2屏蔽技术
自动检测技术练习题1
一、填空1、电涡流传感器的物理效应是 电涡流效应 ，压电传感器的物理效应是 压电效应 ，电阻式应变式传感器的物理效应是 电阻应变效应 ，电磁感应式传感器的物理效应是 法拉第电磁感应定律 、光纤传感器的物理效应是 传光原理 。
2、检测系统由对被检测对象进行检测、变换、传输、分析、处理、判断和显示等不同功能的环节组成。
3、检测系统的基本特性一般是指检测系统输入量和输出量关系的特性。
它分为静态特性和动态特性。
4、描述静态特性的参数有：灵敏度、分辨力、线性度、迟滞和稳定性。
5、误差按其出现的规律可分为系统误差、粗大误差和随机误差三种。
6、利用光生伏特效应可制成 光电池 光电器件，利用外光电效应可制成光电管 和 光电倍增管 光电器件，利用内光电效应可以制成 光敏电阻 、光敏二极管 和 光敏三极管 光电器件。
7、测量误差的基本表示方法有绝对误差 、 相对误差、引用误差 、 基本误差 、附加误差 。
8、热电偶传感器的原理是 热电效应 ，产生的热电动势是由接触电动势 和温差电动势 两部分组成分。
9、在自动检测系统中常用的信号放大的方式有 测量放大器 、 隔离放大器。
10、检测系统中常见的信号转换电路有U-I 、 I-U 、U-F 、 F-U 、 A/D 、D/A 。
11、具体来说，传感器的选用应从测量对象和测量环境 、灵敏度 、频率响应特性、线性范围、 稳定性 、 精度 方面考虑。
12、常用的差动式电感传感器有变隙式、变面积式及螺线管式三种。
13、绝对误差∆与系统量程L 之间的比值为 引用误差 ， 其表达式为%100⨯∆Lx 。
14、随机误差具有 对称性 、有界性、单峰性统计特性。
15、电涡流传感器按激励频率的高低分类，有 高频反射式 和 低频透射式 两种类型。
16、感应同步器的信号鉴别方式有 鉴相法 和 鉴幅法 。
17、电容式传感器可分为_变面积式__ ___变间隙式__ _变介电常数式__三种类型18、石英晶体有X 、 Y 、Z 三个晶轴分别被称为_电轴_ 机械轴 光轴。
电磁兼容 题库

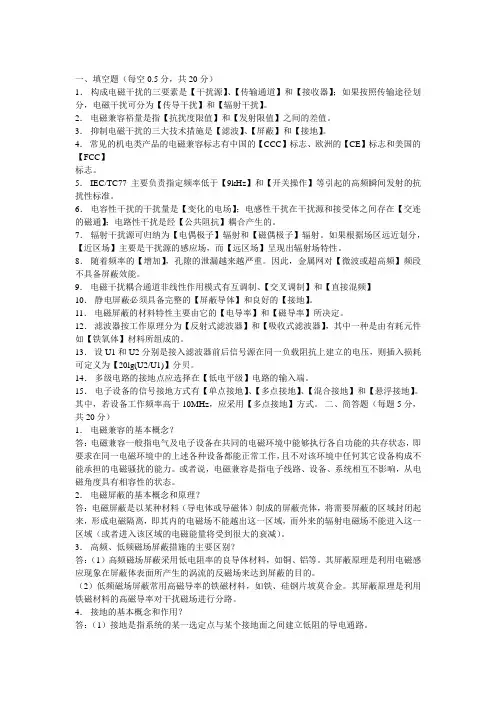

一、填空题（每空0.5分，共20分）1．构成电磁干扰的三要素是【干扰源】、【传输通道】和【接收器】；如果按照传输途径划分，电磁干扰可分为【传导干扰】和【辐射干扰】。
2．电磁兼容裕量是指【抗扰度限值】和【发射限值】之间的差值。
3．抑制电磁干扰的三大技术措施是【滤波】、【屏蔽】和【接地】。
4．常见的机电类产品的电磁兼容标志有中国的【CCC】标志、欧洲的【CE】标志和美国的【FCC】标志。
5． IEC/TC77主要负责指定频率低于【9kHz】和【开关操作】等引起的高频瞬间发射的抗扰性标准。
6．电容性干扰的干扰量是【变化的电场】；电感性干扰在干扰源和接受体之间存在【交连的磁通】；电路性干扰是经【公共阻抗】耦合产生的。
7．辐射干扰源可归纳为【电偶极子】辐射和【磁偶极子】辐射。
如果根据场区远近划分，【近区场】主要是干扰源的感应场，而【远区场】呈现出辐射场特性。
8．随着频率的【增加】，孔隙的泄漏越来越严重。
因此，金属网对【微波或超高频】频段不具备屏蔽效能。
9．电磁干扰耦合通道非线性作用模式有互调制、【交叉调制】和【直接混频】10．静电屏蔽必须具备完整的【屏蔽导体】和良好的【接地】。
11．电磁屏蔽的材料特性主要由它的【电导率】和【磁导率】所决定。
12．滤波器按工作原理分为【反射式滤波器】和【吸收式滤波器】，其中一种是由有耗元件如【铁氧体】材料所组成的。
13．设U1和U2分别是接入滤波器前后信号源在同一负载阻抗上建立的电压，则插入损耗可定义为【20lg(U2/U1)】分贝。
14．多级电路的接地点应选择在【低电平级】电路的输入端。
15．电子设备的信号接地方式有【单点接地】、【多点接地】、【混合接地】和【悬浮接地】。
其中，若设备工作频率高于10MHz，应采用【多点接地】方式。
二、简答题（每题5分，共20分）1．电磁兼容的基本概念？答：电磁兼容一般指电气及电子设备在共同的电磁环境中能够执行各自功能的共存状态，即要求在同一电磁环境中的上述各种设备都能正常工作，且不对该环境中任何其它设备构成不能承担的电磁骚扰的能力。
最新屏蔽效能PPT课件
波阻抗的值
近场区中，波阻抗的值取决于辐射源的性质、观 测点到源的距离、介质特性等。若辐射源为大电流、 低电压（辐射源电路的阻抗较低），则产生的电磁波 的波阻抗小于377，称为低阻抗波，或磁场波。若辐 射源为高电压，小电流（辐射源电路的阻抗较高）， 则波阻抗大于377，称为高阻抗波，或电场波。在远 场区，波阻抗仅与电场波传播介质有关，其数值等于 介质的特性阻抗，空气为377。
2.2.2高频磁场屏蔽
高频磁场屏蔽采用的是低电阻率的良好导体材料，
如铜、铝等。原理是利用电磁感应现象壳体表面所产生
的涡流产生的反向磁场来达到屏蔽的目的，也就是说，
利用了涡流反磁场对于元干扰磁场的排斥作用，来抵消
进入屏蔽体的磁场。
图2-6为一高频磁场屏蔽。 正确 由高频磁场屏蔽的原理可知，
良好
屏蔽盒上所产生的涡流的大小将
频率
铜 铝 钢 金属
100Hz 6.6 8.38 0.66 0.48
1kHz 2.08 2.67 0.20 0.08
10kHz 0.66 0.89 0.76
1MHz 0.08 0.08 0.008
10MHz 0.02 0.025 0.0025
从吸收损耗的公式可以得出以下结论：
◇ 屏蔽材料越厚，吸收损耗越大， 厚度每增加一个 趋肤深度，吸收损耗增加约9dB； ◇ 屏蔽材料的磁导率越高，吸收损耗越大； ◇ 屏蔽材料的电导率越高，吸收损耗越大； ◇ 被屏蔽电磁波的频率越高，吸收损耗越大。
给孤立的带电体以导体容器包围，然后把导体容器接地， 起到屏蔽作用。被动屏蔽，当屏蔽体外部有电场干扰时， 屏蔽体内部的导体为等电位体，内部空间不会出现电力 线，从而实现了对外界电场的屏蔽作用。
+Q
铁路侵限绝缘概念
铁路侵限绝缘概念
一、铁路侵略绝缘概念介绍
1、什么是铁路侵略绝缘概念？
铁路侵略绝缘概念，是以防止电磁辐射安全侵略为基础，采取有效技术措施，以降低和控制电磁辐射，保障特定领域环境的一种安全控制体系。
2、为什么要使用铁路侵略绝缘概念？
铁路运营场所有着强烈的电磁干扰，有可能对环境和人员的健康产生不利影响，所以，铁路侵略绝缘概念的出现就为了保障当地特定领域环境的安全。
二、铁路侵略绝缘技术措施
1、采用电磁辐射强度较低的设备
选择在设备发射电磁辐射强度较低，性能可靠，使用寿命长，易于维护，可再次利用的设备，以减少危害。
2、屏蔽技术
采用物理屏蔽技术，如金属外震屏蔽，电磁屏蔽，以及加装滤波器等，有效降低环境中的电磁辐射水平。
3、分层管理
一般铁路运营场所分为内外，在内外之间采取分层管理的措施，确保运营场所内部的电磁辐射安全水平。
三、铁路侵略绝缘技术应用
1、运营场所外面建立防护屏蔽
比如看守所、行车室等运营场所，应在外部建立金属外震屏蔽，有效隔离电磁辐射，并调整空气中的电磁辐射水平。
2、选择抗电磁辐射的材料
在设计或改造铁路运营场所时，选用抗电磁辐射的材料，如电阻材料、铁氧体和镍气体等，有效地减少空气中的电磁辐射水平，从而改善环境的安全性。
3、采用原地改装
在不重大改造的情况下，可以采用原地改装的方式，如加装电磁屏蔽等，有效地减少空气中电磁辐射的危害，保障运营场所的安全。
屏蔽厂房SC非闭合区模块安装施工工法(2)
屏蔽厂房SC非闭合区模块安装施工工法屏蔽厂房SC非闭合区模块安装施工工法一、前言屏蔽厂房是用于抵御或减小人体接触到有害电离辐射的建筑物，在核电站、医疗机构等有放射性物质的场所得到广泛应用。
屏蔽厂房的建设对于环境保护和人体健康至关重要。
本文将介绍一种关于屏蔽厂房SC非闭合区模块安装施工工法，包括其特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点该工法采用了SC非闭合区模块安装方法，具有以下特点：1. 施工周期短：安装模块化部件，极大地缩短了施工周期，提高了施工效率。
2. 施工质量稳定：采用模块化设备和专业安装工艺，确保了施工质量的稳定性和工程的可靠性。
3. 可再利用性强：模块化设备易于拆卸和安装，可再次使用，降低了成本，减少了对环境的影响。
4. 适应性广：适用于各种规模的屏蔽厂房建设，灵活性高。
三、适应范围该工法适用于各种规模的屏蔽厂房建设，包括核电站、医疗机构、实验室等场所。
可以根据工程的具体要求进行灵活配置。
四、工艺原理该工法的施工工艺与实际工程之间的联系紧密，采取了以下技术措施：1. 模块化设计：将屏蔽厂房按照功能和结构划分为若干个模块，通过模块化设计加工制造，提高了工程的整体性能和施工效率。
2. 装配式安装：采用预制装配式安装方法，将各个模块在厂房外进行组装，在施工现场直接安装，节省了施工时间和成本，提高了安全性。
3. 钢结构支撑：采用钢结构支撑系统，提供了屏蔽厂房所需的稳定性和刚性，确保施工的安全性和稳定性。
五、施工工艺 1. 地基处理：对施工现场的地基进行处理，确保地基的承载能力和稳定性。
2. 钢结构安装：按照设计要求安装钢结构支撑系统，包括柱、梁、桁架等，确保结构的稳定性和强度。
3. 墙体安装：将预制的墙体模块进行安装，通过连接件将各个模块连接起来，形成完整的屏蔽结构。
4. 屋面安装：安装屏蔽厂房的屋面模块，确保屋面的密封性和抗压性。
铁路站房通信机房法拉第笼屏蔽施工工法(2)
铁路站房通信机房法拉第笼屏蔽施工工法一、前言随着铁路运输的发展，铁路站房通信机房的建设变得十分重要。
而在铁路站房通信机房建设中，法拉第笼屏蔽施工工法具有一定的优势和特点。
本文将对该工法进行详细介绍，囊括了工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等内容。
二、工法特点铁路站房通信机房法拉第笼屏蔽施工工法具有以下几个特点：1. 高效性：该工法采用了先进的施工工艺和技术手段，能够快速地完成铁路站房通信机房的屏蔽施工，大大提高了工作效率。
2. 环保性：工法采用的材料符合环保要求，无毒无害，对环境无污染。
3. 稳定性：法拉第笼屏蔽施工工法能够确保铁路站房通信机房的屏蔽效果稳定可靠，保证通信系统的正常运行。
4. 经济性：该工法使用的材料成本较低，施工效果好，能够节省工程成本。
三、适应范围铁路站房通信机房法拉第笼屏蔽施工工法适用于各类铁路站房通信机房的建设，包括高铁站、火车站、地铁站等。
四、工艺原理该工法的理论基础是法拉第笼原理和电磁屏蔽原理。
通过将铁路站房通信机房内墙体、屋顶和地面表面铺设一层导电金属网，形成一个闭合的金属网壳，使得这个金属网壳具有吸收、反射和屏蔽电磁波的功能，从而有效防止外部电磁波干扰内部通信系统的正常运行。
施工工法采取的技术措施包括：1. 表面处理：对墙体、屋顶和地面进行清理，并确保表面光滑平整。
2. 安装导电金属网：将导电金属网与墙体、屋顶和地面固定连接，并保证导电金属网之间的连接紧密，无缺口。
3. 导电连接处理：将导电金属网连接至地网和屏蔽设备，确保整个屏蔽系统导电连接良好，形成一个闭合的屏蔽壳。
五、施工工艺铁路站房通信机房法拉第笼屏蔽施工工法包括以下几个施工阶段：1. 准备阶段：确定施工范围、编制施工方案，并进行现场勘测和检查。
2. 表面处理：清理墙体、屋顶和地面的杂物并打磨，确保表面平整。
3. 安装导电金属网：根据设计要求，将导电金属网固定到墙体、屋顶和地面上，并保证导电金属网与墙体之间紧密贴合。
铁路信号房屋法拉第笼屏蔽施工工法(2)
铁路信号房屋法拉第笼屏蔽施工工法铁路信号房屋法拉第笼屏蔽施工工法一、前言随着铁路发展的快速推进，铁路信号房屋的建设也变得越来越重要。
而信号房屋的建设需要考虑到无线电设备的干扰，为此，法拉第笼屏蔽施工工法应运而生。
本文将详细介绍该工法的特点、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点铁路信号房屋法拉第笼屏蔽施工工法具有以下特点：1. 高度可靠性：法拉第笼是一种屏蔽电磁干扰的有效方法，能够确保信号房屋内部设备的正常工作。
2. 施工简单：相比传统的干扰屏蔽方法，法拉第笼施工工艺较为简单，施工速度快。
3. 成本低廉：法拉第笼所需的材料成本相对较低，适用于大规模的信号房屋建设。
4. 维护便利：法拉第笼的维护成本低，能够长期保持其屏蔽效果。
三、适应范围铁路信号房屋法拉第笼屏蔽施工工法适用于各类铁路信号房屋的建设，能够有效地屏蔽无线电设备的干扰，确保信号设备的正常运行。
四、工艺原理铁路信号房屋法拉第笼屏蔽施工工法主要基于电磁屏蔽的原理。
法拉第笼是由导电材料构成的网状结构，能够将外界的电磁波吸收并引导到接地处，实现信号房屋内的电磁屏蔽。
施工工法采取了一系列的技术措施，包括法拉第笼网的材料选择、网格结构布置、接地系统的设计等，来确保屏蔽效果的最大化。
五、施工工艺铁路信号房屋法拉第笼屏蔽施工工法包括以下施工阶段：1. 设计与准备：对信号房屋进行定位、选择合适的法拉第笼材料，并制定施工计划。
2. 筹备工作：清理施工场地，搭建施工临时设施并组织施工人员。
3. 法拉第笼网搭建：根据设计要求，在信号房屋外部搭建法拉第笼网，确保网格结构的准确性和牢固性。
4. 接地系统安装：安装接地电极，确保良好的接地效果。
5. 检测与验收：对法拉第笼屏蔽系统进行检测和验收，确保屏蔽效果符合设计要求。
六、劳动组织铁路信号房屋法拉第笼屏蔽施工工法的劳动组织包括施工队伍的组织、岗位分工、施工流程控制等。
电气设备降噪解决方案(3篇)
第1篇随着工业自动化和电气化程度的不断提高，电气设备在工业生产、日常生活以及交通运输等领域得到了广泛应用。
然而，电气设备在运行过程中产生的噪声问题也逐渐引起了人们的关注。
噪声不仅对人们的身心健康造成危害，还会影响设备的正常运行和寿命。
因此，研究电气设备降噪解决方案具有重要的现实意义。
本文将从电气设备噪声产生的原因、降噪技术及其实施方法等方面进行探讨。
一、电气设备噪声产生的原因1. 电磁噪声电磁噪声是电气设备中最常见的噪声类型，主要包括以下几种：（1）变压器噪声：变压器在运行过程中，由于铁芯磁通变化、绕组电流变化以及油箱内油液振动等因素，会产生电磁噪声。
（2）电动机噪声：电动机在运行过程中，由于转子与定子间的电磁作用、机械振动以及冷却风扇等因素，会产生电磁噪声。
（3）开关设备噪声：开关设备在操作过程中，由于接触电阻、电弧等因素，会产生电磁噪声。
2. 机械噪声机械噪声主要是由电气设备中的机械部件在运行过程中产生的振动、冲击等引起的。
主要包括以下几种：（1）轴承噪声：轴承在运行过程中，由于磨损、润滑不良等因素，会产生振动和噪声。
（2）传动装置噪声：传动装置在运行过程中，由于齿轮、皮带等部件的磨损、装配不良等因素，会产生振动和噪声。
（3）冷却风扇噪声：冷却风扇在运行过程中，由于气流冲击、振动等因素，会产生噪声。
3. 结构噪声结构噪声是由电气设备本身的结构引起的，主要包括以下几种：（1）外壳振动：电气设备外壳在运行过程中，由于内部部件的振动，会产生结构噪声。
（2）安装固定噪声：电气设备在安装过程中，由于固定不牢固、振动传递等因素，会产生结构噪声。
二、电气设备降噪技术1. 电磁降噪技术（1）优化设计：通过对电气设备进行优化设计，减小电磁噪声。
例如，采用低噪声变压器、低噪声电动机等。
（2）滤波技术：采用滤波器对电磁噪声进行抑制。
例如，在变压器、电动机等设备中加装滤波器。
（3）屏蔽技术：采用屏蔽材料对电磁噪声进行屏蔽。
核磁屏蔽室铜板屏蔽施工工法 (2)
核磁屏蔽室铜板屏蔽施工工法一、前言核磁共振技术在医疗、化学、物理等领域得到广泛应用，但由于磁场强度过高，会对外界环境产生严重影响。
铜板屏蔽是一种有效的屏蔽手段，可以将电磁波阻隔在屏蔽室内，从而保障磁共振的可靠运行。
本文将介绍核磁屏蔽室铜板屏蔽施工工法，其中包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等方面，旨在为工程实践提供参考。
二、工法特点核磁屏蔽室铜板屏蔽是一种常用的电磁屏蔽方式，其主要特点如下：1.屏蔽效果好。
屏蔽室内布置由高导电率铜材质制成的屏蔽板，可以有效地阻隔电磁波和干扰信号，将屏蔽室内的电磁环境保持在较稳定的状态，确保磁共振设备的正常工作。
2.构造简单。
铜板屏蔽由铜板、连接件和不锈钢螺栓组成，施工过程简单，构造坚固、耐用，并且便于维护和清洁。
3.适应性强。
该屏蔽方式可适用于各种形状和规格的屏蔽室，可以根据现场环境灵活调整铜板的厚度和布置方式，满足不同场合的屏蔽要求。
三、适应范围核磁屏蔽室铜板屏蔽可适用于各种规模的屏蔽室，如小型MRI设备、中型放射性治疗机（RT）和大型医学影像诊断中心等。
适用范围还包括实验室、科研机构、电子工厂等电磁环境要求较高的场所，可以有效地降低电磁干扰，保障设备的正常工作。
四、工艺原理核磁屏蔽室铜板屏蔽的工艺原理是应用电磁屏蔽的原理，将室内的电磁波与干扰信号完全屏蔽在屏蔽室内部。
施工时要切实保证屏蔽室的电磁性能指标，如磁场均匀度、尺寸误差、屏蔽能力等，满足磁共振设备的工作要求。
铜板屏蔽施工的关键在于对精度的控制，需要实时监测磁场均匀度和屏蔽效果，根据现场数据进行调整和优化，确保屏蔽室的电磁性能得到最佳的保证。
五、施工工艺核磁屏蔽室铜板屏蔽的施工步骤如下：1.设计方案。
根据实际需求，确定屏蔽室的尺寸、磁场均匀度、屏蔽板厚度和布局等内容，绘制详细的施工方案。
2.施工准备。
购买铜板、连接件、不锈钢螺栓等物料，准备必要的施工工具和设备。
《电磁兼容和测试技术》课件2-电磁兼容基础知识
4.电磁骚扰源分类及特性
雷电 NEMP
脉冲电路
无线通信
ESD
直流电机、变频调速器 感性负载通断
4.电磁骚扰源分类及特性
大气干扰
雷电干扰
宇宙干扰
自然 干扰源
热噪声 电气化铁路
无线电广播
电磁 干扰源
无线通信
功能性
人为 干扰源
非功能性
电视 雷达 导航
办公设备
输电线
点火系统
家用电器
工业、 医疗设备
4.电磁骚扰源分类及特性
电磁兼容性控制技术
传输通道抑制 空间分离 时间分隔 频谱管理 电气隔离 其他技术
6 电磁兼容的工程方法
电磁兼容性预测分析
电磁兼容性预测分析是采用计算机数字仿真技术，将各种 电磁干扰特性、传输特性和敏感度特性用数学模型描述，并编制 成程序对潜在的电磁干扰进行计算。
• 数学模型
干扰源模型、传输损耗模型、接受器模型
• 系统法
从电子设备或系统设计开始就进行电磁兼容性设计的方法。它在设备或 系统设计的全过程中贯彻始终，全面综合电磁耦合因素，不断进行电磁兼容 性分析、预测，对各阶段设计进行评估，提出修改措施。
6 电磁兼容的工程方法 EMC措施与费效比
6 电磁兼容的工程方法
为了实现系统内外的电磁兼容，需要技术上和组织上两方面采取措施。
Ea , Ha ；Eb , Hb
S
Va
V
J
a
,
J
m a
Sa
Va
J
b
,
J
m b
Sb
2. 传导耦合的基本原理
传导耦合按其耦合方式可以划分为三种基本方式： ①电路性耦合 ②电容性耦合 ③电感性耦合 实际工程中，这三种耦合方式同时存在、互相联系。
第4章(2)-电磁屏蔽技术
电磁屏蔽技术
• 屏蔽材料的选择
• 实际屏蔽体的设计
电磁屏蔽
屏蔽前的场强E1 屏蔽后的场强E2
对电磁波产生衰减的作用就是电磁屏蔽, 电磁屏蔽作用的大小用屏蔽效能度量: SE = 20 lg ( E1/ E2 ) dB
电磁屏蔽是解决电磁兼容问题的重要手段之一。 大部分电磁兼容问题都可以通过电磁屏蔽来解决。用
R(dB)
靠近辐射源
150
r = 30 m
平面波
靠近辐射源
0.1k 1k 10k 100k 1M 10M 100M
f
3 108 / 2r
综合屏蔽效能 (0.5mm铝板)
屏蔽效能 （dB） 250
平面波
150
高频时 电磁波种类 的影响很小
0
0.1k
1k
10k
100k
1M
10M 频率
多次反射修正因子的计算
ቤተ መጻሕፍቲ ባይዱ
磁导率随场强的变化
磁通密度 B = B / H 饱和 最大磁导率 起始磁导率
磁场强度 H
屏蔽强磁场时的问题：当要屏蔽的磁场很强时，存在一对矛盾，即为
了获得较高的屏蔽性能，需要使用导磁率较高的材料，但这种材料容易
饱和。如果用比较不容易饱和的材料，往往由于 =较低，屏蔽性能又 达不到要求。
进入金属的能量已经很小，造成多次反射泄漏时，电磁波在屏蔽材料
内已经传输了三个厚度的距离，其幅度往往已经小可以忽略的程度。 说明二：对于磁场波，在第一个界面上，进入屏蔽材料的磁场强度是入射
磁场强度的2倍，因此多次反射造成的影响是必须考虑的。
说明三：当屏蔽材料的厚度较厚时，形成多次反射泄漏之前，电磁波在屏 蔽材料内传输三个厚度的距离，衰减已经相当大，多次反射泄漏也可
超大、复杂屏蔽暗室施工工法(2)
超大、复杂屏蔽暗室施工工法超大、复杂屏蔽暗室施工工法一、前言随着科学技术的不断发展，屏蔽暗室在实验室、医疗机构、工程检测等领域得到了广泛应用。
超大、复杂屏蔽暗室建造工程所需的工法与传统屏蔽暗室施工存在较大差异。
本文将介绍一种针对超大、复杂屏蔽暗室的施工工法，旨在提供对实际工程有指导意义的参考。
二、工法特点超大、复杂屏蔽暗室施工工法具有以下特点：1. 适应性强：可以适应各种形状的建筑物，可根据实际地形和结构设计合适的屏蔽暗室。
2. 结构复杂：由于屏蔽暗室体量较大，结构上存在较多复杂细节，要求施工工法能够满足结构的高强度和高精度要求。
3. 施工周期长：由于施工过程繁琐复杂，涉及到多个工序，所以施工周期较长。
4. 安全要求高：屏蔽暗室的特殊性要求施工工法具有良好的防火、防爆、防辐射等安全性能。
5. 经济性与可持续性：施工工法需要保证施工成本合理且可控，同时确保施工质量和使用寿命达到设计要求。
三、适应范围该工法适用于超大、复杂屏蔽暗室建造工程，主要应用于实验室、医疗机构、工程检测等领域的设施建设。
四、工艺原理该工法的核心思想是将屏蔽暗室分为多个模块进行制作和组装。
具体工艺原理如下：1. 分析与设计：根据屏蔽暗室的形态和结构要求进行综合分析与设计，确定模块的结构和尺寸。
2. 模块制作：将屏蔽暗室按照设计要求划分为多个模块，并针对每个模块进行制作。
这些模块可以是预制构件，也可以是特定形状的钢构件或其他材料构成。
3. 模块组装：完成各个模块的制作后，进行现场组装，确保模块之间的连接紧密、稳固。
4. 施工返修：在模块组装过程中，进行必要的施工返修，以确保各个模块之间的平整度、密封性达到设计要求。
五、施工工艺1. 地基处理：对地基进行打桩加固或者地基处理，以保证屏蔽暗室的稳定性和安全性。
2. 基础施工：采用混凝土浇筑或钢结构的方式进行基础的施工，确保基础的强度和稳定性。
3. 模块制作：根据设计要求，制作各个模块的结构和尺寸。
KVVP2控制电缆参数规格
KVVP2电缆是我厂主要产品之一，我厂是生产和销售KVVP2线生产公司的制造商之一。
如果想购买我厂KVVP2线生产公司请联系我厂销售部。
KVVP2通讯电缆参数,KVVP2通讯电缆执行标准,KVVP2通讯电缆结构,KVVP2通讯电缆性能,KVVP2通讯电缆知识,KVVP2通讯电缆价格RS-485通讯电缆特性阻抗为120欧姆智能电表抄表专用线--RS-485通讯电缆亚太线缆是严格按RS-485通讯协议规定设计生产的产品。
产品性能卓越，广泛应用于复杂的工业自动化控制网络及楼宇自控网络KVVP2通讯线在一般场合采用双绞线就可，但在要求较高的环境下KVVP2要采用带屏蔽层的双绞电缆。
使用KVVP2通讯线时，KVVP2对于特定的传输线路，主KVVP2机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。
KVVP2理论上KVVP2通信电缆的传输距离能达到1200米，但实际应用中KVVP2传输距离要小于1200米，KVVP2具体长度受周围的环境影响。
KVVP2通信电缆特点：RS-485通讯电缆特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共2层屏蔽，附有独立接地导线，KVVP2工业灰色PVC外护套。
KVVP2P2电缆 RS48通信电缆KVVP2第一屏蔽:铝箔屏蔽引流线:多股绞合镀锡铜网线, 每股7支, KVVP2每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mmKVVP2第二屏蔽:铝镁编织网屏蔽, 覆盖率为55%KVVP2内护套：黑色PVC, OD: 8.0mm +/- 10%经测试KVVP2通讯线最大的通信距离约为1219M，KVVP2最大传输速率为10Mb/S，KVVP2传输速率与传输距离成反比，KVVP2在100Kb/S 的传输速率下，KVVP2才能达到最大的通信距离，如果需传输更长的距离，需要加485中继器。
屏蔽线的几种接法2
屏蔽线的一端接地，另一端悬空。
当信号线传输距离比较远的时候，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同，此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰，因此这种情况下一般采取一点接地，另一端悬空的办法，能避免此种干扰形成。
两端接地屏蔽效果更好，但信号失真会增大请注意：两层屏蔽应是相互绝缘隔离型屏蔽！如没有彼此绝缘仍应视为单层屏蔽！最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。
下面的规范是最好的佐证！《GB 50217-1994电力工程电缆设计规范》——3.6.8控制电缆金属屏蔽的接地方式，应符合下列规定：（1）计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，宜用集中式一点接地。
（2）除（1）项等需要一点接地情况外的控制电缆屏蔽层，当电磁感应的干扰较大，宜采用两点接地；静电感应的干扰较大，可用一点接地。
双重屏蔽或复合式总屏蔽，宜对内、外屏蔽分用一点，两点接地。
（3）两点接地的选择，还宜考虑在暂态电流作用下屏蔽层不致被烧熔。
《GB50057-2000建筑物防雷设计规范》——第6.3.1条规定：……当采用屏蔽电缆时其屏蔽层应至少在两端等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理。
其原理是：1.单层屏蔽一端接地，不形成电位差，一般用于防静电感应。
2.双层屏蔽，最外层屏蔽两端接地，内层屏蔽一端等电位接地。
此时，外层屏蔽由于电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。
如果是防止静电干扰，必须单点接地，不论是一层还是二层屏蔽。
因为单点接地的静电放电速度是最快的。
但是，以下两种情况除外：1、外部有强电流干扰，单点接地无法满足静电的最快放电。
实验室全封闭磁屏蔽体系施工工法(2)
实验室全封闭磁屏蔽体系施工工法实验室全封闭磁屏蔽体系施工工法一、前言实验室全封闭磁屏蔽体系施工工法是为了解决实验室中受外界磁场影响的问题而提出的一种施工工法。
本文将对这种工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
二、工法特点实验室全封闭磁屏蔽体系施工工法的特点主要包括以下几个方面：1. 高效性：通过全封闭磁屏蔽体系，能够有效隔离外界磁场，提高实验室工作环境的纯净度和稳定性，进而提高实验数据的准确性。
2. 灵活性：工法适用于各种类型的实验室，包括医学、物理、化学等领域，能够满足不同实验室的需求。
3. 可靠性：通过科学的设计和严格的施工工艺，能够确保磁屏蔽效果的稳定和可靠性。
三、适应范围实验室全封闭磁屏蔽体系施工工法适用于各种实验室，特别是对于需要高精度实验的实验室，如核磁共振实验室、磁场敏感实验室等。
四、工艺原理实验室全封闭磁屏蔽体系施工工法的原理是通过构建一个包裹实验室的磁屏蔽体系，将外界磁场隔离，保持实验室内部的磁场稳定。
具体的工艺原理如下：1. 材料的选择：选用具有良好磁屏蔽性能的材料，如磁铁、超导材料等，来构建磁屏蔽体系。
2. 结构设计：根据实验室的具体情况和需求，设计合理的磁屏蔽体系结构，确保其完全覆盖实验室，并保持一定的稳定性。
3. 安装施工：按照设计方案，进行磁屏蔽体系的安装施工，包括磁铁的安装、超导材料的冷却等。
五、施工工艺实验室全封闭磁屏蔽体系施工工艺包括以下几个阶段：1. 设计阶段：根据实验室的具体情况，进行磁场测量和磁屏蔽体系的设计。
2. 材料准备：采购所需的材料，包括磁铁、超导材料等。
3. 磁屏蔽体系安装：按照设计方案，进行磁屏蔽体系的安装，包括磁铁的固定、超导材料的冷却等。
4. 系统测试：对安装完成的磁屏蔽体系进行测试，验证其磁屏蔽效果。
5. 完善优化：根据测试结果进行优化调整，确保磁屏蔽体系的稳定性和可靠性。
域名解析屏蔽方法
域名解析屏蔽方法在互联网世界中，域名解析屏蔽是一种常见的网络安全措施。
它可以帮助我们防止恶意访问、保护网站数据和用户隐私。
本文将详细介绍几种域名解析屏蔽的方法，以供大家参考。
一、什么是域名解析屏蔽域名解析屏蔽是指通过技术手段，阻止某些特定的域名解析到其对应的IP 地址，从而达到禁止访问该网站的目的。
这种方法通常用于网络安全防护、防止垃圾邮件、限制访问不良网站等场景。
二、域名解析屏蔽的方法1.修改本地hosts文件hosts文件是操作系统中的一个本地DNS解析文件，通过修改hosts文件，可以将需要屏蔽的域名指向一个无效的IP地址（如：127.0.0.1），从而达到屏蔽的目的。
操作步骤：（1）找到hosts文件，Windows系统一般在C:WindowsSystem32driversetc目录下，Linux系统一般在/etc/hosts目录下。
（2）使用文本编辑器（如：记事本、Vim等）打开hosts文件。
（3）在文件末尾添加以下内容：```127.0.0.1 需要屏蔽的域名```（4）保存并关闭文件。
2.使用防火墙规则防火墙可以设置规则，阻止对特定域名的访问。
通过配置防火墙，可以实现对域名的屏蔽。
操作步骤：（1）打开防火墙设置。
（2）添加一条新的规则，设置规则类型为“域名”，并填写需要屏蔽的域名。
（3）选择“阻止”或“禁止”等操作，保存规则。
3.修改DNS服务器设置通过修改DNS服务器设置，将需要屏蔽的域名指向一个无效的IP地址，从而实现屏蔽。
操作步骤：（1）打开网络设置。
（2）修改DNS服务器地址为公共DNS（如：114.114.114.114、8.8.8.8等）。
（3）在DNS服务器上配置屏蔽规则，将需要屏蔽的域名指向一个无效的IP地址。
4.使用专业DNS屏蔽工具市面上有许多专业的DNS屏蔽工具，如：DNSCrypt、Unbound等。
这些工具可以方便地设置屏蔽规则，实现域名解析屏蔽。
三、总结域名解析屏蔽是一种有效的网络安全措施。
建筑物电磁屏蔽施工技术
建筑物电磁屏蔽施工技术1、前言随着科学的进步与发展，电磁技术的应用给人类创造物质文明的同时，也把人们带进一个充满电磁辐射的环境。
电磁辐射已成为巨大的污染源。
同时电磁波对电子控制系统造成了一定程度的干扰，可能导致电磁控制系统的误操作。
2、技术特点2.1采用闭合六面体网状电磁屏蔽体与常用的密闭金属屏蔽体如镀铝锌压型钢板相比，存在着投入成本低、自重轻、密封可靠，施工方便、电磁屏蔽性能好。
2.2适用范围广：适用于各种需要进行电磁屏蔽的建筑物、构筑物。
如各类送变电站的阀厅、控制室、设备室；各种精密仪器控制室；各种军事设施如雷达接受、发射控制室等。
3、工艺流程及操作要点3.1施工工艺流程闭合六面体网状电磁屏蔽措施，做法为：±0.000m室内地坪采用现浇混凝土地面内夹φ4@50×50镀锌焊接钢丝网屏蔽层，四周墙体采用墙体外侧衬φ4@50×50镀锌焊接钢丝网屏蔽层，屋面采用现浇混凝土屋面板面铺设φ4@50×50镀锌焊接钢丝网屏蔽层，各屏蔽网之间相互焊接成为闭合六面屏蔽体。
外门采用平开式钢制电测屏蔽防火门，外窗均为新型断桥铝合金窗，采用中空玻璃内衬5厚@850×35菱形铝板扩张网作为屏蔽网。
基层处理→镀锌焊接钢丝屏蔽网敷设→镀锌焊接钢丝屏蔽网焊接→地面、墙体、顶棚面层→门窗框扇安装→门窗与墙体屏蔽网连接→收头。
3.2操作要点3.2.1墙体（1）屏蔽措施1）基层处理：基层包括250厚加气混凝土砌块围护墙体、现浇钢筋混凝土柱、梁；2）铺钉φ4@50×50镀锌焊接钢丝屏蔽网一层，屏蔽钢丝纵横向交叉点采用电焊，各屏蔽网之间每边搭接长度为50mm；3）18厚1：3水泥砂浆盖住钢丝屏蔽网。
（2）操作要点1）进行基面处理，可选用1：1水泥砂浆拉毛墙面，并喷水养护3～5天。
2）选用M6膨胀螺栓双向@500梅花型布置固定镀锌焊接钢丝屏蔽网；3）每两块屏蔽网应确保搭接长度为50mm，接触处所有接触点必须逐点满焊。
屏蔽门系统的优点有哪些(二)2024
屏蔽门系统的优点有哪些（二）引言概述：屏蔽门系统是一种常见的安全措施，用于限制人员进出特定区域。
本文将介绍屏蔽门系统的优点，探讨其在安全性、便利性、可靠性、可定制性以及兼容性方面的优势。
正文：一、安全性方面的优点：1. 提供有效的人员控制：屏蔽门系统通过门禁设备实现身份验证，确保只有授权人员才能进入特定区域。
这有效地防止非法进入和保护机密信息。
2. 阻止尾随现象：屏蔽门系统利用自动门开关和传感器，防止在授权人员进入后其他人员尾随进入，提高安全性。
3. 抗破坏性能强：屏蔽门系统材质坚固，抗冲击、抗破坏能力强，有效防止恶意破坏和非法侵入。
二、便利性方面的优点：1. 自动化操作：屏蔽门系统采用自动化技术，人员只需通过身份验证后，系统将自动打开或关闭门禁设备，提高进出门的便利性。
2. 快速通行速度：屏蔽门系统设备响应迅速，通行速度较快，能够满足高流量的人员进出需求。
3. 多种开门方式：屏蔽门系统支持多种开门方式，如刷卡、密码和生物识别等，满足不同人员需求，提高便利性。
三、可靠性方面的优点：1. 高度准确性：屏蔽门系统采用先进的身份验证技术，确保验证准确性高，降低误判率，提高系统可靠性。
2. 抗干扰能力强：屏蔽门系统能够抵御各种外界干扰，如电磁干扰和光线干扰，保证系统正常运行。
3. 稳定性强：屏蔽门系统采用高品质的零部件和稳定的电子控制技术，具有较长的使用寿命和稳定的性能，减少维修成本和频繁故障。
四、可定制性方面的优点：1. 外观设计个性化：屏蔽门系统具有多种外观设计样式，能够满足不同场景的装饰需求，使系统与环境融为一体。
2. 可灵活配置：屏蔽门系统的功能和参数可以根据实际需要进行灵活配置，满足不同场所和特殊需求的要求。
3. 扩展性强：屏蔽门系统可以根据用户需求进行扩展或升级，适应未来的发展需求，具有较高的可定制性。
五、兼容性方面的优点：1. 兼容多种验证方式：屏蔽门系统兼容多种身份验证方式，如刷卡、指纹、人脸等，方便用户根据实际需求进行选择。
电子通信行业电磁兼容技术与优化研究
电子通信行业电磁兼容技术与优化研究第一章电磁兼容基础理论 (2)1.1 电磁兼容概述 (2)1.2 电磁兼容基本参数 (2)1.3 电磁干扰源与传输途径 (3)1.4 电磁兼容标准与规范 (3)第二章电磁干扰抑制技术 (3)2.1 滤波器设计与应用 (3)2.2 屏蔽技术及其应用 (4)2.3 接地与搭接技术 (4)2.4 电磁干扰抑制材料 (4)第三章电磁兼容设计原则与方法 (5)3.1 电磁兼容设计原则 (5)3.2 电磁兼容设计流程 (5)3.3 电磁兼容设计方法 (6)3.4 电磁兼容设计案例分析 (6)第四章电磁兼容测试与评估 (6)4.1 电磁兼容测试方法 (7)4.2 电磁兼容测试设备 (7)4.3 电磁兼容评估方法 (7)4.4 电磁兼容测试与评估案例分析 (7)第五章电磁兼容技术在通信设备中的应用 (8)5.1 通信设备电磁兼容问题分析 (8)5.2 通信设备电磁兼容设计要点 (8)5.3 通信设备电磁兼容测试与评估 (8)5.4 通信设备电磁兼容案例分析 (9)第六章电磁兼容技术在无线通信系统中的应用 (9)6.1 无线通信系统电磁兼容问题分析 (9)6.2 无线通信系统电磁兼容设计要点 (9)6.3 无线通信系统电磁兼容测试与评估 (10)6.4 无线通信系统电磁兼容案例分析 (10)第七章电磁兼容技术在数据通信设备中的应用 (10)7.1 数据通信设备电磁兼容问题分析 (10)7.2 数据通信设备电磁兼容设计要点 (11)7.3 数据通信设备电磁兼容测试与评估 (11)7.4 数据通信设备电磁兼容案例分析 (11)第八章电磁兼容技术在电力系统中的应用 (12)8.1 电力系统电磁兼容问题分析 (12)8.1.1 电力系统的电磁环境特点 (12)8.1.2 电力系统电磁兼容问题类型 (12)8.2 电力系统电磁兼容设计要点 (12)8.2.1 设备选型与布局 (12)8.2.2 屏蔽与接地 (13)8.2.3 电路设计与滤波 (13)8.3 电力系统电磁兼容测试与评估 (13)8.3.1 测试方法 (13)8.3.2 测试设备 (13)8.3.3 评估方法 (14)8.4 电力系统电磁兼容案例分析 (14)第九章电磁兼容技术在电子战系统中的应用 (14)9.1 电子战系统电磁兼容问题分析 (14)9.1.1 电子战系统概述 (14)9.1.2 电子战系统电磁兼容问题来源 (14)9.1.3 电子战系统电磁兼容问题分析 (15)9.2 电子战系统电磁兼容设计要点 (15)9.2.1 电磁兼容设计原则 (15)9.2.2 电磁兼容设计要点 (15)9.3 电子战系统电磁兼容测试与评估 (15)9.3.1 电磁兼容测试方法 (15)9.3.2 电磁兼容评估方法 (16)9.4 电子战系统电磁兼容案例分析 (16)9.4.1 案例一：某型电子战系统电磁兼容设计 (16)9.4.2 案例二：某型电子战系统电磁兼容问题处理 (16)第十章电磁兼容技术发展趋势与优化研究 (16)10.1 电磁兼容技术发展趋势 (16)10.2 电磁兼容技术优化方法 (17)10.3 电磁兼容技术优化案例分析 (17)10.4 电磁兼容技术未来发展展望 (17)第一章电磁兼容基础理论1.1 电磁兼容概述电磁兼容（Electromagnetic Compatibility, 简称EMC）是指电子设备或系统在其电磁环境中，能正常工作且不对其环境产生不可接受的电磁干扰的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在一定条件下，金属箔越薄， 屏蔽效能越高
• 有人对0.036ｍｍ、0.107ｍｍ和0.249mm三种 不同厚度的电解铜箔屏蔽效能进行实测，结 果表明0.036ｍｍ厚的电解铜箔材料屏蔽效能 最好。由计算和实测可以看出．谢昆诺夫公 式在高频和屏蔽体厚度很薄的情况下是不适 用的。（见课本P５０表２－１） • 频率和厚度又是有关的：由电磁场理论可知， 电磁波在良导体中的衰减很快，用集肤深度δ 表示：
薄膜屏蔽
• 若在某一屏蔽层传播的电磁波波长为λ， 该屏蔽层的厚度为ｄ，则把d＜ λ ／４ 的屏蔽称为薄层屏蔽。 • 屏蔽层厚度小于 λ ／4时，屏蔽效果几 乎与频率无关。而厚度大于λ ／4时，由 于A3趋于零，屏蔽效果将随频率升高而 增加，从而成为频率的函数。
金属板的屏蔽效能SE(dB)为SE=A1+A2+A3
A1—吸收损耗(dB)； A2—第一内边界、第二边界的反射功率损耗之和(dB)，A 2=R1+R2； A3—屏蔽的内表面之间的多次反射的因素(dB)。若A1＞15dB时, A3可忽略。
r—干扰源离金属板的距离(m)。
当Al＜10 时，A3可 以直接从 图—37中 查得。
１．静电屏蔽
• 消除两个设备、装置及电路之间由于分布电 容藕合所产生的静电场干扰称之为静电屏蔽。 • 屏蔽的机理：利用低阻金属材料制成容器使 其内部的电力线不传到外部，而外部的电力 线也不影响到内部，把电场终止在屏蔽壳体 接地来实现 • 由电磁场理论可知，导体在电场中要产生静 电平衡，导体是个等位体，导体表面是个等 位面，即导体内部的静电场为零．也就是说 导体不让电力线通过。
2.5专门的屏蔽材料和元件
• 为使一些特殊应用场合下的屏蔽，例如非永 久性开口的屏蔽或者通过连接器进出屏蔽系 统的滤波器的屏蔽能保持必要的屏蔽效果， 研制了各种专门的屏蔽材料和元件
• １ ．衬垫 金属接缝处的配合表面，通常 难于作得十分规则，这就要导致不允许的电 磁泄漏。如果将一种具有导电性能的衬垫材 料堵塞在接续中间，就可以在不提高接合面 加工精度的情况下，使接缝具有较高的电磁 屏蔽能力。
要达到静电屏蔽的目的， 一定要将屏蔽壳体接地
要求屏蔽外壳接地电阻愈低愈好。一般设计在1欧以下
2. 电磁屏蔽
电磁屏蔽 用金属和磁性材料对电场和磁场即 电磁波进行隔离称之为电磁屏蔽。（这种屏蔽
通常用在10kHz以上高频段中）
• 1．屏蔽原理 ：
• （１)传输线理论：将屏蔽壳体比作为传输线，并认 为辐射场通过金属时，在外表面被反射一部分，部分 在金属内传播：被吸收而受到衰减。（这一理论与行波
2.4屏蔽的应用
• 1．设备组件的屏蔽 • 有些设备内部有发电机、电动机、继电器、 变压器等元件，它们产生的电磁场对设备里 的敏感部件有干扰，有时无法工作。这时需 要将干扰源和敏感部件进行屏蔽处理。 • 2．连接器的屏蔽 • 对电缆端头、螺钉、沟槽、螺栓、垫圈进行 屏蔽，从面消除由于它们处理不当而引起的 电磁干扰。
对指簧的要求
• 一个成功的指簧设计，应考虑到它可能 承受的最大机械冲击范围，并使指簧实 现多线接触。指簧应有较长的寿命，也 就是即使开关工作几千次以上，指簧仍 应有足够大的、足以破除表层氧化膜和 清除灰尘并对接合面继续保持强大压触 作用的能力。
３ 导电涂层
• 导电涂层包括用各种涂敷方法形成的金属导 电层、导电导磁胶带或其它专用的涂敷材料， 如用来填堵屏蔽缝隙的导电膏， • 表面涂敷方法 • 形成表面导电层的方法有：在塑料表面涂 敷金属填充涂料；真空金属化；热喷涂；电 镀和粘贴压敏金属箔（背面涂有粘合剂的金属箔，经常用
随着频率增加，
材料的电导率σ 也起一定作用。 图中A是磁场源，B是接受设备，C是磁场屏蔽体
低频磁场屏蔽材料选择原则：
• (1)屏蔽层的开口或缝隙处不能切断磁力线 （见课本P44图２－７） • (2)屏蔽材料的磁导率要足够高； • (3)屏蔽体直径要小； • (4)屏蔽层数要满足要求； • (5)屏蔽层厚度要厚。 • 不能用于高频，否则，由于磁性损耗导至导 磁率明显下降。
• (3)材料特性，这是选择屏蔽材料主要考虑的 问题，即由屏蔽材料的吸收损耗和反射损耗 来选择。 • 金属箔应选择电导率σ大的非铁磁性材料。 • 金属网应选择电导率σ大的非铁磁性材料。 • 有关金属板屏蔽材料应该这样选择： • 低阻抗磁场选择吸收损耗A1大的金属； • 高阻抗电场和平面波选择反射损耗A2大的金 属； • 磁场和平面波选择吸收损耗大的铁磁性金属 材料
• 在均匀屏蔽理论中是把金属板屏蔽体看成是 无洞、无孔、无缝隙、地为无限大的均匀平 面，屏蔽效能主要是由屏蔽方式和屏蔽材料 决定的。 • 目前，供评定屏蔽材料用的屏蔽效能计算公 式，常用的是谢昆诺夫公式。它是利用传输 线原理，在屏蔽板是薄的无限大平面和入射 波为垂直入射的横电磁波条件下成立时，用 一段长度为屏蔽板厚度ｔ，特性阻抗为屏蔽 本征阻抗的有损耗传输线代替金属屏蔽板，
来连结由于结构缝隙所形成的导电表面断裂，以保持屏蔽的完整性。这 类缝隙，一般是无法用前面讨论的几种涂敷方法连接起来的。压敏金属 箔除可以用来覆盖接缝及各种槽隙外在波导的应用中，它也是一种很有 用的屏蔽材料，因为可以利用它把相邻的两个表面联接起来，还可以利 用它把处于正、反两面的导电电路联接起来。）等。
2 弹性指簧
• 弹性指簧通常安装于门框上，如微波烘 箱的箱门以及用作电磁干扰试验室的房门。 它必须保证门关上后，射频能量无法从门缝 中穿过。当需要通过一个开口经常进出时， 弹性指簧则被当作射频衬垫使用。 • 为此，不但要求弹性指簧能够保持接触面的 射频屏蔽完整性，而且也要求它能够提供跨 配合表面的地接触。 • 弹性指簧一般制成平直的条带形状，但有时 也制成弯角形状，此外，当用它为穿过面板 的金属旋转轴提供接地通路时，弹性指簧应 作成圆环形状。
２．３ 屏蔽材料的选择
• １．屏蔽效能 • 屏蔽材料，其中包括小孔金属材料(如金属网、 冲孔金属板)、伪均匀金属材料(如金属化喷涂) 和实心金属材料(加金属箔、பைடு நூலகம்属板等)。这些 材料可以分成两类： • 铁磁性材料和非铁磁性材料。除极簿的金属 箔以外，都可以按式
• 来计算屏蔽效能。
• 计算结果表明，有些金属对电磁波的吸收损耗很大 (见表6—4) 如镍钢为3．54dB/ μ m，坡莫合金为 2．528dB／μm。但是由于它们的价格昂贵，而局限 了它们的用途。因此只有在常用的金属，如铜、铝、 铁中加以考虑来选择。
金属管焊在一起构成的，其中每一个金属管都起着波导衰减器的作用）
等。
金属网的屏蔽效能的计算
• 磁场
实践证明，即使非常密织的金属网，其屏蔽效 能也比金属板差很多。特别在高频时就差得很 明显。当需要100dB以上的屏蔽效能时。必须采 用双层和多层金属网屏蔽。
2.1.4
低频磁场屏蔽
从狭义角度，是指甚低频(VLF)和极低频(ELF)的磁场屏 蔽。 主要屏蔽机理是利用高导磁材料具有低磁阻的特性，使 磁场尽可能通过磁阻很小的屏蔽壳体，而尽量不扩散到 外部空间。屏蔽壳体对磁场起磁分路作用。其屏蔽效能 主要取决于屏蔽 材料的磁导率μ；
选用、成型和安装射频衬垫材料时，必须遵循 的准则：
• 应把衬垫放置于接缝、盖板缝和边角等容易形成射频辐射的地 方。但是，衬垫的总面积应尽可能小一些。 • 为使衬垫具有良好的射频密封作用，外加的紧固力应不小于 1.2kg／cm，使能破坏衬垫表面的防护膜，实现良好的低阻接触。 • 为了避免衬垫承受过大的压力，在某些接缝中可以设置必要的 “止动销”。 • 对于需要多次使用的衬垫外加紧固力不应超过材料弹性极限的 33％。 • 如果衬垫表面受到腐蚀，则其射频屏蔽效果将降低。因此，应 正确选择接合金属，以尽量减小腐蚀并排除电解液作用于不同 金屑表面的可能。 • 应根据实际环境温度的要求，选择合适的衬垫材料。
• 4．电缆的屏蔽 • 电缆是传送信息的途径，也是干扰的传送途 径，电缆可在各种电磁环境敷设，高电平电 缆辐射干扰，低电平电缆感受干扰，而且电 缆又是成束地敷设的，其藕合干扰也不小。 为了衰减辐射干扰和降低感受度，对电缆要 进行屏蔽，为此屏蔽又是电缆去耦的方法， 并要良好接地才能达到好的屏蔽效果。
集肤深度δ控制理论
频率高则集肤深度小，就是说屏蔽效果相同时，频 率高，则屏蔽体厚度就小。
涡流效应控制理论
• 在外界电磁场作用下，屏蔽 体内感应的电流产生一个电 磁场，后者在外界电磁场作 用下，屏蔽体内感应的电流 产生一个电磁场，后者抵偿 了引起电流的外界电磁场。 这种在屏蔽体内感应的电流， 可以看成是涡流。 • 为了获得有效的屏蔽作用， 屏蔽体的厚度应近似于屏蔽 体中电磁波波长λr,频率越高 涡流效应就越显著。 • 一般屏蔽体的厚度ｔ应大于 集肤深度δ
4.非实心型屏蔽
• 应用场合包括： • (1)需要带眼的屏蔽 • (2)需要设置通风孔、电缆或导线的进出孔、 照明孔、照伤孔、加水孔和电表的安装孔等； (3)为便于人们查看而留且的屏蔽不连续。这 种不连续包括紧密连接的两金属面间的接缝 (如两金属板用铆接或螺钉紧固时残留的缝隙) 和两金属板间置入金属衬垫后形成的开口和 缝隙。 • 非实心型屏蔽包括金属网屏蔽、金属编织 物屏蔽和蜂房式金属结构屏蔽（用许多并列的六角形
影响屏蔽效果的大小的因素：
• 1.与屏蔽材料的性能有关， • 2.与辐射频率、屏蔽体与辐射源的距离、以及 壳体上可能存在的各种不连续的形状和数量 有关。 • 在进行屏蔽设计时，应先了解待屏蔽区域屏 蔽前的场强及屏蔽以后允许的场强分别是多 少，两者的差值即为所需的屏蔽效果。
3．均匀屏蔽(金属板屏蔽体)
在传输线上传播的理论类似，而且计算也方便，精度也高，是 当前广泛采用的一种分析方法。）
•
(2)涡流效应：电磁波在金属壳体上产生感应涡流， 而这些涡流又产生了与原磁场反相的磁场，抵消削弱 了原磁场而达到屏蔽作用。（这种方法忽略磁导率的因子，
误差大，应用受到局限）
