软件设计与加工单元PLC控制系统设计
加工单元的PLC控制程序设计
加工单元的PLC控制程序设计一、引言PLC（可编程逻辑控制器）是现代工业生产中常用的自动化控制设备。
它使用可编程的内存来存储指令，以控制机械、电气和仪器设备的运行。
本文将介绍加工单元中PLC控制程序的设计。
二、需求分析加工单元通常包括多个设备，如传送带、机器人、加工机床等。
PLC在加工单元中的控制任务主要包括以下几个方面：1.传送带控制：传送带用于将待加工的原料输送到机器人或加工机床上。
PLC需要控制传送带的启停、速度等参数。
2.机器人控制：机器人用于将原料从传送带上取下，并放到加工机床上进行加工。
PLC需要控制机器人的动作轨迹、抓取力度等。
3.加工机床控制：加工机床用于对原料进行加工。
PLC需要控制加工机床的启停、加工参数等。
4.安全控制：加工单元中需要注意安全问题，比如急停按钮、设备故障的处理等。
PLC需要实时监测设备状态，并及时做出相应的控制动作。
在设计PLC控制程序时，可以采用传统的梯形图编程方法或面向对象的方法，具体根据项目需求来确定。
1.确定控制逻辑：根据需求分析，确定各个设备的控制逻辑，包括启停、启动顺序、传递信号等。
在梯形图中，可以使用电流线和输出线连接各个元件，描述设备的启停及信号传递。
2.编写程序：根据控制逻辑，使用PLC软件编写控制程序。
程序中需要包括输入端子的读取、输出端子的设置、控制逻辑的实现等。
3.调试程序：在编写完程序后，需要进行调试，验证控制逻辑的正确性。
可以通过手动输入信号，观察输出信号的变化来验证程序的正确性。
四、程序维护和升级1.程序维护：在加工单元长期运行的过程中，可能会出现设备故障、需要更改加工参数等情况。
此时，需要对PLC的控制程序进行维护，修复故障或修改程序。
2.程序升级：随着技术的发展，可能会出现新的设备或新的控制需求。
此时，需要对PLC的控制程序进行升级，以适应新的需求。
综上所述，加工单元的PLC控制程序设计包括需求分析、控制逻辑确定、程序编写、程序调试等过程。
《开放式数控系统软PLC的设计与实现》
《开放式数控系统软PLC的设计与实现》一、引言随着工业自动化技术的飞速发展，开放式数控系统逐渐成为现代制造业中的核心技术。
其中，软PLC（Software Programmable Logic Controller，软件可编程逻辑控制器）作为数控系统中的重要组成部分，其设计与实现具有极其重要的意义。
本文将详细介绍开放式数控系统中软PLC的设计与实现过程，以期为相关领域的研究与应用提供参考。
二、软PLC的设计1. 系统架构设计软PLC的设计首先从系统架构开始。
我们采用模块化设计思想，将软PLC分为核心控制模块、通信模块、编程模块、数据处理模块等。
核心控制模块负责整个系统的控制逻辑，通信模块负责与外部设备进行数据交换，编程模块提供用户友好的编程界面，数据处理模块则负责数据的处理与存储。
2. 核心控制模块设计核心控制模块是软PLC的核心部分，负责实现各种控制逻辑。
我们采用基于状态机的设计方法，将控制逻辑划分为多个状态，每个状态对应一种特定的控制行为。
通过状态机的切换，实现各种复杂的控制逻辑。
3. 通信模块设计通信模块负责软PLC与外部设备的数据交换。
我们采用工业以太网作为主要的通信方式，支持多种通信协议，如TCP/IP、UDP等。
通过通信模块，用户可以方便地与其他设备进行数据交互，实现系统之间的联动。
4. 编程模块设计编程模块提供用户友好的编程界面，支持多种编程语言，如梯形图、指令表等。
用户可以通过编程模块编写控制程序，实现各种复杂的控制逻辑。
同时，我们还提供程序调试、下载等功能，方便用户使用。
三、软PLC的实现1. 开发环境搭建在实现软PLC之前，需要搭建相应的开发环境。
我们选择高性能的计算机作为硬件平台，采用合适的操作系统和开发工具进行软件开发。
同时，为了方便后续的调试和维护，我们还搭建了相应的测试环境和仿真平台。
2. 编程与调试在开发过程中，我们采用自顶向下的开发策略，先实现核心控制模块和通信模块的基本功能，再逐步完善其他功能。
《开放式数控系统软PLC的设计与实现》

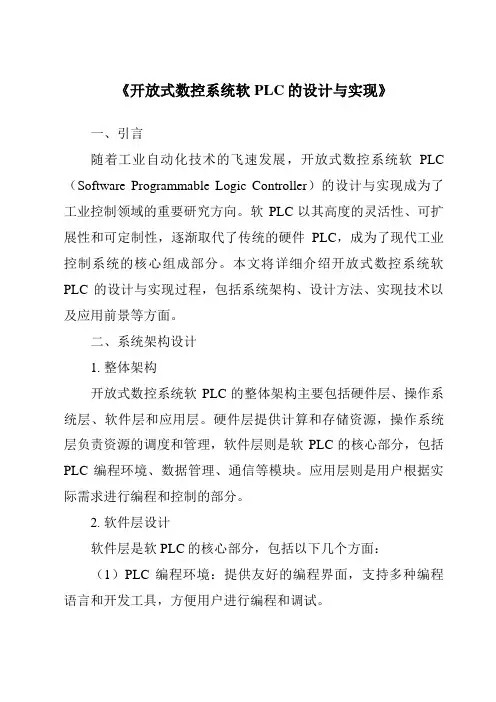

《开放式数控系统软PLC的设计与实现》一、引言随着工业自动化技术的飞速发展，开放式数控系统软PLC （Software Programmable Logic Controller）的设计与实现成为了工业控制领域的重要研究方向。
软PLC以其高度的灵活性、可扩展性和可定制性，逐渐取代了传统的硬件PLC，成为了现代工业控制系统的核心组成部分。
本文将详细介绍开放式数控系统软PLC的设计与实现过程，包括系统架构、设计方法、实现技术以及应用前景等方面。
二、系统架构设计1. 整体架构开放式数控系统软PLC的整体架构主要包括硬件层、操作系统层、软件层和应用层。
硬件层提供计算和存储资源，操作系统层负责资源的调度和管理，软件层则是软PLC的核心部分，包括PLC编程环境、数据管理、通信等模块。
应用层则是用户根据实际需求进行编程和控制的部分。
2. 软件层设计软件层是软PLC的核心部分，包括以下几个方面：（1）PLC编程环境：提供友好的编程界面，支持多种编程语言和开发工具，方便用户进行编程和调试。
（2）数据管理：负责管理PLC内部的数据，包括输入/输出数据、程序数据、用户数据等，并提供数据访问和处理的接口。
（3）通信模块：负责与其他设备进行通信，包括与上位机、其他PLC或数控系统的通信。
三、设计方法1. 需求分析需求分析是软PLC设计与实现的第一步，需要充分了解用户的实际需求和工业控制系统的特点，确定软PLC的功能和性能要求。
2. 系统设计系统设计包括总体设计和详细设计两个阶段。
总体设计需要确定系统的架构、模块划分和接口设计等；详细设计则需要针对每个模块进行详细的设计和实现。
3. 编程实现编程实现是软PLC设计与实现的关键步骤，需要根据设计文档和编程规范进行编程和调试。
在编程过程中，需要充分考虑系统的稳定性和可靠性，以及程序的易读性和可维护性。
四、实现技术1. 编程语言与开发环境软PLC的编程语言主要包括梯形图、指令表、结构化控制语言等。
PLC控制系统的软件设计与开发
PLC控制系统的软件设计与开发PLC控制系统是现今工业自动化系统中广泛应用的技术之一。
它以可编程逻辑控制器为核心，利用各种控制器和传感器对生产过程的各个环节进行实时监控和精确控制，从而实现对工厂生产线的自动控制和优化。
而就在PLC控制系统中，软件的设计与开发更是至关重要的一环。
软件设计是PLC控制系统中不可或缺的一部分，它是实现PLC控制系统应用的基础。
软件设计通常包括程序设计和界面设计两个方面。
在程序设计方面，设计人员需要根据生产线的实际情况，确定实现自动控制所需要的程序逻辑，包括输入输出、控制逻辑、时序控制等。
在界面设计方面，设计人员需要根据实际需求，设计出合理、美观、易操作的控制面板，使得工厂生产人员可以方便地对PLC系统进行控制和管理。
PLC控制系统的软件开发需要使用专门的开发工具，根据PLC控制器所支持的编程语言进行软件编写。
常见的编程语言有Ladder图、SFC图、ST语言等。
其中，Ladder图是一种基于电气图形的编程语言，易学易用，是PLC初学者的首选；SFC图是一种基于流程控制图形的编程语言，适用于复杂的流程控制；ST语言则是一种类似高级编程语言的文本格式编程语言，对于复杂的控制逻辑和计算处理非常方便。
软件开发过程中，设计人员需要熟悉PLC控制器的特性和功能，以及软件开发工具的操作方法和开发语言。
同时，为了确保开发的软件可靠且精确，软件测试也是软件开发过程中不可缺少的环节。
测试通过后，软件开发人员需要与PLC控制器进行联调测试，验证软件的功能和性能是否符合要求。
随着工业自动化技术的不断发展，PLC控制系统的软件设计与开发也在不断创新和进步。
例如，面向对象的编程方法可以更好地提高软件的可重用性和可维护性，从而降低PLC系统的开发和维护成本；模型驱动的开发方法则可以从软件开发工具角度对PLC控制系统进行模拟和仿真，提高系统设计和开发的效率和精度。
总之，PLC控制系统的软件设计与开发是整个PLC控制系统的基础与核心，有效的软件设计与开发可以提高系统控制的自动化程度和生产效率，降低生产成本和人力资源的浪费。
基于PLC的自动化生产线控制系统软件设计
基于PLC的自动化生产线控制系统软件设计基于PLC的自动化生产线控制系统软件设计摘要：自动化生产线由送料单元、加工单元、装配单元、输送单元和分拣单元5个单元组成。
每个单元都有控制本单元工作过程的PLC。
控制系统要求，每个都要上电时先复位，然后才能工作；按了停止按钮后，每个单元都要把本单元的流程进行完，然后停止；按下急停按钮，立即停止工作，急停按钮回复，寻找断点继续工作。
研究以上控制要求的编程思路，并且以自动线供料单元为例，研究复位、停止、急停等控制要求编程的方法。
关键词：PLC；自动线；控制；软件设计1.自动化生产线概述自动化生产线是在流水线的基础上逐渐发展起来的，它不仅要求线体上各种机械加工装置能自动地完成预定的各道工序及工艺过程，使产品成为合格的制品；而且要求在装卸工件、定位夹紧、工件在工序间的输送、工件的分拣甚至包装等都能自动地进行。
按照规定的程序自动地进行工作，这种自动工作的机械电气一体化系统就是自动生产线（简称自动线）。
自动线一般由送料、加工、装配、输送和分拣五个单元组成。
工作目标是将供料单元料仓内的工件送往加工单元的物料台，完成加工操作后，把加工好的工件送往装配单元的物料台，然后把装配单元料仓内不同颜色的小圆柱工件嵌入物料台上的工件中，完成装配后的成品送往分拣单元分拣输出，分拣站根据工件的材质、颜色进行分拣。
文中研究的自动线由送料单元、加工单元、装配单元、输送单元和分拣单元5个单元组成。
工作目标是将供料单元料仓内的工件送往加工单元的物料台，完成加工操作后，把加工好的工件送往装配单元的物料台，然后把装配单元料仓内不同颜色的小园柱工件嵌入到物料台上的工件中完成装配后的成品送往分拣单元分拣输出，分拣站根据工件的材质、颜色进行分拣。
自动化生产线主要完成的是顺序动作，其控制器多选用可编程控制器。
可编程控制器根据检测传感部分送来的信号，按照预先设计好的控制程序，控制执行机构完成相应的动作。
文中主要研究自动线控制软件设计。
PLC电气控制系统程序设计
PLC电气控制系统程序设计PLC（可编程逻辑控制器）电气控制系统程序设计是现代工业自动化系统中的关键环节。
它主要涉及到电气控制系统的设计、程序编写以及调试等方面。
下面将介绍PLC电气控制系统程序设计的主要内容。
首先，PLC电气控制系统程序设计的第一步是需求分析和系统设计。
在分析需求时，需要明确系统所需控制的对象和控制目标，并确定控制策略。
然后，需要对系统进行总体设计，包括选择适当的PLC型号、确定控制系统的硬件配置和传感器/执行器的布置等。
第二步是程序编写。
PLC程序编写是将控制策略转化为可执行的PLC 程序的过程。
在编写程序时，需要根据需求分析中明确的控制目标，选择合适的编程语言，并应用合适的PLC编程软件进行编程。
编写程序时，需要使用各种逻辑和控制语句来实现对输入和输出的逻辑与算术操作、状态逻辑判断、定时和计数等控制功能。
第三步是程序调试。
在调试过程中，需要将编写好的PLC程序烧录到PLC中，并通过模拟输入信号来测试程序的正确性。
调试过程中，可以通过监视观察器来实时查看程序的执行过程和信号状态，以便及时发现和排除错误。
如果发现程序中存在问题，需要对程序进行修改和优化，并重新测试和调试，直到程序能够正确地控制系统。
首先，需要合理设计程序的逻辑结构，使程序具有良好的模块化和结构化特性。
这样不仅有助于提高程序的可读性和维护性，还能够减少程序中出现错误的可能性。
其次，需要合理使用PLC的输入和输出点。
在选择输入和输出点时，应根据系统的实际需求进行选择，并避免使用冗余和无效的输入输出点。
此外，还需要注意程序的实时性和响应速度。
在编写程序时，应尽量避免使用过多的循环和延时语句，以免导致程序响应速度变慢。
最后，PLC电气控制系统程序设计还需要考虑程序的安全性。
在设计和编写程序时，应注意防止非法操作和程序破坏等安全问题的发生。
总之，PLC电气控制系统程序设计是现代工业自动化中的重要环节。
通过分析需求、编写程序和调试等步骤，可以设计出高效、可靠和安全的PLC电气控制系统程序，实现对工业自动化系统的精确控制。
PLC控制系统的硬件设计和软件设计
PLC控制系统的硬件设计和软件设计plc控制系统设计包括硬件设计和软件设计。
1.PLC控制系统的硬件设计硬件设计是PLC控制系统的至关重要的一个环节，这关系着PLC控制系统运行的可靠性、安全性、稳定性。
主要包括输入和输出电路两部分。
(1)PLC控制系统的输入电路设计。
PLC供电电源一般为AC85-240V，适应电源范围较宽，但为了抗干扰，应加装电源净化元件(如电源滤波器、1：1隔离变压器等);隔离变压器也可以采用双隔离技术，即变压器的初、次级线圈屏蔽层与初级电气中性点接大地，次级线圈屏蔽层接PLC输入电路的地，以减小高低频脉冲干扰。
PLC输入电路电源一般应采用DC24V,同时其带负载时要注意容量，并作好防短路措施，这对系统供电安全和PLC 安全至关重要，因为该电源的过载或短路都将影响PLC的运行，一般选用电源的容量为输入电路功率的两倍，PLC输入电路电源支路加装适宜的熔丝，防止短路。
(2)PLC控制系统的输出电路设计。
依据生产工艺要求，各种指示灯、变频器/数字直流调速器的启动结束应采用晶体管输出，它适应于高频动作，并且响应时间短;如果PLC系统输出频率为每分钟6次以下，应首选继电器输出，采用这种方法，输出电路的设计简单，抗干扰和带负载能力强。
如果PLC输出带电磁线圈等感性负载，负载断电时会对PLC的输出造成浪涌电流的冲击，为此，对直流感性负载应在其旁边并接续流二极管，对交流感性负载应并接浪涌吸收电路，可有效保护PLC。
当PLC扫描频率为10次/min以下时，既可以采用继电器输出方式，也可以采用PLC输出驱动中间继电器或者固态继电器(SSR)，再驱动负载。
对于两个重要输出量，不仅在PLC内部互锁，建议在PLC外部也开展硬件上的互锁，以加强PLC系统运行的安全性、可靠性。
对于常见的AC220V交流开关类负载，例如交流接触器、电磁阀等，应该通过DC24V微小型中间继电器驱动，防止PLC的DO接点直接驱动，尽管PLC手册标称具有AC220V 交流开关类负载驱动能力。
7、PLC控制系统设计内容及步骤
7.4 程序设计的方法与过程 1设计方法 • 时序流程图法：
时序流程图法是首先画出控制系统的时序图，再根据时序关系 画出对应的控制任务的程序框图，最后把程序框图写成PLC程序 。时序流程图法很适合于以时间为基准的控制系统的编程方法。 • 步进顺控法：
一般比较复杂的程序，都可以分成若干个功能比较简单的程序 段，一个程序段可以看成整个控制过程中的一步。从这个角度去 看，一个复杂的系统的控制过程是由这样若干个步组成的。系统 控制的任务实际上可以认为在不同时刻或者在不同进程中去完成 对各个步的控制。 • 经验法编程
操作方便； ③ 保证控制系统工作安全可靠； ④ 为系统的扩展和改进，应考虑设计余量。
二、PLC控制系统设计的内容
① 拟定控制系统设计的技术条件； （技术条件通常以设计任务书的形式来确定，它是整个 设计的依据）
② 选定电气传动形式和电动机、电磁阀等执行机构； ③ 选定PLC的型号； ④ 编制PLC的输入/输出（I/O）分配表并绘制PLC的外部
2、I/O分配表
I/O 位 Y0 Y1 Y2 Y3 Y4 X0 X1 X2 X3 X4
现场装置 电磁阀 电磁阀 电磁阀 电磁阀 电磁阀 按钮 行程开关 行程开关 行程开关 行程开关
注释 竖直缸下降 夹爪夹紧 竖直缸上升 水平缸右移 水平缸左移
启动 竖直缸下限位 竖直缸上限位 水平缸右限位 水平缸左限位
S27 Y4 左移 X4 左限位
4 建立输入输出变量表
（1） 输入输出点信号名称定义
输入/输出点名称定义要简短，明确，合理。下面提出逻辑变 量在名称定义时应当注意的问题。 •信号的有效状态
有些信号在“1”状态有效，有些信号在“0”状态有效。在名称 定义上也有对“1”信号有效还是对“0＂信号有效的问题。
软件设计与加工单元PLC控制系统设计
软件设计与加工单元PLC控制系统设计四、软件设计174.1.1供料站的要求本项目只考虑供料单元作为独立设备运行时的情况，单元工作的主令信号和工作状态显示信号来自PLC旁边的按钮/指示灯模块。
同时，按钮/指示灯模块上的工作方式选择开关SA应置于“单站方式”位置。
具体的操纵要求为：①设备上电和气源接通后,若工作单元的两个气缸均处于缩回位置，且料仓内有足够的待加工工件，则“正常工作”指示灯HL1常亮，表示设备预备好。
否则，该指示灯以1Hz 频率闪耀。
②若设备预备好，按下启动按钮，工作单元启动，“设备运行”指示灯HL2常亮。
启动后，若出料台上没有工件，则应把工件推到出料台上。
出料台上的工件被人工取出后，若没有停止信号，则进行下一次推出工件操作。
③若在运行中按下停止按钮，则在完成本工作周期任务后，各工作单元停止工作，HL2指示灯熄灭。
④若在运行中料仓内工件不足，则工作单元接着工作，但“正常工作”指示灯HL1以1Hz的频率闪耀，“设备运行”指示灯HL2保持常亮。
若料仓内没有工件，则HL1指示灯和HL2指示灯均以2Hz频率闪耀。
工作站在完成本周期任务后停止。
除非向料仓补充足够的工件，工作站不能再启动。
要求完成如下任务。
1、规划PLC的I/O分配及接线端子分配。
2、进行系统安装接线。
3、按操纵要求编制PLC程序。
4、进行调试与运行。
4.1.2 PLC的I/O 接线及其气路图图2-8 供料单元气动操纵回路工作原理图依照工作单元装置的信号分配（表2-1）和工作任务的要求，供料单元PLC选用S7-224 AC/DC/RLY主单元，共14点输入和10点继电器输出。
PLC的 I/O信号分配如表2-2所示，接线原理图则见图2-19。
表2-2 供料单元PLC的 I/O信号表输入信号输出信号序号PLC输入信号名称信号来源序号PLC输出信号名称信号来源12I1.3 启动按钮/指示灯模块13 I1.414 I1.5 工作方式选择图2-19 供料单元PLC的I/O接线原理图4.1.3 供料单元单站操纵的编程思路1、程序结构：有两个子程序，一个是系统状态显示，另一个是供料操纵。
机电一体化实训台加工单元控制系统设计及软件编程说明书
《机电一体化系统设计》课程设计说明书题目：机电一体化实训台加工单元控制系统设计及软件编程学生：张强班级：机072学号：3070211053目录一、机电一体化系统的发展现状-------------------------------21.1定义----------------------------------------------------------------------------------21.2机电一体化的产生与应用-----------------------------------------------------21.3机电一体化的发展现状----------------------------------------------------------21.4机电一体化的发展趋势----------------------------------------------------------3二、机电一体化课程设计的目的与要求----------------------42.1课程设计的目的--------------------------------------------42.2课程设计的要求--------------------------------------------5三、机电一体化课程设计的内容与任务----------------------53.1 机电一体化课程设计的内容---------------------------------------------------53.2 机电一体化课程设计的任务---------------------------------------------------6四、实验台系统加工单元分析及设计--------------------------64.1机电一体化系统的设计原则----------------------------------------------------64.2机电一体化系统的设计步骤----------------------------------------------------74.3加工单元的设计方案-------------------------------------------------------------8五、加工单元的动作过程----------------------------------------9六、加工单元（六站）输入输出分配表----------------------10七、元器件的选型说明-------------------------------------------117.1 PLC选型---------------------------------------------------------117.2传感器选型------------------------------------------------------137.3电磁继电器选型--------------------------------------------------157.4电磁换向阀选型--------------------------------------------------16八、加工单元的程序编制--------------------------------------------168.1STEP7编程软件简介-------------------------------------------------168.2梯形图基本编程符号及其功能--------------------------------------------------17九、参考文献--------------------------------------------------------18总结--------------------------------------------------------------------19附件1：加工单元程序梯形图------------------------------------20附件2：加工单元程序语句表------------------------------------28前言自动化生产线实训系统是专为提高学生动手能力和实践技能而设计、生产的一套实用性实训设备。
设计一个PLC控制系统的七个步骤
设计一个PLC控制系统的七个步骤设计一个PLC控制系统需要以下七个步骤：1. 系统设计与设备选型a. 分析你所控制的设备或系统。
PLC最主要的目的是控制外部系统。
这个系统可能是单个机器，机群或一个生产过程。
b. 判断一下你所要控制的设备或系统的输入输出点数是否符合可编程控制器的点数要求。
（选型要求）c. 判断一下你所要控制的设备或系统的复杂程度，分析内存容量是否够。
2. I/O赋值（分配输入输出）a. 将你所要控制的设备或系统的输入信号进行赋值，与PLC的输入编号相对应。
（列表）b. 将你所要控制的设备或系统的输出信号进行赋值，与PLC的输出编号相对应。
（列表）3. 设计控制原理图a. 设计出较完整的控制草图。
b. 编写你的控制程序。
c. 在达到你的控制目的的前提下尽量简化程序。
4. 程序写入PLC将你的程序写入可编程控制器。
5. 编辑调试修改你的程序a.程序查错(逻辑及语法检查）b.在局部插入END，分段调试程序。
c.整体运行调试6. 监视运行情况在监视方式下，监视一下你的控制程序的每个动作是否正确。
如不正确返回步骤5，如果正确则作第七步。
7. 运行程序（千万别忘记备份你的程序）PID温度控制的PLC程序设计PID温度控制的PLC程序设计温度控制是许多机器的重要的构成部分。
它的功能是将温度控制在所需要的温度范围内，然后进行工件的加工与处理。
PID控制系统是得到广泛应用的控制方法之一。
在本文中，将详细讲叙本套系统。
l 系统组成本套系统采用Omron的PLC与其温控单元以及Pro-face的触摸屏所组成。
系统包括CQM1H-51、扩展单元TC-101、GP577R以及探温器、加热/制冷单元。
l 触摸屏画面部分(见图1-a)1-a如图所见，数据监控栏内所显示的002代表现在的温度，而102表示输出的温度。
如按下开始设置就可设置参数。
需要设置的参数有六个，分别是比例带、积分时间、微分时间、滞后值、控制周期、偏移量。
plc等软件类系统设计与程序实现报告
plc等软件类系统设计与程序实现报告1.引言1.1 概述概述PLC（Programmable Logic Controller）等软件类系统设计与程序实现报告旨在探讨和总结PLC等软件类系统设计与程序实现的关键要点和技巧。
在现代工业自动化中，PLC等软件类系统已经成为控制和监控复杂生产过程的重要工具。
本报告将从PLC系统设计和软件类系统设计两个方面进行阐述。
本文首先介绍了PLC系统设计的要点。
在PLC系统设计中，我们需要考虑到硬件选型、输入输出模块的选择和配置、通信接口的设置等方面。
除此之外，还需要详细分析系统需求，确定适当的PLC编程语言以及程序设计和调试方法。
通过合理的PLC系统设计，可以实现对生产过程的高效控制和监控。
其次，本文还将介绍软件类系统设计的要点。
软件类系统设计包括但不限于电梯控制系统、机器人控制系统等。
在软件类系统设计中，我们需要考虑到系统架构、数据结构、算法设计等方面。
同时，我们还需要关注软件类系统的性能优化和可靠性保证。
只有通过合理的软件类系统设计，才能实现复杂控制逻辑和人机交互功能。
本报告的目的是通过对PLC等软件类系统设计与程序实现的详细讨论，提供一些有益的指导和参考。
通过深入了解和掌握这些关键要点和技巧，我们可以更好地设计和实现PLC等软件类系统，提高工业自动化的效率和质量。
在接下来的章节中，我们将依次介绍PLC系统设计要点和软件类系统设计要点。
通过对这些要点的深入探讨和实例分析，我们将更加全面地了解和应用这些设计和实现技巧。
在结论部分，我们将对整个报告进行总结，并展望未来的发展方向。
通过对已有工作的回顾和对未来趋势的展望，我们可以为进一步研究和实践提供一些建议和启示。
通过本报告的编写，我们希望读者能够更好地理解和应用PLC等软件类系统设计与程序实现的关键要点和技巧，同时也为相关领域的研究者提供一些有价值的参考和启示。
1.2 文章结构文章结构部分内容：本报告分为三个主要部分：引言、正文和结论。
基于PLC的自动化生产线控制系统软件设计
基于PLC的自动化生产线控制系统软件设计摘要：自动化生产线由送料单元、加工单元、装配单元、输送单元和分拣单元5个单元组成。
每个单元都有控制本单元工作过程的PLC。
控制系统要求，每个都要上电时先复位，然后才能工作；按了停止按钮后，每个单元都要把本单元的流程进行完，然后停止；按下急停按钮，立即停止工作，急停按钮回复，寻找断点继续工作。
研究以上控制要求的编程思路，并且以自动线供料单元为例，研究复位、停止、急停等控制要求编程的方法。
关键词：PLC；自动线；控制；软件设计1.自动化生产线概述自动化生产线是在流水线的基础上逐渐发展起来的，它不仅要求线体上各种机械加工装置能自动地完成预定的各道工序及工艺过程，使产品成为合格的制品；而且要求在装卸工件、定位夹紧、工件在工序间的输送、工件的分拣甚至包装等都能自动地进行。
按照规定的程序自动地进行工作，这种自动工作的机械电气一体化系统就是自动生产线（简称自动线）。
自动线一般由送料、加工、装配、输送和分拣五个单元组成。
工作目标是将供料单元料仓内的工件送往加工单元的物料台，完成加工操作后，把加工好的工件送往装配单元的物料台，然后把装配单元料仓内不同颜色的小圆柱工件嵌入物料台上的工件中，完成装配后的成品送往分拣单元分拣输出，分拣站根据工件的材质、颜色进行分拣。
文中研究的自动线由送料单元、加工单元、装配单元、输送单元和分拣单元5个单元组成。
工作目标是将供料单元料仓内的工件送往加工单元的物料台，完成加工操作后，把加工好的工件送往装配单元的物料台，然后把装配单元料仓内不同颜色的小园柱工件嵌入到物料台上的工件中完成装配后的成品送往分拣单元分拣输出，分拣站根据工件的材质、颜色进行分拣。
自动化生产线主要完成的是顺序动作，其控制器多选用可编程控制器。
可编程控制器根据检测传感部分送来的信号，按照预先设计好的控制程序，控制执行机构完成相应的动作。
文中主要研究自动线控制软件设计。
自动化生产线由以下系统组成：（1）自动加工系统，这个系统是指生产线的基础系统，是整个生产线的框架。
PLC控制系统设计步骤_设计实例
PLC控制系统设计步骤_设计实例PLC（可编程逻辑控制器）控制系统是工业自动化中常用的控制技术之一，用于对工业设备和过程进行自动化控制。
PLC控制系统设计步骤主要包括需求分析、硬件设计、软件编程、测试和调试等环节。
下面将详细介绍PLC控制系统设计步骤，并给出一个设计实例。
1.需求分析在PLC控制系统设计前，我们首先需要进行需求分析。
这包括确定系统的功能需求、性能需求和特殊要求等。
例如，我们可能需要控制一个自动包装机，需求可能包括控制机械手的运动、监测传感器信号、实现自动物料进料等功能。
2.硬件设计在进行硬件设计之前，我们需要确定PLC的类型和规格。
根据需求分析的结果和实际应用场景，选择合适的PLC型号，并确定所需的输入输出（I/O）点数和通信接口等。
在硬件设计过程中，需要选择和配置适当的传感器、执行器、电源、连接器等设备，并进行布置和布线。
3.软件编程4.测试和调试5.系统部署和维护在完成测试和调试后，我们可以将PLC控制系统投入实际应用中。
在系统部署过程中，我们需要将PLC安装到设备或机柜中，并与其他设备进行连接和集成。
同时，我们还需要进行系统文档化、培训和备份等工作，以便后续的维护和升级。
接下来，我们将以一个简单的物料输送系统为例，说明PLC控制系统设计步骤。
假设我们需要设计一个物料输送系统，实现自动化的物料输送和分拣功能。
系统包括一个传送带、传感器检测装置和执行机构，其主要功能包括根据传感器信号控制传送带的启停和速度调节、将物料分拣到不同的出口等。
1.在需求分析阶段，我们确定了系统的功能需求和性能要求，并分析了系统实现的过程和约束条件。
2.在硬件设计过程中，我们选择了一款具有足够的输入输出点数和通信接口的PLC型号，并选择适当的传感器和执行器等设备。
3. 在软件编程阶段，我们使用Ladder Diagram编写了PLC程序，根据传感器信号对传送带进行控制，实现物料的自动输送和分拣。
4.完成软件编程后，我们进行了测试和调试。
PLC控制系统设计与实现
PLC控制系统设计与实现PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的设备。
它具有高可靠性、强适应性、易编程等特点，被广泛应用于各类工业过程控制和机器自动化领域。
在本文中，我们将探讨PLC控制系统的设计和实现。
第一部分：PLC控制系统设计基础PLC控制系统的设计是建立在对待控制对象的深入分析的基础上。
该分析包括了对待控制的工艺或机器的了解，操作要求，输入输出信号及其检测方式等等。
设计阶段的任务是明确控制系统的输入输出关系，即对于特定的输入信号，控制系统将产生何种输出信号。
在设计阶段，我们需要考虑以下几个方面：1. 确定输入信号：这涉及到对被控制设备的工艺流程或机器功能的了解。
我们需要明确哪些信号将作为输入，以及它们的触发方式和检测方式。
2. 确定输出信号：通过输入信号触发PLC的程序，我们需要确定该程序对于不同输入信号的输出。
这可能涉及到开关控制、电机控制、定时控制等等。
3. 制定控制逻辑：控制逻辑是PLC系统中非常重要的一部分。
通过逻辑程序，我们确定了各个输入信号与输出信号之间的关系。
例如，当输入信号A和输入信号B同时满足某个条件时，输出信号C将被触发。
第二部分：PLC控制系统实现步骤在进行PLC控制系统的实现之前，我们需要明确以下几个步骤：1. PLC选型：根据实际需求，选择适合的PLC型号和规格。
这需要考虑到输入输出点数、通信能力、编程语言以及可扩展性等因素。
2. 开发PLC程序：利用PLC厂家提供的编程软件，根据设计阶段确定的控制逻辑编写PLC程序。
这包括各个输入输出信号的定义、数据存储区的设置、程序的编写和调试等。
3. PLC与外部设备的连接：根据设备的需求，将PLC与其他设备进行连接。
这可能包括传感器、执行器、数值显示器等等。
确保连接正确可靠，并进行相应的调试和测试。
4. 调试和测试：在进行实际运行之前，进行PLC控制系统的调试和测试是非常重要的。
这包括逻辑程序的验证、输入输出信号的检测和调整、通信测试等等。
PLC编程与控制系统设计
PLC编程与控制系统设计PLC（可编程逻辑控制器）是一种用于自动化控制系统的计算机硬件设备。
它负责接收和处理数字和模拟信号，并根据预设的逻辑程序进行相应的控制操作。
在现代工业中，PLC已经成为最常用的控制器之一，广泛应用于各种生产线和设备中。
本文将介绍PLC编程与控制系统设计的基本概念和技术原理。
一、PLC编程基础1.1 逻辑元件与逻辑关系PLC编程的基本构建单元是逻辑元件。
逻辑元件包括输入端子和输出端子，用于接收输入信号和输出控制信号。
逻辑元件之间通过逻辑关系进行连接，常见的逻辑关系有与门、或门、非门等。
通过逻辑元件和逻辑关系的组合，可以实现各种复杂的控制逻辑。
1.2 编程语言PLC编程采用的主要编程语言有梯形图、函数图和指令表。
梯形图是一种图形化的编程语言，通过将逻辑元件和逻辑关系绘制在横向排列的梯形中来表达控制逻辑。
函数图是一种使用函数块表示逻辑元件和逻辑关系的编程语言。
指令表则采用类似于汇编语言的指令格式，通过编写指令来表达控制逻辑。
不同的编程语言适用于不同的控制场景，选择适合的编程语言是PLC编程的关键。
1.3 逻辑调试与测试在PLC编程的过程中，逻辑调试和测试是非常重要的环节。
逻辑调试是指对编写的程序进行逻辑分析和检查，确保程序的正确性和稳定性。
逻辑测试是指通过实际运行程序并观察控制效果，验证程序的逻辑和功能。
逻辑调试和测试需要综合运用逻辑分析仪、示波器和仿真器等工具进行。
二、PLC控制系统设计2.1 控制任务分析在进行PLC控制系统设计之前，首先需要对控制任务进行全面的分析。
包括确定控制需求、明确输入输出信号、分析控制逻辑和功能要求等。
通过对控制任务的全面分析，可以为后续的系统设计提供参考和指导。
2.2 硬件选型PLC控制系统的硬件选型非常重要，合适的硬件可以保证系统的稳定性和可靠性。
硬件选型需要考虑输入输出模块、主控模块、通信模块等多个方面。
根据实际控制需求选择适合的硬件设备，并确保其具有良好的兼容性和扩展性。
加工站plc控制系统硬件设计的思路
加工站plc控制系统硬件设计的思路加工站PLC控制系统硬件设计的思路PLC（可编程逻辑控制器）是一种集成电路，用于控制机器和自动化过程。
在加工站中，PLC控制系统的硬件设计是非常重要的。
下面将介绍加工站PLC控制系统硬件设计的思路。
1. 确定系统需求首先，需要明确加工站PLC控制系统的需求。
例如，需要控制哪些设备、需要监测哪些参数、需要实现哪些功能等等。
2. 选择合适的PLC型号根据系统需求，选择合适的PLC型号。
考虑到加工站环境较为恶劣，建议选择具有防尘、防水、耐高温等特性的工业级PLC。
3. 设计电源模块为了保证PLC正常运行，需要设计电源模块。
电源模块应包括稳压电源和电池备份电源，以保证在断电情况下数据不会丢失。
4. 设计输入输出模块输入输出模块是连接传感器和执行器与PLC之间的接口。
根据实际需求设计输入输出模块，并考虑接口类型、数量、信号类型等因素。
5. 设计通讯模块通讯模块用于与其他设备进行通讯。
在加工站中，常使用以太网、Modbus等通讯协议。
根据实际需求设计通讯模块。
6. 设计可编程逻辑控制器根据系统需求和硬件设计，编写PLC程序。
程序应包括输入输出控制、逻辑运算、计算等功能。
7. 测试和调试完成硬件设计和PLC程序编写后，进行测试和调试。
测试包括输入输出测试、通讯测试等；调试包括程序优化、故障排除等。
综上所述，加工站PLC控制系统的硬件设计需要考虑多个因素，包括系统需求、PLC型号选择、电源模块设计、输入输出模块设计、通讯模块设计、可编程逻辑控制器编写以及测试和调试等步骤。
通过科学合理的硬件设计和PLC程序编写，可以实现加工站自动化控制，提高生产效率和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
软件设计与加工单元PLC控制系统设
计
四、软件设计17
4.1.1供料站的要求
本项目只考虑供料单元作为独立设备运行时的情况,单元工作的主令信号和工作状态显示信号来自PLC旁边的按钮/指示灯模块。
而且,按钮/指示灯模块上的工作方式选择开关SA应置于”单站方式”位置。
具体的控制要求为:
①设备上电和气源接通后,若工作单元的两个气缸均处于缩回位置,且料仓内有足够的待加工工件,则”正常工作”指示灯HL1常亮,表示设备准备好。
否则,该指示灯以1Hz 频率闪烁。
②若设备准备好,按下启动按钮,工作单元启动,”设备运行”指示灯HL2常亮。
启动后,若出料台上没有工件,则应把工件推到出料台上。
出料台上的工件被人工取出后,若没有停止信号,则进行下一次推出工件操作。
③若在运行中按下停止按钮,则在完成本工作周期任务后,各工作单元停止工作,HL2指示灯熄灭。
④若在运行中料仓内工件不足,则工作单元继续工作,但”正常工作”指示灯HL1以1Hz的频率闪烁,”设备运行”指示灯HL2保持常亮。
若料仓内没有工件,则HL1指示灯和HL2指示灯均以2Hz频率闪烁。
工作站在完成本周期任务后停止。
除非向料仓补充分够的工件,工作站不能再启动。
要求完成如下任务。
1、规划PLC的I/O分配及接线端子分配。
2、进行系统安装接线。
3、按控制要求编制PLC程序。
4、进行调试与运行。
4.1.2 PLC的I/O 接线及其气路图
图2-8 供料单元气动控制回路工作原理图根据工作单元装置的信号分配(表2-1)和工作任务的要求,供料单元PLC选用S7-224 AC/DC/RLY主单元,共14点输入和10点
继电器输出。
PLC的 I/O信号分配如表2-2所示,接线原理图则见图2-19。
表2-2 供料单元PLC的 I/O信号表
输入信号输出信号
序
号
PLC输
入点
信号名称
信号来
源
序号
PLC输
出点
信号名称信号来源1 I0.0 顶料气缸伸出到
位
装置侧
1 Q0.0
顶料电磁阀
装置侧
2 I0.1 顶料气缸缩回到位 2 Q0.1 推料电磁阀
3 I0.2 推料气缸伸出到位 3 Q0.2
4 I0.3 推料气缸缩回到位 4 Q0.3
5 I0.4 出料台物料检测 5 Q0.4
6 I0.5 供料不足检测 6 Q0.5
7 I0.6 缺料检测7 Q0.6
8 I0.7 金属工件检测8 Q0.7
9 I1.0 9 Q1.0 正常工作指示按钮/指
示灯模块
10 I1.1 10 Q1.1 运行指示
11 I1.2 停止按钮
按钮/指
示灯模
块
12 I1.3 启动按钮
13 I1.4
14 I1.5 工作方式选择
图2-19 供料单元PLC的I/O接线原理图
4.1.3 供料单元单站控制的编程思路
1、程序结构:有两个子程序,一个是系统状态显示,另一个是供料控制。
主程序在每一扫描周期都调用系统状态显示子程序,仅当在运行状态已经建立才可能调用供料控制子程序。
2、PLC上电后应首先进入初始状态检查阶段,确认系统已经准备就绪后,才允许投入运行,这样可及时发现存在问题,避免出现事故。
例如,若两个气缸在上电和气源接入时不在初始位置,这是气路连接错误的缘故,显然在这种情况下不允许系统投入运行。
一般的PLC控制系统往往有这种常规的要求。
3、供料单元运行的主要过程是供料控制,它是一个步进顺序控制过程。
4、如果没有停止要求,顺控过程将周而复始地不断循环。
常见的顺序控制系统正常停止要求是,接收到停止指令后,系统在完成本工作周期任务即返回到初始步后才停止下来。
5、当料仓中最后一个工件被推出后,将发生缺料报警。
推料气缸复位到位,亦即完成本工作周期任务即返回到初始步后,也应停止下来。
按上述分析,可画出如图2-20所示的系统主程序流程图。
