雅马哈01V96V2数字调音台的使用
雅马哈01V96V2数字调音台进阶应用指南_五_
在《雅马哈01V 6V2数字调音台进阶应用指南(四)》[1]中讨论了内部效果器的使用，并说明了效果库的内容。
接下来继续深入地了解其更为详尽的设置与操作。
这部分对其输入/输出通道的一些主要设置的灵活应用进行详解。
1 输入通道的门限动态处理在01V 6的每个输入通道，都有一个单独的噪声门(GATE)可用，相当于内置了32台噪声门设备已。
在多支话筒同时打开的情况下，合理地设置通道噪声门，可避免话筒线路带来的本底噪声，以及多支话筒并用造成的传声增益下降易啸叫的问题。
作用类似智能话筒混音器。
01V 6的门限触发还可由非本通道信号来实现(其他输入通道或AUX 发送通道)。
利用这个功能，将门限类型设为限制器，还可实现类似会议系统的主席优先模式，即某路话筒的信号会触发其他所有话筒信号的限幅。
要在输入通道使用门限器，先使用“SEL”按钮选择要使用门限器的通道，然后按DISPLAY ACCESS “DYNAMICS”按钮，再按“F1”按钮，就会显示“DYNAMICS”的“GATE EDIT”页面，如图1。
①KEYIN SOURCE (触发输入源)这些按钮用于选择触发门限器改变工作状态的关键输入源。
SELF(自身)：当前选定的通道自身作为关键输入源。
CHANNEL(通道)：其他通道的输入信号作为输入源。
在CHANNEL 按钮下面的参数框选择需要的通道。
AUX(辅助)：辅助发送信号作为输入源。
在AUX 按钮下面的参数框选择需要的母线。
②STEREO LINK(立体声通道链接)“ON/OFF”按钮用于成对地进行两个通道的压缩器操作，使之成为立体声操作。
无论通道是否成对都可进行这个操作。
③CURVE(曲线)雅马哈01V 6V2数字调音台进阶应用指南(五)图1 DYNAMICS中的GATE EDIT页面[摘 要] 文中从输入通道的门限动态处理、输入/输出通道的压缩动态处理和均衡、设定成 对输入通道、调节输入通道的声像、输入/输出通道的延时设置、改变输入/输出 通道的名称几方面，对雅马哈01V 6V2的输入/输出通道的灵活应用进行详解。
雅马哈调音台使用说明
雅马哈调音台使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
雅马哈01V96i数字调音台说明书
雅马哈01V96i数字调⾳台说明书仅需连接1条USB数据线即可进⾏多轨录⾳在01V96VCM的基础上，新增了⽀持96kHz采样的16in/16out USB⾳频流功能。
考虑到扩声对现场录⾳的要求不断提⾼这⼀最新动向，不必使⽤⾳频接⼝或Mini-YGDAI扩展卡，只需直接连接已有的USB 端⼝与PC，便可实现多轨录⾳。
当然多轨环境下的回放也更加完善。
还附赠了PC上所需的DAW软件、Steinberg公司的“Cubase AI 6”，可⽅便地准备好录⾳环境。
⽽且，USB端⼝可双向发送、接收MIDI数据。
与外接设备的协作也更加顺畅。
麦克风主扩扬声器LR舞台返听扬声器及其它例)MY8-DA96吉他96kHz 16通道输⼊输出(可⽤于录⾳/回放)⽀持MIDI控制数据传输Cubase AI6(附赠)合成器...基于独⾃理念的“VCM EFFECTS ”&“REV-X ”CHANNEL STRIP 插件拥有5种模型，且均配置1970年代最具代表性的压缩器和EQ 。
完整再现模拟设备所独具的饱和感(FET 、真空管、变压器等设备的特性)，并配置可实现最佳调⾳的参数。
可简单获取在实际设备的操作中难以获得的理想⾳效。
最新VCM 效果器V I N T A G E S T O M P 模拟了以前有名机之称的Phaser 。
与其他VCM 效果器⼀样，准备了多台不同状态的实体机，并认真分析了电阻、电容器、光耦合器等内部设备。
经过反复试验，终于成功的实现在PC 平台上再现。
不妨在吉他或键盘上试⽤，定使您仿佛穿越到70年代，“那个声⾳”的世界渐渐在眼前复苏。
MASTER STRIP 的插件“OPEN DECK ”运⽤VCM 技术，并忠实模拟了被称为名机的开盘式录⾳机模拟电路和模拟磁带的特性。
使⽤这个插件可获取并掌控终极的模拟声⾳。
除4种机型外，还带有磁带的新旧、磁带速度、乖离率、EQ 等选项，同时录⾳与播放可选择不同的唱盘，并可随意更改声⾳、失真、饱和等特性，仅需⼀按便可构筑⾳响师追求的独特的混⾳质感。
数字调音台使用技巧——以Yamaha 01V96i数字调音台为例
பைடு நூலகம்
辽宁省朝阳广播电视台 郭青伟 李 晨
摘要
本文以朝阳广播电视台使用的 Yamaha 01V96i 数字调 音台为例，从掌握调音台的三个关键概念、实现电脑对调 音台的完全控制和内置效果器的使用三个方面，阐述了数 字调音台的使用技巧。
关键词
数字调音台 推子层 推子模式 效果器
随着电子技术的进步，数字设备逐渐取代模拟设备成 为广播电视制作播出节目的主流设备，在音频领域，数字 调音台逐渐取代模拟调音台成为广播电视台制作节目的核 心设备。使惯了模拟设备的技术人员对陌生的数字调音台 有抵触情绪，由于不了解数字调音台的特性，使用中往往 出现推上推子无声找不到原因的尴尬。下面以朝阳广播电 视台使用的 Yamaha 01V96i 数字调音台为例介绍数字调音 台的使用技巧。
2
选 择 缩 混 层， 这 时 前 8 个推子控制辅 助总线 1~8，后 8 个 推子控制总线输出
1~8，REMOTE（遥 3 播出系统视音频结构示意图
控）按钮选择遥控层，与电脑连接后可以控制电脑中的音 频工作站软件。在使用数字调音台时，例如想控制输入通 道 2 的信号电平，首先要看一下推子层按钮是否选择在“116”，然后再推第二个推子，才能正确控制输入通道 2 的 信号，如果推子层按钮选择在“17-32”，推第二个推子实际 控制的是输入通道 18 的信号。
当前选定的层决定通道条、【SEL】按钮、【ON】按钮、 【SOLO】按钮和推子的功能。用 LAYER（层）按钮选择 要使用的层，层按钮如图 3 所示。
“1-16”按钮选择输入通道 1~16 层，这时的推子控制 输入通道 1~16、“17-32”按钮选择输入通道 17~32 层，这 时的推子控制输入通道“17-32”，MASTER（主控）按钮
雅马哈调音台使用说明
雅马哈调音台使用说明图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从250HZ到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。
第十五排的PAN红色旋钮是这一路的的声音左右平衡旋钮。
雅马哈01V96V2数字调音台及使用
雅马哈01V96V2数字调音台的使用一、实验目的1、掌握数字调音台的基本使用；2、掌握场景的存储和调用；3、了解计算机对调音台的遥控操作。
二、实验器材1、雅马哈01V96V2数字调音台 1台2、话筒 1只3、耳机 1副4、连接线若干5、计算机 1台三、实验原理及实验简介（一）调音台及功能介绍1、调音台是电声系统中最重要的设备之一，又称混音控制器。
调音台常被誉为专业电声系统的“中枢”，以它为中心，连接各种信号源设备和音频输出设备，将音频信号进行调节、加工及处理，使音响效果达到高保真，符合艺术性的要求。
2、调音台的功能介绍01V96小型数码调音台提供无损的24位/96 kHz数字音频处理功能，以及同时40通道同步的混音能力。
01V96广泛的应用于多轨录音、立体声缩混和环绕声制作。
在硬件特点上，它有17个100毫米的电动衰减器，用于控制输入通道、辅助发送和母线输出。
而且衰减器的功能可以有由四个可选软件层来决定。
从320x240像素的液晶显示屏上，在选中通道可以直接通过按钮和控制器等调节均衡参数。
面板上提供8个可以自定义的功能键，可以控制01V96的各种内部参数。
它提供ADAT光纤接口，用来作为传输数字音频的标准，还有扩展槽用于安装选购的数字I/O卡、AD卡和DA卡。
在通道配置上，一次最多可混音32个输入通道和4个ST IN通道，可以将多个通道组合在一起并对通道进行配对用于立体声。
它有8个母线输出和8个AUX发送，可以将母线输出1-8跳线到立体声母线作为编组母线使用。
它可以为用于存储和调用每个输入通道和输出通道的通道设置通道库，每通道均带有四波段均衡器和动态处理器（不包括立体声输入通道），同时，动态处理器和均衡器的设定可以存储在库中共需要时调用。
在效果应用上，它拥有4个高品质的多通道效果器，可以通过辅助发送和通道插入来使用，它提供的效果库可以存储和调用效果设定，而且可以用于增加效果的可选的附加效果包，附加效果包利用了多种多样的的新算法。
声音调节混合装置 YAMAHA O1V96I 使用说明书
小心
为了避免您或周围他人可能发生的人身伤害、设备或财产损失，请务必遵守下列基本注意事项。这些注意事项包 括但不限于下列情况：
电源 / 电源线
• 当从设备或电源插座中拔出电源线插头时，请务必抓住插 头而不是电源线。直接拽拉电源线可能会导致其损坏。
• 定期检查电插头，擦除插头上积起来的脏物或灰尘。 • 请务必连接到带有保护接地连接的适当电源插座。接地不
当可能引起触电。
请勿打开
• 本乐器不含任何用户可自行修理的零件。请勿打开本设备 或试图拆卸其内部零件或进行任何方式的改造。若出现异 常，请立即停止使用，并请有资质的 Yamaha 维修人员进行 检修。
؍ᣔ⧟ຳ ྲ᷌䴰㾱ᓏᔳ䇮༷ᰦˈ䈧оᵜൠޣᵪᶴ㚄㌫ˈ㧧ਆ↓⺞Ⲵᓏᔳᯩ⌅DŽ 䈧यሶ䇮༷䲿ђᔳᡆѪ⭏⍫ඳ൮༴⨶DŽ
注意事项
请在操作使用前，首先仔细阅读下述内容
* 请将本说明书存放在安全的地方，以便将来随时参阅。
警告
为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事项。 这些注意事项包括但不限于下列情况：
ZH
2
目录
目录
注意事项 .............................................5
感谢惠购 ........................................... 7
包装物品 ...................................................... 7 关于工具软件 .............................................. 7 固件升级 ...................................................... 8 关于本使用说明书 ..................................... 8 本说明书中采用的惯例 ............................ 8
发掘YAMAHA 01V96数字调音的功能
发掘YAMAHA 01V96数字调音的功能作者：王立元来源：《科技传播》2015年第08期摘要 YAMAHA 01V96 数字调音台。
它能工作在44.1 kHz， 48 kHz， 88.2 kHz或96 kHz 等多个采用模式下。
内部使用32-bit处理。
非常适合在空间狭小的录音棚、电视台中使用。
具有技术指标高，操作使用方便，系统稳定性好等特点。
在设备比较短缺的情况下，只需添加部分周边设备，就可以搭建一个小系统，使用灵活方便。
充分发挥了设备的每一项功能，使得设备的利用率做到最大化关键词数字；调音台；功能中图分类号G2 文献标识码 A 文章编号 1674-6708（2015）137-0066-02YAMAHA 01V96 数字调音台集扩声、录音和后期制作等多种功能于一身。
现在无论是扩声，录音，还是声音的后期制作都广泛使用，性价比高，安全可靠性高，扩展性强。
1 调音台所具备的功能01V96后面板上提供了16个模拟通道输入端口—其中12个包含了全新改善的录音级高品质话放-—在数字输入端口上，包含了8通道光纤ADAT端口，2轨同轴输入以及使用USB传输的16路输入。
模拟输出端口则包含了主立体声输出，立体声监听输出，1个立体声2轨输出，4个OMNI输出，12通道TRS insert输出断点以及1个耳机输出（与用于数字输出的同轴2轨输出以及8通道光纤ADAT输出对应）。
它配备了全新的录音级高品质话放，具备超高的解析度以及还原“空气感”的能力，声音温暖、清晰。
其内部数字信号运算了58-bit累加器，统一采用了极高解析度的32bit/96kHz处理模式，所有的板载模数/数模（AD/DA）转换器均采用顶级的24bit/96kHz处理模式。
这使得优异的话放带来的好声音在模数转换过程后不会产生任何的损耗。
体现了01v96的在声音处理方面高超的性能。
在模拟调音台的混音操作中，跳线以及通道分配往往是最为繁琐的工作。
而当您使用01V96i简便易用的多功能跳线系统时，所有的输入（inputs），输出（outputs），效果（effects），通道插入（channel inserts）。
雅马哈调音台如何使用
雅马哈调音台如何使用
当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众
多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每
一路的推杆和旋钮的意义都是一样的。
下面是关于雅马哈调音台的使用
方法教学视频。
一、这个调音台有8 路输入控制，我们只取其中一个来讲解各部
分的作用。
1.MIC：麦克风输入接口
麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡
式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口
高电平输入通常经由TRS 1/4 立体Phone Jack 或TRS 1/4 Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长(4.5m 以内)。
3.LINE -20DB：衰减20 分贝按键
按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，
设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输
入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉
的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减
器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音
量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范。
雅马哈调音台使用说明
1 MIC 输入插口〔通道1-4、5/6、7/8)
这些是平衡式XLR 型话筒辅入插口(1:地线；2：热线；3:冷线)。
2 LINE 输入插口(通道1-4)
这些是平衡式TRS 耳机插口型线性输入插口(T:热线; R:冷线;S:地线)。
可以将平衡式或非平衡式耳机插头插入这些插口。
3 LINE 输入插口(通道5/6-11/12)
这些是非平衡式耳机插口型立体声线性输入插口。
4 LINE 输入插口(通道9/10、11/12)
这些是非平衡式立体声RCA 针式插口。
5 INSERT 插口(通道1-4)
注:如果某输入通道同时提供MIC 输入插口和LINE 输入插口，或同时提供LINE 输入插口和RCA 针式插口，可以使用其中任何一个插口，但不能同时使用两个插口。
一次只能连接到每个通道的一个插口。
每个这类插口都在相应输入通道(通道 1-4)的均衡器与衰减器之间提供一个插入点。
这些INSERT 插口可用来独立地将图形均衡器、压缩器或噪声过滤器等设备接入相应的通道。
这些插口是TRS(尖端、环、套筒)耳机插口，可以同时携带发送信号和返回信号(尖端=发送/输出;环=返回/输入;套筒=地线)。
注:通过INSERT 插口指派外接设备时，需要使用下图所示的专用插口电缆(插口电缆另售)。
GAIN 控制旋钮调节输入信号电平。
为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK 指示灯(9)仅在最高输入瞬间峰值时偶尔短暂地亮起。
-60~-16刻度为MIC 输入的调节范围。
-34~+10刻度为LINE 输入的调节范围。
雅马哈调音台如何使用
雅马哈调音台如何使用雅马哈调音台如何使用当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
下面是关于雅马哈调音台的使用方法教学视频。
一、这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长(4.5m 以内)。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line -20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
雅马哈调音台使用说明
雅马哈调音台使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
雅马哈01V96V2数字调音台快速上手
雅马哈01V96V2数字调⾳台快速上⼿⾳响技术AVtechnology专业⾳响数字调⾳台的前期⽤户基本集中在⼴播电视与录⾳制作⾏业，并主要⽤于后期缩混制作。
这两个⾏业的⽤户涉⾜数字⾳频产品较早，加之⼯作项⽬有⼀定的⾮实时性，已充分掌握了数字调⾳台的使⽤技术。
但对于传统扩声⾏业，作为整套扩声系统的核⼼，调⾳台的数字化进程则⾮常缓慢。
熟练使⽤模拟调⾳台的⾳响师第⼀次⾯对数字调⾳台的界⾯，往往不知所措、⽆从下⼿，好⽐原来只会使⽤固定座机打电话的⼈第⼀次拿到⼀部PDA 的⼿机，不知道如何拨号⼀样。
这种局⾯造成了扩声⾏业⽤户普遍地对数字调⾳台存在⼼理畏惧感，但其实使⽤者⼀旦⼊门，结合实际使⽤认真学习，仔细揣摩，很快就能熟练掌握数字调⾳台的操作，并感受到数字化给⼯作带来的⽅便快捷与⾼可靠性。
雅马哈于20年前发布了全球业界第⼀台数字调⾳台DMP7，1994年上市的ProMix 01是第⼀台⼩型的数字调⾳台，1998年在此基础上推出了01V。
01V 的数字⾳频取样频率最⾼格式是48 kHz，后来升级到96 kHz，所以新型号命名为01V96。
现在供应市场的该产品已经⼜经过了⼀次较⼤的升级，称为V2版本，所以产品型号全名为01V96V2。
由于功能强⼤、价格低廉，01V96V2是雅马哈⽬前销量最⼤、应⽤最⼴泛的⼩型数字调⾳台，在低端数字调⾳台市场上占有绝对的优势，也是很多⾳响师接触到的第⼀台数字调⾳台。
结合笔者近年来的经验与体会，谈⼀谈使⽤01V96V2如何能够快速⼊门，以及⼀些使⽤技巧与常见问题。
通过对01V96V2的使⽤介绍，⼤家可以触类旁通，基本了解数字调⾳台的⼀些通⽤操作⽅法，再遇到其他型号的数字调⾳台，也可不慌不忙，很快上⼿。
1 关于推⼦层的概念推⼦层是使⽤01V96V2最基础的概念，也是⼤多数数字调⾳台的基本设计，是掌握数字调⾳台使⽤的第⼀把钥匙。
对于模拟调⾳台，⼀个推⼦对应⼀路输⼊(或输出)，只要操作者将某⼀路推⼦推上或拉下，这个通道的声⾳⽴即跟着变⼤或变⼩。
雅马哈调音台使用说明之欧阳文创编
看你问了很多问题了关于雅马哈台子的问题。
那么我就帮你说明一下调音台的各个插孔和旋钮的作用吧。
图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从250HZ到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。
雅马哈调音台使用说明
看你问了很多问题了关于雅马哈台子的问题。
那么我就帮你说明一下调音台的各个插孔和旋钮的作用吧。
图上顶端一排标有mic1,mic2,mic3······mic9/10，mic11/12。
这些我们称他为卡农插孔。
他的作用是接话筒的平衡插口。
对应下来标有LINE的插口我们称为直插。
他的作用也是接话筒。
他还有其他的作用就是连接一些周边设备。
比如效果器等等。
第三排标有INSERT这些插口也是直插口。
我们称他为断点输入，作用是将一些有需要的设备串联到调音台里。
第四排标有GAIN1,2····11/12的白色旋钮我我们称为增益旋钮。
他的作用是控制他所对应的那一路的主音量。
第五排√80按键的意思是低音切除。
按下此键，这一路80HZ一下的频率全部切除。
一般这个按键是用于人声的话筒。
作用是保证人声话筒的干净。
第六排标有COMP的黄色旋钮是雅马哈调音台一个特有的功能旋钮。
这个旋钮的功能是压限。
作用是保护设备。
一般情况下都是保持他在0db。
也就是上图所标的这个位置。
第七排标有PEAK的灯是信号过载灯。
当这个灯亮起来的话说明你这一路的信号已经过载了，那么久需要你将你上面的GAIN旋钮减少或者将这一路的推子拉下来一点。
也就是说这个灯不能亮。
第八排标有HIGH的蓝色旋钮是控制这一路高音的旋钮。
第九排标有MID的蓝色旋钮是控制这一路中音频率的旋钮。
他的频率从250HZ 到5kHZ。
第十排的蓝色旋钮是控制这一路中音的旋钮。
也就是说你要控制这一路的中音要配合上面一排的频率快旋钮来使用。
将上面一排的旋钮旋到你要控制的那个中音的大概频率后再通过下面这一排的旋钮来控制他的大小。
第十一排标有LOW的蓝色旋钮是控制这一路低音的旋钮。
第十二排，十三排，十四排标有AUX1，AUX2，AUX3，的蓝色旋钮是辅助输出的音量旋钮。
他对应调音台右上角的SEND+4DBU的AUX1，AUX2，AUX3的插孔。
YAMAHA数字调音台v中文使用说明书
Y A M A H A数字调音台v中文使用说明书集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#1、初始化 01V962、通常用场景记忆页面来存储和调入场景3、检查电池和系统版本4、使用监听您可以删除全部的用户设定并且恢复01V96到出厂的状态，同时可以复位操作锁的密码。
步骤如下：1 确保 01V96 的电源关闭。
2 按住 SCENE MEMORY [STORE] 按钮不放，然后打开电源开关。
片刻之后，出现如下的确定窗口：3 如果要对 01V96 进行初始化，移动光标到INITIALIZE 按钮，然后按[ENTER]。
取消初始化操作，移动光标到CANCEL按钮，然后按[ENTER]。
当01V96的内部信息重写后，01V96就回到了工厂设定。
4 如果是要清除密码，在第二步的时候移动光标到 PASSWORD 按钮，然后按[ENTER]。
密码就重新设定成“1234”。
如果出现确认窗口后您不进行任何操作，该窗口会自动关闭然后启动01V96。
Utility | Battery页面用于检查内部电池的情况和显示系统版本。
可以通过反复按DISPLAY ACCES[UTILITY] 按钮来显示该页面。
1Status （状态）如果状态显示“Okay”，说明电池的电量充足。
如果显示“Voltage Low!”，就提醒您赶快找YAMAHA的经销商或者是服务中心更换电池。
否则会引起01V96的记忆数据丢失。
2Ver 是版本号。
)显示当前的系统版本。
当您要进行系统软件升级之前，一定要先检查当前系统版本。
请访问以下网站检查最新系统的版本号码：com/在Scene Memory（场景记忆）页面，您可以存储、调入、写保护、删除和编辑场景的标题。
1 把您要作为场景保存的 01V96 参数调节好。
2 反复按DISPLAY ACCESS [SCENE]按钮直到出现 Scene | Scene page 页面。
YAMAHA数字调音台01v96中文使用说明书
Y A M A H A数字调音台01v96中文使用说明书(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1、初始化 01V962、通常用场景记忆页面来存储和调入场景3、检查电池和系统版本4、使用监听初始化 01V96您可以删除全部的用户设定并且恢复01V96到出厂的状态，同时可以复位操作锁的密码。
步骤如下：1 确保 01V96 的电源关闭。
2 按住 SCENE MEMORY [STORE] 按钮不放，然后打开电源开关。
片刻之后，出现如下的确定窗口：3 如果要对 01V96 进行初始化，移动光标到INITIALIZE 按钮，然后按[ENTER]。
取消初始化操作，移动光标到CANCEL按钮，然后按[ENTER]。
当01V96的内部信息重写后，01V96就回到了工厂设定。
4 如果是要清除密码，在第二步的时候移动光标到PASSWORD按钮，然后按[ENTER]。
密码就重新设定成“1234”。
如果出现确认窗口后您不进行任何操作，该窗口会自动关闭然后启动01V96。
检查电池和系统版本Utility | Battery页面用于检查内部电池的情况和显示系统版本。
可以通过反复按DISPLAY ACCES[UTILITY] 按钮来显示该页面。
1Status （状态）如果状态显示“Okay”，说明电池的电量充足。
如果显示“Voltage Low!”，就提醒您赶快找YAMAHA的经销商或者是服务中心更换电池。
否则会引起01V96的记忆数据丢失。
2Ver X.XX (X.XX 是版本号。
)显示当前的系统版本。
当您要进行系统软件升级之前，一定要先检查当前系统版本。
请访问以下网站检查最新系统的版本号码：com/通常用场景记忆页面来存储和调入场景在Scene Memory（场景记忆）页面，您可以存储、调入、写保护、删除和编辑场景的标题。
1 把您要作为场景保存的 01V96 参数调节好。
雅马哈调音台,(YAMAHA 01V96)的详细信息
雅马哈调音台,(YAMAHA 01V96)的详细信息40通道数字调音台Y AMAHA在2003冬季NAMM展出01V96数字调音台，崭新一代01V。
01V96适合在空间狭小的录音棚中使用，价格也相当低廉。
它能工作在44.1 kHz, 48 kHz, 88.2 kHz或96 kHz。
具有16个模拟通道输入，包含12个高性能麦克风前置放大，通过ADAT光纤接口接收8数字通道。
01V96可以同时混合40个通道，全部24-bit/96 kHz的音频，内部使用32-bit处理。
控制面板，大型显示和用户界面给人以模拟台子的感觉。
8个用户定义的按钮可以随意分配功能。
Yamaha旗舰级的数字调音台一直被公认为业界的标准机种: 例如PM1D 之于扩音，广播与剧院等的场合，DM2000, DM1000, 与02R96 之于音乐制作领域等。
现在01V96 以较小的体积，较低的价位提供你同等的效能与信赖度，对于个人或小型专业音乐工作室而言实为最佳选择。
它拥有最大40轨输入的处理能力，而且可以平行串连成更大的混音系统以适应所需。
当然，24-bit/96-kHz 是标准的工作模式。
混音功能与效果器均承继自顶级的DM2000，所以你可以得到最佳的音质。
准备接受Yamaha数字革命的新震撼。
如果你为顶尖的数字混音与处理效能是如此的遥不可及而感到忧心，我们给你充足的理由开始微笑。
10来，YAMAHA公司以它的ProMix 01、01V、02R和03D，开创了数字调音台的一个传奇时代。
随着高采样和高精度数字音频标准的确立，YAMAHA又推出了PM1D和AW系列多轨机，以及02R96、DM2000和DM1000大型数字调音台。
在本次NAMM展会上，它又推出了对应96KHz的01V96小型数字调音台。
象它的前身O1V一样，O1V96也是中小型工作室和中小型演出用的理想产品，这次重要升级主要改进了音质，增加了新的计算机和ADAT接口。
它将在2003年上市，预计价格为2499美元。
YAMAHA 01V96 说明书
请在操作使用前，首先仔细阅读下述内容*请将本说明书存放在安全的地方，以便将来随时参阅。
警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况：•只能使用本设备所规定的额定电压。
所要求的电压被印在本设备的铭牌上。
•只能使用提供的电源线。
•请勿将电源线放在热源如加热器或散热器附近，不要过分弯折或损伤电源线，不要在其上加压重物，不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。
•请务必连接到带有保护接地连接的适当电源插座。
接地不当可能引起触电。
•请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。
本设备不含任何用户可自行修理的零件。
若出现异常，请立即停止使用，并请有资格的Yamaha维修人员进行检修。
•请勿让本设备淋雨或在水附近及潮湿环境中使用，或将盛有液体的容器放在其上，否则可能会导致液体溅入任何开口。
如果任何液体如水渗入本设备，请立即切断电源并从AC电源插座拔下电源线。
然后请有资格的Yamaha维修人员对设备进行检修。
•切勿用湿手插拔电源线插头。
•若电源线出现磨损或损坏，使用设备过程中声音突然中断或因此而发出异常气味或冒烟，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的Yamaha维修人员对设备进行检修。
•若本设备发生摔落或损坏，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的Yamaha维修人员对设备进行检修。
小心为了避免您或周围他人可能发生的人身伤害、设备或财产损失，请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况：•当准备长期不使用本设备或发生雷电时，请从电源插座中拔出电源线插头。
•当从本设备或电源插座中拔出电源线插头时，请务必抓住插头而不是电源线。
直接拽拉电源线可能会导致损坏。
•移动设备之前，请务必拔出所有的连接电缆。
•设置乐器时，请确认要使用的交流电源插座伸手可及。
如果发生问题或者故障，请立即断开电源开关并从电源插座中拔下插头。
Yamaha 01V96 数字调音台快速上手
雅马哈01V96V2数字调音台快速上手陈浩多年以来，数字调音台的用户基本上集中在广播电视行业与录音制作行业并主要用于后期缩混制作，这两个行业的用户普遍业务素质较高，熟悉了数字音频产品的使用界面，加之工作项目有一定的非实时性，已经充分掌握了数字调音台的使用技术。
但对于传统扩声行业来说，作为整套扩声系统的核心，调音台的数字化进程则非常缓慢。
熟练使用模拟调音台的音响师第一次面对数字调音台的界面，往往不知所措，无从下手，就好比原来只会使用固定座机打电话的人第一次拿到一部PDA的手机，不知道如何拨号一样。
这种局面，造成了扩声行业用户普遍地对数字调音台的心理畏拒感，但其实只要使用者一旦入门，然后结合实际使用认真学习仔细揣摩，很快就能熟练掌握数字调音台的操作，并感受到数字化给工作带来的方便快捷与高可靠性。
雅马哈于20年前发布了全球业界第一台数字调音台DMP7，是数字调音台领域的开拓者与领跑者。
1994年上市的ProMix 01是第一台小型的数字调音台，在此基础上，1998年推出了01V。
01V的数字音频取样频率最高格式是48KHz，后来升级到了96KHz，所以新的型号命名为01V96。
现在供应市场的该产品已经又经过了一次较大的升级，称为V2版本，所以产品型号全名为：01V96V2。
由于功能强大而价格低廉，01V96V2是雅马哈目前销量最大、应用最广泛的小型数字调音台，在低端数字调音台市场上占有绝对优势的市场份额。
也是很多音响师接触到的第一台数字调音台。
结合笔者近年来推广此产品的经验与体会，在这里和大家谈一谈01V96V2如何能够快速入门，以及一些使用技巧与常见问题。
通过对01V96V2的快速入门，大家可以触类旁通，基本上了解到数字调音台的一些通用操作方法，再遇到其它型号的数字调音台，也可以不慌不忙，很快上手。
一、打开01V96V2的第一把钥匙——关于推子层的概念这是使用01V96V2最基础的一个概念，也是大多数其它数字调音台的基本设计，是掌握数字调音台使用的第一把钥匙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

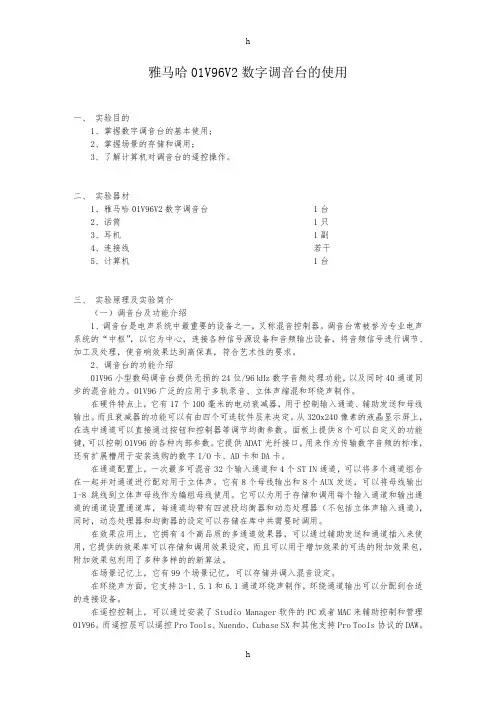

雅马哈01V96V2数字调音台的使用一、实验目的1、掌握数字调音台的基本使用；2、掌握场景的存储和调用；3、了解计算机对调音台的遥控操作。
二、实验器材1、雅马哈01V96V2数字调音台 1台2、话筒 1只3、耳机 1副4、连接线若干5、计算机 1台三、实验原理及实验简介（一）调音台及功能介绍1、调音台是电声系统中最重要的设备之一，又称混音控制器。
调音台常被誉为专业电声系统的“中枢”，以它为中心，连接各种信号源设备和音频输出设备，将音频信号进行调节、加工及处理，使音响效果达到高保真，符合艺术性的要求。
2、调音台的功能介绍01V96小型数码调音台提供无损的24位/96 kHz数字音频处理功能，以及同时40通道同步的混音能力。
01V96广泛的应用于多轨录音、立体声缩混和环绕声制作。
在硬件特点上，它有17个100毫米的电动衰减器，用于控制输入通道、辅助发送和母线输出。
而且衰减器的功能可以有由四个可选软件层来决定。
从320x240像素的液晶显示屏上，在选中通道可以直接通过按钮和控制器等调节均衡参数。
面板上提供8个可以自定义的功能键，可以控制01V96的各种内部参数。
它提供ADAT光纤接口，用来作为传输数字音频的标准，还有扩展槽用于安装选购的数字I/O卡、AD卡和DA卡。
在通道配置上，一次最多可混音32个输入通道和4个ST IN通道，可以将多个通道组合在一起并对通道进行配对用于立体声。
它有8个母线输出和8个AUX发送，可以将母线输出1-8跳线到立体声母线作为编组母线使用。
它可以为用于存储和调用每个输入通道和输出通道的通道设置通道库，每通道均带有四波段均衡器和动态处理器（不包括立体声输入通道），同时，动态处理器和均衡器的设定可以存储在库中共需要时调用。
在效果应用上，它拥有4个高品质的多通道效果器，可以通过辅助发送和通道插入来使用，它提供的效果库可以存储和调用效果设定，而且可以用于增加效果的可选的附加效果包，附加效果包利用了多种多样的的新算法。
在场景记忆上，它有99个场景记忆，可以存储并调入混音设定。
在环绕声方面，它支持3-1、5.1和6.1通道环绕声制作，环绕通道输出可以分配到合适的连接设备。
在遥控控制上，可以通过安装了Studio Manager软件的PC或者MAC来辅助控制和管理01V96。
而遥控层可以遥控Pro Tools、Nuendo、Cubase SX和其他支持Pro Tools协议的DAW。
还可以通过MMC遥控外部的录音机。
在MIDI系统上，它提供MIDI接口和用于连接计算机的USB接口，还可以通过MIDI调入场景和改变混音参数。
（二）01V96V2数字调音台一些概念认识1、推子层的概念在第1至第3个推子的上方（屏幕的左侧），有一个白色的按键盘区域，标有LAYER（层）。
区域内有四个带LED灯的按键，分别标有“1-16”、“17-32”、“MASTER(主控)”和“REMOTE （遥控）”字样，这一部分就是推子层选择区域。
观察01V96V2面板上的17个推子，除了最右边的红色立体声输出推子下面只标了一个“STEREO”外，其它16个推子下面，除了标有1-16的数字以外，又标了一遍17-32，以及AUX1-8和BUS1-8。
也就是说，这16个推子，除了控制第一路到第16路输入以外，还可用来控制第17路到第32路输入，以及8个AUX（辅助）输出和8个BUS（总线）输出。
按下第一个标为“1-16”按键，当前的16个推子就是输入1-16通道的控制，如果按下第二个标为“17-32”按键，当前的16个推子就是输入17-32通道的控制，按下第三个标为“MASTER”按键，这16个推子的前八个用来控制辅助输出（AUX）的1-8，后八个用来控制总线输出（BUS）的1-8。
而标有“REMOTE”字样的这一按键，是用来切换到遥控层的。
这一层推子是将01V96V2与运行Pro Tools, Nuendo, Cubase SX和其他支持Pro Tools协议的音频编辑软件的电脑连机时使用的，与扩声系统没太大关系。
01V96V2的17个推子都内置马达，推子位置均可记忆并自动到位。
如果各个推子层上各个推子的位置各不相同，在各层之间切换时，这些推子会自动地动来动去。
3、关于推子模式的概念在“LAYER”按键区域的上方，可以看到一块黑色底色的按键区域，标有“FADER MODE”（推子模式）。
这个区域有9个按键，分别是8个黑色的AUX1 - AUX8（辅助通道1-8）和一个灰色的HOME（METER）。
灰色的HOME（METER）按键亮着的时候，每个通道的推子才是控制的输入（第一层和第二层）或输出（第三层）的电平。
按亮AUX1的按键，这时候会发现所有的推子返回最近一次的状态了，再按HOME（METER）按键，所有的推子又回复到刚才的状态了。
当按亮AUX1的按键的时候，当前各路的推子，已经不是用来控制输入通道的电平了，而变成控制AUX1辅助输出的电平控制推杆了。
这些辅助信号（AUX1-AUX8）是为了供给数字调音台内部的效果器等处理使用。
需要注意的是，当使用者推上或拉下一个通道的推子，却发现声音没有随之变化时，除了确保当前的推子层的设置正确外，还要注意当前的推子模式是在哪一个按键的控制下。
（三）声像与相位声像是指声源在声场中的发声位置点。
在一般的普通音量下（50－70分贝内）靠的是两耳之间的时间差和声级差。
这就是所谓的“双耳效应”。
在3毫秒到30毫秒的范围内，人耳会将声源的位置确定在首先到达耳朵的那个声源上。
这就是声学上著名的“哈斯效应”。
如果是两股相同的声波等相位进行叠加，则声波的震动强度增加，振幅变为单个声波振幅的两倍。
如果是两股相同的声波反相位进行叠加，则声波相互抵消，振幅变为零，声波消失。
在多数情况下，不同频率和振幅的不规则声波混合在一起时，会根据原点正负方向上的震动量进行混合运算，最终得到相对复杂的混合声波。
混合声波中可以包含音乐、人声、噪声和其他声音。
（四）01V96V2数字调音台的场景记忆和调用功能场景的记忆与调用是数字调音台的重要应用功能。
场景“记忆”，就是记住当前的各种参数的状态并存为一个场景文件( 场景号)。
当这些状态被改变之后，只要调出先前存储的那个场景号，立刻恢复到原来的状态，这个过程称作“调用”。
01V96V2 可记忆编号为01~99 的99 个不同的场景。
它的场景记忆里有一个00 号场景，是只读属性。
这个场景就是出厂预置的全部参数值。
多数情况下，只需要调用00号场景就可恢复到出厂状态。
在调用00 号场景时，会出现“Initial Data Nominal”选择框，用于选择在调入场景记忆00 时，输入通道的推子是设定在0 dB 位置还是- ∞ dB 位置。
另外还有一个特殊的只读场景记忆“Ud”，意思是“Undo”，记录最后的调入和存储的场景。
如果要撤销或重作当前场景记忆的操作，就可调入场景记忆Ud。
四、实验步骤（一）数字调音台的基本使用1 、打开调音台电源，将话筒接入1通道的A输入端输入（INPUT）A 连接头使用XLR型连接头，可以输入线路信号和麦克风信号。
后面板[+48V] 开关是用来打开电容话筒的+48V 幻像电源。
输入（INPUT）B 连接头是平衡式TRS直径为6.35mm 的插座，可以输入线路信号和麦克风信号。
它们的信号输入电平都是-60dB 到+4dB。
幻像电源对输入（INPUT）B 连接头不起作用。
如果您连接了同一编号的输入A 和输入B，那么只有输入B 的信号有效。
2、按亮面板左侧LAYER(层)部分的1-16按钮选择用于使用通道条部分控制的输入通道层。
当打开[1-16] 按钮，就可以控制通道1-16。
当打开[17-32]，就可以控制通道17-32。
3、按调音台面板右上方的[MONITOR]（监听）/[2TR IN]（录音机输入信号）按钮，使处于弹起状态。
后面板MONITOR OUT 输出信号及PHONES（耳机）输出的信号。
按钮关闭后（弹起），您可以听到立体声输出（Stereo Out）信号或者是单独通道的信号。
本按钮打开后（按下），您可以监听来自2TR IN 连接头的信号。
4、按左侧的 FADER MODE（推子模式）面板中的 HOME（METER）键，处于按亮状态，确保该路通道中，推子调节的是现场信号。
按此按钮调出Meter页面，以显示输入通道电平或输出通道（母线输出、AUX输出、立体声输出）的电平。
5、插上耳机，按下1通道的 SOLO（监听）键监听该通道的声音。
6、打开话筒，观察该通道PEAK（峰值）指示灯和 SIGNAL（信号）指示灯当有输入信号并且电平大于-34dB 的时候，SIGNAL指示灯亮起。
输入信号电平下降到削波以下3dB 的时候，PEAK 指示灯会亮起，说明信号过大。
调节该通道 PAD（衰减）开关和 GAIN（增益）旋钮，使输入趋于正常。
7、调节GAIN（增益）旋钮和PHONES（耳机）的旋钮调整耳机输出的电平。
主要确保话筒、调音台、耳机及接线无一故障。
8、关闭SOLO键，打开1通道ON按钮和STEREO通道ON按钮1通道ON按钮是打开所选通道。
STEREO通道的ON按钮是打开立体声输出。
9、将STEREO通道的推子推到0dB使总的立体声输出键处于标准位置。
10、将1通道的推子推到0dB处，适当调节该通道的GAIN旋钮，观察STEREO电平表,使声音电平接近0dB。
在-18至-6之间。
11、打开1通道SEL（选择）键用于调节该通道的PAN（声像）和EQUALIZER（均衡）变化。
12、调节液晶屏右侧的SELETED CHANNELPAN（声像）是指声源在声场中的发声位置点。
EQUALIZER均衡器是一种可以分别调节各种频率成分电信号放大量的电子设备，通过对各种不同频率的电信号的调节，来补偿扬声器和声场的缺陷，补偿和修饰各种声源及其它特殊作用。
EQ区域的四个按键，是用来选择频段的，从上至下分别为“HIGH”（高频）、“HIGH-MID”（中高频）、“LOW-MID”（中低频）和“LOW”（低频）。
EQ一般有三个调节的参数：F (Frequency)，通过对它的控制，以确定你提升或衰减的频段；G (Gain)，通过对它的控制，以达到对当前选定的频段的提升或衰减。
Q (Quantize)通过对它的控制，来选定你需要增益或衰减的频段的“宽度”。
要注意的是：当你设定的Q值越小的时候，你所处理的频段就越宽，而当你设定的Q值越大的时候，你所处理的频段就越窄；（二）场景的存储和调用1、反复按调音台面板左侧的“DISPLAY ACCESS”（屏幕显示指示）区中最左上方的“SCENE”（场景）按钮，从屏幕上调出“SCENE MEMORY”页面，如下图所示2、按调音台右侧 SCENE MEMORY（场景记忆）处的“▼”和“▲”按钮选择场景记忆序号如6，按下[STORE]按钮，我们准备将刚才设置好的参数进行存储，存储的位置为场景序号6。
