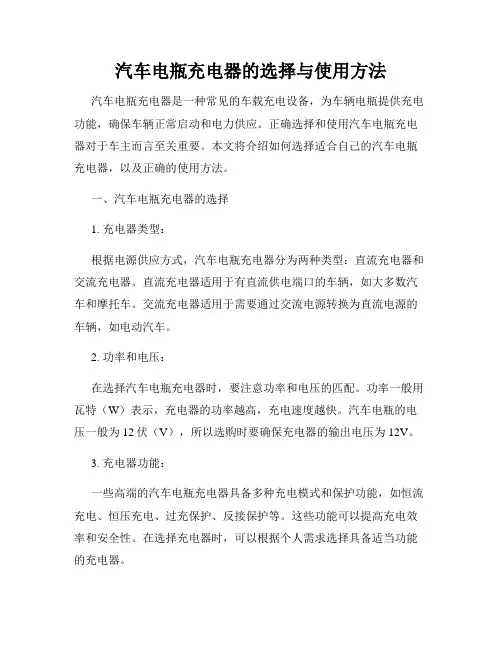

汽车电瓶充电器的选择与使用方法
汽车电瓶充电器的选择与使用方法汽车电瓶充电器是一种常见的车载充电设备，为车辆电瓶提供充电功能，确保车辆正常启动和电力供应。
正确选择和使用汽车电瓶充电器对于车主而言至关重要。
本文将介绍如何选择适合自己的汽车电瓶充电器，以及正确的使用方法。
一、汽车电瓶充电器的选择1. 充电器类型：根据电源供应方式，汽车电瓶充电器分为两种类型：直流充电器和交流充电器。
直流充电器适用于有直流供电端口的车辆，如大多数汽车和摩托车。
交流充电器适用于需要通过交流电源转换为直流电源的车辆，如电动汽车。
2. 功率和电压：在选择汽车电瓶充电器时，要注意功率和电压的匹配。
功率一般用瓦特（W）表示，充电器的功率越高，充电速度越快。
汽车电瓶的电压一般为12伏（V），所以选购时要确保充电器的输出电压为12V。
3. 充电器功能：一些高端的汽车电瓶充电器具备多种充电模式和保护功能，如恒流充电、恒压充电、过充保护、反接保护等。
这些功能可以提高充电效率和安全性。
在选择充电器时，可以根据个人需求选择具备适当功能的充电器。
4. 品牌和质量：选择知名品牌和有良好口碑的汽车电瓶充电器，可以保证产品品质和售后服务。
购买时可以参考其他用户的评价和专业电器设备评测，选购质量可靠的充电器。
二、汽车电瓶充电器的使用方法1. 安装正确：在使用汽车电瓶充电器之前，先确保车辆引擎处于关闭状态，并拔下电源插头。
根据充电器的使用说明，正确连接电源插头和电瓶极性，避免连接错误导致损坏充电器或电瓶。
2. 选择适当充电模式：根据电瓶的实际情况选择适当的充电模式，如快速充电、维护性充电等。
如果电瓶电量较低且急需使用车辆，可以选择快速充电模式，充电时间会较短。
如果电瓶电量较高，可以选择维护性充电模式，保持电瓶电量稳定。
3. 设置合适电流和电压：根据车辆电瓶容量和充电器功率设置合适的电流和电压。
一般来说，车辆电瓶容量越大，充电时的电流也应相应增大，但不可超过充电器的额定电流。
同时，确保充电器的电压与电瓶额定电压一致。
EVQC30-电动汽车快速充电机使用说明书(许继)资料
许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC30电动汽车快速充电机使用说明书许继电源有限公司2014-9-12版本：V1.001、概述EVQC30系列一体式电动汽车整车直流充电机主要用于电动大巴的日常充电和电动轿车的中快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力电池提供直流电能，操作简便，是各类电动汽车的快速充电设备。
2、环境条件a)环境温度：正常工作环境温度-20℃～+50℃，存储温度-40℃～+70℃；b)海拔高度≤2000 m；c)相对温度：5％～95％，无凝结。
充电机外形图信号指示灯人机界面急停按钮键盘与刷卡区充电枪及插座充电枪及插座急停按钮图2 充电机外形图4.3直流充电机接口4.3.1 接口定义充电机与电动汽车充电接口定义应能满足GB/T 20234.3-2011的要求，如下图3所示：SR2非车载充电机189车辆插头R32直流电源正（DC+）直流电源负（DC-）34567设备地（ ）R418923654车辆插座电动汽车 底盘地（ ）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）直流电源正（DC+）直流电源负（DC-）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）7图3 直流充电机充电接口定义示意图4.3.2 接口要求车辆插头、车辆插座包含了9对触头，其电气参数值及功能定义如表1所示。
表1 触头电气参数值及功能定义触头编号/标识额定电压和额定电流功能定义1-（DC+）750V 125A/250A 直流电源正，连接直流电源正与电池正极2-（DC-）750V 125A/250A 直流电源负，连接直流电源负与电池负极3-（）—保护接地（PE），连接供电设备地线和车辆底盘地线4-（S+）30V 2A 充电通信CAN_H，连接非车载充电机与电动汽车的通信线a)5-（S-）30V 2A 充电通信CAN_L，连接非车载充电机与电动汽车的通信线a)6-（CC1）30V 2A 充电连接确认1 7-（CC2）30V 2A 充电连接确认28-（A+）30V 20A 低压辅助电源正，连接非车载充电机为电动汽车提供的低压辅助电源9-（A-）30V 20A 低压辅助电源负，连接非车载充电机为电动汽车提供的低压辅助电源a)非车载充电机控制装置和车辆控制装置应有CAN总线终端电阻，建议为120Ω。
充电机的分类
任务一 充电系统概述
三、蓄电池的充电方式
电动汽车充电方式主要有常规充电方式、快速充电方式、更换电池充电方式、 无线充电方式和移动式充电方式。
（一）常规充电方式 常规充电方式采用恒压、恒流的传统充电方式对电动汽车进行充电，相应的充 电器的工作和安装成本相对比较低。电动汽车家用充电设施（车载充电机）和小 型充电站多采用这种充电方式。车载充电机是电动汽车的一种最基本的充电设备， 如左下蓄电池的充电方法
（二）快速充电 缩短电池的充电时间是提高电动汽车使用方便性的重要一环，通过改进电池结 构以降低内阻和提高反应离子的扩散速率，可以缩短电池充电时间，此外，人们 也一直在研究快速充电的方法。快速充电的本质是通过提高充电电流或充电电压 来加快电池的化学反应速率，提高充电的速度。但是，快速充电的速率是有上限 的，过高的充电速率会造成电池内部压力上升、温度上升、电池内阻增加等现象， 这不仅缩短电池寿命，也使电池可充入容量下降。因此，快速充电的策略是在整 个充电过程中，充电电流不超过可接受充电电流但又尽可能接近它。
充电机的分类
一、 充电机的分类
（1）车载充电机 （2）地面充电机 （3）感应式充电机
充电机的分类
充电机的分类
一、 充电机的分类 （1）车载充电机 车载充电机固定安装在电动汽车上，当需要充电时通过电缆与地面交流电源连
接完成充电，由于只需将车载充电机的插头插接到停车场或其附近的交流电源插 座上或专用的充电桩上即可进行充电，因此车载充电机又称交流充电机。
任务一 充电系统概述
一、 电动汽车充电系统概述 （二）电动汽车对充电系统的基本要求
（1）安全性 包括人员的人身安全和动力电池的安全。 （2）易用性 具有较高的智能性，不需要操作人员过多干预充电过程。 （3）经济性 价格低廉、性能优异的充电设备有助于降低整个电动汽车的成本， 促进电动汽车的商业化推广。 （4）高效性 高效率是对现代电动汽车充电系统的重要要求之一。 （5）低污染性 采用电力电子技术的充电设备是一种高度非线性的设备，会对 供电网及其他供电设备产生有害的谐波污染，而且由于充电设备功率因数低，在 充电系统负载增加时，对供电网的影响也不容忽视。
简述汽车充电机的类型及特点
汽车充电机的类型及特点一、简介汽车充电机是电动汽车充电的设备，可以将电能转化为电动汽车可用的电能。
随着电动汽车的普及，充电机也成为了重要的基础设施。
本文将介绍汽车充电机的类型及其特点。
二、直流充电机（DC）直流充电机是一种将交流电转化为直流电来给电动汽车充电的充电设备。
以下是直流充电机的特点：1. 快速充电直流充电机可以为电动汽车提供较高功率的充电，充电速度快。
充电站通常配备有高功率的直流充电机，可以在短时间内为电动汽车充满电。
2. 适用于长途出行由于充电速度快，直流充电机适合长途出行时快速充电，提高行驶里程。
充电站通常布设在高速公路沿线或城市主要干道上，方便车主在长途行驶中进行充电。
3. 适用于大型车辆直流充电机适用于大型车辆，如公交车、卡车等。
这些车辆通常需要较高功率的充电，直流充电机可以满足其充电需求。
三、交流充电机（AC）交流充电机是一种将交流电直接输入电动汽车进行充电的设备。
以下是交流充电机的特点：1. 方便安装与投资成本低交流充电机可以通过直接接入家庭电源或公共电网进行充电，在安装上相对简单，不需要特殊设备。
同时，由于投资成本较低，交流充电机更加适用于小型车辆。
2. 充电桩建设较易随着电动汽车的普及，公共充电桩建设变得越来越重要。
交流充电机可以在普通的充电桩上进行充电，方便快捷。
3. 充电速度相对较慢由于交流充电机的限制，充电速度相对较慢。
交流充电机通常适用于日常使用中的充电需求，例如在家庭或办公场所进行充电。
四、无线充电机无线充电机是一种采用电磁感应技术实现电能传输的充电设备。
以下是无线充电机的特点：1. 充电便捷无线充电机无需通过插头与电动汽车进行连接，只需要将车辆停在充电区域内即可进行充电，充电过程更加方便。
2. 充电效率较低由于电磁感应技术的限制，无线充电机的充电效率相对较低。
虽然无线充电机的使用便捷性得到提高，但充电时间较长。
3. 适用于特定场景无线充电机适用于特定场景，如停车场、城市道路等。
车载充电机OBC及供应商25强
车载充电机OBC及供应商25强新能源电动汽车的动力系统与传统的燃油汽车不同，“三电”取代了传统的油箱、发动机和变速箱等。
“三电”主要包括驱动系统“大三电”（动力电池、电机控制器和电机），以及电源系统“小三电”（车载充电机OBC、DC/DC变换器和高压配电盒PDU）。
其中车载充电机OBC是决定电动汽车充电功率和效率的关键部件之一，而二极管和IGBT、SiC MOSFET等功率半导体就是实现OBC直流电与交流电变换的关键器件。
一、什么是车载OBC车载充电机（On-board charger）简称OBC，也称为车载充电器，顾名思义就是固定在电动汽车上的充电器，具有对电动汽车动力电池安全、自动充电的能力，主要应用于必须“插电”充电的电动汽车，如纯电动汽车（BEV，纯电池驱动）和插电式混合动力汽车（PHEV）。
作为电动汽车与公共电网之间的接口，OBC能将来自电网的交流电（AC）转化为电动汽车高压电池所需的直流电（DC），为电动汽车的动力电池充电；也能将动力电池的直流电逆变为交流电回馈到电网，实现汽车动力电池和电网之间的能量转换。
OBC也能提供充电时所需的相应的保护功能，包括过压、欠压、过流、欠流等多种保护措施，当充电系统出现异常会及时切断供电。
为提高电气安全性，通常电网侧与车载侧之间需要设置耐电压2500V-3750V的电气隔离层，即隔离型车载充电机（lsolated On-Board Charger，简称为OBC）。
当前，绝大多数的电动汽车均配置的是隔离型车载充电机。
二、OBC结构和电路一般来说，车载充电机可分为单向车载充电机、双向车载充电机和集成式车载充电机。
▪单向车载充电机（Uni-Direction On-Board Charger）：功率单向流动，一般采用高频开关电源技术，拓扑结构分为单级式结构和两级式结构；只有充电功能。
▪双向车载充电机（Bi-Direction On-Board Charger）：功率双向流动，多采用两级变换结构，由双向AC-DC变换器和双向DC-DC变换器构成；既有充电功能，同时还有逆变功能。
车载充电机简介演示
车载充电机外壳的机械强度不够，遇到意 外碰撞或挤压时容易损坏，导致内部电路 暴露，引发短路等安全问题。
防护措施
温度监控
对车载充电机的温度进行实时监控，当温度超过或低于正常范围时， 及时切断电源，防止过充、过放或短路等安全事故发生。
电磁兼容性设计
采用合理的电磁兼容性设计，降低干扰水平，提高车载充电机的电磁 兼容性能，确保其不会对其他电子设备造成影响。
未来，车载充电机产业的发展将更加注重产业链上下游的协同创新和合作，共同打造良好 的产业生态，推动电动汽车产业的可持续发展。
THANKS
谢谢您的观看
电的便利性和安全性。
未来展望
市场规模持续扩大
随着电动汽车市场的快速发展，车载充电机的市场规模也将不断扩大。预计未来几年，车 载充电机市场的年复合增长率将保持在10%以上。
技术竞争加剧
随着市场竞争的加剧，各企业将在技术创新、产品质量、售后服务等方面展开激烈竞争， 推动车载充电机技术的不断进步。
产业生态建设
车载充电机的电路组成
车载充电机一般由变压器、整流器、滤波器、保险丝、电源 开关等组成。
变压器用于将交流电降压为适合充电的电压，整流器将交流 电转化为直流电，滤波器用于滤除电流中的噪声，保险丝和 电源开关则用于保护电路安全。
车载充电机的工作原理
01
车载充电机通过与汽车蓄电池连 接，利用汽车蓄电池的电力为电 子设备充电。
防水结构设计
对车载充电机的接口和外壳进行防水结构设计，确保在雨雪天气或水 浸时不会发生短路或漏电等安全问题。
机械强度设计
对车载充电机的外壳进行机械强度设计，确保在遇到碰撞或挤压时不 会损坏，保障内部电路的安全。
05
车载充电机的市场前景及挑战
电动汽车充电基础知识
电动汽车充电基础知识随着环保意识的提升和科技的进步，电动汽车正逐渐成为未来的交通趋势。
而电动汽车的充电问题一直是人们关注的焦点，因此了解电动汽车充电的基础知识变得尤为重要。
本文将介绍电动汽车充电的几个方面，包括充电类型、充电设备和注意事项。
1. 充电类型电动汽车的充电方式可以分为三种：直流快充、交流快充和交流慢充。
直流快充：直流快充是目前充电速度最快的方式，可以在短时间内将电动汽车的电池充满。
常见的直流快充标准为CHAdeMO和CCS （Combo）两种，分别由日本和欧美采用。
交流快充：交流快充相对于直流快充而言，充电速度较慢，但充电设备更加普及，充电桩的建设也相对容易。
交流快充使用的是国际上通用的交流插座，因此在充电设备的选择上更为灵活。
交流慢充：交流慢充是充电速度最慢的方式，适合在家庭或者工作场所长时间停放的电动汽车，其充电设备简单易用，只需通过普通的家用插座即可完成充电。
2. 充电设备为了方便电动汽车充电，需要使用充电设备，常见的有充电桩和插座两种。
充电桩：充电桩是专门为电动汽车充电而设计的设备，它通过与汽车的充电口相连接，将电能传输到汽车的电池中。
充电桩的建设需符合国家的标准和要求，安装在公共场所、停车场、小区等地方。
插座：插座作为较为简单的充电设备，可以通过普通的家用插座为电动汽车进行慢充。
但需要注意的是，插座充电速度较慢，且存在一定的安全隐患，因此在日常使用中需谨慎操作。
3. 注意事项在使用电动汽车充电时，需要注意以下几点事项：定期检查充电设备的安全性和可用性，确保充电设备正常工作；不要随意更换充电线和充电插头，避免不必要的安全风险；避免长时间的超快充电，过快的充电速度可能会对电池造成损害；避免在恶劣的环境条件下充电，如严重下雨、大风等情况；在使用充电桩充电时，遵守相关规定，不要占用他人的充电桩；如需使用公共充电桩，可以提前查询位置和充电费用。
总结：电动汽车的充电基础知识是购买电动汽车之前必须了解的内容。
电动汽车充电机有哪几种
电动汽车充电机有哪几种充电机是新能源汽车上必不可少的核心部件，车载充电机对所有电动汽车和插电式混合动力车以及增程式电动车来说都是必不可少的装备，即使是换电为主的电动汽车，通常也需配备一个车载充电机，车载充电机可以用普通插座或充电桩充电。
充电桩一般指交流充电桩，只提供交流电力输出，没有充电功能，需要车载充电机连接上对车辆充电。
电动汽车充换电站可为不同型号的车辆电池进行普通和快速充电。
电动汽车充电机根据不同的分类标准可以分成多种类型。
若按安装位置分，可以分为车载充电机和地面充电机；按输入电源分，可以分为单相充电机和三相充电机；按连接方式分，可以分为传导式充电机和感应式充电机；按充电机的使用功能分，可以分为普通充电机和多功能充电机；若按所采用的功率变换元件及控制原理的不同，可以分为磁放大型充电机、相控型充电机及高频开关模块型充电机。
一、车载充电机车载充电机又称交流充电机，安装于电动汽车上，通过插座和电缆与交流插座连接，以三相或单相交流电源向电动汽车提供充电电源。
车载充电机的优点是不管车载蓄电池在任何时候、任何地方需要充电，只要有充电机额定电压的交流插座，就可以对电动汽车进行充电。
车载充电机的缺点是受电动汽车的空间所限，功率较小，输出充电电流小，蓄电池充电的时间较长。
车载充电机与充电电源连接如图6-1所示。
车我电缆和捕头图车载充电机与充电电源连接二、地面充电机地面充电机又称直流充电机，指采用直流充电模式为电动汽车动力蓄电池总成进行充电的充电机。
直流充电模式是以充电机输出的可控直流电源直接对动力蓄电池总成进行充电。
地面充电机安装于固定的地点，充电机的交流输入电源已事先连接完成。
充电机的直流输出端在充电操作时再与电动汽车连接。
地面充电机的功率较大，可以提供几百千瓦的充电功率，可以为电动汽车进行快速充电。
电动汽车与地面充电机充电连接如图6-2所示。
三、单相充电机充电机的交流输入电源为单相电源，功率较小，一般用于车载充电机。
EVQC30-电动汽车快速充电机使用说明书(许继)
EVQC30电动汽车快速充电机使用说明书许继电源有限公司1、概述EVQC30系列一体式电动汽车整车直流充电机主要用于电动大巴的日常充电和电动轿车的中快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力电池提供直流电能，操作简便，是各类电动汽车的快速充电设备。
2、环境条件a）环境温度：正常工作环境温度-20 C〜+50 C,存储温度-40 C〜+70 C；b）海拔高度w 2000 m ;c）相对温度：5%〜95 %，无凝结。
充电机外形图信号指示灯人机界面急停按钮键盘与刷卡区充电枪及插座4.3直流充电机接口 4.3.1接口定义充电机与电动汽车充电接口定义应能满足 GB/T 20234.3-2011的要求，如下图3所示：图3直流充电机充电接口定义示意图4.3.2接口要求车辆插头、车辆插座包含了9对触头，其电气参数值及功能定义如表1所示 表1触头电气参数值及功能定义图2充电机外形图非车载充电机急停按钮充电枪及插座车辆插头直流电源正（DC+） 直流电源负（DC-） 设备地（.） 充电通信CAN_H （S+） 充电通信CAN_L （S-）充电连接确认（CCI ） 充电连接确认（CC2） 低压辅助电源正（A+）低压辅助电源负（A-）车辆插座电动汽车直流电源正（DC+）直流电源负（DC-） 底盘地（工）充电通信CAN_H （ S+） 充电通信CAN_L （ S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）车辆插头、车辆插座的触头布置方式如图4和图5所示图4车辆插头触头布置图图5车辆插座触头布置图1、充电机的构成和电气原理充电机主回路包括输入交流进线开关、充电机模块、输出控制接触器和充电接口连接器；二次回路包括“启停”控制继电器、“急停”按钮、直流智能电能表、充电机智能控制器、读卡器、运行状态指示灯和人机交互设备（液晶、键盘或触摸屏（选配））。
电动汽车整车充电机使用说明书
电动汽车整车充电机使用说明书许继电动汽车充电站事业部1.概述电动汽车整车充电机可以用来为纯电动汽车充电，蓄电池不用从车上拆卸下来，充电快捷方便。
充电机可与电动车上的电池进行通讯，按照电池的信息，自动、快速、安全地完成充电，无需人在旁边看守和手动操作。
充电机主要由交直流功率变换和直流输出控制两部分组成，按组合形式分为一体式和分体式两种。
一体式充电机指交直流功率变换和直流输出控制两部分组合为一体的形式，适用于室外安装使用。
分体式充电机指交直流功率变换和直流输出控制两部分分立为两个单体的形式，它们之间通过电缆连接组成一套完整的充电机。
分体式充电机中完成交直流功率变换的部分称为整流器柜，一般采用标准机柜形式提供，适用于室内安装；分体式充电机中完成直流输出控制的部分称为直流充电桩，提供用户交互界面和直流输出接口，在室外安装使用。
2．使用环境条件1)工作温度：－10℃～＋40℃（室内）；－20℃～＋50℃（室外）。
2)相对湿度：5％～95％。
3)海拔高度：≤2000米。
特殊地区使用时，根据当地的环境条件确定。
如西北与东北地区的室外工作温度满足－30℃～＋50℃。
3．规格型号充电机系统由充电功率模块、充电监控模块和保护开关、接触器、用户终端设备等组成，其型号规格定义如下。
ZCD10-□/□标称输出电压（单位：V，指最高输出电压）额定输出电流（单位：A）产品系列号智能充电机产品系列号定义如下：11――指充电机由ZCD11系列充电模块和ZCDK-11监控模块构成；12――指充电机由ZCD12系列充电模块和ZCDK-12监控模块构成。
4．技术参数1)输入电压：三相五线；电压范围380VAC±20%；频率50HZ±2%2)输入功率因数：≥0.94。
3)输入谐波电流总畸变率：≤27％。
4)额定输出功率：N×10kW（N=1、2、3......）。
5)输出电压范围：100～200V；200～400V；250～500V；350～700V。
新能源汽车充电枪
新能源汽车充电枪随着环保意识的增强，新能源汽车在市场上的销量也不断增长。
然而，对于新能源汽车来说，充电设施是其发展不可或缺的一环。
而充电枪作为新能源汽车的主要充电设备，其稳定性、安全性以及充电速度等方面具有极为重要的意义。
本文将从充电枪的工作原理、类型以及未来发展趋势等方面进行分析与讨论。
首先，充电枪作为新能源汽车的充电设备，其工作原理是基于电力传输的基础上。
充电枪会将电能传输到新能源汽车的电池组中，使其得到充电。
在新能源汽车充电过程中，充电枪会通过电缆与汽车的充电接口相连，将电能传输进入汽车中。
其次，充电枪的类型有很多种类，其中最常见的是交流充电枪和直流充电枪。
交流充电枪适用于家庭充电、商务充电等场景，其充电速度较慢。
而直流充电枪则适用于快速充电场景，可以快速为汽车充电，充电速度更快。
除此之外，还有一些针对特定场景的充电枪，比如特斯拉超级充电器等。
再次，新能源汽车充电枪在未来的发展趋势中有很大的潜力。
首先，充电枪的充电速度将更加快速，以满足用户的需求。
随着技术的不断进步，充电枪将拥有更高的功率输出能力，从而实现快速充电。
其次，充电枪的充电接口将更加智能化。
未来的充电枪可能会具备自动辨识车型、自动对接充电口等功能，提高用户的充电体验。
此外，充电枪的稳定性和安全性也将得到更好的保障，减少充电中的故障和安全风险。
总之，充电枪作为新能源汽车的主要充电设备，在新能源汽车的发展中具有举足轻重的地位。
充电枪的工作原理是基于电力传输的，其类型有交流充电枪和直流充电枪等。
在未来，充电枪将呈现出更快的充电速度、智能化的充电接口以及更高的稳定性和安全性。
相信随着新能源汽车市场的不断发展，充电枪也将得到更好的发展与应用，为用户提供更便捷、高效和安全的充电服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动汽车充电机有哪几种
充电机是新能源汽车上必不可少的核心部件，车载充电机对所有电动汽车和插电式混合动力车以及增程式电动车来说都是必不可少的装备，即使是换电为主的电动汽车，通常也需配备一个车载充电机，车载充电机可以用普通插座或充电桩充电。
充电桩一般指交流充电桩，只提供交流电力输出，没有充电功能，需要车载充电机连接上对车辆充电。
电动汽车充换电站可为不同型号的车辆电池进行普通和快速充电。
电动汽车充电机根据不同的分类标准可以分成多种类型。
若按安装位置分，可以分为车载充电机和地面充电机；按输入电源分，可以分为单相充电机和三相充电机；按连接方式分，可以分为传导式充电机和感应式充电机；按充电机的使用功能分，可以分为普通充电机和多功能充电机；若按所采用的功率变换元件及控制原理的不同，可以分为磁放大型充电机、相控型充电机及高频开关模块型充电机。
一、车载充电机
车载充电机又称交流充电机，安装于电动汽车上，通过插座和电缆与交流插座连接，以三相或单相交流电源向电动汽车提供充电电源。
车载充电机的优点是不管车载蓄电池在任何时候、任何地方需要充电，只要有充电机额定电压的交流插座，就可以对电动汽车进行充电。
车载充电机的缺点是受电动汽车的空间所限，功率较小，输出充电电流小，蓄电池充电的时间较长。
车载充电机与充电电源连接如图6-1所示。
二、地面充电机
地面充电机又称直流充电机，指采用直流充电模式为电动汽车动力蓄电池总成进行充电的充电机。
直流充电模式是以充电机输出的可控直流电源直接对动力蓄电池总成进行充电。
地面充电机安装于固定的地点，充电机的交流输入电源已事先连接完成。
充电机的直流输出端在充电操作时再与电动汽车连接。
地面充电机的功率较大，可以提供几百千瓦的充电功率，可以为电动汽车进行快速充电。
电动汽车与地面充电机充电连接如图6-2所示。
三、单相充电机
充电机的交流输入电源为单相电源，功率较小，一般用于车载充电机。
四、三相充电机
充电机的交流输入电源为三相电源，功率较大，一般用于地面充电机。
五、传导式充电机
传导式充电机的输出直接连接到电动汽车上，两者之间存在实际的物理连接，电动汽车上不装备电子电路。
六、感应式充电机
感应式充电机利用电磁感应耦合方式向电动汽车传输电能，两者之间没有物理连接。
充电机分为地面部分和车载部分。
七、普通充电机
普通充电机只提供对蓄电池的充电功能，无自动控制、对电网谐波的抑制及无功补偿等功能。
对蓄电池的充电由人工手动控制。
八、多功能充电机
多功能充电机除提供对电动汽车蓄电池的充电功能外，还能够提供诸如对电动汽车蓄电池进行容量测试、对电网谐波的抑制、无功补偿及负载平衡等功能。
九、磁放大型充电机
磁放大型充电机由饱和电抗器和整流变压器构成，利用饱和电抗器的调整绕组进行调压，接线简单，调试方便，但容量较小。
十、相控型充电机
相控型充电机由接在隔离变压器二次绕组上的晶闸管整流器进行调压，接线较复杂，容量较大。
十一、高频开关模块型充电机
高频开关模块型充电机将高频开关频率结合脉宽调制技术应用在开关电源上，取消了庞大的隔离变压器。
它在高频化、小型化及模块化上有很大进展，具有输出稳流、稳压精度高，纹波系数小等优点。
充电机至少应能为锂离子蓄电池、铅酸蓄电池和镍氢蓄电池三种动力蓄电池中的一种充电。
