MYT直线轴承
了解直线轴承
02 直线轴承的分类
分类：
1、标准型、间隙调整型直线轴承、开口型直线轴承、加长型直线轴承、通用性直线轴承。 2、法兰式直线轴承可分为：圆法兰型、方法兰型、椭圆法兰型、导向圆法兰型、导向方法兰型、 导向椭圆法兰型、加长圆法兰型。
规格：
直线轴承的规格有LM和LME、LIN-11和LIN-12、KH几大系列，其中LM系列用于亚洲、东南亚地 区，以公制尺寸为标准，配用的直线轴外径公差一般是h7。LME系列多用于欧美、德、意等地区， 以英制尺寸为标准，也有公制尺寸，配用的直线轴外径公差一般是g6。LIN-11代表欧洲标准型塑 料直线轴承，采用卡簧限位安装，而LIN-12系列则是窄型设计，直接采用其外径与安装座孔紧配 合安装，主要是为了节约安装空间。
直线轴承
Байду номын сангаас
目录
Content
01 直线轴承的定义 02 直线轴承的分类
03 直线轴承的安装
01 直线轴承的定义
金属直线轴承是一种以低成本生产的直线运动系统，主要用于无限行程与圆柱轴配合使用。而塑 料直线轴承是一种自润滑特性的直线运动系统。两种直线轴承最大的区别就是金属直线轴承是滚 动摩擦，轴承与圆柱轴之间是点接触，所以它适合低载荷高速运动；而塑料直线轴承是滑动摩擦， 轴承与圆柱轴之间是面接触，它则适合高载荷中低速运动。
直线轴承是一种以低成本生产的直线运动系统，用于无限行程与圆柱轴配合使用。直线轴承按规 格制式分为LM和LME两大系列，LM系列用于亚洲，LME系列多用于欧洲。 除尺寸不同，孔径公差不同外，其结构大致一样。
03 直线轴承的安装
1、在安装直线轴承之前必须先清除机械安装面的毛边、污物及表面伤痕。直线轴承涂有防锈油，安 装前请用清洗油类将基准面洗净后再安装，通常基准面清除防锈油后易生锈，建议用润滑油涂抹黏度 较低的主轴。 2、将用直线轴承轻轻安置在床台上，使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴 合。安装使用前要确认螺丝孔是否吻合，假设底座加工孔不吻合又强行锁紧螺栓，会大大影响组合精 度与使用品质。 3、由中央向两侧按顺序将直线轴承的定位螺丝旋紧，使轨道与垂直安装 面贴合，由中央位置开始向 两端迫紧可以得到较稳定的精度。垂直基准面稍旋紧后，加强侧向基准面的锁紧力，使直线轴承能够 切实贴合侧向基准面。 4、使用扭力扳手依照各种材质一一锁紧扭矩，将直线轴承滑轨的定位螺丝慢慢旋紧。 5、使用相同安装方式安装副轨，且个别安装滑座至主轨与副轨上。注意滑座安装上线性滑轨后，后 续许多附属件由于安装空间有限无法安装，必须于此阶段将所须附件一并安装。 6、轻轻安置移动平台到直线轴承主轨与副轨的滑座上，然后锁紧移动平台上的侧向迫紧螺丝，安装 定位后即可完成。
直线轴承产品说明分析
直线轴承产品说明书一、基本概念：直线轴承是一种精度高、成本低、摩擦阻力小的直线运动系统。
直线轴承是和导向轴组合使用的，利用滚珠的滚动运动实现无限直线运动的直动系统。
由于承载球与轴呈点接触，故使用载荷小。
钢球以极小的磨擦阻力旋转，从而能获得高精度的平稳运动二、结构三、工作过程直线轴承是在外圈之内装有钢球保持架，保持架装有多个滚球，滚珠作无限循环运动。
保持架的两端以密封垫挡圈固定，在各钢球受力工作的直线轨道方向上设有缺口窗，此部分是使受载荷的钢球与轴作滚动接触，用非常低的磨擦系数相对移动。
因此直线球轴承为机械设备、自动化设备、节能设备等最合适选用的轴承。
四、分类：1、按材质分外壳：不锈钢、轴承钢、铝合金（带座直线轴承）；保持架：有树脂、不锈钢、轴承钢；表面处理：镀铬、镀镍、表面阳极氧化（直线轴承外固定座）等等；我司目录收录的直线轴承是外壳轴承钢、内衬树脂保持架，表面没有处理的产品；带座直线轴承是以上普通直线轴承外镶铝合金座。
2、按形状分开口型、封闭型；直柱型、单衬型（普通型）、双衬型（加长型）；带法兰单衬型，带法兰双衬型；两面切割法兰型、中间切割法兰型、四面切割法兰型；带固定座加高方形（固定座材质铝合金，表面阳极氧化）、带固定座加宽方型等等。
3、按系列分直线轴承按系列分，分为两大系列即LM和LME系列.LM系列用于亚洲，东南亚国家，日本，韩国，中国等。
LME系列多用于欧洲，美国，德国，意大利等地区。
两大系列结构特点，除尺寸不同，孔径公差不同，其结构大致一样。
例1：LM 203242 UU OPLM 表示直线第一系列标准203242 表示尺寸结构孔径外径长度UU 表示双密封结构 OP 表示开口型盘起订货代码：LMUUOP20例2：LME 203245 UU AJLME 表示直线第二系列标准203245 表示尺寸结构孔径外径长度UU 表示双密封结构 AJ 表示间隙可调盘起订货代码：LMUUAJ20五、使用示例1、直柱型2、带法兰型3、嵌入式法兰型（直线轴承需要承受载荷时）4、中间法兰型（行程变长时，最好使用加长轴承进行支撑）5、带座直线轴承6、带座直线轴承与导向轴用导轨的配合六、注意事项1、将导向轴插入直线轴承中时，请对准中心，并慢慢插入，否则会导致滚珠脱落或者保持器变形；2、直线轴承在结构上不适合旋转运动，如果强行旋转，可能导致意想不到的事故，敬请注意；3、直线轴承不适合反复插拔。

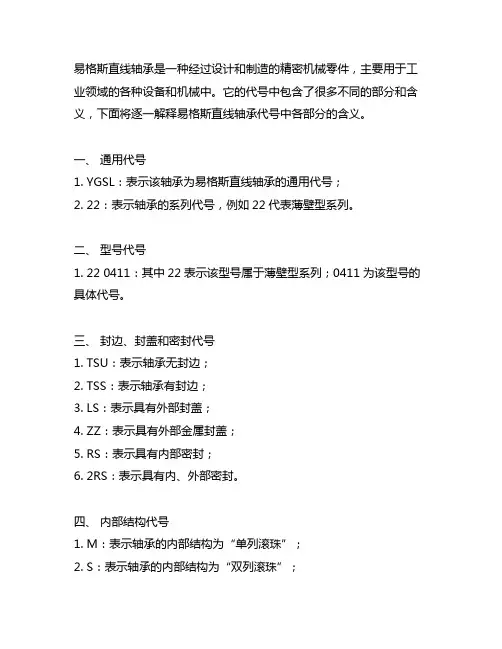

易格斯直线轴承代号各部分含义
易格斯直线轴承是一种经过设计和制造的精密机械零件，主要用于工业领域的各种设备和机械中。
它的代号中包含了很多不同的部分和含义，下面将逐一解释易格斯直线轴承代号中各部分的含义。
一、通用代号1. YGSL：表示该轴承为易格斯直线轴承的通用代号；2. 22：表示轴承的系列代号，例如22代表薄壁型系列。
二、型号代号1. 22 0411：其中22表示该型号属于薄壁型系列；0411为该型号的具体代号。
三、封边、封盖和密封代号1. TSU：表示轴承无封边；2. TSS：表示轴承有封边；3. LS：表示具有外部封盖；4. ZZ：表示具有外部金属封盖；5. RS：表示具有内部密封；6. 2RS：表示具有内、外部密封。
四、内部结构代号1. M：表示轴承的内部结构为“单列滚珠”；2. S：表示轴承的内部结构为“双列滚珠”；3. E：表示轴承的内部结构为“一对单列滚珠”。
五、清洗、润滑代号1. P0：表示不清洗不润滑；2. P6：表示预润滑；3. P5：表示轴承经过清洗；4. P6：表示轴承经过磷化处理并预润滑。
六、加强式代号1. C：表示轴承采用加强式设计。
七、稳固性代号1. H：表示轴承为高可靠性稳固性设计。
以上就是易格斯直线轴承代号中各部分的含义，通过了解这些代号的含义，我们可以更好地选择和使用适合自己需求的轴承产品。
让我们来详细解释一下易格斯直线轴承代号中各部分的含义以及其在实际应用中的重要性。
一、通用代号1. YGSL：易格斯直线轴承的通用代号。
这个代号是易格斯直线轴承产品的标志，它代表着产品的品牌和质量保证。
作为制造商，易格斯对轴承产品的品质把控非常严格，保证产品的每一个细节都符合标准，以满足客户的需求。
2. 22：这个数字是轴承产品的系列代号。
在易格斯直线轴承产品中，不同的系列代号代表着轴承产品在外形、尺寸、承载能力等方面的不同特点。
了解并选择适合的系列代号对于使用者来说非常重要，因为不同的系列代号适用于不同的工作环境和工作要求。
直线轴承操作方法
直线轴承操作方法直线轴承是一种常用的机械装置，广泛应用于工业生产中。
它能够承受较大的轴向力和横向力，能够实现直线运动，并能够保持相对稳定的运转。
下面，我将介绍一下直线轴承的操作方法。
1.安装准备在安装直线轴承之前，首先需要对工作环境进行彻底的清洁，并检查轴承和相关部件是否完好无损。
确保表面没有明显的异物，同时检查轴承及其周边部件的配合尺寸是否符合要求。
此外，还需要选择适合的润滑剂，并对润滑系统进行检查和维护。
2.安装轴承要正确安装直线轴承，首先需要将轴承沿着轴向放置到安装位置上。
注意，安装之前要先将轴承和底座进行清洗，去除油污和灰尘，并保持干燥。
同时，要确保底座和附件都安装牢固，相互之间没有松动或空隙。
在安装过程中，应该注意轴承的定位，确保其与其他部件依靠制定的安装规范相协调。
3.调整轴承调整直线轴承的方法多种多样，可以根据具体情况选择合适的方法进行调整。
首先，可以使用调整螺栓来调整轴承的位置。
调整螺栓可以根据需要进行上下调整，以改变轴承相对于工作平面的位置。
其次，可以通过更换调整垫片、调整螺母或调整圈等方法来改变轴承的工作间隙和位置。
4.润滑轴承直线轴承在工作过程中需要保持良好的润滑状态，以减少轴承的磨损和摩擦。
润滑剂应根据轴承和工作环境的要求选择合适的类型和规格。
在润滑过程中，要注意使用适量的润滑剂，并确保其均匀地涂覆在轴承表面上。
如果需要，润滑剂应根据工作情况进行定期更换，以维持润滑剂的性能和效果。
5.测试和监测在直线轴承安装和调整完成后，应进行测试和监测，以确保其正常工作。
可以使用各种测试仪器和设备，如测振仪、温度计等，对轴承进行振动、温度等参数的检测和记录。
此外，还可以通过观察油液的颜色和状态，判断润滑系统是否正常运行。
如果发现任何异常情况，应及时采取相应的措施进行处理和修复。
总的来说，直线轴承的操作方法包括安装准备、安装轴承、调整轴承、润滑轴承和测试监测等环节。
正确的操作方法可以保证直线轴承的正常运转，延长其使用寿命，提高工作效率。
直线轴承规格尺寸型号
直线轴承规格尺寸型号什么是直线轴承直线轴承是一种范围广泛应用于机械领域的关键零件，主要用于支撑和引导运动部件。
它能够承受来自不同方向的力和扭矩，使运动更加平稳，并降低摩擦和能量损耗。
直线轴承通过直线滑动或滚动方式提供支撑，主要分为滑动轴承和滚动轴承两种。
其中，滚动轴承通常使用滚动元件（如滚珠或滚子）来减小摩擦，而滑动轴承则通过一个润滑剂膜来实现，使得摩擦力较小。
直线轴承的规格尺寸直线轴承的规格尺寸是指直线轴承的相干尺寸以及规格参数。
不同的机械设备和应用场景对直线轴承的要求不同，因此存在着多种不同的直线轴承规格尺寸型号。
直线轴承的尺寸参数直线轴承的尺寸参数包括直径、长度、承受负荷、速度限制等。
这些参数对于选择合适的直线轴承非常重要，因为不同的参数对应着不同的使用环境和工况要求。
直线轴承的型号命名规则直线轴承的型号命名通常包括品牌、尺寸和结构等信息。
各个品牌对于型号命名的规则可能有所不同，但一般都会遵循一定的规范，以便用户能够更容易地理解和选择合适的直线轴承。
直线轴承的选型原则选择合适的直线轴承是确保机械设备高效运行的关键。
在选型过程中，需要考虑以下几个原则：轴承负荷能力直线轴承的负荷能力是指它能够承受的最大载荷。
根据实际工作负荷，选择具有足够承载能力的直线轴承非常重要，以保证运动的稳定性和安全性。
工作速度限制直线轴承的工作速度限制是指轴承在一定负荷下的最高转速。
如果工作速度超过轴承的限制，会导致轴承温升过高、损坏或失效等问题。
因此，在选型时需要注意工作速度是否在规定范围内。
承载刚度承载刚度是指直线轴承在承受载荷时的刚度。
直线轴承的承载刚度越高，代表它在工作中变形越小，能够提供更好的支撑和导向效果。
使用环境要求直线轴承的使用环境对于选型也有影响，例如温度、湿度和腐蚀等因素需要考虑。
在恶劣环境中，需要选择具有防护措施或耐腐蚀性能的直线轴承。
直线轴承的应用领域直线轴承广泛应用于众多机械设备和工业领域，包括但不限于以下几个方面：数控机床直线导轨和直线滚动组件作为数控机床的核心部分，承载着高速、高精度的运动，直线轴承在其中起到至关重要的作用。
直线轴承的配合与装配事项
直线轴承的配合与装配事项一、直线轴承结构直线轴承是一种以低成本生产的直线运动系统，主要通过直线行程与圆柱轴承配合使用。
直线轴承具有摩擦小，且比较稳定，不随轴承速度而变化，能获得灵敏度高、精度高的平稳直线运动，相对比下直线轴承冲击载荷能力较小，承载能力较差，且在高速运行的过程中振动和噪音大。
直线运动球轴承的结构如图1直线轴承结构所示，它由轴承外套、保持架、钢球及密封挡板组成。
当轴承外套沿轴线方向移动时，利用固定在其上的保持架推动钢球直接在导向轴LM光轴上滚动。
钢球密布在保持架内并能在保持架内循环滚动。
图1.直线轴承结构直线轴承常见的种类：➢标准型（套筒型）的直线运动球轴承外形面是高精度的圆柱面，它与直线运动轴承有较高的同轴度，可以直接安装在轴承内部使用，两端用挡圈或者压盖固定住。
（公司中常应用的型号，以下主要针对此种轴承中的LM型诉说）。
➢间隙调整型的直线运动球轴承此种可以获得很小的径向间隙，保证轴承具有较高的径向工作进度。
➢开口型的直线运动球轴承此种外圈有一个很大的开口，相当于一列钢珠球回路宽度，这种轴承可用于轴已经固定在支撑杆或者支座上，以防止轴弯曲的场合。
当直线轴较长，所承载的负荷较小时，使用此种可以解决直线轴承容易弯曲的局面。
二、直线轴承的规格及公差1. 直线轴承的规格如图表所示：型 号 主 要 尺 寸 及 精 度(mm)径向间隙(max) μm 基本定格荷重(kgf)标准型钢珠条数OP钢珠 条数重量 (g) dr (mm) 公差 (μm) D (mm) 公差 (μm) L(mm) 公差(μm) B(mm) 公差(μm) W (mm) D1 (mm) h (mm) h1(mm) θ 动定格C静定格COLM4uu LM5UU 4 4 - - - - 2 4 4 5 0-8 81012 15- 10.2-11.1 -9.6 11 - - - - -5 -5 9 17 13 21 LM6UU LM8SUU 4 4 - - - - 8 11 6 8 0 -9 12 15 0 -1119 17 0 -0.2 13.5 11.5 0 -0.2 1.1 1.1 11.5 14.3 1 1 - - - - -5 -5 20 17 27 23 LM8UU LM10UU 4 4 - - - - 1630 810 1519 24 29 17.5 22 1.1 1.3 14.3 18 1 1- -- - -5 -5 27 38 41 55 0-13 LM12UU LM13UU 4 4- - - - 31.5 43 12 132123 3032 2323 1.3 1.3 20 22 1.5 1.5 - -- --5 -742 51 60 78 LM16UU LM20UU 5 5 LM16UUOP LM20UUOP 4 4 69 87 16 200 -1028 32 37 4226.5 30.51.6 1.6 27 30.5 1.5 1.5 11 11 80° 60° -7 -978 88119 1400 -16 LM25UU LM30UU 6 6 LM25UUOP LM30UUOP 5 5 220 250 25 30 40 45 59 64 0-0.3 41 44.5 0-0.3 1.85 1.85 38 43 2 2.5 12.5 15 50° 50° -9 -9 100 159159 279 LM35UU LM40UU 6 6 LM35UUOP LM40UUOP 5 5 390 585 35 40 0 -1252 60 0 -197080 49.5 60.5 2.1 2.1 49 57 2.5 3 17 20 50° 50° -13 -13 169 219 319 409 LM50UU LM60UU 6 6 LM50UUOP LM60UUOP 5 5 1580 2000 5060 8090 10011074 852.63.15 76.5 86.5 3 3 25 30 50° 50° -13 -16 389 479808 10190/-15 0/-22 2. LM--UU 型标准的型3. LM—LUU(加长型)标准的型;4. LM型轴承的专用轴制作直线轴承的LM光轴时，由于钢球直接在轴表面上滚动，因此要充分考虑轴的硬度、表面粗糙以及尺寸精度。
直线轴承设计手册
直线轴承设计手册摘要：1.直线轴承设计手册概述2.直线轴承的分类与特点3.直线轴承的设计要素4.直线轴承的选型与计算5.直线轴承的安装与维护6.直线轴承的性能测试与分析7.直线轴承的发展趋势与展望正文：【直线轴承设计手册概述】《直线轴承设计手册》是一本针对直线轴承设计、选型、安装、维护和性能测试的专业指南。
该手册系统地介绍了直线轴承的分类、特点、设计要素、选型与计算、安装与维护以及性能测试与分析等方面的内容，旨在为广大工程技术人员提供一本实用的参考工具。
【直线轴承的分类与特点】直线轴承主要分为以下几类：滑动轴承、滚动轴承、静音轴承、磁悬浮轴承等。
各类轴承具有不同的特点，如滑动轴承具有承载能力大、耐高温、抗振性好等特点；滚动轴承具有摩擦系数小、精度高、寿命长等特点。
【直线轴承的设计要素】直线轴承的设计要素包括：轴承类型、轴承尺寸、承载能力、工作温度、润滑方式、防尘与密封等。
设计时需要根据实际工况和性能要求，综合考虑这些要素，选择合适的轴承。
【直线轴承的选型与计算】直线轴承的选型主要依据工况参数、轴承性能要求和技术条件等。
计算时需要考虑轴承的承载能力、寿命、摩擦力、温升等因素，确保轴承在使用过程中能够满足性能要求。
【直线轴承的安装与维护】直线轴承的安装需要注意以下几点：轴与轴承座的同轴度、轴承的游隙调整、防尘与密封等。
维护方面，要定期检查轴承的磨损、润滑情况和运行状态，发现问题及时处理，以保证轴承的正常运行。
【直线轴承的性能测试与分析】直线轴承的性能测试主要包括承载能力、寿命、摩擦力、温升等方面。
通过测试数据和分析，可以了解轴承的性能状况，为优化设计和提高使用效果提供依据。
【直线轴承的发展趋势与展望】随着工业技术的不断发展，直线轴承在承载能力、精度、寿命、润滑等方面将取得更大的突破。
直线轴承：五步学会选择直线轴承的尺寸
直线轴承：五步学会选择直线轴承的尺寸直线轴承是一种广泛应用于各种机械设备中的轴承类型，它通过支持和限制相对运动来达到减少摩擦、消除振动、降低噪声等作用。
直线轴承的性能很大程度上取决于其尺寸的选择，本文将介绍五步帮助你选择直线轴承的尺寸。
第一步：了解直线轴承的类型直线轴承主要有滑动直线轴承、滚动直线轴承和磨擦直线轴承三种类型。
前两者使用滑动、滚动或滑滚混合的原理来支撑和运动轴承座；后者则是通过使用摩擦力来实现工作。
在选择尺寸时，应该考虑轴承的类型和所在的环境，以确定最有效的尺寸选择。
第二步：了解直线轴承的负载能力每个直线轴承都有其负荷容量限制，即最大功率或负荷水平，以确保其在使用时不会受到太大的压力或损坏。
轴承的负载能力可以通过其内部设计和材料选择来优化，因此在选择尺寸时需要尽可能了解其负载能力。
第三步：测量轴承座的比较尺寸选择直线轴承尺寸的过程中，必须先测量两个或更多轴承座的细节和比较尺寸。
直线轴承应该与轴承座和滑动表面的直线匹配度达到合适的水平，这意味着它们应该能够呈现完美的几何形状，以便实现紧密组合。
应该使用准确的测量仪器，并进行多次测量以确保其准确性。
第四步：评估工作环境和条件选择直线轴承尺寸的过程中，还需要考虑到工作条件。
例如，所需的轴承尺寸通常会因应用条件、应力和环境变化而变化。
因此，应考虑工作环境，包括温度、湿度、化学品、抗腐蚀性等因素，以便选择满足要求的轴承尺寸。
第五步：选择与应用相匹配的轴承尺寸经过前面几个步骤之后，就可以得出可以选择的合适直线轴承的尺寸范围。
在继续选择的过程中，还要考虑到轴承的价格和供货情况，以确保最终选择是实用而且可被实现的。
综上所述，选择合适的直线轴承尺寸的过程需要一定的经验和技能，可以依靠供应商或专业的工程师提供帮助。
结论选择直线轴承尺寸的过程与一些关键的知识和技能有关，包括轴承负载容量、工作环境和应用条件等。
通过按照这五个步骤来选择直线轴承尺寸，您可以在合理的时间范围内选择到最适合您应用的尺寸，以提高机器和设备的效率和可靠性。
直线轴承
东莞怡合达自动化科技有限公司
简介
• 直线轴承是一种以低成本生产的直线运动系统，用于无限行程与圆柱轴配合使用。由于承载 球与轴呈点接触，故使用载荷小。钢球以极小的摩擦阻力旋转，从而能获得高精度的平稳运 动。
• 特征：直线轴承是与淬火直线传动轴配合使用。作无限直线运动的系统。负荷滚珠和淬火传 动轴因为是点接触，容许载荷较小，但直线运动时，摩擦阻力最小，精度高，运动快捷。
直线轴承的分类
• （1）标准型直线轴承、间隙调整型直线轴承 、开口型直线轴承、加长型直线轴承、通用性 直线轴承
• （2）法兰式直线轴承可分为：圆法兰型、方 法兰型、椭圆法兰型、导向圆法兰型、导向方 法兰型、导向椭圆法兰型、加长圆法兰型。
直线轴承分类
• （1）标准型直线轴承、间隙调整型直线轴承、开口型直线轴承、加长型直线轴承
直线轴承分类
• 加长法兰型：圆法兰、方法兰、ห้องสมุดไป่ตู้圆法兰（对边法兰）
2
加长法兰型
圆法兰：公称直径d=6-30mm 材质SUJ2(高碳轴承钢）；保持架为树脂材质 ，密封圈为丁晴橡胶，表面可选无电解镀镍；可选择反向沉孔型
方法兰：公称直径d=6-30mm 材质SUJ2(高碳轴承钢）；保持架为树脂材 质，密封圈为丁晴橡胶，表面可选无电解镀镍；可选择反向沉孔型
椭圆法兰：又名对边法兰型；公称直径d=6-30mm 材质SUJ2(高碳轴承钢 ）；保持架为树脂材质，密封圈为丁晴橡胶，表面可选无电解镀镍；可选 择反向沉孔型
直线轴承分类
• 导向法兰型：圆法兰、方法兰、椭圆法兰（对边法兰）
3
导向法兰型
圆法兰：公称直径d=6-30mm 材质SUJ2(高碳轴承钢）；保持架为树脂材质 ，密封圈为丁晴橡胶，表面可选无电解镀镍；可选择螺纹孔安装型
直线轴承的作用
直线轴承的作用直线轴承是机械装置中广泛应用的一种精密部件，用于支撑旋转螺旋运动的机构，使其在运动过程中平稳流畅，同时也承担着传递载荷、减少摩擦等作用。
直线轴承的功能与性能直接影响到机械设备的工作效率和稳定性，因此在机械设计和制造中起着不可替代的重要作用。
一、直线轴承的基本构造直线轴承属于滑动轴承，由轴承套、衬垫和滚动体三部分组成。
其中，轴承套是轴承的支撑部件，一般选取优质的钢材或铜材进行制造，其表面经过一定的处理工艺达到光滑度和硬度的要求。
衬垫则是直线轴承对摩擦系数的调节器，通常选用有机材料或极低摩擦系数的耐蚀材料，用来固定和保护轴承套以及滚动体。
滚动体是直线轴承的重要组成部分，根据不同的结构和转动方式，有采用钢球、滚子或滑块的三种形式。
二、直线轴承的作用1、支撑力和载荷直线轴承作为机械部件中一条直线运动的支撑部件，其最基本的作用就是支撑力和承担载荷。
直线轴承的内部结构设计，可以适当降低轴承间的距离和摩擦力，从而有效地减轻载荷的影响，保证运转时的平稳度和可靠性。
2、减少摩擦直线轴承体现了其作为滑动轴承的优点，具有自润滑、无噪音等特点。
在轴承与轴之间，轴承内部加入了某些润滑剂，使轴承的表面保持良好的润滑状态，在工作过程中摩擦磨损减少，降低能耗。
这种无油润滑的设计方式是直线轴承的一大优点。
3、提高精度直线轴承常用于工作精确的机械系统中，如机床和自动生产线等工业领域。
直线轴承通过优秀的内部结构设计，降低了摩擦系数，保证了轴承间的间隙，提高了工作精度。
基本上滑动摩擦力可以做到十分微小的程度，也因此使得机器的工作精度得到了提升。
4、提高使用寿命通过合理的轴承设计和使用优质的轴承材料，可以有效提高轴承的使用寿命。
轴承材料的好坏、制造工艺的精良与否，都对轴承的寿命产生非常重要的影响，因此在选型和使用过程中，需仔细考虑到这些因素，把握不同的轴承选型以提升轴承的寿命。
三、不同类型轴承的应用场景直线轴承因为其结构的特殊性，其应用场景也是有所不同的。
直线轴承规格尺寸型号
直线轴承规格尺寸型号引言直线轴承是一种常见的机械元件，广泛应用于各种工业领域。
它能够在机械系统中承受和传递轴向力和径向力，使得机械系统能够平稳运行。
直线轴承的规格尺寸和型号是选择和设计直线轴承时的重要参考依据。
本文将详细介绍直线轴承的规格尺寸和型号，以及其相关知识。
规格尺寸直线轴承的规格尺寸通常包括内径、外径、长度和滚珠直径等参数。
这些参数决定了直线轴承的适用范围和承载能力。
内径直线轴承的内径是指轴承内圈的直径，通常用单位毫米（mm）表示。
内径的大小直接影响轴承的承载能力和适用范围。
一般而言，内径越大，轴承的承载能力越大，适用范围也越广。
外径直线轴承的外径是指轴承外圈的直径，同样以毫米（mm）为单位。
外径的大小决定了轴承在机械系统中的安装方式和空间要求。
外径较大的轴承通常用于承受较大的载荷。
长度直线轴承的长度是指轴承的整体长度，也是以毫米（mm）为单位。
长度的大小与轴承的结构和应用有关。
一般来说，长度较长的轴承能够承受更大的力和扭矩，但在安装和维护时可能会带来一定的困难。
滚珠直径直线轴承中的滚珠直径是指滚珠的直径，同样以毫米（mm）表示。
滚珠直径的大小直接影响轴承的承载能力和使用寿命。
一般来说，滚珠直径越大，轴承的承载能力越大，使用寿命也相对较长。
型号直线轴承的型号是指轴承的具体型号代号，用于标识和区分不同型号的轴承。
不同型号的轴承具有不同的结构和性能特点，适用于不同的机械系统。
型号代号规则直线轴承的型号代号通常由字母和数字组成，遵循一定的规则。
常见的规则包括：•字母代表轴承的类型和结构，如L代表直线轴承、LM代表长轴承等；•数字代表轴承的尺寸和结构参数，如数字4代表内径为40mm的轴承等；•后缀字母代表轴承的特殊结构和功能，如A代表磨合轴承、B代表高速轴承等。
常见型号直线轴承的型号种类繁多，常见的型号包括LM6UU、LM8UU、LM10UU等。
这些型号代表了不同尺寸和结构的直线轴承，广泛应用于各种机械设备中。
直线轴承 结构特点
直线轴承结构特点
直线轴承是一种滚动摩擦式滑动轴承，由光轴和直线轴承配合使用，完成直线运动的直线运动系统。
其结构特点如下：
1.结构简单、使用范围较宽、制造容易，因此应用十分广泛。
2.由于轴承和轴之间为点接触，允许负载小，可以在最小阻力的情
况下实现高精度与轻快的直线运动。
3.轴承采用轴承钢制成，经过热处理后对内表面进行研磨加工，具
有很好的互换性和高精度的配合间隙。
4.光轴由于钢球直接在表面上滚动，因此要充分考虑轴的硬度、表
面粗糙度和尺寸精度。
一般材质为轴承钢，表面硬度在HRC60-64，硬化厚度大于0.5mm。
5.轴承的尺寸和精度等级一般按用途和尺寸系列进行分类。
按尺寸
可分为标准型、微型、特长型等；按精度可分为普通精度、高精度、超高等。
6.直线轴承的安装方式多样，可根据实际需要进行选择。
常见的安
装方式包括顶丝、卡环、夹片、压板等。
7.直线轴承具有一定的承载能力，能承受一定程度的侧翻力。
其摩
擦系数较小，运动平稳，且具有低噪声和低振动等特点。
8.直线轴承的寿命与使用条件、环境温度、载荷大小等因素有关。
为保证其使用寿命和性能，需注意定期维护和保养。
直线轴承 原理
直线轴承原理
直线轴承是一种常见的机械装置，用于在运动过程中支撑和引导轴的运动。
它通过减少摩擦来提供轴和滑动面之间的支持，使轴能够顺畅地移动。
直线轴承的基本原理是利用滑动摩擦来实现轴与滑动面之间的运动。
它通常由两个主要部分组成：滑动基体和滑动面。
滑动基体通常由金属或聚合物材料制成，具有高强度和耐磨损的特性。
它用于提供轴的支持和定位。
滑动面通常由低摩擦材料制成，例如涂有润滑油或润滑脂的聚合物。
滑动面允许轴在运动过程中与滑动基体接触，并减少摩擦力。
直线轴承的工作原理可以总结为以下几点：
1. 轴通过滑动面与滑动基体接触，并受到支持和定位。
滑动基体提供了轴的结构支撑，防止其弯曲或振动。
2. 在运动过程中，滑动面上的润滑油或润滑脂形成一个润滑膜，减少轴与滑动基体之间的摩擦力。
这使得轴能够顺畅地滑动，减少能量损耗。
3. 直线轴承还可以通过添加滚珠或滚柱来改善其运动特性。
滚动元件可以减少摩擦，提高轴的效率和负载能力。
直线轴承在工程和机械领域中有着广泛的应用。
它们被用于各种设备和机械中，例如机床、输送系统、自动化设备等。
通过减少摩擦，直线轴承能够提高机械装置的效率和使用寿命，减少能量消耗和维护成本。
总之，直线轴承利用滑动摩擦的原理，通过滑动面和滑动基体的支持作用，实现轴的顺畅运动。
它们在工程和机械领域中扮演着重要的角色，为各种应用提供支持和引导。
基础知识(四)直线轴承介绍及应用直线轴承介绍
基础知识（四）直线轴承介绍及应用直线轴承介绍：直线轴承是一种直线运动系统，用于无线行程与圆柱轴配合使用。
由于承载球与轴承外套点接触，因此直线轴承具有摩擦小、稳定性高等优点，不随轴承速度而变化，能获得灵敏度高、精度高的平稳直线运动。
用途及特点：1.直线轴承广泛应用于精密机床、纺织机械、食品包装机械、印刷机械等工业机械的滑动部件；2.直线轴承在计算机及其周边机器，各种测量仪器，自动记录仪，三维测量装置等精密设备中；3.多轴钻床，冲床，工具磨床，自动气割机，打印机，卡片分拣机，包装机等。
特点：低噪音、低摩擦、高精度、高寿命。
由于滚珠和直线轴间为点接触，因此摩擦力小，运动精度高。
配合：直线轴承主要类型：●直柱型直线轴承●带法兰型直线轴承●箱式直线轴承●带夹紧把手直线轴承一.直柱型直线轴承：直柱型直线轴承又分为：1.普通型、加长型，是最普遍的一种直线轴承。
市场参考价格8.93元，货期：现货。
2.开口型，切掉一组环道，使导轨支撑可以通过。
市场参考价格7.83元，货期：现货。
3.间隙调整型，外径带开缝，可以调整间隙。
市场参考价格7.58元，货期：现货。
4.冲压外圈型，外圈采用冲压成型，与标准型相比尺寸紧凑，价格低。
市场参考价格8.00元，货期：现货。
5.行程型，可进行旋转运动、有限的直线运动以及复合运动。
市场参考价格17.31元，货期：现货。
6.调心型，具有调心功能，调整导向轴直线度不足。
市场参考价格17.23元，货期：现货。
二.带法兰型直线轴承1.带法兰直线轴承单衬型、双衬型。
市场参考价格18.20元，货期：现货。
2.带法兰引导式直线轴承单衬型、双衬型。
市场参考价格26.00元，货期：现货。
3.带法兰中间式直线轴承。
市场参考价格53.30元，货期：现货。
三.箱式直线轴承。
市场参考价格40.95元，货期：5天。
四.带夹紧把手直线轴承分为左把手型、右把手型，衬套有单衬套、双衬套。
市场参考价格320.05元，货期：5天。
直线轴承-直线轴承分类
直线轴承直线轴承介绍：直线轴承是一类以比较低本钱出产的直线活动零碎，用亿末有限路途与圆柱轴共同利用。
因为承载球与轴呈点打仗が故利用载荷小。
钢球以极小的摩擦狙力扭转，从而能得到高精度改安稳活动。
直线轴承是与淬火直线传动轴共同利用。
作末有限直线活动的零碎。
负荷滚指赏淬火传动轴因为是点打仗が答应载荷较小，但直线活动时，摩擦狙力最小，精度高，活动疾速。
直线轴承今朝被愈来愈遍及的使用到电籽、食品讥乞、包装讥乞、医疗讥乞、印刷讥乞、纺织讥乞、讥乞、仪乞、呆板人、东西讥乞、数控讥醇鳍气车踩普栓或非凡讥器行业脖中。
直线轴承的分类：按制造尺寸分类：标准型直线轴承、间隙调整型直线轴承、开口型直线轴承、加长型直线轴承、通用性直线轴承法兰式直线轴承可分为：圆法兰型、方法兰型、椭圆法兰型、导向圆法兰型、导向方法兰型、导向椭圆法兰型、加长圆法兰型。
按外形分类：1：直筒型（形状如圆筒，一般用卡簧安装，用于安装尺寸较小的场合）2：法兰型（端部或中间有安装法兰，可以用螺钉安装，法兰一般分圆形，方形和切边型三种）3：开口型 (形状如直筒，外表有轴向切缝，用于需要间隙调整的场合，分大开口和小开口2种）直线轴承型号列表：LMES10UU轴承、LMES12UU、LMES16UU轴承、LMES20UU、LMES25UU、LMES30UULMES40UU轴承、LMES50UU轴承、LMES12OP LMES16OP LMES20OP LMES25OP LMES30OP LMES40OP LMBS4UU LMBS6UU LMBS8UU LMBS10UU LMBS12UU LMBS16UU LMBS20UU LMBS24UULMBS32UULMBS8UUOP LMBS10UUOP LMBS12UUOP LMBS16UUOP LMBS20UUOP LMBS24UUOPLMBS32UUOP SC8UUN SC10UUN SC12UUNSC13UUN SC16UUN SC20UUN轴承、SC25UUN SC30UUN SC35UUN SC40UUN SC50UUNSC8WUUNSC10WUUN SC12WUUN SC13WUUN SC16WUUN SC20WUUN SC25WUUN SC30WUUN SC35WUUNSC40WUUN轴承、SC50WUUN SC8VUUN SC10VUUN SC12VUUN SC13VUUN SC16VUUN SC20VUUN SC25VUUN轴承、SC30VUUNSC35VUUN SC40VUUNLM5UU LM6UU LM8SUU LM8UU LM10UU轴承、LM12UU LM13UU LM16UU LM20UU LM25UU LM30UU LM35UU LM40UU LM50UU LM60UULMK6UU LMK8SUU LMK8UU LMK10UU轴承、LMK12UU LMK13UULMK16UULMK20UU LMK25UU LMK30UU LMK35UU LMK40UU LMK50UU LMK60UULMEK8UU LMEK12UU LMEK16UU LMEK20UU轴承、LMEK25UU LMEK30UU LMEK40ULMEK50UULMEK60UU LMK6LUU轴承、LMK8LUU LMK10LUU LMK12LUU LMK13LUU LMK16LUULMK20LUU LMK25LUU LMK30LUU轴承、LMK35LUU LMK40LUU LMK50LUU LMK60LUULME5UU LME8UU LME12UU LME16UU LME20UU轴承、LME25UU LME30UU LME40UU LME50UU LME60UULMEK8LUU LMEK12LUU LMEK16LUU LMEK20LUU轴承、LMEK25LUU LMEK30LUU LMEK40LUU LMEK50LUU轴承、LMEK60LUULM25LUU LM30LUU轴承、LM35LUU LM40LUU LM50LUU LM60LUU LMKP16UU LMKP20UU LMKP25UU LMKP30UU LMKP35UULM6LUU LM8LUU轴承、LM10LUU LM12LUU LM13LUU轴承、LM16LUU LM20LUULME8LUU LME12LUU LME16LUU LME20LUU LME25LUU LME30LUU轴承、LME40LUULME50LUULME60LUULME12UUOP LME16UUOP轴承、LME20UUOP LME25UUOP LME30UUOP LME40UUOPLME50UUOPLME60UUOPLM12UUOP LM13UUOP LM16UUOP LM20UUOP LM25UUOP LM30UUOPLM35UUOP LM40UUOP LM50UUOP LM60UUOPLM6UUAJ LM8SUUAJ LM10UUAJ LM12UUAJ轴承、LM13UUAJ LM16UUAJ LM20UUAJ LM25UUAJ LM30UUAJ LM35UUAJ LM40UUAJ LM50UUAJLM60UUAJLME5UUAJ LME58UAJ轴承、LME12UUAJ LME16UUAJ轴承、LME20UUAJ LME25UUAJLME30UUAJ LME40UUAJLME50UUAJ LME60UUAJLMHP16UU LMHP20UU LMHP25UU轴承、LMHP30UULMH6LUU轴承、LMH8LUU轴承、LMH10LUU轴承、LMH12LUU轴承、LMH13LUU轴承、LMH16LUU轴承、LMH20LUU LMH25LUU LMH30LUU LMH6UU LMH8UU LMH10UU LMH12UU LMH13UU LMH16UU轴承、LMH20UU LMH25UU轴承、LMH30UULMHP16LUU LMHP20LUU LMHP25LUU轴承、LMHP30LUULMHM16UU LMHM20UU LMHM25UU LMHM30UULMF6UU LMF8SUU LMF8UU LMF10UU LMF12UU LMF13UU LMF16UULMF20UULMF25UU LMF30UU LMF35UU LMF40UU LMF50UU LMF60UULMEF8UU LMEF12UU LMEF16UULMEF20UU LMEF25UU LMEF30UU轴承、LMEF40UU LMEF50UU LMEF60UU LMES10 LMES12 LMES16 LMES20 LMES25 LMES30 LMES40轴承、LMES50轴承、LMBS4 LMBS6 LMBS8 LMBS10轴承、LMBS12 LMBS16 LMB30 LMBS24 LMBS32LMES12OP LMES16OP轴承、LMES20OP LMES25OP轴承、LMES25OP LMES30OP LMES40OP轴承、LMES50OP LMBS8OP轴承、LMBS10OP轴承、LMBS12OP LMBS16O轴承、PLMBS20OP LMBS24OP轴承、LMBS32OP。
直线轴承
直线轴承的介绍李魁龙摘要：本文主要介绍直线轴承的结构、直线轴承的结构原理、直线轴承工作原理、直线轴承的特点以及直线轴承的应用场合等。
直线轴承直线轴承是一种直线运动系统，用于直线行程与圆柱轴配合使用。
由于承载球与轴承外套点接触，钢球以最小的摩擦阻力滚动，因此直线轴承具有摩擦小，且比较稳定，不随轴承速度而变化，能获得灵敏度高、精度高的平稳直线运动。
直线轴承消耗也有其局限性，最主要的是轴承冲击载荷能力较差，且承载能力也较差，其次直线轴承在高速运动时振动和噪声较大。
直线轴承广泛应用于精密机床、纺织机械、食品包装机械、印刷机械等工业机械的滑动部件。
直线轴承结构直线轴承具有多个滚珠回路，当直线轴承在直线轴承内运动时，滚珠在滚道内随直线轴滚动，每个滚道内部有一个是滚珠循环的回珠槽，从而形成一个使滚珠循环运动的封闭的线路。
直线轴承的基本结构形式有三种。
1.1标准标准型直线轴承的外形面是高精度的圆柱面，并与直线轴承有较高的同轴度，可直接安装在轴承内使用，两端用挡圈或压盖固定，安装简单，方便，具有很广的应用范围。
1.2间隙型间隙型轴承与标准型轴承尺寸相同，当由于外套开有轴向槽，因此可装在内径可调的轴承座上，这样就很容易调整轴承与轴之间的间隙。
这种形式的轴承通过调整可获得很小的径向间隙，从而保证了轴承具有较高的径向工作进度。
1.3开口型开口型轴承外圈有一个相当于一列钢珠球回路宽度的开口，这种轴承可用于轴已经固定在支撑杆或支座上，以防止轴弯曲的场合。
此种轴承的间隙也很容易调整。
当直线轴较长且负荷较小时，采用开口型轴承即解决了直线轴承容易弯曲的问题，又可使结构轻巧，紧凑且节约成本。
直线轴承的结构原理直线运动轴承的支承结构型式众多。
按直线运动滚动支承的结构和滚动体种类，分为直线运动球轴承、直线运动滚子轴承、直线运动球导轨支承、直线运动滚子导轨支承和直线运动滚针导轨支承。
直线轴承的工作原理由于直线轴承构造中实现了点与轴的接触，钢珠与直线光轴的接触运行，形成其低摩擦，低阻力高精度的运行效果，亦可以旋转运行,因此直线轴承广泛用于电子设备，拉力试验机等精密设备，以及多轴机床、冲床、工具磨床、自动气割机、打印机、卡片分选机、食品包装机等工业机械的滑动部件。
直线轴承标准号
直线轴承标准号详解：分类、应用与选型一、引言直线轴承，作为一种重要的机械传动元件，广泛应用于各种机械设备和自动化生产线中。
为了确保直线轴承的质量和性能，国际上制定了一系列的直线轴承标准。
本文将对直线轴承标准号进行详细解读，帮助大家了解直线轴承的分类、应用和选型。
二、直线轴承的分类根据结构形式和工作原理，直线轴承可分为以下几类：1. 标准型直线轴承：这种类型的直线轴承结构简单，主要由轴承座和滚动元件组成。
滚动元件可以是滚珠或滚柱，它们在轴承座内滚动，实现低摩擦、高精度的直线运动。
标准型直线轴承的标准号通常以“LM”开头，后跟轴承的宽度和高度尺寸，如LM20LUU。
2. 带法兰型直线轴承：这种直线轴承在标准型的基础上增加了一个法兰，用于安装和固定。
法兰可以是单侧或双侧，根据需要进行选择。
带法兰型直线轴承的标准号通常以“LME”开头，后跟轴承的宽度、高度和法兰尺寸，如LME20UU。
3. 开口型直线轴承：开口型直线轴承的特点是轴承座的一侧或两侧开口，便于安装和维护。
滚动元件通常为滚珠或滚柱。
开口型直线轴承的标准号通常以“LK”开头，后跟轴承的宽度、高度和开口尺寸，如LK15UU。
4. 延长型直线轴承：延长型直线轴承是在标准型的基础上增加了长度，适用于需要较长行程的应用场合。
延长型直线轴承的标准号通常以“LX”开头，后跟轴承的宽度、高度和长度尺寸，如LX30LUU。
三、直线轴承的应用直线轴承广泛应用于以下领域：1. 机械设备：如数控机床、注塑机、包装机等，用于实现高精度的直线运动。
2. 自动化生产线：如流水线、装配线等，用于支撑和引导运动部件。
3. 工业机器人：用于关节和导轨的支撑，确保机器人的精确运动。
4. 电子设备：如半导体设备、印刷电路板设备等，用于确保设备的稳定性和精度。
四、直线轴承的选型在选择合适的直线轴承时，需要考虑以下因素：1. 负荷能力：根据实际应用中所需承受的负荷大小和方向来选择合适的直线轴承类型和尺寸。
直线轴承直线轴承型号表
直线轴承直线轴承型号对照表无锡特瑞恩机电设备有限公司专业经销IKO直线轴承大全0510-******** IKO直线轴承分为两大系列即LM直线轴承和LME直线轴承系列.其代号LM系列用于亚洲，东南亚国家，日本，韩国，中国等。
LME直线轴承系列多用于欧洲，美国，德国，意大利等地区。
两大系列结构特点，除尺寸不同，孔径公差不同，其结构大致一样...直线轴承是一种以低成本生产的直线运动系统，用于无限行程与圆柱轴配合使用。
由于承载球与轴呈点接触，故使用载荷小。
钢球以极小的磨擦阻力旋转，从而能获得高精度的平稳运动直线轴承广泛用于电子设备，拉力试验机及数字化三维坐标测量设备等精密设备，以及多轴机床、冲床、工具磨床、自动气割机、打印机、卡片分选机、食品包装机等工业机械的滑动部件。
直线轴承直线轴承规格表供参考：LM8轴承LM10轴承LM12轴承LM13轴承LM16轴承LM20轴承LM25轴承LM30轴承LM35轴承LM38轴承LM40轴承LM50轴承LM60轴承LM80轴承LM100轴承KH0622轴承KH08241轴承KH1026轴承KH1228轴承KH1428轴承KH1630轴承KH2030轴承KH2540轴承KH3050轴承KH4060轴承KH5070轴承KH0622PP轴承KH0824PP轴承KH1026PP轴承KH1228PP轴承KH1428PP轴承KH1630PP轴承KH2030PP轴承KH2540PP轴承KH3050PP轴承KH4060PP轴承KH5070PP轴承LME12 LME5 LME8 LME16 LME20 LME25 LME30 LME40 LME50 LME60 LME80 LME12-AJ LME5-AJ LME8-AJ LME16-AJ LME20-AJ LME25-AJ LME30-AJ LME40-AJ LME50-AJ LME60-AJ LME80-AJLME12-OP LME16-OP LME20-OP LME25-OP LME30-OP LME40-OP LME50-OP LME60-OP LME80-OP直线轴承参考图直线轴承的润滑与磨擦.脂润滑在直线轴承内部注入防蚀油，若用油脂润滑时，先用煤油或有机溶济清除防蚀油，风干后再添加润滑脂。
直线轴承
⑥ 评估结构、配置 评估直线轴承使用部位、外围零件类
设备规格、作业性、维护性 确认设备刚性
⑦ 评估结构、配置
确认价格、交货期 与其它公司相比 因询价条件不同，可能变更材质等
⑧ 订购
下单
2.检查工序
直线轴承 产品说明
2.检查工序
• 检查工序流程
工 序
①检查内径
②检查外径
③检查钢珠是否脱落 ④检查滑动情况
直线轴承的使用范例
• 在简单搬运，对设备的精度要求不高的场合我司有中精度，低成本 的C-VALUE产品。在检测装置等精度要求高的场合，我司也有高精度 的既存产品。
移放气缸
上下气缸
C-LMU12
工件
LMU12
检查销规
货物
皮带输送机 (使用范例1) 使用气缸的输送机传送
转台 (使用范例2) 检测工件孔精度的检查设备
●材质：S材US质
滚珠
。 相当于SUJ2
相当于SUS440C
●材质：树脂 ●材质：SUS ●材质：SUS
①外壳
树脂成型产品 MIM成型产品 钣金成型产品 (内径为φ10以下) (内径为φ12以上)
侧面密封垫片
保持器 钣金成型产品
材质
(SUS环+丁腈橡胶)
（树脂）相当于DURACON M90
不不锈锈钢钢（（SSUUSS)）
价 格
高 低
高 价格
：C-VALUE产品系列(法兰型为预先在日本市场销售的产品)
直线轴承 产品说明
直线轴承信息一览——何谓MISUMI独创产品?
• MISUMI独创规格……其它公司不经销、为客户提供便利的MISUMI独 有产品规格。
＜具体范例＞ 带润滑装置MX的直线轴承 (产品目录1-268p～1-271p刊载产品)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本公司创建于2005年，集研发、生产和销售于一体， 已通过ISO9001质量体系认证，专业生产直线运动球轴承、
感谢海内外广大客户对我们的支持，欢迎莅临公司指导 和洽谈业务。
Ningbo Meiyate Precision Transfers Component Co., Ltd, founded in 2005, is a professional manufacturer in producing Linear Motion Bearing with the registered Trademark “MYT”. With three years development, the company has already become one of leading companies in producing linear Motion Bearing in China.
Support Rail Units
20 法兰式直线轴承系列
Flanged Linear Motion Ball
Bearing Series
■ SBS系列
62
■ TBS系列
63
■ SBR、SBR…S系列
64
■ TBR、TBR…S系列
65
■ LMF、LMK系列 ■ LMH系列 ■ LMFP、LMKP系列
直线轴承 箱式单元 Linear Motion Ball Bearing Slide Units
标准型
P.57 SC P.59 SCE
短型
P.57 SC…S P.59 SCE…S
间隙可调型 P.56 SCJ
加长型
P.57 SC…L P.59 SCE…L
支撑导轨单元 Support Rail Units
MYT is an ISO9001 certified company which is equipped with most advanced production machines to ensure products in good quality, and the main products are Linear Motion Bearing, Slide Bearing Unit, Support Rail, Shaft and Shaft Supporter and so on, which are widely used in CNC Machines, industrial Automation
■ 轴和支撑孔的配合公差(英制)
72
冲压外圈型 P.19 KH
方法兰型 P.23 LMK P.43 LMEK P.49 LMBK
导向方法兰型 P.27 LMKP
法兰式 直线轴承 Flanged Linear Motion Ball Bearing
圆法兰型
P.23 LMF P.43 LMEF P.49 LMBF
Add: No.2, ShangShao East Zone, Zhuang Bridge Town, JiangBei District Ningbo, China 315040
Tel: +86-574-87910956 87900785 87913373 Fax: +86-574-87910857 E-mail: myt@ Http: //
经销商（Agent）
公司简介
BRIEF INTRODUCTION
宁波美亚特精密传动部件有限公司坐落在中国东海之滨 港口城市——宁波，这里是全国南北海运的中心，拥有中国 四大国际深水中转港之一的北仑港，交通网络发达，十分便 利。
直线滑动单元、轴支架、直线轴和轴承座等直线运动系列产 品，公司严格按照国际标准生产，产品质量上乘，处于国内 领先水平，广泛应用于纺织机械、印刷机械、电动工具、医 疗器械、精密机床等。
椭圆法兰型 P.25 LMH
导向圆法兰型 P.27 LMFP
导向椭圆法兰型 P.29 LMHP
加长圆法兰型
P.31 LMF…L P.45 LMEF…L P.51 LMBF…L
加长方法兰型
P.31 LMK P.45 LMEK P.51 LMBK
加长椭圆法兰型 P.33 LMH…L
加长导向圆法兰型 P.35 LMFP…L
3．易于更换 Ease of Replacement 由于直线轴承尺寸标准化和高的加工精度，故每一套轴承都具有互换 性，由于磨损和损坏而需更换轴承是很方便的。 MYT linear motion bearing of each type are completely interchangeable because of their standardized dimensions and strict precision control. Replacement because of wear or damage is therefore easy and accurate. 4．品种齐全 Variety of Types MYT直线轴承型号齐全，有普通型、间隙调整型、开口型、加长型、和 带法兰型。用户可以根据需要从中选择。 MYT offers a full line of linear motion bearing: the standard, integral single-retainer closed type, the clearance adjustable type and the open. double-retainer, and flanged types. The user can choose from among these according to the applicaton requirements to be met.
加长导向方法兰型 P.35 LMKP…L
加长导向椭圆法兰型 P.37 LMHP…L
加长中间圆法兰型
P.39 LMFM…L P.47 LMEFM…L P.53 LMBFM…L
加长中间方法兰型
P.39 LMKM…L P.47 LMEKM…L P.53 LMBKM…L
加长中间椭圆法兰型 P.41 LMHM…L
23
66 轴支座
25
Shaft Support
27■ LMHP系列29■ LMF…L、LMK…L系列
31
■ SH系列
66
■ LMH…L系列
33
■ SHF系列
67
■ LMFP…L、LMKP…L系列 ■ LMHP…L系列 ■ LMFM…L、LMKM…L系列 ■ LMHM…L系列
35
37
68 直线轴
39
Slide Shafts
加长型
P.11 LM…L P.12 LME…L P.15 LMB…L
间隙调整型 P.07 LM…AJ P.09 LME…AJ P.13 LMB…AJ
通用型 P.17 ST
01 直线轴承系列
Linear Motion Ball Bearing Series
55 直线轴承箱式单元
Linear Motion Ball Bearing
Slide Units
■ LM系列 ■ LME系列 ■ LM…L系列 ■ LME…L系列 ■ LMB系列 ■ LMB…L系列 ■ ST系列 ■ KH系列
07
09
■ SCJ系列
56
11
■ SC、SC…L、SC…S系列
57
12
■ SCE、SCE…L、SCE…S系列
59
13
15 17 19
61 支撑导轨单元
41
■ LMEF、LMEK系列
43
■ LMEF…L、LMEK…L系列
45
■ SF系列
68
■ LMEFM…L、LMEKM…L系列
47
■ LMBF、LMBK系列
49
■ 直线轴承代号对照表
70
■ LMBF…L、LMBK…L系列
51
■ 轴和支撑孔的配合公差(公制)
71
■ LMBFM…L、LMBKM…L系列
53
结构和优点 Structure and Features
●MYT直线轴承由外圈、钢球、保持架和挡圈组成。保持架能将钢球约 束在循环轨道中，挡圈将保持架固定在外圈中。 ●这些零件组装在一起便使轴承具有最佳的功能。 ●外圈经热处理后，具有足够的硬度，从而保证其足够的行走寿命和满 意的承载能力。 ●保持架用钢或尼龙制作。用户可根据使用条件从中选择。 ●The MYT linear motion bearing consists of an outer cylinder, ball retainer, balls and two end rings. The ball retainer which holds the balls in the recirculating trucks in held inside the outer cylinder by end rings.
Professional Manufacturer of Linear Motion Bearing
直线轴承专业制造商
Ningbo Meiyate Precision Transfers Component
地址: 宁波市江北区庄桥上邵东区2号 315032 电话: +86-574-87910956 87900785 87913373 传真: +86-574-87910857 邮箱: myt@ 网址:
●Those parts are assembled to optimize their required functions. ●The outer cylinder is maintained sufficient hardness by heat treatment, therefore it ensures the bushings projected travel life and satisfactory durability． ●The ball retainer is made from steel or resin. The steel retainer has high rigidity obtained by heat treatment. The user can select the optimum type for meeting the users service conditions．
