供配电系统设计毕业设计说明

合集下载

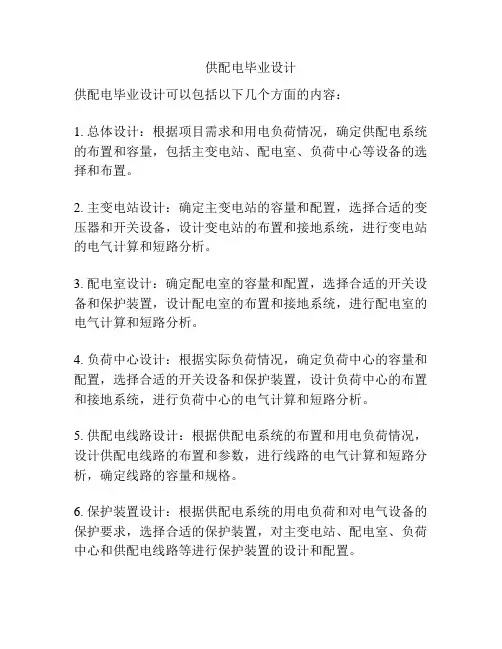

供配电毕业设计

供配电毕业设计

供配电毕业设计
供配电毕业设计可以包括以下几个方面的内容:
1. 总体设计:根据项目需求和用电负荷情况,确定供配电系统的布置和容量,包括主变电站、配电室、负荷中心等设备的选择和布置。

2. 主变电站设计:确定主变电站的容量和配置,选择合适的变压器和开关设备,设计变电站的布置和接地系统,进行变电站的电气计算和短路分析。

3. 配电室设计:确定配电室的容量和配置,选择合适的开关设备和保护装置,设计配电室的布置和接地系统,进行配电室的电气计算和短路分析。

4. 负荷中心设计:根据实际负荷情况,确定负荷中心的容量和配置,选择合适的开关设备和保护装置,设计负荷中心的布置和接地系统,进行负荷中心的电气计算和短路分析。

5. 供配电线路设计:根据供配电系统的布置和用电负荷情况,设计供配电线路的布置和参数,进行线路的电气计算和短路分析,确定线路的容量和规格。

6. 保护装置设计:根据供配电系统的用电负荷和对电气设备的保护要求,选择合适的保护装置,对主变电站、配电室、负荷中心和供配电线路等进行保护装置的设计和配置。

7. 接地系统设计:根据供配电系统的需求和地质条件,设计合适的接地系统,包括主变电站、配电室、负荷中心和供配电线路等的接地设计和配置。

8. 自动化与监控系统设计:根据供配电系统的自动化与监控要求,设计合适的自动化与监控系统,包括对供配电系统的远程监控、故障诊断和操作控制等功能的设计与实现。

以上是供配电毕业设计的一些内容,具体的设计方案可以根据实际情况进行调整和补充。

另外,在进行供配电毕业设计时,需要注意电气安全和可靠性的要求,合理选用设备和材料,进行计算分析和工程验证,确保设计方案的可行性和安全性。

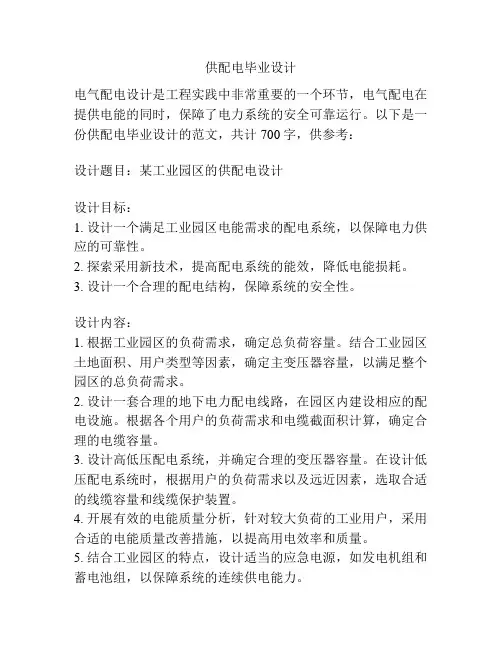

供配电毕业设计

供配电毕业设计

供配电毕业设计电气配电设计是工程实践中非常重要的一个环节,电气配电在提供电能的同时,保障了电力系统的安全可靠运行。

以下是一份供配电毕业设计的范文,共计700字,供参考:设计题目:某工业园区的供配电设计设计目标:1. 设计一个满足工业园区电能需求的配电系统,以保障电力供应的可靠性。

2. 探索采用新技术,提高配电系统的能效,降低电能损耗。

3. 设计一个合理的配电结构,保障系统的安全性。

设计内容:1. 根据工业园区的负荷需求,确定总负荷容量。

结合工业园区土地面积、用户类型等因素,确定主变压器容量,以满足整个园区的总负荷需求。

2. 设计一套合理的地下电力配电线路,在园区内建设相应的配电设施。

根据各个用户的负荷需求和电缆截面积计算,确定合理的电缆容量。

3. 设计高低压配电系统,并确定合理的变压器容量。

在设计低压配电系统时,根据用户的负荷需求以及远近因素,选取合适的线缆容量和线缆保护装置。

4. 开展有效的电能质量分析,针对较大负荷的工业用户,采用合适的电能质量改善措施,以提高用电效率和质量。

5. 结合工业园区的特点,设计适当的应急电源,如发电机组和蓄电池组,以保障系统的连续供电能力。

6. 对系统进行故障与负载稳定性分析,制定相应的故障排除和检修方案。

7. 设计合理的继电保护及自动化装置,以及实施科学的保护装置设置。

8. 使用虚拟仿真技术,进行电气配电系统的模拟和优化,评估系统的性能和可靠性。

设计成果:1. 基于工业园区的供需情况和电能需求,设计并完成一套完整的供配电系统。

2. 根据设计目标,采用新技术,实现供配电系统的能效提升,降低电能损耗。

3. 设计一种合理的配电结构,确保系统运行的安全可靠性。

以上是一份供配电毕业设计的示范,希望对您的设计有所帮助。

毕业设计(论文)-住宅小区供配电系统设计

毕业设计(论文)-住宅小区供配电系统设计

毕业设计(论文)-住宅小区供配电系统设计一、设计背景随着我国城市化进程的加快,大量的新建住宅小区如雨后春笋般涌现,而这些住宅小区的电力供应问题日益凸显。

随着电力设施的发展和技术的进步,建立科学、合理的住宅小区供配电系统,不仅可以满足住宅小区的电力消耗需求,还可以提高能源的利用效率,实现节能减排。

因此,本文的目的就是对住宅小区的供配电系统进行设计,实现科学、合理、高效的电力供应。

二、设计目的1. 为住宅小区提供稳定、可靠的电力供应服务,满足住宅小区的日常电力需求。

2. 优化住宅小区的能源利用效率,实现节能减排。

3. 保障住宅小区的电力安全,防止电力事故发生。

三、设计原则1. 安全可靠。

设计应符合住宅小区供配电系统的相关标准和规范,并考虑到自然灾害等不可预见因素。

2. 稳定高效。

设计应根据住宅小区的实际情况进行合理的负荷计算和设备配置,实现对住宅小区的稳定、高效的电力供应。

3. 节能减排。

设计应采用高效、节能的供配电设备,尽可能减少电能损失和二氧化碳的排放。

四、设计内容1. 设计住宅小区的总配电箱和变压器的位置和规格,确定供配电线路的布置。

2. 计算住宅小区的用电量,并根据负荷计算确定供配电设备的配置及容量。

3. 设计住宅小区的照明、动力、空调等用电系统的供配电方案。

4. 建立住宅小区的电力监测和管理系统,实现对住宅小区的电力消耗情况进行监测和管理,提高能源利用效率。

五、设计步骤1. 确定住宅小区的供配电系统所处的电力网的供电电压等级。

2. 根据住宅小区的用电量进行负荷计算,然后确定总配电箱和变压器的规格和容量。

3. 根据住宅小区的实际情况,设计供配电线路的布置和电缆敷设方案。

4. 设计住宅小区的照明、动力、空调等用电系统的供配电方案,确定相关的配电设备和容量。

5. 建立住宅小区的电力监测和管理系统,实现对住宅小区的电力消耗情况进行监测和管理。

六、设计结果1. 完成了住宅小区的用电量负荷计算,并确定总配电箱和变压器的规格和容量。

供配电毕业设计说明书_毕业设计(论文)

供配电毕业设计说明书_毕业设计(论文)

毕业论文声明本人郑重声明:1.此毕业论文是本人在指导教师指导下独立进行研究取得的成果。

除了特别加以标注地方外,本文不包含他人或其它机构已经发表或撰写过的研究成果。

对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。

本人完全意识到本声明的法律结果由本人承担。

2.本人完全了解学校、学院有关保留、使用学位论文的规定,同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版,允许此文被查阅和借阅。

本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本文。

3.若在大学学院毕业论文审查小组复审中,发现本文有抄袭,一切后果均由本人承担,与毕业论文指导老师无关。

4.本人所呈交的毕业论文,是在指导老师的指导下独立进行研究所取得的成果。

论文中凡引用他人已经发布或未发表的成果、数据、观点等,均已明确注明出处。

论文中已经注明引用的内容外,不包含任何其他个人或集体已经发表或撰写过的研究成果。

对本文的研究成果做出重要贡献的个人和集体,均已在论文中已明确的方式标明。

学位论文作者(签名):年月关于毕业论文使用授权的声明本人在指导老师的指导下所完成的论文及相关的资料(包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等),知识产权归属华北电力大学。

本人完全了解大学有关保存,使用毕业论文的规定。

同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版,允许论文被查阅或借阅。

本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索,可以采用任何复制手段保存或编汇本毕业论文。

如果发表相关成果,一定征得指导教师同意,且第一署名单位为大学。

本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时,第一署名单位仍然为大学。

本人完全了解大学关于收集、保存、使用学位论文的规定,同意如下各项内容:按照学校要求提交学位论文的印刷本和电子版本;学校有权保存学位论文的印刷本和电子版,并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文;学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务;学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版,允许论文被查阅和借阅。

学生公寓供配电系统设计毕业设计(论文)

学生公寓供配电系统设计毕业设计(论文)

学生公寓供配电系统设计毕业设计(论文)毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。

作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。

作者签名:日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名:日期:年月日导师签名:日期:年月日注意事项1.设计(论文)的内容包括:1)封面(按教务处制定的标准封面格式制作)2)原创性声明3)中文摘要(300字左右)、关键词4)外文摘要、关键词5)目次页(附件不统一编入)6)论文主体部分:引言(或绪论)、正文、结论7)参考文献8)致谢9)附录(对论文支持必要时)2.论文字数要求:理工类设计(论文)正文字数不少于1万字(不包括图纸、程序清单等),文科类论文正文字数不少于1.2万字。

毕业设计某钢铁厂车间供配电系统设计

毕业设计某钢铁厂车间供配电系统设计

毕业设计某钢铁厂车间供配电系统设计摘要:本文主要围绕钢铁厂车间的供配电系统进行设计,包括正常工作状态下的系统组成、电压等级选择、电源接入方式、输电线路的选择、低压配电系统的设计以及系统的可靠性评估等方面。

通过合理设计和优化,能够提高供配电系统的稳定性和可靠性,确保车间生产正常进行。

关键词:供配电系统;电压等级;电源接入方式;输电线路;低压配电系统;可靠性评估1.引言供配电系统是钢铁厂车间正常运作的关键设施之一,对于保证车间生产安全和稳定运行起着重要作用。

因此,对该车间供配电系统进行合理设计至关重要。

2.正常工作状态下的系统组成车间供配电系统主要由电源接入装置、主配电装置、低压配电系统以及输电线路等组成。

电源接入装置用于将电力系统中的电能引入到车间内,主配电装置用于将电能分配到各个设备或设施,低压配电系统用于将电能进一步分配到车间内的各个电气设备或用电点,输电线路则负责将电能从电源接入装置传输到主配电装置。

3.电压等级选择根据钢铁厂车间的实际需求以及国家标准,可以选择合适的电压等级。

一般情况下,钢铁厂车间的供配电系统电压等级选择为10kV或35kV,以满足车间内设备的电能需求。

4.电源接入方式电源接入方式可以选择直接接入或通过变电站接入。

直接接入方式适用于电力系统供能较为稳定的地区,能够减少设备的中间环节,提高系统的可靠性;而通过变电站接入方式适用于电力系统供能不稳定的地区,能够通过变电站对电能进行调节和稳定,保证车间的正常运行。

5.输电线路的选择输电线路的选择应根据钢铁厂车间的实际情况来确定。

一般情况下,可以选择架空线路或地下电缆线路。

架空线路施工简便、维护方便,适用于较为开阔的场地;地下电缆线路施工较为复杂,但不易受天气条件的影响,适用于较为狭小的场地。

6.低压配电系统的设计低压配电系统主要包括开关设备、电缆和配电柜等。

根据车间内的用电设备情况,合理设计低压配电系统的布置和容量,能够保证车间内各个电气设备的正常运行。

工业供配电毕业设计说明书毕业论文

工业供配电毕业设计说明书毕业论文

工业供配电毕业设计说明书毕业论文目录设计任务书 (3)一、设计目的 (3)二、毕业设计选题 (3)三、毕业设计容 (3)四、设计的要求 (5)电气一次部分设计说明书 (7)一、确定变电所电气主接线 (7)二、用电负荷的计算 (9)三、变压器的选择 (11)四、拟定的主接线方案 (12)五、进行短路电流计算 (13)六、电气设备的选择和校验 (13)七、确定电压互感器、电流互感器的配置 (19)八、损耗 (20)九、防雷与接地 (28)十、电气设备布置设计 (32)十一、电气部分总体布置方案 (33)十二、布置的基本要求 (33)总结 (34)致谢.......................................... - 35 -主要参考书目.............................................设计任务书一、毕业设计目的毕业设计是实践教学必不可少的实训环节,是学生对课程与专业知识的巩固和综合运用。

通过本毕业设计,让学生初步掌握一个工厂供配电工程设计的思想、要求、容、方法和步骤,加深学生对专业理论知识的理解与运用,锻炼学生分析、处理与解决实际工程问题的能力,培养和提高学生使用技术规、技术资料进行有关计算、设计、绘图和编写技术文件的基本技能与综合能力,为今后参加企业事业单位供配电和变电所电气设计、安装、运行、检修、试验打下基础。

通过毕业设计使学生在以下几方面的能力得到训练和提高:综合运用所学专业知识分析、解决实际问题的能力;掌握文献检索、资料查询的基本方法及获取新知识能力;书面和口头表达的能力;团结协作工作的能力。

二、毕业设计的选题合理的选题,可将专业所学的各知识点联系起来,将理论与工程实际有机结合,并综合运用,有利于培养学生的独立分析与解决问题能力。

供用电技术专业在电气工程中涵养的容很广,适应面较宽,设计选题可选取企事业单位供配电工程电气设计,也可选取中小型变电所变电工程设计。

毕业设计---某办公楼供配电系统设计

毕业设计---某办公楼供配电系统设计

毕业设计---某办公楼供配电系统设计简介该文档旨在设计一种适用于某办公楼的供配电系统。

供配电系统是办公楼正常运营所必需的基础设施,它提供可靠的电力供应,以满足办公楼内各种电力设备的需求。

设计原则在设计该供配电系统时,我们将遵循以下原则:1. 安全性:确保系统运行安全,预防电力事故和火灾等风险。

2. 可靠性:提供稳定可靠的电力供应,以保证办公楼正常运营。

3. 节能性:考虑节能设计,减少能源浪费,并降低运营成本。

4. 扩展性:为未来办公楼扩建和设备升级留下余地。

设计需求基于办公楼的规模、用电负荷和其他要求,我们制定了以下设计需求:1. 供电能力:根据办公楼的总面积和设备需求,确保供电系统能够提供足够的电力容量。

2. 稳定供电:提供稳定的电压和频率,以保证设备正常运行。

3. 电力分配:为不同部门和设备提供合理分配的电力,以满足各自的需求。

4. 电力备份: 设计备用电力系统,以应对主电力源故障和停电情况。

5. 安全保护:采用保护装置和绝缘措施,确保电力系统运行安全。

设计方案我们建议采用以下设计方案来满足上述需求:1. 供电来源:连接市电作为主要供电来源,同时配备发电机组作为备用电源。

2. 配电系统:采用交流低压配电系统,根据不同楼层和设备需求进行分路分段。

3. 检修与维护:设立检修和维护机房,用于主要设备的检修和维护工作,并确保系统的可持续运行。

4. 自动控制系统:引入智能化的自动控制系统,监测和控制供配电系统的运行状态,提供实时数据。

5. 安全措施:安装过载保护装置、漏电保护装置和消火器等设备,确保供配电系统的安全性。

结论通过本设计方案,我们能够实现某办公楼的供配电系统设计,满足其电力需求并确保系统的安全、可靠和高效运行。

在设计过程中,我们将综合考虑各种因素,并采用先进的技术来保证该供配电系统的成功实施。

供配电毕业设计

供配电毕业设计

国内外研究现状及发展趋势
国内研究现状
国内在供配电系统领域的研究主要集中在系统优化、新能源接入、智能化技术等方面,取 得了一系列重要成果。
国外研究现状
国外在供配电系统领域的研究较为先进,主要集中在智能电网、分布式能源、电动汽车充 电设施等方面。
发展趋势
未来供配电系统将朝着智能化、绿色化、高效化方向发展,注重提高系统供电可靠性、经 济性和环保性。同时,随着新能源技术的不断发展,供配电系统将更加注重与可再生能源 的融合发展。
社会经济效益综合评价
1 2
促进经济发展
通过提供可靠的电力供应,促进当地经济发展和 社会进步。
提高生活质量
通过改善电力供应质量和服务水平,提高居民生 活质量。
3
推动绿色发展
通过节能减排和环保措施,推动当地绿色发展和 可持续发展。
06
总结与展望
本次毕业设计成果总结
1
设计实现了一套完整、可靠的供配电系统方案, 包括电源、变压器、配电柜、控制系统等各个部 分的设计和选型。
供配电毕业设计
contents
目录
• 毕业设计背景与意义 • 供配电系统分析与设计 • 配电网络优化与自动化技术应用 • 节能降耗措施及新能源接入方案 • 经济性评估与环保效益分析 • 总结与展望
01
毕业设计背景与意义
供配电系统概述
01
02
03
供配电系统定义
供配电系统是指将电能从 电源输送到用户设备,并 分配、控制、保护及监测 电能的系统。
采用先进的智能化监控和管理技术,实时 监测新能源发电设备的运行状态和电量数 据,确保系统安全稳定运行。
案例分析:某地区光伏电站接入方案
接入方案设计

供配电系统设计毕业设计

供配电系统设计毕业设计

供配电系统设计毕业设计首先,电力负荷计算是供配电系统设计的基础。

电力负荷计算包括对建筑物的用电需求进行准确的估计与计算。

一般可通过统计法、最大需求法等方法进行负荷计算。

负荷计算结果将直接影响到后续的设备选型和线路布置。

其次,电气设备选型是供配电系统设计中的关键环节。

电气设备选型涉及到电缆、变压器、断路器、开关柜等诸多设备的选择。

电气设备选型应根据负荷计算结果和实际需求进行选择,同时还需要考虑设备的可靠性、安全性、经济性等因素。

然后,供配电线路布置是供配电系统设计中的另一个重要方面。

供配电线路布置应合理、规范,能够满足电力的传输与分配需求。

在布置供配电线路时,应考虑电流容量、线路长度、线路损耗、线路安全等因素,以保证供电质量和线路的可靠性。

此外,供配电系统设计还需要考虑电气故障保护措施。

电气故障保护措施是保障供配电系统安全运行的重要手段。

常见的电气故障保护措施包括过载保护、短路保护、接地保护等。

根据实际需求,采用适当的保护器件和保护策略,能够有效地防止电气故障对供配电系统的损害。

最后,供配电系统设计还需要进行经济性分析。

经济性分析包括投资评估、运行成本估计等。

通过经济性分析,可以选择出最经济、性能最佳的供配电系统方案,提高投资回报率。

综上所述,供配电系统设计需要考虑电力负荷计算、电气设备选型、供配电线路布置、电气故障保护措施和经济性分析等多个方面。

在设计过程中,应全面考虑各种因素,制定合理、可靠的供配电系统方案,以满足实际需求并提高供电质量。

毕业设计(住宅小区供配电设计)

毕业设计(住宅小区供配电设计)

毕业设计(住宅小区供配电设计)一、概述随着城市化进程的加速和人口的不断增长,住宅小区逐渐成为城市居民居住的主要场所,而小区的供配电系统是小区正常运转的重要保障之一。

本文旨在对住宅小区的供配电系统进行设计,并对该系统的选型、布局、线路等方面进行详细阐述。

二、总体设计思路本设计的住宅小区供配电系统采用交流220V供电,以提高小区的供电可靠性和便捷性。

总体设计思路如下:1、住宅小区的供电主要采用变电站供电,其次为市电。

2、住宅小区的供配电系统采用配电房和箱式变电站两种组合方式。

3、住宅小区的配电房和箱式变电站的选型应根据小区的需求来选择。

4、住宅小区的线路应采用环网供电,并设置可靠的备用电源。

5、住宅小区的供配电系统应采用智能化、自动化控制系统,以提高电力利用效率和供电可靠性。

三、选址及布局1、选址住宅小区的供配电系统的选址应尽量远离居民区域,防止电磁辐射对居民健康的不良影响。

同时,选址应考虑到建设供配电设施的环保问题,避免对周围环境造成污染。

2、布局住宅小区的供配电系统的布局应遵循以下原则:(1)配电设施应尽量集中放置,以减少线路长度,提高电力利用效率。

(2)设施位置应根据地形、土地利用特点以及道路网格系统进行布置,便于维护和管理。

(3)箱式变电站和配电房应设置在小区的中央位置,便于供电覆盖整个小区。

(4)在布局时应尽量避免与园林绿化、交通以及居民活动空间的冲突。

四、电力负荷计算1、负荷计算住宅小区的电力负荷计算应根据小区的建筑面积、户数及居民的用电需求等因素进行估算。

2、备用电源计算备用电源是保障住宅小区供配电系统稳定运行的重要措施,备用电源的容量应根据小区的电力负荷和电源的可靠性进行计算。

五、选型及参数设计1、配电房的选型及参数设计(1)选型根据小区的使用情况和负荷需求,一般采用环网供电方式。

选用规模较大的配电房,一般容量不小于600kVA,同时应选用具有防火、防盗、防雷等功能的场所。

(2)参数设计根据小区的电力负荷需求及室内空间的情况,进行配电房内的综合设计,如安装NG断路器、箱式变压器、配电柜等,以达到更稳定的供电效果。

供配电系统毕业设计(电气工程自动化 本科)

供配电系统毕业设计(电气工程自动化 本科)

第1章负荷计算第一节.负荷概述1.1负荷计算的内容和目的1.1.1负荷计算的目的电力负荷,指用电设备或用电单位,也可指用电设备或用电单位所耗用的电功率或电流。

负荷计算的目的主要为作为按发热条件选择变压器、开关电器和导线、电缆截面以及确定补偿容量之用。

(1)计算负荷又称需要负荷或最大负荷,计算负荷是一个假想的持续性负荷,其热效应与同一时间内实际变动负荷所产生的最大热效应相等,在配电设计中通常采用30min的最大平均负荷作为发热条件选择电器或导线的依据。

(2)尖峰电流指单台或多台用电设备持续1s左右的最大负荷电流。

一般取起动电流的周期分量作为计算电压损失,电压波动和电压下降以及选择电器和保护元件的依据。

在效验顺动元件时,还应考虑起动电流的非周期分量。

(3)平均负荷为某段时间内用电设备所消耗的电能与该段时间之比。

常用最大负荷班(即有代表性的一昼夜内电能消耗量最多的一个班)的平均负荷,有时也计算年平均负荷,平均负荷用来计算最大负荷和电能消耗量。

1.1.2负荷计算的内容(1)计算负荷,作为按发热条件选择配电变压器、导体及电器的依据,并用来计算电压损失和功率损失。

(2)尖峰电流,用以效验电压波动和选择保护电器。

(3)一、二级负荷,用于确定备用电源或应急电源。

(4)季节性负荷,以经济运行条件出发,用以考虑变压器的台数和容量。

1.1.2.1负荷计算方法及选用原则负荷计算的方法有需要系数法、利用系数法、单位面积功率法等几种。

1、需要系数法用设备功率系数和同时系数,直接求出计算负荷。

这种方法比较简便,应用广泛,尤其适用于配、变电所的负荷计算。

当采用需要系数计算负荷时,应将配电干线范围内的用电设备按类型统一划组。

配电干线的计算负荷为各用电设备组的计算负荷之和再乘以同时系数。

变电所或配电所的计算负荷,为各配电干线的计算负荷之和再乘以同时系数。

计算变电所高压侧负荷,应加上变电所的功率损耗。

2、利用系数法采用利用系数法求出最大负荷和平均负荷,再考虑设备台数和功率差异的影响,乘以与有效台数有关的最大系数得出计算负荷。

供配电系统设计毕业设计

供配电系统设计毕业设计

现场勘查
对现场进行实地勘查,了解用电 设备的布局、用电负荷的性质和 大小等。
负荷计算和负荷分级
负荷计算
根据用电设备的功率、使用时间和同 时率等因素,计算用电负荷的大小。
负荷分级
根据用电负荷的重要性和对供电可靠 性的要求,将负荷分为不同等级,如 一级负荷、二级负荷等。
供配电系统方案设计
确定供电方案
确保商业综合体各区域用电需 求得到满足,提高供配电系统 的运行效率,降低能耗和运营 成本。
采用分层分布式供配电系统架 构,设置主变电站和多个分配 电站,实现负荷均衡分配;选 用高效节能的电气设备和智能 化控制系统,提高系统能效和 自动化水平。
通过优化供配电系统设计,实 现了商业综合体用电需求的高 效满足,降低了能耗和运营成 本,提高了系统可靠性和安全 性。
07
结论与展望
本次设计成果总结
完成供配电系统的整体设计, 包括负荷计算、短路计算、设 备选择、保护配置等关键步骤 。
实现供配电系统的自动化和智 能化,提高了系统的运行效率 和可靠性。
通过仿真和实验验证,证明了 设计方案的可行性和有效性。
对未来研究的展望
01
深入研究供配电系统的优化和控制策略,进一步提高系统的运 行效率和稳定性。
背景
随着社会的不断发展和科技的进步,电力系统作为现代社会的基础设施之一,其 安全性和稳定性越来越受到人们的关注。因此,供配电系统设计作为电力系统领 域的重要组成部分,具有广泛的应用前景和重要的实际意义。
设计任务和要求
设计任务:根据给定的负荷需求和电源条件,进行供配 电系统的规划和设计,包括负荷计算、短路电流计算、 设备选择、保护配置、接地设计等方面。 保证供配电系统的安全、可靠、经济运行;

某工厂供配电系统毕业设计

某工厂供配电系统毕业设计

某工厂供配电系统毕业设计某工厂供配电系统毕业设计设计目的:工厂供配电系统是一个工厂正常运行的重要支撑系统,它的设计关系到工厂的安全运行,节能降耗以及生产效率的提高。

本文旨在设计一个高效、可靠、安全的工厂供配电系统,满足工厂的用电需求。

设计要求:1. 系统可靠性:确保工厂的供电系统能稳定、持续地为主要设备供电,以避免因供电故障而造成的生产中断。

2. 能效优化:通过有效的电能控制和优化设备的选择,减少电能消耗和线损,提高能效。

3. 安全保障:确保供配电系统的安全运行,防止火灾、电击等事故发生。

4. 灵活性和可扩展性:考虑到工厂的生产发展和设备升级,设计一个灵活可扩展的系统,便于未来对系统进行升级和改造。

设计方案:1. 主配电系统设计:主配电系统是工厂供电系统的核心,主要包括发电机、变压器、开关柜等设备。

在设计上,应采用双回路供电设计,确保供电的可靠性。

同时,根据工厂的用电需求和动力负荷特点,合理选择发电机和变压器容量。

为了提高能效,可以在主配电系统中引入电力电子设备,如变频器、有源滤波器等,通过控制电压和频率来达到能效优化的目的。

此外,还需考虑到主配电系统的安全性,采取过电压、过电流等保护措施,确保系统的安全运行。

2. 照明系统设计:照明系统是工厂供配电系统中的重要部分,它直接关系到工厂的生产效率和员工的工作环境。

在设计上,应根据工厂的使用需求和照明标准,选择适合的照明设备,如LED灯具等。

同时,要合理布置照明设备的位置,确保整个工厂区域都能得到均匀明亮的照明。

3. 控制系统设计:控制系统是供配电系统的智能化管理部分,用于实时监测和控制工厂的电能消耗和设备运行情况。

在设计上,可以采用自动化控制系统,通过传感器和计算机控制设备,实现对供配电系统的远程监控和运行调节。

同时,还应设计系统安全措施,保护控制系统免受网络攻击和恶意软件的侵害。

4. 可扩展性和改造性:为了适应工厂的生产发展和设备升级,供配电系统应具备一定的可扩展性和改造性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

届毕业生毕业设计说明书题目:某机械厂供配电系统设计院系名称:电气工程学院专业班级:学生:学号:指导教师:教师职称:讲师20年 6 月 6 日目次1 概述 01.1 国外发展现状 01.2 供配电系统的研究意义 01.3 研究的容 (1)2 负荷计算及无功补偿 (2)2.1 电力负荷的类型 (2)2.2 负荷计算 (2)2.3 无功功率补偿 (9)3 变电所主变压器选择和主接线方案选择 (10)3.1 变电所主变压器的选择 (10)3.2 主接线方案设计 (11)3.3 厂区规划图 (13)4 短路电流的计算 (15)4.1 短路电流计算的基本公式 (15)4.2 电抗标幺值的计算公式 (15)4.3 确定基准值、计算电抗标幺值 (16)5 高、低压电气设备的选择与校验 (19)5.1 高压设备的选择与校验 (19)5.2 低压设备的选择与校验 (22)5.3 母线的选择 (22)5.4 导线的选择 (23)6 继电保护的整定与计算 (24)6.1 高压线路的继电保护 (24)6.2 电力变压器的继电保护 (25)7 防雷和接地装置 (26)7.1 防雷 (26)7.2 接地装置 (26)7.3 防雷措施 (27)结论 (28)致 (30)参考文献 (31)附录A 电气主接线图 (33)1 概述1.1 国外发展现状现代大中型工厂供配电系统的电气主接线和运行方式都比较复杂,各种电气设备的数量和种类也比较多,随着经济和现代工业建设的迅速发展,供电系统的设计越来越全面、系统,工厂用电量迅速增长,对电能质量、技术经济状况、供电的可靠性指标也日益提高,因此对供电设计也有了更高、更完善的要求。

供配电系统是电力系统的电能用户,也是电力系统的重要组成环节。

它由总降压变电所、高压配电所、车间变电所、配电线路以及用电设备组成。

在小型工厂中,电能先经过高压配电所,然后经过变压器降压,低压配电线路将车间变电所的电能送到各低压用电设备。

在我国,供配电的建设未能得到重视,资金短缺,技术性能落后,另外供配电技术环节形成电力需求与供配电设施不协调的局面。

随着人们生产活动的日渐增多,工厂对电能的需求也在日益增加,作为评估电能质量的相关指标,例如电能的可靠性、电能的经济状况、电能的质量等指标也随之有待提高。

1.2 供配电系统的研究意义现如今,电能已经成为人们生活中不可或缺的能源和生活工具,其在工业生产,生活的各个领域中获得了广泛应用,为人们提供更加舒适便捷的工作环境和生活环境创造了条件。

电力是现代事业发展的主要能源和动力,没有电力可以说就没有国有经济的现代化。

现代的生活都离不开电力,都是建立在电气的基础上。

因此,电力供应如果中断,将会给现代的发展带来严重的影响。

譬如那些对可靠性有有很高要求的企业,即使工厂中设备停电的时间极短,也能引起工厂中严重的事故发生,轻则把电气设备烧坏,重则威胁到人身安全,故而,必须认真做好达到系统供电要求,切实保证电力系统的正常运行,更好地发展生产,实现过程的全部自动化。

要切实保障生产和日常社会生活的需求,就必须做好工厂供电系统的工作,在确保可靠供电的前提下,考虑并努力做好节能减排工作,实现高效,优质供电供电部门必须做到以下几点:(1)安全在电能的供应、分配和使用中,不发生人身事故和设备事故。

(2)可靠应满足电能用户对供电可靠性即连续供电的要求。

(3)优质应满足电能用户对电压质量和频率质量等的要求。

(4)经济供电系统的投资要少,运行费用低,尽可能的节约能源和减少有色金属消耗量。

当然,除了上述基本要求,想高质量的做好工厂供电工作,还要学会合理地做好工厂供电长远发展的规划安排,既考虑到局部利益,又要有长远的目光和见识,做到适应长期发展目标的要求。

1.3 研究的容本次设计主要研究的是某机械厂供配电系统,从获得的原始资料开始着手相关资料的查询以及分析计算,主要完成了以下几个方面:负荷计算及无功补偿,确定变电所的所址、型式以及变电所的主接线方案,按需要系数法进行短路计算,选择高、低压设备并进行校验,变电所防雷保护及接地装置的设计以及用CAD 软件绘制电气原理图。

小型的机械厂供电负荷等级一般为二级负荷,考虑到生产加工,应急照明对电力要求高的方面,避免因停电造成不必要的损失,因此在本次设计中应该从各个方面综合实际情况考虑,做到经济,可靠,完善。

由于供电部门对厂区用电有功率因数方面的要求必须达到0.9以上,所以降压变电所采用并联电容器进行无功功率补偿。

通过短路电流的计算,对供配电系统的继电保护进行整定与计算,最后对本厂进行防雷与接地保护。

2 负荷计算及无功补偿2.1 电力负荷的类型按照电力负荷对供电可靠性的要求,电力负荷分为一级负荷、二级负荷、三级负荷。

在本次机械厂供配电系统设计中,大多数负荷属于二级负荷,且主要对动力负荷和照明负荷进行分析,并完成负荷计算。

2.2 负荷计算在工厂中,为了防止造成电气设备资源的浪费,保证电气设备的安全运行,需要进行负荷计算。

负荷计算的方法有很多,如需要系数法,利用系数法,单位指标法等。

在这次设计中,按需要系数法确定三相用电设备组有功计算负荷,最基本的负荷计算公式为:30d e P K P = (2-1)其中30P 为全厂的有功计算负荷,e P 为全厂用电设备的总容量,d K 为需要系数。

2.2.1 基本公式无功计算负荷 3030tan Q P ϕ= (2-2) 视在计算负荷 3030cos P S ϕ= (2-3) 计算电流30I =(2-4) 2.2.2 多组用电设备计算负荷的确定 有功计算负荷 3030p P K P ∑=∑ (2-5) 无功计算负荷 3030Q K Q q ∑=∑ (2-6) 以上两式中的30P ∑、30Q ∑分别为各组用电设备的有功和无功计算负荷之和,p K ∑、q K ∑分别为同时系数。

视在计算负荷 23023030Q P S += (2-7)计算电流 nU S I 33030=(2-8) 2.2.3 工厂负荷情况 该厂每天的工作时间为十小时,一年当中有十个月正常生产,最大负荷时生产的小时为3500小时,年耗电量约为2500h KW ⋅,本厂多数车间为二级负荷,本厂的负荷统计资料如下表2-1所示,并进行负荷计算。

表2-1 本厂的符合统计资料下面对原始资料进行负荷计算:1、金工车间:动力部分:300.2500100d e P K P kW ==⨯= 3030tan 100 1.73173var Q P k ϕ==⨯=3030100200cos 0.5P S kVA ϕ===30303.87I A ===照明部分: 300.897.2d e P K P kW ==⨯=3030tan 7.200var Q P k ϕ==⨯=30307.27.2cos 1.0P S kVA ϕ===3018.82I A === 2、铸造车间 动力部分:300.235070d e P K P kW ==⨯=3030tan 70 1.73121.10var Q P k ϕ==⨯= 3030121.10242.20cos 0.5P S kVA ϕ===30368.42I A === 照明部分:300.94 3.6d e P K P kW ==⨯= 3030tan 3.600var Q P k ϕ==⨯=3030 3.6 3.6cos 1.0P S kVA ϕ===309.45I A === 3、热处理车间 动力部分:300.610060d e P K P kW ==⨯= 3030tan 600.7545var Q P k ϕ==⨯= 30304556.25cos 0.8P S kVA ϕ===3085.07I A ===照明部分: 300.854d e P K P kW ==⨯= 3030tan 400var Q P k ϕ==⨯= 303044cos 1.0P S kVA ϕ===3010.45I A === 4、锻压车间 动力部分:300.3400120d e P K P kW ==⨯=3030tan 120 1.17140.40var Q P k ϕ==⨯= 3030120184.62cos 0.65P S kVA ϕ===30279.22I A === 照明部分:300.87 5.6d e P K P kW ==⨯= 3030tan 5.600var Q P k ϕ==⨯= 3030 5.6 5.6cos 1.0P S kVA ϕ===3014.63I A === 5、电镀车间 动力部分:300.5300150d e P K P kW ==⨯=3030tan 1500.75112.50var Q P k ϕ==⨯=3030112.50140.63cos 0.8P S kVA ϕ===30212.69I A === 照明部分:300.94 3.6d e P K P kW ==⨯=3030tan 3.600var Q P k ϕ==⨯=3030 3.63.6cos 1.0P S kVA ϕ===309.40I A === 6、生活区300.7300210d e P K P kW ==⨯=3030tan 2100.48100.8var Q P k ϕ==⨯=3030210233.3cos 0.9P S kVA ϕ===30612.3I A === 7、取全厂的同时系数p K ∑、q K ∑均为0.9,则全厂总的计算负荷分别为30300.9734660.6p P K P kW ∑=∑=⨯=var 52.62380.6929.03030k Q K Q q =⨯=∑=∑kVA Q P S 39.90852.6236.6602223023030=+=+= A U S I n 16.138038.0339.90833030=⨯==在设计中,为了使人一目了然,我采用计算表格的形式对各车间负荷计算值进行统计,如下表2-2所示。

表2-2 各车间负荷计算值2.3 无功功率补偿机械厂中由于有大量感性负荷,还有感性的电力变压器,从而使功率因数降低。

根据供电部门对本厂用电的要求,功率因数要达到0.90以上,由上述负荷计算可知9.068.0cos <=ϕ,则要考虑增设无功功率补偿装置,降低电能损耗。

在此次设计中暂取0.92来计算无功功率补偿容量。

装设的无功补偿装置(并联电容器),其容量为)tan (tan '30'3030ϕϕ-=-=P Q Q Q c (2-9) 要使功率因数由0.68提高到0.92,低压侧需装设的并联电容器容量为 var 71.430var )92.0arccos tan 68.0arccos (tan 6.660k k Q c =-⨯=则补偿后变电所低压侧的视在计算负荷为kVA kVA Q Q P S c 16.688)71.43052.623(6.660)(22230230')2(30=-+=-+=变压器的功率损耗为kW kVA S P T 716.68801.001.0')2(30=⨯=≈∆ var 3416.68805.005.0')2(30k kVA S Q T =⨯=≈∆变电所高压侧的计算负荷为kW kW kW P 6.66776.660')1(30=+=var 81.226var 34var 81.192')1(30k k k Q =+= kVA kVA S 08.70581.2266.66722')1(30=+=A I 71.4010308.705')1(30=⨯=补偿后机械厂的功率因数为94.008.7056.667cos ')1(30')1(30'===S P ϕ,这一功率因数满足要求。
