基于nRF24LE1的智能双向汽车遥控系统

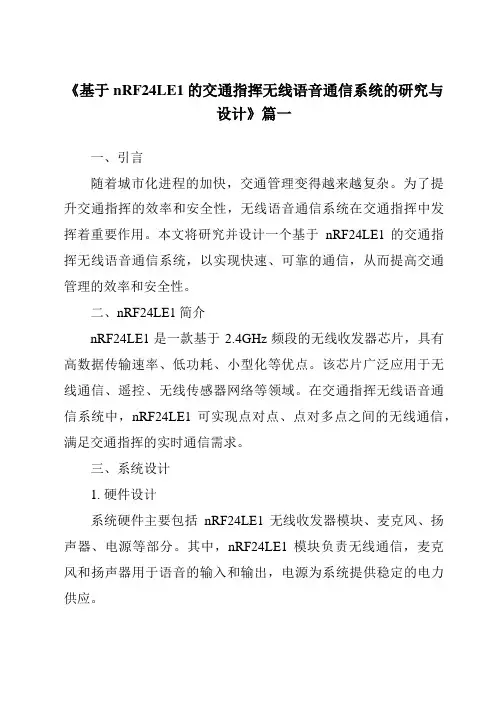

《基于nRF24LE1的交通指挥无线语音通信系统的研究与设计》范文

《基于nRF24LE1的交通指挥无线语音通信系统的研究与设计》篇一一、引言随着城市化进程的加快,交通管理变得越来越复杂。
为了提升交通指挥的效率和安全性,无线语音通信系统在交通指挥中发挥着重要作用。
本文将研究并设计一个基于nRF24LE1的交通指挥无线语音通信系统,以实现快速、可靠的通信,从而提高交通管理的效率和安全性。
二、nRF24LE1简介nRF24LE1是一款基于2.4GHz频段的无线收发器芯片,具有高数据传输速率、低功耗、小型化等优点。
该芯片广泛应用于无线通信、遥控、无线传感器网络等领域。
在交通指挥无线语音通信系统中,nRF24LE1可实现点对点、点对多点之间的无线通信,满足交通指挥的实时通信需求。
三、系统设计1. 硬件设计系统硬件主要包括nRF24LE1无线收发器模块、麦克风、扬声器、电源等部分。
其中,nRF24LE1模块负责无线通信,麦克风和扬声器用于语音的输入和输出,电源为系统提供稳定的电力供应。
在硬件设计过程中,需要合理布局电路,确保各部分之间的连接稳定可靠。
同时,为了降低系统功耗,需要选择低功耗的元器件,并采用合理的电源管理策略。
2. 软件设计软件设计主要包括通信协议的设计、数据传输与处理等部分。
通信协议应满足实时性、可靠性和安全性的要求。
数据传输与处理部分需要实现语音信号的采集、编码、传输、解码和播放等功能。
在软件设计过程中,需要采用合适的编程语言和开发工具,如C语言、Keil uVision等。
同时,为了确保系统的稳定性和可靠性,需要进行严格的测试和调试。
四、系统功能与特点1. 功能(1)实现交通指挥人员与现场执勤人员之间的无线语音通信;(2)支持点对点、点对多点的通信方式;(3)具有实时性、可靠性和安全性的特点;(4)可与其他交通管理系统进行数据交互。
2. 特点(1)采用nRF24LE1无线收发器芯片,具有高数据传输速率、低功耗、小型化等优点;(2)支持双工通信,实现双向语音通信;(3)采用数字信号处理技术,提高语音质量和传输可靠性;(4)具有灵活的配置和扩展性,可适应不同规模的交通指挥需求。

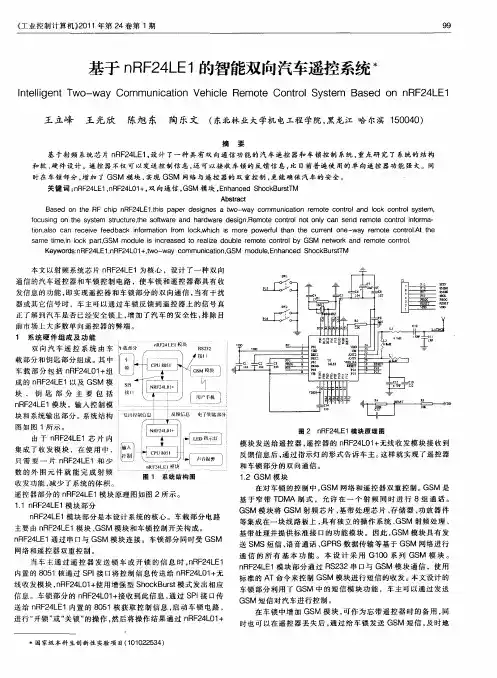

基于nRF24LE1的智能双向汽车遥控系统

本文 以射 频 系统 芯 片 n F 4 E R 2 L 1为核 心 ,设 计 了一 种 双 向
通 信 的汽 车 遥 控器 和车 锁 控 制 电路 ,使 车 锁 和 遥 控 器 都 具 有 收
发 信 息 的功 能 , 即实 现遥 控 器 和 车 锁 部 分 的 双 向通 信 , 有 干 扰 当 器 或 其它 信 号 时 ,车 主 可 以 通过 车锁 反 馈 到 遥 控 器 上 的 信 号 真
图如 图 1所示 。
图 2 n 2 L 1模 块 原 理 图 RF 4 E
由于 nF4E R 2 L 1芯 片 内
集 成 了收 发 模 块 ,在 使 用 中 ,
只需要 一 片 n F 4 E R 2 L 1和 少 数 的 外 围元 件 就 能 完 成 射 频 收 发 功能 , 少 了系 统 的体 积 。 减 图 1 系统结构图
时在 车锁 部 分 , 加 了 GS 模 块 , 增 M 实现 GS 网络 与遥 控 器的 双 重控 制 , 能确 保 汽 车 的 安全 。 M 更
关 键 词 :RF 4 E ,R 2 L 1-双 向通 信 , M 模 块 , n a c d S o k rtM n 2 L 1 n F 4 0 ', 4 GS E h n e h c BusT
பைடு நூலகம்
模 块 发 送 给 遥 控 器 , 控 器 的 n F 4 0 + 线 收 发 模 块 接 收 到 遥 R 2L1无
反 馈 信 息 后 , 过 指示 灯 的形 式 告诉 车 主 。 样 就 实 现 了遥 控 器 通 这 和 车 锁 部 分 的双 向通 信 。
12 GSM 模 块 -
遥控 器 部 分 的 n F 4 E R 2 L 1模块 原 理 图 如 图 2所示 。 11 n F 4 E . R 2 L 1模 块 部分

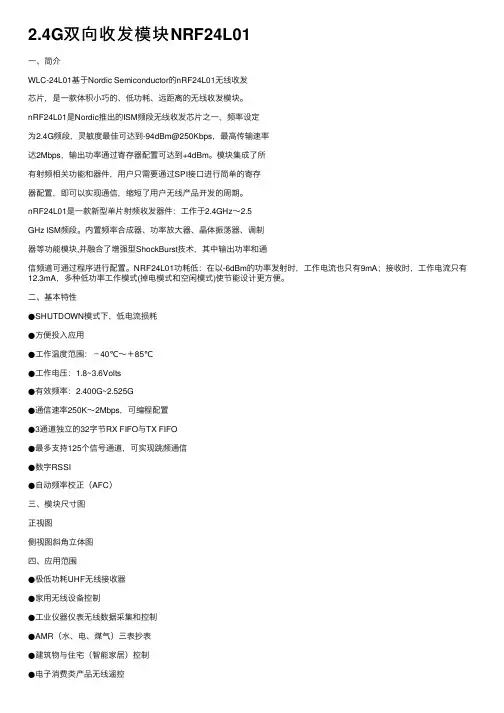

2.4G双向收发模块NRF24L01

2.4G双向收发模块NRF24L01⼀、简介WLC-24L01基于Nordic Semiconductor的nRF24L01⽆线收发芯⽚,是⼀款体积⼩巧的、低功耗、远距离的⽆线收发模块。
nRF24L01是Nordic推出的ISM频段⽆线收发芯⽚之⼀,频率设定为2.4G频段,灵敏度最佳可达到-94dBm@250Kbps,最⾼传输速率达2Mbps,输出功率通过寄存器配置可达到+4dBm。
模块集成了所有射频相关功能和器件,⽤户只需要通过SPI接⼝进⾏简单的寄存器配置,即可以实现通信,缩短了⽤户⽆线产品开发的周期。
nRF24L01是⼀款新型单⽚射频收发器件:⼯作于2.4GHz~2.5GHz ISM频段。
内置频率合成器、功率放⼤器、晶体振荡器、调制器等功能模块,并融合了增强型ShockBurst技术,其中输出功率和通信频道可通过程序进⾏配置。
NRF24L01功耗低:在以-6dBm的功率发射时,⼯作电流也只有9mA;接收时,⼯作电流只有12.3mA,多种低功率⼯作模式(掉电模式和空闲模式)使节能设计更⽅便。
⼆、基本特性●SHUTDOWN模式下,低电流损耗●⽅便投⼊应⽤●⼯作温度范围:﹣40℃~+85℃●⼯作电压:1.8~3.6Volts●有效频率:2.400G~2.525G●通信速率250K~2Mbps,可编程配置●3通道独⽴的32字节RX FIFO与TX FIFO●最多⽀持125个信号通道,可实现跳频通信●数字RSSI●⾃动频率校正(AFC)三、模块尺⼨图正视图侧视图斜⾓⽴体图四、应⽤范围●极低功耗UHF⽆线接收器●家⽤⽆线设备控制●⼯业仪器仪表⽆线数据采集和控制●AMR(⽔、电、煤⽓)三表抄表●建筑物与住宅(智能家居)控制●电⼦消费类产品⽆线遥控●⽆线报警与安全系统●⽆线传感器⽹络中控系统五、技术参数测试条件:Ta=25°C,VCC=3.3V技术指标参数备注⼯作电压直流 1.8~3.6V⼀般应⽤于3.0V或3.3V供电系统中中⼼频率2400MHz可配置寄存器到2400~2483MHz内频率误差±5KHz调制⽅式GFSK/2-FSK/MSK可通过配置寄存器实现不同的调制⽅式接收灵敏度-94dBm250kBaudRate发射电流<11.3mA@0dBm接收电流<13.5mA通过间歇式⼯作可实现200uA以内的平均⼯作电流休眠电流<1uA传输速率250K/1M/2M(bps)可通过配置寄存器实现不同的空中传输速率谐波功率<-35dBm最⼤0dBm输出时,⼆次谐波的功率通讯距离<50m ⽤WCL-nRF24L01作为发射器,GFSK调制⽅式,250kBaud 速率,0dBm发射天线阻抗50ohm⼯作温度-40~+85°C 存贮温度-55~+125°C外形尺⼨19mm×12mm×1.75mm引脚及详细尺⼨请以外形尺⼨图为准备注:1.模块的通信速率会影响通信距离,速率越⾼,通信距离越近,灵敏度越低。
基于单片机和GSM模块的双向汽车遥控系统

基于单片机和GSM模块的双向汽车遥控系统王光欣;王立峰;陶乐文;陈旭东【摘要】车锁控制电路采用GSM模块和单片机结合,研究了基于GSM网络的双向汽车遥控系统,重点分析了单片机控制GSM模块收发短信的具体过程及软件实现方法,对程序设计的主体思想作了较为细致的分析.实验结果表明,论文给出的通信方法可行,双向通信速度快、数据传输稳定可靠.【期刊名称】《机电产品开发与创新》【年(卷),期】2011(024)004【总页数】3页(P117-118,129)【关键词】GSM模块;AT指令;双向通信;汽车遥控系统【作者】王光欣;王立峰;陶乐文;陈旭东【作者单位】东北林业大学机电工程学院,黑龙江哈尔滨150040;东北林业大学机电工程学院,黑龙江哈尔滨150040;东北林业大学机电工程学院,黑龙江哈尔滨150040;东北林业大学机电工程学院,黑龙江哈尔滨150040【正文语种】中文【中图分类】TP390 引言GSM(Global System for Mobile Communications)是20世纪末兴起于欧洲的新一代移动通信系统,GSM网络提供和固定电话网相兼容的业务,包括话音、数据、传真和短消息等。
随着GSM高速的发展和完善,在亚洲、欧洲、非洲、澳大利亚、中东等国家和地区人们广泛地使用这一技术,目前已成为世界上覆盖最广、应用最多的移动通信系统。
近些年来,GSM在中国发展迅速,网络覆盖华东、华北、东南沿海的绝大部分地区和西部的部分地区,截至当前,我国已有7亿多移动用户,而且还在持续高速增长,应用前景广阔[1]。
随着汽车的日益普及,其安全防盗方面受到人们越来越高的重视。
本系统利用成熟的GSM网络覆盖全国甚至全世界这一特点,在汽车车锁上增加GSM模块,与单片机结合起来构成远距离无线遥控系统,实现远程数据传送和监控的功能。
1 系统结构与功能该汽车遥控系统由遥控器部分、车锁控制部分和用户手机构成,其中遥控器部分主要包括nRF24LE1模块,输入控制模块和系统输出,车载部分主要包括nRF24LE1模块以及GSM模块。

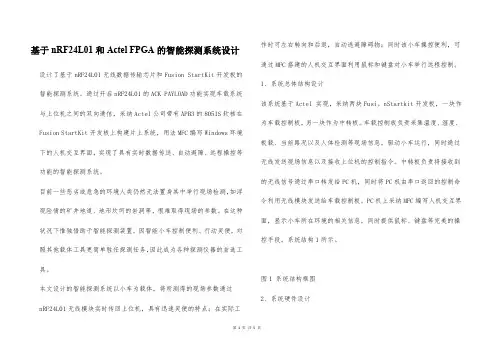

基于nRF24L01和Actel FPGA的智能探测系统设计

基于nRF24L01和Actel FPGA的智能探测系统设计设计了基于nRF24L01无线数据传输芯片和Fusion StartKit开发板的智能探测系统。
通过开启nRF24L01的ACK PAYLOAD功能实现车载系统与上位机之间的双向通信,采纳Actel公司带有APB3的8051S软核在Fusion StartKit开发板上构建片上系统,用法MFC编写Windows环境下的人机交互界面,实现了具有实时数据传送、自动避障、远程操控等功能的智能探测系统。
目前一些恶劣或危急的环境人类仍然无法置身其中举行现场检测,如浮现险情的矿井地道、地形坎坷的岩洞等,很难取得现场的参数。
在这种状况下惟独借助于智能探测装置。
因智能小车控制便利、行动灵便,对照其他载体工具更简单胜任探测任务,因此成为各种探测仪器的首选工具。
本文设计的智能探测系统以小车为载体,将所测得的现场参数通过nRF24L01无线模块实时传回上位机,具有迅速灵便的特点;在实际工作时可左右转向和后退,自动逃避障碍物;同时该小车操控便利,可通过MFC搭建的人机交互界面利用鼠标和键盘对小车举行远程控制。
1、系统总体结构设计该系统基于Actel 实现,采纳两块Fusi。
nStartkit开发板,一块作为车载控制板,另一块作为中转板。
车载控制板负责采集温度、湿度、板载、当前路况以及人体检测等现场信息,驱动小车运行,同时通过无线发送现场信息以及接收上位机的控制指令。
中转板负责将接收到的无线信号通过串口转发给PC机,同时将PC机由串口返回的控制命令利用无线模块发送给车载控制板。
PC机上采纳MFC编写人机交互界面,显示小车所在环境的相关信息,同时提供鼠标、键盘等完美的操控手段。
系统结构1所示。
图1 系统结构框图2、系统硬件设计2、1无线数据传输芯片nRF24L012.1.1芯片简介HnRF24L01是挪威NorDic公司的单片2.4 GHz无线收发一体芯片,有多达125个频道可供挑选,支持1 Mb/s和2 Mb/s传输速率。

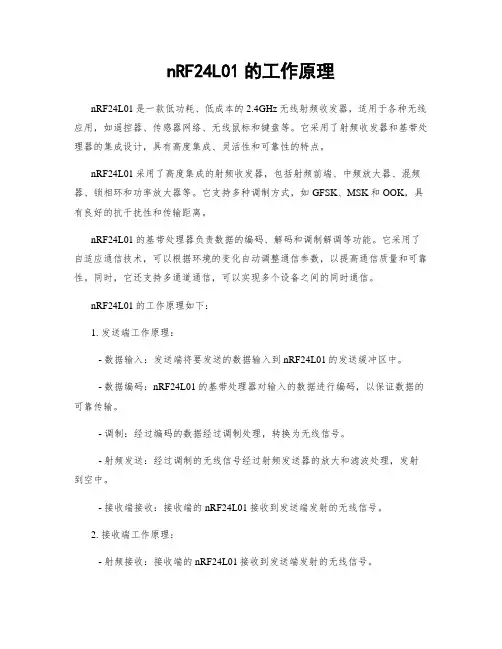

nRF24L01的工作原理

nRF24L01的工作原理nRF24L01是一款低功耗、低成本的2.4GHz无线射频收发器,适用于各种无线应用,如遥控器、传感器网络、无线鼠标和键盘等。
它采用了射频收发器和基带处理器的集成设计,具有高度集成、灵活性和可靠性的特点。
nRF24L01采用了高度集成的射频收发器,包括射频前端、中频放大器、混频器、锁相环和功率放大器等。
它支持多种调制方式,如GFSK、MSK和OOK,具有良好的抗干扰性和传输距离。
nRF24L01的基带处理器负责数据的编码、解码和调制解调等功能。
它采用了自适应通信技术,可以根据环境的变化自动调整通信参数,以提高通信质量和可靠性。
同时,它还支持多通道通信,可以实现多个设备之间的同时通信。
nRF24L01的工作原理如下:1. 发送端工作原理:- 数据输入:发送端将要发送的数据输入到nRF24L01的发送缓冲区中。
- 数据编码:nRF24L01的基带处理器对输入的数据进行编码,以保证数据的可靠传输。
- 调制:经过编码的数据经过调制处理,转换为无线信号。
- 射频发送:经过调制的无线信号经过射频发送器的放大和滤波处理,发射到空中。
- 接收端接收:接收端的nRF24L01接收到发送端发射的无线信号。
2. 接收端工作原理:- 射频接收:接收端的nRF24L01接收到发送端发射的无线信号。
- 射频前端处理:接收到的无线信号经过射频前端的放大和滤波处理,转换为中频信号。
- 中频处理:中频信号经过混频器和锁相环等处理,转换为基带信号。
- 调制解调:基带信号经过调制解调处理,还原为发送端输入的数据。
- 数据输出:接收端将解调后的数据输出。
nRF24L01的工作原理基于2.4GHz的无线通信技术,通过射频收发器和基带处理器的协同工作,实现了数据的可靠传输。
它采用了自适应通信技术和多通道通信,提供了灵活性和可靠性,适用于各种无线应用场景。
同时,它的低功耗设计也使得它成为物联网和传感器网络等领域的理想选择。
基于射频芯片nRF24E1的通用遥控器

。
一
() 1 配置模式 Sok us M 的配置 字使 n F 4 1能够处理 hcB rT t R 2E 射频协议 , 配置字能进行以下设置 : 声明射频数据包 中数据占用的位数 ; 明射频数据包 中地址 占用 的 声 位数 ; 声明接收数据的地址 ; 设置 晶振频率 ; 设置发 射速率 ; 使能 C C校验 ; R 切换发射和接收等。 () 2 收发模式 在 Sok us M收发模式下 ,R 2 E hcB rT t n F 4 1自动处 理字头 、 地址和 C C校验 码。在接收数据时, R 自动 把字头移去 。 自动核对地址 和 C C校验码。在发 并 R 送数 据 时, 自动加 上 字 头 、 地址 和 C C校 验码。 R Sok us M 收 发流程 如 图 12所示 。 hcB rt T 、
维普资讯
NO 6 . De . 2 0 c ,06
微
处
理
机
第6 期
20 06年 l 2月
MI CROP ROC S 6 ES OP
基 于射 频 芯 片 n F 4 1的通 用 遥 控 器 R 2E
延 涛, 马建仓
( 西北工业大学, 西安 707 ) 102 摘 要 : 介绍 了利用新型射频芯片 n F4 1 R 2 E 设计通用遥控器原型样机的思路和方法, 并给 出 了原理 图和 程序 流程 图。 关键词 :R 2 E n F4 1射频芯片;ok u t hcB r 方式; s 键盘接 口; 液晶显示模块 中图分类号 :P6 . T 38 1 文献标识码: 文章编号 : 0 27 【06 0 00 0 A 1 2— 29 2 0 )6— 04— 3 0
c i n F 4 1i it d cd.sh m t h ra df w cat r l Vn h R 2 E s n o u e p r ce ai cat n o h r aeas c l o西 e .
采用nRF24xxx收发器的射频遥控器实现方案

采用nRF24xxx收发器的射频遥控器实现方案二十世纪七十年代末,红外线被创新性地用来控制消费类电子产品,解决了较昂贵的超声波遥控装置在可靠性、遥控范围和复杂性方面的所有问题(这也是超声波遥控器一直努力解决的问题)。
实事证明,红外遥控技术的确是如此之好,因为三十年之后,我们仍然使用红外线来控制销往世界各地的大部分消费电子产品。
但是红外遥控的耐久性也是它日渐衰落的原因。
在诞生初期,红外线被设计用来实现了一些简单的功能,例如调节音量或者切换电视频道等。
人们从来就没有想过用它来应付现代消费电子产品需要的多媒体、多菜单、多功能。
消费者们已经可以使用数量庞大的数字内容,包括几十个有线电视频道、储存在机顶盒硬盘上的视频节目、存放在个人电脑中的音乐和照片,或者存放在远程服务器上的视频电影。
将来,内容将通过互联网、局域网或者数字生活网络联盟(DLNA)连接来传送,而不是通过老式广播网络连接。
为了迅速、方便地获得数字内容,需要使用遥控器操作的先进导航接口,例如触摸屏、触摸垫、运动传感器、跟踪球或操纵杆。
只有通过射频链路实现的功能,访问这些内容方才实际可行。
现在还没有迹象说明红外遥控器会很快消失──对于只需要简单地“点和点击”操作而言,价钱便宜的红外遥控器仍然是最好的解决办法。
但是,消费者需要先进的导航功能,因而射频技术是天生的红外技术接替者。
有好几种射频技术(现在已经上市,或者即将投入市场)在射频市场上竞争。
这些技术分为两类,一类是专有技术,例如Nordic半导体公司的产品;另一类是标准技术,例如蓝牙低功耗和RF4CE(RF4CE是在IEEE802.15.4媒体存取控制/物理(MAC/PHY)层的基础上发展起来的)。
射频:多媒体时代的遥控技术就遥控而言,射频并不是新技术。
例如,在1903年,Leonardo Torres Quevedo在巴黎科学院发表了他的“Telekino”,后来在法国、西班牙、英国和美国获得专利权。
基于nRF24L01的通用型遥控开关的设计

基于nRF24L01的通用型遥控开关的设计【摘要】本文主要介绍了基于nRF24L01和STC单片机的通用型遥控开关的设计过程。
提出了一种以STC单片机为控制器,采用nRF24L01无线收发模块作为收发器件,采用STC单片机内部集成EEPROM为比对码存储器的无线遥控开关的设计方案。
本遥控开关可靠性高、通用性强、成本低、体积小、功耗低,具有较强的实用价值。
【关键词】STC单片机;nRF24L01;EEPROM;通用型;无线遥控1.引言随着生活水平的不断提高,人们对生活的细节要求也越来越高,比如越来越多的家庭采用遥控器替代传统的手动开关,小小的改变给生活带来了很大的便利。
但目前市面上的遥控开关一般都是为专有电器开发的,比如高档水晶吊灯、热水器、取暖器、空调扇等等,根本不能通用。
本设计方案主要是以STC15W404S 单片机作为核心控制器,2.4GHz无线模块作为收发器,实现一对多、绕障碍、远距离遥控,并且设计的无线遥控开关性能稳定,可以随意配置控制键与控制点,自由灵活,价格便宜,使用方便,通用于各种家用电器、小功率用电设备等[1]。
使用本遥控开关可以轻松地将日常生活中传统手动开关替换成使用方便的遥控开关,具有较强的实用价值。
2.系统硬件设计本系统硬件由遥控器和接收板两部分组成。
遥控器内部由单片机最小系统、键盘、无线收发模块nRF24L01(工作于发射模式)组成。
接收板部分由单片机最小系统、无线收发模块nRF24L01(工作于接收模式)、编码存储器、按键、继电器组成。
系统组成框图如图1所示。
图1 系统硬件组成框图2.1 核心器件的选用与介绍本系统核心器件主要是控制器与无线收发器件,控制器选用台湾宏晶科技的STC15W404S单片机,无线收发器件选用nRF24L01无线收发模块。
STC15W404S是宏晶科技作为89系列替代产品推出的一款新型超低价、宽电压、超低功耗、高速高可靠、超强抗干扰的增强型1T8051微处理器。
基于nRF24L01的太阳能无线小车设计

4科技资讯 SCIENCE & TECHNOLOGY INFORMATION科 技 前 沿DOI:10.16661/ki.1672-3791.2019.16.004基于nRF24L01的太阳能无线小车设计袁铭1,2(1.江苏联合职业技术学院苏州工业园区分院 江苏苏州 215000;2.苏州工业园区工业技术学校 江苏苏州 215000)摘 要:该设计主要由计算机控制端和太阳能小车组成,计算机控制端利用n RF24L01无线控制小车运动。
小车以STC89C52单片机为主控芯片,由太阳能锂电池充电控制模块提供电源。
同时,小车能够测量工作电压和环境的温湿度数据,通过无线传输模块发送给计算机端并在C#开发的界面上显示。
关键词:STC89C52 nRF24L01 太阳能 C#中图分类号:TN99 文献标识码: A 文章编号:1672-3791(2019)06(a)-0004-02图1 上位机和下位机系统框图该小车基于人和物交流的物联网思想设计制作,利用太阳能这种清洁能源驱动小车运行,达到了节能环保的可持续发展理念。
该文基于nRF24L01和单片机开发了一款具有无线通信能力的太阳能供电小车,在PC端远距离控制小车的运行,并且在PC端实时显示小车采集到的环境温湿度信息和其他相关参数。
1 系统整体结构方案整个系统由计算机控制端(上位机)和太阳能小车(下位机)两部分组成。
上位机部分由PC机、单片机和无线收发模块组成。
上位机控制端通过无线收发模块向小车发射控制命令,控制小车运行,同时该无线模块接收来自小车的各种参数发送至PC控制端显示。
下位机小车部分由单片机系统、无线通信模块、太阳能控制模块、电机控制模块、温湿度模块等组成。
无线通信模块接收上位机发出的指令,通过和单片机的通信,由单片机模块控制电机模块驱动控制小车运动。
AD转换电路用于采集太阳能充电电流等工作参数,和温湿度参数一起通过无线模块发送至计算机控制端。
基于nRF2401无线通信系统控制的智能小车设计

基于nRF2401无线通信系统控制的智能小车设计作者:鲁益帆来源:《科学与财富》2019年第35期摘要:智能小车可以根据人们的需求,添加一些特定的功能,比如工厂里,检测一定区域的温度或气体参数,在人不便暴露的情况下,智能小车就可以代替人们工作了,它可以沿着一定的轨迹,按照设计好的道路前进,进行探测。
但是一旦遇到规定道路以外的情况又该怎么办,这时还需要人对小车进行控制,就产生了无线控制的需求,本文正是以无线通信作为重点,对智能小车进行设计。
本文设计智能小车实现的主要功能是利用电脑端上位机通过nRF24L01模块发送信息给以STC89C51单片机为核心的智能小车,来完成实时无线通信并对实现其远程操控。
关键词:智能小车;nRF2401;循迹行驶;串口通信;无线通信概述本文是基于STC89C51系列单片机进行智能循迹小车的设计与制作。
小车依靠红外光电传感器检测道路和反馈路况信号,自主控制小车按照规定的路径行驶,并能实现启动、停车、蔽障、入库、报警等功能,当小车发现规定路径以外的情况,可以人工干预,采用远程无线控制的操作,进行查看。
1系统设计本设计使用STC89C51单片机为核心的智能小车进行循迹行驶,且电脑可以与其实时无线通信并对其远程控制。
设计使用到了STC89C51单片机、nRF24L01无线通信模块、信号采样模块、驱动电机模块、电源模块等模块來完成。
1.1系统整体方案设计实现系统总体方案如图1所示。
1.2单片机最小系统本设计的控制核心为STC89C51单片机,通过各个IO口来控制每一个模块。
STC89C51采用的是8051核的ISP在系统可编程芯片,单片机兼容标准的111条MCS-51算数运算指令及80C51引脚结构。
时钟频率从0~35MHz,实际工作频率可达48MHz,4KB的flash,512B RAM,共有27个IO口,有2个16位定时器/计数器,2路外部中断。
具有UART和SPI,可支持全双工通信。
NRF24L01功能使用文档

NRF24L01功能使用文档一、NRF24L01的功能特点:1.双向通信:NRF24L01可以同时作为发送器和接收器,实现双向通信。
这意味着可以用它构建各种无线传感器网络。
2. 高速数据传输:NRF24L01的最大数据传输速率为2Mbps,这使得它可以用于高速数据传输的应用场景,如视频传输。
3.高可靠性:NRF24L01具有自动重复传输和错误检测功能。
当传输数据时,NRF24L01会自动重复发送数据,并在接收端检测错误。
这提高了数据传输的可靠性。
4.小尺寸和低功耗:NRF24L01的尺寸小,只有20针的QFN封装,适用于各种空间受限的应用场景。
同时,它的工作电压范围广,只需1.9-3.6V,功耗低。
5.多通道:NRF24L01支持多达125个通道,这使得它可以与其他无线设备同时工作,避免干扰。
二、NRF24L01的使用方法:1. 引脚连接:首先,将NRF24L01的引脚连接到主控制器(如Arduino)上。
连接时需要注意引脚的对应关系,如CE(引脚1)连接到主控制器的数字引脚9上,CSN(引脚2)连接到数字引脚10上,SCK (引脚3)连接到数字引脚13上,等等。
2.配置寄存器:NRF24L01有多个寄存器,用于配置各种参数。
可以通过SPI接口向这些寄存器写入数据来配置NRF24L01、例如,可以通过写入到寄存器地址0x00的数据来配置NRF24L01的发射功率、数据传输速率、等等。
3.发送数据:在发送数据之前,需要将NRF24L01设置为发送模式。
首先,将CE置高,然后向TXFIFO寄存器中写入数据。
NRF24L01会自动将数据传输给接收器,并等待接收器的确认。
4.接收数据:在接收数据之前,需要将NRF24L01设置为接收模式。
首先,将CE置高,然后等待数据的接收。
一旦接收到数据,可以从RXFIFO寄存器中读取数据。
5.错误处理:当数据传输过程中出现错误时,NRF24L01会自动重复发送数据。
nRF24L01的工作原理

nRF24L01的工作原理nRF24L01是一款非常常用的无线通信模块,广泛应用于物联网、无线遥控、传感器网络等领域。
它基于射频技术,能够实现低功耗、低成本的无线通信。
nRF24L01的工作原理主要包括射频收发、调制解调、协议处理等几个方面。
首先,nRF24L01通过射频天线进行无线信号的收发。
它采用2.4GHz频段,支持多信道操作,能够在不同频率上进行通信,以避免干扰。
其次,nRF24L01通过调制解调技术将数字信号转换为射频信号进行传输。
它支持多种调制方式,包括GFSK、OOK等,能够根据不同的应用场景选择合适的调制方式。
在数据传输过程中,nRF24L01还采用了一种称为“ShockBurst”的协议。
该协议能够实现自动应答、自动重传、自动频道切换等功能,提高了数据传输的可靠性和稳定性。
另外,nRF24L01还具有较低的功耗特性。
它可以通过设置传输速率、功率增益等参数来调整功耗,以满足不同应用场景的需求。
同时,它还支持低功耗模式和睡眠模式,能够进一步降低功耗,延长电池寿命。
除了以上的基本工作原理,nRF24L01还有一些其他的特性和功能。
例如,它支持多节点通信,可以实现点对点、点对多点、多对多等通信方式;它还支持动态负载长度,可以根据数据包的长度自动调整传输速率,提高传输效率。
总结起来,nRF24L01是一款功能强大、性能稳定的无线通信模块。
它的工作原理包括射频收发、调制解调、协议处理等多个方面,通过这些技术实现了低功耗、可靠的无线通信。
无论是在物联网、无线遥控还是传感器网络等领域,nRF24L01都能够发挥重要的作用。
基于nRF24L01的电动汽车无线充电控制系统设计

基于nRF24L01的电动汽车无线充电控制系统设计Sun Guojun;Wu Ruilong;Cang Siyu;Zhu Wenxiu;Zhang Lanhong【摘要】设计了地面充电桩与车载充电器之间的无线充电控制系统,系统以51单片机为核心,通过无线射频模块nRF24L01实现控制信息的传输.介绍了无线充电控制系统硬件电路和软件的设计过程.实验结果表明,所设计的系统可以稳定可靠地实现车载充电器与地面充电桩之间的无线控制.【期刊名称】《单片机与嵌入式系统应用》【年(卷),期】2018(018)012【总页数】5页(P81-85)【关键词】电动汽车;无线充电;射频;nRF24L01【作者】Sun Guojun;Wu Ruilong;Cang Siyu;Zhu Wenxiu;Zhang Lanhong 【作者单位】;;;;【正文语种】中文【中图分类】TM274引言图1 电动汽车电磁感应式无线充电系统结构随着电动汽车的普及与推广,对电动汽车充电方式的多样化和便利性要求越来越高。
目前各国电动汽车的充电主要以充电站、充电桩或换电池的模式为主,而电池充电站建设所需的位置、土地和成本成为制约电动汽车发展的最大瓶颈。
无线电能传输技术(Wireless Power Transmission,WPT)作为一项新兴技术,目前已经商业化运作,基于无线电能传输的电动汽车充电方式也成为各大汽车厂商及科研机构的研究热点。
与有线充电站等接触式充电方式相比,无线充电方式可以解决火花、积尘、接触损耗及机械磨损等一系列问题,同时可以实现停车位自动充电和移动供电。
随着WPT技术的成熟,电动汽车将是无线充电设备领域中最具潜力的市场[1-5]。
1 电动汽车无线充电系统结构电动汽车无线充电系统的核心部件为非接触式电能传输系统,电磁感应式无线传输是利用感应线圈之间的交变电磁场进行的非接触式电能传输,是一种传输功率与效率较高,且最易实现的非接触式电能传输方式,也是现阶段研究和发展的重点方向。
智能双向汽车遥控系统[实用新型专利]
![智能双向汽车遥控系统[实用新型专利]](https://img.taocdn.com/s3/m/23bca902b8f67c1cfbd6b847.png)
专利名称:智能双向汽车遥控系统
专利类型:实用新型专利
发明人:王立峰,张兴成,陶乐文,王光欣,陈旭东申请号:CN201120320038.9
申请日:20110830
公开号:CN202275500U
公开日:
20120613
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种智能双向汽车遥控系统。
本实用新型设计出具有双向通信功能的汽车遥控器和车锁控制电路。
汽车遥控器上带有nRF24LE1模块、按键、LED指示灯、声音报警器等。
车载控制电路包括nRF24LE1模块、GSM模块以及输入输出电路等。
其特点是遥控器和车锁控制部分都具有收发信息的功能,车锁控制部分能将车锁和车门的状态反馈给遥控器,并用不同的声音提示车主操作成功与否。
遥控器进行开、关锁操作时,可同时控制汽车的油路开关。
车锁控制部分增加GSM短信模块,车主可利用手机发送短信对车锁进行远程控制。
这种智能双向汽车遥控系统功能多样,实用性强,为汽车的安全性提供了很好的保证。
申请人:东北林业大学
地址:150040 黑龙江省哈尔滨市香坊区和兴路26号
国籍:CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1 系统硬件组成及功能
双向汽车遥控系统由车
载部分和钥匙部分组成。 其中
车 载 部 分 包 括 nRF24L01+ 组
成的 nRF24LE1 以及 GSM 模
块, 钥匙部分主要包括
nRF24LE1 模块, 输入控制模
块和系统输出部分。 系统结构
图如图 1 所示。
由 于 nRF24LE1 芯 片 内
集成了收发模块, 在使用中,
据的收发和处理过程。
nRF24LE1 内 部 集 成 了 单 片
机 8051 内核和无线收发内核
nRF24L01+。 8051 内核 的 功
能与普通单片机相似,
nRF24L01+ 内 核 负 责 将 数 据
打包和无线收发数据,而两者 之间则通过内部的 SPI 接口建
图 3 遥控器部分软件流程图
立通信,实现数据的交换。
信息。 车锁部分的 nRF24L01+接收到此信息 ,通 过 SPI 接 口 传
送 给 nRF24LE1 内 置 的 8051 核 获 取 控 制 信 息 ,启 动 车 锁 电 路 ,
进行“开锁”或“关锁”的操作,然后将操作结果通 过 nRF24L01+
图 2 nRF24LE1 模块原理图
模块发送给遥控器,遥控器的 nRF24L01+无线收发 模 块 接 收 到 反馈信息后,通过指示灯的形式告诉车主。 这样就实现了遥控器 和车锁部分的双向通信。 1.2 GSM 模块
nRF24LE1 通过串口与 GSM 模块连接。 车锁部分同时受 GSM
网络和遥控器双重控制。
当 车 主 通 过 遥 控 器 发 送 锁 车 或 开 锁 的 信 息 时 ,nRF24LE1
内置的 8051 核通过 SPI 接口将控制信息传送给 nRF24L01+无
线收发模块,nRF24L01+使用增强型 ShockBurst 模式发出相应
Enhanced ShockBurst 数 据 包 基 于 数 据 链 路 层 ,器 件 内 部
表 2 Enhanced ShockBurstTM 数据格式
完 成 需 要 高 速 处 理 的 RF 协 议 , 自 动 处 理 前 导 码 和 CRC 校 验 码,发送数据时只需将数据放入发送数据缓冲区,器件会自行产 生前导字符和 CRC 校验码, 并将这些数据地址和地址信息、发 送数据缓冲区的数据等组成一个数据包发送出去。 接收数据时 自动把前导码和 CRC 校验码移去。
本文以射频系统芯片 nRF24LE1 为核心, 设计了一种双向
通信的汽车遥控器和车锁控制电路, 使车锁和遥控器都具有收
发信息的功能,即实现遥控器和车锁部分的双向通信,当有干扰
器或其它信号时, 车主可以通过车锁反馈到遥控器加了汽车的安全性,排除目
前市场上大多数单向遥控器的弊端。
参考文献 [1]Nordic Semiconductor ASA [Z].Data sheets for nRF24LE1-Ul-
tra low power wireless System-on-Chip solution,2008(10) [2]Applications for nRF24LE1-Ultra low power wireless System-
废除遥控器的开锁功能,锁住车门,更增加了汽车的安全性。
2 系统软件设计
2.1 遥控器部分软件流程图
系 统 程 序 采 用 keil c51
软件进行编制,生成十六进制
文 件 后 下 载 到 nRF24LE1 芯
片中。 遥控器部分软件流程图
如图 3 所示。
软件设计的关键是如何
配 置 nRF24LE1 芯 片 ,实 现 数
2.2 nRF24LE1 工作模式
nRF4LE1 有四种 不 同 的 工 作 状 态 ,使 用 前 必 须 进 行 相 应 的
配置工 作 。 通 过 配 置 CONFIG 寄 存 器 可 把 nRF4LE1 配 置 为 发
射、接收、待机及掉电四种工作模式。 如表 1 所示。
表 1 nRF24LE1 工作模式
nRF24LE1 收 发 模 式 有 Shock -Burst 收 发 模 式 和 Enhanced ShockBurst 收发模式两种, 收发模式由器件配置字决 定 , 对 应 的 数 据 包 格 式 也 有 两 种 , 本 设 计 应 用 了 Enhanced ShockBurst 收发模式实现汽车遥控器与车锁的双向通信。 Enhanced ShockBurst 数据格式如表 2 所示。
当 CONFIG 寄 存 器 的 PWR_UP 位 ,PRIM_RX 位 和 RFCE 位 置 1 时 ,nRF24LE1 进 入 接 收 模 式 。 当 CONFIG 寄 存 器 的 PWR_UP 位置 1,PRIM_RX 位置 0,RFCE 位置 1 时 ,数据在 TX FIFO 寄存器中等待发送,无线模块进入发送模式。 在发送 数 据 的过程中,保持这种工作状态,直 到 数 据 发 送 完 毕 。 如 果 RFCE 位 置 0 时 ,则 进 入 待 机 模 式 1,如 果 RFCE 位 置 1,TX FIFO 中 有数据,则进行下一次发送过程,如 果 TX FIFO 中 没 有 数 据 ,则 进入待机模式 2。
在对车锁的控制中,GSM 网络和遥控器双重控制。 GSM 是 基 于 窄 带 TDMA 制 式 , 允 许 在 一 个 射 频 同 时 进 行 8 组 通 话 。 GSM 模 块 将 GSM 射 频 芯 片 、基 带 处 理 芯 片 、存 储 器 、功 放 器 件 等集成在一块线路板上,具有独立的操作系统、GSM 射频处理、 基带处理并提供标准接口的功能模块。 因此,GSM 模块具有发 送 SMS 短信、语音通话、GPRS 数据传输等基于 GSM 网络进行 通 信 的 所 有 基 本 功 能 。 本 设 计 采 用 G100 系 列 GSM 模 块 。 nRF24LE1 模块部分通过 RS232 串口与 GSM 模 块 通 信 , 使 用 标准的 AT 命令来控制 GSM 模块进行短信的收发。 本文设计的 车锁部分利用 了 GSM 中 的 短 信 模 块 功 能 , 车 主 可 以 通 过 发 送 GSM 短信对汽车进行控制。
在车锁中增 加 GSM 模 块 ,可 作 为 忘 带 遥 控 器 时 的 备 用 ,同 时也可以在遥控器 丢 失 后 ,通 过 给 车 锁 发 送 GSM 短 信 ,及 时 地
*国 家 级 本 科 生 创 新 性 实 验 项 目 (101022534 )
100
基于 nRF24LE1 的智能双向汽车遥控系统
《工业控制计算机》2011 年第 24 卷第 1 期
99
基于 nRF24LE1 的智能双向汽车遥控系统*
Intelligent Two-way Communication Vehicle Remote Control System Based on nRF24LE1
王立峰 王光欣 陈旭东 陶乐文 (东北林业大学机电工程学院,黑龙江 哈尔滨 150040)
详细的发送和接收流程如下: (1)Enhanced ShockBurstTM 发射流程 1)把接收机的地址和要发送的数据按时序送 nRF24L01+。 2)配 置 CONFIG 寄 存 器 ,使 之 进 入 发 送 模 式 ,即 PWR_UP 位,PRIM_RX 位和 RFCE 位置 1。 3)RFCE 置高至少 10μs, 激发 nRF24LE1 进行 Enhanced ShockBurstTM 发射。 4)nRF24L01+的 Enhanced ShockBurstTM 发射: 给射频前端供电; 射频数据打包(加前导码、CRC 校验码); 高速发射数据包; 发 射 完 成 ,nRF24L01+进 入 待 机 状 态 或 准 备 进 行 下 一 次 发 射。 (2)Enhanced ShockBurstTM 接收流程 1)配置本机地址和要接收的数据包大小。 2) 配 置 CONFIG 寄 存 器 , 当 PWR_UP 位 ,PRIM_RX 位 和 RFCE 位置 1,进入接收模式。 3)保 持 130μs 后 ,nRF24L01+进 入 监 视 状 态 ,等 待 数 据 包 的到来。 4)当接收到正确的数据包,检查地址和 CR 校验码,nRF2401+ 自动把前导码、地址和 CRC 校验位移去。 5)把 STATUS 寄 存 器 的 RX-DR 置 位 ,通 知 微 控 制 器 有 数 据到来。 6)微控制器把数据从 nRF2401+读出。 7)所有数据读取完毕后,清除 STATUS 寄存器。 nRF2401+ 进入四种主要的模式之一。 3 结束语 nRF24LE1 射频芯片具 有 体 积 小 、 功 耗 少 、 配 置 灵 活 等 优 点 ,广 泛 应 用 于 无 线 测 控 、无 线 遥 控 、RFID、医 学 参 数 检 测 以 及 无线语音、 工业控制、 数据采集等领域。 本文研究了基于 nRF24LE1 芯片的双向汽车遥 控 系 统 , 重 点 研 究 了 系 统 构 成 和 软、 硬件设计, 是 2.4GHz 射频技术应用于汽 车 安 防 领 域 的 尝 试。 经实验证明,本设计成本低,功耗小,并可根据需要,增加遥 控器控制汽车的油路、车内温度等功能。
摘要 基于射频系统芯片 nRF24LE1,设计了一种具有双向通信功能的汽车遥控器和车锁控制系统,重点研究了系统的结构 和软、硬件设计。 遥控器不仅可以发送控制信息,还可以接收车锁的反馈信息,比目前普遍使用的单向遥控器功能强大。 同 时在车锁部分,增加了 GSM 模块,实现 GSM 网络与遥控器的双重控制,更能确保汽车的安全。 关键词:nRF24LE1,nRF24L01+,双向通信,GSM 模块,Enhanced ShockBurstTM
