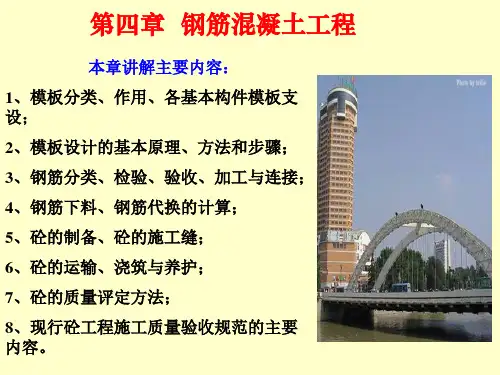

第四章_钢筋混凝土工程
合集下载
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、组合钢模板楼梯模板：楼梯底模用钢模 板平铺在斜杆上，楼梯外帮侧模可以制成异 形钢模，也可用一般钢模侧放。踏步采用钢 模，一头固定在外帮侧模上，一头用反扶梯 基定位。
精品课件
现浇结构模板安装的允许偏差
项次
项目
允许偏差（mm）
1
轴线位置
5
2
底模上表面标高
±5
基础
±10
3
截面内部尺寸
柱、墙、梁
4，-5
全高≤5m
6
4
层高垂直
全高＞5m
8
5
相临两板表面高低差
2
6
表面平整（2m精长品度课以件上）
5
预埋件和预留孔洞允许偏差
项次
项目
允许偏差（mm）
1
预埋钢板中心线位置
3
2
预埋管中心线位置
3
中心线位置
2
3
预埋螺栓
外露长度
10
4
预留口中心线位置
3
中心线位置
10,0
5
预留空洞
精品课截件 面内部尺寸
10,0
三、模板设计
2、无梁板模板： （1）一般木模模板：由柱帽模板和楼板模板组成。楼板模板的支设与肋形梁板 模板相同。柱帽为截锥体，制作应按1：1大样放线制作成两半、四半或整体。安 装时，柱帽模板的下口与柱模上口牢固相接。 （2）钢管脚手架支模：当采用组合钢模板时，多用钢管做模板的支撑体系，按 建筑柱网设置满堂钢管排撑作支柱，顶部用￠48mm钢管作钢楞，以支撑楼板钢 模板，钢管交接处用扣件固定，模板直接铺在横管上，钢模间用U形扣件连接。
（一）设计的范围
不需设计或验算的： 定型模板及常用的拼板在其适用范围内者。 需要设计或验算的：
重要结构的模板 特殊形式的模板 超出适用范围的模板
精品课件
（二）设计原则
1、保证构件的尺寸、形状、相互位置正确； 2、足够的强度、刚度、稳定性（变形≯2mm）； 3、构造简单，装拆方便，不妨碍钢筋，不漏浆； 4、优先选用通用、大块模板； 5、长向拼接，错开布置，每块模板有两处钢楞支
2、定型模板：可用木模，也可用钢模。以 斜撑及钢楞保持模板的垂直与位置，由对拉 螺栓及档板承受混凝土的侧压力。
精品课件
(六) 楼梯模板
板式楼梯模板
精品课件
楼梯模板精品与课混件 凝土
精品课件
支设方法： 1、板式楼梯模板：先根据层高放大样，一
般先支基础和平台梁模板，再装楼梯模板， 外帮侧板。在外帮侧板内侧，放出楼梯底板 内侧线，用样板划出踏步侧板的档木，再钉 侧板。
精品课件
（五） 墙模板
精品课件
面板——钢板（厚t=3～5mm）；竹、木胶合板 （t=15～20mm），易安线条、做图案。
水平加劲肋——∟65或[ 65，间距L=300～
500mm。 竖楞——每道两根[65或[80，背靠背，间距1～
1.2m。 支撑桁架（2～4榀）。
稳定调整机构及附件（底脚螺栓、穿墙螺栓、φ30
精品课件
（五）模板的荷载： 1、荷载标准值（七项）：
（1）模板及支架重量：见书表4.19。 （2）新浇混凝土的重量：普通混凝土24KN/m3；
其它混凝土按实际重力密度。 （3）钢筋自重：楼板——1.1KN/m3混凝土；
梁——1.5KN/m3混凝土。 （4）施工人员及设备荷载：
模板及小楞2.5 KN/m2； 大楞1.5 KN/m2； 支柱1.0 KN/m2。 （5）振捣混凝土荷载： 底模2.0 KN/m2； 侧模4.0 KN/m2（在精品有课件效压头高度内）。
撑； 6、内钢楞垂直于模板长向，外钢楞与内垂直，且
规格≮内钢楞； 7、对拉螺栓按计算配置，减少钢模上Hale Waihona Puke Baidu钻孔；
8、支承杆的长细比<110，安全系数K>3。
精品课件
（三）设计内容
选型、选材，荷载计算，结构计算，拟定安装、 拆卸方法，绘制模板图。
（四）设计步骤 1、明确需配制模板的层段数； 2、决定模板的组装方法； 3、各种构件模板的组配； 4、夹箍、支撑件的计算选配； 5、支撑系统的布置、连接、固定方法； 6、埋件固定、管线埋设、孔洞预留方法； 7、列用量表（模板、支撑件、连接件、工具）。
（四）板 模 板
精品课件
要求：
标高准确；平整、 严密；适当起拱；
预埋件、预留孔洞 不遗漏，位置准确， 安装牢固；
相邻两板表面高低 差：≯2mm，表面 平整度： ≯5mm/2m长。
支设方法：
1、有梁板模板： （1）一般木模支模：先在次梁模板外侧弹水平线，其标高为梁板底标高减去模 板厚和隔栅高度，再按木线钉托木，然后放置隔栅，再在底部用牵杠撑支牢。铺 设板模板从一侧向另一侧密铺，在两端及接头处用钉钉牢。 （2）桁架支模：用钢桁架代替木隔栅及梁底支柱，桁架布置的间距和承载应经 过核算，同时在梁两端设双支柱支撑或排架，将桁架置于其上。支撑板桁架上要 设小方木，并用铁丝绑牢。 （3） 钢管脚手架支模：在梁板底部搭设满堂脚手架，脚手杆的间距根据梁板荷 载而定，一般在梁两端设两根脚手架，以便固定梁侧模，立管横管交接处用扣件 固定。
90→1；110～150→1.15）。
h
V ——浇筑速度（m/h）。
H
H ——计算处至混凝土顶面高。 （有效压头高度：h=F/24精，品课单件 位：m）
（7）倾倒混凝土时的水平冲击荷载：
作用在有效压头高度范围内,见书中表4.20。
2、荷载效应组合
（1）荷载分项系数：长期1、2、3、6——γI=1.2； 短期4、5、7——γI=1.4
（2）荷载设计值=标准值×分项系数 （3）荷载组合：
项目
平板和薄壳的模板及其支架 梁和拱模板的底板及支架 梁、拱、柱(≤300)、墙(≤100)的侧模 大体积混凝土、大柱、厚墙的侧精模品课件
管、卡具……、操作平台）。
精品课件
大 钢 模 板
精品课件
大 钢 模 板 起 吊 安 装
精品课件
墙体精支品课模件现场
管道
保护层 垫块
精品课件
钢模板拉接
精品课件
支设方法：
1、普通模板：由侧板、立档、横档、斜撑 和水平撑组成。斜撑垫板在泥地上可用木桩 固定，在混凝土楼板上可用预埋件固定。如 有相临两道墙模时，可采用上下对撑及顶部 平搭以保证墙面垂直。
（6）新浇混凝土的侧压力：以下二式中取小值
（KN/m2）
F＝0.22γct0β1β2 V 0.5 F＝γc H
式中：γc——混凝土重力密度（KN/m3）。
to——初凝时间，实测或to=200/（T＋15），
T――混凝土温度（℃）。
β1——外加剂修正系数（不掺：1；掺缓凝型：
1.2）。
β2——坍落度修正系数（＜30mm→0.85；50～
精品课件
