供热计量及设备安装要求(通断法)

供热计量及调控设备技术要求（通断时间面积法）

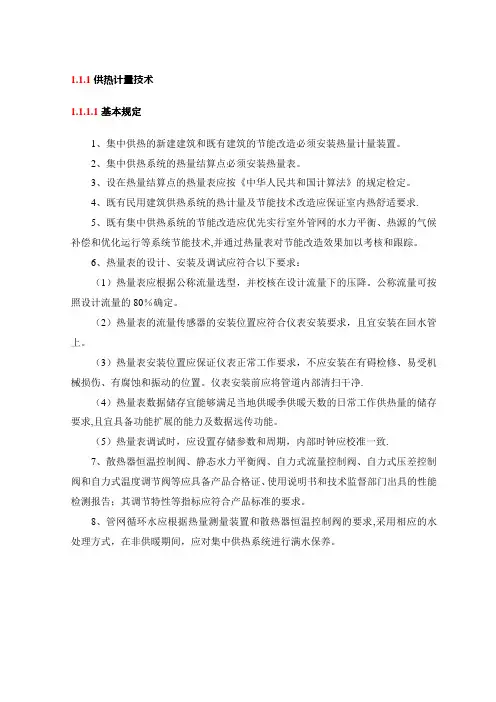

一、热计量方式
住宅分户热计量采用以楼栋计量、每户热分摊的方式。

分户热分摊方法采用《通断时间面积法》即
分摊给i用户的热量（kW•h）＝
i用户入口通断阀的累计开启时间×用户的建筑面积×楼栋入口的热量表计量的总热量
总通断时间×楼栋用户总建筑面积
实现室温自动调控，达到分户热计量，满足数字供热分户控制、智能卡表收费、远程监控和抄表要求。

系统构成：楼栋热量总表、电动通断法、室温控制器、自力式压差阀、锁闭调节阀、平衡阀、Y型过滤器、球阀、压力表、温度计、DN15泄水阀。

二、安装方法
1、入口装置安装方法（见附件1）
2、入户装置安装方法（见附件1）
3、室内装置安装
室温控制器----安装在门厅或居室中部，距地面净高 1.5米的墙面（如图①②③）。

①室温控制器位置图②室温控制器挂件安装
（示意图）
③室温控制器安装示意图
注：室温控制器要求安装在能够正确反映室内空气温度的位置和高度（距地1.4米）上，同时远离热源、气源、水源处，避免阳光直射。

三、电缆敷设安装设计要求（图纸见附件2）
1、管道井共用热力立管旁应预埋DN25穿线管，预埋100×100接线盒，内敷KVVP-4x1.0电缆，每个管道井最底层和顶层配备交流220V/10A电源插座一个。

各单元穿线管应与楼栋热力小室相连。

2、室内温控器固定在门厅或居室中部，距地面净高1.5米的墙面，既要考虑到测温的合理性，同时也使室内布置导线较为美观。

每层管道井至每户应铺DN20穿线管，内敷设超五类屏蔽网线电缆1根，管道井内预埋300×300接线盒。

3、楼栋热力小室与热力站之间应预埋DN50穿线管，内敷设KVVP-4x1.5电缆。

热力小室内应配备热计量系统配电箱AC220V/10A。
