MWD无线随钻使用要求
MWD井下仪器操作手册

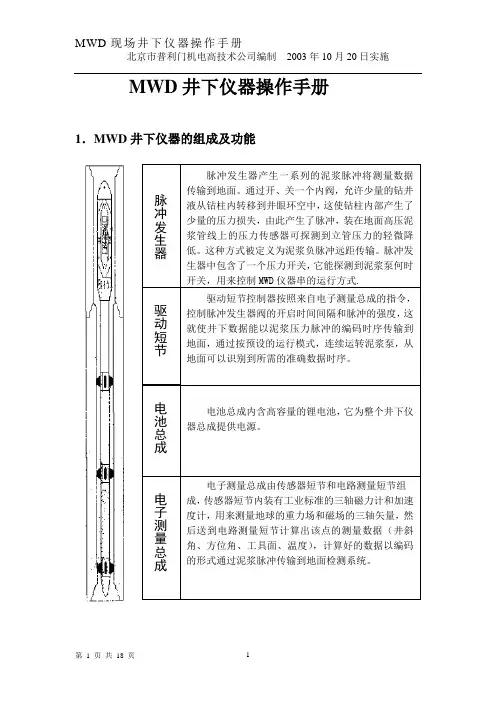

MWD井下仪器操作手册1．MWD井下仪器的组成及功能2．MWD井下仪器下井前的准备工作2.1电子测量总成SEA的组装装配工具：六方扳手（3mm），乐泰胶242，抱钳，M4×12内六方螺丝4个，O-LUBE 胶a.将半瓦扶正连接器与探管SEA的减振器相连,上好四个固定螺丝(M4×12),上螺丝前要滴乐泰胶242.b.将10芯连接软线探管SEA的另一端相连。
c.先将软10芯连接软线塞入抗压筒并将抗压筒倾斜至一定角度,使线头呈自然下放状态以避免挤线,将探管插入抗压筒,在密封圈上涂上O-LUBE胶,慢慢将探管旋进抗压筒并用抱钳上紧. （见图一）。
扶正连接器十芯连接软线SEA抗压筒电子测量总成图一：电子测量总称连接图2.2电池总成PSA的组装装配工具：六方扳手（3mm），乐泰胶242，抱钳，M4×12内六方螺丝4个，O-LUBE 胶a.将半瓦扶正连接器与电池的减振器相连,上好固定螺丝(M4×12),上螺丝前要滴乐泰胶242。
b.将10芯连接软线与电池的另一端相连。
c.先将软线塞入电池抗压筒并将抗压筒倾斜至一定角度,使线头呈自然下放状态以避免挤线,将电池插入抗压筒,在密封圈上涂上O-LUBE胶,慢慢将电池旋进抗压筒并用抱钳上紧.(见图二)扶正连接器电池电池抗压筒电池总成图二电池总成连接图2.3激活电池按照电池加载程序将电池加载到规定值，方可使用。
具体使用可参考《MWD电池组PSA使用指南》。
2.4井下仪器的串测试（见图三）MWD井下仪器在下井前必须做串测试，以保证整串仪器工作正常。
1）脉冲发生器连APC，APC连PSA，PSA的末端用十芯电缆连到中间测试盒标有PSA字样的插孔中。
2）中间测试盒标有SEA字样的插孔，用十芯电缆与SEA的电路插孔相连。
3）中间测试盒自带的25芯电缆与计算机的并口（LPT）相连。
4）中间测试盒上的开关置于DOWN位置。
5）计算机接通220V交流电源，运行MWD2003程序。
BlackStarEMMWD无线随钻测量仪操作规程讨论稿
BlackStar EM MWD无线随钻测量仪操作规程(讨论稿) BlackStar EM MWD无线随钻测量仪设备操作规程1范围本规程规定了BlackStar EM MWD无线随钻测量仪上井前的准备与检查、吊装与运输、设备安装、浅层测试、测量施工、仪器回收、维护保养、存放等施工过程的设备操作规程及要求。
本规程适用于BlackStar EM MWD无线随钻测量仪的操作。
2 上井前的准备与检查2.1检查电源变压器,220V变110V,工作是否正常～通过接地测试器测试。
检查220V UPS和110V UPS工作是否正常。
2.2 检查EM地面系统运转正常2.1.1将地面放大器(Surface Amplifier)电源线连至UPS,110V,的输出。
用网线连接地面放大器及计算机(laptop)网络接口。
打开地面放大器电源开关后3-5秒应能听见一声“滴”短鸣声为正常。
2.2.2启动计算机～并启动EM Control Panel程序～点击Connect按钮～确认计算机与服务器成功连接。
,如果第一次联机需要运行EM Server Update程序对地面放大器做服务更新,。
2.3 检查钻井参数仪井深系统及WITS信息传输 2.3.1将钻井参数仪主机电源线连至220V UPS输出端。
将1CAN总线分别连接主机后面的CAN总线接口和CAN总线盒～再连接好显示器及键盘鼠标。
将绞车、大钩负荷、立压等钻井参数仪的传感器连接到CAN总线盒上。
2.3.2 用串口线将主机COM1连至EM地面放大器的Master口上。
启动,哪个,主机～启动,什么,主程序。
2.3.3 ,什么情况下,旋转绞车传感器～主机显示大钩高度变化正常～EM计算机接收到深度信号。
2.3.4 选择参数仪主程序界面的MWD显示～确认主机接收到EM井斜、方位、工具面等信息。
2.4 下井探管工具测试2.4.1 在确认测试盒的电源开关处在关闭状态后～将程序测试盒电源线连至110V UPS的输出。
北京海蓝MWD仪器YST-48X操作指南
A、YST-48X无线随钻测斜仪简介
————————————————————————
二、仪器的组成与操作
⑴度盘显示 ①度盘 在界面左侧是司显的度盘显示部分，它占据了屏幕的大半部分。 度盘刻度每一小格为2º ，每一大格为10º ，在表示方位时，我们设置 0º 位置为北，180º 为南，90º 为东，270º 为西。度盘的指针可以设置 为指示井斜、方位或者工具面，当前指针位置所代表的参数内容在 右侧的参数显示中用“★”标出，即：若当前指针指示的内容为工 具面，则右侧的工具面显示处会显示“★”标记。度盘的指针在径 向上分为5段，可以表示相应参数的5段历史记录，最外圈的数据最 新，最内圈的数据最旧。
A、YST-48X无线随钻测斜仪简介
————————————————————————
二、仪器的组成与操作
⒉地面设备的连接 室内设备和室外设备应按照如下顺序进行连接：压力传感器→远 程数据处理器→专用数据处理仪→通用计算机。 其中，在安装传感器时，首先要打开回水阀，放掉立管内的泥浆 ，再将压力传感器接到立管的接头上，以免受到泥浆的冲击。
A、YST-48X无线随钻测斜仪简介
————————————————————————
二、仪器的组成与操作
⑷调整脉冲门限 该功能主要用于操作远程数据处理器上的脉冲门限值的调整， 设定合适的门限值对于远程处理器将有用信号从噪声中可靠的分离 出来是至关重要的，此功能在远程数据处理器上也可以单独实现。 但要注意的是在此项功能中设置的数据是个相对值，需要在实际使 用中根据情况适时调整。 ⑸外部数据处理仪接口模式 在该模式下，PC机通过连接线即可以直接访问探管和接收信号 ，使用选配的PC软件可以进行更为复杂数据处理功能。
A、YST-48X无线随钻测斜仪简介
MWD无线随钻测量仪操作规程
MWD无线随钻测量仪操作规程1 主题内容与适用范围本标准规定了SPERRY-SUN MWD无线随钻测斜仪上井前的准备与检查、吊装与运输、设备安装、浅层测试、测量施工、仪器回收、维护保养、存放等内容。
本标准其他类型无线随钻测斜仪亦可参照使用。
2 上井前的准备与检查2.1传感器配备仪器传感器,做到双配置,工作性能可靠，见附录。
2.2配件及工具配备仪器配件双配置,工具配备齐全,灵活好用，见附录。
2.3 设备配备仪器设备双配置,符合施工要求,见附录。
2.4 工作间2.4.1 接入电源为210-230Vac， 60±5 Hz 的交流电。
2.4.2 室内供电线路完好,排气扇与逃生门性能可靠。
2.4.3 稳压电源和UPS工作正常，变压电源输出110 Vac。
2.4.4 空调、电热器工作正常。
2.5 仪器总成2.5.1下井探管MWD的探管外观无损伤、变形，两端螺纹无损伤并带保护帽，地面通电检查工作正常;短外筒与保护筒无过度冲蚀，无弯曲变形，两端螺纹无损伤，配有保护帽，扶正器外径与所用无磁钻铤内径匹配。
2.5.2脉冲发生器MWD脉冲发生器本体外观无损坏变形,丝扣无损坏,接线端子清洁完好,橡胶体完好无漏油现象,蘑菇头伸缩正常,测试电阻值在规定范围内(见附录).2.5.3脉冲发生器短节MWD悬挂短节本体完好,两端丝扣与端面无磨损,配有保护帽;内键完好,内孔清洁,无冲蚀，探伤合格。
2.5.4 地面操作系统MWD:司钻阅读器及压力传感器与地面仪器连接,PCDWD软件运行正常,连接正常,连接上探管,做流体模拟,显示正常。
3吊装与运输3.1吊装前将探管、计算机、接口箱应放在厂家配备专用运输箱内, 脉冲发生器与探管隔离放置，以免磁化传感器元件,精密配件用棉布或吹塑泡沫包装隔离。
操作室内可移动物件，要绑扎牢固,达到吊装与运输的要求。
3.2吊装要避开三线（高压线、低压线、通讯线）, 绳套与仪器房、井下仪器串之间固定牢固后，进行作业，专人指挥,操作平稳。
MWD使用手册-geolink
无线随钻使用手册MWD SYSTEMS HANDBOOK( First Edition )自动化工程研究所（内部资料）前言本使用手册针对英国geolink公司的MWD无线随钻测量系统，详细介绍了其原理、结构及其正确的使用，以及对现场故障的判断及解决办法。
希望对现场技术服务人员有一定的指导和帮助作用。
本手册介绍的是基于负脉冲传输方式的MWD操作系统。
其它的仪器操作使用说明另行成册：MWD定向＋自然伽玛MWD定向＋自然伽玛＋电阻率编写水平有限，有不当之处请予指出。
目录MWD系统结构组成及原理 (4)负脉冲系统 (5)井下仪器各部分详细说明 (6)地面系统数据处理和显示 (7)1．系统组成和各部分功能 (7)2．地面系统的操作 (7)3．地面系统的故障检测 (8)进口地面接口箱（SIB）检测 (8)进口压力传感器检测 (8)进口司钻显示器（RFD）检测步骤 (8)国产司钻显示器（RFD）检测步骤 (9)国产地面接口箱操作说明 (10)国产MWD系统电缆连接方式 (11)MWD系统的正确使用 (12)1.井下仪器的串测试 (12)2.井下仪器的安装 (12)标准脉冲发生器悬挂短节的型号、尺寸 (13)脉冲发生器螺栓密封圈的安装 (13)无磁悬挂短节与TX组装 (14)3．井下仪器的工作方式及编程 (14)地面SEA工作方式的设定办法 (14)井下仪器常用工作方式 (15)带振动码的SEA的传输格式 (15)带振动码SEA的操作规程 (16)穿越角 XOV (16)井下SEA工作方式的设定办法 (16)SEA死机的几种情况 (17)国产SEA注意事项 (17)4．井下压耗计算公式及水眼选择 (19)5．获得MWD系统运作的重要参数 (20)6．偏差角的获取 (20)7．完成本趟钻记录并建新记录 (21)8．浅测试 (21)9．静态测量结果的获取 (22)10．密封圈的正确使用及保养 (22)GT圈和O圈的检验标准 (22)密封圈的清洁 (23)密封圈的储藏 (23)11．电池的正确使用 (24)附录一 MWD系统仪器规格、尺寸范围和水力参数表1．MWD系统设备尺寸表2．MWD系统仪器规格、传感器特性附录二优化信号脉冲检测与译码附录三 MWD系统故障分析及解决办法附录四 MWD系统正常工作一段时间，突然信号曲线干扰很大,无法识别信号的一般处理过程附录五 MWD无线随钻使用要求附录六 MWD井下仪器串测试、浅测试正常，下井后无信号（或工作一段时间后无信号）处理过程附录七 MWD系统现场故障分析实例MWD系统结构组成及原理MWD无线随钻测量仪器主要由三部分组成：①井下测量工具完成对钻具数据（测量点的井斜、方位、工具面、磁场强度、温度）的采集和处理②泥浆脉冲信号传输系统（负脉冲传输方式），将测量数据通过泥浆传输至地面；③地面部分的功能是把由井下脉冲发生器传上来的小信号（约0.1-1MPa）从立管压力（20Mpa）中解读出来，并完成处理和传输显示功能。
无线随钻仪器的安全使用问题
无线随钻仪器的安全使用问题无线随钻仪器是一种用于无损检测和测量的仪器，可以广泛应用于建筑、桥梁、管道、航空航天等领域。
由于使用无线随钻仪器涉及到辐射、高温、高压等安全风险，因此在使用时需注意以下问题：1. 熟悉仪器操作说明：在使用无线随钻仪器之前，必须仔细阅读并熟悉仪器的操作手册。
了解每个控制按钮和开关的功能，以确保正确使用。
2. 判断工作环境：在使用无线随钻仪器之前，必须对工作环境进行评估。
判断是否存在辐射、高压等危险因素，以此来决定是否需要采取额外的安全措施。
3. 佩戴个人防护装备：在操作无线随钻仪器时必须佩戴个人防护装备，如安全帽、防护眼镜、耳塞、防护手套等。
这些装备可以有效地保护用户免受可能的伤害。
4. 避免长时间接触辐射：由于无线随钻仪器使用的是无线技术，因此会产生一定的辐射。
为了减少辐射对人体的影响，应尽量减少接触时间，并在使用过程中保持距离。
5. 防止过热和过载：在使用无线随钻仪器时，应特别注意仪器的散热和负载情况。
避免长时间高负载运行和过热现象，以保证仪器的安全性和使用寿命。
6. 定期检查和维护：无线随钻仪器需要定期检查和维护以确保其正常工作。
用户应定期清洁仪器表面，检查线缆和插头是否正常，以及是否有异常声音或异味等。
7. 妥善存放和携带：当无线随钻仪器不在使用时，应妥善存放在干燥、通风、防尘的环境中。
在携带和运输时，需要注意防震和防摔，以避免仪器的损坏。
8. 培训和技术支持：为了确保无线随钻仪器的安全使用，用户应接受相关培训，并了解仪器的特点和故障处理方法。
在需要时，可以寻求厂家或技术支持的帮助。
安全使用无线随钻仪器需要用户具备充分的专业知识和技能。
只有掌握了安全操作的技巧，才能更好地保护自己和仪器的安全。
用户还应始终牢记安全第一的原则，从而最大程度地减少事故和伤害的发生。
GMWD无线随钻安全技术操作规程
GMWD无线随钻安全技术操作规程
1.所有仪器在运输、上井、返回、搬运过程中，必须使用仪器箱子，包装好，扣好仪器箱盖后，方可搬运，在包装时注意仪器密封圈、仪器连接头、传感器的保护，做好防震、防潮工作。
2.安装压力传感器时，必须两人在场，要求井队打开泄压阀门，确定立管无压力后安装压力传感器，安装顺序是先安装丝堵，在安装压力传感器，安装上述设备时必须在丝扣上缠生料带，上扣时一定上紧，如遇见井队立管的丝扣和公司丝堵不匹配时，应找井队更换安装处或焊接在立管上，压力传感器和丝堵的丝扣至少进入内丝扣三分之二处，上紧为准；拆卸时先卸压力传感器再卸丝堵，不能颠倒循序。
3.所有仪器在搬运和测试时必须轻拿轻放，保护好仪器。
4.在安装脉冲器上轴承座和滤网、脉冲器主轴和测试工装、压力传感器时一定要缠生料带，保护连接处的丝扣安全。
5. 在库房测试、维修车间安装、现场检查测试时，若发现仪器及配件的外观、质量、性能有可疑的地方，一定上报上级工作人员检查并核实，杜绝把有疑问的仪器及配件下入井内，确保仪器下井从地面检查测试无任何疑问再下井作业。
6.在现场安装、拆卸仪器时，一定把井口盖好，确保钻台环境安全的工况下再安装、拆卸仪器。
7.在库房检测、维修车间测试、现场工作时，一定不要带电作业，在连接地面仪器和信号线时首先检查仪器是否关闭电源，确保电源关闭后再连接或拆卸信号线，一定要利用好UPS和稳压电源等电路保护设备。
8.在现场安装、拆卸仪器，从井场或钻台向钻台或地面用汽葫芦吊装仪器时，至少3个人搬运仪器串，确保仪器串前后平衡，尽量降低弯曲率，保护仪器。
MWD无线随钻测斜仪.doc
ZW-MWD无线随钻测斜仪产品介绍一，概述在地质钻探、石油钻井中，特别是受控定向斜井和大位移水平井中，随钻测量系统是连续监测钻井轨迹、及时纠偏必不可少的工具。
MWD无线随钻测斜仪是一种正脉冲的测斜仪，利用泥浆压力变化将测量参数传输到地面，不需要电缆连接，无需缆车等专用设备，具有活动部件少，使用方便，维修简单等优点。
井下部分是模块状组成并具有柔性，可以满足短半径造斜需要，其外径为48毫米，适用于各种尺寸的井眼，而且整套井下仪器可以打捞。
MWD无线随钻系统创造了多项钻井指标，钻井提速效果明显。
近年来，随钻测量及其相关技术发展迅速，应用领域不断扩大，总体趋势是从有线随钻逐渐过渡到无线随钻测量，并且随钻测量的参数不断增多，大力发展无线随钻测量技术是当前石油工程技术发展的一个主要关注方向。
在新型MWD仪器方面，国外各大公司厂家近几年也推出了更具特色、能满足更高要求的仪器，如：美国NL Sperry-Sun 公司、Scientific Drilling 公司和法国Geoservice等公司为了满足欠平衡钻井施工的需要，各自开发出了电磁波无线随钻测量系统，可以加挂自然伽马测井仪器进行简单地层评价。
Sperry-Sun公司的Solar175TM高温测量系统，能在175℃的高温环境下可靠地测量定向参数和伽马值，耐温能力高达200℃，耐压能力高达22000psi。
Anadrill公司推出了具有创历史意义的新型无线随钻测量仪器PowerPulserTM。
采用全新的综合设计方案，简化了维修程序，现场操作简单，可以实现平均无故障时间1000h的目标；采用连续波方式传送脉冲信号，压缩编码技术使数据传输的速度提高了近10倍。
国内多家公司及研究院所正在致力于无线随钻测量技术的研究，开发出了有限的几种无线随钻测量仪器，并投入到商业化运营，从石油工程的市场需求来看，无线随钻测量技术仍然具有较大的发展空间。
本文全面介绍了国内外无线随钻测量技术的主要进展和应用现状，并指出了各类仪器的应用特点，针对各类仪器的使用情况，提出了无线随钻测量技术的发展思路，对提高国内无线随钻测量技术水平具有重要的意义。
北京深度科技公司MWD简介及使用操作规程
SDYQ-48泥浆脉冲无线随钻测斜仪简介及操作规程北京深度科技有限责任公司公司2013年10月14日目录目录------------------------------------------------------------------------------------------------ 第一部分简介及技术指标。
------------------------------------------------------------------1.简介2.技术指标第二部分仪器操作1、仪器测试---------------------------------------------------------------------------------------6 1）扶正器测试------------------------------------------------------------------------------------6 2）电池筒测试-----------------------------------------------------------------------------------6 3）定向探管测试--------------------------------------------------------------------------------8 4）远程数据处理器测试-----------------------------------------------------------------------82、仪器准备-------------------------------------------------------------------------------------12 1）井下仪器设备的组成----------------------------------------------------------------------12 2）井下仪器设备的组装与操作-------------------------------------------------------------13 3）井下仪器总成的地面模拟测试----------------------------------------------------------143、施工准备-------------------------------------------------------------------------------------154、仪器连接及设置----------------------------------------------------------------------------155、仪器座键-------------------------------------------------------------------------------------166、浅层测试-------------------------------------------------------------------------------------177、打捞井下仪器-------------------------------------------------------------------------------178、其它注意事项-------------------------------------------------------------------------------189、维护和保养----------------------------------------------------------------------------------18 1）扶正器的维护及保养重点----------------------------------------------------------------18 2）定向探管的维护及保养重点-------------------------------------------------------------18 3）脉冲发生器维护及保养重点-------------------------------------------------------------19 4）锂电池的安装和旧电池筒的拆卸-------------------------------------------------------19 5）压力传感器的维护及保养重点----------------------------------------------------------21 6）φ95及φ79循环套限流环更换操作步骤--------------------------------------------22 7）φ60循环套限流环更换操作步骤------------------------------------------------------22第三部分软件操作1、数据存储-------------------------------------------------------------------------------------22 1）解码数据存储-------------------------------------------------------------------------------22 2）波形数据存储-------------------------------------------------------------------------------242、串行通信-------------------------------------------------------------------------------------243、立管压力信号采集-------------------------------------------------------------------------27 1）压力信号预处理----------------------------------------------------------------------------27 2）立管压力传感器的标定-------------------------------------------------------------------28 3）压力值与波形显示-------------------------------------------------------------------------294、测量数据编码与解码----------------------------------------------------------------------31 1）工作模式设置与一致化-------------------------------------------------------------------31 2）波形显示幅度与脉冲检测门限的调整-------------------------------------------------35 3）数据校正处理-------------------------------------------------------------------------------35 4）解码数据存储与打印----------------------------------------------------------------------365、远程数据处理器操作----------------------------------------------------------------------37 1）设置远程数据处理器工作状态----------------------------------------------------------37 2）发送文字消息-------------------------------------------------------------------------------386、定向探管操作-------------------------------------------------------------------------------38 1）标定探管传感器----------------------------------------------------------------------------38 2）标定数据的读写----------------------------------------------------------------------------40 3）采样测试-------------------------------------------------------------------------------------41 4）脉冲测试-------------------------------------------------------------------------------------42 5）流量开关测试-------------------------------------------------------------------------------42 6）井下数据存储-------------------------------------------------------------------------------43 7.伽马探管操作--------------------------------------------------------------------------------- 第四部分井下仪器串各部胶件----------------------------------------------------------------第一部分简介及技术指标。
石油钻井定向用SDRI_MWD无线随钻测量仪使用说明
第一章 SDRI_MWD软件功能介绍一、主要功能SDRI_MWD无线随钻测量仪软件包主要功能是：实时显示当前工具面与全测量，当原始数据流有乱码时可手工干预，可随时查询历史全测量与历史工具面测量数据，并且直观地显示当前测量参数。
二、软件系统的需求１硬件需求：·IBM兼容机，提供串口，并口·CPU：PII300以上·内存：128M或更多２软件需求：·WINDOWS XP简体中文版·WINXP补丁SP2３系统设置·进入机器CMOS设置，确认或修改并口设置为：ECP模式；地址：0378-037F·进入系统控制面板，将电源使用方案修改为:一直开。
三、软件详细介绍1、建立新的井记录点击桌面上无线随钻测斜仪图标，进入系统界面：选择[新建工程]，进入[新建工程]界面：填写新的工程参数：井名：本井的名称钻次：标明本趟钻是第几趟钻日期：建立此工程的日期时间：建立本工程的时间服务井队：被服务的井队号磁偏角：本井所在地的磁偏角本地磁场：所在地的磁场强度解码方式：选择Ｄ４解码方式角差：由工程人员提供的本趟钻的角差仪器连接时间：连接仪器时的时间脉冲数：本趟钻所发脉冲数，初始为0 电池能量：开始连接时所用电池的能量电池余量：所用电池剩余的电量循环时间：本趟钻循环的时间和，初始为0其中日期，时间和仪器连接时间推荐使用按钮选择填写填写完毕后，检查无误，按[确定]，进入主界面。
2、进入上一次测量记录如本井尚未结束或查看以往记录，可点击<进入上一次测量记录>:检查参数输入是否正确，如正确，点击<确定>进入上一次的工程记录：3、主界面设计本软件目前包含如下窗体：主窗口：提供菜单和主界面等用户交互接口，调用相应功能窗体完成相应任务。
工具面图形显示：实时显示最新五组工具面的位置。
工具面类型及数字显示：实时显示最新一组工具面的类型及数字全测量窗口：实时显示最新一组全测量内容工具面历史数据窗口：显示最新五组工具面的测量时间及类型测量参数窗口：显示各种测量参数脉冲原始码显示窗口：实时显示脉冲原始数据流4、软件菜单设计主菜单概述主菜单包含工程﹑手工计算﹑电池﹑数据等子菜单，每个子菜单都包括同一类的系统操作命令：·工程：可打开以往的井记录，查询以前的测量数据·手工计算：当原始数据流有误码时，可通过此菜单人工解码·电池：显示电池的剩余电量与可使用时间·数据：显示以往的全测量数据与动态工具面数据“工程”菜单点击“工程”菜单，点击“打开工程记录”选项，选取相应的井文件，打开相应的工程记录“手工计算”菜单点击“手工计算”菜单，进入手工解码窗口磁性工具面计算在“磁性工具面计算”框下，在“工具面原始码”后输入原始数据，点击“计算”，计算机会计算出相对应的工具面，点击“发送至司显”，数据就会由计算机传送至司显。
SK—MWD(GR) 无线随钻测量系统 软件使用说明书 V 1.11
SK—MWD(GR) 无线随钻测量系统软件操作手册上海神开石油科技有限公司2009一、安装说明1、系统配置需求CPU：Intel Pentium 800 MHz 或更高；内存：512 M以上；硬盘空间：1 G以上；操作系统：Microsoft Windows 2000/XP。
2、安装步骤①如果计算机中没有安装过 Microsoft .NET Framework 1.1 或更高版本，请先运行安装盘中的 dotnetfx v1.1(chs).exe，按照操作提示完成安装；如果已安装过Microsoft .NET Framework则不需要运行dotnetfx v1.1(chs).exe；②运行SK-MWD(GR).exe，按照操作提示完成安装。
二、软件操作说明1．软件界面SK-MWD(GR)软件界面上显示系统参数、泵压信号曲线、滤波曲线、实时GAMMA曲线图、工具面罗盘图、井斜方位数据表格、工具面数据表格、泵压仿真仪表等内容。
程序中采集到的泵压信号以及所有解码出的数据都将保存在相应数据库中。
在GAMMA探管工作的同时也会每5秒保存一个GAMMA值,在探管和采集箱直接相连时可以读出这些数据。
2．菜单2．1“数据操作”菜单2．1．1“数据采集”在该模式下可采集泵压信号，对信号进行滤波处理，进一步解码，计算井斜、方位、工具面、GAMMA等数据（见“采集功能”）。
2．1．2“曲线回放”在该模式下可将程序自动保存的泵压信号曲线回放，并可对曲线进行编辑、重新解码（见“回放功能”）。
2．1．3“删除数据”删除程序自动保存的泵压信号。
选择文件名后按“删除”按钮删除该数据。
2．1．4“清空表格”将保存井斜、方位的表格中的数据清空。
2．1．5“井斜数据”打开、删除或编辑已保存的井斜、方位数据，设置在工作过程中是否自动保存解码数据（见“井斜报表”）。
2．1．6“井斜报告”绘制立体投影图，对比设计轨迹和实钻轨迹（见“井斜报表”）。
无线随钻仪器的使用及故障分析
2）、将万用表置于响铃欧姆档上，测量“下1”和“上1”插座之间的 电阻，读值应小于1欧姆，并且能听见蜂鸣声；
3）、测量“上2”和“下2”，然后“上3”和“下3”、“上4”和“下4”、 “上5”和“下5”、“上6”和“下6”、“上7”和“下7”、“上8”和 “下8”之间的电阻，都应小于1欧姆，为导通状态；
二、 电池筒测试
1、 新装电池筒的电压测试及加载 1）、把BJ系列部件检测器六针四孔插头一端连接在电池筒的对应端，开关
都设置在“断开”的位置上；
2）、将万用表置于直流电压挡上（200），把表笔插在红色插座“上1”和 “上2”中；
3）、电压的读值应为28~29伏； 4）、新装锂电池有结晶层，需要加载激活。将“开关1”和“开关2”拨到
（3）、O形圈的更换 井下仪器组装前，必须检查每个O形圈是否需要更换。 2、井下仪器的组装方法
整套仪器中，脉冲发生器位于最下方，打捞头位于最上方，定 向探管、伽马探管和电池筒的位置可以互换，安装顺序没有固定的要 求，可根据实际情况进行安装。从省电及安全角度考虑，在下井前最 后安装打捞头。
安装时，把待装部件放在支架上，转动扶正器，使两个半环咬 合，用钩扳手转动丝扣环将丝扣打紧，注意在螺纹处涂抹适量的硅脂， 以利于密封和润滑。注意：扶正器上下不能装反，在安装时要注意检 查扶正器的插头是否和待连接的设备的插头匹配，否则能够造成仪器 的损坏！
仪器连接完毕后，检查各个连接扣是否上紧，最后用磨擦管钳打紧。
3、仪器使用中的几点注意事项
1、系统设置中角差的输入：以下量上顺正逆负，量多少输入多少 2、定向井施工中系统设置里的磁偏角不能输入 3、仪器入井前，打捞头装好后观察脉冲主阀头是否工作，这是检查 连接好坏的直接方法 4、电池能否达到入井要求，需要从使用时间和电池电压两者来判断 5、作好设备运转记录，达到使用时间后立即返厂检修校验 6、限流环与主阀芯的型号根据井深、泵压和实际使用情况来定，不 可一尘不变 7、专用机必须接地线，防止雷雨天气雷击 8、井斜达到“工作模式”里工具面阀值时，磁工具面与重工具面交 替出现，不要误把磁工具面当作重工具面 。
无线随钻MWD浅层井应用及故障处理
无线随钻MWD浅层井应用及故障处理无线随钻MWD技术是近年来发展起来的新型测量技术，它解决了传统钻井过程中需要停止作业进行测量、数据传输不方便等问题，大大提高了钻井效率和精度。
本文将重点介绍无线随钻MWD在浅层井中的应用及故障处理方法。
1. 钻进过程中的测量传统钻井过程中，需要停止钻进过程进行测量，一次测量周期至少需要数小时，大大降低了钻井效率。
而无线随钻MWD技术则可以在钻进过程中实时测量地层参数，提高了钻井效率和精度，同时减少了测量带来的钻井时间损失。
2. 地层物性的分析无线随钻MWD技术可以实时测量井壁压力、温度、液位等参数，从而推算出地层物性参数，如地层构架、裂缝情况、孔隙度等，为后续钻井过程的判断和决策提供了有力的科学依据。
3. 钻井液参数的监测钻井液对钻井过程和井下设备起到重要的作用，因此对其参数的监测十分重要。
无线随钻MWD技术可以实时监测钻井液的密度、粘度、PH值等参数，及时发现问题并采取措施，确保钻井过程的安全和高效。
1. 电池耗尽无线随钻MWD设备在工作过程中，需要不断提供能量支撑。
当设备电池耗尽时，设备无法正常工作，需要及时更换电池。
同时，可通过降低设备的功率等方式，延长设备的使用时间。
2. 信号干扰无线随钻MWD设备需要在复杂的工作环境下工作，如地下、井下等，容易受到信号干扰。
在遭受信号干扰时，可以通过调整设备的工作频率、增加信号强度等方式，消除信号干扰的影响。
3. 设备损坏总之，无线随钻MWD技术在浅层井中的应用非常广泛，可以大大提高钻井效率和精度。
同时，针对设备出现的故障，也需要及时处理，确保设备的正常运行。
无线随钻测量操作指南
8 进入测试菜单选项进行脉冲测试，仔细观察测试过程看其是否按设置 内容运行，若无异常则记录测试参数后退出。 9 退出MWD软件，关闭安全电源箱电源，去除数据传输电缆，安装打捞 头，再次检查脉冲发生器是否能正常工作。若正常则可入井使用。 七 井下仪器的井口操作： 1 测量工程师协助定向工程师进行仪器高边的测量：定向工程师根据实 际井眼轨迹的情况选择钻进方式(采用转盘或井下动力钻具钻进)及钻具组 合，在采用转盘钻进时应在定向接头以下的钻具中连接钻具回压凡尔，同 时井队应准备相应的钻具转换接头。基本钻具结构是：钻头+井下动力钻 具(回压凡尔)+转换接头+定向接头+无磁钻铤2根+钻铤 +钻杆(含钻杆滤清 器)+方钻杆。 1.1 将连接并紧扣后的定向接头及弯螺杆或弯接头的高边（刻度）标记线 起出转盘面至能观察到的位置。 1.2 过定向接头的顶丝中点作一垂线，测量其与弯接头或弯螺杆高边标记 线之间的角度差。 1.3 测量时，从上往下看，OTF=仪器高边的投影线顺时针方向旋转到螺杆 或弯接头高边标记线的弧长×360度÷螺杆或弯接头的周长。 2 测量仪器的座键操作 2.1 井下仪器连接完成后将引鞋护帽戴在引鞋上，并把J型短节连接到打 捞头上，然后将井下仪器抬到钻台坡道前。 2.2 把J型短节的绳套挂在气动绞车的吊钩上，再将仪器缓慢吊起，仪器 工程师必须站在仪器串的一侧并用双手扶住引鞋的上部，不能让引鞋在地 面上滑行，以免损坏蘑菇头。 2.3 仪器串放入无磁钻铤前应把引鞋护帽摘下，再将仪器缓慢放入无磁钻 铤内，如果使用橡胶式扶正器，下放过程中要在扶正翼的端面抹上润滑油 。 2.4 当连接J型短节的扶正器即将放入无磁钻铤内时应停止下放，用井口 限位器固定井下仪器串，然后下放仪器使之座在无磁钻铤上进行转换操作 。 2.5 把J型短节取下，用气动绞车吊起MWD井下仪器串的投放杆并接在打捞 头上将仪器吊起。 2.6 将井口限位器取下，下放仪器串到定向接头内进行座键。 2.7 确认仪器已座键后旋转投放杆使之从打捞头上脱开，然后将投放杆吊 出。 3 浅层测试 3.1 浅层测试时由测量工程师在钻台上指导司钻进行测试操作，仪器工程 师在工作间内作好相关记录。 3.2 井下仪器下出套管或近100米左右即可将钻杆滤清器放入方钻杆下端 的钻杆内，然后连接方钻杆。 3.3 开泵进行浅层测试，观察泵压显示情况。 3.4 在泵压显示正常的情况下，在远程终端或计算机窗口上注意观察脉冲 信号的波形，并可连续测出井斜、方位、工具面等全组数据以判断测斜仪 器是否正常，否则需要起出仪器进行检查或更换部件,仪器工程师及时记 录测试情况。 4 下钻过程中的注意事项：
无线随钻MWD的使用
2)检测探管与压力传感器： 先把探管连接到数据处理仪，司钻显示 器也连接到数据处理仪上，再把MWD软件运 行起来，在通讯栏里先选择端口再点击连接， 在测试与标定栏里点击探管采样测试和探管 脉冲测试，测试正常后，再把压力传感器连 接到司钻显示器上，退出探管采样测试和探 管脉冲测试，在通讯栏里再点击采样，然后 用硬物推击压力传感器，若出现脉冲则说明 压力传感器正常。
2.MWD的工作原理：
采用钻井液正脉冲的MWD的工作原理是：钻井 液从限流环与蘑菇头形成的环行空间之间流过，当 脉冲发生器工作时蘑菇头伸出，停一下，然后回到 原位，短时的蘑菇头伸缩就产生了压力脉冲。地面 上的压力传感器检测到来自井下的钻井液脉冲信息， 通过计算机处理后就得到了井斜角、方位角、工具 面角及其它信息。 正是由于这种工作方式，而导致地面的数据出来 滞后，所以在定向钻进时要求先稳定钻压然后再根 据工具面来调整钻压，只有这样才能稳定工具面。
无线随钻MWD的现场使用
鲁利华
现在由于大斜度井、水平井的施工难点 主要是轨迹控制，合理的井身剖面可以很好 地完成该井的施工任务，而轨迹控制就是要 求实际轨迹与设计诡计相符合。在钻大斜度 井、水平井时所用的主要测量工具就是无线 随钻测量系统，而我们最常用的是无线随钻 MWD。下面就无线随钻MWD的情况简单介 绍一下。
4.无线随钻仪器MWD使用时的常见故障 及排除方法：
通过这几年的无线随钻仪器MWD的使用，出 现的一些故障现象及排除方法总结如下：
无线随钻仪器在井口测试正常，但下入450米左右后， 再测试时没有信号。此现象是由于脉冲发生器胶囊缺油 而压力不够或者是由于钻杆内有东西堵塞所造成的。只 有更换脉冲发生器和检查钻杆才可以。 无线随钻仪器在井口测试正常，下钻时测试也正常，但 钻进一段距离后没有了信号。此现象大多是由于钻井液 含砂量过高而导致脉冲发生器没法工作。而钻井液含砂 量过高是由于除砂器和离心机没开造成的，必须先降低 钻井液含砂量后，再大距离活动钻具，仪器可恢复正常。 若不行则只有起钻后，冲洗换脉冲发生器才可以。
海蓝无线操作规程
海蓝无线随钻测量系统操作规程1 目的/适用范围为了规范海蓝无线随钻测量系统操作，防止作业中人为的失误，避免可能出现的设备损坏、人身伤害和环境污染，制定本规程；本程序规定了海蓝无线测量系统在现场的使用、安装及操作程序。
2 仪器准备2.1 了解施工井的位置，并查看施工井钻井设计，确定是否满足仪器使用条件。
2.2 确定施工井地磁倾角、磁场强度、磁偏角、收敛角。
2.3 了解井身结构、井眼尺寸、地层特性、井深、井温、钻井参数、水力参数。
2.4 了解钻具组合、钻具型号、尺寸、数量、无磁钻铤扣型及配合接头情况。
2.5 定向接头、无磁钻铤要有探伤报告。
2.6 确定泥浆性能，包括泥浆比重、粘度、含砂量、气相含量，是否使用微珠、堵漏材料等固相物质及其含量。
2.7 选择限流环、循环套尺寸，确保定向接头能满足作业要求。
2.8 按照海蓝无线上井清单清点上井地面设备和井下设备，所有上井设备应有室内检测报告。
2.9 将仪器装箱、上车、固定，防止运输过程损坏仪器。
2.10 仪器、人员到现场后，必须对设备及备件进行检查核对，如有损坏或缺少，应及时向公司设备管理人员汇报并作好记录。
3 组装地面设备3.1 仪器房就位3.1.1 仪器房地基平整、能承受仪器房的总重量。
3.1.2 仪器房周围要有足够的操作空间。
3.1.3 仪器房周围作业场地夜间应有照明设施。
3.1.4 仪器房应和钻台、泥浆振动筛保持适当距离，即能保障安全又方便电缆架设。
3.1.5 根据用电总负荷请井队电器人员帮忙连接电源。
3.1.6 仪器房及外壳都必须按规定接地。
3.1.7 外接电源线应采用防爆电缆，输入电压为220V，频率50~60Hz，承载负荷是仪器设备总负荷的2~3倍。
3.2 电源检查打开主电源开关，用万用表检查电源插座电压值是否正常，若正常方可插上相应的电源插头。
3.3 布线3.3.1 检测电缆的导通情况。
3.3.2 外接电源线应防火，防挤压。
3.3.3 仪器房到钻台上的电缆线应安全可靠、规范，防火、防撞、防挤压，远离干扰信号源。
无线随钻MWD浅层井应用及故障处理
无线随钻MWD浅层井应用及故障处理无线随钻测井仪（Measurement While Drilling, MWD）是一种能够在钻井过程中实时采集井下数据的测井工具，它能够提供关键的地下参数，包括钻井方向、井深、钻头状态以及地层信息等。
与传统的有线测井工具相比，无线随钻MWD具有操作灵活、实时性强、安装简易等优点，被广泛应用于浅层井。
在浅层井中，无线随钻MWD主要有以下几个应用方面：1. 钻进导航：无线随钻MWD可以实时测量钻井方向，提供钻井航线的信息，帮助钻井工程师确定井眼轨迹以及钻头位置，从而引导钻井工具准确地进入目标地层，提高钻进效率和成功率。
2. 钻井参数监测：无线随钻MWD可以测量井深、钻头转速、钻井压力等关键的钻井参数，并将数据实时传输至地面监控中心，工程师可以通过监测这些参数来了解井下工况，实时调整钻井操作，确保井筒的稳定性和钻进效果。
3. 地层分析：无线随钻MWD可以利用测井曲线和地层参数，进行地层分析和评价。
通过测量和解释不同的地层特征，如电阻率、自然伽玛、声波速度等，工程师可以获取地层的流体性质、岩性、含油气性等信息，为后续的油气勘探和生产提供重要参考。
在应用无线随钻MWD的过程中，可能会遇到一些故障情况，需要及时处理和解决。
常见的故障及处理方法如下：1. 信号丢失：由于地层特殊情况或者设备故障，无线随钻MWD可能会出现信号丢失的情况。
此时，需要检查无线传输设备和天线连接是否正常，或者尝试改变无线传输频率和功率等参数。
2. 数据异常：在实时数据传输过程中，如果发现数据异常或者不连续，可能是因为测井仪器故障或者信号干扰等原因。
此时，可以尝试重新启动测井工具和接收器，检查传输链路的稳定性，或者等待一段时间后再次尝试。
3. 电池耗尽：由于无线随钻MWD需要内部电池供电，如果电池耗尽可能会导致设备无法正常工作。
在钻井前，需要确保电池充满，并在需要时随时更换电池。
4. 天线损坏：天线是无线随钻MWD的重要组成部分，如果天线受损可能会导致信号质量下降或者完全信号丢失。
MWD操作规程
QDT式MWD操作规程一、仪器准备1、循环短节的准备：（1）、了解井队无磁钻铤的尺寸和扣型，准备相应尺寸的循环短节和转换接头；了解并确认各接头丝扣是否完好，是否需要探伤。
井队提供的转换接头应确认内径不小于68MM。
（2）、准备好合适的回压阀；（3）、用钢丝刷仔细清理螺纹；（4）、 .在以上工作做完后安装循环套，根据井场实际情况选定所用限流环及主阀芯的配合，将选定的限流环装入循环套，再将循环套装入循环短节，注意在安装的过程中一定要将要求的“O”形圈上齐；2、仪器的准备：将配套的地面设备和井下设备准备好，按照操作手册“仪器测试”的要求，对所有要求进行测试的设备进行测试，确保把合格的设备带到井场；3、仪器工具的准备：将与仪器配套的工装、工具带到井场。
二、施工准备1、在到达井场后，将数据处理仪及计算机放进仪器房，确认仪器房与井台的距离，远程数据处理器与数据处理仪的连线为90米，距离太远不能进行安装；2、安装压力传感器：要求井队将泥浆泵关掉，并将泥浆管线的放空阀打开，将立管中的泥浆放空，请井队人员将压力传感器的焊接螺套焊在立管上，要求该位置应既可以方便布线，又不会在井队作业时被碰到。
在焊接作业时应注意以下几点：（1）、在焊焊接螺套时，应将焊接螺套与焊接堵塞连在一起，以防焊接完后，在热胀冷缩下焊接螺套变形，造成压力传感器安装不上；（2）、焊接螺套一定要确保焊接牢固；（3）、在进行该项操作时，一定要有专人与井队的人监控，防止危险的发生；（4）、将压力传感器连接在焊接螺套上并拧紧，注意在压力传感器上一定要加密封圈。
将压力传感器的连线引到远程数据处理器的位置，在布线时要注意防碰、防损。
3、安装远程数据处理器：将远程数据处理器装入安全防护箱内，固定在司钻易观察到的地方；4、布线：将“远程数据处理器——数据处理仪连接线”安全高架，注意防碰、防损，连接线不允许打直角弯，以防折断。
三、仪器连接及设置1、仪器连接：对准备下井的仪器进行必要的测试及检查并连接好，注意在接头处涂抹硅脂，并将接口处用摩擦管钳打紧。
MWD无线随钻使用要求
附录一MWD无线随钻使用要求一、对钻井液和净化设备的要求1．钻井液的含沙量必须小于0.3%，含沙量越小越好。
2．若调整钻井液性能，应预先通知MWD仪器工程师作好准备，因为调整钻井液性能，有可能造成井下仪器一段时间工作不正常。
3．禁止在钻井液中加堵漏剂和玻璃球等大颗粒物质，以免损坏井下仪器或造成井下仪器工作不正常（随钻堵漏剂除外）。
4．对钻井液的粘度和密度等其它参数无特殊要求。
5．正常钻进时，必须保证两级（振动筛、除沙器）以上钻井液净化设备正常工作。
二、对钻井泵和循环系统的要求6．钻井泵的上水要好，泵的效率要求在95%以上。
7．钻井泵的空气包压力要稳定，按要求补充其压力为钻井泵正常工作时压力的1/3，若使用双泵，两台泵的空气包的压力应一致。
8．泵的阀体、阀座、凡尔、缸体、缸套、活塞和弹簧要完好，确保泵上水良好，如发现某一部分有不正常工作迹象，应及时检修泵，以免影响MWD 仪器正常工作。
9．整个循环系统所使用的滤网要干净，泵出口滤网在使用MWD仪器前要进行清洗，确保钻井液通过自如。
10．可能使用钻杆滤清器，以防大颗粒或其他物质卡住仪器，造成仪器不工作或损坏。
三、对井队电源的要求必须提供连续的220V，50~60Hz的交流电源，若要停电或倒发电机，应预先通知MWD仪器工程师；根据MWD仪器工程师的要求，将仪器房电源接到相应位置（尽可能配专线）。
四、钻台仪器对接、拆卸和量角差要求a)无磁钻铤在使用前要通径，内部干净无杂物，要打好记号。
b)在钻台，仪器的对接、拆卸，必须用提升短节，只能在井口进行，禁止在鼠洞进行。
c)不同的短节，其旋紧扭矩不同，现场工程师要提醒司钻注意（与相应的钻杆旋紧扭矩相同）。
d)量角差时，必须两人以上在场，并一一核实。
附录二 MWD系统仪器规格、尺寸范围和水力参数附录三：脉冲发生器工具箱所含内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MWD无线随钻使用要求
一：对钻井液和净化设备的要求
1．钻井液的含沙量必须小于0.3%，含沙量越小越好。
2．若调整钻井液性能，应预先通知MWD仪器工程师作好准备，因为调整钻井液性能，有可能造成井下仪器一段时间工作不正常。
3．禁止在钻井液中加堵漏剂和玻璃球等大颗粒物质，以免损坏井下仪器或造成井下仪器工作不正常（随钻堵漏剂除外）。
4．对钻井液的粘度和密度等其它参数无特殊要求。
5．正常钻进时，必须保证两级（振动筛、除沙器）以上钻井液净化设备正常工作。
二：对钻井泵和循环系统的要求
6．钻井泵的上水要好，泵的效率要求在95%以上。
7．钻井泵的空气包压力要稳定，按要求补充其压力为钻井泵正常工作时压力的1/3，若使用双泵，两台泵的空气包的压力应一致。
8．泵的阀体、阀座、凡尔、缸体、缸套、活塞和弹簧要完好，确保泵上水良好，如发现某一部分有不正常工作迹象，应及时检修泵，以免影响MWD仪器正常工作。
9．整个循环系统所使用的滤网要干净，泵出口滤网在使用MWD仪器前要进行清洗，确保钻井液通过自如。
10．尽可能使用钻杆滤清器，以防大颗粒或其他物质卡住仪器，造成仪器不工作或损坏。
三．对井队电源的要求
必须提供连续的220V，50~60Hz的交流电源，若要停电或倒发电机，应预先通知MWD仪器工程师；根据MWD仪器工程师的要求，将仪器房电源接到相应位置（尽可能配专线）。
四．钻台仪器对接、拆卸和量角差要求
a)无磁钻铤在使用前要通径，内部干净无杂物，要打好记号。
b)要确保动力钻具的弯接头方向与其记号方向一致。
c)在钻台，仪器的对接、拆卸，必须用提升短节，只能在井口进行，禁止在鼠洞进行。
d)不同的短节，其旋紧扭矩不同，现场工程师要提醒司钻注意（与相应的钻杆旋紧扭矩相同）。
e)量角差时，必须两人以上在场，并一一核实。
五．在使用MWD仪器随钻过程中，泥浆泵每次停止、再启动时间间隔不得小于1分钟。
六．MWD仪器测量方法：
a). 钻进过程中测斜：停止钻进，停止转盘转动，将钻柱上提1米，锁住钻柱，停泵约1分钟，
开泵约3分钟，测量点的（井斜、方位等）测量数据传到地面。
b). 钻完方入测斜：停止钻进，停止转盘转动，将钻柱上提1米，锁住钻柱，停泵约1分钟，
接单根后将方钻杆尽量方入井眼，锁住钻柱，开泵约3分钟，接单根前（井底）测量点的（井斜、方位等）测量数据传到地面。
