项目部平面布置图
施工总平面图、临时设施布局
施工总平面图、临时设施布局（一）、平面布置原则（1）、按文明施工现场进行布置，施工区与生活区分开，生活区靠近施工现场。
（2）、施工中的主要施工设备、临时用房合理配备后一次性布置不变，其它一此短期的设施可根据需要进行合理调整。
（3）、所有的临时设施布置与施工区域必须按业主指定的区域内。
（二）现场平布置（1）、在生活区布置生活用房。
（2）、现场施工区布置施工用水、施工用电，在生活区布置生活用水及照明电管线，用电线路必须架空搭设。
（3）、现场内按照标准化现场要求布置，在醒目的部位布置各类标志、标牌。
（4）、按要求在办公区、宿舍区、食堂等人员集中的部位设置垃圾箱与消防器材。
（5）、施工附属设施和临建房屋1）施工附属设施应在各施工驻地设一处维修间，内有电焊机一台、气焊设备一套及其他维修工具等。
在施工现场设简易柴油发电间一处，内设60KW 柴油发电机。
2）临建房屋针对本工程特点，我企业拟设在作业区内，并需搭建维修间。
（三）、临时设施（1）、临时设施平面布置根据本工程的施工图纸及我们现场了解情况来看，我们计划在临时用地内布置生活与生产设施，项目部人员全部驻地建设。
项目经理部考虑作为项目部人员生产生活用房，所在地交通便利，有利于综合管理，统一指挥，与业主、监理及外界联系均十分方便，（详见施工平面布置图）（2）、办公设施：为确保该工程管理的规范化、科学化，我公司拟投入电脑、打印机、复印机各二台。
（3）、检测工具为使该工程的质量达到或高于合同的要求，我公司将派具有丰富测量经验的施工人员对该标段进行放样，并用全新的高精度经纬仪、水准仪对工程进行全过程控制。
并设立临时工地土工试验室。
（4）、对外交通及临时道路为保证材料等的运输，施工前应进行部分临时道路的修建，可用挖掘机和推土机将临时道路修建成形，以确保材料等的供应。
（5）、通讯设施项目经理部配备移动电话10部及对讲机20台。
（6）、生产、生活用电施工用电采用延线下火，工地用电实行三级保护。
施工现场安全警示标志平面布置图
施工现场安全警示标志平面布置图
1.项目部大门：五牌一图
2.办公室外：安全生产,人人有责;
3.库房：禁止明火、小心防盗;
4.水泥库房：注意防尘
5.施工临时道路路口：进入施工现场必须佩戴安全帽、安全生产,人人有
责、高空作业必须系安全带、当心落物、严禁酒后上岗;
6.钢筋加工棚：小心机械伤人、弯曲机安全操作规程、切断机安全操作规
程、调直机安全操作规程、小心触电;
7.木工加工棚：小心扎脚、小心机械伤人、圆盘锯安全操作规程、小心触
电;
8.塔吊：点心吊物、严禁攀爬、严禁超载、塔吊安全操作规程;
9.配电箱：有电危险,禁止靠近、小心触电、严禁明火
10.临边洞口：小心坠落、禁止抛物、当心坑洞。
施工现场总平面布置(完整版带附表)
施工现场总平面布置（完整版带附表）一.施工平面布置为确保工程达到预期的质量目标，围绕本工程的工程特点.技术难度等相关技术资料，我公司从工程的整体考察与分析，施工前期部署.现场施工等方面进行了较为系统的拟制。
特别在施工前期部署及本工程材料选择方案.产品加工工艺及施工方案四个方面作了更为详尽的阐述：施工部署从作业主要从技术部署.组织人员部署.材料准备及现场临时设施布置等方面做好本工程的施工部署作业。
根据本工程实际地形情况，并本着安全.紧凑.有序的原则进行总平面布置。
周围居民安全.标准化工地和文明工地的要求采用封闭形式进行施工，现场在适当位置设置施工出入口，出入口设置警示标志。
我们将本着“文明生产，科学管理，方便施工，合理布置，节约用地”的原则，充分利用业主所提供的场地进行项目部的总平面布置。
1.技术部署（1）施工.测量放样施工图审批确定后，技术人员尽快熟悉图纸，充分领会设计意图，清楚各种施工做法，设计人员向技术人员做好交底作业，按照设计施工图进行翻样作业.加工定货。
（2）编制施工方案资料准备，施工中严格按国家和行业现行质量检验评定标准和施工技术验收规范进行施工和检查，且遵照市质量监督站和业主的有关规则，开工前准备好各种资料样表，施工中及时填写整理，分册保管，待工程竣工后装订成册。
编制各分项工程切实可行的施工方案及专项施工方案，报甲方及监理审批后进行施工。
（3）编制工程质量计划编制本工程项目质量计划，确定质量目标，将质量责任分别落实到个人，做到全员.全方位.全过程的质量控制，确保质量目标实现。
2.现场实际情况（1）本工程具有良好的交通条件；现场场地宽敞，具有良好的施工条件。
（2）施工用水.用电由建设单位负责接至施工场地内，场内施工排水可以经过处理后排放。
二.总平面原则.依据说明根据现场的实际情况，结合主体工程量的分布及工期要求.施工程序，进行科学合理的施工总平面布置及管理能够有效地提高生产效率，同时避免重复运输等影响工程进度的情况出现。

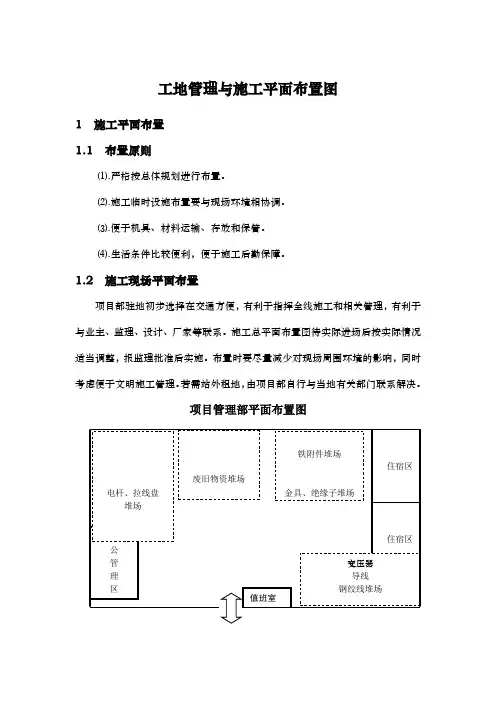

工地管理与施工平面布置图
工地管理与施工平面布置图1 施工平面布置1.1 布置原则⑴.严格按总体规划进行布置。
⑵.施工临时设施布置要与现场环境相协调。
⑶.便于机具、材料运输、存放和保管。
⑷.生活条件比较便利，便于施工后勤保障。
1.2 施工现场平面布置项目部驻地初步选择在交通方便，有利于指挥全线施工和相关管理，有利于与业主、监理、设计、厂家等联系。
施工总平面布置图待实际进场后按实际情况适当调整，报监理批准后实施。
布置时要尽量减少对现场周围环境的影响，同时考虑便于文明施工管理。
若需站外租地，由项目部自行与当地有关部门联系解决。
项目管理部平面布置图项目部临时用地表⑴.项目中心材料站项目中心材料站设在运输方便，与项目部设在一起，便于管理。
材料运输流向如下图。
⑵.临时水、电源施工用水附近接自来水。
施工电源采用当地电源。
⑶.通讯设施布置①.项目部与业主、监理、设计、供应厂家等单位之间用传真、座机、手机或网络联系。
②.项目部与公司本部之间联系用传真、座机或网络联系。
③.施工现场用手机或对讲机联系。
⑷.施工道路：利用现有公路和农村机耕道路。
2 工地使用权与出入权为了使我公司正常开展本工程的施工、维护业主单位的合法权益，对于本工程工地的使用权与出入权，将做出严格的规定，并形成相关管理制度。
⑴、工程的施工临时占地和线路走廊的清理等工作，是工程按拟定的时间开工和施工安排、进场、完成的必备条件，因此，必须在规定的时间内取得工地使用权和出入权。
⑵、我公司将与当地政府及公安、交通、林业、国土、水利、电力和通信等政府部门积极协商，由政府主持召开协调会，汇报工程情况，听取他们的意见，了解政府主管部门的最新管理信息，并按要求办理相关手续，制定相应管理制度，使施工行为符合政府及主管部门的规定，取得各级政府及主管部门的支持、信任和配合，依法进行施工。
⑶、同时分级召开县、镇、村级协调会，取得干部及群众的支持和理解，特别是房屋拆迁、线路改线、青苗赔偿、林木砍伐、通讯干扰处理及施工临时占地等工作，牵扯到千家万户利益，项目部将设立专门部门，做好认真细致的思想工作，严格执行国家的政策、法规是搞好这项工作的基本要求。

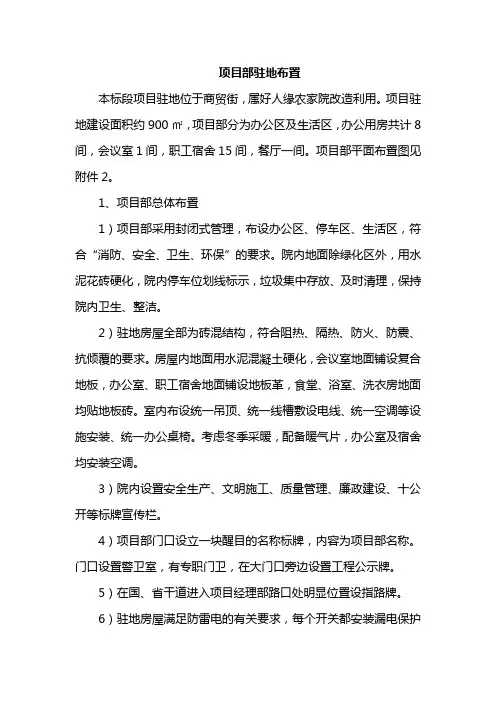

项目部驻地布置
项目部驻地布置
本标段项目驻地位于商贸街，属好人缘农家院改造利用。
项目驻地建设面积约900㎡，项目部分为办公区及生活区，办公用房共计8间，会议室1间，职工宿舍15间，餐厅一间。
项目部平面布置图见附件2。
1、项目部总体布置
1）项目部采用封闭式管理，布设办公区、停车区、生活区，符合“消防、安全、卫生、环保”的要求。
院内地面除绿化区外，用水泥花砖硬化，院内停车位划线标示，垃圾集中存放、及时清理，保持院内卫生、整洁。
2）驻地房屋全部为砖混结构，符合阻热、隔热、防火、防震、抗倾覆的要求。
房屋内地面用水泥混凝土硬化，会议室地面铺设复合地板，办公室、职工宿舍地面铺设地板革，食堂、浴室、洗衣房地面均贴地板砖。
室内布设统一吊顶、统一线槽敷设电线、统一空调等设施安装、统一办公桌椅。
考虑冬季采暖，配备暖气片，办公室及宿舍均安装空调。
3）院内设置安全生产、文明施工、质量管理、廉政建设、十公开等标牌宣传栏。
4）项目部门口设立一块醒目的名称标牌，内容为项目部名称。
门口设置警卫室，有专职门卫，在大门口旁边设置工程公示牌。
5）在国、省干道进入项目经理部路口处明显位置设指路牌。
6）驻地房屋满足防雷电的有关要求，每个开关都安装漏电保护
器。
7）项目部配备足够消防器材。
2、项目部配套设施
项目部配套设施包括宿舍、食堂、浴室、活动室、洗衣房、厕所等。
项目经理部下设：办公室、后勤部、工程部、质检部、安全部、统计部、财务部、测量队，实行项目经理负责制。
施工现场平面布置
施工现场平面布置（附图）施工现场平面布置图施工现场总平面布置原则本工程位于库车市哈尼喀塔木乡内，现场安全文明施工要求高，在现场平面布置时，考虑以下几点。
遵循省、市有关文明工地考核、评定标准及业主要求，对施工现场进行总平面布置。
施工平面布置要紧凑合理，尽量减少施工用地。
合理组织运输，保证运输道路畅通，尽量减少场内运输。
尽量采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。
各项施工设施都要满足方便生产、有利于生活、安全防火、环境保护和劳动保护要求。
施工区、办公区、生活区分开设置，要经济、美观、大方。
主要施工场地、施工道路、上下水、排水、供电线路应做到线路最短、费用最省、运输方便并满足施工需要。
高档材料库房应对地面进行防潮处理，对施工机械应设防雨及防护棚。
本工程主要施工场、及施工道路及排水系统，尽可能结合室外工程的永久做法，采取永临结合，并实行砼硬地坪施工。
施工材料堆放：所有材料应遵循随用、随进、随完的原则，并严格按场布图堆放。
按照安全、文明施工标准，结合本工程所处位置，现场施工区域、办公及生活区域均布置消防设施如消防栓、灭火器等，同时应结合现场环境及业主要求，施工污水应先进污水沉淀池后排入总下水道，对施工现场环境采取有效的保护措施。
由于本工程的工程量较大，工期紧，因此需要投入大量的人力、物力，为减少料具的场内二次搬运距离，最大限度地发挥机械设备的效率，搞好现场文明施工，现场必须要有科学合理的总平面布置。
为此，我公司通过现场观察，根据现场实际情况，拟作如下施工平面布置。
根据现场踏勘，现场具备开工条件，现场施工用电已接通，单路供电，现场自来水源已接通。
本工程施工场地比较狭窄，而总平面布置是否合理，直接关系到施工进度的快慢，安全文明施工的达标和体现我公司管理水平的高低，施工平面布置应考虑以下因素：确保场内道路畅通，满足施工对材料堆放场地的要求，减少二次搬运和场内运输。
满足安全、文明施工达标对场地的要求，生活区和生产区要有明显的隔离。
施工现场平面布置
施工现场平面布置1 施工现场平面布置总体原则图1-1 施工现场平面布置总原则2 施工现场平面布置图在满足施工生产需要的前提下，充分考虑市容和环境保护，临时建筑和其他设施布置经济、合理、安全、实用，生产与生活设施尽量分离，与周边环境协调，做到文明、美观、大方。
严格遵照施工现场平面布置的有关规定的占地面积以及占地时间的要求，严格遵守XX市关于施工场地布置和文明施工的有关规定。
图2-1施工总平面3 临时设施建设3.1 项目部建设1、项目部选址项目部选址由项目经理负责在进场前组织相关人员按照安全和管理的要求进行调查，确定选址方案后，报业主备案。
表3.1-1 项目部选址要求序号选址要求具体内容1安全要求避开取土、弃土场地。
避开高压线路及高大树木，与通信线路保持一定距离。
项目办公生活区采用封闭式管理，设置独立院落，并有围墙和大门。
出入口设置专职保卫人员，制订专门的管理制度。
办公用房、生活用房及机具停放场地适当分开，场地及主要道路应硬化处理并适当绿化；消防、安全设施必须齐全到位。
项目部要完善消防措施，配备必要的消防器材，每个功能区都必须配备足够数量的灭火器。
2管理要求靠近现场，方便管理，不受施工干扰。
交通便利，尽量靠近公路，缩短引入线。
通信畅通，邮路便捷，满足建设单位办公自动化要求。
2、项目部硬件设施标准项目部建设首先满足XX市“平安工地”标准化建设指导意见中文明施工规程的相关要求，规范用房及场地建设。
项目部驻地除了要有便利的交通条件、通电、通水、通电话外，还应实图3.1-1办公区效果示意图现宽带接入，网速满足网上办公、计量要求。
办公、生活用房应坚固、实用、美观、隔热通风，符合招投标文件及施工管理需要。
办公用房面积和办公家具应尽可能满足办公规范化的要求。
项目部办公区、生活区及车辆、机具停放区等设置科学合理，区内场地及主要道路做硬化处理，排水设施完善，庭院适当绿化，环境优美整洁。
项目部公共场所设置功能分区平面示意图及指路导向牌。
施工现场平面布置图和临时设施临时道路布置
二、施工现场平面布置图和临时设施、临时道路布置（一）临时设置布置要求1、满足消防及规范要求。
2、临时设施布置及标准在征得监理及业主同意后进行搭设。
3、为监理和甲方提供办公用房各20m2一间，并提供如下办公设施：办公桌椅，宽带，空调。
4、现场办公临时设施按中档装修标准进行搭建，包含吊顶、地砖、地板等。
5、卫生间进行精装修。
6、满足现场生产生活的基本需求。
7、本次工人生活区宿舍统一使用24V低压安全电接入，独立设立三组专用220V高压用电间。
8、合理划分区域，在布置时突出显示本公司的文化底蕴。
9、按照办公生活区和生产加工区分开、办公区和生活区分开、管理人员生活区和施工人员生活区分开布置的原则进行临时设施搭建。
10、布置临时设施时，注重维护场地整洁相关配套设施的布置，在施工现场进入口设置洗车台，清洗进入现场的相关车辆。
（二）施工现场临时用水用电及消防设施布置1、施工现场临时用水用电布置1）本工程施工（生活）用水、电接入、排水接出位置，自业主指定位置接入，我方根据供水、供电指定位置，结合本公司现场办公区和生活区实际情况精确计算用水用电量，合理布置临时用水线路和临时用电线路并单独装表计量，接受总包单位对我方的用电用水管理、计量和收费。
2）为防止停水停电影响施工和生活，我方在项目部和生产加工区设置了备用发电机，配电箱和蓄水池（详见临时设施布置图）。
2、消防设施布置1）为保证项目部及加工生产区的安全，在项目部及工生产区内配置消防水管。
2）在施工现场配备足够的消防栓，并确保能正常使用。
3）在办公区每个房间配备一个灭火器，并确保能正常使用，同时做好参施人员的灭火器使用培训工作。
（三）临时设施布置图图2-1项目部平面布置图图2-2加工生产区布置图图2-3消防设施图（四）施工材料运输便道根据现场踏勘，本工程施工材料运输便道拟采用施工现场已有的临时道路和硬质广场路面作为施工材料运输便道，现场没有临时道路处，拟开辟一条临时便道，主要区域位于临时设施布置地点到施工区域处。
施工部署和总平面布置
施工部署和总平面布置1平面布置图1.1总平面布置图总平面布置图附后。
1.1.1生产及生活用地项目经理部办公及生活用地计划在分期分片布置。
加工区利用现场围蔽的施工场地分期搭建。
1.1.2进场道路及交通疏导（1）按照“修路人想着行路人”的文明施工宗旨，尽量合理利用原有旧路及周围道路作为主进场道路。
（2）开工前应与交管部门做好交通疏导、组织及预告工作，确保施工期间车辆能够畅通运行。
安排好半幅施工的交通疏导工作，设置施工围挡，保证安全施工和行车的通顺。
1.1.3生产和生活用电、用水本标段工程采取与当地供电部门协商后，利用当地电源。
另准备3台变压器和8台120kW移动式发电机以备需要时的正常办公及生活用。
开工前与有关部门协商，本工程施工和生活用水均采用自来水。
1.1.4施工场地的防、排水施工现场布设连续、顺畅的排水系统，确保场区内的施工和生活污水、雨水能够顺利疏排，施工及生活污水经处理达标后排入附近相应的下水道内。
1.1.5通讯设备为联系方便，在现场安装程控电话，项目管理人员和施工负责人均配备移动电话，保证信息畅通；按业主要求，配备计算机和相应技术力量、软件进行工程计划、质量等项目的管理。
1.1.6物资供应若我公司有幸中标，与经常合作的供应商提前签订供应协议，保证材料的及时供应。
本工程不设拌和站，混凝土、水泥、碎石、灰土等材料均采取就近购买的方式。
具体平面布置见（施工总平面布置图和项目经理部平面布置）。
3项目经理部平面布置图41.2分期实施平面布置图561.3交通导行图72.1.4项目经理部1.4.1组织机构框图1.4.2项目经理项目经理是本项目工程的直接责任人，负责组织开展质量体系活动，确立本项目质量目标，组织编制实施性施工组织设计。
直接负责工程的组织指挥，传达业主、监理、项目经理部的指令并组织实施，对项目部人员的任免、聘用、奖罚有批准权。
负责施工现场全面的文明施工管理，组建施工现场的文明施工领导小组，并结合本工程特点，制定文明施工管理细则。
