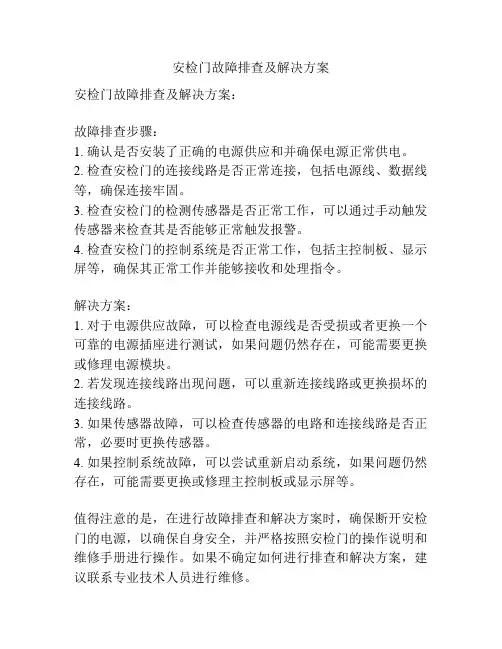

安检门故障排查及解决方案
安检门故障排查及解决方案
安检门故障排查及解决方案：
故障排查步骤：
1. 确认是否安装了正确的电源供应和并确保电源正常供电。
2. 检查安检门的连接线路是否正常连接，包括电源线、数据线等，确保连接牢固。
3. 检查安检门的检测传感器是否正常工作，可以通过手动触发传感器来检查其是否能够正常触发报警。
4. 检查安检门的控制系统是否正常工作，包括主控制板、显示屏等，确保其正常工作并能够接收和处理指令。
解决方案：
1. 对于电源供应故障，可以检查电源线是否受损或者更换一个可靠的电源插座进行测试，如果问题仍然存在，可能需要更换或修理电源模块。
2. 若发现连接线路出现问题，可以重新连接线路或更换损坏的连接线路。
3. 如果传感器故障，可以检查传感器的电路和连接线路是否正常，必要时更换传感器。
4. 如果控制系统故障，可以尝试重新启动系统，如果问题仍然存在，可能需要更换或修理主控制板或显示屏等。
值得注意的是，在进行故障排查和解决方案时，确保断开安检门的电源，以确保自身安全，并严格按照安检门的操作说明和维修手册进行操作。
如果不确定如何进行排查和解决方案，建议联系专业技术人员进行维修。
通道门检测电路工作原理和说明
通道门检测电路工作原理和说明
目前，通常使用的通道门有两种，一种门式金属探测器，当人体携带金属物品通过时能产生报警，可准确探测到人身上或手提包中的所携带的金属物质，如各种管制刀具、武器、金属制品、电子产品及其他含有金属的物品等；另一种是放射性探测器，用于生化武器的放射性探测。
现有通过式金属探测门，只具备检测金属的能力，而传统通道式核辐射检测仪往往价格过高价格在20万以上，设备重而非常占地方，安检人员不能直观的观测检测结果，不能更好的应用在民用端。
现在，人们对于安检的需求越来越高，在一些特殊场合，对人员的金属探测和核辐射剂量检测产品需要是客观存在。
因此，为了确保安全，需要同时配种两种安检设备，设备成本高，而且设备占用空间大，对受检者也不方便。
因此，传统的技术方案中存在设备成本高，而且设备占用空间大，对受检者也不方便的问题。
通道门检测电路工作原理
通道门检测电路工作原理一、简介通道门检测电路是一种用于检测门是否开启或关闭的电路，通常被应用于防盗系统中。
本文将详细介绍通道门检测电路的工作原理。
二、基本构成通道门检测电路主要由以下几个部分组成：1. 传感器：用于感知门的状态变化，通常采用磁性开关或光电传感器等。
2. 放大器：用于放大传感器输出信号，以便后续处理。
3. 比较器：用于将放大后的信号与参考信号进行比较，以判断门是否开启或关闭。
4. 报警器：当门状态发生变化时，报警器会发出警报信号。
三、工作原理1. 传感器传感器是整个电路中最关键的部分之一。
在通道门检测电路中，常见的传感器有磁性开关和光电传感器两种。
磁性开关通过在门框和门扇上各安装一个磁铁来实现对门状态的检测。
当门关闭时，两个磁铁靠近并吸合在一起，此时磁性开关输出高电平；当门打开时，两个磁铁分离，此时磁性开关输出低电平。
光电传感器则通过发射一束红外线，当门关闭时，红外线被门挡住，无法照射到接收器上，此时光电传感器输出低电平；当门打开时，红外线能够照射到接收器上，此时光电传感器输出高电平。
2. 放大器传感器输出的信号很微弱，需要经过放大器进行放大。
放大器通常采用运算放大器或差分放大器等。
运算放大器是一种高增益、高输入阻抗的放大器。
它可以将微弱的信号经过放大后输出一个更强的信号。
在通道门检测电路中，运算放大器通常被用来对传感器输出信号进行放大。
差分放大器则是一种能够对两个输入信号进行差分运算并输出差值的放大器。
在通道门检测电路中，差分放大器可以用来消除噪声和干扰等因素对传感器信号的影响。
3. 比较器比较器是用于将传感器输出信号与参考信号进行比较的部件。
在通道门检测电路中，比较器通常采用集成运算放大器或单片机等。
集成运算放大器可以将传感器输出信号与参考电压进行比较，当传感器输出信号高于参考电压时，比较器输出高电平；当传感器输出信号低于参考电压时，比较器输出低电平。
单片机则是一种集成了微处理器、存储器和输入/输出接口的芯片。
通道门检测电路工作原理
通道门检测电路工作原理引言通道门是现代社会中常见的入口控制设备，广泛应用于公共场所、企事业单位以及住宅小区等各个领域。
通道门检测电路作为通道门的核心部件之一，起到了控制门的开关和检测通行情况的重要作用。
本文将详细探讨通道门检测电路的工作原理，从硬件电路和信号处理两个方面进行阐述。
通道门检测电路的硬件电路部分检测传感器通道门检测电路中的传感器用于检测门的开闭状态和通行情况。
常用的传感器包括红外线传感器、超声波传感器和光电传感器等。
这些传感器能够通过接收反射、发射或接收特定的信号来实现对门状态的判断。
红外线传感器红外线传感器是一种常用的门禁检测传感器，它通过发射和接收红外线信号来判断门的开闭状态。
当门关闭时，红外线信号的路径被障碍物阻断，传感器接收不到反射信号；而当门打开时，红外线信号可以顺利反射回传感器。
通过检测红外线信号的变化，可以准确判断门的状态。
超声波传感器超声波传感器利用超声波的传播和反射原理进行门禁检测。
传感器发射超声波信号，当信号遇到门时会发生反射，传感器接收到反射信号后计算出反射的时间差，通过时间差可以确定门的开闭状态。
光电传感器光电传感器是一种通过光电二极管和光敏电阻组成的传感器，它通过光线的照射和遮挡来检测门的状态。
当门关闭时，光线无法照射到光敏电阻上，电阻值较高；而当门打开时，光线可以顺利照射到光敏电阻上，使其电阻值降低。
通过检测光敏电阻的电阻值的变化，可以实现对门的开闭状态的判断。
控制电路通道门检测电路中的控制电路负责控制门的开闭操作。
它通过控制电磁开关或继电器等元件的通断状态来实现门的开闭。
控制电路通常由微控制器或单片机作为控制核心，根据检测传感器的信号进行判断，并输出控制信号控制门的运行。
通道门检测电路的信号处理部分信号采集通道门检测电路中的信号处理部分负责采集和处理传感器所接收到的信号。
通常，传感器的输出信号属于模拟信号，需要经过模数转换器（ADC）进行模拟信号到数字信号的转换。
多功能安检门电路
一、功能说明多功能安检门电路主要由红外编码发射电路（红外发射板）和红外（解码）接收电路、控制部分及各单元电路组成。
编码和解码芯片分别采用PT2262-IR和PT2272-M4，发射和接收地址编码设置必须完全一致才能配对使用。
红外发射电路将编码后的地址码、数据码、同步码随同38KHz红外载波一起发射出去；接收电路接收到有效信号，经过解码、处理后变成所需的电信号（当接收到发送过来的信号时，解码芯片PT2272-M4的VT脚输出一个正脉冲，与此同时，相应的数据管脚输出高电平），控制运放波形发生报警电路、声光控灯电路、金属检测报警电路、开关门指示电路几个单元电路。
二、电路功能简介用红外发射板发射红外信号，按下红外编码发射电路的不同按键（K1、K2、K3、K4）主板接收到相应的信号后，实现相应功能：●按下K1键盘：开关门指示电路用发光二极管LED5和LED6指示门的状态:绿灯亮代表门开，红灯亮代表门关闭。
●按下K2键盘：金属检测报警电路工作，实时检测有没有金属，如有金属则发出音乐报警声。
再次按下K2键盘可以消除报警。
●按下K3键盘：振动检测报警电路工作，实时检测有没有振动，如有振动则控制电路给运放波形发生报警电路供电发出报警声。
再次按下K3键盘可以消除报警。
●按下K4键盘：控制LED2灯亮并延时一段时间模拟门灯的亮灭。
声光控灯电路也可控制LED2的亮灭，但只有在光暗的情况下才能通过声音控制LED2灯亮。
此外，通过按下控制部分电路中的K4、K3、K2、K1，也可以同样实现上述对应功能。
三、元器件介绍1.集成电路PT2262-IR/PT2272-M4PT2262-IR和PT2272-M4是通用配对编、解码芯片，PT2262-IR / PT2272-M4最多可有12位(A0-A11)三态地址端管脚(悬空、接高电平、接低电平)，任意组合可提供531441种地址码。
编码芯片PT2262-IR发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272-M4接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平。
安检系统方案
安检门系统解决方案泰安明智电子科技有限公司一、安检门系统功能简介：1、泰山景区内作为人员聚集的重要场所，人员众多且复杂，对进入的人员都需要进行详细的身体检查，防止进入的人员携带武器、匕首、管制刀具、雷管、炸药等。
在不侵犯个人人身权的前提下，使用安检门和金属探测器等科技手段进行安全检查十分必要，利用科技手段来预防意外的事件发生。
2、安检门是一种检测人员有无携带违禁金属物品的探测装置，又称金属探测门。
主要应用在进入人员较复杂的公共场所来检查人身体上隐藏的金属物品，如枪支，管制刀具等违禁物品，因为安检门已事先根据金属违禁物品的重量、数量或形状预先设定好了参数。
当被检查人员从安检门通过时，人身体上所携带的金属违禁物品超过安检门设置的总量时，安检门即刻报警，并显示造成报警的金属所在区位，让安检人员及时发现该人所随身携带的金属物品。
3、X光安检机主要是对除人体以外的行李、物品等进行透视性的扫描，从而来发现隐藏在里的危险物品，借助于输送带将被检查行李送入X射线检查通道而完成检查的电子设备。
行李进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线射线源发射X射线束。
一束经过准直器的扇形X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的双能量半导体探测器。
探测器把X射线转变为信号，这些很弱的信号被放大，并送到信号处理机箱做进一步处理。
此技术广泛用于公共安全检测违禁品的行业。
4、安检机可统计进山人数，生成数字化报表，提供每日、每月、每年进山人员数量，方便管理，并可提供4G数据上传功能，数据自动上传至泰山管委信息中心。
二、安检门和X光安检机原理及结构1、安检门原理由晶振产生3.5-4.95M的正弦振荡，由分频器分频为7.8K左右正弦波，经三极管与线圈进行功率放大后输入门板(7区)大线圈进行电磁波发射，由门内1-6区线圈分别进行接收。
接收后，将接收到的信号与基准信号进行了比较，发现变化后，改变采集卡输出电平，CPU在300毫秒内对6个区位采集卡数据进行扫描，判断金属所在区位并输出显示。
安检门的设计原理应用场景
安检门的设计原理应用场景1. 安检门的设计原理安检门（也称金属探测门）是一种安全设备，用于检测人体和物体身上是否携带金属物品。
它的设计原理基于电磁感应和电路技术，通过检测金属物体对电磁场的干扰来确定是否触发报警。
下面是安检门的设计原理的具体解释：•电磁感应原理：安检门中会产生一个电磁场，当人体或物体携带金属物品穿过安检门时，金属物品会扰动电磁场，并改变电磁场的信号，导致传感器的输出发生变化。
•电路技术：安检门还包括了一套精密的电路技术来处理和分析传感器的输出信号。
这套电路可以对信号进行放大、滤波和处理，并根据设定的阈值来触发报警。
•报警系统：当安检门检测到金属物品时，会通过声光报警或其他方式进行提示，同时记录报警事件的时间和位置。
2. 安检门的应用场景安检门广泛应用于公共场所、机场、车站、地铁站、购物中心和各类活动场所等，以确保人员和场所的安全。
下面列举了安检门的几个主要应用场景：2.1 机场和车站在机场和车站，安检门是必备的安全设备之一。
它可以快速、准确地检测旅客是否携带危险品和非法物品，如刀具、枪支、爆炸物等。
机场和车站的安检门通常设置在出发大厅、登机口和安检区域，确保旅客的安全，同时防止恐怖袭击和非法物品的运输。
2.2 公共场所和活动场所在公共场所和各类活动场所，安检门的使用也非常普遍。
例如，大型展览会、演唱会、体育赛事等。
通过设置安检门，可以防止人员带入非法物品、违禁品和危险品，确保公共场所的安全和秩序。
2.3 高安全性场所在需要严格控制出入人员和物品的场所，如政府机关、军事基地、监狱等，安检门更是必不可少。
安检门可以有效地检测人员身上是否携带非法物品和危险品，帮助管理人员确保场所的安全。
2.4 商业和零售场所在商业和零售场所，安检门也被广泛应用。
它可以帮助商家预防和减少盗窃行为，提高店铺的安全性。
安检门还可以检测零售员工是否违规带出商品，减少内部盗窃行为。
2.5 学校和教育机构学校和教育机构也可以使用安检门来确保师生的安全。
2023年河南省九年级物理中考模拟题分项选编：电流和电路
电流和电路一、单选题1．（2023·河南洛阳·统考三模）在干燥的冬季，汽车在长途行驶的过程中车身会带上电荷。
为了避免触摸车门时因放电而带来的不适感，人们通常会在车尾安装一条与大地相接触的静电带。
如图所示，静电带可将电荷导入大地。
下列说法中正确的是（）A．车身会带上电荷说明汽车行驶时与空气摩擦会产生电荷B．汽车上安装的静电带应具有较强的耐磨性和绝缘性C．若车身带负电荷，说明摩擦时车身得到了电子D．若车身带负电荷，静电带中电流方向为从车身到大地2．（2023·河南开封·统考一模）小明总结了有关静电的一些知识，下列说法中正确的是A．摩擦起电的过程就是创造电荷的过程B．验电器的工作原理是同种电荷互相排斥C．丝绸摩擦过的玻璃棒因得到了电子带正电D．带负电的橡胶棒只能吸引带正电的轻质小球3．（2023·河南安阳·统考一模）如图所示，取两个相同的验电器A和B，使A带正电，B不带电。
用不带电的橡胶棒把A和B连接起来的瞬间，下列说法正确的是（）A．橡胶棒中有正电荷流向B，A金属箔的张角减小B．橡胶棒中有负电荷流向A，B金属箔的张角增大C．若将图中的橡胶棒用带有绝缘柄的金属棒代替，A的正电荷转移到B，最终使B带正电D．若将图中的橡胶棒用带有绝缘柄的金属棒代管，最终A的金属箔张角会变小4．（2023·河南三门峡·统考一模）下列微观粒子中，尺度最大的是（）5．（2023·河南焦作·统考一模）A和B两个相同的验电器，A带负电，B不带电，如图所示。
若用带有绝缘手柄的金属棒把A和B连接起来，下列说法正确的是（）A．验电器A的金属箔片张角不变B．验电器B将会失去电子带正电C．验电器A的金属箔片将带异种电荷D．连接的瞬间，金属棒上的电流方向从右向左6．（2023·河南驻马店·统考一模）如图所示为手按式红绿灯，是一种由行人通过按动按钮控制信号，使机动车道绿灯变为红灯，人行红灯变为绿灯，从而获得一定过街时间的信号机。
金属探测器电路图
金属探测器电路图工作原理高频振荡器由三极管VT1和高频变压器T1等组成，是一种变压器反馈型LC振荡器。
T1的初级线圈L1和电容器C1组成LC并联振荡回路，其振荡频率约200kHz，由L1的电感量和C1的电容量决定。
T1的次级线圈L2作为振荡器的反馈线圈，其“C”端接振荡管VT1的基极，“D”端接VD2。
由于VD2处于正向导通状态，对高频信号来说，“D”端可视为接地。
在高频变压器T1中，如果“A”和“D”端分别为初、次级线圈绕线方向的首端，则从“C”端输入到振荡管VT1基极的反馈信号，能够使电路形成正反馈而产生自激高频振荡。
振荡器反馈电压的大小与线圈L1、L2的匝数比有关，匝数比过小，由于反馈太弱，不容易起振，过大引起振荡波形失真，还会使金属探测器灵敏度大为降低。
振荡管VT1的偏置电路由R2和二极管VD2组成，R2为VD2的限流电阻。
由于二极管正向阈值电压恒定（约0.7V），通过次级线圈L2加到VT1的基极，以得到稳定的偏置电压。
显然，这种稳压式的偏置电路能够大大增强VT1高频振荡器的稳定性。
为了进一步提高金属探测器的可靠性和灵敏度，高频振荡器通过稳压电路供电，其电路由稳压二极管VD1、限流电阻器R6和去耦电容器C5组成。
振荡管VT1发射极与地之间接有两个串联的电位器，具有发射极电流负反馈作用，其电阻值越大，负反馈作用越强，VT1的放大能力也就越低，甚至于使电路停振。
RP1为振荡器增益的粗调电位器，RP2为细调电位器。
高频振荡器探测金属的原理调节高频振荡器的增益电位器，恰好使振荡器处于临界振荡状态，也就是说刚好使振荡器起振。
当探测线圈L1靠近金属物体时，由于电磁感应现像，会在金属导体中产生涡电流，使振荡回路中的能量损耗增大，正反馈减弱，处于临界态的振荡器振荡减弱，甚至无法维持振荡所需的最低能量而停振。
如果能检测出这种变化，并转换成声音信号，根据声音有无，就可以判定探测线圈下面是否有金属物体了。
振荡检测器振荡检测器由三极管开关电路和滤波电路组成。
辽宁省2023年中考备考物理一轮复习 电流和电路 练习题(含解析)
辽宁省2023年中考备考物理一轮复习电流和电路练习题一、单选题1．（2022·辽宁抚顺·统考模拟预测）下列电学知识中正确的是（）A．带异种电荷的两个物体相互吸引，则相互吸引的两个物体一定带异种电荷B．验电器的工作原理是异种电荷相互排斥C．毛皮摩擦橡胶棒的过程中，电子由毛皮向橡胶棒转移D．绝缘体不容易导电是因为绝缘体内几乎没有电荷2．（2022·辽宁朝阳·统考中考真题）如图，气球与头发摩擦，头发会随着气球飘起来。
下列说法正确的是（）A．气球与头发摩擦创造了电荷B．气球因摩擦带电而成为导体C．气球若带负电荷，则头发带正电荷D．气球与头发因带同种电荷而互相吸引3．（2022·辽宁抚顺·统考模拟预测）下列选项中都是导体的一组是（）A．盐水、石墨、保险丝B．空气、水银、纯净水C．陶瓷、大地、酸溶液D．玻璃、铝块、二极管4．（2022·辽宁沈阳·统考一模）为应对疫情，我市某些车站加装多功能安检门，它是集人体温度检测和金属探测为一体的安全检测门。
门头装有高精度的体温检测探头，能够测量旅客额头的温度，门中设备中有电磁场，能够探测是否携带金属物品。
当旅客温度过高（S1闭合）或携带金属物品（S2闭合）时，报警指示灯就会亮起且电铃发出报警声。
下面的简化电路图符合要求的是（）A．B．C．D．5．（2022·辽宁阜新·统考中考真题）下列电路图中，能正确测量通过灯L2电流的电路是（）A．B．C．D．6．（2022·辽宁沈阳·统考二模）下列数据最接近实际的是（）A．上课铃声响了，老师进教室的速度约为1.1km/hB．将30个鸡蛋从1楼提到5楼，对鸡蛋做功约为180JC．教室内空气的质量约为20kgD．电冰箱工作时的电流约为0.2A二、多选题7．（2022·辽宁沈阳·统考中考真题）如图所示，下列四幅图描述正确的是（）A．如图甲，用大小不同的力拨动同一根琴弦，琴弦发出声音的响度不同B．如图乙，用压缩气体体积的方法，将石油气凝华后储存在钢瓶内C．如图丙，刚梳过头的塑料梳子，会吸引碎纸屑，是因为分子间有引力D．如图丁，太阳光照射到水下的平面镜上，在白纸上出现彩色的光带，是光的色散8．（2022·辽宁葫芦岛·统考一模）如图所示是用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。
2022年中考物理考点精准练习及答案：电路设计
2022年中考物理考点精准练习及答案：电路设计1.（2021江阴模拟）图中的电加热眼罩，可以缓解上网课时间较长的眼睛疲劳，它有两个发热电阻。
当开关S1闭合时，只有R2工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。
下面电路图符合以上要求的是（）A. B.C. D.2.（2021长沙模拟）如果只有一块电压表或者电流表，还有一个已知阻值大小的定值电阻R0，能否测出一个已知额定电压的小灯泡R L的额定电功率呢？小明利用实验室常见器材，设计了以下几种电路（如图），在不改变实验电路连接的情况下就能够正确完成测量的有（）A. B.C. D.3. （2021深圳模拟）小明要设计一款电热水壶，能实现自动抽水和加热，且抽水和加热能独立操作。
下列符合要求的电路是（）A. B.C. D.4. （2021黔东南模拟）在抗击新冠肺炎期间，医务人员进人病房前必须要穿戴好防护服、口罩、护目镜等。
为了减少医务人员与病人接触，小华设计了一种输液提示器，能在护士站观察到药液量的变化。
当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（）A. B.C. D.5．（2021苏州模拟）在综合实践活动中，某小组为医院设计病房呼叫电路，要求在病人需要护理时，闭合病房床头开关，就能及时通知值班室里的护士。
图中最合理的设计方案是（）A．B．C．D．6．（2021潍坊模拟）下列关于实验电路图，其中说法不正确的是（）A．如图可以探究电流与电阻的关系B．如图可以探究电功率和电流的关系C．如图可以探究电功率和电压的关系D．如图可以用来测定值电阻的阻值7. （2021英山模拟）小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是A. B.C. D.8．（2021成都模拟）如图为自动电压力锅的内部电路图，当自动电压力锅压强过大或温度过高时，发热器都会停止工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

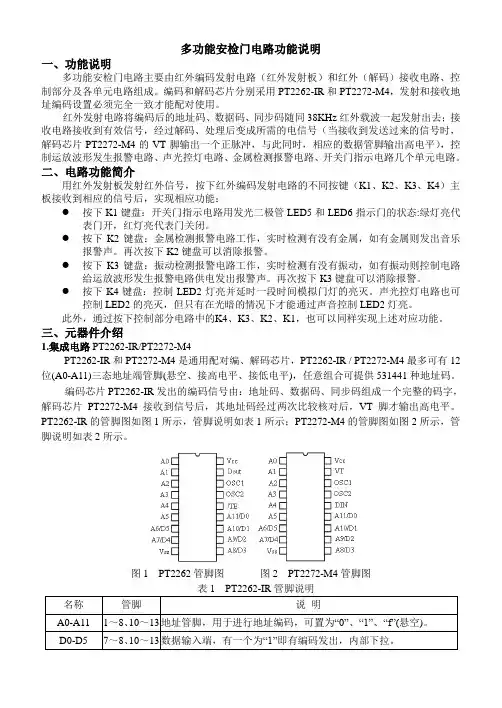

多功能安检门电路功能说明
一、功能说明
多功能安检门电路主要由红外编码发射电路（红外发射板）和红外（解码）接收电路、控制部分及各单元电路组成。
编码和解码芯片分别采用PT2262-IR和PT2272-M4，发射和接收地址编码设置必须完全一致才能配对使用。
红外发射电路将编码后的地址码、数据码、同步码随同38KHz红外载波一起发射出去；接收电路接收到有效信号，经过解码、处理后变成所需的电信号（当接收到发送过来的信号时，解码芯片PT2272-M4的VT脚输出一个正脉冲，与此同时，相应的数据管脚输出高电平），控制运放波形发生报警电路、声光控灯电路、金属检测报警电路、开关门指示电路几个单元电路。
二、电路功能简介
用红外发射板发射红外信号，按下红外编码发射电路的不同按键（K1、K2、K3、K4）主板接收到相应的信号后，实现相应功能：
●按下K1键盘：开关门指示电路用发光二极管LED5和LED6指示门的状态:绿灯亮代
表门开，红灯亮代表门关闭。
●按下K2键盘：金属检测报警电路工作，实时检测有没有金属，如有金属则发出音乐
报警声。
再次按下K2键盘可以消除报警。
●按下K3键盘：振动检测报警电路工作，实时检测有没有振动，如有振动则控制电路
给运放波形发生报警电路供电发出报警声。
再次按下K3键盘可以消除报警。
●按下K4键盘：控制LED2灯亮并延时一段时间模拟门灯的亮灭。
声光控灯电路也可
控制LED2的亮灭，但只有在光暗的情况下才能通过声音控制LED2灯亮。
此外，通过按下控制部分电路中的K4、K3、K2、K1，也可以同样实现上述对应功能。
三、元器件介绍
1.集成电路PT2262-IR/PT2272-M4
PT2262-IR和PT2272-M4是通用配对编、解码芯片，PT2262-IR / PT2272-M4最多可有12位(A0-A11)三态地址端管脚(悬空、接高电平、接低电平)，任意组合可提供531441种地址码。
编码芯片PT2262-IR发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272-M4接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平。
PT2262-IR的管脚图如图1所示，管脚说明如表1所示；PT2272-M4的管脚图如图2所示，管脚说明如表2所示。
图1 PT2262管脚图图2 PT2272-M4管脚图
名称管脚说明
A0-A11 1～8、10～13 地址管脚，用于进行地址编码，可置为“0”、“1”、“f”(悬空)。
D0-D5 7～8、10～13 数据输入端，有一个为“1”即有编码发出，内部下拉。
Vcc 18 电源正端（＋）。
Vss 9 电源负端（－）。
TE 14 编码启动端，用于多数据的编码发射，低电平有效。
OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率。
OSC2 15 振荡电阻振荡器输出端。
Dout 17 编码输出端（正常时为低电平）。
表2 PT2272-M4管脚说明
名称管脚说明
A0-A11 1～8、10～
13
地址管脚，用于进行地址编码，可置为“0”，“1”，“f”(悬空)，必须
与2262一致，否则不能解码。
D0-D5 7～8、10～
13
地址或数据管脚，当作为数据管脚时，只有在地址码与2262一致，
数据管脚才能输出与2262数据端对应的高电平，否则输出为低电
平，锁存型只有在接收到下一数据才能转换。
Vcc 18 电源正端（＋）。
Vss 9 电源负端（－）。
DIN 14 数据信号输入端。
OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率。
OSC2 15 振荡电阻振荡器输出端。
VT 17 解码有效确认，输出端（常低）解码有效变成高电平（瞬态）。
2.集成电路CD4013、CD4011
CD4013是双D触发器，其管脚图及功能表如图3所示。
CD4011是与非门，其管脚图如图4所示。
图3 CD4013管脚图及功能表图4 CD4011管脚图
3.音乐芯片
音乐芯片管脚如图5所示。
得分 评卷人
图5 音乐芯片管脚图 图6 LM358管脚图
4.集成电路LM358
LM358管脚图如图6所示。
其直流电压增益约为100dB ；单电源供电范围为3~30V ，双电源为±1.5~±15V 。
5.压电陶瓷蜂鸣片
压电陶瓷蜂鸣片是利用压电效应原理工作的，当对其施加交变电压时它会产生机械振动；反之，对其施加机械作用力时它也会产生电压信号。
因此，可以将压电陶瓷蜂鸣片变通作为振动传感器使用。
压电陶瓷蜂鸣片受到机械作用力时产生的电压信号很微弱，作振动传感器使用一般应连接电压放大器。
多功能安检门电路技能比赛试题
一、元件选择（识别、筛选与测试）
准确清点和检查全套装配材料数量和质量，进行元器件的识别与检测，筛选确定元器件，检测过程中填写下表。
元器件
识别及检测内容
配分
评分标准
得分
电阻器 2支
色环（最后一位为
误差）
标称值(含误差)
每支1分 共计2分
识别错不得分
红红黄橙棕 蓝灰黑棕银
电容器 1支
数码标志 容量值(µ f)
1分
识别错不得分
472
无源蜂鸣
器 1支
两极间电阻值（在所用测量表型中打√）
1分
检测错不得分
LS1
数字表 指针表
15分） 要求电子产品的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡。
疵点： 少于5处扣1分；
5~10处扣3分； 10~20处扣5分。
20处以上扣15分。
15分） 1． 装配工艺（10分）
要求印制板插件位置正确，元器件极性正确，元器件、导线安装及字标方向均应符合工艺要求；接插件、紧固件安装可靠牢固，印制板安装对位；无烫伤和划伤处，整机清洁无污物。
装配不符合工艺要求：少于5处扣1分；5~10处扣3分；
10~20处扣5分；20处以上扣15分。
40分）
”的各项功能：
●红外接收电路、解码电路工作正常
●控制电路工作正常
●振动检测电路、运放波形发生报警电路工作正常
●声光控灯电路工作正常
●金属检测报警电路工作正常
（1）红外发射板发射红外信号，对红外发射电路和红外接收电路通过焊接完成编码，考生必须将编码设置为工位号后三位数（用二进制表示，高位悬空）。
并能在短距离内可靠接收到发射信号。
（2）在发射电路中（见电路功能简介中的图7），R1起作用；发射电路采用
（调幅/调频/调相/脉时/FSK/ASK/PSK）调制方式。
（3）在控制电路中，R20、R28应选用阻值的电阻，其在电路中起作用；D11、D12在电路中起的作用相当于数字电路的门电路。
（4）在振动检测电路中，振动信号检测是用放大电路，振动检测电路的开机延时是由电容和电阻组成，驱动报警延时时间长短由电容和电阻
决定。
（5）在运放波形发生报警电路中，DW1、DW2起作用；电阻R15在该电路中起
作用；电容C2在在该电路中起（微分/积分/滤波）作用。
调节电位器RP1，T1端输出信号
的（幅度/占空比/频率/相位）会改变。
（6）在声光控灯电路中，R21在电路中起作用；图中U3A的连接方式相当于数字电路的
门电路；R23在电路中起作用；U3C、U3D和C13、R29，构成典型的
电路。
（7）在金属检测报警电路中电感线圈L1和L2需自己制作，电感线圈的绕制方法：直径为4CM，密绕，用双面胶粘牢以防散开；L1、L2分别绕1圈和16圈，中间抽头为公共端。
4CM标尺长度如下（1:1）：
0 1 2 3 4CM标尺
（8）利用仪器设备检测各测试点的信号，记录波形参数并填写下表：
五、多功能安检门电路主板电路原理。
