MOS管电路工作原理及详解
mos管整流桥电路

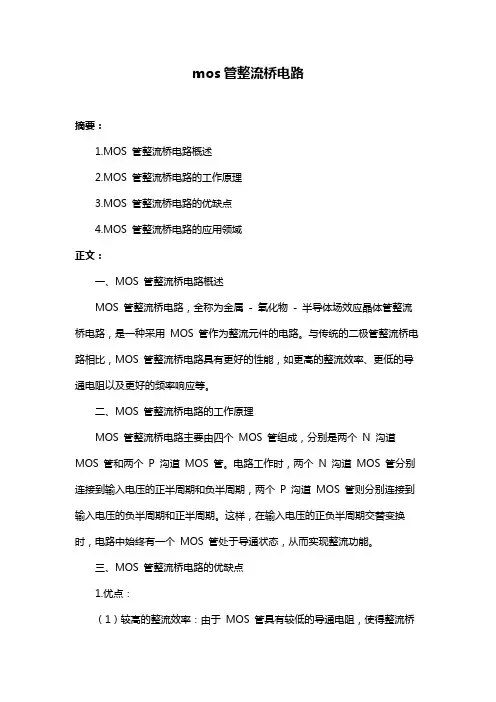

mos管整流桥电路摘要：1.MOS 管整流桥电路概述2.MOS 管整流桥电路的工作原理3.MOS 管整流桥电路的优缺点4.MOS 管整流桥电路的应用领域正文：一、MOS 管整流桥电路概述MOS 管整流桥电路，全称为金属- 氧化物- 半导体场效应晶体管整流桥电路，是一种采用MOS 管作为整流元件的电路。
与传统的二极管整流桥电路相比，MOS 管整流桥电路具有更好的性能，如更高的整流效率、更低的导通电阻以及更好的频率响应等。
二、MOS 管整流桥电路的工作原理MOS 管整流桥电路主要由四个MOS 管组成，分别是两个N 沟道MOS 管和两个P 沟道MOS 管。
电路工作时，两个N 沟道MOS 管分别连接到输入电压的正半周期和负半周期，两个P 沟道MOS 管则分别连接到输入电压的负半周期和正半周期。
这样，在输入电压的正负半周期交替变换时，电路中始终有一个MOS 管处于导通状态，从而实现整流功能。
三、MOS 管整流桥电路的优缺点1.优点：（1）较高的整流效率：由于MOS 管具有较低的导通电阻，使得整流桥电路的整流效率得到提高。
（2）更低的导通电阻：与二极管整流桥电路相比，MOS 管整流桥电路的导通电阻更低，有利于提高整流效率。
（3）更好的频率响应：MOS 管具有较快的开关速度，使得整流桥电路在高频应用场景下具有更好的性能。
2.缺点：（1）较高的制程复杂度：MOS 管的制作工艺相对较复杂，导致整流桥电路的制程复杂度增加。
（2）较高的静态功耗：与二极管整流桥电路相比，MOS 管整流桥电路在未工作状态下仍具有一定的静态功耗。
四、MOS 管整流桥电路的应用领域MOS 管整流桥电路广泛应用于各种电子设备和系统中，如电源、通信设备、计算机、家电等。
MOS管电路工作原理和详解优质PPT课件
小提示： MOS管中的寄生二极管方向是关键。
电路符号
小结：“MOS管用作开关时在电路中的连接方法”
NMOS管：
D极接输入； S极接输出。
PMOS管：
S极接输入； D极接输出。
输出端
S极
G极
N沟道
输入端
S极
G极
P沟道
D极
输入端
导通时
D极
输出端
导通时
电路符号
反证：
看看我们常见的NMOS管4816：
请注意：不论NMOS管还是PMOS管，上述PIN脚的确定方法都是一样的。
假如MOS管表面磨损，或是无法辨认PIN1的标记圆点，你可以用什么 方法确认PIN1脚，以及G极，D极和S极？ 拿出万用表，试试吧！
实物
再来看看相似的DFN封装MOS管：
外形上来看，DNF封装的MOS管仍旧有8个脚，但已经变成贴片形式， 节约了高度，散热性能更好些。 但其PIN脚极性还是一样排列。
实物
最后，3PIN脚的MOS管： （1）SOT-23
3
D
G
S
1
2
PIN1为G极；PIN2为S极；PIN3为D极。
图纸习惯
但请大家特别注意：主板上标示的PIN1与PIN2脚与此刚好颠倒了。
主板图纸上也是如此。 而且，似乎作为一种错误的习惯被保持了下来。
另外一种3PIN脚的MOS管： （2）TO-252
电路符号
19V
Adapter
BAT 12V
Q1 Q2 隔离
19V 3. 适配器+电池
问题：如果不用Q2隔离，同时插上适配器和电池会怎样？
现象是： 大电流。 当然这只有在维修稳压电源上才可以看到：电流直接达到 稳压电源的最大值6A以上，短路灯狂闪。
MOS管电路工作原理及详解
+19V
S极
常用接法：
S极接输入 ，US=19V。 D极接输出。
++61V9V
G极
截止条件：
导通
UG=US=19V 。
D极 +01V9V
导通条件：
UG比US小 10V 以上， UG=US-13V=6V 。
电路符号
隔离作用 ：
如果我们想实现线路上电流的单向流通， 比如只让电流由 A-? B，阻止由 B-? A
实物
再来看看相似的 DFN 封装 MOS 管：
外形上来看， DNF封装的 MOS管仍旧有 8个脚，但已经变成贴片形式，
节约了高度，散热性能更好些。
但其 PIN脚极性还是一样排列。
还有 Ultra SO-8 封装的MOS 管：
Ultra SO-8 封装的 MOS 管相对 DFN封装厚度上有 点增加，PIN1,2,3 直接相连成为 S极。
MOS 管有两大作用：
此处电压
被拉低
开关作1用. 开(1关): 作用；
2. 隔离作用。
PQ27 控制脚为低电平
5V
导通
0V
截止
电路符号
开关作用 (1):
PQ27控制脚为高电平
3V
此处电压
不被拉低
GND
0V
导通
截止
电路符号
以上 MOS 开关实现的是 信号切换 （高低电平切换）。 再来看个 MOS开关实现 电压通断 的例子吧。
截止 0V
0V
由+1.5V_SUS 产生+1.5V电路（ 1）
电路符号
MOS 开关实现电压通断 的例子：
导通
+1.5V
+15V
MOS管电路工作原理及详解
MOS管电路工作原理及详解在电子世界里，咱们的MOSFET（金属氧化物半导体场效应晶体管）就像是个神奇的小精灵，它能让电流自由穿梭，就像魔术师手里的魔杖一样。
想象一下，你正站在一片漆黑的森林里，突然一束光从天而降，照亮了整个森林，那不就是MOS管在发光吗？这个小精灵有个特别的地方，就是它的“开关”，一按下去，电流就畅通无阻；再一按，电流就像被按下了暂停键，啥也不动。
这就是MOS管的工作原理，简单粗暴，却又无比精准。
你知道吗，MOS管就像是一个微型的“开关”，它有两片金属片，中间夹着一个半导体，当电压足够高的时候，半导体就会被“点亮”，电流就能通过；电压低了，半导体就“熄灭”，电流就断了。
这就是MOS管的基本工作原理。
想象一下，你正在玩一个游戏，这个游戏的规则就是：当你的分数达到一定水平时，你就可以得到一个奖励；如果你的分数低于某个标准，那你就要被淘汰。
这就是MOS管在电路中的角色，它就像一个裁判，决定哪些信号可以通行，哪些信号需要被屏蔽。
但是，MOS管可不是只有开关功能那么简单哦。
它还有自己的“个性”，比如有些MOS管是N沟道的，有些是P沟道的。
这就决定了它们的工作方式和性能差异。
有的MOS管像是个急性子，反应快，适合做高频器件；有的则慢悠悠的，稳扎稳打，适合做低频器件。
这就是MOS管的多样性，它们各有千秋，各得其所。
MOS管还有“家族”之分呢！有的小精灵是三极管，有的小精灵是双极结型晶体管。
这些“家族成员”都有自己的特点和优势，就像不同的人有不同的性格一样。
这就是为什么我们要根据实际需求选择合适的MOS管，而不是盲目地追求“万能”。
MOS管也不是万能的。
有些时候，我们可能需要一些“特殊技能”才能驾驭它。
比如，要让一个MOS管正常工作，你得给它一个合适的偏置电压；要是想让它在特定条件下工作，那就得给它加上一些特殊的驱动信号。
这就需要我们具备一定的电子知识，才能让这些小精灵们发挥出最大的潜力。
MOS管就像是电子世界的魔法师，它们通过简单的开关动作，操控着电流的流动。
MOS管工作原理详细讲解
MOS管工作原理详细讲解MOS管，即金属-氧化物-半导体场效应晶体管，是一种重要的电子器件，广泛应用于各种电路中。
其工作原理是利用金属-氧化物-半导体的结构来实现电流的控制和放大。
MOS管的结构包括：金属基片、氧化层和半导体层。
金属基片作为整个晶体管的主要载流子通道，氧化层用于隔离金属基片和半导体层，同时承受着场效应电路中的控制电压，半导体层作为控制电压的接收器。
MOS管的工作原理可以分为三个阶段：截止区、增强区和饱和区。
在截止区，当MOS管的栅电压低于阈值电压时，没有足够的电子进入沟道区域，电子通路被截断，无法形成导电通路，MOS管的电阻十分高，相当于一个断路，电流几乎为零。
当栅电压高于阈值电压时，MOS管进入增强区。
在这个区域，随着栅电压的增加，沟道中的自由电子越来越多，电子通路逐渐形成，电阻也开始降低。
当达到一定的栅电压时，电阻达到最小值，此时沟道已经完全形成，MOS管可导通大量电流。
随着栅电压的继续增加，MOS管进入饱和区。
在这个区域，增加栅电压不再能够显著改变沟道中自由电子的浓度，电流基本保持不变，此时MOS管的电阻达到最小值。
可以将饱和区看作是增强区的延伸，两者没有明显的分界线。
通过调节栅电压，可以实现对MOS管的控制。
当栅电压低于阈值电压时，MOS管截止，没有电流通过；当栅电压高于阈值电压时，沟道中的电子浓度与栅电压成正比，电流通过MOS管；当栅电压进一步增大，MOS管进入饱和区，电流几乎不再增加。
MOS管具有许多优点，如高输入电阻、低功耗、噪声小、电压增益高等，因此得到了广泛的应用。
在数字电路中，MOS管被用作开关，可以实现逻辑门的功能；在模拟电路中，MOS管可以作为电流放大器使用；同时，MOS管还可以用于制作存储器、微处理器、操作放大器等各种集成电路。
总之，MOS管的工作原理是通过控制栅电压来改变沟道中自由电子的浓度，从而实现电流的控制和放大。
通过调节栅电压，可以使MOS管处于截止、增强或饱和区，实现不同的电路功能。
MOS管电路工作原理及详解
MOS管电路工作原理及详解在电子电路的世界里，MOS 管（MetalOxideSemiconductor FieldEffect Transistor，金属氧化物半导体场效应晶体管）扮演着极为重要的角色。
它的工作原理看似复杂，实则有章可循。
MOS 管有增强型和耗尽型之分，我们先从增强型 MOS 管说起。
增强型 MOS 管又分为 N 沟道增强型和 P 沟道增强型。
以 N 沟道增强型 MOS 管为例，它由源极（S）、漏极（D）和栅极（G）组成。
在栅极和源极之间加上正向电压，并且达到一定的阈值时，在靠近栅极下方的 P 型半导体表面会形成一个反型层，也就是 N 型导电沟道。
这个沟道就像一条“通道”，让电子能够从源极流向漏极，从而形成电流。
当栅源电压越大，导电沟道就越宽，电流也就越大。
这就好比是控制水流的阀门，栅源电压就是控制阀门开度的手，电压越大，阀门开得越大，水流（电流）也就越大。
而 P 沟道增强型 MOS 管的工作原理与 N 沟道类似，只是导电的载流子是空穴。
再来说说耗尽型 MOS 管。
耗尽型 MOS 管在制造时，在栅极下方的半导体表面已经存在一定的导电沟道。
当栅源电压为零时，就有电流从源极流向漏极。
当栅源电压为负时，导电沟道变窄，电流减小；当栅源电压为正时，导电沟道变宽，电流增大。
在实际的电路应用中，MOS 管常常被用作开关。
比如在电源电路中，通过控制 MOS 管的导通和截止，实现电源的开关控制，从而达到节能和保护电路的目的。
当栅源电压达到开启电压时，MOS 管导通，相当于开关闭合；当栅源电压低于开启电压时，MOS 管截止，相当于开关断开。
MOS 管还可以用于放大电路。
在放大电路中，通过输入信号改变栅源电压，从而控制漏极电流的变化，实现信号的放大。
这是因为栅源电压的微小变化能够引起漏极电流较大的变化。
在 MOS 管的电路设计中，需要考虑一些重要的参数。
比如阈值电压，它决定了 MOS 管导通和截止的条件。
背对背mos管电路的工作原理
背对背mos管电路的工作原理1. 背对背mos管电路的概述背对背mos管电路，也被称为源极共接或共源共亥电路，是一种常见的MOS管电路结构。
它由两个MOS管背对背地连接在一起，且它们的源或极端口相连。
这种电路结构的设计主要用于放大电压或电流信号，以及控制或调节电流的方向和幅度。
本文将深入探讨背对背mos 管电路的工作原理、特性和应用。
2. 背对背mos管电路的基本工作原理在背对背mos管电路中，两个MOS管被背对背地连接在一起。
其中一个MOS管被用作输入，称为输入管，而另一个MOS管用于输出，称为输出管。
输入管和输出管的源端连接在一起，构成一个共源共亥电路。
当输入管的栅极电压发生变化时，栅极电流通过输入管进入电路。
这会引起输入管的驱动电流，使输出管的栅极电压也发生变化。
输出管的驱动电流与输入管的驱动电流具有相反的方向，从而实现了电流的放大。
具体而言，当输入管的栅极电压增大时，输出管的栅极电压减小。
这使输出管的驱动电流增大，从而导致输出电流的增加。
反之，当输入管的栅极电压减小时，输出管的栅极电压增大，输出电流减小。
背对背mos管电路能够将输入信号放大，并根据输入信号的变化调整输出电流的方向和幅度。
3. 背对背mos管电路的特点和优势背对背mos管电路具有以下特点和优势：3.1 高增益：由于两个MOS管的驱动电流具有相反的方向，背对背mos管电路能够实现较高的增益。
这对于放大微弱的输入信号非常有用。
3.2 高输入阻抗：背对背mos管电路的输入阻抗较高，因为输入管和输出管的栅极之间没有直接的电连接。
这意味着它可以有效地接收和处理来自外部电路的输入信号。
3.3 低输出阻抗：背对背mos管电路的输出阻抗相对较低，因为输出管的栅极电压受到输入管的驱动电流控制。
这使得它能够有效地驱动负载电路，并提供较小的输出波形畸变。
3.4 宽电压范围：背对背mos管电路可以适应较大的输入电压范围，因为MOS管的栅极电压可以调整输入信号的幅度。
MOS管电路工作原理及详解PPT课件
我找到的一种解释是：
人们在使用笔记本电脑时，经常会同时插上适配器和电池。如果遇到
电网停电，笔记本会自动切换到电池12V供电。这个时候适配器虽然不再
供电，但仍相连在笔记本上。
如果没有Q1隔离，12V电压会直接进入适配器内部的输出电路，有可能
烧毁适配器。 这一解释自己没有做过验证，大家可以讨论一下对与错。
A
B
方法1：加入一个二级管
A
精选PPT课件
B
22
电路符号
方法2：加入MOS管
A
B
此处MOS管实现的功能就是：隔离作用。
所以，所谓的MOS管的隔离作用，其实质也就是实现电路 的单向导通，它就相当于一个二级管。
但在电路中我们常用隔离MOS，是因为： 使用二级管，导通时会有压降，会损失一些电压。而使用 MOS管做隔离，在正向导通时，在控制极加合适的电压，可以 让MOS管饱和导通，这样通过电流时几乎不产生压降。
以上MOS开关实现的是信号切换（高低电平切换）。 再来看个MOS开关实现电压通断的例子吧。
截止
0V
0V
由+1.5V_SUS产生+1.5V电路（1）
精选PPT课件
12
电路符号
MOS开关实现电压通断的例子：
导通
+1.5V
+15V
由+1.5V_SUS产生+1.5V电路（2）
精选PPT课件
13
电路符号
看过前面的例子，你能总结出“MOS管用做开关时在电路 中的连接方法”吗？
精选PPT课件
36
实物
再来看看相似的DFN封装MOS管：
外形上来看，DNF封装的MOS管仍旧有8个脚，但已经变成贴片形式， 节约了高度，散热性能更好些。 但其PIN脚极性还是一样排列。
mos管全桥整流原理
MOS管全桥整流原理一、介绍MOS管全桥整流电路是一种常用的电力转换电路，广泛应用于电子设备和电力系统中。
本文将详细探讨MOS管全桥整流原理，包括其基本结构、工作原理和应用。
二、基本结构MOS管全桥整流电路主要由四个MOS管和四个二极管组成。
其中，两个MOS管和两个二极管连接在一起，形成一个半桥，另外两个MOS管和两个二极管也连接在一起，同样形成一个半桥。
这两个半桥并联起来，组成一个完整的全桥整流电路。
三、工作原理1.正半周工作原理•当输入电压的正半周到达时，控制信号将打开半桥1的两个MOS管，使其导通。
此时，半桥2的两个MOS管是关闭的，不导通。
输入电压的正半周通过半桥1的MOS管导通，经过负载，然后通过半桥2的二极管回流到电源负极。
因此，正半周的电流流通路径是从半桥1→负载→半桥2→电源负极。
2.负半周工作原理•当输入电压的负半周到达时，控制信号将改变，打开半桥2的两个MOS管，关闭半桥1的两个MOS管。
输入电压的负半周通过半桥2的MOS管导通，经过负载，然后通过半桥1的二极管回流到电源负极。
因此，负半周的电流流通路径是从半桥2→负载→半桥1→电源负极。
四、工作模式根据上述工作原理，MOS管全桥整流电路可以实现两种工作模式：单相全桥整流和三相全桥整流。
1.单相全桥整流•单相全桥整流电路是指只有一个输入相的全桥整流电路。
它通过一个变压器将交流电压降低到适当的电压水平，然后经过全桥整流电路转换为直流电压供给负载。
在这种工作模式下，只需要两个MOS管和两个二极管即可。
2.三相全桥整流•三相全桥整流电路是指有三个输入相的全桥整流电路。
它通过一个三相变压器将三相交流电压降低到适当的电压水平，然后经过全桥整流电路转换为直流电压供给负载。
在这种工作模式下，需要使用六个MOS管和六个二极管。
五、优点和应用MOS管全桥整流电路具有以下优点： - 有效利用电源能量，提高能量利用率。
-输出电压稳定，波动小。
- 可以实现高效率的电能转换。
MOS管工作原理详解
MOS管工作原理详解MOS（Metal-Oxide-Semiconductor）管也称为金属-氧化物-半导体管，是一种重要的电子器件，在现代集成电路中广泛应用。
它的工作原理是基于电场效应，通过控制栅极电压来控制导电性能。
下面将详细解释MOS管的工作原理。
在MOS管中，通过控制栅极电压来控制电流的通断。
当栅极电压为零时，氧化物层中的电场较弱，因此自由电子无法足够获得击穿氧化物层所需的能量，电流无法通过。
这种状态称为截止状态。
当栅极加正电压时，形成高电场区域，自由电子足够获得击穿氧化物层的能量，电流可以通过，这种状态称为开启状态。
栅极电压对MOS管的导电性能有很大影响。
当栅极电压较低时，电场较弱，电流很小，MOS管处于截止状态。
当栅极电压达到其中一阈值电压（Threshold Voltage）时，电流迅速增大，MOS管开始工作。
此时，栅极电压与体层电压之差称为栅源电压（Gate-Source Voltage），可以看做是控制信号。
通过改变栅源电压的大小，可以控制MOS管的导通与截止。
在MOS管中，还有一个重要的参数是漏极源极电压（Drain-Source Voltage），简称VDS。
当VDS较小，即漏极电压较小时，MOS管工作在线性区，此时输出电流与输入电压呈线性关系。
当VDS增大到一定值时，MOS管会发生击穿效应，出现势垒穿越现象，电流大幅度增加，此时MOS管工作在饱和区，输出电流与输入电压不再呈线性关系。
MOS管广泛应用于各种电子器件中，如反应堆、CMOS集成电路、逻辑门电路等。
它具有耗电低、噪声低、可靠性高、速度快等优点，适合于集成电路设计。
总之，MOS管的工作原理是基于电场效应，通过控制栅极电压来控制电流通断。
当栅极电压较低时，MOS管处于截止状态；当栅极电压较高时，MOS管处于开启状态。
MOS管在各种电子器件中发挥重要作用，已经成为现代电子技术的关键组成部分。
MOS管基本原理(经典图文动画)
MOS场效应管一、二极管三极管MOS器件基本原理P-N结及其电流电压特性晶体二极管为一个由p 型半导体和n 型半导体形成的p-n 结，在其界面处两侧形成空间电荷层，并建有自建电场。
当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流：。
当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0 。
当外加的反向电压高到一定程度时，p-n 结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
双极结型三极管相当于两个背靠背的二极管PN 结。
正向偏置的EB 结有空穴从发射极注入基区，其中大部分空穴能够到达集电结的边界，并在反向偏置的CB 结势垒电场的作用下到达集电区，形成集电极电流IC 。
在共发射极晶体管电路中, 发射结在基极电路中正向偏置, 其电压降很小。
绝大部分的集电极和发射极之间的外加偏压都加在反向偏置的集电结上。
由于VBE 很小，所以基极电流约为IB= 5V/50 k Ω= 0.1mA 。
如果晶体管的共发射极电流放大系数β= IC / IB =100, 集电极电流IC= β*IB=10mA。
在500Ω的集电极负载电阻上有电压降VRC=10mA*500Ω=5V，而晶体管集电极和发射极之间的压降为VCE=5V，如果在基极偏置电路中叠加一个交变的小电流ib，在集电极电路中将出现一个相应的交变电流ic，有c/ib=β，实现了双极晶体管的电流放大作用。
金属氧化物半导体场效应三极管的基本工作原理是靠半导体表面的电场效应，在半导体中感生出导电沟道来进行工作的。
当栅G 电压VG 增大时，p 型半导体表面的多数载流子棗空穴逐渐减少、耗尽，而电子逐渐积累到反型。
MOS管原理_非常详细
MOS管原理_非常详细MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种非常重要的电子器件，它是现代集成电路中的关键元件之一、MOS管采用了金属-氧化物-半导体结构，利用半导体材料中的电子和空穴的输运特性来控制当前的流动。
下面我们将详细介绍MOS管的工作原理。
MOS管的基本结构由金属的栅极、氧化物层和半导体的沟道构成。
金属栅极被用于施加电场，从而控制沟道中的电荷输运。
沟道由n型或p型半导体构成，半导体的特性决定了MOS管的导电性。
氧化物层作为电介质层，将栅极与沟道隔离，防止电流直接流过。
在MOS管的工作过程中，我们可以分为两个主要阶段：堆积和耗尽状态。
在堆积状态下，当沟道是n型半导体时，金属栅极施加正电荷。
由于金属栅极上的正电荷，沟道中的电子会被排斥，这样就形成了p型的堆积层。
由于堆积层是由正荷电子组成的，所以堆积层呈现n型的导电性质。
在耗尽状态下，金属栅极施加负电荷。
由于金属栅极上的负电荷，沟道中的电子会被吸引，堆积层中的电子会被逐渐排斥，从而导致沟道中的电荷无法传输。
这样，沟道就形成了一个耗尽层。
在耗尽层下方的半导体中，由于缺少了导电的电子，所以出现了一个空穴层，这使得整个区域呈现p型的特性。
通过改变金属栅极施加的电场，我们可以控制沟道中电子和空穴的传输。
当沟道中的电荷处于堆积状态时，电流能够顺利通过MOS管。
而当沟道中的电荷处于耗尽状态时，电流将被阻断。
MOS管的工作原理还涉及一些参数，比如跨导（transconductance）、迁移率（mobility）和截止频率（cut-off frequency）。
跨导指的是栅极电压与漏极电流之间的关系，它决定了MOS管的放大能力。
迁移率是指电子或空穴在半导体中的迁移速率，它反映了MOS管的导电特性。
截止频率是指在高频情况下，MOS管的工作频率上限。
总结一下，MOS管是一种采用金属-氧化物-半导体结构的电子器件，它利用电场控制沟道中的电子和空穴的传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
这次怎么样？
电路符号 1 三个极怎么判定 ？
MOS管符号上的三个脚的辨认要抓住关键地方 。
S极
G极，不用说比较好认。
S极，
G极
不论是P沟道还是N沟道，
两根线相交的就是；
D极，
D极
不论是P沟道还是N沟道， 是单独引线的那边。
电路符号 2 他们是N沟道还是P沟道？
N沟道： UG>US时导通。 （简单认为）UG=US时截止。
P沟道： UG<US时导通。 （简单认为）UG=US时截止。
但UG比US大（或小）多少伏时MOS管才会饱和导通呢？
电路符号
饱和导通问题：
UG比US大（或小）多少伏时MOS管才会饱和导通呢？ 这要看具体的MOS管，不同MOS管需要的压差不同。
导通
+1.5V
+15V
由+1.5V_SUS产生+1.5V电路（2）
电路符号
看过前面的例子，你能总结出“MOS管用做开关时在电路 中的连接方法”吗？
其实关键就是： 确定哪一个极连接输入端；哪个极连接输出端。 控制极电平为“ ？V ” 时MOS管导通（饱和导通）？ 控制极电平为“ ？V ” 时MOS管截止？
3
1
2
21
常见型号有: AOD425
实物
2 它是N沟道还是P沟道的呢？
先从简单的开始，拿最常见的3PIN脚MOS管（SOT-23）讲起。
D
G S
01.6220V
接下来， 将万用表调 到“二极体 档”。
由上一小节内容，我们可以立即找 到MOS管的G,S,D三极。
NMOS管正确接法：
D极接输入；S极接输出。
假如：
S接输入，D接输出呢？
输入
S极
G极
N沟道
D极
输出
由于寄生二极管直接导通，因此 S极电压可以无条件到D极，MOS 管就失去了开关的作用。
PMOS管正确接法：
S极接输入；D极接输出。
假如反接：
D接输入，S接输出。
输出
S极
G极
P沟道
D极
输入
同样失去了开关作用。
实物
最后，3PIN脚的MOS管： （1）SOT-23
3
D
G
S
1
2
PIN1为G极；PIN2为S极；PIN3为D极。
图纸习惯
但请大家特别注意：主板上标示的PIN1与PIN2脚与此刚好颠倒了。
主板图纸上也是如此。 而且，似乎作为一种错误的习惯被保持了下来。
另外一种3PIN脚的MOS管： （2）TO-252
还有Ultra SO-8封装的MOS管：
Ultra SO-8封装的MOS管相对DFN封装厚度 上有点增加，PIN1,2,3直接相连成为S极。
实物
接下来，看看6个脚的TSOP-6封装MOS管：
SI3456
PIN1,2,5,6为D极； PIN3为G极；
PIN4为S极。
同样是6个脚，的SOT-363封装MOS管则为双MOS管：
常见的有：AOL1448，AOL1428A，AON7406，AON7702， MDV1660，
AON6428L，AON6718L，AO4496，AO4712，AO6402A，AO3404，SI3456DDV， MDS1660URH，MDS2662URH，RJK0392DPA，RJK03B9DP。
PMOS管则和NMOS条件刚好相反。
第1步： 请确定MOS管PIN1（第一脚） 方法：芯片上会用一个小圆点标示出PIN1，
它一般会在芯片的左下角。
第2步： 请确定MOS管其他脚
方法：从PIN1开始，逆时针方向依次为2，3， …..6，7，8脚。
实物
第3步： 请确定三个极。
D极单独位于一边，而G极是第4PIN。 剩下的3个脚则是S极。 它们的位置是相对固定的，记住这一点很有 用。
三个脚的极性判断完后，接下就该判断是P沟道还是N沟道了：
S极
N沟道MOSFET
G极 箭头指向G极的是N沟道
D极
电路符号
S极
P沟道MOSFET
G极 箭头背向G极的是P沟道
D极
当然也可以先判断沟道类型，再判断三个脚极性。
电路符号
小测试： 先判断是什么沟道，再判断三个脚极性。
G极 1
S极 1
2 D极
D极 2
在笔记本主板上用到的NMOS可简单分作两大类： 信号切换用MOS管： UG比US大3V---5V即可，实际上只
要导通即可，不必须饱和导通。 比如常见的：2N7002，2N7002E，2N7002K，2N7002D，FDV301N。
电压通断用MOS管： UG比US应大于10V以上，而且开通 时必须工作在饱和导通状态。
回顾前面的例子，你找到它们的规律了吗？
小提示： MOS管中的寄生二极管方向是关键。
电路符号
小结：“MOS管用作开关时在电路中的连接方法”
NMOS管：
D极接输入； S极接输出。
PMOS管：
S极接输入； D极接输出。
输出端
S极
G极
N沟道
输入端
S极
G极
P沟道
D极
输入端
导通时
D极
输出端
导通时
电路符号
反证：
A
B
此处MOS管实现的功能就是：隔离作用。
所以，所谓的MOS管的隔离作用，其实质也就是实现电路 的单向导通，它就相当于一个二级管。
但在电路中我们常用隔离MOS，是因为： 使用二级管，导通时会有压降，会损失一些电压。而使用 MOS管做隔离，在正向导通时，在控制极加合适的电压，可以 让MOS管饱和导通，这样通过电流时几乎不产生压降。
S极 3
P沟道MOSFET
3 G极
N沟道MOSFET
电路符号
3 寄生二极管的方向如何判定？
接下来，是寄生二极管的方向判断：
S极
寄生二极管
S极
G极
N沟道 G极
P沟道
D极
D极
它的判断规则就是：
N沟道，由S极指向D极； P沟道，由D极指向S极。
电路符号
S极 G极
D极 S极 G极
N沟道
上面方法不太好记， 一个简单的识别方法是：
++169VV G极
截止条件：
导通
UG=US=19V。
D极 +01V9V
导通条件： UG比US小10V以上， UG=US-13V=6V。
电路符号
隔离作用：
如果我们想实现线路上电流的单向流通， 比如只让电流由A-B，阻止由B-A 请问可以怎么做？
A
B
方法1：加入一个二级管
A
B
电路符号
方法2：加入MOS管
电路符号
电路符号篇
电路符号
开始之前，一个小测试：
请回答： 哪个脚是S（源极）？
哪个脚是D（漏极）？
G（栅极）呢？
是P沟道还是N沟道MOS？
如果接入电路， D极和S极，哪一个该接输 入，哪个接输出？ 你答对了吗？
电路符号 再来一个，试试看：
哪个脚是S（源极）？
哪个脚是D（漏极）？
G（栅极）呢？
是P沟道还是N沟道MOS？ 依据是什么？
电路符号
MOS管作用总结：
（结合寄生二极管）
如果MOS管用作开关时，（不论N沟道还是P沟道）， 一定是寄生二极管的负极接输入边，正极接输出端或接地。 否则就无法实现开关功能了。
所以，N沟道一定是D极接输入，S极接输出或地。 P沟道则相反，一定是S极接输入，D极接输出。
如果MOS管用作隔离时，（不论N沟道还是P沟道）， 寄生二极管的方向一定是和主板要实现的单向导通方向 一致。
电路符号
导线的电阻极小，如果我们认为
?A
它是0.1欧姆。那么在导线中流过的 电流会是多少：
7V
电流= 7 70
0.1
稳压电源的最大电流一般是6A左右，所以会出现大电流报警。
而正常的电池充电电压是经过芯片精密控制的，一般只比 电池实际电压高出一点点，以保证电流不会过大造成电池过分 发热。
当Q2隔离管击穿短路后，长时间的超负荷工作，极有可能 损坏适配器。
笔记本电脑中用到的隔离MOS管只有两个。 下面我们来分步讨论一下它的原理，为了方便，隔离MOS 管都用二级管代替表示。
19V
Adapter
1V9IVN
隔离
1. 只用适配器时
电路符号
隔离
Q1 1V2IVN
BA什么在不用适配器时，还要用Q1隔离12V呢？
我找到的一种解释是： 人们在使用笔记本电脑时，经常会同时插上适配器和电池。如果遇到 电网停电，笔记本会自动切换到电池12V供电。这个时候适配器虽然不再 供电，但仍相连在笔记本上。 如果没有Q1隔离，12V电压会直接进入适配器内部的输出电路，有可能 烧毁适配器。 这一解释自己没有做过验证，大家可以讨论一下对与错。
笔记本主板上用PMOS做隔离管的最常见，但也有极少 的主板用NMOS来实现。
电路符号 5 做个挑错游戏吧
有没有发现过笔记本电路图上的MOS管也有画错的？ 通过前面的学习， 我们来做个挑错 游戏吧， 看看你能发现多 少错误？
图1
电路符号
两张截图里， 你发现了几处错误？
答案在文档最后面。
图2
实物
实物篇
看看我们常见的NMOS管4816：
请注意：不论NMOS管还是PMOS管，上述PIN脚的确定方法都是一样的。
假如MOS管表面磨损，或是无法辨认PIN1的标记圆点，你可以用什么 方法确认PIN1脚，以及G极，D极和S极？ 拿出万用表，试试吧！
