DLC3000浮筒液位计培训课件
ZTD型DLC3000浮筒液位变送器学习课件
初步投用
一、投用前的基本效验
智能液位控制器端子盒
电阻式温度检测器RTD的接线
2线制RTD的接线
1.用跨接线连接端子盒内的RS与R1端子。 2. 将RTD连线到R1与R2端子。
3线制RTD的接线
1.将已连到RTD同一端点的2条线连到端子盒里的RS与R1端子。通常这些 线是同颜色的。 2.将第3条线连到R2端子。（这条线与连到RS或R1端子任一线之间的电阻 测量值在现有环境温度下应有相等或相当的读数。请参阅RTD生产商的 温度对电阻的换算表。）通常这条线的颜色不同于连到RS与R1端子的导 线。
电气连接
将通信器连到智能液位控制器回路
电气安装必须正确以防止由于电噪声引起的误差。在电噪声的环境中为了得 到最好的通讯结果，应当采用屏蔽电缆。在回路中必须有250至1100欧姆范 围内的电阻，以便HART协议的通信器通信。
电源、电流回路接线
采用有足够截面积 的普通铜线以保证跨接智 能液位控制器、端子的电 压不低于12.0直流伏特。 按又图所示连接电流信号 线。完成接线后，再检查 接线的极性正确与否，然 后将电源接通。
安装智能液位控制器需注意的要点
1. 将进入手柄滑向锁定位置以露出进入孔。如图4所示，按压该 手柄的背面并朝设备前面滑动此手柄。保证锁定手柄落入其定位槽。 2.用10mm凹面深套筒扳手穿过进入孔，松开轴夹钳。 3.从安装柱头螺栓拆下六角螺母。不要拆下适配器环。 注意：安装期间若扭力管扭弯或中心不重合会产生测量误差。 4.将智能液位控制器如此定位，使进入孔朝下。 5.将安装柱头螺栓小心地滑入浮筒测量室的安装孔直到智能液位 控制器贴切地紧靠浮筒测量室。 6.将六角螺母重装在安装柱头螺栓上并将六角螺母拧紧
浮筒液位计培训课件
六. 标定
标定包括浮筒无液时标记零点然后以实际提高与降低 液位来标定控制器，可以有3种标定方法：如能够在外 部测量两点的液位或界面，那就进行两点液位标定程 序，这是最精确的标定方法；若不能从外部测量液位 或界面，但能改变液位，使浮筒完全离开液面与完全 浸没，则进行零点/量程标定；若不能降低液位使浮筒 完全离开液面或不能升高液位使浮筒完全浸没，则进 行单点液位标定方法，此方法要求必须能够在一点上 即浮筒部分浸没时从外部测量液位或界面高低以及预 先标记好零点。
浮筒液位计
主讲：袁海晏
放空堵头 表头
浮筒 外套筒
工艺连接法兰 排污口
图1.DLC3000系列智能液位控制器
一 测量原理
• 当液位在零位时，扭力管受到浮筒重量产生的扭力矩 （此时扭力最大），扭力管转角处于零度；当液位逐渐 上升时，浮筒在液体浮力作用下，也随着上升，扭力管 产生的扭力矩逐渐减小，此时将其产生的转角由变送器 转换成4～20mADC 信号。
1、 取出胶环。2、 将异物清除。3、 校 正外筒与地面垂直。
Page ▪ 19
电流指示最大并且调试无变化现在指 示无变化
1、 内筒脱落。2、 接线盒有问题。
1、 连接好内筒。2、 更换接线盒。
电流指示不准
1、 工艺参数不准。2、 内筒连接器装反，挂外筒壁。 1、 重新确定工艺参数。2、 重新安装内 筒。
电源 要与智能液位控制器通信，需要最小为17.75伏直流电压的电源。供给智能液
位控制器的电源不应低于此电压。若电源在智能液位控制器正在组态时下降，低于此 电压，组态信息会被误认为不正确。
直流供电源提供的电压，其波动幅度应小于2%。总的电阻负载是信号导线的 电阻与回路中任何控制器、指示表或相关联的若干设备负载电阻的总和。请注意 若使用本安隔离栅，必须将其电阻包括进去。

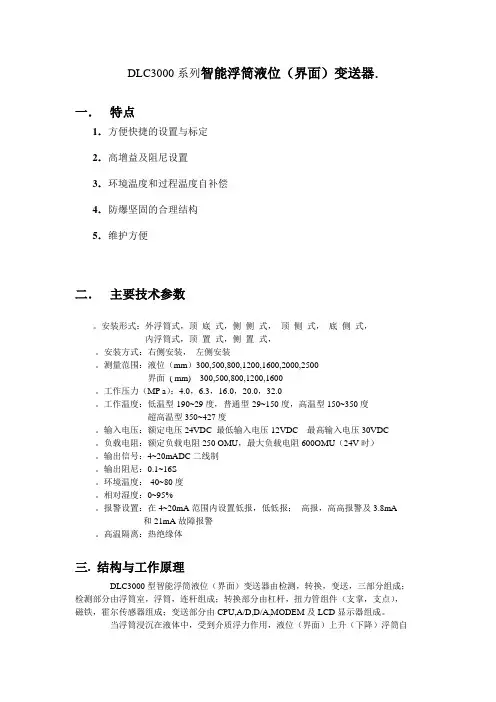

DLC3000系列智能浮筒液位(界面)变送器
DLC3000系列智能浮筒液位（界面）变送器．一．特点1．方便快捷的设置与标定2．高增益及阻尼设置3．环境温度和过程温度自补偿4．防爆坚固的合理结构5．维护方便二．主要技术参数。
安装形式：外浮筒式，顶底式，侧侧式，顶侧式，底侧式，内浮筒式，顶置式，侧置式，。
安装方式：右侧安装，左侧安装。
测量范围：液位（mm）300,500,800,1200,1600,2000,2500界面( mm) 300,500,800,1200,1600。
工作压力（MP a）：4.0，6.3，16.0，20.0，32.0。
工作温度：低温型-190~29度，普通型-29~150度，高温型150~350度超高温型350~427度。
输入电压：额定电压24VDC 最低输入电压12VDC 最高输入电压30VDC。
负载电阻：额定负载电阻250 OMU，最大负载电阻600OMU（24V时）。
输出信号：4~20mADC二线制。
输出阻尼：0.1~16S。
环境温度：-40~80度。
相对湿度：0~95%。
报警设置：在4~20mA范围内设置低报，低低报；高报，高高报警及3.8mA 和21mA故障报警。
高温隔离：热绝缘体三. 结构与工作原理DLC3000型智能浮筒液位（界面）变送器由检测，转换，变送，三部分组成；检测部分由浮筒室，浮筒，连杆组成；转换部分由杠杆，扭力管组件（支掌，支点），磁铁，霍尔传感器组成；变送部分由CPU,A/D,D/A,MODEM及LCD显示器组成。
当浮筒浸沉在液体中，受到介质浮力作用，液位（界面）上升（下降）浮筒自重改变，杠杆力变化，扭力管产生一定角度的位移，联动附在扭力管上的磁铁摆动，使霍尔传感器周围的磁场发生变化，同时霍尔传感器输出差分电压信号，经A/D转换进入CPU，由CPU进行线性化处理，量程转换，单位转换，温度补偿，阻尼处理等运算，最后由D/A 将数字信号转换成与被检测液位变化成正比的4~20mADC电流信号输出。
DLC3000电动浮筒液位变送器介绍及调试
DLC3000电动浮筒液位变送器概述：/ T: H4 k) ~# CUTDZ系列电动浮筒液位变送器是采用美国费希尔控制设备公司DLC3000系列数字式液位控制器与我厂生产的浮筒液位传感器组装而成的产品。
该产品广泛应用于石油、化工、冶金、电力等行业。
DLC3000系列数字式液位控制器与液位传感器一起使用，以测量液位，两种液体的界面或液体的比重（密度）。
使其输出标准的4～20mA直流信号或符合HART协议的数字信号。
使用与DLC3000系列智能液位控制器相兼容的275型HART通信器，可以十分方便的在线查询、组态、标定或测试智能液位控制器，极大的方便了用户在现场的使用。
9 O7 L1 u! Y- d- R4 Y- k工作原理：0 N'o5 B2 v9 V& x* ?5 `$ EUTDZ－II型系列智能浮筒液位变送器是由美国费希尔控制设备公司DLC3000系列数字式液位控制器与我厂生产的浮筒液位传感器及外筒组成，浮筒浸没在浮筒测量室内的液体中与扭力管系统形成刚性联接，被测液体的液位、密度、界位的变化将引起内浮筒位置的变化，这种变化传递给扭力管组件使其发生旋转，扭力管组件的旋转传递给DLC3000系列数字式液位控制器中的杠杆组件，该旋转运动使固定在杠杆组件的精密磁铁移动，改变了磁场。
变化了的磁信号经霍尔效应传感器将变化了的磁信号转换成变化了的电子信号，经过微处理器输出了液位变化相对应的4－20mA的标准直流信号和符和HART通信协议的数字信号。
LCD则可根据用户需要显示模拟量输出、过程变量、过程温度（若安装了RTD）扭力管旋转角度及变量的百分数范围等。
( p" a' @ D8 b: ]& p/ i■主要技术参数：# N& m" z P m8 `& K1、精度等级：0.5％、1.0％；2、输入信号：液位、界位或密度的变化；5 f) G) g: E0 u3 y, P2 s3、输出信号：模拟量4－20mADC；0 u5 o8 r+ |% E s/ ^+ i- n) D数字量：HART1200波特移频键控（FSK）4、负载能力：350Ω（48VDC供电时可为15Ω）；5、测量范围：300、500、800、1200、1600、2500、3000mm（也可根据用户要求制作）；6、介质比重：0.4－1.4（介质比重差＞0.2）；7、工作压力：1.6、2.5、4.0、6.4、10.0、16.0MPa；0 S6 j. E( }1 \- S' u工作温度：DLC3000系列数字式液位控制* _5 k& p- u" {6 J- v-40—+70浮筒液位传感器及外筒6 J m ]& U+ P; r# b4 B7 v-110——+400（对于用户的特殊要求，可协商解决。
液位仪表培训课件课件
液位仪表的应用场景
石油化工
用于油罐、反应釜、储油罐等容器内液体 或液化气体的高精度测量。
食品医药
用于饮料、乳品、制药等行业的液态食品 或药品的定量控制和监测。
水利水电
用于水库、水闸、水电站等水利设施的水 位监测和调度。
环境监测
用于湖泊、水库、河流等水体的水质监测 和环保监测。ຫໍສະໝຸດ 02液位仪表基础知识
智能化
智能化是液位仪表发展的一个 重要趋势，通过内置传感器和 智能化算法，实现液位自动检 测、数据远程传输和分析等功
能。
多样化
液位仪表的应用领域不断扩大 ，从传统的储罐、反应釜等设 备扩展到船舶、医药、化工等 领域，液位测量需求也日益多
样化。
液位仪表面临的挑战
测量精度
液位测量精度是液位仪表的核心指标之一，提高 测量精度是行业发展的重要方向。
分析原因
对故障原因进行分析，考虑可能的因 素，如环境、使用时间、维护情况等 。
05
04
故障定位
根据检查情况，进一步确定故障的具 体位置和影响范围。
液位仪表故障排查方法
观察法
通过观察液位仪表的外观、接口、线 路等，判断是否有明显的损坏或异常
情况。
排除法
通过对液位仪表的接口、线路等进 行逐一排查，排除其他可能的原因
液位仪表可以测量液体或液态物质的深度、高度和体积等参数，通常由传感器、 变送器和显示装置等组成。
液位仪表的分类
根据测量原理，液位仪表可分 为：浮力式、静压式、超声波 式、雷达式、磁致伸缩式等。
根据测量对象，液位仪表可分 为：敞开式和封闭式。
根据测量范围，液位仪表可分 为：微型、小型、中型、大型 等。
液位仪表的故障预防措施
浮筒液位计校验与维护ppt课件
Page ▪ 5
精品课件
5
▪ 3、在套筒上标示出零点位置（下侧法兰中心线），根据计 算水校时满度位置为H=800/1000×500=400mm ，如图所 示，在套筒上标示出满度位置并将其10等分。然后连接好 透明连通管。
▪ 4、加水至50%，按A、C键进入参数模式→按A键进入P0， 设置P0=9997，按C、B键确定→按A键至P38、P39，分别 调整并使之为“0”，并按C、B键确定。→按A键进入P57， 观察其是否为50±1以内。
Page ▪ 15
精品课件
15
▪ 1、仪表在调试过程中，须保证上法兰面水平，并按照出厂 检验成绩单上的挂重和参数调试。
▪ 2、挂上出厂清单上的50%的重量，按A、C键进入参数模 式→按A键进入P0，设置P0=9997，按C+B键确定→按A键 至P38、P39，分别调整并使之为“0”，并按C+B键确定。 →按A键进入P57，观察其是否为50±0.5以内。
▪ 3. 如P57为50±0.5以内：按A键进入P40，挂0%时的重量， 待示值稳定后,按C+B确定。
▪ 4. 按A键进入P41，挂10%时的重量，待示值稳定后,按 C+B键确定。
Page ▪ 16
精品课件
16
5. 按照以上的操作方法，逐点写入各点参数，从P40~P50 ， 分别对应的液位为0%~100%。在每一点挂上相对应的重量 后，都必须等待显示值稳定后，按C+B键确定。
6、可能沉筒变形，或 损坏、腐蚀了。
7、可能供电电压偏低
检查、确认沉筒是否完 好，如果有问题，需更 换新的。
检查电路，排除其相应 故障
精品课件
27
4、仪表变化不灵敏
1、可能上下取压口处、 疏通并把杂质排放干净 安装筒内有杂质或不畅 通。
液位计流量计基本培训课件共73页
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
பைடு நூலகம்
液位计流量计基本培训课件
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
浮筒液位计调试菜单ppt课件
1 Scaled D/A/ Trim 比例修正D/A
1 Temperature Calibration 温度校准 2 Analog Output Calibration模拟输出校准
1 Capture Zero 捕捉零点 2 Trim Gain 修正增益 3 Trim Zero 修正零点
3 Service Tools 服务工具
1 Hi Alert 高报警 2 HiHi Alert 高高报警
1 Lo Alert 低报警 2 LoLo Alert 低低报警
1 PV Lo Alert Enable 低报警启用 2 PV Lo Alert Threshold 低报警阈值 3 PV Lo Alert Threshold (Method)低报警阈值方法
最小跨距
1 Upper Range Value 上限值 2 Lower Range Value 下限值 3 View/Change AO Action 改变电流
2
2.2.3 Process Fluid过程流体 （ If PV is Level当前值是液位）
1 Process Fluid
过程流体
2 Process Temperature 过程温度
2.2.4 Identification 确认识别
1 HART Tag HART 标号
2 Date
日期
3 Descriptor 描述符
4 Message 信息
5 Polling Address 登记地址
6 Physical Signaling Code 物理信号代码
7 Number of Request Preambles 数量请求前言
2.2.3 Process Fluid过程流体 （ if PV is Interface当前值是界位）
浮筒液位计课件-全文可读
（液位长时间不变化，趋势曲线为直线） 多发生于杂质多的罐，塔。
· 上连接管堵： 现象（液位有变化，与实际液 位有差距）
· 很少发生。
二、法兰式液位计
· B、膜盒漏：双法兰为上、下膜盒 · 正压侧漏，下膜盒 ： 现象（液位指示零下）
多发生在强腐蚀介质，腐蚀漏。一般用哈氏合金 等耐腐蚀材质。 · 负压侧漏，上膜盒 ： 现象（液位指示最大）
较少发生，主要常为硬伤造成。 · C、膜盒变形：鼓、瘪 现象（液位指示差距大）
真空设备易发生鼓。长期使用后易发生膜盒瘪。
二、法兰式液位计
· D、外伤：毛细管断： 现象（液位指示最大或最 小） 检修过程中机械碰断，人为踩断，新苯胺发生过。
· E、被测介质密度变化：现象（液位指示与实际不 符） 温度升高造成密度变低，压力减小，液位指示偏低 （有时介质中含有杂质气泡）。 温度降低造成密度变大，压力增加，液位指示偏高。
· 上连通管堵 ：现象（液位变化缓慢，与实际液位有差距） 很少出现，一般为上截止阀没开或有盲板，多发生在大修
后，或新装置，新苯胺出现过。
一、浮筒液位计
B、外筒有杂物进入： · 内筒体卡住 ： 现象 （液位长时间不变化， 趋势
曲线为直线） 时有发生、有时敲打外筒后恢复正常。
· 内筒体挂料 ： 现象（液位指示变低或指示零下） 出现情况较少。
器转换成4～20mADC信号，这信号正比于被测量液（界） 位。 · （浮筒位移量非常小，毫米级，肉眼难以识别）
一、浮筒液位计
100% 50% 0%
一、浮筒液位计
· 思考题：浮筒液位计的内筒如果脱落，会浮 在液位上吗？
一、浮筒液位计
