现场总线技术的优点
现场总线填空题汇总
现场总线的定义
现场总线是一种用于工业自动化领 域的网络通信技术
现场总线可以提高生产效率、降低 成本、提高产品质量
添加标题
添加标题
添加标题
添加标题
现场总线可以实现设备之间的实时 数据交换和通信
现场总线可以应用于各种工业自动 化领域,如过程控制、制造执行系 统、楼宇自动化等
现场总线的特点
实时性:能够实时传输数据,满足 工业控制需求
高实时性
现场总线技术可以实现数据的实时 传输和处理,提高了系统的响应速 度和效率。
现场总线技术可以减少数据传输的 误差,提高了系统的准确性。
添加标题
添加标题
添加标题
添加标题
现场总线技术可以减少数据传输的 延迟,提高了系统的实时性。
现场总线技术可以减少数据传输的 干扰,提高了系统的稳定性。
开放性
现场总线技术具有 开放性,可以支持 多种协议和设备
稳定性:具有较高的可靠性和稳定 性,能够适应恶劣环境
添加标题
添加标题
添加标题
添加标题
开放性:支持多种协议和标准,便 于系统集成和扩展
灵活性:可以根据需要灵活配置和 扩展,满足不同应用需求
现场总线的发展历程
1970年代:现场总线的概念 开始出现
01
1980年代:现场总线技术开 始发展,出现了多种现场总 线标准
物理层
数据链路层
双绞线或同轴电缆
填空题3:Profibus总线协议是一种______层、______层和 ______层的协议,它使用______作为通信介质。
物理层
数据链路层
应用层
双绞线或光纤
填空题4:Modbus总线协议是一种______层和______层的 协议,它使用______作为通信介质。
现场总线技术及其应用
增强可维护性
现场总线设备具有自诊断和远程诊断功能, 方便维护和故障排除。
优化系统性能
现场总线技术可以实现分布式控制,优化了 系统性能,提高了生产效率。
02
现场总线技术分类与特点
分类方式及标准
按照国际标准分类
分为基金会现场总线(FF)、PROFIBUS、CAN总线等。
在能源与电力领域,现场总线技术将助力实现能源的高效 利用和电力的稳定传输,提高能源利用效率。
医疗与健康领域
现场总线技术也可在医疗与健康领域发挥重要作用,如实 现医疗设备的远程监控和维护,提高医疗效率和服务质量 。
技术创新与突破建议
加强基础研究
加大对现场总线技术的基础研究 力度,推动理论创新和技术突破
PROFIBUS总线
是一种广泛应用于工业自动化领域的 现场总线技术。它支持多种传输速率 和传输距离,并具有高可靠性和实时 性。
不同现场总线技术的比较
传输速率
不同现场总线技术的传输速率 不同,需要根据实际应用需求
选择合适的传输速率。
传输距离
不同现场总线技术的传输距离 也不同,需要根据实际应用需 求选择合适的传输距离。
无线化与智能化
无线现场总线技术将逐渐普及,实现设备间无线通信,降低布线成本,提高系统灵活性。 同时,智能化现场总线技术将进一步提高设备的自适应性、自诊断能力和远程监控能力。
标准化与互操作性
现场总线技术将更加注重标准化和互操作性,以实现不同厂商设备之间的无缝集成,降低 系统维护和升级成本。
面临的挑战与问题分析
定义:现场总线是一种用于工业 自动化领域,在现场设备之间实 现通信和控制,以及与上级控制 系统进行信息交互的通信技术。
简述现场总线的技术特点

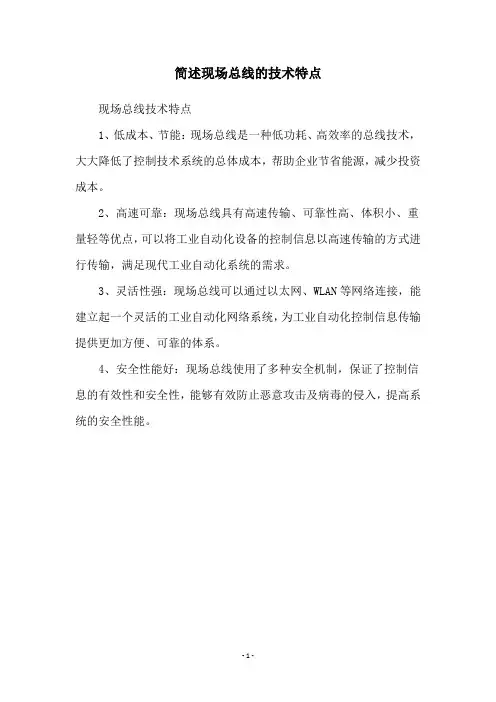

简述现场总线的技术特点
现场总线技术特点
1、低成本、节能:现场总线是一种低功耗、高效率的总线技术,大大降低了控制技术系统的总体成本,帮助企业节省能源,减少投资成本。
2、高速可靠:现场总线具有高速传输、可靠性高、体积小、重量轻等优点,可以将工业自动化设备的控制信息以高速传输的方式进行传输,满足现代工业自动化系统的需求。
3、灵活性强:现场总线可以通过以太网、WLAN等网络连接,能建立起一个灵活的工业自动化网络系统,为工业自动化控制信息传输提供更加方便、可靠的体系。
4、安全性能好:现场总线使用了多种安全机制,保证了控制信息的有效性和安全性,能够有效防止恶意攻击及病毒的侵入,提高系统的安全性能。
- 1 -。
现场总线技术简介
演讲人
目录
0现场总线技术的概念
现场总线技术的定义
1
2
3
4
现场总线技术是一种 用于工业自动化领域
的网络通信技术
现场总线技术可以 实现设备之间的实 时数据交换和监控
现场总线技术可以 应用于各种工业控
制系统和设备中
现场总线技术可以 提高生产效率和降
Modbus等。
建筑自动化现场总线:用于建筑自动化 和控制系统的现场总线技术,如 LonWorks、BACnet等。
汽车电子现场总线:用于汽车电子控制 系统的现场总线技术,如CAN、LIN等。
智能家庭现场总线:用于智能家庭控制 系统的现场总线技术,如KNX、 ZigBee等。
现场总线技术的优缺点
01
现场总线技术的应用领域
工业自动化:用于控制和监测工业 生产过程
交通自动化:用于控制和监测交通 设施,如交通信号灯、交通监控等
楼宇自动化:用于控制和监测楼宇 设备,如照明、空调、安防等
医疗自动化:用于控制和监测医疗 设备,如医疗仪器、医疗监控等
现场总线技术的分类
现场总线技术的种类
工业现场总线:用于工业自动化和控制 系统的现场总线技术,如Profibus、
优点:实时性好,传输速度快,可靠性高,易于维护和扩展
02
缺点:成本较高,需要专门的硬件和软件支持,兼容性较差
03
适用场景:工业自动化、智能建筑、智能交通等领域
04
发展趋势:随着技术的不断发展,现场总线技术将更加智能化、集成化和网络化。
谢谢
低生产成本
现场总线技术的特点
01 实时性:现场总线技
术可以实现实时数据 传输,满足工业控制 对实时性的要求。
现场总线技术的特点和优点

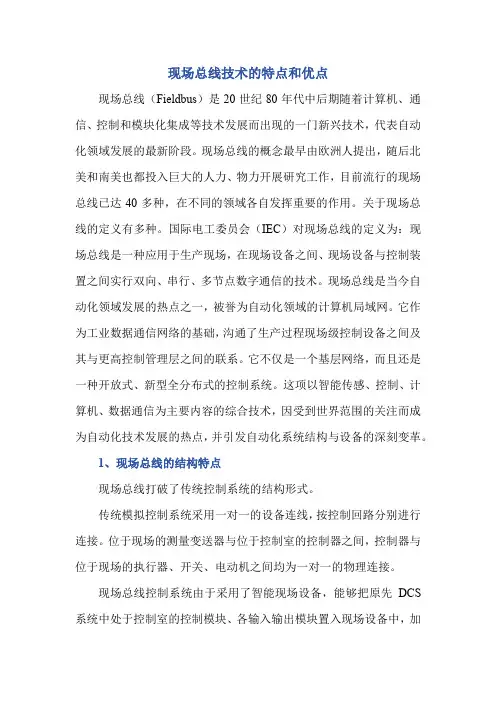

现场总线技术的特点和优点现场总线(Fieldbus)是20世纪80年代中后期随着计算机、通信、控制和模块化集成等技术发展而出现的一门新兴技术,代表自动化领域发展的最新阶段。
现场总线的概念最早由欧洲人提出,随后北美和南美也都投入巨大的人力、物力开展研究工作,目前流行的现场总线已达40多种,在不同的领域各自发挥重要的作用。
关于现场总线的定义有多种。
国际电工委员会(IEC)对现场总线的定义为:现场总线是一种应用于生产现场,在现场设备之间、现场设备与控制装置之间实行双向、串行、多节点数字通信的技术。
现场总线是当今自动化领域发展的热点之一,被誉为自动化领域的计算机局域网。
它作为工业数据通信网络的基础,沟通了生产过程现场级控制设备之间及其与更高控制管理层之间的联系。
它不仅是一个基层网络,而且还是一种开放式、新型全分布式的控制系统。
这项以智能传感、控制、计算机、数据通信为主要内容的综合技术,因受到世界范围的关注而成为自动化技术发展的热点,并引发自动化系统结构与设备的深刻变革。
1、现场总线的结构特点现场总线打破了传统控制系统的结构形式。
传统模拟控制系统采用一对一的设备连线,按控制回路分别进行连接。
位于现场的测量变送器与位于控制室的控制器之间,控制器与位于现场的执行器、开关、电动机之间均为一对一的物理连接。
现场总线控制系统由于采用了智能现场设备,能够把原先DCS 系统中处于控制室的控制模块、各输入输出模块置入现场设备中,加上现场设备具有通信能力,现场的测量变送仪表可以与阀门等执行机构直接传送信号,因而控制系统功能能够不依赖控制室的计算机或控制仪表,直接在现场完成,实现了彻底的分散控制。
现场总线控制系统与传统控制系统(如DCS)结构对比如下图所示。
▲FCS与DCS结构比较a)DCS的结构b)FCS的结构2、现场总线的技术特点(1)系统的开放性开放系统是指通信协议公开,各不同厂家的设备之间可进行互连并实现信息交换。
现场总线开发者就是要致力于建立统一的工厂底层网络的开放系统。
网络总线与技术题目与答案
题目与解答第一章现场总线概述1简述FCS的主要技术特点和优点是什么?(FCS名词解释见34背页)(1)现场总线系统(FCS)的技术特点:①系统的开放性。
相关标准的公开、一致性,通过现场总线构筑自动化领域的开放互连系统具备互可操作性与互用性。
不同生产厂家性能类似的设备可实现互换性。
互可操作性:实现互联设备间的信息传输;互用性:不同厂家性能类似设备可实现互换性。
②现场设备的智能化与功能自治性。
仅靠现场总线设备即可完成自动控制的基本功能,并可随时诊断设备运行状态。
包括传感测量、补偿计算、数据处理与控制等③系统的实时性与确定性。
测控任务具有严格的时序和实时性要求,否则可能造成控制系统的灾难性后果。
这也要求通信机制能够保证时间发布和数据传输的实时性。
④现场环境的适应性。
现场总线是专为生产现场环境设计的,支持多种传输介质,具有较强的抗干扰能力,满足本质安全防爆等各种环境要求。
⑤采用成熟先进技术、系统结构的高度分散性。
设备描述语言DDL、技术等。
现场总线可构成全分散性控制系统,简化了系统结构,提高了可靠性。
(2)现场总线的优点:由于现场总线具有以上突出的特点,它使控制系统从设计、安装、投运到正常生产运行以及检修维护,都体现出巨大的优越性。
①节省系统投资、安装费用和维护费用。
②设计、组态、安装、调试简便,系统维护、设备更换和系统扩充方便。
③用户具有高度的系统集成主动权,系统易于重构。
④提高了控制系统的安全性、可靠性和准确性。
⑤完善了企业信息系统,为实现企业综合自动化提供了基础。
2为什么说Fieldbus是底层控制网络Infranet(从Fieldbus的结构特点分析说明)。
(1)•现场总线将单个分散的现场设备变成网络节点,相互之间连接成可以互通信息、共同完成测量控制任务的网络控制系统。
•每个节点实际上是一个智能设备,能够独立完成从控制、检测,到运算、显示、报警等多种任务。
(2)现场总线是低层控制网络Infranet(或者3(3))• Infranet(Infrastructure Network),使工厂底层网络系统的底层现场设备之间以及生产现场与外界能够实现信息交换,满足企业综合自动化的发展需要。
现场总线技术概述
现场总线技术概述现场总线技术(Fieldbus)是指在工业自动化系统中,用于连接现场设备和控制系统的一种通信协议和架构。
它通过将数据和控制命令从控制系统传输到现场设备,并将现场设备反馈的数据传输回控制系统,实现实时监控和控制。
现场总线技术的发展起源于20世纪80年代,旨在解决传统控制系统中布线复杂、成本高昂、可靠性低等问题。
与传统控制系统相比,现场总线技术具有可编程、分布式、开放性强等优点,是实现工业自动化和智能化的重要手段之一现场总线技术的核心是通信协议,常见的现场总线协议包括Profibus、Modbus、FOUNDATION Fieldbus、DeviceNet等。
这些协议定义了数据格式、通信速度、错误检测和纠正等通信规范,保证了不同设备之间的互通性和稳定性。
现场总线技术的架构通常由控制层、总线层和现场设备层组成。
控制层包括控制器和上位机,负责发送控制命令和接收反馈数据;总线层是控制器与现场设备之间的通信介质,包括总线线缆、连接器和信号转换设备;现场设备层包括传感器、执行器等各种设备,负责感知和执行现场操作。
现场总线技术在工业自动化中的应用广泛,涵盖了各个行业和领域。
它可以实现对现场设备的远程监控和控制,提高了系统的可靠性和灵活性。
同时,现场总线技术还可以对现场设备进行参数配置和诊断,减少了故障排除时间和维护成本。
然而,现场总线技术也存在一些挑战和限制。
首先,不同的现场总线协议之间,通常不能直接互联互通,需要通过网关或转换器进行数据的转换和交换。
其次,现场总线技术对硬件设备的要求较高,需要选择与总线兼容的设备进行接入。
此外,现场总线技术的通信速度相对较慢,对于一些对实时性要求较高的应用场景可能不够满足。
总的来说,现场总线技术是工业自动化领域的重要技术和工具,具有广泛的应用和发展前景。
随着工业互联网的兴起,现场总线技术将继续推动工业自动化向智能化、高效化的方向发展。
现场总线技术考试试题及答案
现场总线技术考试试题及答案一、选择题1. 现场总线技术是指通过总线连接各个设备,实现数据传输和设备控制。
以下哪个不是现场总线技术的应用场景?A. 工业自动化控制系统B. 智能家居系统C. 电子商务系统D. 智能交通系统答案:C2. 现场总线技术的特点包括以下哪些?A. 数据传输速率高B. 线缆布线简单C. 系统扩展性强D. 数据传输可靠性差答案:B、C3. 现场总线技术中,CAN总线是一种常用的现场总线标准。
以下哪个说法是正确的?A. CAN总线只能用于小规模系统B. CAN总线只支持点对点通信C. CAN总线具有高抗干扰性能D. CAN总线传输速率较慢答案:C4. PROFIBUS是一种常用的现场总线协议。
以下哪个说法是正确的?A. PROFIBUS只支持数据传输,不支持设备控制B. PROFIBUS-DP用于分布式控制系统C. PROFIBUS-PA用于过程自动化控制系统D. PROFIBUS速率固定不可调节答案:B、C5. 下面哪种现场总线技术是在工业控制领域应用最广泛的?A. EthernetB. ModbusC. DeviceNetD. LonWorks答案:B二、填空题1. 现场总线技术中,总线是连接各个设备的通信介质。
答案:电缆2. 现场总线技术中,总线上的各个设备通过地址进行通信。
答案:节点3. 现场总线技术中,总线上的设备可以通过总线供电,不需要额外的电源线。
答案:真4. 现场总线技术中,总线上的设备可以通过总线对其进行配置和监控。
答案:真5. 现场总线技术中,总线上的设备可以同时传输多个数据。
答案:真三、简答题1. 简述现场总线技术的优势和应用场景。
现场总线技术通过总线连接各个设备,实现数据传输和设备控制。
其优势和应用场景如下:优势:- 线缆布线简单,减少工程成本- 系统扩展性强,易于部署和维护- 数据传输可靠性高,抗干扰能力强应用场景:- 工业自动化控制系统:通过现场总线技术可以将传感器、执行器等设备连接在一起,实现对工业生产过程的监控和控制。
现场总线技术及其应用
案例三:城市交通信号控制系统应用
总结词
利用现场总线技术实现城市交通信号的智能控制,提高 交通流畅度和安全性。
详细描述
在城市交通管理中,采用现场总线技术构建交通信号控 制系统,实现各个路口信号灯的实时通信和控制。通过 实时数据采集和智能算法,优化信号灯的配时方案,提 高交通流畅度和安全性,缓解城市交通拥堵问题。
在工业自动化领域,常见的现场总线 技术包括PROFIBUS、Modbus、 EtherNet/IP等。
智能建筑
智能建筑是现场总线技术的另一个重 要应用领域。通过现场总线,可以实 现建筑物内各种设备(如照明、空调 、安防等)的集中控制和管理,提高 建筑物的能源利用效率和舒适度。
VS
在智能建筑领域,常见的现场总线技 术包括LonWorks、CAN等。
智能交通系统
智能交通系统是现场总线技术的重要应用方 向之一。通过现场总线,可以实现交通信号 灯、监控摄像头等交通设施的集中控制和数 据传输,提高交通效率和安全性。
在智能交通系统领域,常见的现场总线技术 包括FlexRay、TTCAN等。
医疗设备
医疗设备是现场总线技术的重要应用 领域之一。通过现场总线,可以实现 医疗设备的集中控制和数据传输,提 高医疗设备的可靠性和安全性。
02
现场总线技术种类
PROFIBUS
德国标准总线
PROFIBUS是一种用于工业自动化的现场总线标准,由德国标准委员会制定。它 支持多种通信协议,广泛应用于制造业、过程控制和楼宇自动化等领域。
CAN总线
控制器局域网
CAN总线是一种用于汽车和工业自动化领域的现场总线标准。它支持分布式实时控制,具有高可靠性和灵活性,广泛应用于 汽车电子、智能交通和工业自动化等领域。
现场总线技术的特点
现场总线技术的特点1、一对N 结构:一对传输线,N 台仪表,双向传输多个信号,这使得接线简单,工程周期短,安装费用低接线容易。
如果增加现场设备或现场仪表,只需并行挂接到电缆上,无需架设新的电缆。
2、可靠性高:数字信号传输抗干扰能力强,精度高,无需采用抗干扰和提高精度的措施,从而减少了成本。
3、可控状态:操作员在控制室既可了解现场设备或现场仪表的工作状况,也能对其参数进行调整,还可预测或寻找故障,始终处于操作员的远程监控和可控状态,提高了系统的可靠性、可控性和可维护性。
4、互换性:用户可以自由选择不同制造商所提供的性能价格比最优的现场设备或现场仪表,并将不同品牌的仪表互连。
即使某台仪表故障,换上其它品牌的同类仪表照常工作,实现即接即用。
5、互操作性:用户把不同制造商的各种品牌的仪表集成在一起,进行统一组态,构成他所需的控制回路。
用户不必绞尽脑汁,为集成不同品牌的产品而在硬件或软件上花费力气或增加额外投资。
6、综合功能:现场仪表既有检测、变换和补偿功能,又有控制和运算功能。
实现一表多用,不仅方便了用户,也节省了成本。
7、分散控制:控制站功能分散在现场仪表中,通过现场仪表就可以构成控制回路,实现了彻底的分散控制,提高了系统的可靠性、自治性和灵活性。
8、统一组态:由于现场设备或现场仪表都引入了功能块的概念,所有厂商都使用相同的功能块,并统一组态方法。
这样就使得组态非常简单,用户不需要因为现场设备或仪表种类不同带来组态方法的不同,而进行培训或学习组态方法及编程语言。
9、开放式系统:现场总线为开放式互连网络,所有技术和标准都是公开的,所有制造商都必须遵循。
这样用户可以自由集成不同制造商的通信网络,既可与同层网络互连又可与不同层网络互连;另外,用户可极其方便地共享数据库。
近年来,现场总线标准及其技术日。
现场总线技术和汇川变频器DP技术应用
本演示将探讨现场总线技术和汇川变频器DP技术在工业自动化中的重要性和 应用。通过这些技术,我们可以实现更高效、可靠和智能的生产过程。
现场总线技术概述
现场总线技术是一种用于工业自动化的通信协议,它允许传感器、执行器和 控制系统之间进行数据交换和通信。
现场总线技术的原理和优势
汇川变频器DP技术的特点和优 点
汇川变频器DP技术具有高精度、高性能、高可靠性和灵活性等特点。它可以 满足各种复杂工业应用的需求,并提供卓越的驱动性能。
汇川变频器DP技术在现场总线 系统中的应用
汇川变频器DP技术与现场总线技术的结合,实现了智能化的电气控制系统, 提升了工业生产的效率、可靠性和安全性。
结论和总结
现场总线技术和汇川变频器DP技术为工业自动化带来了革命性的变革。它们 的应用促进了生产效率的提升和工业发展的持续进步。
现场总线技术基于集中控制和分布式控制的原理,优化了数据传输和设备管 理,提高了系统的可靠性、稳定性和效率。
现场总线在工业自动化中的应用
现场总线技术在工业自动化中广泛应用于设备监控、过程控制、物流管理和智能制造等领域。它实现了设备之 间的无缝连接和信息共享。
汇川变频器DP技术介绍
汇川变频器DP技术是一种基于现场总线技术的高级电气控制技术,用于驱动和控制电动机,实现精确的速度 控制和运动控制。
FF现场总线的技术简介
简化模块功能和通信量,DSC控制器空闲时间(idle time) >50%,严格控制进入DCS信息量。
优越性-预见性维护
根据设备诊断安排维护 根据存储的设备校准数据安排校准 同时对几个设备进行维护和校准,以减少停车次数 有计划的安排停车进行维护和校准,而不是紧急停车 提高工厂有效性(AVAILABILITY) 不在不需要维护的设备上花费时间 (预防性维护
护器的短路电流为60mA。 单回路控制的FF变送器和FF阀门定位器应分配在同一个H1网段。 一个H1网段带FF总线仪表不超过9台 每个H1网段带FF阀门定位器(控制阀)不超过2台
FF现场总线实施原则(三)
一级控制阀:当控制阀故障时,会造成整个装置的故障、停车或严重经济损失。 H1网段只能连接1台一级控制阀。
FF现场总线实施原则(一)
FF现场总线的变送器和阀门定位器,应由控制DCS制造厂提供。 FF现场总线的阀门定位器应由控制阀厂装配成套并提供全部测试数据。 安全仪表系统(SIS)选用4-20mA带HART的模拟信号。 FF变送器提供AI功能块,自诊断和LAS功能,必须通过ITK互操作性测试,应
现场总线技术是计算机、通信、控制技术向现场扩展。在流程工业、制造 业及市政工程等已成功地应用,并取得一定经验。
现场总线技术还需要不断完善本身的功能,提高工程设计和应用水平,特 别是系统软件、应用软件、通信策略等。
现场总线技术目前处于多种总线技术共存,各自拓展其应用领域、强化竞 争力。以太网远程I/O及无线仪表将成新的热点。
总线仪表FAT测试。最多负载H1网段应进行12台FF现场总线仪表测试。 H1网段的主后援LAS功能应在DCS的FAT时进行测试。 FF现场总线电缆总长度为主电缆与分支电缆长度之和,通常小于1200米。分
现场总线技术特点及应用原则
现场总线技术特点及应用原则现场总线是一种用于控制系统的通信网络技术,通过这种技术,设备、传感器、执行器和控制器可以彼此互连,并且可以相互交流数据和控制信息。
现场总线技术的特点和应用原则在这篇文章中将会被详细阐述。
一、现场总线技术的特点1.高效性:现场总线技术可以使用单根通信线路来连接众多设备,可以很好地减少线路数量和长度,从而提高了系统的效率和功能。
2.可靠性:现场总线技术是一种高度可靠的技术,通过数据的监测和校验,可以检测和纠正传输过程中出现的错误。
3.实时性:现场总线技术可以实现实时控制和数据交换,控制和监测可以及时响应输出信号并得到及时反馈,实现了高效的控制体系。
4.通用性:现场总线技术不受制于具体的控制设备的数量和种类,适用于各类工业自控领域。
5.扩展性:现场总线技术的通信速度和容量都可以进一步扩展,可以满足各种规模的系统的通信需求。
二、现场总线技术的应用原则1.选择适当的通信协议:现场总线技术有多种通信协议,如Profibus、Modbus、CAN等,选择适当的通信协议可以更好地适应不同的控制和通信需求。
2.采用适当的通信格式:通信的格式有B2B、从站-主站、CAN总线等多种形式,通信所采用的格式应该符合系统的特点,必须充分考虑通信方式的可读性、可靠性和有效性。
3.选择合适的通信技术软件:通信技术软件是现场总线技术的重要组成部分,软件质量直接关系到现场总线技术是否正常运行。
在选择通信技术软件时,要考虑软件的可靠性、易用性、扩展性等因素。
4.选择合适的硬件平台:现场总线技术的硬件平台是硬件设备的基础,选择适当的硬件平台对现场总线技术的实现和使用至关重要。
硬件平台应该具备足够的通信带宽和传输速度,以确保数据的高效传输。
5.正确配置设备参数:设备的配置参数包括通信速度、地址、信号格式等,必须正确配置设备参数,否则通信将会失败。
设备的配置应该考虑系统的通信和控制需求,确保设备配置正确并灵活。
总之,现场总线技术的特点和应用原则对系统的运行和效率有很大的影响,必须认真考虑和贯彻。
现场总线技术在轨道交通中的应用模式
现场总线技术在轨道交通中的应用模式现场总线技术作为现代工业自动化领域的关键技术之一,其在轨道交通领域的应用日益广泛。
现场总线技术通过将传统的点对点控制方式转变为网络化、数字化的控制方式,极大地提高了轨道交通系统的可靠性、灵活性和智能化水平。
本文将探讨现场总线技术在轨道交通中的应用模式,分析其在轨道交通系统中的作用和优势。
一、现场总线技术概述现场总线技术是一种基于网络的通信技术,它允许多个设备通过单一的通信介质连接并交换数据。
与传统的控制方式相比,现场总线技术具有以下特点:1.1 高度集成:现场总线技术通过将多个控制点集成到一个网络中,减少了布线复杂性,降低了系统的维护成本。
1.2 灵活性:现场总线技术允许设备之间的灵活连接,便于系统的扩展和升级。
1.3 实时性:现场总线技术能够实现数据的实时传输,保证了控制系统的响应速度。
1.4 可靠性:现场总线技术采用冗余设计和错误检测机制,提高了系统的可靠性和稳定性。
二、现场总线技术在轨道交通中的应用现场总线技术在轨道交通领域的应用主要体现在以下几个方面:2.1 列车控制系统:现场总线技术在列车控制系统中的应用,可以实现列车运行状态的实时监控和控制,提高列车运行的安全性和效率。
2.2 信号系统:在信号系统中,现场总线技术可以用于实现信号机、转辙机等设备的联网控制,提高信号系统的可靠性和灵活性。
2.3 车辆监控系统:现场总线技术在车辆监控系统中的应用,可以实现对车辆状态的实时监控,及时发现并处理车辆故障,保障车辆运行安全。
2.4 能源管理系统:现场总线技术在能源管理系统中的应用,可以实现对轨道交通系统中能源消耗的实时监控和优化,降低能源消耗,提高能源利用效率。
2.5 乘客信息系统:现场总线技术在乘客信息系统中的应用,可以实现对乘客信息的实时发布和更新,提高乘客的出行体验。
三、现场总线技术在轨道交通中的应用模式现场总线技术在轨道交通中的应用模式主要包括以下几种:3.1 分布式控制模式:在分布式控制模式中,现场总线技术将控制功能分散到各个设备上,每个设备都可以地处理自己的控制任务,提高了系统的灵活性和可靠性。
总线技术在发电厂应用中的优点和缺点
一、 现场总线的优点 现场总线技术可以将多个设备用一根电缆连接起来, 现 场总线技术使用的设备是智能设备, 因此, 现场总线和目前 使用控制系统相比, 有很多的优点值得思考 。 具体优点归纳 如下: ( 一) 减少接线的工作量。使用 DCS 时接线是一项非常 繁重的工作, 因为每个现场的信号都要通过一根电缆接到控 制室的机柜中, 这样控制室中的电缆量就非常庞大, 这也加 大了接线的工作量。如果在接线的过程中出现接错线 、 漏接 线的情况, 检查起来更是复杂。使用现场总线后大量的接线 工作转移到现场进行, 而且现场的接线也非常简单, 因为通 常都是使用一根电缆就将多个现场设备连接起来 。 这样连 接到控制室的电缆量就可以大大减少 。 而如果出现接错线 的情况检查是非常方便的 。 ( 二) 现场总线系统与 HART 仪表直接连接。 目前电厂 使用的变送器基本上都是带有 HART 协议的智能变送器, 而 现场部线技术可以直接将 HART 协议转化为现场总线的通 讯协议, 这样智能仪表在现场总线中就可以正常使用了 。 这 因为如果在改造过 对一些改造项目节省经费是非常有益的, 程中使用现场总线, 则不需要更换这部分的变送器, 相应的 就可以节省这部分的开支 。 ( 三) 设备维护费用减少, 效率提高。 在电厂中有着数目 众多的仪表和阀门, 维护这些设备的工作量非常大, 需要投 入大量的人力和物力。现场总线使用的仪表都是智能仪表, 所谓智能仪表是指以微型计算机( 单片机) 为主体, 将计算机 技术和检测技术有机结合组成的仪表 。 智能仪表不仅拥有 常规仪表智传送测量值的功能, 还可以向控制系统传送仪表 状态的有关信息, 这样运行人员就可以在控制室监视现场仪 表的状态; 智能仪表还可以实现远程调试, 现场将仪表安装 好以后通常需要对仪表进行调试, 在使用了现场总线后, 可 。 以通过现场总线在远程对现场仪表进行调试 ( 四) 节省投资设备的成本。 现在很多电厂大量使用的 仍然是以 DCS 和 PLC 为核心的控制技术。 这种技术需要将 每个信号用一根电缆拉到控制柜的 I / O 板卡中, 通常一个电 厂的信号都达到了上万点。目前国内两台 600MW 超临 界机组的控制电缆长度大约 400 公里, 计算机专用电缆大约 800 公里, 补偿导线大约 160 公里, 由此可以看出电缆的使用 量是非常巨大的。 如果使用了现场总线技术则可以大大减 现场总线可以将多个现场设备连接到一根 少这方面的开支, 通讯电缆上, 而不是目前将每个设备用一根电缆连接到控制 器上。据有关机械统计, 使用现场总线可以比常规控制系统 的电缆用量节约 40% 左右。 ( 五) 提高了系统的准确性与可靠性 。 由于现场总线设 备的智能化、 数字化, 与模拟信号相比, 它从根本上提高了测 。 量与控制的准确度, 减少了传送误差 同时, 由于系统的结 构简化, 设备与连线减少, 现场仪表内部功能加强, 减少了信 号的往返传输, 提高了系统的工作可靠性 。 此外, 由于它的 设备标准化和功能模块化, 因而还具有设计简单, 易于重构 等优点。 ( 六) 用户具有高度的系统集成主动权 。 用户可以自由 选择不同厂商所提供的设备来集成系统 。 避免因选择了某 “框死” 一品牌的产品被 了设备的选择范围, 不会为系统集成 接口而一筹莫展, 使系统集成过程中的主 中不兼容的协议、 动权完全掌握在用户手中 。 二、 现场总线的缺点 ( 一) 未能大规模使用。目前现场总线之所以在电厂中没 有能够大规模的使用, 是因为我们电力行业的人员对现场总 线的技术还不够了解, 对它在现场的应用情况还存有疑虑。 ( 二) 全场范围使用总线可能性小 。 使用远程 I / O 连接 现有的 DCS。目前在全厂范围内使用现场总线还不太可能, 但可以在一些范围内使用具有现场总线接口的远程 I / O 来 连接现场设备和控制器 。 ( 三) 现场总线冗余、 协议互不兼容。 现在电力行业没有 大规模使用现场总线是因为现场总线的冗余问题 。 连接现 场总线设备底层的网络不支持冗余结构 。 由于各种现场总 线协议互不兼容, 不同现场总线设备不能直接进行信息互访 和交换。因此, 随着现场总线系统的广泛应用, 由于分期投 资和用户要求的多样性, 必然会导致多种现场总线系统共同 ( 下转第 235 页) 工作的现象。
现场总线在列车控制网络中的应用与发展
现场总线在列车控制网络中的应用与发展现场总线技术作为信息传输和通信的一种重要方式,在各个领域得到了广泛的应用。
在列车控制网络领域,现场总线技术同样发挥了重要的作用。
本文将探讨现场总线在列车控制网络中的应用与发展,并分析其带来的优势和挑战。
1. 现场总线技术概述现场总线技术是指通过一根通信线缆将各个传感器、执行器等设备与控制器连接在一起,实现数据的传输和通信。
它采用了分布式控制的思想,将系统的控制节点分布在各个设备上,从而实现了系统的高度灵活性和可靠性。
2. 现场总线在列车控制网络中的应用2.1 列车传感器网络现场总线技术可以连接列车上各种传感器,如温度传感器、压力传感器和速度传感器等。
通过实时采集和传输传感器数据,可以监控列车的各项参数,并及时进行故障诊断和维护。
这对于提高列车的安全性和可靠性具有重要意义。
2.2 列车执行器网络现场总线技术可以连接列车上的执行器,如驱动器和制动器等。
通过实时传输控制指令,可以实现对列车的精确控制和调节。
例如,在紧急情况下,可通过现场总线迅速刹车,确保列车安全停车。
2.3 列车通信网络现场总线技术可以用作列车内部的通信网络,实现各个设备之间的数据交换和共享。
通过现场总线技术,不仅可以实现列车的自动控制,还可以支持乘客信息系统、视频监控系统等功能的实现。
3. 现场总线在列车控制网络中的发展趋势3.1 高速传输随着列车控制网络对数据传输速度的要求越来越高,现场总线技术也在努力提高其传输速度。
例如,采用更高的通信频率和更快的数据传输协议,以满足对实时性的要求。
3.2 大容量支持随着列车控制网络中设备数量的增加,对现场总线技术的容量支持提出了更高的要求。
因此,现场总线技术需要能够支持更大的节点数量和更大的数据传输量。
3.3 高可靠性列车控制网络中对数据的传输可靠性要求非常高。
因此,现场总线技术需要提供更好的纠错和冗余机制,以保证数据的可靠传输和处理。
4. 现场总线应用的优势和挑战4.1 优势现场总线技术可以实现列车控制网络的高度集成和自动化。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
现场总线技术的优点
现场总线具有的数字化、开放性、互操作性和互换性及对现场设备环境的适应性等特点决定和派生了其一系列优点:
1、节省硬件数量与投资
可以减少一半以上的隔离器、端子柜、I/O装置,简化了线路的安装与维修,节省了装置的空间。
2、节省安装费用
现场总线系统的接线十分简单,一对双绞线或一条电缆上通常可以挂接多个设备,因而电缆、端子、槽盒、桥架的用量大大减少,连线设计和接头校对的工作也大大减少,当需要增加现场控制设备时,无需增加新的电缆,可就近链接在原有的电缆上,既节省了投资,也减少了设计安装的工程量。
据有关典型试验工程的测算资料表明,可节约安装费60%以上。
3、节省维护开销
由于现场控制设备具有诊断与简单故障处理能力,并通过数字通信将相关的诊断维护信息送往控制室,用户可以查询所有设备的运行、诊断和维护信息,以便早期分析故障原因并快速解决故障,缩短维护停工时间。
同时由于系统结构简化,连线简单,也减少了维护的工作量。
4、系统具有优异的远程监控功能和强大的远程故障诊断能力
5、用户具有高度的系统集成主动权
用户可以自由选择不同厂商所提供的设备来集成系统,避免因选择了某一品牌的产品而限定了以后使用设备的选择范围,不会出现系统集成中协议、接口不兼容等问题。
6、现场设备更换的准确性和系统扩展更为方便
7、提高系统的准确性和可靠性
用数字信号取代了传统的4~20mA模拟信号,免去了D/A和A/D 转换,提高了系统的精度和可靠性。
8、易于系统调整
由于系统设备的标准化、功能的模块化,使系统具有设计简单、易于根据根据需要进行调整的特点。
9、为企业信息系统的构建创造了重要条件。
