电子信息工程专业课程设计任务书题目：电热水器控制系统设计设计内容设计一个由8051MCU组成的电热水器控制系统。
能够测量当前水温并显示；可以设置烧水温度，当无水时要有报警功能。
通过这个过程熟悉温度传感器、键盘控制和七段数码管的使用，掌握51系列单片机控制和测试方法。
；用LED显示测量得到的水温值。
完成基本要求，可以适当发挥进行扩展设计。
1 ）数码管显示：年月日时分秒；2）键盘输入修改时间、日期设置；设计步骤一、总体方案设计以51系列MCU构成核心模块，合理分配存储器资源和I/O资源。
温度采集模块建议采用 DS18B20，或采用PtIOO再经模数转换；显示模块用2位LED可满足需要；报警模块可采用声光等形式；输入模块可选用矩阵式键盘或键盘驱动芯片；可选用 8255进行I/O扩展。
二、硬件选型工作对于每一个芯片要有具体型号，对每个分立元件要给出其参数三、硬件的设计和实现1. 选择计算机机型（采用 51内核的单片机）；2. 设计支持计算机工作的外围电路（EPROM、RAM、I/O端口、键盘、显示接口电路等）；3. 接口电路；4. 其它相关电路的设计或方案（电源、通信等）四、软件设计1. 分配系统资源，编写系统初始化和主程序模块；2. 编写相关子程序；3. 其它程序模块（显示与键盘等处理程序）。
五、编写课程设计说明书，绘制完整的系统电路图（ A3幅面）。
一、................................... 设计要求1二、................................... 设计目的1三、............................. 设计的具体实现1 1. ................................................................................................ 硬件设计 (2)1.1. .................................................................... 单片机的选择 (2)12水位检测电路 (6)1.3.温度检测电路 (7)14A/D转换器 (9)1.5.报警电路 (10)2. .............................................................................................. 软件设计 (11)2.1. 温度测量子程序 (12)2.2. 判断子程序 (13)2.3重要代码.......................四、................................. 结论与展望14五、............................. 心得体会及建议14六、....................................... 附录14七、参考文献 (14)电热水器控制系统设计报告一、设计要求设计一个由8051MCU组成的电热水器控制系统。
热水器温度控制系统课程设计
热水器温度控制系统课程设计1. 概述热水器温度控制系统是一种用于控制热水器的温度并确保热水器在安全范围内运行的系统。
该系统通过传感器监测热水器的温度，并根据设定的温度范围通过控制回路调节加热器的工作状态来实现温控。
本课程设计旨在通过理论学习和实践操作，帮助学生了解并掌握热水器温度控制系统的工作原理、电路设计、程序编写以及系统调试等知识和技能。
2. 课程设计内容2.1 系统结构设计首先，需要对热水器温度控制系统的结构进行设计和规划。
系统应包括以下组成部分：•温度传感器：负责感知热水器的温度，并将温度信息传递给控制器。
•控制器：根据温度传感器提供的信息，通过控制回路控制加热器的工作状态，以达到设定的温度范围。
•加热器：负责将电能转换为热能，实现热水器的加热功能。
•显示器：用于显示热水器的当前温度以及设定的温度范围。
•按钮和开关：用于设置温度范围和控制加热器的开关状态。
2.2 电路设计与连接热水器温度控制系统的电路设计是实现系统功能的重要环节。
学生需要根据给定的要求和元器件进行电路设计，并通过连接线将各个元器件进行连接。
电路设计的关键是理解温度传感器、控制器、加热器和显示器之间的电路连接方式，并正确连接相应的引脚。
2.3 程序编写为了实现热水器温度控制系统的自动化控制，学生需要编写相应的程序。
程序的编写可以采用常见的嵌入式系统开发语言，如C语言。
编写程序时，学生需要根据系统的要求，编写传感器数据采集、控制算法以及与控制器的通信等功能。
2.4 系统调试与功能测试完成系统的硬件连接和程序编写后，学生需要进行系统的调试以确保系统能够正确运行，并进行功能测试以验证系统的性能。
调试过程包括检查电路连接是否正确、检查程序逻辑是否正确、检查温度传感器和控制器之间的通信是否正常等。
功能测试的目的是验证系统是否能够按照设定的温度范围正确控制热水器的温度，并能够在温度超出设定范围时发出警报或采取其他保护措施。
3. 实验项目安排针对热水器温度控制系统的课程设计，我们安排以下实验项目：1.了解热水器温度控制系统的结构和工作原理。
毕业论文(设计)：电热水壶控制系统设计
南通农业职业技术学院毕业论文(设计）课题名称电热水壶控制系统的设计专业及班级应用电子技术电子3092 学号 0962302223姓名戚光利指导老师顾诚甦年月日电热水壶控制系统的设计摘要本论文设计介绍了MCS—51系列单片机为控制芯片，对电热水壶工作进行控制的方法.通过电加热电路对水进行加热，并对水的温度进行采样，采样信号通过ADC0809将数字量送入单片机系统，经微机处理后，结合键盘控制实现LED显示，并可实现对水的温度的控制和超过水温的报警系统.单片机控制热水壶的硬件构成包括8051芯片、8255芯片、地址锁存器等组成的单片机控制电路、温度检测电路、A/D转换电路、光电隔离电路、键盘及显示电路和温度加热电路。
整个系统的关键电路是单片机控制电路，完成信号的输入和输出的转换,即可将温度检测电路采样的输入信号通过A/D转换器ADC0809进行处理加工后输出到显示器进行显示，并可以通过控制器控制温度，同时当水加热超过指定的温度以后，蜂鸣器工作报警。
关键词单片机温度控制控制器Design of control system for electric heating kettleAbstractThe thesis introducts the method of use the series of MCS-51 one—chip computer which is the control chip to control the work of kettle heat with electric energy. Through electric heated circle, the water will be heated，then sample the temperature of the water. The sampling signal will set the mimic to the system of single chip computer through ADC0809, after is processed by the computer and controlled by the keyboard, it will be showed by LED monitor, at the same time, the system can control the temperature beyond the setting，the system of alarm will run.The hardware of the one—chip computer controls the thermos which includes 8051 chips, 8255 chips，one-chip computer control circuit that address latch ，etc。
家用电热水器控制系统设计

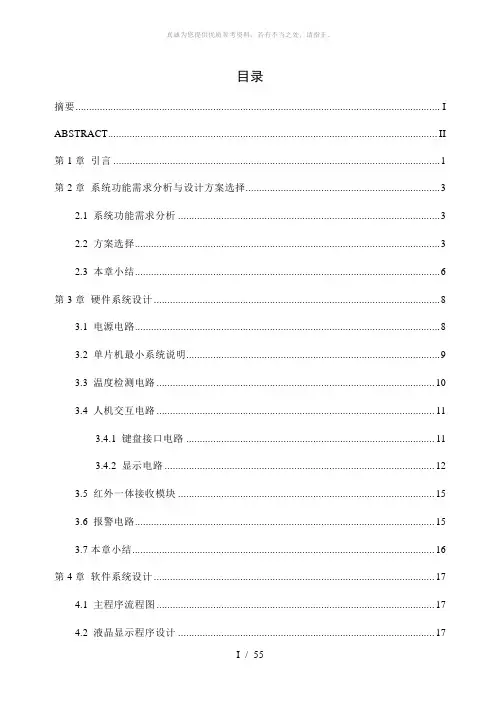

目录摘要 (I)ABSTRACT (II)第1章引言 (1)第2章系统功能需求分析与设计方案选择 (3)2.1 系统功能需求分析 (3)2.2 方案选择 (3)2.3 本章小结 (6)第3章硬件系统设计 (8)3.1 电源电路 (8)3.2 单片机最小系统说明 (9)3.3 温度检测电路 (10)3.4 人机交互电路 (11)3.4.1 键盘接口电路 (11)3.4.2 显示电路 (12)3.5 红外一体接收模块 (15)3.6 报警电路 (15)3.7本章小结 (16)第4章软件系统设计 (17)4.1 主程序流程图 (17)4.2 液晶显示程序设计 (17)4.2.1写操作时序图 (18)4.2.2 初始化程序 (19)4.2.3 向LCD1602发送数据程序设计 (19)4.3按键扫描程序设计 (19)4.4温度控制程序设计 (20)4.4.1初始化DS18B20 (20)4.4.2读取DS18B20当前温度 (22)4.5控制程序策略设计 (22)4.6本章小结 (24)第5章仿真与调试 (26)第6章总结 (30)致谢 (32)参考文献 (34)附录 (1)摘要本设计完成了基于单片机控制的家用电热水器控制系统的设计。
系统选STC89C51单片机作为控制器，利用DS18B20数字温度传感器实时检测当前水温，以串行通行的方式反馈给单片机搭建了硬件平台；利用C语言完成温度控制系统软件开发；借助protuse平台进行了模拟仿真，仿真结果表明：该系统实行方案简单易行，可以实现检测水温、加热、红外遥控等功能。
关键词：STC89C51，DS18B20，红外遥控ABSTRACTThis design finishes designing of the household electric water heater control system based on the control of single-chip microcomputer. In this system, STC89C51 single-chip microcomputer is used as controller and DS18B20 digital temperature sensor is used to conduct field test of current water temperature. It also uses the way of serial and passage to give feedback to single-chip microcomputer to set up hardware platform. Besides, C Programming Language is used to develop temperature control system software. It also uses the protuse platform to conduct simulation. The simulation result shows that this system is simple and feasible of this execution program and it also achieves the function of detecting water temperature, heating and infrared remote control and so on.Keywords: STC89C51, DS18B20, infrared remote control第1章引言随着科学技术的发展，城镇居民家庭多数以更加安全方便的电热水器代替了燃气热水器；从前风光无限的燃气热水器因污染原因和安全问题逐渐退出了我们的视线；新兴的太阳能热水器虽然受到安装条件和天气原因的限制，但其安全、节约、环保的特性广受消费者青睐，发展态势迅猛。
电热水器控制系统的设计
南京工程学院本科毕业设计（论文）题目：电热水器控制系统设计专业：自动化（数控技术）班级： K数控092 学号：*********学生姓名：指导教师：起迄日期： 2013.2.20～2013.6.08 设计地点：基础实验中心C302Graduation Design (Thesis)Design of Control System for Electric Water HeaterBySupervised byAssociate Prof.Department of Automation EngineeringNanjing Institute of TechnologyJune，2013南京工程学院康尼学院本科毕业设计（论文)摘要电热水器作为人们生活中不可或缺的家用电器之一，对我们的生活水平有着重要的影响，常用的热水器主要分为以下三种：燃气式热水器，太阳能热水器以及电热水器。
太阳能热水器虽然有没有污染的优点，但是其使用受到天气与位置的较大限制，加之其不能对温度进行有效控制；燃气热水器虽然不用受到上面的限制，但是人们通常会对其使用过程中的一些危险，如一氧化碳中毒和燃气泄漏的担心，加之其安装过程非常繁琐，也渐渐淡出人们的视线；而电热水器在具有其上优点的同时，其安装十分方便，同时在当今时代，电热水器的各方面的研发已经十分的成熟，安全性也能很好的得到保证。
而随着科技的发展，传统的机械式控制系统一难以满足人们对高生活水平的要求，而在微处理器技术、传感器技术的进一步成熟的现今社会，电热水器开始摒弃传统的机械式的控制方式，转而采用全新的控制方式，，以微处理器为核心，通过传感器测温，然后再通过显示屏显示，辅以友好的人机界面，从而实现热水器的智能使控制方法。
本论文完成的控制系统是利用AT89S52单片机作为控制核心的，然后利用其现有接口外接各种硬件模块，主要有：温度测量电路，实时时钟电路，键盘，看门狗电路，加热开关，LED显示电路。
10号题目PLC三相电热器控制系统课程设计

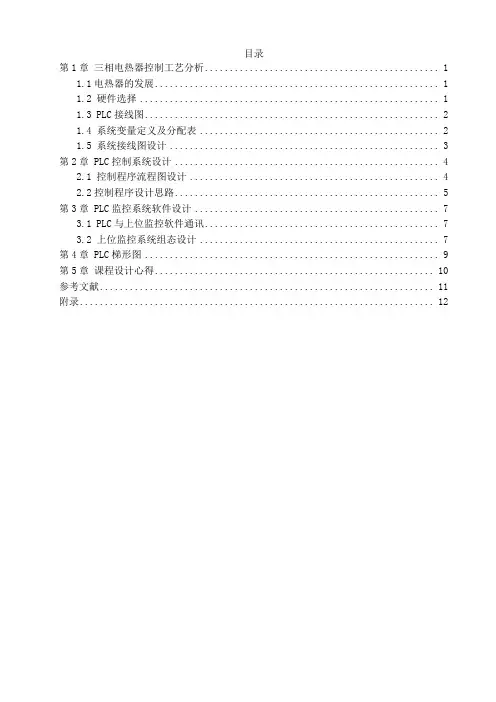

目录第1章三相电热器控制工艺分析 (1)1.1电热器的发展 (1)1.2 硬件选择 (1)1.3 PLC接线图 (2)1.4 系统变量定义及分配表 (2)1.5 系统接线图设计 (3)第2章 PLC控制系统设计 (4)2.1 控制程序流程图设计 (4)2.2控制程序设计思路 (5)第3章 PLC监控系统软件设计 (7)3.1 PLC与上位监控软件通讯 (7)3.2 上位监控系统组态设计 (7)第4章 PLC梯形图 (9)第5章课程设计心得 (10)参考文献 (11)附录 (12)第1章三相电热器控制工艺分析1.1电热器的发展电加热是将电能转换为热能的过程。

自从发现电源通过导线可以发生热效应之后，世界上就许多发明家从事于各种电热电器的研究与制造。
电热的发展及普及应用也与其它行业一样，遵循着这样一个规律：从先进的国家逐步推广到世界各国；从城市逐步发展到农村；由集体使用发展到家庭、再到个人；产品由低档发展到高档。
十九世纪处于萌芽阶段的电热电器大都是拙劣的，最早出现是用于生活的电热电器，1893年电慰斗的雏型首在美国出现并使用，接着到1909年出现电灶的使用，那是在炉灶中放置电加热器，也就是说加热从柴禾转移到电气，即从电能转变为热能。
但是真正电热电器工业的急速发展，却是在用作电热元件的镍铬合金的发明之后。
1910年美国首先研制成功用镍铬合金电热丝制作的电慰斗，这就从根本上改善了电慰斗结构，使用慰斗迅速得到普及。
到1925年在日本出现在锅中安装电热元件的产品，成为现代电饭锅的原形。
在这阶段工业上也出现实验室用电炉，熔胶炉、暖气器等电热产品。
1910年至1925年是电热电器历史上的大发展阶段，在家庭和工业方面，电热电器各种品种的出现和普及应用都得到了急速的发展，而尤以家庭方面为甚。
所以镍铬合金的发明是奠定了电热电器工业发展的基础。
电加热器是一种消耗电能转换为热能，来对需加热物料进行加热。
在工作中低温流体介质通过管道在压力作用下进入其输入口，沿着电加热容器内部特定换热流道，运用流体热力学原理设计的路径，带走电热元件工作中所产生的高温热能量，使被加热介质温度升高，电加热器出口得到工艺要求的高温介质。
