国家电网1000kV特高压交流输变电工程张力架线施工方案
国家电网公司：特高压张力架线施工方案(紧线部分)
耐
张
2
塔
至绞磨 1
导
3
4
5
6
7
线
升
至绞磨
空
示
8 4
意
图
1000kV架空输电线路紧线施工方案
二、弧垂观测与调整
导线放线滑车
重锤 导线
三角板
直线塔画印示意图
1000kV架空输电线路紧线施工方案
2. 耐张转角塔（紧线塔）的画印方法 • 采用耐张段紧线方式，在耐张段一侧软挂操作，另一侧
紧线操作。当耐张段弧垂达到设计标准时，即可进行画 印操作。 • 耐张塔画印采用 “比量画印法”，即在紧线操作时，将 耐张绝缘子串、耐张金具通过“通用锚线工具”串接在 紧线耐张段内导线和耐张塔挂线点之间，并在此状态下， 调整导线弧垂。当耐张段弧垂达标后，拉紧导线尾部和 耐张线夹钢锚，在相应位置画印。
中间耐张塔紧线示意图
1 至绞磨
2
3 4 5
1000kV架空输电线路紧线施工方案
• 2. 导线在地面锚线的耐张塔紧线 • 本耐张塔应具备的条件：导线横担的非
紧线侧已挂导线或已打上平衡拉线。 • 按图所示方法将导线升空，再使导线与
耐张串对接（锚接）。 • 按中间耐张塔紧线方法导线的紧线操作。
1000kV架空输电线路紧线施工方案
锚线钢绳
U型工具环
手扳葫芦
U型工具环
通用锚线工具示意图
1000kV架空输电线路紧线施工方案
第四部分
预紧线操作
1000kV架空输电线路紧线施工方案
KV架线施工技术方案导线挂装与张力调整
KV架线施工技术方案导线挂装与张力调整KV架线施工技术方案——导线挂装与张力调整导线挂装与张力调整在KV架线施工中起到至关重要的作用。
它涉及到导线的安装、支撑和调整，直接关系到线路的运行稳定和安全性。
本文将介绍KV架线施工技术方案中导线挂装与张力调整的具体要点和步骤。
1. 导线挂装导线的挂装是指将导线固定在支架上的过程。
在KV架线施工过程中，导线的挂装应该严格按照设计要求来进行，确保导线的位置准确、牢固。
具体的操作步骤如下：首先，确定导线的安装点和支架的位置。
根据设计方案，确定好导线的安装点，并在支架上确定好支架的位置。
其次，进行导线的固定。
使用固定夹等工具，将导线固定在安装点上，确保导线与支架之间的接触牢固可靠。
最后，检查导线的挂装情况。
对安装好的导线进行检查，确保挂装牢固、导线与支架之间无松动。
2. 导线张力调整导线的张力调整是指根据设计要求对导线的张力进行调整，以确保导线的正常运行。
合理的导线张力调整可以保证导线的强度和稳定性，减少对支架的应力。
导线张力调整的步骤如下：首先，确定导线的初始张力。
根据设计规范和实际情况，确定导线的初始张力值。
其次，进行张力的调整。
采用张力调整器等工具，逐步调整导线的张力，使其逐渐达到设计要求的数值。
最后，检查导线的张力情况。
对调整好张力的导线进行检查，确保导线的张力达到设计要求、均匀合理。
注意事项：1. 在导线挂装和张力调整过程中，应遵循安全操作规程，确保施工人员的人身安全。
2. 在进行导线挂装和张力调整之前，需进行必要的准备工作，包括检查施工设备和工具的状态，保证其正常可靠。
3. 对于特殊情况下的导线挂装和张力调整，应根据实际情况进行相应调整和处理，确保导线的安全性和可靠性。
总结：KV架线施工技术方案中，导线挂装与张力调整是关键的一环。
通过严格按照设计要求进行导线的挂装，以及合理调整导线的张力，可以保证线路的运行稳定和安全性。
同时，在施工过程中需注意安全操作规程，进行必要的准备工作，在特殊情况下做出相应的调整和处理。

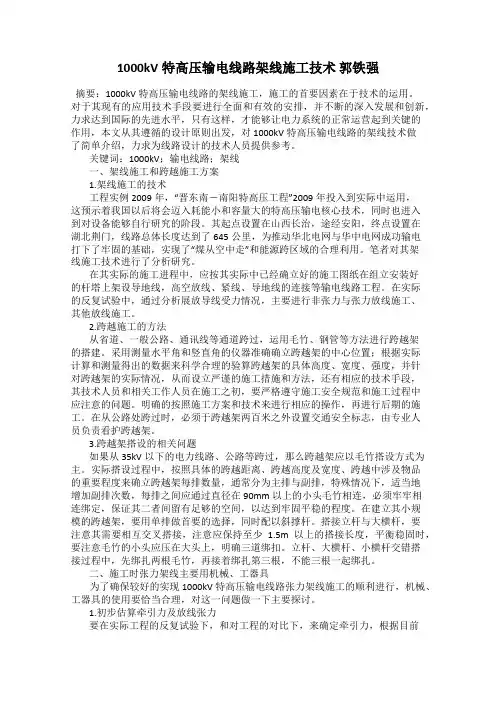

1000kV特高压输电线路架线施工技术 郭铁强
1000kV特高压输电线路架线施工技术郭铁强摘要：1000kV特高压输电线路的架线施工，施工的首要因素在于技术的运用。
对于其现有的应用技术手段要进行全面和有效的安排，并不断的深入发展和创新，力求达到国际的先进水平，只有这样，才能够让电力系统的正常运营起到关键的作用，本文从其遵循的设计原则出发，对1000kV特高压输电线路的架线技术做了简单介绍，力求为线路设计的技术人员提供参考。
关键词：1000kV；输电线路；架线一、架线施工和跨越施工方案1.架线施工的技术工程实例2009年，“晋东南－南阳特高压工程”2009年投入到实际中运用，这预示着我国以后将会迈入耗能小和容量大的特高压输电核心技术，同时也进入到对设备能够自行研究的阶段。
其起点设置在山西长治，途经安阳，终点设置在湖北荆门，线路总体长度达到了645公里，为推动华北电网与华中电网成功输电打下了牢固的基础，实现了“煤从空中走”和能源跨区域的合理利用。
笔者对其架线施工技术进行了分析研究。
在其实际的施工进程中，应按其实际中已经确立好的施工图纸在组立安装好的杆塔上架设导地线，高空放线、紧线、导地线的连接等输电线路工程。
在实际的反复试验中，通过分析展放导线受力情况，主要进行非张力与张力放线施工、其他放线施工。
2.跨越施工的方法从省道、一般公路、通讯线等通道跨过，运用毛竹、钢管等方法进行跨越架的搭建。
采用测量水平角和竖直角的仪器准确确立跨越架的中心位置；根据实际计算和测量得出的数据来科学合理的验算跨越架的具体高度、宽度、强度，并针对跨越架的实际情况，从而设立严谨的施工措施和方法，还有相应的技术手段，其技术人员和相关工作人员在施工之初，要严格遵守施工安全规范和施工过程中应注意的问题。
明确的按照施工方案和技术来进行相应的操作，再进行后期的施工。
在从公路处跨过时，必须于跨越架两百米之外设置交通安全标志，由专业人员负责看护跨越架。
3.跨越架搭设的相关问题如果从35kV以下的电力线路、公路等跨过，那么跨越架应以毛竹搭设方式为主。
特高压交流输电线路工程张力架线施工方案
导线尾部张力应满足：
1000＜
＜2000
式中：
——导线的尾部张力，N。
特高压交流输电线路工程张力架线施 工方案
5 张力放线施工准备
a)采用一牵（4+4）展放方式可行性论证 1）山地
=0.18×128100=23058 N 2）平地
=0.12×128100=15372 N
b）采用2×（一牵4）展放方式可行性论证 1）山地
工程六分裂导线者，均应用了两台张力机 同步展放方式，两台张力机在操作配合上 能满足施工的要求。
特高压交流输电线路工程张力架线施 工方案
5 张力放线施工准备
-5.1.2.1主牵引机应具备的性能
b、主牵引机应具备的性能： 主牵引机额定牵引力选择按下式选用：
式中： ——主牵引机的额定牵引力，N； ——同时牵放子导线的根数； ——选择主牵引机额定牵引力的系数，=0.20～0.30，根据具体 的地形地貌条件选用相应的系数。 ——被牵放导线的保证计算拉断力，N。 主牵引机的卷筒槽底直径不应小于牵引绳直径的25倍。 为保证牵引绳不在主牵引机卷扬机构上打滑，应保持牵引绳尾部
绳、导地线等在放线过程中处于架空状态这一特 点，对跨越施工方式进行深入的调查，并进行相 关参数测量，对各种跨越方式讨论比较，选择最 佳的跨越施工方案。 5.2.2 跨越电力线路施工跨越方式分为停电跨越和 不停电跨越两种，跨越施工中应优先考虑停电跨 越。
特高压交流输电线路工程张力架线施 工方案
5 张力放线施工准备
响因素。
特高压交流输电线路工程张力架线施 工方案
5 张力放线施工准备
5.2.5 用杆件搭设的格构式（非悬索）跨越架按同时承受最大风 速或跑线荷载条件下的荷载计算结构强度、整体及局部稳定 性:，其计算内容：
高压交流输电线路张力架线滑车悬挂施工工艺分析
高压交流输电线路张力架线滑车悬挂施工工艺分析摘要：文章主要针对高压直流输电线路张力架线滑车悬挂施工展开分析，结合工程介绍分别从以下两方面详细探索，目的在于提高高压直流输电线路张力架线滑车悬挂施工质量。
关键词：高压；交流输电线路；滑车悬挂；张力放线高压直流输电线路张力架线滑车悬挂施工非常关键，滑车悬挂施工关系到张力架线施工稳定性与安全性。
滑车悬挂施工影响因素众多，考虑滑车与悬挂方法的同时，还要对展放导、平衡性等加以控制。
由此深入研究，探索出张力架线滑车悬挂施工控制工艺。
1.工程介绍北京西～石家庄1000千伏交流特高压输变电工程线路工程，双回路直线塔77基，双回路转角塔17基，双回路换位塔1基。
导线采用JL1/LHA1-465/210铝合金芯铝绞线，跳线采用JLK/G1A-725（900）/40扩径钢芯铝绞线，地线双回路段采用两根OPGW-185光缆（一根48芯，一根36芯）。
换位塔上普通地线用OPGW光缆（36芯）替代。
本标段地形比例为：平地90.8%、河网9.2%。
3S001-3S096段导线为正八边形排列的8×JL1/LHA1-465/210型铝合金芯铝绞线。
耐张塔的引流跳线和换位塔软跳线采用8×JLK/G1A-725（900）/40-39.9型扩径导线。
以北京西1000kV变电站～石家庄1000kV变电站为线路前进方向，左侧地线采用36芯OPGW-185光缆，右侧地线采用48芯OPGW-185光缆，换位塔上普通地线用OPGW光缆（36芯）替代。
2.高压直流输电线路张力架线滑车悬挂施工工艺结合《1000kV架空输电线路张力架线施工工艺导则》可以发现，在放线区段中放线长度应控制在6km至8km之间，而放线滑车应在20个左右。
2.1准备工作所有相导线都需要配备两个五轮放线滑车，使用动力伞确保初级引线的良好展开，通过微型张牵设备对各相引绳进行牵引处理，接着利用高空分线设备将引导绳准确牵引至滑车中。
1000KV架空输电线路张力架线施工工艺导则
4 张力架线施工准备
4.2.3 张力架线中跨越架的几何尺寸应满足DL 5009.2要求：
a) 架顶宽度(沿被跨越物方向的有效遮护宽度)： b) 跨越架架面与被跨越物的最小水平距离: c) 跨越架封顶网（杆）高度应考虑风偏要求高度。 d) 跨越多排轨铁路，宽面公路等时，跨越架如不能 封顶，应适当加高跨越架架顶高度。 e) 对软索封顶网应考虑线索的初伸长及恶劣条件的 影响因素。
4 张力架线施工准备
4.3 放线滑车准备 4.3.1 放线滑车的选择： a) 与牵放方式相配合。牵引绳通过滑车中心轮， 同时牵放的各子导线与滑车中心轮严格对称。 b) 牵引板与放线滑车相匹配，保证牵引板的通过 性。 c) 导线放线滑车轮槽底直径应符合DL/T685的规定。 OPGW放线滑轮槽底直径应不小于OPGW直径 的40倍，且不得小于500mm。滑轮的摩阻系数 应不大于1.01。
3 一般规定
3.6 为减少导线损伤，保证输电线路建成 后的运行质量，在张力架线全过程中必须 对导线采取严格的保护措施；应正确悬挂 放线滑车以改善导线在滑车中的通过性； 机具在选用材料和外形上均应有利于保护 导线；选择合适的放线张力，既保证导线 架空，又符合导线防振要求。
3 一般规定
3.7 预防电害是张力架线安全施工的突出 问题之一。电害来自于雷电、平行和邻近 高电压线路的静电感应、邻近强电流线路 的电磁感应以及与带电体发生事故性接触。 必须对施工全过程采取防止电害的安全措 施，设置消除电害的接地系统。
4 张力架线施工准备
4.1.7 导引绳选择。 使导引绳的综合破断力满足；
1 PT Q P 4
ቤተ መጻሕፍቲ ባይዱ
4 张力架线施工准备
4.1.8 张力架线其它特种受力工器具，如 网套连接器、牵引板、平衡锤、抗弯连接 器、旋转连接器、卡线器、手扳葫芦等应 通过施工技术设计，按出厂允许承载能力 选用，并与导线规格和主要机具相匹配。 使用前应对所用工器具认真进行外观检查， 并进行必要的试验。
1000kV特高压输电线路一牵八架线施工工艺
1000kV特高压输电线路一牵八架线施工工艺田喜武赵广禄杨怀伟摘要：针对国内第一条1000kV特高压交流试验示范工程的架线施工，吉林送变电采用一牵八方式展放导线，在放线施工过程中对导线的展放方式、初导绳展放、紧线及附件安装等制定了详细的方案和措施，在施工过程中进行了总结和改进，为下一步特高压工程的架线施工提供参考。
关键词：1000kV 架线施工简介1 工程概况1000kV晋东南-南阳-荆门输电线路工程第5标段起由J48（N340含跳线施工）至J63（N420不含跳线施工），总长度36.029km，铁塔总基数为84基，其中耐张转角塔为11基。
导线标称截面500mm2,每相八分裂，按照单回路设计。
本工程导线型号为8×LGJ-500/35，两根地线分别为OPGW-175（光缆）和JLB20A-170（铝包钢绞线），限高区两根地线分别为OPGW-400（光缆）和JLB30-400（铝包钢绞线）。
2 导线施工技术参数1000kV特高压线路导、地线技术参数见表1表1 导、地线主要设计参数一览表查导线应力曲线表计算出各耐张段的实际紧线张力值如表2。
表2 各耐张段的紧线张力值一览表导线放线张力我单位根据现场实际情况，将全线分成6个放线段，各放线段的导线实际放线张力根据跨越情况确定控制档，计算出实际放线张力，放线段的选择和各放线段的张力具体值如表3。
最大牵引力的计算根据《1000kV架空送电线路施工及验收规范》和《1000kV架空输电线路张力架线施工工艺导则》规定的每一放线段6-8km，放线滑车不超过20个为宜的原则，对现场进行了调查，确定为6个放线段。
牵引力P H 的计算可根据导线实际出口张力T H 、牵引导线根数m 、导线单重W 1、高差h 、滑车实际综合阻力系数ε（取ε=～）、通过滑车个数n ，按照公式（1）进行计算：[])(1211n n n n n H H h h h h w T m P +++++=-εεεεΛ ——（1）结合05标段现场均为平地的实际情况，将公式（1）直接简化成P H =mT H εn，施工时使用的九轮滑车均为新购，实际综合阻力系数ε选取较小值，取ε=。
特高压交流输电线路工程张力架线施工典型方案
施工原理
01
张力架线施工是 通过张力机将导 线拉紧，使导线 具有一定的张力， 从而实现导线的
架设。
02
张力架线施工的 原理是利用张力 机产生的张力， 将导线拉紧，使 导线具有一定的 张力，从而实现
导线的架设。
03
张力架线施工的 主要设备有张力 机、张力放线车、 张力放线塔等。
04
张力架线施工的 主要步骤包括： 张力放线、导线 架设、导线固定
线路安全稳定
施工过程中需要协 调多个部门和单位， 确保工程顺利进行
施工过程中需要关 注环境保护，减少
对环境的影响
导线张力控制
导线张力测量：采用张力传感器实时监测导线张 力
导线张力调节：根据测量结果，调整牵引机速度、 张力补偿器等设备参数
导线张力平衡：保持导线张力平衡，防止导线损 伤和断线
导线张力预警：设置张力预警值，及时提醒操作 人员注意张力变化，确保施工安全
3
4
环保措施：减 少噪音、粉尘、 废气排放，保 护生态环境
智能化施工： 利用先进技术， 提高施工效率， 降低施工风险
绿色施工：采 用环保材料， 减少废弃物产 生，降低环境 污染
施工难点及解决方案
跨越障碍物：采用 特殊设计，确保跨
越过程中线路安全 1
稳定
质量控制：采用严 4
格的质量管理体系， 确保工程质量达到
标准要求
地形复杂：采用先 进的测量技术，确
2 保线路路径准确无
误
3
施工环境恶劣：采
用先进的施工设备
和技术，确保施工
安全高效
施工效果评估
01
施工效率：提高施工 速度，缩短工期
绿色施工技术
节能环保：采用节能 环保材料和设备，降 低能耗和污染
1000kV架空输电线路张力架线施工工艺导则主要内容介绍
3、施工准备
3.1 机具准备
3.1.1 主要专用机具
机具准备之前，应计算施工段的放线张力及紧线
张力，确定张力放线方式。根据施工技术要求配备放 线机具。成套放线机具应相互匹配。在工程准备阶段 应安排落实张力放线的主要专用机具如下：
a) 主牵引机及钢丝绳卷车。 b) 主张力机及导线线轴架。 c) 小牵引机及钢丝绳卷车。
情况报告并提交给各位会议代表《1000kV输电线路工程杆塔及导、
地线情况汇总报告》。与会代表对提出的8分裂导线张力架线施
工技术的关键技术问题进行了研讨，确定了《1000kV架空线路多 分裂导线张力放线施工工艺研究》项目组研究大纲，使项目的研 究思路更加清晰。
2005 年 12 月初项目组完成了《1000kV 级交流 架空输电线路架线施工技术施工研究》前期工作， 形成《1000kV级交流架空输电线路架线施工技术施 工研究报告》初稿。于 2005年 12月 10日在北京组织 专家进行讨论后，根据专家的建议进行修改形成
3.2 放线滑车悬挂方法 3.2.1 放线滑车要求
3.2.2 放线滑车悬挂方法
3.2.3 放线滑车常规挂法
4．张力放线
4.1 导引绳展放 4.1.1 初导展放程序和方法 4.1.2 中间级导引绳的展放程序和方法要点
5．附件安装
5.1 耐张塔附件安装 5.2 直线塔附件安装
1、放线方式
八分裂导线的放线方式：
导引绳系中导引绳的规格可按下式选择：
PP≥1/4 Qp
式中：
PP——导引绳综合破断力，N。
3.2.1
放线滑车要求
放线滑车应满足如下要求： a) 与牵放方式相配合。牵引绳通过滑车中间轮，同时 牵放的各子导线与滑车间间心轮严格对称。 b) 牵引板与放线滑车相匹配，保证牵引板的通过性。 c) 导线放线滑车轮槽底直径和槽形应符合 DL/T685 的
1000KV特高压输电线路架线施工探究
1000KV特高压输电线路架线施工探究文章主要从张力架线和施工机械两个方面对1000kV特高压输电线路架线施工进行分析。
标签：特高压输电线路；张力架线；施工；计算；机械设备输送电能的线路统称为电力线路。
电力线路分为输电线路和配电线路。
由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路称为输电线路。
由电力负荷中心向各个电力用户分配电能的线路称为配电线路。
输电线路按照电压等级分为高压、超高压和特高压线路。
35～220kV的线路成为高压（HV）线路，330～750KV的线路称为超高压线路，750kV以上的是特高压线路。
一般的说，输送电能容量越大，线路采用的电压等级就越高，相邻的电压等级经常是相差2～3倍。
目前我国输电线路电压等级有35、110、220、330、500、660、750、800、1000kV。
采用超、特高压输电可以有效的减少线路损耗，降低线路单位输送功率的造价，少用耕地，使线路走廊得到充分利用。
本文将主要针对1000kV特高压输电线路的架线施工这一问题进行讨论。
1 1000KV特高压输电线路架线施工选用张力架线的原因在输电线路施工中，利用牵引设备展放架空导线，使架空导线带有一定张力，始终保持地面和跨物一定高度，并以配套的方法进行紧线、挂线和附件安装的全过程，称为张力架线（Installing of conductor with tension）。
张力架线即利用张力机、牵引机等设备，在规定的张力范围内悬空展放导、地线的施工方法。
由于张力架线能提高施工质量，能解决放线施工中难以解决的某些技术问题，在超、特高压输电线路施工中被优先选用。
张力架线的优点如下：在张力架线施工中，导线始终处于悬空状态，避免了与地面及跨越物的接触摩擦损伤，从而减轻了线路运行中的电晕损耗和无线电可听噪声干扰。
同时由于在展放中保持了一定的张力，相当于对导线施加了预拉应力，使它产生初拉长，从而减少了导线安装完毕后的蠕变现象，保证了紧线后导线弧度的精确性和稳定性；使用牵张机构设备展放线，有利于减轻劳动强度，施工作业高度机械化，速度快、功效高，人工费用低；放线作业只需先用人力铺放数量少、重量轻的导引绳，然后便可逐步架空牵放牵引绳、导线中。
1000KV特高压输电线路架施工方案研究
1000KV特高压输电线路架施工方案研究1000KV特高压输电线路架施工方案研究【摘要】】高压输电技术在我国的开展状况良好，我国已经完成了多项该类型的高质量工程，如我国首例架设的1000kv输电线路在晋东南-南阳-荆门之间的输电发挥了重要的作用。
特高压输电线路架设的具体实施方案较为复杂，涉及到许多技术难题。
本文首先说明了施工方法中直升机与其他大型机械在施工中的使用问题，然后根据独有的物理特点及施工实际情况，对初引绳及引导绳的展放，具体的架线施工，紧线、提线的方法，以及其他附件的装配等进行了阐述，希望能够为相关的大型相关工程提供参考借鉴。
【关键词】特高压输电；线路架设；施工中图分类号：TM723文献标识码：A 0.前言在相同的输送功率下，1000kv特高电压能够大幅度缩减电力在电路上的损耗，以致于1000kv高压交流电线路的输送能力是500kv线路的4倍左右。
从长远的角度来看，为了面对我国日益增加电力需求的情况，解决我国电力运输与损耗成为了重大问题，而1000kv特高压输电线路架施工方案，那么是目前最好的应对方案。
1.工程情况介绍我国晋东南至荆门间的1000kv特高压交流实验示范输电线路工程，首次选择了新的技术手段与设计。
该特高压交流实验示范输电线路工程利用单回路八分裂钢心铝绞线的设计，该技术的使用在国内前所未有。
在整个工程之中，架线施工是不可忽略的重要组成局部，需要严格按要求操作。
因为，架线工艺较为复杂，而对架线产生平安隐患的各方面条件有很多，必须全面考察。
晋东南到汝州段即04号标段，改线的全长为35.672公里，共计有56基铁塔为N225至N341.线路的整体方向为南北方向略有微偏。
2.相关的技术参数1000kv特高压输电线路LGJ-630/40型导线技术参数，计算的截面面积铝为497.11mm2钢为34.26mm2，合计为532.37导线的外径为30mm，计算的拉断力为119.63kN，线的质量为1.62kg/km。
1000KV架空输电线路张力架线施工工艺导则
P mK T
4 张力架线施工准备
4.1.3 主张力机选择。主张力机单根导线额定制动张力按下式选用： 式中： T ——主张力机单导线额定制动张力，N； K T ——选择主张力机单导线额定制动张力的系数=0.12～0.1８， 根据具体的地形地貌条件选用相应的系数。 主张力机的导线轮槽底直径应满足下式： D 40d 100mm 式中： D ——张力机的导线轮槽底直径，㎜； d ——被展放的导线直径，㎜。 OPGW张力放线机主卷筒槽底直径应大于OPGW直径的70倍， 且不得小于1.0m。 导线尾部张力应满足： 1000＜ TW＜2000 式中： TW ——导线的尾部张力，N。
4 张力架线施工准备
4．1 机具准备 a) 主牵引机及钢丝绳卷车。 b) 主张力机及导线线轴架。 c) 小牵引机及钢丝绳卷车。 d) 小张力机及牵引绳轴架。 e) 导引绳及抗弯连接器。 f) 牵引绳及抗弯连接器。 g) 牵引板。 h) 旋转连接器。 i) 放线滑车、压线滑车、接 地滑车。 j) 网套连接器。 k) 与导线、地线、牵引绳、 导引绳配套的卡线器。 I）导线接续管护套 m) 手扳葫芦 n) 其他。
4 张力架线施工准备
4.3 放线滑车准备 4.3.1 放线滑车的选择： a) 与牵放方式相配合。牵引绳通过滑车中心轮， 同时牵放的各子导线与滑车中心轮严格对称。 b) 牵引板与放线滑车相匹配，保证牵引板的通过 性。 c) 导线放线滑车轮槽底直径应符合DL/T685的规定。 OPGW放线滑轮槽底直径应不小于OPGW直径 的40倍，且不得小于500mm。滑轮的摩阻系数 应不大于1.01。
4.2.1 张力架线中的跨越施工，除应执行 DL 5009.2和DL/T5106的有关规定外，还 应充分注意导引绳、牵引绳、导线等在放 线过程中处于架空状态这一特点，慎重选 择跨越施工方案，防止放、紧线过程中发 生张力失控，确保施工安全和被跨越物的 安全。
特高压输电线路特殊跨越张力架线施工技术
摘要：文章介绍了利用“吊网式”索道跨越的方式带电同时跨越500 kV Ⅰ、Ⅱ双回线路施工,为今后带电跨越高压线路提出了一项简捷可靠、经济适用、可灵活机动安排作业的施工方法。
关键词：特高压；输电线路；特殊跨越；张力架线施工技术
前言
某1000kV特高压交流输电线路新建工程要求架线期间不停电跨越500 kV Ⅰ、Ⅱ双回运行线路，由于被跨越线路对地距离较高，搭设不停电跨越架，顶部封网的跨越方式难以实现，我们在多次试验改进的基础上，采用吊网式索道跨越的方式完成该项跨越作业。
为减小跨越塔的垂直和顺线路水平荷载，应满足被锚固绳索对地夹角≤20 °的条件。现场施工时，地电位电工登上临近的运行线路铁塔[ N87号(Ⅰ)、N93号(Ⅱ)]各将一根事先卷好的直径8 mm绝缘绳跨过架空地丝向两侧抛扔，地面施工人员将该绳牵至新建线路杆塔下方,将两根绳的内侧端头相接。外侧端头分别牵至171号、173号塔下，穿过索道展放滑车后在地面结成循环。利用该循环绳,分别牵过左边相(或右边相)的直径12 mm索道牵引绳和直径8 mm保护装置牵引绳。连续跨越档内承力索敷设采用张力展放形式，在173号侧大号侧布置1台具有反牵功能的张力机，在171号小号侧布置1台牵引机及1台张力机，自173号大号侧将直径22 mm杜邦丝承力索牵出。当承力索牵至露出尾端，将其和口13防扭钢丝绳用抗弯联接器串接，继续牵放，直到将承力索首端牵到171号的展放滑车前。在塔上，将直径22 mm杜邦丝绝缘绳首端与预先铺设好的口13防扭钢丝绳用抗弯联接至绝缘承力索的投影范围均匀覆盖两条被跨500 kV电力线时，停止牵引，承力索两端实施地面锚固，两端的锚固地锚中心位置和跨越档内各塔上索道展放滑车的悬挂位置应在同一垂直面上。承力索的放线张力设定为7～8 kN ;承力索的锚固张力为18 kN～20 kN。将直径8 mm循环绝缘绳放至连续跨越档的导地线放线滑车内，牵过一根高强绝缘绳，用该绳做为地线牵引绳或导线次导引绳。绝缘循环绳移至中相的索道展放滑车内，重复上述工作。
1000KV架空输电线路张力架线施工工艺导则-精选文档
3 一般规定
3.6 为减少导线损伤，保证输电线路建成 后的运行质量，在张力架线全过程中必须 对导线采取严格的保护措施；应正确悬挂 放线滑车以改善导线在滑车中的通过性； 机具在选用材料和外形上均应有利于保护 导线；选择合适的放线张力，既保证导线 架空，又符合导线防振要求。
3 一般规定
3.7 预防电害是张力架线安全施工的突出 问题之一。电害来自于雷电、平行和邻近 高电压线路的静电感应、邻近强电流线路 的电磁感应以及与带电体发生事故性接触。 必须对施工全过程采取防止电害的安全措 施，设置消除电害的接地系统。
3 一般规定
3.10 特种导、地线和OPGW的架设，厂家 有高于本标准的特殊要求时，按特殊要求 执行。 3.11 新技术、新工艺必须经过试验、测试 及试点，符合本标准要求后方可应用。
4 张力架线施工准备
4．1 机具准备 4．1．1 机具准备之前，应计算施工段的 放线张力及紧线张力，确定张力放线方式。 根据施工技术要求配备放线机具，成套放 线机具应相互匹配。在工程准备阶段应安 排落实张力放线的主要专用机具如下
2 规范性引用文件
GB50233《110～500kV架空送电线路施工 及验收规范》 DL/T 685《放线滑轮基本要求、检验规定 及测试方法》 DL／T875《输电线路施工机具设计、试验 基本要求》 DL 5009.2 《电力建设安全工作规程 第2 部分：架空电力线路》 DL/T5106 《跨越电力线路架线施工规程》
1000KV架空输电线路张力架线 施工工艺导则培训大纲
东电送变电工程公司
1 范
围
1.1 本标导则用于1000kV架空输电线路导线、架 空地线、光纤复合架空地线（以下称OPGW）的 张力放线、紧线、附件安装施工。 1.2 1000kv架空输电线路导线的特点是：八分 裂,500mm2及以上。 1.3 ±800kV直流输电线路张力架线施工可参照 本标准执行。 1.4 大跨越、带电跨越、环形牵放等特殊张力架 线施工，除遵照本标准外，尚需参照相关标准， 专门编制特殊施工方案和技术措施。
八分裂导线张力放线施工技术
1000kV特高压线路八分裂导线张力放线施工技术田子恒（陕西送变电工程公司，710014 ）摘要：特高压线路8分裂导线张力放线有多种方案，常用的有“2×（一牵4）”方案，“一牵8”方案，“八牵8”等方案，每种方案的施工技术、施工机具、施工工艺都各有特点，所适用的条件也不同，应根据线路设计文件和自身的技术装备状况，对方案经过经济技术比较，选择合理的张力放线方案。
关键词：特高压线路；8分裂导线；张力放线；施工技术；机具选择；经济技术分析1 前言1000kV晋东南～南阳～荆门特高压交流输变电试验示范工程，是我国第一条特高压输变电工程，线路起于山西省长治市境内晋东南变电站，经河南省南阳市境内的南阳开关站，到湖北省荆门市境内的荆门变电站，工程由三个站和645公里输电线路组成。
特高压交流试验示范工程的输电线路，铁塔采用角钢塔，主材用Q420高强度角钢。
导线采用8分裂LGJ-500/35型钢芯铝绞线，子导线呈正八角形排列。
架设两根地线，一根为JLB20A-170型铝包钢绞线，另一根为OPGW-175型光缆。
直线塔和直线转角塔的中相绝缘子串采用“V”型串，边相采用“I”型串，见示意图1。
耐张采用双联绝缘子串。
图1 直线塔绝缘子串示意图参加特高压交流试验示范工程输电线路施工的有19个施工单位，陕西送变电工程公司承担9标段施工任务。
2 特高压线路八分裂导线的张力放线2.1塔型简介的铁塔主要有三种塔型：酒杯型直线塔、猫头型直线塔和干字型耐张塔，三种塔型示意图见图2。
图2 特高压线路主要塔型示意图2.2 导线、地线参数1000kV晋东南～南阳～荆门特高压线路，导线采用8分裂LGJ-500/35型钢芯铝绞线，架设两根地线，一根为JLB20A-170型铝包钢绞线，另一根为OPGW-175型光缆。
导线和地线的参数见表1。
表1 导线、地线参数表2.3八分裂导线张力放线方案2.3.1八分裂导线常用的张力放线方案简介八分裂导线的张力放线有多种方式，根据国家电网公司颁发的《1000kV架空送电线路施工及验收规范》（Q/GD W153—2006）和《1000kV级架空输电线路张力架线施工工艺导则》（Q/GDW154—2006）两个规程的有关规定，要求“同相八根子导线宜采用一次（同次）展放”[1]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
l OOOkV特高压交流输变电工程张力架线施工方案汇总
国网北京电力建设研究院
2007年1月
一、拟用导线参数
3
二、放线方案 (3)
（一）................................................ "一牵（4+4）” 展放方式4（二）“2（—牵4）同步展放方式.. (5)
（三）八牵8”同步展放方式 (6)
（四）........................................................... 放线方式比较6
三、滑车悬挂 (9)
（一）放线滑车悬挂方法9
（二）放线滑车常规挂法10
（三）......................................................... 放线滑车高挂法11
四、张力放线 (12)
（一）......................................................... 牵、张场的布置12（二）..................................................... 导引绳、牵引绳展放15附件1:存在问题及改进措施调查表. (17)
附件2：1000kV架线定额测算 (22)
附件3:张力架线设备相关情况调查表（含拟新购设备）24
、拟用导线参数
1000kV线路一般地段导线采用8*LGJ-500/45 （或LGJ-500/35 ）钢芯铝绞线，个别地段采用LGJ-630/45钢芯铝绞线。
8*LGJ-500/45 （或LGJ-500/35 ）导线物理参数见表1。
每相导线采用八分裂等距离布置，分裂间距为400mm。
为保证导线的架线质量，减少因导线初伸长等因素造成的架线后子导线弧垂不一致的现象发生，同相八根应同步展放。
表1导线物理参数
、放线方案
各公司根据1000kv导线特点，所选张力架线方案共有三种。
1. 一牵（4+4 ）”展放方式
2. 2 X（—牵4）”同步展放方式
3. 八牵8 ”同步展放方式
(一)“一牵(4+4)”展放方式
用一台牵引机，与两台四线张力机相配合，用一牵八走板和九轮放线滑车配合放线。
1、放线机具选择
(1) 主牵引机
主牵引机的额定牵引力计算：
平地段：P 刑K p T p = 8 X).2 X128.1O= 204.96 kN
山地段：P 初K p T p =8 X).3 X28.10= 307.44 kN
(2) 主张力机
主张力机的额定制动张力计算：
平地段：T= K T T P =0.12 X128.1= 15.372 kN
山地段：T= K T T P =0.18 X28.1 = 23.058 kN
(3) 牵引绳
Q P冯/5mT p=3/5 X3 X I28.1= 614.88 kN
应选择的牵引绳规格为口32编织钢丝绳，综合破断力为780kN。
(4) 导引绳
D P羽/4Q P=1/4 X)14.88= 153.72 kN
导引绳规格口18编织钢丝绳，综合破断力为185kN。
导引绳可按需要选择不同级别的导引绳。
(5) 小牵引机
P 羽/8Q P =0.125 X514.88 =76.86 kN。
(6) 小张力机
T 羽/15Q p=1/15 >614.88=41.26 kN
表2 一牵（4 + 4 ）架线施工主要工器具表
（二）“2X（—牵4）”同步展放方式
用两套“一牵四”张牵机组同步展放同相八分裂子导线，配套悬挂五轮放线滑
1、放线机具选择
主牵引机的额定牵引力计算：
平地段：
P绍».2 >28.10= 102.48 kN
山地段：
P绍».3 >28.10= 153.72 kN
表3 2 >（一牵4 ）架线施工主要工器具表
（三）“八牵”同步展放方式
与“一牵4 + 4）”展放方式相比较，“八奉”同步展放方式是用两套“四线牵张一体机”（或四套“两线牵张一体机”）代替“一牵4 & 4）”中的主牵引机。
使用特制的八轮放线滑车或九轮放线滑车，不需要使用走板。
1、放线机具选择
主牵引机的额定牵引力计算：
平地段：
P，l X）.2 X128.1O= 25.62 kN
山地段：
P，l X）.3 X128.1O= 38.43 kN
表4 八牵8架线施工主要工器具表
全新8分裂导线滑车（不带有中间轮槽）
此滑车适用于八分裂导线施工线路。
滑轮为铝合金材料，安装在轮轴上，轮槽表层为特殊橡胶环。
滑车主架为镀锌钢材料。
荷重平均在8个导线滑轮上。
如图1。
优势：比9轮滑车更轻便更小巧，因为不需要承受高负荷力的中间轮槽，每根导线只需一根小直径的钢制牵引绳。
