12V转220V交流逆变器工作原理
七款升压器12v升220v电路原理图详解
七款升压器12v升220v电路原理图详解升压器12v升220v电路其实就是一个震荡电路，就是把直流电变成交流电，然后通过变压器升压变成220V，然后在输出端接上用电器即可。
12v转220v逆变器由逆变电路、逻辑控制电路、滤波电路三大部分组成，主要包括输入接口、电压启动回路、MOS开关管、PWM控制器、直流变换回路、反馈回路、LC振荡及输出回路、负载等部分。
控制电路控制整个系统的运行，逆变电路完成由直流电转换为交流电的功能，滤波电路用于滤除不需要的信号，逆变器的工作过程就是这样子的了。
其中逆变电路的工作还可以细化为：首先，振荡电路将直流电转换为交流电;其次，线圈升压将不规则交流电变为方波交流电;最后，整流使得交流电经由方波变为正弦波交流电。
升压器12v升220v电路图(一)原理图如下图所示，采用了功率较大的三极管2N3055，而电阻只用了两个，且最好电阻的功率选大一点，这样电路的输出功率也会相应地增加，上图中用的是1W的400欧姆电阻，如果没有1W的也没关系，现在用到的最多的是1/4W的电阻，只要选择四个电阻并联大约是400Ω就可以了。
升压器12v升220v电路图(二)升压器12v升220v电路图(三)如下图，我们也可以清楚看到需的元件还有各个元件之间的连接情况，在电路功能上，除了变压器T1用来升压，电源V1用来供电之外，剩下的原件就是产生矩形波的电路。
在电阻选择上R1和R2一般在1.2k-4.7k之间，三极管无特别要求根据变压器的容量选择，容量大就用功率大点的;变压器可用普通控制变压器，只要有两组12V就行，我们这个原理图中选择器件为变压器0v-12V-12V，三极管用的达林顿管MJ11032，电阻4.7k，输出功率能够达到百瓦左右，也不算小了，不过变压器的功率要选大点了，否则输出功率没有那么大。
升压器12v升220v电路图(四)此逆变器主要由MOS场效应管，普通电源变压器构成。
其输出功率取决于MOS场效应管和电源变压器的功率。
逆变器工作原理

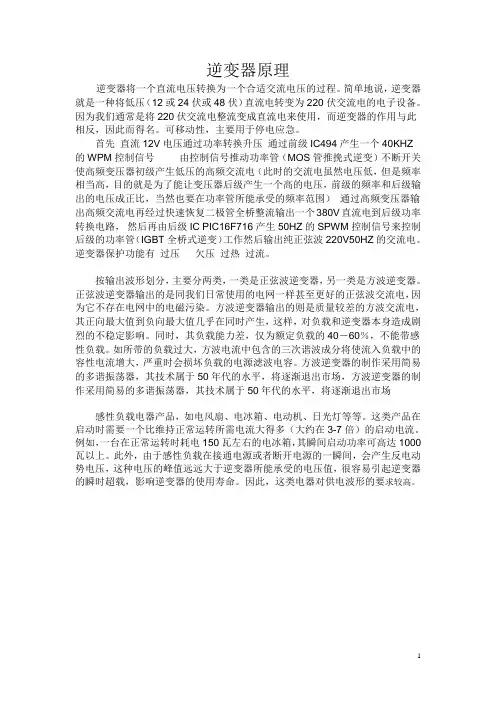

逆变器原理逆变器将一个直流电压转换为一个合适交流电压的过程。
简单地说，逆变器就是一种将低压（12或24伏或48伏）直流电转变为220伏交流电的电子设备。
因为我们通常是将220伏交流电整流变成直流电来使用，而逆变器的作用与此相反，因此而得名。
可移动性，主要用于停电应急。
首先直流12V电压通过功率转换升压通过前级IC494产生一个40KHZ的WPM控制信号由控制信号推动功率管（MOS管推挽式逆变）不断开关使高频变压器初级产生低压的高频交流电（此时的交流电虽然电压低，但是频率相当高，目的就是为了能让变压器后级产生一个高的电压，前级的频率和后级输出的电压成正比，当然也要在功率管所能承受的频率范围）通过高频变压器输出高频交流电再经过快速恢复二极管全桥整流输出一个380V直流电到后级功率转换电路，然后再由后级IC PIC16F716产生50HZ的SPWM控制信号来控制后级的功率管（IGBT全桥式逆变）工作然后输出纯正弦波220V50HZ的交流电。
逆变器保护功能有过压欠压过热过流。
按输出波形划分，主要分两类，一类是正弦波逆变器，另一类是方波逆变器。
正弦波逆变器输出的是同我们日常使用的电网一样甚至更好的正弦波交流电，因为它不存在电网中的电磁污染。
方波逆变器输出的则是质量较差的方波交流电，其正向最大值到负向最大值几乎在同时产生，这样，对负载和逆变器本身造成剧烈的不稳定影响。
同时，其负载能力差，仅为额定负载的40－60％，不能带感性负载。
如所带的负载过大，方波电流中包含的三次谐波成分将使流入负载中的容性电流增大，严重时会损坏负载的电源滤波电容。
方波逆变器的制作采用简易的多谐振荡器，其技术属于50年代的水平，将逐渐退出市场，方波逆变器的制作采用简易的多谐振荡器，其技术属于50年代的水平，将逐渐退出市场感性负载电器产品，如电风扇、电冰箱、电动机、日光灯等等。
这类产品在启动时需要一个比维持正常运转所需电流大得多（大约在3-7倍）的启动电流。
12v变220v最简单方法

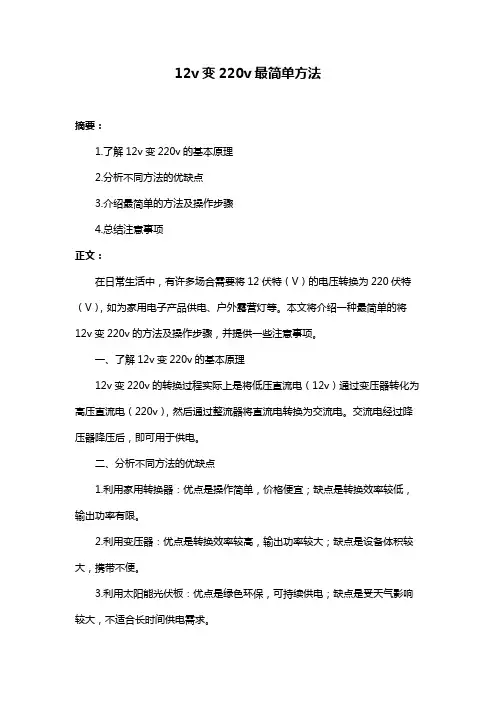

12v变220v最简单方法摘要：1.了解12v变220v的基本原理2.分析不同方法的优缺点3.介绍最简单的方法及操作步骤4.总结注意事项正文：在日常生活中，有许多场合需要将12伏特（V）的电压转换为220伏特（V），如为家用电子产品供电、户外露营灯等。
本文将介绍一种最简单的将12v变220v的方法及操作步骤，并提供一些注意事项。
一、了解12v变220v的基本原理12v变220v的转换过程实际上是将低压直流电（12v）通过变压器转化为高压直流电（220v），然后通过整流器将直流电转换为交流电。
交流电经过降压器降压后，即可用于供电。
二、分析不同方法的优缺点1.利用家用转换器：优点是操作简单，价格便宜；缺点是转换效率较低，输出功率有限。
2.利用变压器：优点是转换效率较高，输出功率较大；缺点是设备体积较大，携带不便。
3.利用太阳能光伏板：优点是绿色环保，可持续供电；缺点是受天气影响较大，不适合长时间供电需求。
三、介绍最简单的方法及操作步骤选用家用转换器作为12v变220v的最简单方法。
操作步骤如下：1.准备好12v电源（如汽车电池）、家用转换器和负载设备（如灯具、电器等）。
2.将12v电源的正负极分别连接到家用转换器的输入端。
3.将家用转换器的输出端与负载设备的电源插头相连。
4.打开负载设备，观察是否正常工作。
如发现异常，检查连接线和设备是否正常。
四、总结注意事项1.确保电源和负载设备的安全，遵循设备的使用说明。
2.避免长时间使用大功率设备，以防过热损坏设备。
3.定期检查连接线和设备，确保其完好无损。
4.在使用过程中，如发现异常声音、气味或温度，应立即停止使用并检查原因。
通过以上方法，您可以简单地将12v电压转换为220v，满足日常生活用电需求。
采用TL494的直流12V转交流220V逆变器原理
采用TL494的直流12V转交流220V逆变器原理采用TL494的直流12V转交流220V逆变器原理目前所有的双端输出驱动IC中可以说美国德克萨斯仪器公司开发的TL494功能最完善、驱动能力最强其两路时序不同的输出总电流为SG3525的两倍达到400mA。
仅此一点使输出功率千瓦级及以上的开关电源、DC/DC变换器、逆变器几乎无一例外地采用TL494。
虽然TL494设计用于驱动双极型开关管然而目前绝大部分采用MOSFET开关管的设备利用外设灌流电路也广泛采用TL494。
其内部电路功能、特点及应用方法如下 A.内置RC定时电路设定频率的独立锯齿波振荡器其振荡频率fokHz1.2/RkΩ?CμF其最高振荡频率可达300kHz既能驱动双极性开关管增设灌电流通路后还能驱动MOSFET开关管。
B.内部设有比较器组成的死区时间控制电路用外加电压控制比较器的输出电平通过其输出电平使触发器翻转控制两路输出之间的死区时间。
当第4脚电平升高时死区时间增大。
C.触发器的两路输出设有控制电路使Q1、Q2既可输出双端时序不同的驱动脉冲驱动推挽开关电路和半桥开关电路同时也可输出同相序的单端驱动脉冲驱动单端开关电路。
D.内部两组完全相同的误差放大器其同相输入端均被引出芯片外因此可以自由设定其基准电压以方便用于稳压取样或利用其中一种作为过压、过流超阈值保护。
E.输出驱动电流单端达到400mA能直接驱动峰值电流达5A 的开关电路。
双端输出脉冲峰值为2×200mA加入驱动级即能驱动近千瓦的推挽式和桥式电路。
详细内容请参考本站相关文章TL494开关集成电路原理及应用介绍图采用TL494的400W直流12V转交流220V逆变器电路 TL494的各脚功能及参数如下第1、16脚为误差放大器A1、A2的同相输入端。
最高输入电压不超过VCC0.3V。
第2、15脚为误差放大器A1、A2的反相输入端。
可接入误差检出的基准电压。
第3脚为误差放大器A1、A2的输出端。
12v转220v逆变器原理
12v转220v逆变器原理12V转220V逆变器是一种电子装置，可将来自12V直流电源的电能转换为220V交流电。
逆变器的原理基于电力电子学中的相关理论和技术，主要包括以下几个方面：电压升压、直流到交流的转换和电子开关的控制。
首先，为了将12V的低电压升至220V的高电压，逆变器中通常采用变压器。
变压器通过电磁感应的原理，利用绕组之间的磁耦合和功率守恒的原理，将输入端的电压转换成输出端所需的电压。
具体来说，输入端的12V直流电流经过一个直流控制开关变成了交流电流，然后通过变压器的输、出绕组，继而通过输出端加载负载。
变压器的绕组比例决定了输入电压和输出电压的关系。
其次，为了实现直流到交流的转换，逆变器中一般采用交流电压的三相或单相的形式输出。
具体来说，逆变器中有一个双向的电子开关，通过控制开关的通断，可以实现对负载电压的正向和反向的调整，从而形成交流电信号。
这里需要注意的是，通断控制的频率决定了输出交流电的频率，常见的有50Hz和60Hz。
最后，为了实现电子开关的控制，逆变器还需要配备相关的控制电路。
控制电路一般会监测输入端的电压、输出端的负载情况以及逆变器本身的工作状态，并根据这些信息来控制电子开关的通断时间。
常见的控制方法有脉宽调制（PWM）和脉冲频率调制（PFM）。
在PWM方法中，根据输出电压与设定值的差异，控制开关的通断时间比例，从而调整输出电压的大小。
而在PFM方法中，根据输出电压的变化速度，控制开关的通断频率，从而调整输出电压的波形质量。
除了以上的基本原理，12V转220V逆变器还需要考虑一些其他的电路和保护功能，例如电压稳定控制、过载保护、温度保护等，以确保逆变器的稳定工作和可靠性。
综上所述，12V转220V逆变器通过电压升压、直流到交流的转换和电子开关的控制，将低电压的直流电能转换为高电压的交流电，实现了从12V直流电源到220V交流电源的转换。
这种逆变器以其小型化、高效率和灵活性等优点，在各种领域中广泛应用。
电源逆变器的工作原理

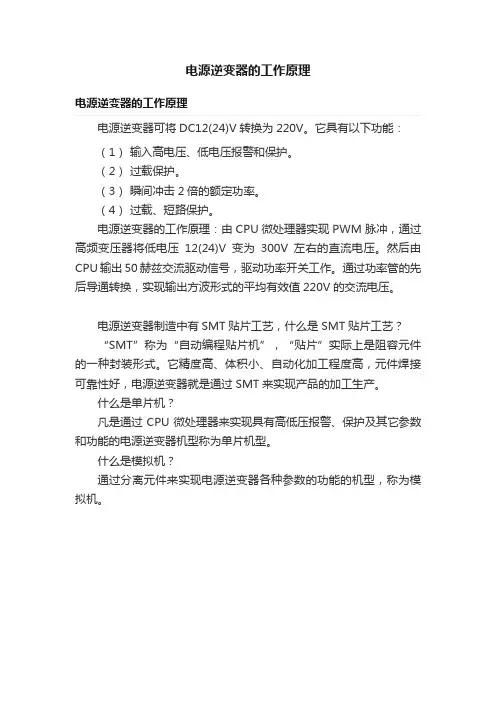

电源逆变器的工作原理
电源逆变器可将DC12(24)V转换为220V。
它具有以下功能：
（1）输入高电压、低电压报警和保护。
（2）过载保护。
（3）瞬间冲击2倍的额定功率。
（4）过载、短路保护。
电源逆变器的工作原理：由CPU微处理器实现PWM脉冲，通过高频变压器将低电压12(24)V变为300V左右的直流电压。
然后由CPU输出50赫兹交流驱动信号，驱动功率开关工作。
通过功率管的先后导通转换，实现输出方波形式的平均有效值220V的交流电压。
电源逆变器制造中有SMT贴片工艺，什么是SMT贴片工艺？
“SMT”称为“自动编程贴片机”，“贴片”实际上是阻容元件的一种封装形式。
它精度高、体积小、自动化加工程度高，元件焊接可靠性好，电源逆变器就是通过SMT来实现产品的加工生产。
什么是单片机？
凡是通过CPU微处理器来实现具有高低压报警、保护及其它参数和功能的电源逆变器机型称为单片机型。
什么是模拟机？
通过分离元件来实现电源逆变器各种参数的功能的机型，称为模拟机。
DC12-AC220
DC12V→AC220V逆变电路这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
工作原理这里我们将详细介绍这个逆变器的工作原理。
方波信号发生器（见图3）图3这里采用六反相器CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC。
图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率f min=1/2.2×4.3×103×2.2×10-6=48.0Hz。
由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地避免影响其它电路。
场效应管驱动电路。
图4由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。
如图4所示。
MOS场效应管电源开关电路。
这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。
图5MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field Effect Transistor（金属氧化物半导体场效应管）的缩写。
它一般有耗尽型和增强型两种。
本文使用的为增强型MOS 场效应管，其内部结构见图5。
它可分为NPN型PNP型。
NPN型通常称为N沟道型，PNP型也叫P沟道型。
由图可看出，对于N 沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。
我们知道一般三极管是由输入的电流控制输出的电流。
车载12v转220v逆变器原理
车载12v转220v逆变器原理宝子们，今天咱们来唠唠车载12V转220V逆变器这个超酷的小玩意儿的原理呀。
咱先说说这个12V是啥。
在咱的汽车里呀，有个12V的电源系统，这个就像是汽车的小能量库。
这个12V的电呢，能让咱车上的好多小电器工作，像收音机啦，小灯啦之类的。
但是呢，咱们生活里好多电器是用220V的电的呀，比如说笔记本电脑的充电器，要是直接插在12V上，那可不行，就像给小仓鼠喂大象的食物量，完全不匹配嘛。
这时候，逆变器就闪亮登场啦。
逆变器就像是一个超级翻译官，把12V这种汽车能给的“语言”，翻译成220V那种家里电器能听懂的“语言”。
那它到底是怎么做到的呢？这里面有好多奇妙的电学小魔法呢。
逆变器里面有个很重要的部分叫振荡器。
这个振荡器呀，就像一个小鼓手，不停地打着节奏。
它能把12V的直流电变成一种有规律变化的电，这种电就有点像交流电啦，不过还不是真正的220V交流电哦。
这个振荡器就像是在给12V的电做一个大变身的前奏。
然后呢，还有一个叫变压器的家伙。
这个变压器可太有趣啦，它就像一个魔法变压盒子。
它能把经过振荡器初步处理的电，进行电压的升高。
就好比把一个小矮人，一下子变成一个大巨人的高度。
不过这个过程可不是随随便便的，是按照一定的比例来变的。
通过变压器的精心操作，电压就开始朝着220V的目标靠近啦。
在这个过程中呀，还有一些其他的小零件在帮忙呢。
比如说滤波电路。
这个滤波电路就像是一个超级清洁工，把那些在变身过程中产生的杂波、乱码一样的东西都清理掉。
如果没有它呀，变出来的220V电就像一碗有沙子的粥，不纯净，会影响电器的使用呢。
它把电变得干干净净、规规矩矩的，这样就更接近咱们家里那种标准的220V 交流电啦。
等经过这一系列的操作之后呀，原本汽车里12V的电，就成功地变成了220V的电啦。
这样咱们就可以在车里使用那些需要220V电压的电器啦。
就像在汽车里创造了一个小小的家庭用电环境。
咱可以在长途旅行的时候，在车里给笔记本电脑充电，让它陪着我们一起看电影、工作；或者用个小的电热水壶，在寒冷的天气里喝上一杯暖暖的茶，是不是超级棒呢？不过呀，宝子们也要注意哦。
12伏转220伏8000w逆变器pcb文件
12伏转220伏8000w逆变器pcb文件摘要：一、引言二、12伏转220伏逆变器的原理三、8000W逆变器的性能特点四、PCB文件的设计与优化五、总结正文：一、引言随着科技的发展，人们对于电能的需求也在不断增长。
尤其是在户外或偏远地区，稳定的电力供应显得尤为重要。
为此，一种能够将12伏直流电源转换为220伏交流电源的逆变器应运而生。
本文将为您详细介绍12伏转220伏8000W逆变器的相关知识，包括其原理、性能特点以及PCB文件的设计与优化。
二、12伏转220伏逆变器的原理12伏转220伏逆变器是一种电子设备，其工作原理主要基于开关管的开通和关断。
当开关管开通时，电流从12伏直流电源流过，并在电感元件中产生磁场。
而当开关管关断时，电感元件中的磁场会驱动电流继续流动，从而形成交流电。
通过控制开关管的开通和关断时间，可以调整交流电的电压和频率。
三、8000W逆变器的性能特点8000W逆变器具有以下几个性能特点：1.高功率：8000W的输出功率可以满足大部分家庭和工业设备的用电需求。
2.高效：采用先进的电路设计，使得逆变器的转换效率高达90%以上，有效降低了能源损耗。
3.稳定：采用高品质的电子元件，保证了设备在各种工况下的稳定运行。
4.安全：具备过载、过压、短路等多种保护功能，确保设备和使用者的安全。
四、PCB文件的设计与优化PCB（Printed Circuit Board，印刷电路板）文件是逆变器电路的重要组成部分。
一个优秀的PCB文件不仅能够确保电路的稳定运行，还能够提高生产效率。
在设计PCB文件时，需要考虑元件布局、线路走向、接地处理等因素。
通过对PCB文件进行仿真和优化，可以有效减少实际生产中的问题，提高产品质量和可靠性。
五、总结12伏转220伏8000W逆变器是一种高效、稳定的电力转换设备，广泛应用于家庭、工业、交通等领域。
12v逆变器原理
12v逆变器原理12V逆变器是一种电子设备，它的主要作用是将直流电（DC）转换为交流电（AC），从而使得我们可以在没有交流电源的地方使用交流电设备。
逆变器的运行原理主要涉及到三个主要的部分：输入直流电源、逆变器芯片（控制器）和输出交流电。
首先，输入直流电源是逆变器的起始点。
当我们将12V的直流电源连接到逆变器的输入端时，逆变器将开始工作。
接下来是逆变器芯片或控制器的作用。
逆变器芯片是一个关键的元件，它负责将直流电转换为交流电。
在逆变器芯片中，有一个高频开关，它通过控制开关的开关状态来改变其输出。
逆变器芯片具有脉宽调制（PWM）的功能，这意味着它可以根据需要改变输出波形的占空比和频率。
当直流电通过逆变器芯片时，它首先被转换为高频脉冲电流。
这些高频脉冲电流具有开关频率，并被传输到一个高频变压器中。
在高频变压器中，高频脉冲电流被变压器的绕组转换为所需的交流输出电压。
变压器的绕组比例决定了输出电压的大小。
同时，逆变器芯片根据需要改变高频脉冲的占空比和频率，从而调整输出波形的形状和频率。
最后，输出交流电被提供给逆变器的输出端，从而可以供给交流电设备使用。
除了上述基本原理，逆变器还可能包含其他辅助电路以提供额外的功能和保护。
例如，逆变器可能包括过载保护电路，以防止输出电流超过逆变器的额定功率。
还可能包括过压保护电路，以防止输出电压超过设定范围。
此外，逆变器还可能包括输入电压过低保护电路，以防止逆变器在输入电压低于额定值时无法正常工作。
总结来说，12V逆变器的运行原理主要涉及到输入直流电源、逆变器芯片和输出交流电。
输入直流电经过逆变器芯片，被转换为高频脉冲电流，然后通过高频变压器转换为所需的交流输出电压，并最终提供给交流电设备使用。
逆变器可能还包括其他辅助电路以提供额外的功能和保护。
这种原理使得逆变器成为一种重要且常用的电子设备，可以实现在没有交流电源的地方使用交流电设备的需求。
12v变220v原理
12v变220v原理
12V变220V的原理是通过电路中的变压器将12V的直流电源转换为220V的交流电源。
变压器通过两个密集绕组（即主回路与次回路）之间的电磁感应原理来转换电压。
首先，将12V直流电源连接到变压器的主回路中，然后通过变压器的次级回路将电流引出。
主回路和次回路是自然独立的，但它们连接在一起通过铁芯进行电磁感应转换。
在电流流经主回路时，会引发磁通，这个磁通会穿透整个铁芯，并产生相对的磁通。
这个产生的磁通被次回路感应，并产生电压。
由于主回路的环绕体积比较小，所以产生的电压较小，而次回路的环绕体积比较大，因此产生的电压也比较大。
通过调整变压器的匝数比例，就可以使输出的电压与输入的电压之间产生比例关系。
因此，变压器可以将12V直流电源转换为220V的交流电源。
需要注意的是，变压器只能转换交流电源，而不能转换直流电源。
12V转交流220V逆变器工作原理
12V转交流220V逆变器工作原理1.直流电压转换：首先，将输入的12V直流电压通过一个电路进行转换，将低电压转换为更高的直流电压。
这通常使用直流-直流变换器实现，其中包含一个变压器、整流器和滤波器。
变压器将输入的12V电压提升到更高的电压水平，然后通过整流器将交流电转换为直流电，并通过滤波器去除电压中的脉动。
2.交流逆变：接下来，经过直流电压转换的输出被输入到一个交流逆变器中。
逆变器的作用是将直流电转换为交流电，通常为标准的220V50Hz交流电。
逆变器使用一个叫做全桥逆变器的电路，其中包含四个开关管（MOSFET或IGBT）和一个输出变压器。
开关管通过不断地打开和关闭来改变直流电的极性，从而产生交流电。
3.电压调节：为了确保输出的交流电的稳定性，逆变器还包括一个电压调节回路。
这个回路通过监测输出电压的水平，并调节开关管的开关频率和占空比以控制输出电压的大小。
当输出电压低于设定值时，开关管的开关频率和占空比会增大，以增加输出电压。
相反，当输出电压高于设定值时，开关频率和占空比会减小，以降低输出电压。
4.保护功能：逆变器还具有各种保护功能，以确保设备的安全运行。
其中包括输入过压保护、输入欠压保护、过载保护和过热保护。
当检测到这些异常情况时，逆变器会立即采取措施来断开输出电路，以防止设备受到损坏。
综上所述，12V转交流220V逆变器通过直流电压转换、交流逆变、电压调节和保护功能等步骤，将低直流电压转换为高交流电压。
它在应急电源、太阳能发电系统、汽车电子设备等领域有广泛的应用。
一例12v直流电逆变220v交流电的电路图，附逆变器的设计方法
一例12v直流电逆变220v交流电的电路图，附逆变器的设计
方法
12v直流电逆变220v交流电电路图
220V交流电变为12V直流电的过程，称为降压整流；12V直流电变为220V交流电过程，称为逆变升压。
如果要将12V直流电变为220V交流电，那么就需要用到逆变器，逆变器将直流电变为振荡的交流电压，然后通过变压器把电压升高到220V。
逆变器的设计：一个简单的逆变器，只要用三极管组成振荡电路，再用变压器升压即可。
注意，一定要用大功率的三极管。
或用专用PWM芯片来做振荡电路，再推动大功率的MOS管，然后用变压器把电压升高。
用SG3525可靠性更高，频率可调节，并且有过流保护功能。
也可以网上直接购买一个现成的逆变器来使用，或自己钻研下自制一个也是可以的。
12v变220v最简单方法
12v变220v最简单方法
摘要：
1.转换原理介绍
2.所需材料清单
3.操作步骤详解
4.安全注意事项
正文：
随着科技的不断发展，人们在生活中常常需要将12V电压转换为220V电压。
这里为您介绍一种最简单的转换方法，帮助您轻松实现电压转换。
一、转换原理介绍
12V电压转换为220V电压，实际上是通过变压器进行升压。
变压器利用电磁感应原理，在不同线圈之间传递电压，实现电压变换。
二、所需材料清单
1.变压器：选择适合您需求的变压器，功率应大于所需负载的功率。
2.开关：用于控制电源的开关，建议选择带有漏电保护功能的开关。
3.电线：根据实际需求选择合适规格的电线，确保电线能承受所需电流。
4.接头：用于连接电线和设备接头的配件。
三、操作步骤详解
1.首先，将12V电源接入变压器的输入端。
2.然后，将变压器的输出端与开关相连。
3.接着，将开关的另一端与220V电源插座相连。
4.最后，将负载设备连接到变压器的输出端。
四、安全注意事项
1.操作前确保电源已经关闭，以免发生意外触电。
2.请使用符合国家标准的电器设备，确保设备安全可靠。
3.操作过程中，尽量避免用手触摸电线和设备接头，以免发生触电。
4.定期检查电线、开关和变压器的状态，发现损坏或故障及时更换。
5.避免在潮湿环境下操作，确保设备干燥。
通过以上步骤，您可以顺利地将12V电压转换为220V电压。
在操作过程中，请务必遵循安全注意事项，确保您和他人的安全。
12V转交流220V逆变器工作原理
电路图(1)工作原理：这里我们将详细介绍这个逆变器的工作原理。
一、方波的产生这里采用CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的震荡频率不稳。
电路的震荡是通过电容C1充放电完成的。
其振荡频率为f=1/。
图示电路的最大频率为：fmax=1/—6=，最小频率为fmin=1/—6=。
由于元件的误差，实际值会略有差异。
其它多余的发相器，输入端接地避免影响其它电路。
图2二、场效应管驱动电路。
由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。
如图3所示。
图3三、场效应管电源开关电路。
场效应管是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS场效应管的工作原理。
MOS场效应管也被称为MOS FET，即Metal Oxide Semiconductor Field Effect Transistor(金属氧化物半导体场效应管)的缩写。
它一般有耗尽型和增强型两种。
本文使用的是增强型MOS场效应管，其内部结构见图4。
它可分为NPN型和PNP型。
NPN型通常称为N沟道型，PNP型通常称P沟道型。
由图可看出，对于N沟道型的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。
我们知道一般三极管是由输入的电流控制输出的电流。
但对于场效应管，其输出电流是由输入的电压(或称场电压)控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。
图4为解释MOS场效应管的工作原理，我们先了解一下仅含一个P—N结的二极管的工作过程。
如图5所示，我们知道在二极管加上正向电压(P端接正极，N端接负极)时，二极管导通，其PN结有电流通过。
这是因在P型半导体端为正电压时，N型半导体内的负电子被吸引而涌向加有正电压的P型半导体端，而P型半导体端内的正电子则朝N型半导体端运动，从而形成导通电流。
12v转220v逆变器原理
12v转220v逆变器原理逆变器是一种将直流电转换成交流电的电子设备。
在很多场合，我们需要使用交流电，但是有时候只能获取到直流电，这时候就需要使用逆变器来将直流电转换成交流电。
逆变器的原理其实并不复杂，下面我们来详细介绍一下。
首先，逆变器的核心部件是晶体管。
晶体管是一种半导体器件，它具有放大电流和控制电流的功能。
在逆变器中，晶体管会根据一定的控制信号来控制电流的通断，从而实现对输入直流电的转换。
除了晶体管，逆变器中还包括了电容器、电感等元件，它们共同构成了逆变器的电路结构。
当直流电输入到逆变器中时，首先会经过一个整流器，将交流电转换成直流电。
然后，直流电会经过一个逆变器电路，这个电路中包括了多个晶体管和其他元件。
在逆变器电路中，晶体管会根据控制信号来进行开关，从而使得电流在电路中流动，最终输出为交流电。
逆变器的输出交流电的频率和电压可以通过控制信号来进行调节。
通过改变晶体管的开关频率和占空比，可以实现对输出交流电的频率和电压的调节。
这样，逆变器就可以适应不同的使用场合和需求。
在逆变器中，控制信号的产生通常通过微处理器或者其他控制电路来实现。
这些控制电路会根据输入的参数和用户的设定来生成相应的控制信号，从而控制逆变器的工作状态。
总的来说，逆变器的原理就是通过晶体管等元件对输入的直流电进行控制和调节，最终实现对输出的交流电的转换。
通过控制信号的调节，可以实现对输出交流电的频率和电压的调节，从而适应不同的使用需求。
希望通过本文的介绍，你能对12v转220v逆变器的原理有一个更加清晰的认识。
逆变器在现代生活中有着广泛的应用，它为我们提供了便利，也给我们的生活带来了很多便利。
逆变器的原理虽然看似复杂，但实际上是建立在一些基础的电子原理之上，只要我们能够理解这些原理，就能够更好地理解逆变器的工作原理。
高效直流12V转交流220V逆变电源设计
目录摘要 (1)ABSTRACT............................................................ .. (2)第一章绪论 (3)第1.1节逆变器的定义 (3)第1.2节逆变器主电路的基本形式 (7)第二章逆变器主电路设计 (7)第2.1节逆变器主电路比较 (7)第2.2节逆变电源的系统结构 (11)第2.3节直流升压电路设计 (12)第2.4节逆变电路设计 (18)第三章逆变系统 (20)第3.1节太阳能逆变电源的设计要求 (20)第3.2节逆变主电路架构及功能 (20)第3.3节逆变控制方式 (21)第3.4节高频变压器设计 (24)第3.5节输出LC滤波器设计 (29)第3.6节全桥型逆变主电路元器件参数的确定 (30)第四章辅助电路、保护电路及系统抗干扰设计 (32)第4.1节辅助电源设计 (32)第4.2节保护电路设计 (34)第4.3节系统的抗干扰技术 (36)第五章研究总结与展望 (38)参考文献 (39)致谢 (40)高效直流12V转交流220V逆变电源设计摘要数字化控制以控制简单、灵活，输出性能更稳定，可以实现模拟控制所不能达到的控制等诸多优势成为电源研究领域的一大热点。
本文介绍了一种以车载高频链逆变电源为模型的逆变器。
车载逆变电源可以把汽车蓄电池的12V直流电转变成大多数电器所需要的220V交流电，系统硬件部分主要包括输出电压、直流母线电压、输出电流的采样和处理，PWM驱动信号的驱动电路，输出滤波环节，出于安全性考虑加入了短路、过压、欠压、过载、温度等保护电路。
系统软件部分则包括SPWM波的生成，闭环控制，及过载保护等。
电路主体逆变方案为-DC(低压)/DC(高压)/AC(高频SPWM脉冲)。
该方案虽然有三个功率变换环节，但其原理简单，实现的技术成熟，并且能较好地实现高频链和SPWM逆变器的结合，产生谐波含量低的工频正弦波输出，并用PSPICE对逆变部分进行了仿真，对输出滤波器参数设定和死区效应进行了分析。
教你仅用四个元件做一个逆变器12v转220v，电路经过检测
教你仅用四个元件做一个逆变器12v转220v，电路经过检测在之前我们发布的很多关于逆变器的文章都只是理论讲解很少去实践，其中一个很重要的原因就是我没有材料，我也很想为大家去检测一下电路的可行性，自己动手的制作成功的那个心情是买多少成品都无法比拟的，我们这次制作的主题仍然是怎么简单怎么来，这个电路经过改善已经测试成功，我也把测试结果分享给大家。
逆变器原理图上图既是我们逆变器原理图，这次的原理图和上次有很大差别，包括核心元件，这次我们用的功率较大的三极管2N3055，只用了两个电阻，最好我们电阻的功率选大一点，这样我们这个电路的输出功率也会相应地增加，我们这个电路图中用的是1W的400欧姆的电阻，如果没有1W的也没关系，现在用到的最多的是1/4W的电阻，我们只要选择四个电阻并联大约是400Ω就可以了。
上图是我们不太容易见到的两个元件，第一张图片既是带轴头的变压器，我没有大功率的变压器，这个变压器的功率是10W，功率太小了几乎驱动不了什么负载，大家做出来之后可以用LED灯去测试，这个我也没有，小编我很穷，变压器今天刚拍了一个大功率的还在路上，等来到之后我会给大家拍一个视频。
很多朋友想知道这个工作原理，其实这就是一个震荡电路，也就是把直流电变成交流电，然后我们通过变压器升压变成220v，在输出端接上用电器就可以了，当然我们就这几个元件做出来的逆变器，输出波形肯定没有电网标准，不过驱动一下电灯泡是足够了。
这是我们使用的12V电源，输出功率可以达到65W，在电源中算是大的啦，如果大家家里有更大功率的太阳能板或电源的话，也可以直接使用，不过要注意电压要是12V，找到这些元件之后我们就把电路连接起来吧。
逆变器实际连接这个是我们实际连接电路图，元件就那么多，大家也可以看到电阻我也是用四个1/4W的电阻并联起来的，但是我这款变压器的功率太低了，这四个元件并联也属于大材小用，我们照着原理图把元件进行电气连接，最后检查无误后就可以通电了，大家一定要注意，输出端电压已经超过人的安全电压了，大家要做好安全措施。
12v转220v逆变器工作原理
12v转220v逆变器工作原理12V转220V逆变器是一种电子设备，它的工作原理是将直流电源（12V）转换为交流电源（220V）。
本文将详细介绍12V转220V 逆变器的工作原理及其应用。
一、工作原理12V转220V逆变器主要由输入端、输出端、控制电路和逆变电路组成。
当直流电源（12V）输入到逆变器时，控制电路负责对输入电压进行检测和处理，然后通过逆变电路将直流电源转换为交流电源（220V）。
逆变电路通常由多个功率器件（如晶体管、MOS管、IGBT等）组成，这些器件通过开关控制来改变电路中电压和电流的方向，从而实现逆变的功能。
逆变器的控制电路采用微处理器或其他控制芯片来实现，可以根据输入电压的变化实时调整逆变电路的工作状态，以保证输出电压的稳定性和纹波度。
在逆变电路中，控制电路通过不断开关功率器件来控制输出电压的波形和频率，从而实现将直流电源转换为交流电源的目的。
逆变器还可以通过电池供电，以应对停电等紧急情况。
二、应用领域12V转220V逆变器在很多领域都有广泛的应用。
其中，家庭和商业用途是最常见的。
在家庭中，逆变器可以将汽车电池或太阳能电池等低压直流电源转换为高压交流电源，供应家庭电器使用。
商业用途包括餐饮业、旅游业、户外活动等，逆变器可以为这些场所提供电力支持，满足各类设备的电能需求。
逆变器还广泛应用于汽车领域。
在汽车中，逆变器可以将车载电池的直流电源转换为交流电源，以供电蓝牙耳机、手机充电器、笔记本电脑等设备使用。
逆变器还常用于农村地区的电力供应，可以将太阳能电池或风力发电机等低压直流电源转换为高压交流电源，为农村地区提供稳定可靠的电力。
总结：12V转220V逆变器是一种可以将直流电源（12V）转换为交流电源（220V）的电子设备。
其工作原理是通过控制电路和逆变电路将直流电源转换为交流电源，以满足不同领域的电能需求。
逆变器在家庭、商业和汽车领域都有广泛的应用，为各类设备提供稳定可靠的电力支持。
12V至220V逆变器电路
