井巷工程课程设计正文张一伟

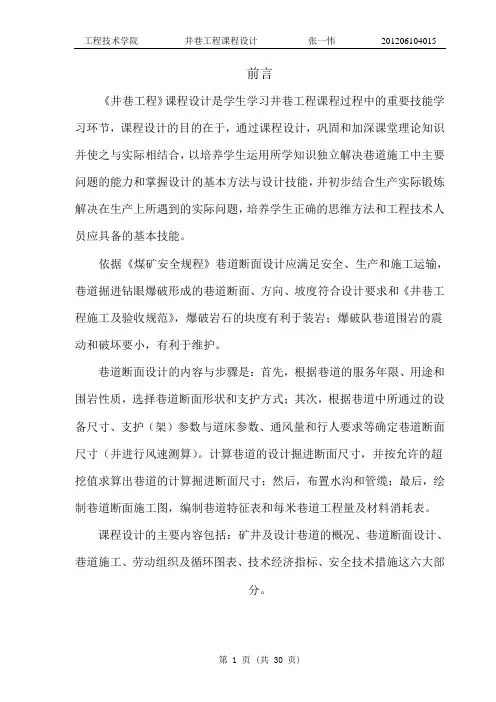

前言

《井巷工程》课程设计是学生学习井巷工程课程过程中的重要技能学习环节，课程设计的目的在于，通过课程设计，巩固和加深课堂理论知识并使之与实际相结合，以培养学生运用所学知识独立解决巷道施工中主要问题的能力和掌握设计的基本方法与设计技能，并初步结合生产实际锻炼解决在生产上所遇到的实际问题，培养学生正确的思维方法和工程技术人员应具备的基本技能。

依据《煤矿安全规程》巷道断面设计应满足安全、生产和施工运输，巷道掘进钻眼爆破形成的巷道断面、方向、坡度符合设计要求和《井巷工程施工及验收规范》，爆破岩石的块度有利于装岩；爆破队巷道围岩的震动和破坏要小，有利于维护。

巷道断面设计的内容与步骤是：首先，根据巷道的服务年限、用途和围岩性质，选择巷道断面形状和支护方式；其次，根据巷道中所通过的设备尺寸、支护（架）参数与道床参数、通风量和行人要求等确定巷道断面尺寸（并进行风速测算）。计算巷道的设计掘进断面尺寸，并按允许的超挖值求算出巷道的计算掘进断面尺寸；然后，布置水沟和管缆；最后，绘制巷道断面施工图，编制巷道特征表和每米巷道工程量及材料消耗表。

课程设计的主要内容包括：矿井及设计巷道的概况、巷道断面设计、巷道施工、劳动组织及循环图表、技术经济指标、安全技术措施这六大部

第一章矿井及设计巷道的概况

灵泉煤矿，煤层赋存简单, 属低瓦斯矿井，煤炭属于不易自燃煤质。运输大巷流水量为500m3/h ，矿井的开拓方式为立井多水平分区式开拓。

该巷道为运输大巷，服务年限在28 年，主要用于煤炭、矸石、材料、设备、人员的运输。井田走向9.8km，倾向宽3.4km, 井田面积

33.32km2。年设计能力180万吨，低瓦斯矿井，中央分区式通风，现在正开采一水平，通过该大巷的流水量为500m3/h, 采用ZK14—9/550 架线式电机车牵引，运煤采用5 吨矿车运输，辅助运输为900mm轨距，1.5 吨矿车，该大巷穿过中等稳定的岩层，岩石坚固性系数f=5 ～6, 需要通风的风量为62m3/s, 巷道内敷设一趟200mm的压风管和一趟直径为100mm的水管。

水沟布置在人行侧，水沟应砌碹，材料的消耗为盖板的钢筋和混凝土，水沟的混凝土。

巷道的掘进采用光面爆破和锚喷支护并行，在钻眼爆破中采用风动凿岩机，型号为YT-24，二号岩石抗水硝铵炸药。

施工实行四六制作业方式，每四个班为一个循环。巷道为双轨运输大巷，掘进中的排矸采用活动式错车场调车法，耙斗式装岩机，有利于提高装岩效率。

矿井的排水在巷道的掘进中采用局部水泵和水沟的排放措施。

经济技术指标：服务年限在28 年，各项费用包括材料费、设备折旧费、工资费、总挖掘工程量、掘进成本等。井巷施工的月进度为180m。

第二章巷道断面设计

2.1巷道断面的设计依据

2.1.1巷道的名称和用途该巷道为一水平运输大巷，主要用于煤炭、矸石、材

料、人员的运输

以及行人，通风和安全设施及设备安装、检修、施工等。

2.1.2通过巷道的运输设备类型及特征通过巷道的运输设备主要为电机车，采用ZK14—9/550 架线式电机车牵引，运煤采用5 吨矿车运输，辅助运输为900mm轨距，1.5 吨矿车。

2.1.3通过巷道的管线敷设情况，风量大小及排水量大小管道布置的原则，主要是保证安全和便于安装、检修。管道敷设在人行道侧的顶部，动力电缆敷设在非人行道的一侧，并保证车辆掉道时不受撞击，而且电缆挂在掉落时不至于掉在轨道或输送机上，所以悬挂高度一般为1.7 ～2.0m. 通讯、信号电缆挂在人行道的一侧，敷设在管子上方，并保证在0.3m 以上的距离。

通过的风量为62m3/s, 排水量为500m3/h 。

2.1.4对巷道坡度的要求此巷道为运输大巷，为水平布置，故采用3‰～5‰

的坡度。

2.1.5其他要求

根据《煤矿安全规程》取巷道人行道宽880mm, 非人行侧宽400mm。两列对开列车最突出间距不小于200mm。

2.2巷道断面设计

2.2.1 选择巷道断面的形状、支护类型、支护参数

该矿井年生产能力180 万吨，此运输大巷的服务年限为28年，采用900mm轨距双轨运输大巷，其净宽在3m以上，又穿过中等稳定岩层，故巷

道断面形状为半圆拱形，且选用螺纹钢树脂锚杆与喷射混凝土支护。确定选用锚固可靠，锚固力大的树脂杆体，杆体直径为18mm每, 孔安装两个树脂药

卷，锚固长度≥ 700mm，锚固力≥ 80kN.锚杆长度2.0m，其间排距0.8m× 0.8m,托板为8mm厚150m×150m 的方形钢板，喷射混凝土层厚

T1=100mm分, 两次喷射，每次各喷50mm厚，故支护厚度

T=T1=100mm。

2.2.2确定断面尺寸⑴确定巷道净宽度B

查表知ZK14—9/550 电机车宽1335mm，高h=1550mm；5 吨矿车

宽A1=1520mm，高1550mm。

根据《煤矿安全规程》，取巷道人行道宽C=880m，m 非人行道一侧宽a=400mm。又查表可知：本巷双轨中心线b=1800mm，两电机车之间的距

离为：1800mm(- 1520/2+1520/2 mm = 280mm﹥200mm 故巷道净宽度

B=a1+b+c1=(400+1520/2)mm+1800mm(+1520/2+880) mm=4600 mm

⑵确定巷道拱高h0

半圆拱巷道拱高h0=B/2=4600/2mm=2300mm

半圆拱半径R=h0=4600/2mm=2300mm

⑶确定巷道壁高h3

①按架线电机车导电弓子要求确定h3 查表得半圆拱巷道壁高公式得

h3 h4 h c (R n)2(k b1)2

式中h 4--- 轨面起电机车架线高度，按《煤矿安全规程》h4=2000mm;

h c-- 道床总高度。查表选30kg/m 的钢轨, 再查表得h c=410mm道, 碴

高度h b=220mm;

k--- 导电弓子宽度之半，k=718mm/2=359mm取, k=360mm;

n--- 导电弓子距拱璧安全间距，取n=300mm;

b1--- 轨道中线与巷道中线间距，b1=B/2-a 1=4600mm/2-

1160mm=1140mm 故h3 2000 mm 410 mm (2300 300) 2(360 1140) 2mm 1087 mm

②按管道装设要求确定h3

h3 h5 h7 h b R2 (K m D / 2 b2)2

式中h 5—道碴面至管子底高度，按《煤矿安全规程》取h5=1800mm；

h7—管子悬吊件总高度，取h7=900mm;

m—导电弓子距管子间距，取m=300mm;

D—压气管法兰盘直径，D=335mm;

b2—轨道中线与巷道中线间距，b2=B/2-c 1=4600mm/2-

1640mm=660mm;

故 h3 1800mm 900mm 220mm 23002 (360 300 335/ 2 660)2mm 1166mm

③按人行高度要求确定h3

h 3 1800 h b R 2 ( R j ) 2

式中j —距巷道壁的距离。距墙壁j 处的巷道有效高度不小于1800mm。

j ≥ 100mm，一般取j=200mm.
