浅谈虹吸式屋面雨水排放系统施工注意事项

浅谈虹吸式屋面雨水排放系统施工注意事项摘要：分析了虹吸式屋面雨水排放系统的工作原理、特点、以及施工中的注意事项，从而为类似屋面雨水排放系统工程的施工提供一定的参考。

关键词：虹吸式屋面雨水排放系统；虹吸雨水斗；工作原理；管材；施工技术一、系统原理特点虹吸式屋面雨水排放系统是一个由防漩涡雨水斗、无坡度悬吊的高密度聚乙烯管、悬吊装置、雨水立管、雨水出户管组成的屋面排水系统。

虹吸是利用重力作用，在管道内产生局部真空，而产生虹吸现象。

它通过利用能隔离空气的雨水斗实现水、气分离，开始时由于重力作用雨水不断流向管内，使管道内逐渐产生真空。

当管中的水流呈现压力流状态时，形成虹吸效应（密闭的管道系统内形成满流状，雨水因重力作用在立管处跌落产生虹吸）。

不断进行排水。

虹吸（屋面雨水）排水系统，是经过精密的水力计算，设计的能充分利用水的动能，在密闭的管道系统中产生连续不断的虹吸作用，实现快速、高效的排除屋面雨水。

与传统重力流排水方式相比较其优点更为突出，具体表现有以下几点：管道无需坡度敷设、降低管材的管径、现场施工量减少、更少的材料、节省安装空间、管道具有自洁能力、从设计到施工简单快捷。

二、施工注意事项1、屋面雨水排水系统安装前。

施工前我们对图纸进行认真会审对图纸中未明确的或与建筑结构有矛盾处及时提交设计、监理、业主一同协商，并请虹吸雨水斗厂家一起解决。

在管道穿过楼板处预留孔洞在屋面结构施工时，配合钢构施工，预留好符合雨水斗安装孔洞或直接将雨水斗安装在屋面天沟中。

预埋时留出屋面找平层厚度，按水施图预留位置。

2、雨水斗安装。

虹吸式雨水斗斗体材质一般可采用铸铁、铝合金钢、不锈钢、高密度聚乙烯和聚丙烯（并带有防涡流装置）。

设置于屋面上的虹吸式雨水斗其接触片材质应和屋面防水材料相对应，对于采用沥青作为防水材料的屋面可采用不锈钢的接触片。

设置于天沟内的虹吸式雨水斗应带连接片，连接片材质应根据天沟材质确定。

雨水斗与屋面或天沟应可靠连接、密封。

压力流(虹吸式)雨水排水系统的原理及安装分析

压力流（虹吸式）雨水排水系统的原理及安装分析摘要：随着建筑行业的迅速发展，压力流（虹吸式）雨水排水系统也到了更加广泛的应用。

本文就对此系统的工作原理、安装等进行了详细的分析，希望相关人士借鉴。

关键词：压力流（虹吸式）；雨水排水系统；原理；安装随着社会经济的发展，建筑行业得到了更大的发展空间，大型建筑更加频繁的出现在了人们的眼前，随之出现的还有大面积屋面雨水的排放。

由于普通的PVC管已经满足不了水量的排放要求，这也给大面积屋面排水造成了极大的影响。

要想将大面积屋面上的水量及时排出，则需要设置更多的雨水管道，这不但占用了建筑内部的空间，还对建筑的美观性造成了影响。

将压力流（虹吸式）雨水排水系统应用在其中，便能很好的解决上述的各种问题。

1、压力流（虹吸式）雨水排水系统的运行原理压力流（虹吸式）雨水排水系统的组成包括：虹吸式雨水斗、雨水悬吊管、雨水立管、埋地管、出户管。

压力流（虹吸式）雨水排水系统其原理是对进入雨水斗的水流量进行控制，同时对水流的流态进行调节，在减少旋涡的同时，减少雨水进入排水系统时带入的空气量，进而保证系统中排水管道呈现在满流的状态。

从雨水斗连接管以下，管道内的压力为负压，当雨水连续流过雨水悬吊管时，在转入雨水立管的过程中，会出现跌落，此时也就是充分的利用了屋面的高度和雨水的重力势能，进而形成虹吸作用，此时悬吊管与立管交叉点处的管道内的负压达到最大值，处在屋面的雨水就会管道内的负压所抽吸，以满流状态，用较高的流速将雨水快速的排泄出来，然后悬吊管与立管交叉点处的管道内的负压逐渐减小，直到消失，当管道内的压力为0时，其内部水流的状态就会转变为重力流。

要注意，在降雨的过程中，压力流（虹吸式）雨水排水系统管道内的压力、水流的状态等并不是静止不变的，其均会随着降雨量的大小而发生着变化，在降雨的初期，雨量较小，此时悬吊管内所存在的是一种自由表面的波浪流，而渐渐的随着降雨量的增加，悬吊管内的波浪流会逐渐变为脉动流，使管内出现满管气泡流，一直到出现单相流，满管气泡流才会消失。

涨知识,给水排水-虹吸雨水排水原理

涨学问，给水排水|虹吸雨水排水原理形成原理：利用屋面与地面高差产生的能量，在屋面积水达到肯定高度时，使得管道内不进入空气，以满管流状态（即虹吸状态）排水时产生负压，管道内形成抽吸作用将雨水快速排掉。

实现：基于形成原理，利用“伯努利”方程，经过缜密计算，有效掌控和平衡管道内雨水的流速、压力，使得雨水管道在短时间内达到满管流状态（即虹吸状态），快速将雨水排出室外。

一、虹吸排水系统原理虹吸屋面雨水排放系统采纳特别设计的雨水斗，使雨水在很浅的天沟水深下，即可在管道中形成满流状态。

利用建筑物的高度和落水具有的势能，在管道中造成局部真空，使雨水斗及水平管内的水流获得附加的压力而形成虹吸现象。

利用虹吸作用，极大地加速水在排水管内的流速，快速排放屋面雨水。

二、虹吸排水系统构成虹吸式屋面雨水排水系统由防漩涡雨水斗、雨水悬吊管、雨水立管、埋地管、雨水出户管、45度弯头、偏心异径短束节、Y型顺水三通以及一些辅料构成（管道设计必需充足当地国家规范并能防范正、负压力的管道系统均可用于虹吸系统排水管道。

比如ABS、PVC、HDPE、PP、铜管、钢管和铸铁管都大量成功地用于UV系统）。

三、虹吸排水系统演示降雨初期，雨量一般较小，悬吊管内是一有自由液面的波浪流→→随着降雨量的加添，管内渐渐呈现脉动流，拔拉流→→降雨量再增大，系统显现间歇式虹吸现象,显现满管气泡流和满管汽水混合流,并渐渐趋于稳定→→降雨量进一步增大，系统达到设计状态，显现水的单向流状态,稳定且全面的系统虹吸形成；实在形成的图如下：↓↓↓↓↓↓四、虹吸排水系统的优势传统重力排水系统：横管需要肯定坡度立管较多，影响美观管道和配件使用量大，使用寿命较短大范围的地面开挖工作，现场施工量大，后期装修费用较高。

虹吸雨水排放系统：横管不需要坡度、管径较小，便于建筑处理、削减立管和雨水斗数量、系统寿命长、最小的地面开挖工作，雨水井少、施工简单快捷、可节省大量装修费用。

五、虹吸排水与重力排水的比较传统重力式雨水排放系统是利用雨水本身重力作用，由屋面雨水斗需经过排水系统自流排放。

虹吸式与重力流排水区别

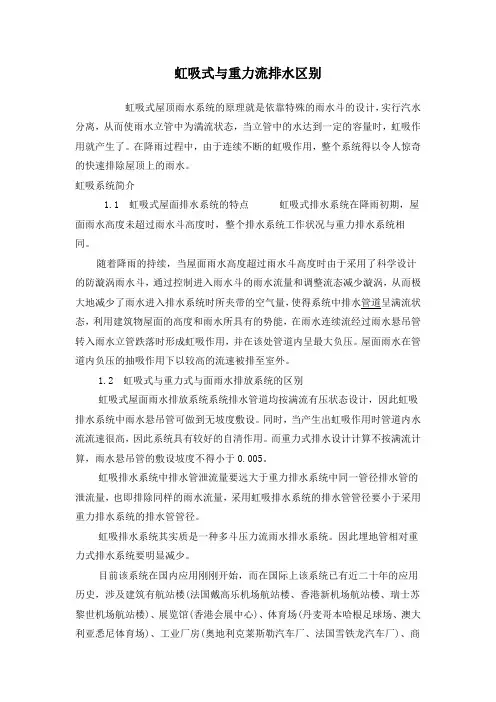

虹吸式与重力流排水区别虹吸式屋顶雨水系统的原理就是依靠特殊的雨水斗的设计，实行汽水分离，从而使雨水立管中为満流状态，当立管中的水达到一定的容量时，虹吸作用就产生了。

在降雨过程中，由于连续不断的虹吸作用，整个系统得以令人惊奇的快速排除屋顶上的雨水。

虹吸系统简介1.1 虹吸式屋面排水系统的特点虹吸式排水系统在降雨初期，屋面雨水高度未超过雨水斗高度时，整个排水系统工作状况与重力排水系统相同。

随着降雨的持续，当屋面雨水高度超过雨水斗高度时由于采用了科学设计的防漩涡雨水斗，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，利用建筑物屋面的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内呈最大负压。

屋面雨水在管道内负压的抽吸作用下以较高的流速被排至室外。

1.2 虹吸式与重力式与面雨水排放系统的区别虹吸式屋面雨水排放系统系统排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度敷设。

同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。

而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于0.005。

虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，也即排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。

虹吸排水系统其实质是一种多斗压力流雨水排水系统。

因此埋地管相对重力式排水系统要明显减少。

目前该系统在国内应用刚刚开始，而在国际上该系统已有近二十年的应用历史，涉及建筑有航站楼(法国戴高乐机场航站楼、香港新机场航站楼、瑞士苏黎世机场航站楼)、展览馆(香港会展中心)、体育场(丹麦哥本哈根足球场、澳大利亚悉尼体育场)、工业厂房(奥地利克莱斯勒汽车厂、法国雪铁龙汽车厂)、商业中心、停车场、货运仓库、办公大楼等等。

虹吸雨水斗的反涡流装置的工作原理

打个比方，在一个水缸里装有水,用一根管子一端放在水中,另一端在缸沿自然垂下,用嘴在这端端口吸气一会,然后松嘴,那么缸中的水就会从管子中流下来.因为管子呈一段弧形,像彩虹,又能直到吸水的作用,故称为虹吸现象。虹吸排水和抽水马桶的工作原理是一样的虹吸管是人类的一种古老发明，早再公元前1世纪，就有人造出了一种奇特的虹吸管。
开始时由于重力作用，使雨水管道内产生真空，当管中的水呈压力流状态时，形成虹吸现象，不断进行排水，最终雨水管内达到满流状态。在降雨过程中，由于连续不断的虹吸作用，整个系统得以快速排放屋顶上的雨水。虹吸排水系统管道均按满流有压状态设计，雨水悬吊管可做到无坡度敷设，当产生虹吸作用时，水流流速很高，有较好的自清作用。
如今，在国内虹吸排水系统已经被广泛的运用，由于虹吸排水系统能快速把屋面雨水排放，安装简便，适应现代建筑造型等优点，在国内的工程中有国家体育场（鸟巢），首都机场T3航站，中央电视台新址...还有上海科技馆，广州白云机场航站楼....
大面积屋面排水已经采用虹吸排水系统，在未来，将有更多术原理是利用建筑物的高度所形成的水头，依靠特殊的雨水斗设计，实现气水分离，从而使雨水管最终达到满流状态，当管中的水量是压力流状态时，虹吸作用就产生了，在整个降水过程中，由于连续不断的虹吸作用，整个系统得以令人惊奇的速度排除雨水，快速使屋面的雨水排走到地面。/
应用实例：把充满水的胶管一端插入水中，另一端垂在盛水的容器之外，而且，出水口要低于水面。这样，水就会从容器顺着胶管流出。花卉市场上卖的吸水石就是这个道理，石头中有好多小细眼，由于虹吸现象可以将石头底部的水吸上去供石头上的小植物如绿苔，麦苗生存。
包括一些虹吸茶壶，虹吸马桶，都是此原理。如今，虹吸已经运用到现代的工程中，很多屋面排水系统都是使用虹吸排水，虹吸技术运用在现代建筑是1968年，由 olavi ebeling与persommerhein共同发明，在过去的四十多年里，他们所研究的虹吸排水系统一直领先与世界水平，虹吸排水系统打破了常规的重力排水系统，虹吸排水系统是利用屋顶专用雨水漏斗实现气水分离。

虹吸排水工作原理

虹吸排水工作原理在一个水缸里装有水，用一根管子一端放在水中，另一端在缸沿自然垂下，用嘴在这端端口吸气一会，然后松嘴，那么缸中的水就会从管子中流下来.因为管子呈一段弧形，像彩虹，又能直到吸水的作用，故称为虹吸现象。

虹吸式排水系统就是利用这个原理工作的。

1、虹吸屋面雨水排放工作原理虹吸式屋面雨水排水系统和重力式屋面雨水排水系统均由雨水斗、雨水悬吊管、雨水立管、雨水埋地管组成，但因为系统的工作原理完全不同，在两种不同水力条件下工作，因此系统中各部件的功能要求是不一样的，系统也有其相应的一套计算方法。

虹吸式屋面雨水排水系统的最大改进和技术进步是开发了一种具有良好整流功能的雨水斗。

雨水斗在其额定设计流量时处于淹没泄流排水状态，不渗气；设计排水量大；雨水斗淹没泄流的斗前水深小。

采用了虹吸式雨水斗的屋面雨水排水系统，在降雨过程中相当于从屋面上的一个稳定水面的水池中泄水，经屋面内排水管系，从排出管排出，管道全充满的压力流状态，屋面雨水的排水过程是一个虹吸排水过程。

所以，把具有虹吸排水能力的屋面雨水内排水系统称之为虹吸式屋面雨水内排水系统。

虹吸式屋面排水系统的管道在设计降雨强度呈负压，管材的选用应考虑承受负压的能力，雨水斗淹没泄流的斗前水位降低到其一定的值，雨水斗开始有空气渗入，排水管道内的真空被破坏，排水系统会从虹吸压力流的工况转向重力流。

2、虹吸基础知识建筑雨水排水系统是建筑物给排水系统的重要组成部分，它的任务是及时排除降落在建筑物屋面的雨水、雪水，避免形成屋顶积水对屋顶造成威胁，或造成雨水溢流、屋顶漏水等水患事故，以保证人们正常生活和生产活动。

建筑雨水排水系统的分类根据不同的分类标准，雨水系统有不同的类别：✧屋面雨水系统按照管道的设置位置不同可分为：外排水系统和内排水系统。

外排水是指屋面不设雨水斗，建筑物内部没有雨水管道的雨水排放方式；✧按照屋面有无天沟可以分为檐沟外排水和天沟外排水；✧根据系统是否与大气相通分为密闭系统和敞开系统；✧按雨水管中水流的设计流态可分为重力半有压流雨水系统、重力无压流雨水系统和压力流雨水系统（虹吸式雨水系统）；✧根据立管连接雨水斗的个数分为单斗、多斗雨水排水系统。

虹吸讲义

图1 DN40～DN200的HDPE管横管固定装置
图2
DN250～DN315的HDPE管导向管卡布置
高密度聚乙烯（HDPE）悬吊管的锚固管卡宜安装在管道的端部和末端，以及Y型支管的每个方向上，2个锚固卡之间的距离不应大于5m。当雨水斗与立管之间的悬吊管长度超过1m时，应安装带有锚固管卡的固定件。当悬吊管的管径大于200mm 时，在每个固定点上应使用2个锚固管卡。
虹吸屋面雨水排水系统
®
江苏安厦工程项目管理有限公司编制人朱敏丽 2013年12月
一、两种排水系统
1、重力排水系统
目前，屋面雨水排水通常采用的方式为 “重力式排水系统”。这是经几十年沿用下来的传统方式，该系统由普通雨水斗、雨水立管、埋地汇总管组成。
该排水系统主要工作原理是利用屋面雨水本身的重力作用由屋面雨水斗经排水管道自流排放。排水管道按非满流状态设计，必须有一定的坡度。为了达到比较好的排放效果，在安装管道时要求悬吊管的最小坡度为 2%。为安全起见规范还规定宜采用单斗排水。即一个雨水斗对应一根雨水立管。
9.5 11
三、消能固定系统
由于虹吸雨水排放系统运行时会产生较大的运动载荷，因此固定系统是虹吸雨水排放系统的辅助部分，却起到重要的保护作用；采用固定管卡及滑动管卡相结合的分段补偿措施，能有效消除HDPE管道因温度变化而产生的轴向伸缩；将悬吊管因温度变化的膨胀变形分解到各固定管卡之间，使吸收变形；将雨水悬吊管工作状态下的振动荷载通过悬吊管卡传递到消能悬吊系统上，利用悬吊的钢结构的刚性进行消解；将雨水悬吊管轴向伸缩产生的膨胀力固定管卡传递到消能悬吊系统上被消解，对建筑物的结构不会造成影响；有效减少系统与屋面的固定点数量，减少对屋面的破坏；由于产品的标准化，更适合于工厂化大批量生产，便于施工现场快速组装，加快施工速度，有效提高施工精度，保证工程质量。

虹吸式屋面雨水排水系统

一、虹吸式屋面雨水排水系统的工作原理虹吸式屋面雨水排水系统和重力式屋面雨水排水系统均由雨水斗、雨水悬吊管、雨水立管、雨水埋地管组成，但因为系统的工作原理完全不同，在二种不同水力条件下工作，因此系统中各部件的功能要求是不一样的，系统也有其相应的一套计算方法。

虹吸式屋面雨水排水系统的最大改进和技术进步是开发了一种具有良好整流功能的雨水斗。

雨水斗在其额定设计流量时处于淹没泄流排水状态，不渗气；设计排水量大；雨水斗淹没泄流的斗前水深小。

所以，把具有虹吸排水能力的屋面雨水内排水系统称之为虹吸式屋面雨水内排水系统。

虹吸式屋面排水系统的管道在设计降雨强度下呈负压，管材的选用应考虑承受负压的能力但在比较小的降雨强度或降雨过程的末期，降雨量减Px=Δhx·ρ·g－Vx2·ρ/2－Σ（L·R＋Z）R=λ·L/Dj·v2/2gΔP=hver·ρ·g－Σ（L·R＋Z）小，雨水斗淹没泄流的斗前水位降低到其一定的值，雨水斗开始有空气渗入，排水管道内的真空被破坏，排水系统会从虹吸压力流的工况转向重力流。

虹吸式屋面雨水排水系统管道内设计状态下的压力分布与一般的重力式屋面雨水排水系统有明显的区别。

虹吸式屋面雨水排水系统自雨水斗连接管以下，管道内呈负压，在悬吊管与立管的交叉点处负压最大，其后立管上的负压减小，至临界点负压消失，管道内的压力为零，水流状态转为重力流。

从上面的分析可以得出，雨水斗的进水水面至临界总高度是有效作用高度，在设计计算中应充分利用；另一方面对雨水斗至悬吊管的末端的总水头损失应有所限制，以控制悬吊管末端的最大负压值。

二、虹吸式雨水斗的技术特性1.虹吸式雨水斗的基本结构虹吸式雨水斗有DN50～DN150等多种规格，能够满足工程的实际要求，其材质有铸铁、铝合金钢、不锈钢、高密度聚乙烯（HDPE）、聚丙烯（PP），下沉的雨水斗置于屋面层中，上部设有进水格栅。

论虹吸式屋面雨水排水系统工作原理及设计要点

论虹吸式屋面雨水排水系统工作原理及设计要点论虹吸式屋面雨水排水系统工作原理及设计要点论虹吸式屋面雨水排水系统工作原理及设计要点摘要:本文主要对虹吸式屋面雨水排水系统设计及应用方面进行了探讨，可供同行工程人员参考。

关键词:虹吸式；排水系统；设计；应用Abstract: This paper mainly discusses the design and application of siphonic roof rainwater drainage system, for the reference to engineering staff.Keywords: siphon drainage system; design; application;TU823.61虹吸式屋面雨水排水系统的工作原理虹吸式屋面雨水排水系统利用虹吸原理，在降雨过程中，当屋面积水达到一定高度时，雨水通过能有效防止漩涡的虹吸式雨水斗进入管道，该雨水斗能减少雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，利用建筑物的高度和落水具有的势能，在管道中形成局部真空(负压)，从而快速排出屋面雨水。

1.1工作原理压力流虹吸式屋面雨水排水系统的计算基础是不可压缩流体的能量守恒定律———伯努利方程。

虹吸式雨水排水系统水力分析(系统排出管为自由出流)如图1所示，系统最高处B－B断面为屋面雨水斗进水口，X－X断面为计算断面，可定在系统任意高度处，系统最低处A－A断面为排出管出水口。

图1虹吸式屋面雨水排水系统根据图1列出B－B和X－X断面的伯努利方程，具体如下:式(1)中hj(BX)、hy(BX)分别为雨水斗B－B断面到X－X计算断面的总的局部损失和的沿程损失，PB=0，VB=0，PX为管道X－X断面处的压力水头，令h=H－hX，代入式(1)得:式(2)是计算管道中任一断面处压力水头的基本公式，它表示管道中任一点的压力水头等于雨水斗与该点的高度差减去该点的速度水头及相应的总的局部损失和沿程损失。

虹吸雨水原理

原理虹吸式排水系统在降雨初期，屋面雨水高度未超过雨水斗高度时，整个排水系统工作状况与重力排水系统相同。

屋面雨水在管道内负压的抽吸作用下以较高的流速被排至室外虹吸式雨水与重力排水区别:虹吸式屋面雨水排水系统的最大改进和技术进步是开发了一种具有良好整流功能的雨水斗。

雨水斗在其额定设计流量时处于淹没泄流排水状态，不渗气；设计排水量大；雨水斗淹没泄流的斗前水深小。

采用了虹吸式雨水斗的屋面雨水排水系统，在降雨过程中相当于从屋面上的一个稳定水面的水池中泄水，经屋面内排水管系，从排出管排出，管道全充满的压力流状态，面雨水的排水过程是一个虹吸排水过程。

所以，把具有虹吸排水能力的屋面雨水内排水系统称之为虹吸式屋面雨水内排水系统。

缺点:虹吸雨水瞬间大流量，与其连接的市政管网无接纳能力，导致雨水从井内外溢。

原理概括：由于压强差在起作用。

当弯管两侧中同一液面的压强不同时，管中的水（或其它液体）就向着压强较小的一侧流动。

利用虹吸原理必须满足三个条件：1、管内先装满液体2、管的最高点距上容器的水面高度不得高于大气压支持的水柱高度。

3、出水口比上容器的水面必须低。

这样使得出水口液片受到向下的的压强（大气压加水的压强）大于向上的大气压。
