漱口杯注射工艺设计
茶杯注射模设计案例11.3.9.
12）校核模具与注射机有关尺寸） d安装部分尺寸校核Ⅰ喷嘴及定位圈尺寸设计时按照注射机设计，不用校核Ⅱ最大最小装模厚度注射机最大/最小装模厚度为：300/200 模具实际厚度：295<300 满足要求。
Ⅲ开模行程校核注射机开模行程300 模具取出塑件最小行程：型芯+塑件+浇注系统+5=78+83+46+5 =212<300 满足要求。
12）校核模具与注射机有关尺寸） d安装部分尺寸校核Ⅳ推出行程校核由机械顶杆确定，开模行程够，推出行程亦够。
Ⅴ模板尺寸校核注射机拉杆空间：260*290 模具水平最大尺寸=200*250<260*290 综上所述，该注射机满足塑件的成型，满足该模具的安装。
模具的装配图及零件图见CAD图档。
THE END。
漱口杯注射工艺设计
漱口杯注射工艺设计引言漱口杯是一种常用的口腔清洁用具，主要用于口腔漱口和口腔护理。
不同于普通漱口杯，注射式漱口杯具有更方便、更卫生的特点。
本文将介绍漱口杯注射工艺设计的相关内容，包括注射材料的选择、注射工艺的流程以及质量控制措施等方面。
1. 注射材料的选择1.1 注射材料的特点在漱口杯注射工艺设计中，选择合适的注射材料非常重要。
注射材料需要具备以下特点：•透明度好：漱口杯需要具备很好的透明度，以方便用户观察液体的颜色和浓度。
•耐高温性：漱口杯在生产过程中需要经过高温消毒，所以注射材料需要具备一定的耐高温性。
•耐酸碱性：漱口杯使用过程中可能会接触到不同酸碱度的漱口液，所以注射材料需要具备一定的耐酸碱性。
•环保健康：注射材料需要符合环保健康的要求，不含有对人体有害的物质。
1.2 常用的注射材料常用的漱口杯注射材料主要有以下几种：•聚丙烯（PP）：聚丙烯是一种具有良好透明度和耐高温性的注射材料，常用于生产普通漱口杯。
•聚乙烯（PE）：聚乙烯是一种具有良好耐酸碱性和环保健康的注射材料，常用于生产注射式漱口杯。
•聚苯乙烯（PS）：聚苯乙烯是一种透明度较好的注射材料，常用于生产高档漱口杯。
根据产品的定位和目标市场需求，选择合适的注射材料进行生产。
2. 注射工艺的流程注射工艺是指漱口杯从原料准备到成品包装的全过程。
下面是漱口杯注射工艺的主要流程：1.原料准备：根据产品的规格和需求，准备好合适的注射材料。
2.注射机调整：根据注射材料的特点，调整好注射机的参数，确保注射过程的稳定性和准确性。
3.模具准备：根据产品的设计图纸，准备好适用的模具，并进行必要的清洁和消毒工作。
4.开始注射：将注射材料加热至适宜的温度后，放入注射机中，通过注射机控制注射材料的流动，将材料注入模具中。
5.成型冷却：注射完成后，等待注射材料冷却，以保证漱口杯的形状和尺寸稳定。
6.模具脱模：当漱口杯成型后，将模具打开，将成品从模具中取出。
7.修整整形：将脱模的漱口杯进行必要的修整和整形，以保证产品的外观质量。
漱口杯注射工艺设计

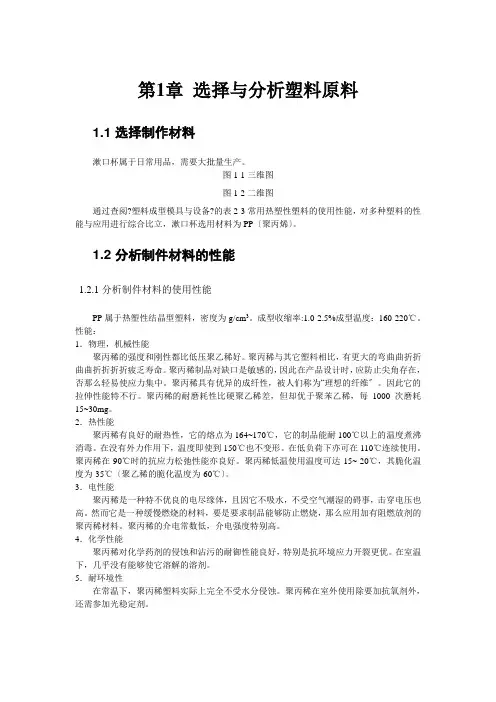

第1章选择与分析塑料原料1.1 选择制作材料漱口杯属于日常用品，需要大批量生产。
图1-1三维图图1-2二维图通过查阅?塑料成型模具与设备?的表2-3常用热塑性塑料的使用性能，对多种塑料的性能与应用进行综合比立，漱口杯选用材料为PP〔聚丙烯〕。
1.2 分析制件材料的性能1.2.1分析制件材料的使用性能PP属于热塑性结晶型塑料，密度为g/cm3。
成型收缩率:1.0-2.5%成型温度：160-220℃。
性能：1．物理，机械性能聚丙稀的强度和刚性都比低压聚乙稀好。
聚丙稀与其它塑料相比，有更大的弯曲曲折折曲曲折折折折疲乏寿命。
聚丙稀制品对缺口是敏感的，因此在产品设计时，应防止尖角存在，否那么轻易使应力集中。
聚丙稀具有优异的成纤性，被人们称为“理想的纤维〞。
因此它的拉伸性能特不行。
聚丙稀的耐磨耗性比硬聚乙稀差，但却优于聚苯乙稀，每1000次磨耗15~30mg。
2．热性能聚丙稀有良好的耐热性，它的熔点为164~170℃，它的制品能耐100℃以上的温度煮沸消毒。
在没有外力作用下，温度即使到150℃也不变形。
在低负荷下亦可在110℃连续使用。
聚丙稀在90℃时的抗应力松弛性能亦良好。
聚丙稀低温使用温度可达-15~-20℃，其脆化温度为-35℃〔聚乙稀的脆化温度为-60℃〕。
3．电性能聚丙稀是一种特不优良的电尽缘体，且因它不吸水，不受空气潮湿的碍事，击穿电压也高。
然而它是一种缓慢燃烧的材料，要是要求制品能够防止燃烧，那么应用加有阻燃放剂的聚丙稀材料。
聚丙稀的介电常数低，介电强度特别高。
4．化学性能聚丙稀对化学药剂的侵蚀和沾污的耐御性能良好，特别是抗环境应力开裂更优。
在室温下，几乎没有能够使它溶解的溶剂。
5．耐环境性在常温下，聚丙稀塑料实际上完全不受水分侵蚀。
聚丙稀在室外使用除要加抗氧剂外，还需参加光稳定剂。
1.2.2分析塑料工艺性能PP在熔融温度下有较好的流淌性，成型性能好，PP在加工上有两个特点：其一：PP 熔体的粘度随剪切速度的提高而有明显的下落〔受温度碍事较小〕；其二：分子取向程度高而呈现较大的收缩率。
刷牙水杯注射模设计概要
刷牙水杯注射模设计说明书机械34 2130101090沈璇目录一、刷牙杯制件分析 (1)1.1刷牙杯外形设计 (1)1.2模具设计步骤和方案 (2)二、注射模具设计 (3)2.1制件成型位置及分型面选择 (3)2.2型腔布局的选择 (4)2.3浇注系统的设计 (5)2.4浇口的设计 (7)2.5冷料穴设计 (8)2.6型芯、型腔结构的确定 (8)2.7拉料杆的结构分析 (9)2.8脱模机构设计 (9)2.9模具工作零件尺寸计算 (12)2.10导向及定位机构 (15)2.11排气及冷却 (16)三、模具动作过程说明 (17)3.1模具装配图 (17)3.2模具工作原理 (18)四、注射机选择及校核 (19)4.1注塑机基本参数 (19)4.2注塑机选定步骤 (20)4.3注射机的校核 ..................................................................................... 错误！未定义书签。
五、总结 (24)参考文献 (25)致谢 ................................................................................................................. 错误！未定义书签。
