GOS-620示波器的使用方法
示波器操作规程
示波器操作规程引言概述：示波器是一种广泛应用于电子测量和实验中的仪器，它可以显示电压信号的波形和特征，帮助工程师和技术人员进行电路故障排查和信号分析。
为了正确使用示波器并保证测量结果的准确性，下面将介绍示波器的操作规程。
一、示波器的准备工作1.1 确认电源和连接- 确保示波器的电源线连接到可靠的电源插座，并检查电源开关是否打开。
- 使用合适的探头，将示波器的输入端与被测电路正确连接。
1.2 调整示波器设置- 打开示波器，并检查示波器的各项设置是否符合实际需求，如时间基准、触发方式、垂直灵敏度等。
- 根据被测信号的特点，调整示波器的扫描速度和垂直灵敏度，以确保波形显示清晰可见。
1.3 校准示波器- 定期进行示波器的校准，以保证测量结果的准确性。
- 可以使用标准信号源进行校准，或者参考示波器的校准手册进行操作。
二、示波器的基本操作2.1 设置时间基准- 根据被测信号的频率和周期，选择合适的时间基准，使波形在屏幕上完整显示。
- 调整时间基准的旋钮或菜单选项，使波形的周期适合屏幕的宽度。
2.2 调整触发方式- 根据被测信号的特点，选择合适的触发方式，如边沿触发、脉冲触发等。
- 调整触发电平和触发沿的设置，确保示波器能够稳定地显示被测信号的波形。
2.3 设置垂直灵敏度和偏移量- 根据被测信号的幅值范围，选择合适的垂直灵敏度，使波形在屏幕上充分展示。
- 调整垂直偏移量，使波形在屏幕上的位置合适，不超出显示范围。
三、示波器的高级功能3.1 峰峰值和平均值测量- 利用示波器的测量功能，可以准确地测量信号的峰峰值和平均值。
- 根据测量需要，选择合适的测量功能，并设置测量参数，如自动或手动触发、测量范围等。
3.2 频谱分析功能- 示波器通常具备频谱分析功能，可以将时域信号转换为频域信号，帮助分析信号的频谱特性。
- 打开频谱分析功能，并设置相应的参数，如频率范围、分辨率等，以获取准确的频谱图。
3.3 存储和导出波形数据- 示波器可以存储和导出波形数据，方便后续的数据分析和处理。
示波器的原理与使用
实验七示波器的使用【目的与任务】1、了解低频信号发生器、交流毫伏表和示波器的结构和工作原理；2、学会用示波器，观测电信号的波形并测量其电压、频率和周期；3、学习用共振干涉法（即驻波法）测定声速。
【仪器与设备】双踪示波器，声速测量仪，低频信号发生器（其上带有数字频率计），交流毫伏表，温度计等。
1、示波器GOS—620型双踪示波器：频带宽度为0～20 MHz。
有两垂直输入通道"CHl”和"CH2'’，可同时显示两个不同的电压信号波形以便进行分析比较，也可以把两个信号相加或相减后显示出来，还可以任选一个通道单独工作。
可以从荧光屏上直接测出信号电压的幅度、频率(周期)。
具有“X—Y工作方式”，将"CHI"作为水平通道、“CH2"作为垂直通道，可以观察由两通道输入的水平和垂直信号的合成图样，测出信号的频率和位相差。
面板及各控制器件的作用简介见附录一。
2、低频信号发生器MDl643/4函数信号发生器是一种小型便携式通用函数信号发生器，内部采用大规模精密函数信号发生集成电路，单片机控制，具有正弦波、三角波、方波、锯齿波、脉冲波等多种波形输出、频率范围0.2Hz～2MHz（7档调节）以及外部测频功能。
它的结构和使用方法见附录二3、交流毫伏表现以GB—9B型电子管毫伏表说明交流毫伏表的使用方法。
它可以测定正弦波电压的有效值，还可用来对无线电接收机、放大器和其它设备的电路进行测量。
仪器带有分贝标尺，可用来作电平指示。
使用时，将两个输入接线柱短路。
在核对仪器电源正确后，接通电源，待2－3分钟，此时电表指针将稍微偏转，看它是否回到零点，若指针不返回零点，则调节面板上的“零点校准”旋钮，调到零位，随后将面板上量程转换开关扳至所需的测量范围。
再过十分钟后重调零点一次，即可进行测量。
为降低测量误差和干扰，连接导线时应可靠地使毫伏表的地线接线柱与被测电路的零电位点相连。
声波的演示
声波的演示实验目的：本文通过示波器对人声，音叉，电磁信号的演示，展示不同类型的波形图实验仪器：示波器，函数信号发生器，扬声器，电磁信号发生器，感应圈，音叉，单线，电容实验原理：示波器是一种能把随时间变化的过程用图像显示出来的电子仪器。
用它来观察电压（或转换成电压的电流）的波形，并测量电压的幅度、频率和相位等，也可以通过申博接收装置实现显示声音的波形。
示波器的种类很多，但它们都包含下列基本组成部分，如附图3－1 所示。
（一）面板控制件介绍1、概述GOS-620型示波器为便携式双通道示波器。
本机垂直系统具有0～20MHz的频带宽度和5mV/DIV～5V/DIV的偏转灵敏度，配以10∶1探极，灵敏度可达5V/DIV。
本机在全频带范围内可获得稳定触发，触发方式设有常态、自动、TV和峰值自动，尤其峰值自动给使用带来了极大的方便。
内触设置了交替触发，可以稳定地显示两个频率不相关的信号。
本机水平系统具有0.5S/DIV～0.2μS/DIV的扫描速度，并设有扩展×10，可将最快扫速度提高到20nS/DIV。
2、面板控制件介绍CA8020面板图如附图3－2所示附图3－2双踪示波器面板图（二）基本操作方法1)、电源检查GOS-620双踪示波器电源电压为220V±10%。
接通电源前，检查当地电源电压，如果不相符合，则严格禁止使用！2)、面板一般功能检查A．将有关控制件按下表置位B．接通电源，电源指示灯亮，稍预热后，屏幕上出现扫描光迹，分别调节亮度、聚焦、辅助聚焦、迹线旋转、垂直、水平移位等控制件，使光迹清晰并与水平刻度平行。
C．用10∶1探极将校正信号输入至CH1输入插座。
D．调节示波器有关控制件，使荧光屏上显示稳定且易观察方波波形。
E．将探极换至CH2输入插座，垂直方式置于“CH2”，内触发源置于“CH2”，重复D 操作。
（三）测量方式1．电压测量定量测量：将“伏特/格微调”旋钮置于CAL位置就可以进行电压的定量测量。
GOS-620示波器的使用方法
GOS-620双踪示波器的使用方法GOS —620双轨迹示波器面板布局图如下图所示。
一、前面板说明 CRT 显示屏 (2) INTEN ：轨迹及光点亮度控制钮； (3) FOCUS ：轨迹聚焦调整钮；(4) TRACE ROTATION ：使水平轨迹与刻度线成平行的调整钮；(6) POWER时，则切断电源。
(33) FILTER ：滤光镜片，可使波形易于观察；VERTICAL垂直偏向(7)(22) VOLTS/DIV：垂直衰减选择钮，以此钮选择CH1及CH2的输入信号衰减幅度，范围为5mV/DIV 5V/DIV，共10档；(10)(18) AC-GND-DC：输入信号耦合选择按键钮；AC：垂直输入信号电容耦合，截止直流或极低频信号输入；GND：按下此键则隔离信号输入，并将垂直衰减器输入端接地，使之产生一个零电压参考信号；DC：垂直输入信号直流耦合，AC与DC信号一齐输入放大器。
(8)（X）输入：CH1的垂直输入端，在X-Y模式下，为X轴的信号输入端；(9)(21) V ARIABLE：灵敏度微调控制，至少可调到显示值的1/2.5。
在CAL位置时，灵敏度即为档位显示值。
当此旋钮拉出时(×5 MAG状态)，垂直放大器灵敏度增加5倍；(20) CH2（Y）输入：CH2的垂直输入端，在X-Y模式下，为Y轴的信号输入端；(11)(19) POSITION：轨迹及光点的垂直位置调整钮；(14) VERT MODE：CH1及CH2选择垂直操作模式；CH1或CH2：通道1或通道2单独显示；DUAL：设定本示波器以CH1及CH2双频道方式工作，此时并可切换ALT/CHOP模式来显示两轨迹；ADD：用以显示CH1及CH2的相加信号；当CH2 INV示CH1及CH2的相减信号；(13)(17) CH1& CH2 DC BAL：调整垂直直流平衡点；(12) ALT/CHOP：当在双轨迹模式下，放开此键，则CH1&CH2以交替方式显示。
示波器MOS-620
拔出灰色旋钮后波形显示为 四大格,波形放大了5倍,如果 上图的垂直每格为0.2V,则 现在垂直每格为0.04V既 400mV
点击返回
GOS-620 操作指南
垂直位置旋钮:轨迹及光点的垂直位置调 整钮,用于调整显示波形的垂直位置
点击返回
GOS-620 操作指南
通道模式选择:共有四个档位,对应于四种 模式:CH1,CH2,DUAL,ADD
GOS-620 操作指南
水平控制系统 触发系统
点击返回
Z轴控制系统
垂直系统
GOS-620 操作指南
VOLTS/DIV旋钮用于调整显示的垂直刻 度,这是一个复合旋钮,由白的的档位旋钮 和灰色的微调旋钮组成,刻度盘值指示屏 幕每大格表示的电压. 档位指示:白色部分所指示的位置 表示当前垂直每格刻度所表示的 电压 中间灰色旋钮为微调旋钮,旋转旋钮,可以微调 波形的垂直大小, 至少可调到显示值的1/2.5 校准指示,当此标志处于对准CAL标志时,垂直 每格表示的电压才是档位指示所表示的值,当 此标志不处于CAL位置时,将灰色旋钮顺时针 旋转至底,听到”嗒”的响声,灰色旋钮不能继 续旋转,表示此时处于校准状态 注意:此时不能用蛮力继续旋转灰色旋钮,否则 会损坏机器
点击返回
GOS-620 操作指南
通道2反向：将通道2 的输入信号取反。实际效果见图。 利用通道2反向，然后将CH1和CH2相加，可以获得 CH1-CH2的波形 注意：与ADD效果一样，通道2方向，将通道显示的位 置也同时反向了，即将通道2的显示以屏幕垂直中线为 轴，做镜像。以通道2为触发信号时,CH2触发讯号亦 会被反向。 通道2反向前 通道1输入正弦 波，通道2输入 方波 通道2反向后
点击返回
GOS-620 操作指南
GOS-620示波器的使用方法

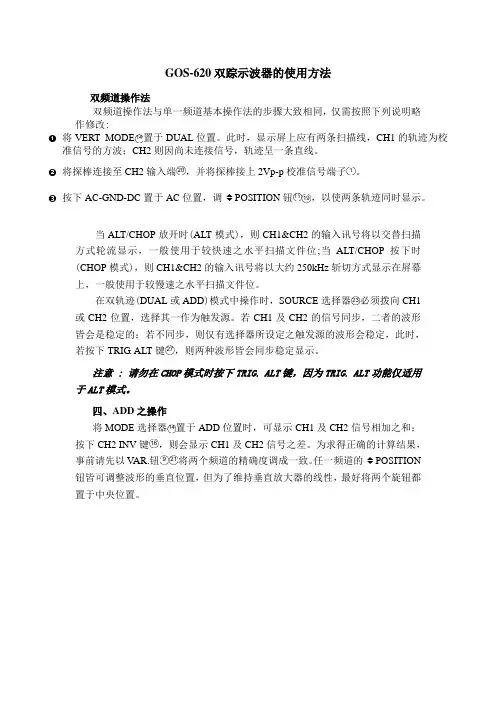

GOS-620双踪示波器的使用方法
双频道操作法
双频道操作法与单一频道基本操作法的步骤大致相同，仅需按照下列说明略作修改:
DUAL位置。
此时，显示屏上应有两条扫描线，CH1的轨迹为校
❶将VERT
❷将探棒连接至CH22Vp-p
❸按下AC-GND-DC置于AC位置，调 POSITION
当ALT/CHOP放开时(ALT模式)，则CH1&CH2的输入讯号将以交替扫描方式轮流显示，一般使用于较快速之水平扫描文件位;当ALT/CHOP按下时
(CHOP模式)，则CH1&CH2的输入讯号将以大约250kHz斩切方式显示在屏幕
上，一般使用于较慢速之水平扫描文件位。
在双轨迹(DUAL或ADD)模式中操作时，SOURCE CH1或CH2位置，选择其一作为触发源。
若CH1及CH2的信号同步，二者的波形
皆会是稳定的；若不同步，则仅有选择器所设定之触发源的波形会稳定，此时，
若按下TRIG. ALT
注意 : 请勿在CHOP模式时按下TRIG. ALT键，因为TRIG. ALT功能仅适用于ALT模式。
四、ADD之操作
ADD位置时，可显示CH1及CH2信号相加之和；
将MODE
按下CH2 INV CH1及CH2信号之差。
为求得正确的计算结果，
事前请先以V AR.任一频道的 POSITION
钮皆可调整波形的垂直位置，但为了维持垂直放大器的线性，最好将两个旋钮都
置于中央位置。
3.电子示波器的调节和使用
电子示波器的调节和使用教学目的：1.了解示波器的结构和工作原理；2.初步掌握示波器的调节使用方法；3.学习示波器的简单应用（信号的幅度和频率测量）。
教学内容：1.用示波器观察点、扫描线、水平亮线、垂直亮线、信号波形；2.测量未知信号幅度、周期和频率；3.用示波器观察李萨如图形。
重点难点：1.重点：示波器的原理、结构及调节和使用。
2.难点：扫描线和水平亮线的区别；如何来稳定波形。
教学设计：1.讲述示波器的应用（2min）2.讲述示波器的使用注意事项（3min）3.讲解示波器的结构和工作原理（25min）4.介绍信号发生器的使用（5min）5.根据实验要求，分步调节进行实验演示，特别强调出现异常现象如何来处理（15min）6.学生根据实验要求和步骤自己操作练习，老师辅导（75min）7.检查学生记录的实验步骤和数据（10min）作业、实验：写一份完整的实验报告。
实验报告要求：写清楚示波器的调节步骤。
电子示波器的调节和使用（讲稿）示波器是利用在电场作用下的聚焦电子束，在荧光屏上打出光点的轨迹来显示信号电压波形的一种仪器。
它可以用来测电压随时间变化的曲线，也可以观测一个电压对另一电压的函数关系，还可以通过换能器件将非电量，如速度，压力，声，光，热等转化成电学量间接来进行观察所以是一种重要的观测仪器。
一、实验内容1、观察亮度适宜的居中亮点；2、观察水平亮线、垂直亮线、扫描线；3、观察ch1和ch2的稳定的波形；4、观察李萨如图形。
二、实验原理1、示波器的结构及工作原理示波器主要由四部分组成：（1）电子示波管；（2）电压放大系统，包括Y 轴放大和X 轴放大两部分；（3）扫描、同步系统；（4）电源。
如图1所示。
AC I/Y ACII/X DC DC 触发同步 电源 外 触发 输入 电源 锯齿波 发生器 前置放大 前置放大 电子开关 Y 轴放大 X 轴放大 触发 X -Y 触发 X -Y自动 自动 I/II I II 高压电路（1）电子示波管示波器的核心部分是示波管。
示波器的简单操作规程
示波器的简单操作规程示波器是一种用于检测和显示电信号波形的仪器，它在电子测试和调试工作中起着至关重要的作用。
下面是一份示波器的简单操作规程，帮助用户快速了解并正确使用示波器。
1. 准备工作：(a) 将示波器放置在平稳的工作台上，并确保其通风良好。
(b) 将示波器的电源插头插入合适的电源插座，并打开示波器的电源开关。
(c) 根据需要，连接适当的电缆和探头到示波器的输入通道。
2. 调整探头：(a) 插入探头的连接线到待测电路中。
(b) 确保探头的地引线（通常为黑色）连接到仪器地线。
(c) 连接好探头后，旋转探头头部的螺丝，适当调整探头的衰减系数和补偿。
3. 设置时间基准：(a) 选择适当的时间基准，根据待测信号的周期调整时间/单位长度。
(b) 在示波器屏幕上调整水平位置和时间标尺，确保波形显示合理。
4. 设置垂直尺度：(a) 根据待测信号的振幅调整示波器的垂直尺度。
(b) 在示波器屏幕上调整垂直位置和垂直标尺，确保波形显示在屏幕范围内。
5. 触发设置：(a) 选择适当的触发源，通常是待测信号的通道。
(b) 设置触发级别，使触发电平在波形中心。
(c) 选择触发模式，如边沿触发、脉冲触发或视频触发。
6. 操作示波器：(a) 根据需要，选择单次采样模式或连续采样模式。
(b) 打开示波器的采样和显示功能，观察波形显示。
(c) 调整触发设置和其他参数，以获得最佳的波形显示效果。
(d) 如有需要，可以利用示波器的测量功能进行各种信号参数的测量。
7. 关闭示波器：(a) 关闭示波器的采样和显示功能。
(b) 关闭示波器的电源开关。
(c) 断开示波器和待测电路的连接。
通过遵循上述操作规程，用户可以正确地设置和操作示波器，以获得准确的波形显示，并且保护示波器及待测电路的安全。
使用示波器时，用户应注意安全操作，避免在高电压或高频率的电路中使用错误的设置。
此外，用户应仔细阅读并遵循示波器的使用说明书和相关安全要求。
GOS-6200 示波器 使用手册
GOS-6200 示波器 使用手册i索引页次1.产品介绍………………………................................................. 1-1.简述……………………………………………………………… 1-2.特性…..………………………………………………….……….1 1 22. 技术规格………………………….…………………………..43. 使用前之注意事项................................................... 3-1.拆卸仪器................................................................... 3-2.检查电源电压............................................................. 3-3.操作环境................................................................... 3-4.仪器的安装和操作....................................................... 3-5.CRT 的亮度.............................................................. 3-6.输入端子的耐压. (7)7 7 8 8 8 84.面板介绍………………………..………………..…………... 4-1.前面板……………………………………………………. 4-2.后面板…..……………………………………….………. 9 11 265. 操作方式…………………………………………………...… 5-1.读出显示器………………..………………………………..….... 5-2.输入讯号的连接………………....……………………………… 5-3.调整和检查……………………………………………………… 5-4.功能检查……………..…..……………………………………… 5-5.基本操作……………...………….….…………………………... 5-6.量测应用…………………………………………………………2727 29 30 32 34 426. 一般维修............................................................... 6-1.保险丝的更换............................................................. 6-2.电源电压................................................................... 6-3.清洁方法 (46)46 46 477. 方块图………………………………………………………...48GOS-6200 示波器 使用手册i安全标示以下之各种安全术语可能会出现在这本操作手册或是本产品上：警告： 表示产品在某一确认情况下或是在实际应用上之结果可能会对人体产生伤害甚至于造成生命之损失。
示波器的使用方法
示波器的使用方法示波器是一种常见的电子测试仪器，主要用于显示和测量电压信号的波形。
它在电子工程和通信领域中扮演着重要的角色。
本文将介绍示波器的使用方法，帮助读者更好地了解和使用这一工具。
1. 示波器的基本结构示波器通常由显示屏、控制面板和输入接口组成。
显示屏用于展示电压波形，控制面板提供各种操作按钮和调节旋钮，输入接口用于连接电路或测量点。
2. 连接电路和测量信号首先，将待测电路的信号输出端与示波器的输入接口相连接。
通常，示波器有多个通道，可以同时测量多个信号源。
接下来，调节示波器的输入控制旋钮，使得待测信号能够在合适的范围内显示在示波器屏幕上。
3. 调节时间和幅度基准示波器能够通过调节时间和幅度基准来使波形显示更加清晰。
时间基准控制旋钮可以调节水平方向上波形在屏幕上的位置和宽度。
幅度基准控制旋钮则用于调节波形的垂直位置和大小。
4. 选择显示模式示波器通常有多种显示模式可供选择，例如，连续波形显示模式和单次波形显示模式。
连续波形显示模式可持续显示电压波形，适用于观察长时间持续变化的信号。
而单次波形显示模式则适用于观察一次性事件或者短暂的波形。
5. 调整触发模式示波器的触发功能可以帮助我们获得稳定的波形显示。
通过选择适当的触发模式和调节触发电平，可以确保波形显示在屏幕上稳定而清晰。
6. 设置测量参数示波器还提供多种测量参数，例如频率、幅度、周期、脉宽等。
通过选择相应的测量参数，可以快速准确地获取待测信号的特征。
7. 使用保存和存储功能示波器通常具备数据保存和存储功能，可以将测试结果保存在设备内部或外部存储介质上。
这些功能方便了用户的数据分析和后续处理。
8. 学习和理解波形特征示波器可以帮助我们观察和理解电路中的信号变化。
通过观察信号的振幅、周期、占空比等特征，可以进一步了解电路的工作状态和性能表现。
9. 调试和故障排除在电子工程领域，示波器也被广泛用于调试和故障排除。
通过观察波形异常或者不稳定，可以帮助我们快速定位故障点，并进行相应的修复。
示波器操作手册
示波器操作手册示波器是电子测量中常用的仪器之一，可以用来观测和测量各种电信号的变化。
掌握示波器的操作方法对于电子工程师、电路设计师等技术人员非常重要。
本文将介绍示波器的基本操作方法，以帮助读者更好地理解和使用示波器。
一、示波器的准备工作在操作示波器之前，需要先进行一些准备工作。
首先，要检查示波器的电源线是否连接正常，电源是否稳定。
其次，要检查探头连接线是否连接正常，探头是否灵敏。
如果示波器是全新的，需要先进行校准。
二、示波器的操作步骤1、打开示波器电源开关，按下示波器面板上的电源按钮，屏幕上会出现一个测试信号。
2、通过调整垂直和水平旋钮，将测试信号调整到合适的位置和大小。
3、使用触发旋钮来控制触发电平，以便在屏幕上正确显示波形。
4、根据需要，可以使用示波器的各种功能来观测和分析电信号。
例如，可以测量电压、频率、相位等参数，还可以捕捉异常信号并进行故障诊断。
三、示波器的使用注意事项1、在操作示波器时，要注意不要将探头连接到测试点上，以免对电路造成损坏。
2、在观测波形时，要注意调整触发电平和扫描时间，以免出现失真或误差。
3、在使用示波器进行测量时，要注意选择合适的量程和探头档位，以免超出测量范围或损坏设备。
4、在使用示波器的过程中，要注意保养和清洁示波器屏幕和探头，以保证设备的精度和使用寿命。
总之，示波器是一种非常重要的电子测量仪器，可以帮助技术人员更好地理解和分析各种电信号的变化。
掌握示波器的操作方法非常重要，但在使用过程中也需要注意安全和正确性。
示波器的使用教案示波器的使用教案一、引言示波器是电子测量与实验中常用的仪器之一，主要用于观察、分析和测量电信号的变化。
通过示波器，我们可以直观地观察到信号的波形、幅度、频率等参数，进而对电路进行调试和故障排除。
本教案将详细介绍示波器的基本原理、使用方法和实验操作，帮助读者掌握示波器的使用技巧。
二、示波器的基本原理示波器主要由垂直偏转板、水平偏转板、荧光屏和电子枪等部分组成。
示波器的简单使用流程教学
示例波器的简单使用流程教学简介示波器是一种常用的电子测量仪器，用于观察和分析电信号的波形。
本文将介绍示波器的简单使用流程，帮助用户快速上手并正确使用示波器。
步骤一：连接示波器1.确保示波器和被测设备处于关闭状态。
2.使用合适的信号线将被测设备的信号输出端口与示波器的输入端口连接。
常用的信号线包括BNC信号线和插头信号线。
3.确保连接牢固，避免松动或接触不良。
步骤二：打开示波器1.按下示波器的电源按钮，使其开始工作。
2.等待示波器启动完成，在显示屏上观察到示波器的主界面。
步骤三：设置示波器参数1.调整示波器的触发方式。
触发方式决定了示波器开始记录波形的时机，常用的触发方式有边沿触发和脉宽触发等。
根据被测信号的特点选择合适的触发方式。
2.设置示波器的时间基准。
时间基准决定了示波器屏幕上波形的时间尺度，常用的时间基准包括10us/Div、100us/Div和1ms/Div等。
根据被测信号的频率选择合适的时间基准。
3.设置示波器的电压基准。
电压基准决定了示波器屏幕上波形的电压尺度，常用的电压基准包括1V/Div、5V/Div和10V/Div等。
根据被测信号的幅值选择合适的电压基准。
步骤四：观察波形1.确保示波器的触发状态正确。
触发状态显示示波器是否成功触发到被测信号，并开始记录波形。
如果触发状态不正确，可以调整触发方式和触发电平等参数。
2.在示波器的显示屏上观察到待测信号的波形。
根据波形的形状和变化，可以对被测信号进行分析和判断。
可以通过调整时间基准和电压基准来放大或缩小波形。
3.注意观察波形的幅值、频率、周期、上升/下降时间等参数，这些参数可以帮助用户对信号进行详细分析。
步骤五：保存和导出数据1.如果需要保存当前的波形和参数设置，可以使用示波器的保存功能。
将当前波形保存到示波器内存或外部存储设备中，命名为合适的文件名。
2.如果需要导出波形数据，可以使用示波器的导出功能。
将当前波形以CSV格式导出到USB存储设备中，或通过示波器的通信接口传输到电脑等其他设备中。
示波器使用方法
示波器使用方法示波器的使用方法依据不同示波器有所不同，对于不同的示波器的使用方法，我们应当有所了解。
为增进大家对示波器的使用方法的了解，本文将对模拟示波器的使用方法加以介绍。
一、模拟示波器操作模拟示波器的调整模拟示波器的调整和使用方法基本相同，现以MOS-620/640双踪示波器为例介绍如下：1、MOS-620/640双踪示波器前面板简介MOS-620/640双踪示波器的调节旋钮、开关、按键及连接器等都位于前面板上，如图6.1.27所示，其作用如下：(1)示波管操作部分6——“POWER”：主电源开关及指示灯。
按下此开关，其左侧的发光二极管指示灯5亮，表明电源已接通。
2——“INTEN”：亮度调节钮。
调节轨迹或光点的亮度。
3——“FOCUS”：聚焦调节钮。
调节轨迹或亮光点的聚焦。
4——“TRACE ROTATION”：轨迹旋转。
调整水平轨迹与刻度线相平行。
33——显示屏。
显示信号的波形。
(2)垂直轴操作部分7、22——“VOLTS/DIV”：垂直衰减钮。
调节垂直偏转灵敏度，从5mV/div～5V/div，共10个档位。
8——“CH1X”：通道1被测信号输入连接器。
在X-Y模式下，作为X轴输入端。
20——“CH2Y”：通道2被测信号输入连接器。
在X-Y模式下，作为Y轴输入端。
9、21——“VAR”垂直灵敏度旋钮：微调灵敏度大于或等于1/2.5标示值。
在校正(CAL)位置时，灵敏度校正为标示值。
10、19——“AC-GND-DC”：垂直系统输入耦合开关。
选择被测信号进入垂直通道的耦合方式。
“AC”：交流耦合;“DC”：直流耦合;“GND”：接地。
11、18——“POSITION”：垂直位置调节旋钮。
调节显示波形在荧光屏上的垂直位置。
12——“ALT”/“CHOP”：交替/断续选择按键，双踪显示时，放开此键(ALT)，通道1与通道2的信号交替显示，适用于观测频率较高的信号波形;按下此键(CHOP)，通道1与通道2的信号同时断续显示，适用于观测频率较低的信号波形。
GOS-620示波器使用说明书--
1. 概述1.1 简介感谢您选用固纬电子测试仪器﹐GOS-620是频宽从DC至20MHz(-3dB)的可携带式双频道示波器﹐灵敏度最高可达1mV/DIV﹐并具有长达0.2uSec/DIV的扫描时间﹐放大10倍时最高少扫描时间为100nSec/DIV。
本示波器采用内附红色刻度线的直角阴极射线管。
可获得精确的量测值。
本示波器坚固耐用﹐不仅易于操作﹐更具有高度可靠性。
1.2 特点1) 高亮度﹑高加速电压的阴极射线管阴极射线管是采用2KV高加速电压来达到强电子束传输﹐并具有高亮度特性﹐即使在高扫描速度时﹐亦可显示清晰的轨迹。
2) 宽频带﹑高灵敏度频宽高达DC～20MHz(－3dB)﹐并且提供5mV/DIV(或放大5倍时1mV/DIV)的高灵敏度特性。
频率于20MHz时可获得稳定的同步触发。
3) 交替触发当观查2个不同讯号源的波形时﹐可交替触发获得稳定的同步。
4) TV同步触发内附TV同步分离电路﹐可清楚观测TV-V及TV-H视频信号。
5) CH1讯号输出于后面板上之CH1讯号输出端子可以作为频率计数之用﹐或连接至其它仪器配合使用。
6) Z轴输入提供Z轴输入时间或频率标记讯号来作为亮度调变﹐正向讯号将使轨迹遮没变暗。
7) X-Y设定X-Y模式时﹐本示波器可成为X-Y示波器﹐CH1可作为水平偏向(X-AXIS)﹐CH2可作为垂直偏向(Y-AXIS)GOS-620 p.13. 使用前应注意事项为延长本示波器使用年限﹐请仔细阅读下列说明﹐并谨慎操作。
3.1拆除包装本示波器在出厂前已通过严密的检验与测试以确保其品质。
因此﹐收到本示波器后﹐请尽速拆开包装并检查是否在搬运途中造成损坏。
若发现任何不正常情况﹐请即刻通知送货者或经销商。
3.2检查电源电压本示波器适用于下表所列之电压范围﹐请将电压选择插头插入后面板上适当的电压插槽。
在接通电源之前﹐请务必确认本仪器已设定成目前所使用的电压﹐若电压设定不同﹐将导致本仪器损毁。
GOS-620示波器使用说明书.
82OSC62000M0GOS -620 20MHz双轨迹示波器使用说明书目录1. 概述 (3)1.1 简介 (3)1.2 特点 (3)2. 规格 (3)3. 使用前应注意事项 (6)3.1拆除包装 (6)3.2检查电源电压 (6)3.3操作环境 (6)3.4设备放置 (6)3.5 CRT亮度 (6)3.6输入端子耐压 (6)4. 操作方法 (7)图4-1 GOS-620前面板 (7)4.1前面板说明 (7)CRT显示屏 (7)VERTICAL垂直偏向 (7)TRIGGER触发 (8)水平偏向 (8)其它功能 (9)4.2后面板说明 (9)AC电源输入电路 (9)4.3单一频道基本操作法 (9)4.4双频道操作法 (10)4.5 ADD之操作 (11)4.6 触发 (11)(1) MODE(触发模式)功能说明 (11)(2) SOURC触发源功能说明 (12)(3) TRIG LEVEL(触发准位)及SLOPE(斜率)功能说明 (12)(4) TRIG. ALT(交替触发)功能说明 (13)4.7 TIME/DIV功能说明 (13)4.8扫描放大 (13)4.9 X-Y模式操作说明 (13)4.10探棒校正 (14)4-11 DC BAL的调整 (14)5. 保养维护 (15)5.1更换保险丝 (15)5.2切换电源电压 (15)5.3清洁机身 (15)GOS-620 p . i安全标志及警语以下的安全标志及警语可能会出现于本说明书中或产品上:!警告提醒您在某些情况下或操作不当时﹐会造成人身伤害﹐甚至致命。
!注意提醒您在某些情况下或操作不当时﹐可能会损坏本产品或其它设备。
!危险! 高电压注意!请参考说明书保护性接地端子接地端子在英国使用时之特别注意事项!注意本仪器导线之安装必须由专业技术人员执行。
!警告本仪器务必良好接地重要提示本仪器引线中的电线﹐皆依照下图分别以不同颜色标示: 主要导线内电线的颜色﹐可能与您的仪器或插头上所标示的颜色不同﹐此时﹐请根据下列步骤操作:母E蓝色电线必须和印有英文字母N或涂成蓝或黑色的端子连接。
GOS-620示波器的使用
实验1.11.1 示波器的使用示波器的使用示波器分模拟式和数字式两种。
模拟示波器的显示装置是电子管，而数字示波器的核心是高速微处理器。
数字示波器功能强，能存储波形，目前正在取代模拟示波器。
但模拟电子技术实验所用的GOS-60为模拟示波器。
示波器很重要的一个技术参数是信号带宽信号带宽信号带宽，即测量信号的频带宽度。
GOS-60能测试的波形的最高频率为20MHz 。
相同功能的示波器，带宽越高，价格也越贵。
1. 示波器的基本结构及原理此部分参看实验指导书第3到第5页。
2.2.示波器的面板示波器的面板示波器的操作主要就是调节其面板上的各种按键和旋钮，使屏幕出现清晰稳定的信号波形。
示波器不论什么样的，其面板是有共性的，学习时主要是掌握这些共性的东西，要记住英文名。
图1.1 示波器左下方面板图1.1中，左侧起为：CAL 校准信号、INTEN 辉度调节旋钮、FOCUS 聚焦调节旋钮、TRACE ROCATION 轨迹旋转（当水平轨迹与刻度线不平行时，用螺丝刀调整）、POWER 按键。
示波器一般都自带一个内部的校准信号 “CAL ”输出，该校准信号的幅度、周期是已知并且是固定不变的，一般是频率为1KHz ，峰峰值V P-P 为2V 的方波信号。
用它可以判断示波器自身工作是否正常。
图1.2 示波器右侧上方面板图1.2的左侧HORIZONTAL 水平方向区域，调整波形的X 轴参数。
常用的为：POSITION 水平位置旋钮TIME/DIV 扫描时间旋钮：表示显示屏上水平一大格（即1cm ）对应的时间间隔×10 MAG 按键：按下，信号水平方向放大10倍SWP. V AR.扫描微调校准旋钮：测量信号周期频率时，要顺时针拧到底。
图1.2右侧TRIGGER 触发器区域，选择触发源和触发方式。
常用的为：MODE 触发方式：一般用AUTO 自动，其余不常用。
AUTO ：当没有触发信号或触发信号的频率小于25Hz 时，扫描会自动产生。
示波器使用方法和步骤及相关注意事项
示波器使用方法和步骤及相关注意事项示波器是一种用途十分广泛的电子测量仪器。
它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。
示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。
在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。
利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。
示波器使用方法用示波器能观察各种不同电信号幅度随时间变化的波形曲线，在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。
下面介绍用示波器观察电信号波形的使用步骤。
1、示波管和电源系统1）电源（Power）：示波器主电源开关。
当此开关按下时，电源指示灯亮，表示电源接通。
2）辉度（Intensity）：旋转此旋钮能改变光点和扫描线的亮度。
观察低频信号时可小些，高频信号时大些。
3）聚焦（Focus）：聚焦旋钮调节电子束截面大小，将扫描线聚焦成最清晰状态。
4）标尺亮度（Illuminance）：此旋钮调节荧光屏后面的照明灯亮度。
正常室内光线下，照明灯暗一些好。
室内光线不足的环境中，可适当调亮照明灯。
2、荧光屏根据被测信号在屏幕上占的格数乘以适当的比例常数（V/DIV，TIME/DIV）能得出电压值与时间值。
根据输入通道的选择，将示波器探头插到相应通道插座上，示波器探头上的地与被测电路的地连接在一起，示波器探头接触被测点。
示波器探头上有一双位开关。
此开关拨到X1位置时，被测信号无衰减送到示波器，从荧光屏上读出的电压值是信号的实际电压值。
此开关拨到X10位置时，被测信号衰减为1/10，然后送往示波器，从荧光屏上读出的电压值乘以10才是信号的实际电压值。
3、垂直偏转因数和水平偏转因数每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。
示波器的使用实验操作指导
GOS-622B型双踪示波器的使用实验操作指导一、对照仪器面板图、面板控制功能键说明和仪器实物，熟悉示波器及信号发生器的各操控按键、旋钮、开关、接线接口的分布与功能。
二、示波器开机前的准备及各控制按键、旋钮、开关位置的设置：三、开机操作与仪器校准1〕按下电源开关2，指示灯亮，约等20秒钟左右屏幕上出现一条光迹。
如果等待时间超过60秒仍未出现扫描光迹，请复查步骤二中的自动扫描按键25是否被按入，假设未按入那么需将其按入；假设已按入那么需适当将辉度旋钮3顺时针方向增大，同时左右旋转垂直位移旋钮7，直至看见扫描光迹。
假设仍找不到扫描光迹，请报告指导教师。
2〕调节辉度旋钮3，使扫描光迹亮度适当；调聚焦旋钮4，使扫描光迹聚焦清晰锐利。
3〕调水平位移旋钮31，使扫描光迹左端起点对齐屏幕最左边的垂直刻度线。
4〕调CH1位移旋钮7，使扫描光迹上下位置与屏幕中央水平刻度线重合。
5〕将信号线插头插入CH1输入插座9，信号线另一端的红色线夹夹住校准信号输出端6，将CH1耦合开关8掷向AC，同时观察屏幕上有无方波波形出现。
假设无波形，请检查信号线连接是否正确可靠；假设有波形但不稳定，那么需调节扫描触发电平旋钮20，使波形稳定显示。
6〕观察并记录稳定显示的校准信号波形的特征：A.方波在垂直方向最高点与最低点的跨度是否为4大格？B.在水平方向信号周期跨度是否为2大格？C.分别将电压灵敏度选择开关10旋到1V/DIV位置和0.2V/DIV位置，记录此后波形各有什么变化？D.将电压灵敏度旋回到0.5V/DIV，分别将主扫描时基选择开关旋至1mS/DIV和0.2mS/DIV，记录此后波形各有什么变化？7〕将垂直模式选择开关12掷向CH2，触发源开关23掷向CH2，调CH2位移旋钮17，使扫描光迹上下位置与屏幕中央水平刻度线重合。
8〕将第二根信号线插头插入CH2输入插座15，信号线另一端的红色线夹夹住校准信号输出端6，将耦合开关16掷向AC，同时观察屏幕上有无方波波形出现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GOS-620双踪示波器的使用方法GOS —620双轨迹示波器面板布局图如下图所示。
一、前面板说明 CRT 显示屏 (2) INTEN ：轨迹及光点亮度控制钮； (3) FOCUS ：轨迹聚焦调整钮；(4) TRACE ROTATION ：使水平轨迹与刻度线成平行的调整钮；(6) POWER ：电源主开关，压下此钮可接通电源，电源指示灯5会发亮；再按一次，开关凸起时，则切断电源。
(33) FILTER ：滤光镜片，可使波形易于观察；×123 45×6182011723252428 272932 3031 ×981012131415161719222126CRTCAL(2V P-P )INTENFOCUSTRACEPOWERVERTICAL垂直偏向(7)(22) VOLTS/DIV：垂直衰减选择钮，以此钮选择CH1及CH2的输入信号衰减幅度，范围为5mV/DIV 5V/DIV，共10档；(10)(18) AC-GND-DC：输入信号耦合选择按键钮；AC：垂直输入信号电容耦合，截止直流或极低频信号输入；GND：按下此键则隔离信号输入，并将垂直衰减器输入端接地，使之产生一个零电压参考信号；DC：垂直输入信号直流耦合，AC与DC信号一齐输入放大器。
(8)（X）输入：CH1的垂直输入端，在X-Y模式下，为X轴的信号输入端；(9)(21) V ARIABLE：灵敏度微调控制，至少可调到显示值的1/2.5。
在CAL位置时，灵敏度即为档位显示值。
当此旋钮拉出时(×5 MAG状态)，垂直放大器灵敏度增加5倍；(20) CH2（Y）输入：CH2的垂直输入端，在X-Y模式下，为Y轴的信号输入端；(11)(19) POSITION：轨迹及光点的垂直位置调整钮；(14) VERT MODE：CH1及CH2选择垂直操作模式；CH1或CH2：通道1或通道2单独显示；DUAL：设定本示波器以CH1及CH2双频道方式工作，此时并可切换ALT/CHOP模式来显示两轨迹；ADD：用以显示CH1及CH2的相加信号；当CH2 INV示CH1及CH2的相减信号；(13)(17) CH1& CH2 DC BAL：调整垂直直流平衡点；(12) ALT/CHOP：当在双轨迹模式下，放开此键，则CH1&CH2以交替方式显示。
(一般使用于较快速之水平扫描文件位)当在双轨迹模式下，按下此键，则CH1&CH2以切割方式显示。
(一般使用于较慢速之水平扫描文件位)；(16)CH2 INV：此键按下时，CH2的讯号将会被反向。
CH2输入讯号于ADD模式时，CH2触发截选讯号( Trigger Signal Pickoff )亦会被反向。
TRIGGER触发(26) SLOPE：触发斜率选择键；“+”：凸起时为正斜率触发，当信号正向通过触发准位时进行触发；“-”：压下时为负斜率触发，当信号负向通过触发准位时进行触发；(24) EXT TRIG.IN：外触发输入端子；(27) TRIG. ALT：触发源交替设定键，当VERT MODE选择器(14)在DUAL或ADD位置，且SOURCE选择器(23)置于CH1或CH2位置时，按下此键，本仪器即会自动设定CH1与CH2的输入信号以交替方式轮流作为内部触发信号源；(23) SOURCE：用于选择CH1、CH2或外部触发；CH1：当VERT MODE选择器(14)在DUAL或ADD位置时，以CH1输入端的信号作为内部触发源；CH2：当VERT MODE选择器(14)在DUAL或ADD位置时，以CH2输入端的信号作为内部触发源；LINE：将AC电源线频率作为触发信号；EXT：将TRIG.IN端子输入的信号作为外部触发信号源；(25) TRIGGER MODE：触发模式选择开关；常态（NORM）：当无触发信号时，扫描将处于预备状态，屏幕上不会显示任何轨迹。
本功能主要用于观察≤25Hz之信号；自动（AUTO）：当没有触发信号或触发信号的频率小于25Hz时，扫描会自动产生；电视场（TV）：用于显示电视场信号；(28)LEVEL：触发准位调整钮，旋转此钮以同步波形，并设定该波形的起始点。
将旋钮向“+”方向旋转，触发准位会向上移；将旋钮向“-”方向旋转，则触发准位向下移；水平偏向(29) TIME/DIV：扫描时间选择钮；(30) SWP.V AR：扫描时间的可变控制旋钮；(31) ×10 MAG：水平放大键，扫描速度可被扩展10倍；(32) POSITION：轨迹及光点的水平位置调整钮；其他功能(1) CAL(2V P-P)：此端子提供幅度为2V P-P，频率为1KHz的方波信号，用于校正10∶1探极的补偿电容器和检测示波器垂直与水平偏转因数；(15) GND：示波器接地端子；二、单一频道基本操作法本节以CH1为范例，介绍单一频道的基本操作法。
CH2单频道的操作程序是相同的，仅需注意要改为设定CH2栏的旋钮及按键组。
插上电源插头之前，请务必确认后面板上的电源电压选择器已调至适当的电压文件位。
确认之后，请依照下表，顺序设定各旋钮及按键。
按照上表设定完成后,请插上电源插头,继续下列步骤:❶20秒后CRT显示屏上应会出现一条轨迹，若在60秒之后仍未有轨迹出现，请检查上列各项设定是否正确。
❷转动❸调CH1 POSITION❹将探棒连接至CH12Vp-p❺将AC位置，此时，CRT上会显示如图4-3的波形。
❻调整❼欲观察细微部份，可调整❽调整 POSITION(Vp-p)及周期(T)易于读取。
三、双频道操作法双频道操作法与单一频道基本操作法的步骤大致相同，仅需按照下列说明略作修改:❶将DUAL位置。
此时，显示屏上应有两条扫描线，CH1的轨迹为校准信号的方波；CH2则因尚未连接信号，轨迹呈一条直线。
❷将探棒连接至CH22Vp-p❸按下AC-GND-DC置于AC位置，调 POSITION当ALT/CHOP放开时(ALT模式)，则CH1&CH2的输入讯号将以交替扫描方式轮流显示，一般使用于较快速之水平扫描文件位;当ALT/CHOP按下时(CHOP模式)，则CH1&CH2的输入讯号将以大约250kHz斩切方式显示在屏幕上，一般使用于较慢速之水平扫描文件位。
在双轨迹(DUAL或ADD)模式中操作时，SOURCE CH1或CH2位置，选择其一作为触发源。
若CH1及CH2的信号同步，二者的波形皆会是稳定的；若不同步，则仅有选择器所设定之触发源的波形会稳定，此时，若按下TRIG. ALT注意 : 请勿在CHOP模式时按下TRIG. ALT键，因为TRIG. ALT功能仅适用于ALT模式。
四、ADD之操作将MODE ADD位置时，可显示CH1及CH2信号相加之和；按下CH2 INV会显示CH1及CH2信号之差。
为求得正确的计算结果，事前请先以V AR.成一致。
任一频道的 POSITION钮皆可调整波形的垂直位置，但为了维持垂直放大器的线性，最好将两个旋钮都置于中央位置。
返回【实验仪器】前面板介绍：（见图）CRT6）——电源主电源开关，当此开关开启时二极管5）发亮。
2）——亮度调节轨迹或亮点的亮度。
3）——聚焦调节轨迹或亮点的聚焦。
4）——轨迹旋转半固定的电位器来调整水平轨迹与刻度线平行。
33）——滤色片使波形看起来更加清晰。
垂直轴8）CH1(X)输入：在X-Y模式下，作为X轴输入端20）CH2(Y)输入：在X-Y模式下，作为Y轴输入端10) 18) AC-GND-DC: 选择垂直输入信号的输入方式。
AC：交流耦合。
GND：垂直放大器的输入接地，输入端断开。
DC：直流耦合。
7） 22）垂直衰减开关：调节垂直偏转灵敏度从5mV/div~5V/div分10挡。
9） 21）垂直微调：微调灵敏度大于或等于1/2.5标示值。
13） 17) CH1和CH2的DC BAL：这两个用于衰减器的平衡调试。
11） 19) ▼▲垂直位移：调节光迹在屏幕上的垂直位置。
14）垂直方式：选择CH1与CH2放大器的工作模式。
CH1或CH2：通道1或通道2单独显示。
DUAL：两个通道同时显示。
ADD：显示两个通道的代数和CH1+CH2。
按下CH2 INV16)按键，为代数差CH1-CH2。
12) AT/CHOP：在双踪显示时，放开此键，表示通道1与通道2交替显示（通常用于扫描速度较快的情况下）；当此键按下时，通道1与通道2同时继续显示（通常用于扫描速度较慢的情况下）。
16） CH2 INV ：通道2的信号反向，当此键按下时，通道2的信号以及通道2的触发信号同时方向。
触发：24）外触发输入端子：用于外部触发信号。
当使用该功能时，开关23）应设置在EXT位置上。
23）触发源选择：选择内（INT）或外（EXT）触发CH1：当垂直方式选择开关14）设定在DUAL或ADD状态时，选择通道1作为内部触发信号源。
CH2：当垂直方式选择开关14）设定在DUAL或ADD状态时，选择通道2作为内部触发信号源。
LINE：选择交流电源作为触发信号。
EXT：外部触发信号接于24）作为触发信号源。
27） TRIG.ALT 当垂直方式选择开关14）设定在DUAL或ADD状态时，而且触发源开关23）选在通道1或通道2上，按下27）时，它会交替选择通道1和通道2作为内触发信号源。
26）极性：触发信号的极性选择。
“+”上升沿触发，“-”下降沿触发。
28）触发电平：显示一个同步稳定的波形，并设定一个波形的起始点。
向“+”旋转触发电平向上移，向“-”旋转触发电平向下移。
25）触发方式：选择触发方式AUTO：自动当没有触发信号输入时扫描处在自由模式下。
NORM：常态当没有触发信号时，踪迹处在待命状态并不显示。
TV—V：电视场当想要观察一场的电视信号时。
TV—H：电视行当想要观察一行的电视信号时。
（仅当同步信号为负脉冲时，方可同步电视场和电视行信号）。
时基：29）水平扫描速度开关：扫描速度可以分20挡，从0.2µS/div到0.5S/div。
当设置到X-Y位置时可用作X-Y示波器。
30）水平微调：微调水平扫描时间，使扫描时间被校正到与面板上TIME/DIV指示一致。
TIME/DIV扫描速度可连续变化。
当反时针旋转到底为校正位置。
整个延时可达2.5倍以上。
32）水平位移：调节光迹在屏幕上的水平位置。
31）扫描扩展开关：按下时扫描速度扩展10倍。
其它：1）CAL：提供幅度为2Vpp频率1KHz的方波信号，用于校正10：1探头的补偿电容器和检测示波器垂直与水平的偏转因数。
15） GND：示波器机箱的接地端子。
【实验内容】1．基本操作：单通道操作(1 )电源接通，电源指示灯亮，约20秒后屏幕光迹出现。
