数字示波器操作--基础篇

数字示波器操作--基础篇

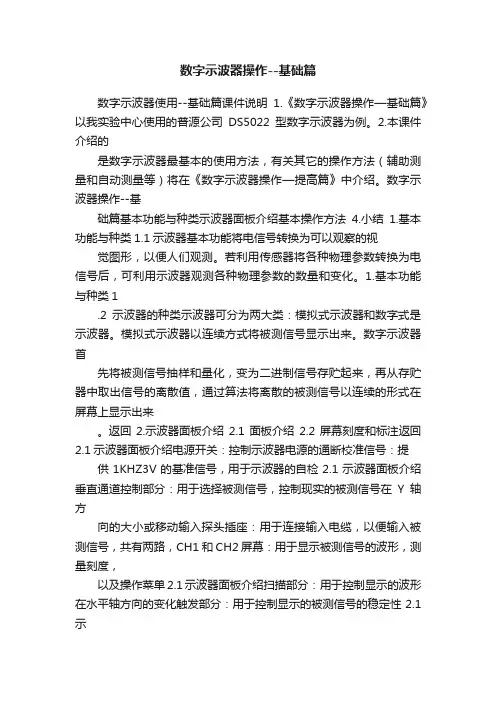

数字示波器操作--基础篇数字示波器使用--基础篇课件说明1.《数字示波器操作—基础篇》以我实验中心使用的普源公司DS5022型数字示波器为例。

2.本课件介绍的是数字示波器最基本的使用方法,有关其它的操作方法(辅助测量和自动测量等)将在《数字示波器操作—提高篇》中介绍。

数字示波器操作--基础篇基本功能与种类示波器面板介绍基本操作方法4.小结1.基本功能与种类1.1示波器基本功能将电信号转换为可以观察的视觉图形,以便人们观测。

若利用传感器将各种物理参数转换为电信号后,可利用示波器观测各种物理参数的数量和变化。

1.基本功能与种类1.2示波器的种类示波器可分为两大类:模拟式示波器和数字式是示波器。

模拟式示波器以连续方式将被测信号显示出来。

数字示波器首先将被测信号抽样和量化,变为二进制信号存贮起来,再从存贮器中取出信号的离散值,通过算法将离散的被测信号以连续的形式在屏幕上显示出来。

返回2.示波器面板介绍2.1面板介绍2.2屏幕刻度和标注返回2.1示波器面板介绍电源开关:控制示波器电源的通断校准信号:提供1KHZ3V的基准信号,用于示波器的自检2.1示波器面板介绍垂直通道控制部分:用于选择被测信号,控制现实的被测信号在Y轴方向的大小或移动输入探头插座:用于连接输入电缆,以便输入被测信号,共有两路,CH1和CH2屏幕:用于显示被测信号的波形,测量刻度,以及操作菜单2.1示波器面板介绍扫描部分:用于控制显示的波形在水平轴方向的变化触发部分:用于控制显示的被测信号的稳定性2.1示波器面板介绍辅助测量设置:提供显示方式、测量方式、光标方式、采样频率、应用方式等选择操作方式控制:提供“自动调整”和“显示静止”两种选择2.1示波器面板介绍稳定触发测量辅助设置辅助操作屏幕菜单选择输入插座校准信号Y轴调整扫描调整屏幕电源开关2.1示波器面板介绍局部面板图返回2.2屏幕刻度和标注信息显示的信号在存贮器中的位置测量状态触发电平指示触发信号源第一路被测信号指示屏幕菜单选择键CH1电压档位刻度线显示的波形在时间周轴上移动的相对时间,X轴与Y轴的交叉点为T=0扫描时间档位CH2电压档位扫描线返回3.基本操作方法3.1垂直通道调整3.2扫描调整3.3稳定触发调整3.4校准信号的使用返回3.1垂直通道调整3.1.1探头3.1.2Y通道选择3.1.3输入耦合选择3.1.4Y轴位移调整3.1.5电压测量读数返回3.1.1探头在输入信号插座上接上测试探头3.1.1探头探头地线探头信号线测试钩探头衰减开关,一般应打在X1档返回3.1.2Y通道选择按CH1可取得CH1的控制权,随后,位移旋钮和电压档开关只对CH1信号有效而对CH2信号无效。

普源数字示波器的使用方法

普源数字示波器的使用方法

普源数字示波器的使用方法普源数字示波器是一种功能强大的电学测量仪器,广泛应用于电路设计、实验分析和电子工程领域。

下面是普源数字示波器的使用方法和注意事项。

一、普源数字示波器的的基本操作1. 连接示波器与电路。

将示波器的探头连接到电路的输入端口,再将电路的输出端口连接到示波器的公共端口。

2. 调整示波器的连接。

根据需要,调整探头和电路连接的位置,使信号能够准确地传输到示波器上。

3. 打开示波器。

根据需要,打开示波器的电源和数据端口。

4. 选择观察模式。

根据需要,选择示波器的观察模式,例如正弦波、方波、三角波等。

5. 设置观察参数。

根据需要,设置示波器的观察参数,例如时基、带宽、幅度等。

6. 断开连接。

关闭示波器并断开连接电路。

7. 保存数据。

将示波器上的数据保存在计算机或其他存储设备中。

二、普源数字示波器的信号处理1. 正弦波分析。

使用数字信号处理软件对正弦波进行时域和频域分析。

2. 方波分析。

使用数字信号处理软件对方波进行时域和频域分析。

3. 三角波分析。

使用数字信号处理软件对三角波进行时域和频域分析。

4. 波形重建。

使用数字信号处理软件对波形进行重建,以便更好地观察和分析电路。

三、普源数字示波器的注意事项1. 使用示波器时,要注意保护好探头和示波器接口,避免受到损坏。

2. 在使用示波器时,要注意保护眼睛,避免长时间观察电子屏幕造成眼睛疲劳。

3. 在使用示波器时,要注意保证电路的正常工作,避免示波器受到干扰。

4. 在使用示波器时,要注意保持示波器的清洁,避免灰尘和污垢对信号的影响。

5. 在使用示波器时,要注意根据电路的不同特性选择不同的观察模式和参数,以便更好地观察和分析电路。

普源数字示波器是一种功能强大的电学测量仪器,正确使用和注意事项可以有效保障测量结果的准确性和可靠性。

数字示波器的使用方法_示波器使用教程_示波器使用说明手册

数字示波器的使用方法_示波器使用教程_示波器使用说明手册

示波器的使用方法前言本篇文章力求从众多的品牌型号中归纳出示波器使用的一般规律,目的是让读者阅读这篇文章后,能掌握大部分数字示波器使用的方法。

本文章所涉及的范围不包括大型台式示波器。

本文分为两部分:基础篇和进阶篇。

学习基础篇之后,会对示波器的使用有基础了解,能够对大部分常用信号进行调试、显示,并做一些快速自动测量。

学习进阶篇之后,会对示波器的使用有较为深刻的了解,可以对信号进行分析,对信号进行合适的调试、保存、分析等。

目录前言 (1)目录 (2)基础篇 (4)第一章初识示波器 (4)1、台式示波器 (4)2、便携示波器 (4)3、手持示波器 (5)4、平板示波器 (5)第二章探头介绍 (6)第三章测试一个信号 (9)第四章探头补偿校准 (11)第五章垂直系统调节 (14)1、通道的打开与关闭 (15)2、垂直刻度(Vertical Scale) (16)3、垂直位置(Vertical Position) (17)第六章水平系统调节 (19)1、水平刻度(Horizontal Scale) (20)2、水平位置(Horizontal Position) (21)第七章自动测量 (23)1、便携示波器 (23)2、手持示波器 (23)3、平板示波器 (24)进阶篇 (27)第八章再谈垂直系统 (27)1、输入耦合方式 (29)2、探头 (30)3、带宽限制 (31)4、反相 (32)5、输入阻抗 (33)第九章再谈水平系统 (34)1、采样模式 (34)2、滚屏(Roll)模式 (36)3、ZOOM模式 (37)4、XY模式 (37)5、存储深度 (40)第十章光标测量 (43)1、便携示波器 (43)2、手持示波器 (44)3、平板示波器 (46)第十一章波形存储与调用 (47)1、便携示波器 (47)2、手持示波器 (48)3、平板示波器 (50)第十二章抓图 (53)1、便携示波器 (53)2、手持示波器 (53)3、平板示波器 (54)第十三章认识触发系统 (56)1、触发源 (59)2、触发电平 (59)3、触发类型 (61)4、触发抑制时间 (68)5、触发耦合 (71)6、触发模式 (74)7、单次触发(Single /Single SEQ) (74)第十四章示波器常用设置 (75)1、高刷新 (75)2、灰度简介 (76)3、显示 (77)(1)波形显示设置 (77)(2)方格图设置 (78)(3)余辉调节 (79)4、语言 (79)第十五章结束语 (81)基础篇第一章初识示波器我们常用的示波器主要有台式示波器(本文章不涉及使用方法)、便携示波器、手持示波器和平板示波器。

示波器图解数字示波器教程示波器使用方法ppt课件

示波器图解数字示波器教程示波器使用方法ppt课件
返回
44
4.小 结
示波器是电子测量中必备的仪表,每一个 电子技术行业的从业者都必须熟练掌握。
所谓“熟练”掌握有三个标准:①每调节 一个开关或旋钮都有明确的目的; ②调节 顺序正确没有无效动作; ③快速。
对初学者而言示波器使用有两个难点: ① Y轴输入耦合开关的正确选择; ②触发源 的正确选择。希望同学们在操作练习时格 外注意。
返回
24
3.2.1 时间挡位调整
按扫描菜单按钮,调出 扫描菜单
25
3.2.1 时间挡位调整
扫描菜单,一般按此菜单 所示设置
26
3.2.1 时间挡位调整
时间档调整开关
27
3.2.1 时间挡位调整
扫描时间为每大格 1ms
扫描时间为大格200μs
返回
28
3.2.2 时间参数测量
调整X轴位移 旋钮,使被测 信号波形的后 沿(或者前沿 )对准 X=0的 轴线
3.3.3 触发电平调整
当两个被测信号同频时,触发源应选其中较 为稳定的一路
37
3.3.3 触发电平调整
数字示波器面板控制部分局部图
当选择正弦波信号为 触发源时,仅正弦波 一路信号稳定
此时方波信号不稳定
38
3.3.3 触发电平调整
当以CH2的方波信号为触发源 时,CH1的正弦波不稳定
当以CH2的方波为触发源时,方
返回
41
3.4 .2 校准信号的使用
校准信号接入示意图 42
3.4.2 校准信号的使用
校准信号 输出端
校正信号 地线
校准信号接入方法局部放大示意图
43
3.4.2 校准信号的使用
T=1ms
校准信号的测量

示波器操作篇

示波器操作篇
编辑器
信号运算, 时间与频率
运算分为时间与 频率运算。
编辑
通道通道间时延调整
Ch1 Ch2
Ch2
Deskew 通道间时延
调整調 整
PCMCIA
AUTOSET(自动设置)
f 按下AUTOSET
− 自动帮你完成以下操作:
f 采集信号 f 显示 f 水平调整 f 触发 f 垂直调整
- 在屏幕上显示出波形
屏幕显示说明
ʊ采集的波形数
Run-Stop 模式
日期和时间 触发位置
Trace Ground 通道基线 波形
操作通道
时基(Time Base) / Div
特定触发
4 特定触发,采集异 常波形。
延迟触发
f 延迟触发,分 为时间延迟 及事件延 迟。
快帧
第一及第 三格快帧 的时间及 时间差
配合特殊 触发功能 采集10格 快帧
缩放功能
通用旋钮 操作
游标操作
直方图与统计值
直方图
统计值
信号运算, 时间与频率
可设置四个不同 运算,每个运算 可用编辑器分別 进行编辑。
– 逻辑 (Logic) (AND, OR, NAND, NOR)
f 建立/保持(setup/hold), 图形 (Pattern), 状态 (State)
– 视频 (TV / Video) (option选项)
f 图像选择 f 水平线计算
– 通讯 (Communication) (option)
f ITU-T, TI102, SDH/SONET, Fibre Channel(光纤通道), Ethernet(以太网)
基本操作 ( Review )
f 外观介绍 f AUTOSET(自动设置) f 屏幕显示说明 f 垂直/水平调整,通道设置 f 触发设置 f 波形测量 – 图标与自动测量 f 存储与调入(save & recall) f 文件硬拷贝(Hardcopy)

固纬1102B数字示波器使用方法教学文案

固纬1102B数字示波器使用方法教学文案
3.1垂直通道调整 3.2扫描调整 3.3稳定触发调整 3.4校准信号的使用
返回
19
3.1垂直通道调整
3.1.1 探头 3.1.2 Y通道选择 3.1.3 输入耦合选择 3.1.4 Y轴位移调整 3.1.5 电压测量读数
返回
20
3.1.1 探头
21
3.1.1 探 头
探头信号线 测试钩
探头衰减开关, 一般应打在X1档
固纬GDS-1102数字示波器
1
课件说明
1. 《数字示波器操作—基础篇》以我实验中 心使用的GDS1102B型数字示波器为例。
2. .本课件介绍的是数字示波器最基本的使用
方法,有关其它的操作方法(辅助测量和 自动测量等)将在《数字示波器操作—提 高篇》中介绍。
2
数字示波器操作--基础篇
1. 基本功能与种类 2. 示波器面板介绍 3. 基本操作方法. 4 . 小结
2大格
时间档位值 指示
3.3稳定触发调整
3.3.1 触发调节的作用 3.3.1 触发源选择 3.3.2 触发电平调整
返回
33
3.3.1 触发调节的作用
❖ 示波器触发调节的作用
❖ 当触发调节不当时,显示的波形将出现不稳定现 象。所谓波形不稳定,是指波形左右移动不能停 止在屏幕上,或者,出现多个波形交织在一起, 无法清楚地显示波形。
触发部分:用于控制显示的被测信号的稳定性
水平控制系统设置
❖ 主要用于设置水平时基。
❖ 水平位置旋钮(position)调整信号波形在显示屏上 的水平位置,转动该旋钮波形随旋钮而水平移动
❖ 按下此旋钮触发位移恢复到水平零点(即显示屏垂 直中心线置)处。
❖ 水平衰减旋钮(scale)改变水平时基档位设置,转动 该旋钮改变“s/div(秒/格)”水平档位,下状态栏 中显示的主时基值也会发生相应的变化。

数字示波器使用方法

数字示波器使用方法

数字示波器使用方法数字示波器是一种电子测量仪器,用于显示电压变化随时间的波形。

它是电子工程师、电力工程师、通信工程师、教师和学生必不可少的工具。

本文将分步骤介绍数字示波器的使用方法。

步骤一:准备工作在使用数字示波器之前,需要进行一些准备工作。

首先,确认选择的示波器型号和功能是否符合所需的测试目的。

其次,插上电源并接通电源开关,等待示波器上电后进行操作。

步骤二:接线测试在使用数字示波器前,需要对测试对象进行电路连接。

接线先将一个测试用信号源与示波器连接。

测试用信号源可以是一个函数发生器、信号发生器或其他可产生波形的设备。

将信号源的输出端与示波器的通道1或通道2连接。

如果需要测量差分信号,则需将差分信号线连接到示波器的通道3或通道4。

步骤三:配置示波器参数在连接好电路后,需要设置数字示波器的参数。

包括:触发方式、采样率、水平和垂直比例等参数。

触发方式是指示波器触发波形显示的方式。

例如,可以设置在信号达到特定电平或在信号发生器的脉冲上进行触发。

采样率是指示波器定期对输入信号进行采样的速度。

在保持采样速度的同时,应根据信号频率适度增加垂直比例,以便将信号看得更加清晰。

步骤四:显示波形设置好示波器的参数后,就可以显示测试信号的波形了。

触发条件满足后,示波器会显示完整的波形(取决于设置的视窗大小)。

如果需要更精细的波形,可以通过改变垂直和水平比例进行调整。

此时,用户可以逐渐放大、移动和调整波形使其达到最优。

步骤五:保存和记录数据数字示波器可以保存测量数据以便后续使用。

可以通过USB接口或其他存储设备将数据保存到U盘或电脑上。

数据还可以作为图片或文档附加给其他用户。

在使用数字示波器时,需要注意安全事项,例如使用直流耦合模式或分离信号等级地面电阻等技术以最小化对被测电路或设备的干扰。

本文介绍了数字示波器的使用步骤。

通过这些步骤,用户可以轻松读取测量结果并生成数据记录。

数字示波器是一个强大而易于使用的工具,它可以帮助用户提高工作效率,提高工作质量。

基本技能03数字示波器的使用方法

基本技能03数字示波器的使用方法

数字示波器数字示波器不仅具有多重波形显示、分析和数学运算功能,波形、设置、CSV 和位图文件存储功能,自动光标跟踪测量功能,波形录制和回放功能等,还支持即插即用USB 存储设备和打印机,并可通过USB 存储设备进行软件升级等。

一、数字示波器快速入门数字示波器前面板各通道标志、旋钮和按键的位置及操作方法与传统示波器类似。

现以DS1000系列数字示波器为例予以说明。

1. DS1000系列数字示波器前操作面板简介DS1000系列数字示波器前操作面板如图3-5-1。

按功能前面板可分为8大区即液晶显示区、功能菜单操作区、常用菜单区、执行按键区、垂直控制区、水平控制区、触发控制区、信号输入/输出区等。

功能菜单操作区有5个按键,1个多功能旋钮和1个按钮。

5个按键用于操作屏幕右侧的功能菜单及子菜单;多功能旋钮用于选择和确认功能菜单中下拉菜单的选项等;按钮用于取消屏幕上显示的功能菜单。

常用菜单区如图3-5-2。

按下任一按键,屏幕右侧会出现相应的功能菜单。

通过功能菜单操作区的5个按键可选定功能菜单的选项。

功能菜单选项中有“◁”符号的,标明该选项有下拉菜单。

下拉菜单打开后,可转动多功能旋钮()选择相应的项目并按下予以确认。

功能菜单上、下有““”、“”符号,表明功能菜单一页未显示完,可操作按键上、下翻页。

功能菜单中有,表明该项参数可转动多功能旋钮进行设置调整。

按下取消功能菜单按钮,显示屏上的功能菜单立即消失。

12345功能菜单操作区液晶显示区USB接口1~5号功能菜单操作键CH1、CH2信号输入通道外触发信号输入信号输入/出输区探头补偿信号输出常用菜单区执行按键区多功能旋钮取消屏幕功图3-5-1 DS1000系列示波器前操作面板AUTO (自动设置)和RUN/STOP (运行/停止)2个按键。

按下AUTO 按键,示波器将根据输入的信号,自动设置和调整垂直、水平及触发方式等各项控制值,使波形显示达到最佳适宜观察状态,如需要,还可进行手动调整。

固纬1102B数字示波器使用方法

固纬1102B数字示波器使用方法
37
3.3.2 触发源选择
触发源指 示
触发电平 指示线, 这条线只 有在调 “LEVEL ”旋钮时 才出现, 随后自动
消失
触发电平 数值
3.3.3 触发电平调整
按50%按钮可使触发电平自动调整到被 测电压值的中点,从而使波形稳定
调整电平旋 钮使触发电 平线进入被 测信号电压 范围内,可 使波形稳定
44
4.小 结
示波器是电子测量中必备的仪表,每一个电子技 术行业的从业者都必须熟练掌握。
所谓“熟练”掌握有三个标准: ①每调节一个开关或旋钮都有明确的目的; ②调节顺序正确没有无效动作; ③快速。
对初学者而言示波器使用有两个难点: ①Y轴输入耦合开关的正确选择; ②触发源的正确选择。希望同学们在操作练习时
固纬GDS-1102数字示波器
1
课件说明
1. 《数字示波器操作—基础篇》以我实验中 心使用的GDS1102B型数字示波器为例。
2. .本课件介绍的是数字示波器最基本的使用
方法,有关其它的操作方法(辅助测量和 自动测量等)将在《数字示波器操作—提 高篇》中介绍。
2
数字示波器操作--基础篇
1. 基本功能与种类 2. 示波器面板介绍 3. 基本操作方法. 4 . 小结
❖ 功能子菜单中,通过屏幕右边按钮进行设置 调整。当按下屏幕右边按钮出现多个各选项 或二级子菜单有多个选项时,可以通过多功 能旋钮来选择和选定。再次按下软件菜单区 按钮,显示屏上的功能菜单立即消失。
选项和选择
选项调节 选项选择
2.1 示波器面板介绍
选项 调节
软件菜 单
运行 控制
稳定 触发
电源 开关
输入探头插座:用于连接输入 电缆,以便输入被测信号,共 有两路,CH1和CH2

数字示波器使用..

数字示波器使用..

数字示波器使用..数字示波器使用§1 基本操作常识一、功能检查1.接通仪器电源.仪器执行所有自检项目,并确认通过自检,按SA VE/RECALL按钮,从顶部菜单框,默认的探头菜单衰减系数设值定为10X.2.将p2100探头上的开关设定为10x,并将示波器探头与通道1连接.将探头连接器上的插对准ch1同轴电缆插接件上的插头并插入,然后向右旋转以拧紧探头.把探头端部和接地夹接到探头补偿器的连接器上.3.按自动设置钮.几秒钟内,可见到方波显示按ch1 菜单按钮两次以关闭通道1 ,按ch2 菜单按钮以打开通道2..二、探头补偿在首次将探头与任一输入通道连接时,进行此调节,使探头与输入通道相匹配.1.将探头菜单衰减系数设定为10x,将探头上的开关设定为10x并将示波器探头与通道1连接.将探头端部与探头补偿器的5伏连接器相连,基准导线与探头补偿器的地线连接器相连,打开通道,然后按自动门置.2.检查所显示波形的形状.3.如必要,调节探头.自校准:应将所有探头或导线与输入连接器断开,然后,按UTILITY辅助功能钮,选择DO SELF CAL执行自校准,以确认准备就绪。

三、探头衰减系数设定:探头有多种衰减系数,它们会影响示波器垂直标尺度数.如改变(检查)探头衰减系数设定值,按所使用通道的---垂直功能菜单钮, 然后按---探头钮旁的选择钮,直至显示正确的设定值.该设定在再次改变前一直有效.注意:出厂时预定值为10x.确认在探头上衰减开关的设定与示波器上探头探头菜单的选项相同.探头开关的设定值为1 和10.注意:衰减开关,设定在1 时探头将示波器的带宽限制在7兆,欲全带宽时,必将开关设定为10-.四、基本概念(一)触发:触发决定了示波器何时开始采集数据和显示波形,一旦触发被正确设定.它可以把不稳定的显示或黑屏转换成有意义的波形.示波器在开始采集数据时,先收集足够的数据用来在触发点的左方画出波形,示波器在等待触发条件发生的同时连续地采集数据.当检测到触发后,示波器连续地采集足够的数据以在触发点的右方画出波形.1.信源:触发可从多种信源得到:输入通道,市电,外部触发.1)输入通道: 最常用, 可任选. 被选中作为触发信源的通道,无论其输入是否被显示.都能正常工作.2)市电:用来显示信号与动力电,如照明设备和动力提供设备,之间的频率关系.示波器将产触发,无需人工输入触发信号.3)外部触发: 用于在两个通道上采集数据的同时在第三个通道上输入触发.2.触发类型:1)边沿触发:可利用模拟和数字测试电路进行边沿触发,当触发输入沿给方向通过某一给定电平时,边沿触发发生.2)视频触发: 标准视频信号可用来进行场行触发.3.触发方式:1)自动触发:使得示波器即使在没有检测到触发条件的情况下也能取到波形,当示波器在一定等待时间”该时间由时基设置决定”器将进行强制触发.当强制进行无效触发时,示波器不能使波形同步,则显示有波形将卷在一起,当有效触发发生时,显示器上的波形是稳定的.可用自动方式来监测幅值电平等可能导致波形显示发生卷滚的因素.2)正常触发: 示波器在正常触发方式下只有当其被触发时才能获取到波形,无触发时,示波器将显示原有波形而获取不到新波形.3)单次触发:在单次触发方式下,用户每按下一次”运行”按钮,示波器将检测到一次触发获取一个波形.示波器采集到的数据依赖于获取方式.4.释抑:释抑时间—每次采集之后的一段时间.为了产生稳定的显示波形的需要.释抑周期可被用来阻止脉冲序中第一个脉冲之外的其它脉冲上的触发.这样,示波器将总是只显示第一个脉冲.为获得释抑控制,按下HORIZONTAL “释抑”,并用释抑旋钮改变释抑周期.5.耦合触发耦合决定信号的何种分量被传送到触发电路,耦合类型包括直流,交流,噪声抑制,高频抑制和低频抑制.1)直流:允许所有的分量通过.2)交流: 阻止直流分量通过.3)噪声抑制:降低触灵敏度并要求较高的信号幅值才能形成稳定触发,从而减少了在噪声上信号错误触发的可能性.4)高频抑制:阻止信号的高频部分通过,只允许低频分量通过.5)低频抑制: 作用效果与高频抑制耦合相反.6.斜率和电平斜率控制钮决定示波器的触发点在信号上升沿或在下降沿,欲获得触发斜率控制,按下”触发菜单”按钮选择”边沿”并用”斜率”按钮选择上升或下降.电平控制钮决定触发点在,边沿上的确切位置,欲获得触发电平控制,按下”HORIZONTAL”菜单按钮,选择“电平”并旋转”电平”旋钮改变数值.(二)采集数据采集模拟数据时,本示波器将其转换成数字形式.时基设置将影响采集数据的速度.1.采集数据有三种不同的方式:1)采样: 在该获取方式下,示波器按相等的时间间隔对信号采样以重建波形.这种方式在大多数情况下正确地表示了模拟信号.这种方式不能获取模拟信号在两次采样时间间隔内发生的迅速变化, 从而导至混淆,并有可能丢失信号中的窄脉冲.2)峰值检测: 示波器采集每一采样间隔中输入信号的最大值,并用采样数据显示波形.这样,示波器可以获取和显示在采样方式下可能丢失的窄脉冲,但噪场将比较明显.3)平均值: 示波器获取若干波形,然后取平均,并显示平均后的波形,可用这种方式减少随机噪声.2.时基通过在离散点上对输入信号的采样将波形数字化,时基控制数字化的频率.使用“秒/刻度”旋钮调整时基到某一水平刻度以适合用户需要.(三)标度和定位波形通过调整波形的刻度和位置可改变其在导电屏幕上的显示.刻度被改变时,显示波形的尺寸将被放大或缩小.位置改变时,波形将上下左右移动.1.垂直刻度和位置通过上下移动波形可以改变显示波形的垂直位置,为对比数据,可将波形上下对齐.改变形的垂直刻度时,显示波形将相对接地电平收缩或扩张.2.水平刻度和位置:触发前后可通过调整”水平位置”控制钮查看波形数据, 改变波形的水平位置实际改变的是触发与显示区中心的时间偏差使用”秒/刻度”旋钮可改变所有波形的水平刻度.如查看波形的一个周期以测量其上升沿的对冲.(四)测量:示波器所显示的电压—时间坐标图,可用来测量所显示的波形。

数字示波器使用操作流程

数字示波器使用操作流程

数字示波器使用操作流程数字示波器是一种常用的电子测量仪器,用于观察和分析电子信号的波形和幅度。

它广泛应用于电子工程、通信、医疗等领域。

本文将介绍数字示波器的使用操作流程,以帮助读者更好地了解和使用该设备。

1. 连接示波器首先,将示波器的电源插头插入电源插座,确保电源供应正常。

然后,将待测信号的探头连接到示波器的输入通道上。

一般来说,探头的接地线连接到信号的共地点,探头的探测端则连接到待测信号的测量点。

注意,示波器的输入通道和探头需要正确匹配,以避免信号失真或损坏设备。

2. 调整示波器设置打开示波器的电源开关后,待机一段时间,使示波器的电路稳定。

然后,根据需要调整示波器的基本设置。

这些设置可以根据具体的测量要求进行调整,包括触发模式、时间/幅度比例、水平/垂直缩放等。

触发模式用于选择触发信号的方式,一般有边沿触发、脉冲触发等多种模式可选。

时间/幅度比例用于调整显示波形的时间和幅度尺度,以便更清晰地观察波形特征。

3. 获取波形根据需要对待测信号进行观察和分析。

示波器可以实时显示信号的波形,可以通过调整时间/幅度比例和触发模式等设置来完善观察效果。

同时,示波器还可以进行波形捕获,以便后续的数据分析和处理。

在获取波形过程中,需要注意信号的频率范围和幅度,以免超过示波器的测量范围。

4. 数据分析和处理获取波形后,可以进行数据分析和处理。

示波器提供了多种功能和工具,用于对波形进行测量、计算、描绘等操作,以实现对信号特性的深入分析。

同时,示波器还可以保存波形数据并导出为其他文件格式,以便于后续的数据处理和共享。

5. 断开连接和关闭示波器在使用完成后,首先断开待测信号的连接,再将示波器的电源插头从电源插座上拔出,确保设备安全。

然后,关闭示波器的电源开关。

此外,还可以清理和维护示波器,保持设备的良好状态。

总结:数字示波器是一种重要的电子测量仪器,掌握其使用操作流程对于电子工程师和相关专业人员来说十分重要。

本文简要介绍了数字示波器的使用操作流程,包括连接示波器、调整示波器设置、获取波形、数据分析和处理以及断开连接和关闭示波器等步骤。

示波器图解,数字示波器教程,示波器使用方法

示波器图解,数字示波器教程,示波器使用方法

4
LOGO
1.时基间管本理功之能“与四象种限类法则”
1.2 示波器的种类
示波器可分为两大类:模拟式示波器和数字 式是示波器。
模拟式示波器以连续方式将被测信号显示出 来。.
数字示波器首先将被测信号抽样和量化,变 为二进制信号存贮起来,再从存贮器中取出信号 的离散值,通过算法将离散的被测信号以连续的 形式在屏幕上显示出来。
3时.1间.5管电理压之“测四量象读限数法则”
电压值== 每1V档×指示3 =值3×V格数
电压档位
每格电压档 位指示值
调整开关
返回
23
LOGO
3.2.1 时间挡位调整 3.2.2时间参数测量
时间管理3之.2“扫四描象限调法整则”
返回
24
LOGO
3.2.时1 间时管间理挡之“位四调象整限法则”
按扫描菜单按钮,调出 扫描菜单
时间3.管1理垂之直“通四道象限调法整则”
返回
15
LOGO
时间管理3.之1.“1 探四象头限法则”
在输入 信号插 座上接 上测试 探头
16
LOGO
时间管3.理1.之1 “探四象头限法则”
探头信号线 测试钩
探头衰减开关, 一般应打在X1档
探头地线
返回
17
LOGO
时3间.1管.2理之Y通“四道象选限择法则”
校正信号 地线
43
LOGO
3.4时.2间校管理准之信“号四的象限使法用则”
3V
校准信号的Байду номын сангаас量
T=1ms
当测得校准信号 为1KHZ,3V时, 说明接入探头线 完好,并且示波 器Y通道和X通 道测试准确。
返回

固纬1102B数字示波器使用方法

固纬1102B数字示波器使用方法

触发部分:用于控制显示的被测信号的稳定性
可编辑ppt
10
水平控制系统设置
❖ 主要用于设置水平时基。 ❖ 水平位置旋钮(position)调整信号波形在显示屏上
的水平位置,转动该旋钮波形随旋钮而水平移动 ❖ 按下此旋钮触发位移恢复到水平零点(即显示屏垂
直中心线置)处。 ❖ 水平衰减旋钮(scale)改变水平时基档位设置,转动
校准信号 输出端
校正信号 地线
校准信号接入方法局部放大示意图
3.4.2 校准信号的使用
T=1ms
校准信号的测量
2V
测得校准信号周 期为1ms、幅度 为2V说明接入探 头线完好,并且 示波器Y通道和X 通道测试准确。
4.小 结
示波器是电子测量中必备的仪表,每一个电子技 术行业的从业者都必须熟练掌握。
返回
3.3.1 触发调节的作用
v 示波器触发调节的作用
v 当触发调节不当时,显示的波形将出现不稳定现 象。所谓波形不稳定,是指波形左右移动不能停 止在屏幕上,或者,出现多个波形交织在一起, 无法清楚地显示波形。
v 触发调节是示波器操作的难点和易错点, 触发部分调节的关键是正确选择触发源信 号。
3.3.1 触发调节的作用
1. 基本功能与种类
1.1 示波器基本功能 电信号————视觉图形,以便观测。
各种物理参数————电信号,观测各 种物理参数的数量和变化。
1. 基本功能与种类
1.2 示波器的种类
示波器可分为两大类:模拟式示波器和数字 式示波器。
模拟式示波器以连续方式将被测信号显示出 来。
数字示波器首先将被测信号抽样和量化,变 为二进制信号存贮起来,再从存贮器中取出信号 的离散值,通过算法将离散的被测信号以连续的 形式在屏幕上显示出来。

数字示波器操作基础篇共50页文档

数字示波器操作基础篇共50页文档
数字示波器操作基础篇
6、法律的基础有两个,而且只有两个……公平和实用。——伯克 7、有两种和平的暴力,那就是法律和礼节。——歌德
