数字示波器操作指导书
操作手册示波器使用方法说明书
操作手册示波器使用方法说明书操作手册-示波器使用方法说明书1. 简介示波器是一种广泛应用于电子测量领域的仪器，用于显示电压信号的波形、频率、幅度等参数。
本操作手册旨在向用户提供关于示波器使用的详细指南，帮助您正确高效地操作示波器。
2. 示波器的组成与基本功能2.1 示波器的组成示波器主要由以下几部分组成：- 垂直放大与输入：用于放大和调整待测信号的幅度和范围。
- 水平放大与扫描：用于控制波形的触发和水平移动。
- 示波器显示：负责生成、显示和记录电压波形。
- 添加功能：包括触发、自动测量、数据存储等。
- 控制按钮与接口：便于用户操作和连接外部设备。
2.2 示波器的基本功能示波器具备以下基本功能：- 波形显示：将输入信号转换为波形图显示在示波器屏幕上。
- 触发功能：通过设置特定的触发条件，使示波器只显示特定条件下的波形。
- 自动测量：示波器能够自动测量波形的参数，如频率、峰值、周期等。
- 存储和回放功能：允许用户存储并随时回放特定波形，方便后续分析。
3. 示波器的使用步骤3.1 准备工作- 确保示波器与待测电路正确连接，并正确设置垂直和水平放大范围。
- 打开示波器，并调整亮度和对比度以获得清晰的显示效果。
- 定位示波器中心线，并调整位置使其垂直居中在屏幕上。
3.2 调整垂直和水平放大- 使用垂直放大旋钮调节信号显示的幅度，使波形占满示波器屏幕并不超过边界。
- 根据信号的频率调整水平放大旋钮，以获得合适的波形显示幅度。
3.3 设置触发条件- 使用触发按钮设置触发条件，如边沿触发、脉宽触发等。
- 根据待测信号的特征调整触发电平、触发沿等参数，以稳定地显示波形。
3.4 进行波形测量- 利用示波器的自动测量功能获取波形的相关参数，如频率、周期、峰峰值等。
- 可根据需要选择特定波形的测量，例如上升沿触发后的波形。
3.5 数据存储和回放- 按下示波器上的存储按钮，可以将当前波形保存到示波器内存中。
- 通过示波器的回放功能，可以随时查看已存储的波形，并进行后续分析和处理。
示波器使用方法说明书
示波器使用方法说明书一、简介示波器是一种常用的电子测试设备，用于观察电流、电压、频率等信号的波形，并能进行测量和分析。
本说明书旨在为用户提供使用示波器的详细方法和步骤，帮助用户充分发挥示波器的功能。
二、安装与连接1. 将示波器放置在平稳的台面上，确保通风良好。
2. 将示波器的电源线插入交流电源插座，并确保电源线连接牢固。
3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连，确保连接牢固可靠。
三、调整示波器参数1. 打开示波器电源，待示波器启动后，在显示屏上会出现初始界面。
2. 调整水平扫描控制，使波形在屏幕上水平移动。
3. 调整垂直幅度控制，使波形在屏幕上垂直移动。
4. 调整触发控制，使波形在屏幕上稳定显示。
四、观察波形1. 调整水平扫描速度，通过旋钮控制波形的宽度，观察信号的周期。
2. 调整垂直灵敏度，通过旋钮控制波形的高度，观察信号的幅值。
3. 使用游标测量功能，可以在屏幕上选择特定的点进行测量，如周期、频率、峰峰值等。
五、保存和存储波形1. 示波器通常具备存储和回放功能，可将观察到的波形图像进行保存和存储。
2. 使用示波器内置的存储设备，选择合适的文件名并进行保存。
3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。
六、使用示波器的注意事项1. 在使用示波器之前，务必仔细阅读和理解本说明书，确保正确操作。
2. 遵循电路安全操作规范，避免触电和短路等事故发生。
3. 使用示波器时，应注意电流和电压的测量范围，避免超过示波器的额定参数。
4. 示例波器有很强的测量能力，请勿将其用于非法用途或与他人的隐私权利相冲突的行为。
七、故障排除1. 若示波器出现异常现象，比如显示不稳定、无法触发等问题，应先检查示波器的连接是否正确。
2. 若连接无误，可尝试重新启动示波器，或将示波器恢复出厂设置。
3. 若问题仍未解决，请联系售后服务。
八、维护与保养1. 定期对示波器进行外观清洁，使用干净、柔软的布进行擦拭，避免使用化学溶剂和腐蚀性液体。

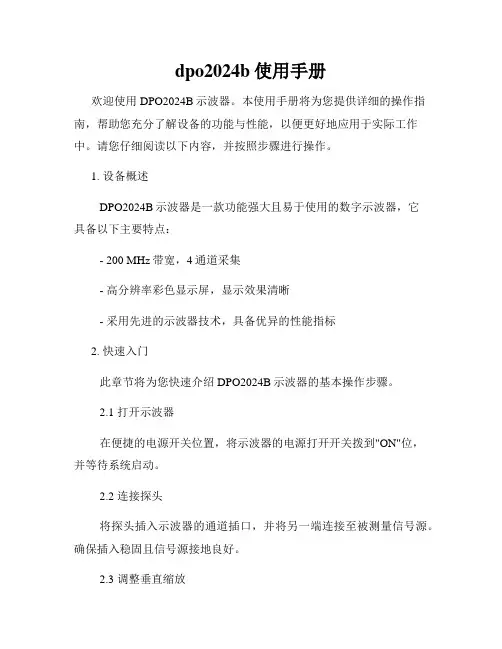

dpo2024b使用手册
dpo2024b使用手册欢迎使用DPO2024B示波器。
本使用手册将为您提供详细的操作指南，帮助您充分了解设备的功能与性能，以便更好地应用于实际工作中。
请您仔细阅读以下内容，并按照步骤进行操作。
1. 设备概述DPO2024B示波器是一款功能强大且易于使用的数字示波器，它具备以下主要特点：- 200 MHz带宽，4通道采集- 高分辨率彩色显示屏，显示效果清晰- 采用先进的示波器技术，具备优异的性能指标2. 快速入门此章节将为您快速介绍DPO2024B示波器的基本操作步骤。
2.1 打开示波器在便捷的电源开关位置，将示波器的电源打开开关拨到"ON"位，并等待系统启动。
2.2 连接探头将探头插入示波器的通道插口，并将另一端连接至被测量信号源。
确保插入稳固且信号源接地良好。
2.3 调整垂直缩放通过旋转垂直缩放旋钮，调整波形在屏幕上的大小和位置，以适应您的需要。
2.4 调整时间缩放通过旋转时间缩放旋钮，调整波形的时间尺度，以便更清楚地观察信号。
3. 功能介绍3.1 垂直控制每个通道都提供垂直控制按钮，你可以使用这些按钮调整通道的增益、偏移和位置等参数。
此外，示波器还提供了自动垂直调整功能，能够根据输入信号的幅值自动调整垂直缩放。
3.2 水平控制示波器的水平控制功能可帮助您调整时间尺度、触发模式和采集率等参数。
通过这些控制，您可以更精确地捕获和分析信号。
3.3 触发功能触发是示波器中非常重要的功能，它可以帮助您确保波形的稳定显示。
示波器提供了多种触发模式，如边沿触发、脉宽触发和模式触发等，以适应不同的应用场景。
3.4 自动测量DPO2024B示波器具备丰富的自动测量功能，可以方便地对信号进行各种测量。
包括但不限于频率、周期、占空比和峰值等参数的测量。
4. 实际应用举例为了帮助您更好地理解DPO2024B示波器的应用，以下是一些实际案例供您参考：4.1 电路调试当您需要调试电路中的某个模块时，可以通过连接示波器，观察和分析电路的各个信号波形，从而快速定位问题。
mso5104示波器作业指导书
mso5104示波器作业指导书一、概述1.1 本次作业的目的本次作业的目的是让学生学会如何正确操作mso5104示波器，掌握示波器的基本原理和使用方法。
1.2 适用对象本作业适用于电子信息工程、电子科学与技术等相关专业的本科生。
1.3 作业内容本次作业主要包括以下内容：a) 示波器的基本原理b) 示波器的操作方法c) 示波器的常见故障处理二、示波器的基本原理2.1 示波器的概念示波器是一种用于观察电信号波形的仪器，能够将电信号转换为对应的图形显示出来。
2.2 示波器的工作原理示波器通过对输入信号进行采样、放大、显示等步骤，将电信号转换为可视的波形图形。
2.3 示波器的参数示波器的参数包括带宽、采样率、垂直灵敏度、水平扫描速率等，这些参数决定了示波器的测量能力和适用范围。
三、示波器的操作方法3.1 示波器的基本操作示波器的基本操作包括开机、设置触发条件、调整水平和垂直尺度、观察波形等步骤。
3.2 示波器的高级操作高级操作包括设置存储、测量功能、频谱分析等，能够更多地发挥示波器的功能。
3.3 示波器的注意事项在操作示波器时，需要注意安全用电、正确连接信号源、选择合适的量测参数等，确保操作的准确性。
四、示波器的常见故障处理4.1 示波器无法开机可能原因包括电源故障、示波器内部故障等，需要检查电源连接和通风情况。
4.2 示波器显示异常波形可能原因包括信号源问题、示波器设置错误等，需要检查信号源和示波器设置。
4.3 示波器无法触发可能原因包括触发电路故障、输入信号问题等，需要检查触发设置和输入信号。
五、总结5.1 本次作业的收获通过本次作业，学生可以掌握示波器的基本原理和操作方法，并能够对常见故障进行处理。
5.2 作业的意义示例器是电子工程领域的重要工具，正确的操作方法是保证工程质量的基础。
5.3 作业的展望通过学习示波器的操作，在今后的学习和工作中能够更好地应用示波器进行信号分析和测试。
mso5104示波器作业指导书旨在帮助学生全面了解示波器的使用方法，培养学生对示波器工作原理的理解，提高学生对于电子仪器操作的能力。
数字示波器使用方法
信号线 接到 CHB
正弦波：Vpp=2 2 Vrms 方波：Vpp= 2Vrms
三角波：Vpp= 2 3 Vrms
有效值 注意峰峰值与有效 峰峰值
Vrms 值旳区别！！！ Vpp
信号波形 信号幅度 信号频率
示波器测量值
周期
峰峰值 (Vpp)
计算值 （课后）
频率
有效值 （Vrms）
正弦波 0.5Vrms 500Hz
开始、暂停
使用 Single 键可 查看单步事件， 而不会被后来旳 波形数据覆盖显 示。当您需要最 大采样率和最大 存储器深度以平 移和缩放和最大 存储器深度以平
移和缩放时，可 使用 “单次”。
Single类似于相机旳拍照
下列简介示波器按键旋扭
水平控制
运营控制
其他波 形控制
3.功能选择键
2.返回 / 向上键 1.电源开关
目前1通道零电平位置，可经过“垂直移动旋钮” 变化位置，波形也随之上下移动
延迟时间：触发点与时间参照点之间旳时延
时间参照点
触发点
旋转水平平移旋钮可移动“触发点”， 波形也随之左右移动，“延迟时间”也相应变化
目前触发电平大小及所在位置 触发电平调整旋钮，逆时针减小，顺时针增大
触发电平过大，高于波峰，波形不稳定
4.内部任意发生 器输出端口
6.DEMO1、DEMO2和 B主机接口 示波器旳接地端子
7. 【Auto scale】 8. Entry旋钮
9.信号输入端口
水平缩放旋钮
水平键（Horiz） 水平平移旋钮
10.水平控 制区
11.垂直控制区
垂直分度 切换旋钮 通道标识按键 垂直移动旋钮
15.触发 控制区
示波器操作说明书
示波器操作说明书1. 简介本操作说明书旨在指导用户正确、安全地操作示波器，并充分利用其功能和优势。
请用户仔细阅读本说明书，并按照指导进行操作。
2. 示波器概述示波器是一种用于测量和显示电压波形的仪器。
它可无损地显示、测量和分析各种电压信号的幅度、频率、相位等参数，广泛应用于电子、通信、自动化等领域。
3. 示波器外观及元件介绍a) 示波器主机：示波器的主要部分，包含屏幕、操作按钮、旋钮等。
用于控制及显示测量结果。
b) 探头：连接示波器和被测对象的电缆，用于采集信号。
请确保探头正确连接，保持良好的信号传输。
c) 示波器输入通道：通常具有多个输入通道，用于接收不同信号源的输入。
每个通道可根据需要进行设置和调整。
4. 示波器操作步骤a) 开机与校准i) 将示波器主机插入电源，并打开电源开关。
ii) 等待示波器启动，确保屏幕正常显示。
iii) 进行校准操作，校准示波器以提高测量准确性。
b) 信号连接i) 将需要测量的电路信号连接到示波器输入通道上。
ii) 检查连接是否牢固，避免短路或断路等问题。
c) 示波器设置i) 根据测量要求选择合适的测量模式，并在示波器主机上进行相应设置。
ii) 设置水平控制参数，如时间基准、触发等，以确保测量结果准确可靠。
d) 进行测量i) 确认示波器设置无误后，可以开始进行测量。
ii) 观察屏幕上显示的波形，并根据需要进行调整和分析。
e) 停止和关闭i) 测量完成后，停止信号输入，并关闭示波器主机。
ii) 断开示波器与测量对象的连接。
iii) 将示波器主机从电源上拔出。
5. 示波器常见功能a) 波形显示：通过屏幕显示被测信号的波形图像。
b) 自动测量：示波器可根据预设条件自动进行各项测量，并显示测量结果。
c) 触发功能：设置触发条件，使示波器只显示满足条件的信号。
d) 存储和回放：示波器可将测量数据存储，并随时回放以进行分析和比较。
e) 储存和导出：测量结果可储存在示波器内部或外部存储器，并支持导出至计算机等设备。
数字荧光示波器使用说明书
INSTRUCTION MANUAL 使用说明书前言非常感谢您选择使用由广州德肯电子股份有限公司研制、生产的数字荧光示波器！本产品功能齐全、技术指标先进、选件配置丰富，突破性和创新性的技术让您体验更多、更出色的示波器性能。
为增进您对本款示波器的了解和使用，请仔细阅读本手册。
我们将以最大限度满足您的需求为己任，为您提供高品质的测量仪器，同时带给您一流的售后服务。
“质量优良，服务周到”是我们一贯的宗旨，提供让客户满意的产品和服务是我们对客户的承诺。
本手册介绍了数字荧光示波器的用途、菜单结构、使用方法、使用注意事项、基本工作原理等，以帮助您尽快熟悉和掌握仪器的操作方法和使用要点。
请仔细阅读本手册，并按照相应说明进行正确操作。
由于时间紧迫和笔者水平有限，在本手册中难免有错误或疏漏之处，恳请批评指正！如果由于我们的工作失误给您造成不便，我们在此深表歉意！说明：本手册是数字荧光示波器用户手册。
本手册中的内容如有变更，恕不另行通知。
本手册内容及所用术语解释权归属广州德肯电子股份有限公司所有。
本手册版权属于广州德肯电子股份有限公司，任何单位或个人非经本公司授权，不得对本手册内容进行修改或篡改，并且不得以赢利为目的对本手册进行复制、传播，广州德肯电子股份有限公司保留对侵权者追究法律责任的权利。
编者2020年3月目录第一章使用指南 (1)1.1开箱检查 (1)1.2安全须知 (1)1.2.1环境要求 (2)1.2.2电源线的选择 (2)1.2.3供电要求 (2)1.2.4静电防护（ESD） (2)1.3售后维护 (2)1.4文章标识 (3)第二章关于数字荧光示波器 (4)2.1开机使用 (4)2.2前面板概述 (5)2.2.1电源按钮 (6)2.2.2前置USB口 (6)2.2.3逻辑分析仪扩展接口 (6)2.2.4波形发生扩展接口 (7)2.2.51kHz校准信号 (7)2.2.6屏幕显示区 (7)2.2.7通用旋钮设置区 (8)2.2.8功能设置区 (8)2.2.9运行系统设置区 (10)2.2.10水平系统设置区 (10)2.2.11触发系统设置区 (11)2.2.12垂直系统设置区 (11)2.2.13输入通道区 (12)2.3后面板概述 (12)第三章垂直系统 (14)3.1按键/旋钮说明 (14)3.2探头 (15)3.2.1探头接口 (15)3.3通道状态 (15)3.4输入耦合 (16)3.5输入阻抗 (16)3.6带宽限制 (16)3.7探头设置 (17)3.7.1探头系数 (17)3.7.2探头类型 (18)3.7.3探头校零 (18)3.8反相 (18)3.9量程细调 (19)3.10垂直量程 (19)3.11垂直偏移 (20)3.12通道延时 (20)第四章水平系统 (22)4.1按键/旋钮说明 (22)4.2时基 (23)4.3水平延时 (23)4.4视窗扩展 (23)4.5采集模式 (24)4.6存储深度 (25)4.7快采样模式 (27)第五章触发系统 (28)5.1按键/旋钮说明 (28)5.2触发源 (28)5.3触发类型 (29)边沿触发 (29)脉宽触发 (32)欠幅触发 (34)序列触发 (37)逻辑触发 (38)建立和保持时间触发 (42)升降时间触发 (44)串行总线触发 (49)可视触发（区域触发） (49)5.4触发释抑 (50)5.5触发模式 (51)5.6触发灵敏度 (52)5.7触发电平 (53)5.8辅助输出 (53)第六章测量系统 (55)6.1参数测量 (55)6.1.1添加测量 (56)6.1.2删除测量 (58)6.1.3直方图 (59)6.1.4统计 (61)6.1.5选通 (61)6.1.6参考电平 (61)6.1.7硬件辅助开关 (62)6.2光标测量 (62)第七章数学运算 (64)7.1双波形数学运算 (64)7.2FFT (65)7.3高级数学 (67)第八章显示系统 (71)8.1波形显示设置 (71)8.2波形色彩设置 (71)8.3余辉设置 (74)8.4网格设置 (74)8.5亮度设置 (75)8.6XY显示 (75)第九章保存调用和参考 (77)9.1保存 (77)9.2调用 (80)9.4录制&回放 (81)第十章系统设置 (83)10.1配置 (83)10.2参考&输出 (84)10.3网络设置 (85)10.4选件 (86)10.5校准 (87)10.6系统写保护 (87)第十一章总线分析仪（选件） (89)11.1I2C总线触发与分析 (89)11.1.1I2C总线设置 (90)11.1.2I2C触发设置 (94)11.2RS232/RS422/RS485/UART总线触发与分析 (99)11.2.1RS232总线设置 (99)11.2.2RS232触发设置 (107)11.3SPI总线触发与分析 (109)11.3.1SPI总线设置 (109)11.3.2SPI触发设置 (116)11.4CAN总线触发与分析 (118)11.4.1CAN总线设置 (118)11.4.2CAN触发设置 (123)11.5LIN总线触发与分析 (128)11.5.1LIN总线设置 (128)11.5.2LIN触发设置 (133)11.6FLEXRAY总线触发与分析 (138)11.6.1FlexRay总线设置 (138)11.6.2FlexRay触发设置 (144)11.7AUDIO总线触发与分析 (151)11.7.1Audio总线设置 (153)11.7.2Audio触发设置 (160)11.8USB总线触发与分析 (162)11.9.1USB总线设置 (162)11.9MIL-STD-1553总线触发与分析 (172)11.9.1MIL-STD-1553总线设置 (173)11.9.2MIL-STD-1553触发设置 (177)第十二章极限和模板测试（选件） (182)12.1设置模板 (182)12.2选择模板 (183)12.3设置测试 (184)12.4运行测试 (185)12.5显示结果 (185)第十三章功率测量与分析（选件） (187)13.1测量类型 (187)13.2电源质量 (188)13.2.1定义输入 (188)13.2.2测量显示 (188)13.2.3频率参考 (189)13.3纹波 (189)13.3.1定义输入 (190)13.3.2测量源 (190)13.4谐波 (190)13.4.1定义输入 (190)13.4.2设置 (191)13.4.3显示 (192)13.5开关损耗 (193)13.5.1定义输入 (193)13.5.2测量显示 (194)13.5.3传导计算 (194)13.5.4参考电平 (195)13.6调制 (196)13.6.1定义输入 (196)13.6.2测量源 (196)13.6.3调制类型 (196)13.7安全作业区 (197)13.7.2定义轴 (198)13.7.3定义模板 (198)13.7.4违例停止 (199)第十四章逻辑分析仪（选件） (201)14.1打开/关闭数字逻辑 (201)14.2通道开关 (202)14.3阈值 (204)14.4编辑标签 (204)第十五章波形发生（选件） (206)15.1波形类型 (207)15.1.1正弦波 (207)15.1.2方波 (209)15.1.3斜波 (209)15.1.4脉冲 (210)15.1.5直流 (211)15.1.6噪声 (212)15.1.7任意波 (212)15.1.8内建波形 (216)15.2波形调制 (217)15.2.1调制类型 (217)15.2.2调制频率/FSK速率 (219)15.2.3调制波形 (219)15.2.4调制开关 (219)15.3波形预览 (219)15.4波形输出 (220)第十六章数字电压表 (221)第十七章工作原理 (222)第十八章应用示例 (224)18.1测量简单的信号 (224)18.2测量脉冲信号 (224)18.3查看两路信号的相位差 (225)18.3.1XY测量法 (225)18.3.2参数自动测量法 (226)18.4I2C总线触发与分析示例 (226)18.5CAN总线触发与分析示例 (228)18.6LIN总线触发与分析示例 (230)18.7FLEXRAY总线触发与分析示例 (232)18.8RS232总线触发与分析示例 (234)18.9SPI总线触发与分析示例 (236)18.10AUDIO总线触发与分析示例 (237)18.11USB总线触发与分析示例 (239)18.121553总线触发与分析示例 (241)第十九章故障检测与处理 (243)附录1：技术指标说明 (244)附录2：附件和选件 (I)第一章使用指南第一章使用指南欢迎选用由广州德肯电子股份有限公司研制、生产的数字荧光示波器。
数字示波器使用实验操作指导
DS1000E-EDU 数字示波器实验操作指导一、显示和测量正弦信号观测电路中的一个未知信号，迅速显示和测量信号的频率和峰峰值。
1、欲迅速显示该信号，请按如下步骤操作：(1) 信号发生器输出一正弦信号，将通道1连接到信号发生器。
(2) 按下示波器将自动设置使波形显示达到最佳状态。
在此基础上，您可以进一步调节垂直、水平档位，直至波形的显示符合您的要求。
2. 进行自动测量示波器可对大多数显示信号进行自动测量。
欲测量信号频率和峰峰值，请按如下步骤操作(1) 测量峰峰值按下 Measure 按键以显示自动测量菜单。
按下1号菜单操作键以选择信源 CH1 。
按下2号菜单操作键选择测量类型： 电压测量 。
在电压测量弹出菜单中选择测量参数： 峰峰值 。
此时，您可以在屏幕左下角发现峰峰值的显示。
(2) 测量频率按下3号菜单操作键选择测量类型： 时间测量 。
在时间测量弹出菜单中选择测量参数： 频率 。
此时，您可以在屏幕下方发现频率的显示。
3、用Cursor 光标测量功能进行手动测量 (1) 信号发生器输出一任意频率的正弦信号，将信号发生器输出端连接示波器通道1。
(2) 按下Cursor 光标测量键，选择手动测量，测量出信号的周期、频率，电压峰峰值，画出信号波形，标出周期、频率，电压峰峰值。
二、X －Y 功能的应用，观察李沙如图形1. 将信号A 连接通道1，将信号B 连接通道2。
2. 若通道未被显示，则按下 CH1 和 CH2 菜单按钮。
3. 按下 AUTO （自动设置）按钮。
4. 调整垂直旋钮使两路信号显示的幅值大约相等。
5. 按下水平控制区域的 MENU 菜单按钮以调出水平控制菜单。
6. 按下时基菜单框按钮以选择 X －Y 。
示波器将以李沙如（Lissajous ）图形模式显示。
7. 调整垂直、垂直和水平旋钮使波形达到最佳效果。
8．调节信号发生器A 路信号频率为f X =50Hz ，根据频率比值关系和f X =50Hz ，算出相应的f Y 值。
数字示波器操作指南说明书
数字示波器操作指南说明书一、简介数字示波器是一种用于测量电信号波形的仪器。
本操作指南旨在帮助用户正确操作数字示波器，使用其各项功能。
二、外观与接口数字示波器通常由以下部分组成：1. 主机：包含屏幕、按键等操作界面。
2. 接口：用于连接外部信号源和测量配件。
三、操作步骤以下将详细介绍数字示波器的操作步骤：1. 连接电源：将数字示波器的电源插头插入电源插座，并确保供电正常。
2. 连接信号源：使用信号线或钳子将待测信号源与数字示波器的输入接口连接。
3. 打开电源：按下数字示波器的电源按钮，开启仪器。
4. 调整设置：根据测量需求，设置数字示波器的触发、时间、垂直和水平缩放等参数。
5. 查看波形：通过数字示波器的屏幕，即可实时查看输入信号的波形。
四、功能介绍数字示波器提供了许多功能，包括但不限于以下几个方面：1. 触发模式：可选择边沿触发、脉宽触发、视频触发等不同触发模式。
2. 自动测量：数字示波器能够自动对波形进行各项参数的测量，如峰峰值、频率、周期等。
3. 存储功能：用户可以将测量结果保存在数字示波器内存中，方便后续查看和分析。
4. 波形记录：数字示波器可以记录一段时间内的波形，反映信号的变化趋势。
5. 其他设置：数字示波器还具有数据传输、触发级别、参考电平、通道设置等多个设置选项。
五、常见问题与解决方法在使用数字示波器过程中，可能会遇到以下问题，下面提供相应的解决方法供参考：1. 无法观测到信号：检查信号源是否正常输出、信号线是否连接正确、数字示波器设置是否正确。
2. 波形不稳定：检查信号源的稳定性、数字示波器的触发参数设置是否合理。
3. 信号失真：检查信号源与数字示波器之间的连接线路以及数字示波器的垂直缩放设置。
4. 操作困难：仔细阅读数字示波器的用户手册，了解各项功能的使用方法。
六、注意事项为了保证数字示波器的正常使用，遵循以下注意事项：1. 避免过量电压：不要将过高或过低电压的信号直接输入到数字示波器中。
数字示波器使用说明书
数字示波器使用说明书1. 产品介绍数字示波器是一种用于观察电信号波形的仪器。
它采用现代数字信号处理技术，能够实时采集和显示电压随时间的变化曲线，帮助用户更直观地了解电路中的电信号特性。
本使用说明书旨在帮助用户正确使用数字示波器，以提高工作效率。
2. 示波器外观及功能2.1 外观数字示波器外观精美，采用黑色金属外壳，配备彩色液晶屏幕，显示清晰，宽视角。
前面板布置合理，各功能按键一目了然，背面配备标准接口，方便与其他设备连接。
2.2 功能数字示波器具有以下主要功能：(1) 信号采集：支持多通道信号采集，可同时显示多个信号波形；(2) 波形显示：具备高速更新、高分辨率波形显示功能，能够准确还原信号波形；(3) 自动测量：内置多种常用测量功能，如频率、周期、峰峰值等，可一键完成测量操作；(4) 存储功能：支持波形数据存储和回放，方便用户后续分析；(5) 触发功能：支持多种触发方式设置，满足不同触发条件的要求；(6) 其他辅助功能：例如自动校准、自动设置、阻抗选择等。
3. 使用步骤3.1 连接电源插上数字示波器的电源线，并将电源线连接到电源插座上，确认电源正常接通。
3.2 连接被测信号将被测信号的输入引线连接到数字示波器的信号输入通道，注意接线顺序和方向是否正确。
3.3 设置触发条件根据需要，通过示波器的触发功能设置合适的触发条件，以便触发信号能够稳定显示在屏幕上。
3.4 调整参数根据被测信号的特性，设置示波器的相应参数，如时间尺度、垂直尺度、触发电平等。
3.5 开始测量按下测量按钮，数字示波器将开始采集、处理和显示被测信号的波形。
3.6 数据保存与分析如需保存波形数据，可使用示波器的存储功能将数据保存至U盘或其他存储介质中。
然后，通过数据分析软件对数据进行处理和分析。
4. 注意事项4.1 保持环境整洁使用数字示波器时，应确保周围环境干净整洁，避免尘埃和杂物进入示波器内部，影响仪器正常工作。
4.2 避免强电磁干扰在使用示波器时，应尽量避免与强电磁干扰源的接触，如高压电源、强磁场等，以免影响示波器的测量精度和稳定性。
数字示波器操作指导书
制作者
确认
审核
操作指导书
WORK INSTRUCTION SHEET
仪器名称 说明
数字示波器 示波器介绍
制作部门 使用对象
文件编号 页 次 2 of 6
①波形显示窗口 a、取样率为1.25GS/s彩色显示器,读值方便,清晰明朗。 ②视窗菜单按钮操作区 a、需配合其它功能键一起使用。 ③垂直控制区 a、▲▼POSITION旋钮:调整所选波形的垂直位置,按COARSE按钮可快速调整游标。 b、OFF按钮:关闭波形显示。 c、▲▼SCALE旋钮:垂直调整刻度(伏特/每格)。 d、MENU:设定输入波形的参数,调整波形的刻度、位置及位移。 e、MATH:显示波形的数学运作式功能表,也可用来切换开启或关闭数学值波形。 f、REF:显示基准功能表，可将CH1、CH2两个通道的波形存储到REF1~4中。 ④游标控制区 a、SELECT:在两个游标中切换,选择其中的一个作调整。 b、COARSE: 粗调整,使游标较快速地调整。 ⑤水平控制区 a、►◄POSITION旋钮:调整所选波形的水平位置,按COARSE按钮可快速调整游标。 b、DELAY:触发延时功能按钮。 c、►◄ SCALE旋钮:调整水平刻度(分/每格)。 d、水平缩放功能按钮:分割画面并水平缩放当前所选取的波形，使用水平的POSITION按钮 和水平的SCALE按钮进行调整。 ⑥功能表按钮区 a、MEASURE:自动量测功能按钮,按此按钮后，视窗显示测量功能菜单,配合视窗菜单按钮 进行相应功能操作。 b、SAVE/RECALL:存储和调出波形按钮(存储视窗当前的波形和调出以前存储的波形)。 c、UTILITY:应用程式功能表，其中包含系统架构、日期时间设定、语言选择、电池自动切 断时间、清除记忆、版本等信息。 d、CURSOR:游标功能表(分为水平游标和垂直游标,需配合视窗按钮进行相应菜单操作)
数字示波器使用方法说明书
数字示波器使用方法说明书1. 介绍数字示波器（以下简称示波器）是一种用于测量和显示电信号波形的电子仪器。
本说明书将为您提供关于如何正确使用示波器的详细指导。
2. 示波器概述示波器由以下主要组件组成：- 输入部分：用于连接被测电路并采集信号。
- 垂直放大器：将输入信号放大到合适的水平以进行显示。
- 水平时基：控制波形在屏幕上的水平移动速度。
- 显示部分：将放大后的波形以图形方式显示在屏幕上。
3. 准备工作在使用示波器之前，请确保按照以下步骤进行准备：- 将示波器与被测电路正确连接。
- 接通电源并确保电源电压符合示波器要求。
- 确保信号源的输出与示波器的输入匹配。
4. 示波器设置为了获取准确的波形显示，您需要进行以下设置：- 垂直放大：根据被测信号的幅度调整垂直放大倍数，确保波形在屏幕上合适的显示。
- 水平时基：调整时基控制按钮，使波形在屏幕上的时间轴显示合适。
- 触发：根据需要设置触发模式和触发电平，以便在屏幕上稳定显示波形。
5. 示波器操作以下是一些基本的示波器操作指南：- 打开示波器，并确保显示屏幕上有波形显示。
- 调整垂直和水平控制按钮，使波形在屏幕上清晰可见。
- 如有需要，可以使用光标功能测量波形的幅度、频率等。
- 在观察波形时，可以使用持续触发或单次触发模式来获得稳定的显示。
6. 示波器附加功能现代示波器通常还提供一些附加功能，以帮助用户进行更复杂的信号分析：- 自动测量功能：示波器可以自动测量并显示波形的参数，如峰峰值、平均值等。
- 存储功能：示波器可以将测量结果存储在内部存储器或外部存储介质中，以便将来查看或分析。
- 外部触发功能：示波器可以通过外部触发信号来控制和同步波形显示。
7. 小结本说明书为您提供了数字示波器的使用方法指导。
请按照说明书中的步骤正确连接示波器，并进行相应的设置和操作以获取准确的波形显示。
在使用示波器时，请务必注意安全，并遵循相关的操作规程。
祝您使用愉快！。
示波器操作手册
示波器操作手册示波器是电子测量中常用的仪器之一，可以用来观测和测量各种电信号的变化。
掌握示波器的操作方法对于电子工程师、电路设计师等技术人员非常重要。
本文将介绍示波器的基本操作方法，以帮助读者更好地理解和使用示波器。
一、示波器的准备工作在操作示波器之前，需要先进行一些准备工作。
首先，要检查示波器的电源线是否连接正常，电源是否稳定。
其次，要检查探头连接线是否连接正常，探头是否灵敏。
如果示波器是全新的，需要先进行校准。
二、示波器的操作步骤1、打开示波器电源开关，按下示波器面板上的电源按钮，屏幕上会出现一个测试信号。
2、通过调整垂直和水平旋钮，将测试信号调整到合适的位置和大小。
3、使用触发旋钮来控制触发电平，以便在屏幕上正确显示波形。
4、根据需要，可以使用示波器的各种功能来观测和分析电信号。
例如，可以测量电压、频率、相位等参数，还可以捕捉异常信号并进行故障诊断。
三、示波器的使用注意事项1、在操作示波器时，要注意不要将探头连接到测试点上，以免对电路造成损坏。
2、在观测波形时，要注意调整触发电平和扫描时间，以免出现失真或误差。
3、在使用示波器进行测量时，要注意选择合适的量程和探头档位，以免超出测量范围或损坏设备。
4、在使用示波器的过程中，要注意保养和清洁示波器屏幕和探头，以保证设备的精度和使用寿命。
总之，示波器是一种非常重要的电子测量仪器，可以帮助技术人员更好地理解和分析各种电信号的变化。
掌握示波器的操作方法非常重要，但在使用过程中也需要注意安全和正确性。
示波器的使用教案示波器的使用教案一、引言示波器是电子测量与实验中常用的仪器之一，主要用于观察、分析和测量电信号的变化。
通过示波器，我们可以直观地观察到信号的波形、幅度、频率等参数，进而对电路进行调试和故障排除。
本教案将详细介绍示波器的基本原理、使用方法和实验操作，帮助读者掌握示波器的使用技巧。
二、示波器的基本原理示波器主要由垂直偏转板、水平偏转板、荧光屏和电子枪等部分组成。
示波器使用指导书
示波器使用指导书一、简介示波器是一种用来观察和测量电信号波形的仪器，广泛应用于电子、通信、计算机等领域。
本指导书旨在帮助用户了解示波器的基本原理和操作，帮助用户正确、高效地使用示波器。
二、示波器的基本原理示波器通过将电信号转换为可见的波形图形，以便用户能够对信号进行准确的测量和分析。
示波器主要由探头、垂直放大器、水平放大器、触发器和显示器等部分组成。
1. 探头探头是示波器的重要组成部分，用于将被测信号引入示波器。
在选用探头时，需要根据被测信号的特点选择相应的探头，并正确地连接到示波器的输入端。
2. 垂直放大器垂直放大器用于调节示波器的垂直放大倍数，即信号在屏幕上显示的高度。
通过调节垂直放大倍数，用户可以观察到不同幅度的信号波形。
3. 水平放大器水平放大器用于调节示波器的水平放大倍数，即信号在屏幕上显示的宽度。
通过调节水平放大倍数，用户可以观察到不同时间段内的信号变化情况。
4. 触发器触发器用于稳定显示信号波形，使之呈现出重复性较好的波形图形。
用户可以根据需要调节触发器的阈值和触发模式，以获得稳定的波形显示。
5. 显示器显示器是示波器的核心部分，用于显示被测信号的波形图形。
通过观察显示器上的波形，用户可以进行信号分析、波形比较等操作。
三、示波器的操作步骤1. 接通电源在使用示波器之前，首先要确保示波器的电源稳定可靠。
将示波器的电源插头插入电源插座，并将示波器的电源开关打开。
2. 连接探头选择适当的探头，并根据被测信号的特点将探头正确地连接到示波器的输入端口。
注意探头的接地引线需要正确连接，以确保准确测量。
3. 调节垂直放大器根据被测信号的幅度范围，调节示波器的垂直放大倍数，使信号波形在显示器上适当放大，确保波形显示清晰可见。
4. 调节水平放大器根据被测信号的时间范围，调节示波器的水平放大倍数，使信号波形在显示器上适当放宽，确保波形显示完整。
5. 设置触发器根据被测信号的特点，设置触发器的阈值和触发模式，以获得稳定的波形显示。
示波器操作指导书
⑤EXT DC÷10：此功能同上EXT DC，而将EXT DC以10：1方式供给。
⑥LINE：使用来视察信号同步的线性频率。
22) TRIGGER MODE触发模式：
①AUTO：仪器将自动显示时迹，不需要供应输入信号来触发。
水平偏向的选择操作模式：
①A：主要扫描(A)出现在显示幕，这设定是使用在正常情形。
②ALT：主要扫描(A)和延迟扫描(B)是被显示。
③B：延迟扫描显示在显示幕，而扫描时间是被B时基所控制。
④X-Y：当ALT和B开关被同时压下，则X-Y操作是可以使用的。
14)SELECTOR ：水平放大器及模线刻度板的可变功能选择，移动SELECTOR开关往上或往下使说明功能灯亮，然后调整VARIABLES控制。
⑥MEASURE：在此模式开关机时经由往下移动SELECTOR可以选择及显示△V、△T、和1/△T，MEASURE只在V-1065、V1065C及V-665才能使用。
(1）△V：显示两条水平游标，两条游标之间的电压是以△V显示在显示幕的上面，它与VOLTS/DIV的设定是一致。
(2)△T：显示两条垂直游标，两条游标之间的时间是以△T显示在显示幕的上面，它与TIME/DIV的设定是一致的。
2.范围：
2.1 IQC进料检验用。
2.2制程分析检验用。
2.3维修用。
3.操作说明：
3.1控制面板说明：
1) POWER电源开关：按下时ON；再按时OFF。
2) INTEN强度旋钮：调整波形的亮度。
3) READOUT INTEN资料解析强度旋钮：调整显示幕上字元(字形)的亮度。
4) FOCUS聚焦旋钮：调整时基的鲜明度，一般先调整INTEN后，再调整FOCUS。
数字示波器详细操作手册
数字示波器详细操作手册数字示波器是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。
数字示波器一般支持多级菜单，能提供给用户多种选择，多种分析功能。
还有一些示波器可以提供存储，实现对波形的保存和处理。
目前高端数字示波器主要依靠美国技术，对于300MHz带宽之内的示波器，目前国内品牌的示波器在性能上已经可以和国外品牌抗衡，且具有明显的性价比优势。
通过示波器可以直观地观察被测电路的波形，包括形状、幅度、频率（周期）、相位，还可以对两个波形进行比较，从而迅速、准确地找到故障原因。
正确、熟练地使用示波器，是初学维修人员的一项基本功。
虽然示波器的牌号、型号、品种繁多，但其基本组成和功能却大同小异。
一通用示波器的使用方法。
（一）、面板介绍 1.亮度和聚焦旋钮亮度调节旋钮用于调节光迹的亮度（有些示波器称为"辉度"），使用时应使亮度适当，若过亮，容易损坏示波管。
聚焦调节旋钮用于调节光迹的聚焦（粗细）程度，使用时以图形清晰为佳。
2.信号输入通道常用示波器多为双踪示波器，有两个输入通道，分别为通道1（CH1）和通道2（CH2），可分别接上示波器探头，再将示波器外壳接地，探针插至待测部位进行测量。
3.通道选择键（垂直方式选择）常用示波器有五个通道选择键：（1）CH1：通道1单独显示；（2）CH2：通道2单独显示；（3）ALT：两通道交替显示；（4）CHOP：两通道断续显示，用于扫描速度较慢时双踪显示；（5）ADD：两通道的信号叠加。
维修中以选择通道1或通道2为多。
4.垂直灵敏度调节旋钮调节垂直偏转灵敏度，应根据输入信号的幅度调节旋钮的位置，将该旋钮指示的数值（如0.5V/div，表示垂直方向每格幅度为0.5V）乘以被测信号在屏幕垂直方向所占格数，即得出该被测信号的幅度。
5.垂直移动调节旋钮用于调节被测信号光迹在屏幕垂直方向的位置。
6.水平扫描调节旋钮调节水平速度，应根据输入信号的频率调节旋钮的位置，将该旋钮指示数值（如0.5ms/div，表示水平方向每格时间为0.5ms），乘以被测信号一个周期占有格数，即得出该信号的周期，也可以换算成频率。
数字示波器操作说明书
数字示波器操作说明书一、简介数字示波器（以下简称示波器）是一种可显示电信号波形的测量仪器，用于观察和分析电路中的信号。
本操作说明书将详细介绍示波器的使用方法和注意事项。
二、功能概述示波器具有以下主要功能：1. 波形显示：示波器可以将输入信号的波形以图形的形式展示在屏幕上，方便用户观察。
2. 参数测量：示波器可以测量信号的频率、幅值、相位等参数，帮助用户进行信号分析。
3. 存储功能：示波器可以将测量到的波形数据存储在内部或外部存储设备中，方便用户后续处理和回顾。
三、操作步骤以下是示波器的操作步骤，您可以按照以下顺序进行操作：1. 连接信号源：将待测信号源通过正确的接口连接到示波器的输入端，确保信号源的输出符合示波器的输入要求。
2. 打开示波器：按下示波器的电源按钮，待示波器启动完成后，屏幕将显示初始界面。
3. 调整触发模式：示波器的触发模式可选择自动触发、单次触发或外部触发，根据需要调整触发模式。
4. 调整垂直尺度：根据待测信号的幅值范围，调节示波器的垂直尺度，使得信号在屏幕上能够完整显示。
5. 调整水平尺度：根据待测信号的时间范围，调节示波器的水平尺度，使得波形在屏幕上稳定显示。
6. 开始测量：按下示波器的开始测量按钮，示波器将开始捕捉并显示信号的波形。
7. 分析波形：观察波形并进行相关测量和分析，调整相应参数以满足需求。
8. 存储数据：如需保存波形数据，可将数据存储在示波器的内部存储器或外部存储设备中。
四、注意事项在使用示波器时，需要注意以下事项：1. 请按照正确的操作步骤进行操作，确保操作的准确性和安全性。
2. 当前操作涉及高压电路时，请确保断开电源并等待足够的放电时间后再进行操作，以免发生触电事故。
3. 示例中的操作仅供参考，实际操作中请结合具体设备和信号要求进行调整。
4. 避免示波器长时间暴露在高温、潮湿或有腐蚀性气体的环境中，以免影响示波器的性能。
5. 如遇到操作问题或设备故障，请及时与相关技术人员联系进行维修或更换。
示波器使用指导书
示波器使用指导书示波器使用指导书目录：1-引言2-示波器的基本原理2-1 示波器的定义2-2 示波器的组成部分2-3 示波器的工作原理2-4 示波器的分类3-示波器的操作步骤3-1 示波器的启动与关闭3-2 示波器的通道设置3-3 示波器的触发设置3-4 示波器的测量功能3-5 示波器的波形显示与捕获4-示波器的应用场景4-1 电子电路调试4-2 信号处理与分析4-3 电力设备维护4-4 生物医学应用5-示波器的常见问题与故障排除 5-1 示波器无法启动5-2 波形显示不清晰5-3 示波器测量结果不准确 5-4 示波器触发功能失效6-示波器的注意事项与安全提示 6-1 示波器的使用环境要求 6-2 示波器的维护与保养6-3 示波器的安全操作规范7-附件附件1：示波器技术参数表附件2：示波器操作示例图附件3：示波器常见问题解答8-法律名词及注释8-1 版权：指对著作权法规定的权利的概括8-2 专利：指对发明、实用新型、外观设计等法律保护的权益8-3 商标：指标识商品来源的符号，受商标法保护8-4 法律责任：指违反法律规定所应承担的责任和处罚8-5 不可抗力：指不能预见、不能避免并不能克服的客观情况，如地震、火灾等附件：附件1: 示波器技术参数表示波器型号：_______________________________________品牌：_____________________________________________频率范围：_________________________________________通道数：___________________________________________最大采样率：_______________________________________解析度：___________________________________________存储深度：_________________________________________输入阻抗：_________________________________________示波器屏幕尺寸：___________________________________操作系统：_________________________________________附件2: 示波器操作示例图（在这里插入示波器操作示例图）附件3: 示波器常见问题解答问题1: 示波器无法启动解答: 首先请检查示波器的电源连接是否正常，确保电源正常供电。
示波器操作指导书
示波器操作指导书（ISO9001-2015）一、操作流程1、单通道操作1.1 在接通电源前务必先确定电压是否为交流220V，以避免损坏仪器设备；1.2 接通电源，电源指示灯亮；约20S后屏幕出现光迹，若60S后还没出现光迹，则需检查开关和控制旋钮设置；调节亮度、聚焦，使光迹亮度适中、清晰；1.3 调节通道1（或2）位移旋转与轨迹旋转电位器，使光迹与水平刻度平行；1.4 用10：1探头将校正信号输入至CH1输入端；将AC-GND-DC开关设置在AC 档，此时示波器屏幕会出现一个方波；调整聚焦使图像清晰。
2、双通道操作要进行双通道操作实现其他功能时，在单通道设置基础上需改变以下设置；2.1 改变垂直方式到DUAL状态，此时通道2的光迹也会出现在屏幕上，此时通道1显示一个方波，而通道2则显示为一条直线。
现将校正信号接到CH2的输入端与CH1一致，将开关设置到AC状态，此时示波器屏幕出现两个方波；2.2 释放ALT/CHOP开关（开关置于ALT），CH1和CH2的信号交替的显示到屏幕上，此设定用于观察扫描时间较短的两路信号；2.3 按下ALT/CHOP开关（开关置于CHOP），CH1和CH2的信号以250KHz的速度独立显示在屏幕上，此设定用于观察时间较长的两路信号。
双通道操作时须通过触发信号源的开关来选择通道1或通道2的信号作为触信号。
如果CH1和CH2的信号同步，则两波形会稳定的显示出来，反之则仅有触发信号源的信号可以稳定显示出来，如果TRIG/ALT开关按下，则两波形都会稳定的显示出来。
二、设备保养2.1保险丝更换在示波器的使用过程中如不能开机或电源指示灯熄灭，在排除市电供应正常及电源连接不良的前提下，则有可能是保险丝损坏，通常情况下，保险丝不会开路，除非电路发生故障，所以在更换保险丝前，先检查电路故障，然后更换保险丝，更换时需用与原规格一致的保险丝。
保险丝更换时需打开上盖且一定要在切断电源的情况下进行。
数字示波器DPO-4034操作规程
中国长城计算机深圳股份有限公司电源事业部 操 作 规 程 标 题：多功能数字示波器DPO-4034操作规程 编 号:WI-ED-YQ*** 版本号: A 修改号: 01 第 1 页 共 7 页1.0 适用范围：适用于维修人员对泰克数字示波器DPO-4034操作指导。
2.0 规程：2.1 面板说明2.1.1 按键说明→Power ：即电源键，示波器电源开关 →通用a 旋钮：通用选择与设置旋钮→通用b 旋钮：通用选择与设置旋钮→Measure ：即测量键，用于开启测量操作见面1 2 3 4→光标键：调出水平或垂直光标线 →平移◎缩放旋钮：水平方向放大显示波形 →水平位置旋钮：用于调节示波器波形的水平位置 →水平标度旋钮：用于调节示波器波形水平标度，使波形周期呈现放大或缩小的效果→垂直位置旋钮：分别用于调节示波器各通道波形的垂直位置→垂直标度旋钮：分别用于调节示波器各通道波形的垂直方向的标度，使波形峰值呈现放大或缩小的效果→通道数字键（1/2/3/4）：打开或关闭相应通道→触发Menu ：即触发菜单键，用于调出触发设置界面→触发Level ：用于调整触发位置→Set to 50%：自动设置触发点为最大值的50%→Autoset ：即自动设置键，根据通道所接探头自动设置为示波器对应的预参数→Single ：即信号键，用于开启或关闭信号波形显示→Run/Stop ：即运行/停止键，用于开启或停止示波器信号触发→Save ：即存储键，用于把示波器界面当前显示波形保存到存储介质中→Menu ：即系统设置菜单键，用于文件保存设置和波形显示等→Default Setup ：即默认设置键，用于恢复默认设置→Utility ：即系统设置键，用于设置界面显示语言和系统时间和日期等，同时提供示波器当前配置信息显示→Menu Off ：即关闭菜单键，用于关闭显示界面设置菜单→显示界面菜单中各选项对应按键23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 5 6 7 8→各通道信号输入探头接口→存储介质（U 盘和CompactFlash 卡）插槽2.2 操作说明2.2.1 添加测量分量按相应通道数字键（1/2/3/4），打开相应测试通道；按“Measure ”键，打开测量菜单；根据示波器界面信息选择界面左下角的“添加测量”键，打开添加测量小菜单；旋转“通用a ”旋钮，选择添加测试分量的通道；旋转“通用b ”旋钮，选择需要添加的测量分量；选择“OK 添加测量”键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7
8
9
10
11
12
13
14
日期
本页版本
更新內容
制作者
确认
审核
操作指导书
WORK INSTRUCTION SHEET
仪器名称 说明
数字示波器 具体操作步骤
制作部门 使用对象
文件编号 页 次 4 of 6
一、开机步骤 a、接通市电,按下示波器电源开关#17键,示波器开始自检,自检成功后显示主画面。 二、右图以校正探棒为例,介绍示波器的使用步骤 步骤1 将探棒帶勾针的一端接示波器校正端,另一端接CH1(如下图),按AUTO SET按钮 可以看到一个电压为5V的方波。 步驟2 按MEASURE按钮,显示量测功能菜单,主画面共分6頁,显示以下功能:快照、周 期、频率、延迟时间、上升时间、下降时间、正负功率周期( duty cycle) 、正 负脉冲宽度(pulse width) 、相位、正负误差值(overshoot) 、峰-峰值、振幅、 高低值、最大值、最小值、平均值、周期平均值、均方根值、周期均方根值。此画 面公共菜单,有去除数值显示、参考基准等,根据所要量测的项目,分別按A~L按 钮,进行相应操作。 步骤3 按#15MENU按钮,设定输入波形的参数功能菜单,包括一是输入耦合类型：交流、直流、接地、 输入阻抗（1M欧或50欧）选择--测量电压时阻抗选择1M欧；二是频宽设定(20MHz及全频宽)； 三是微调整；四是波形反向（ON/OFF）显示功能；五是垂直偏移、探棒设定(按下探棒 设定按钮, 调整#3旋钮,可以看到放大倍数改变)。一般低压探棒设定为10X或1X, 高压探棒设定为100X。 步骤4 按CURSOR按钮,显示游标功能菜单,然后按F键,再按B键,C键选择水平线或垂直线, 按#2键选择左或右游标后,调整#3旋钮至测量的位置。 按D键将两个游标置于 屏幕中心, 按E键,将两个任何不在屏幕上的游标,置于屏幕中心,如需快速移动 游标,请按下#1(ON/OFF)键再作调整,同时LED会亮，按H键可设定水平单位为 秒或赫兹（Hz） 步骤5 按DISPLAY按钮,显示功能菜单,包含一是波形显示菜单(点显示ON/OFF、自动、清除 持续)；二是背光强度调整(高、中、低)；三是方格图选择(方格、格线、十字格、框格)； 四是色板选择(正常和单色)；五是XY,YT格式选择。 步骤6 按UTILITY按钮,显示应用程式功能表，包含系统架构设定、语言选择、日期时 间设定、电池自动切断时间、清除记忆、版本等信息.根据菜单按A~L键进行相 应的操作。
1 2 3 4
5
6
7
二.示波器按钮基本功能说明 ①波形显示窗口 ②视窗菜单操作按钮 ③垂直控制按钮 ④游标控制按钮 ⑤水平控制按钮 ⑥功能表按钮 ⑦触发控制按钮 ⑧列印按钮 ⑨电源按钮 ⑩软区接口 ⑪探棒接口 ⑫探棒校正取样接口 ⑬触发控制按钮 ⑭探棒接口
8
9
10
11
12
13
14
日期
本页版本
更新內容
F 17 G H I J K L
2 1 A B C D E 16 4 10
3 5 6 7 8 9
18
14 15 13 12 11
日期
本页版本
更新內容
制作者
确认
审核
操作指导书
WORK INSTRUCTION SHEET
仪器名称 说明
数字示波器 具体操作步骤
制作部门 使用对象
文件编号 页 次 5 of 6
1
2
3
4
5
6
日期
本页版本
更新內容
制作者
确认
审核
操作指导书
WORK INSTRUCTION SHEET
仪器名称 说明
数字示波器 示波器介绍
制作部门 使用对象
文件编LAY:显示功能表，其中包括波形显示设定,背光强度,方格尺寸,xy显示,色板调整功能。 f、QUICK MENU:快速功能表设定。 ⑦、⑬触发控制区 a、LEVEL旋钮:调整触发基准,作触发测试时,信号幅度必须高于触发点位置,触发才能动作。 b、SET TO 50%:设定触发基准到波形的中点。 c、FORCE TRIG:强制立即进行触发,无论是否有触发信号，都会进行触发；当使用正常模式触发, 但在屏幕上未能看到波形显示时，按下此键,就会获得信号基线,验证信号是否在屏幕上。 d、B TRIG:启动B触发,改变触发功能表参数来设定B触发参数。 e、MENU:显示触发功能菜单。 f、RUN/STOP: 连续不断地抓取波形/抓取某一时刻波形并使之不动。 g、SINGLE SEQ: 抓取一个信号波形并使之停止,为单次触发功能按钮。 h、AUTOSET:根据信号值大小自动调整垂直、水平和触发基准位参数，并能回到自动连续触发 波形的模式，使波形以合适的大小显示出来。 i、WAVE FORM INTENSITY:调整波光强度。 ⑧列印按钮 a、按此按钮把显示屏上的波形储存于软盘中。 ⑨电源按钮 a、电源开关按钮 ⑩软区接口 a.可利用软盘进行存储波形。将软盘插入示波器存储接口中,按下打印机图示按钮,即可存储波 形到软盘上。 ⑪、⑭探棒连接区 a、实测物体的信号波形通过示波器探棒经CH1、CH2、CH3、CH5等四个通道进入示波器, EXT TRIG为外部触发源接口 ⑫探棒校正区 a、探棒可通过此接口进行校正（此接口的输出信号为示波器内部基准信号）。
制作者
确认
审核
操作指导书
WORK INSTRUCTION SHEET
仪器名称 说明
数字示波器 示波器介绍
制作部门 使用对象
文件编号 页 次 2 of 6
①波形显示窗口 a、取样率为1.25GS/s彩色显示器,读值方便,清晰明朗。 ②视窗菜单按钮操作区 a、需配合其它功能键一起使用。 ③垂直控制区 a、▲▼POSITION旋钮:调整所选波形的垂直位置,按COARSE按钮可快速调整游标。 b、OFF按钮:关闭波形显示。 c、▲▼SCALE旋钮:垂直调整刻度(伏特/每格)。 d、MENU:设定输入波形的参数,调整波形的刻度、位置及位移。 e、MATH:显示波形的数学运作式功能表,也可用来切换开启或关闭数学值波形。 f、REF:显示基准功能表，可将CH1、CH2两个通道的波形存储到REF1~4中。 ④游标控制区 a、SELECT:在两个游标中切换,选择其中的一个作调整。 b、COARSE: 粗调整,使游标较快速地调整。 ⑤水平控制区 a、►◄POSITION旋钮:调整所选波形的水平位置,按COARSE按钮可快速调整游标。 b、DELAY:触发延时功能按钮。 c、►◄ SCALE旋钮:调整水平刻度(分/每格)。 d、水平缩放功能按钮:分割画面并水平缩放当前所选取的波形，使用水平的POSITION按钮 和水平的SCALE按钮进行调整。 ⑥功能表按钮区 a、MEASURE:自动量测功能按钮,按此按钮后，视窗显示测量功能菜单,配合视窗菜单按钮 进行相应功能操作。 b、SAVE/RECALL:存储和调出波形按钮(存储视窗当前的波形和调出以前存储的波形)。 c、UTILITY:应用程式功能表，其中包含系统架构、日期时间设定、语言选择、电池自动切 断时间、清除记忆、版本等信息。 d、CURSOR:游标功能表(分为水平游标和垂直游标,需配合视窗按钮进行相应菜单操作)
2 1 A B C D E 16 F 17 G H I J K L 4 10
3 7 8 9
5
6
18
14 15 13 12 11
日期
本页版本
更新內容
制作者
确认
审核
操作指导书
WORK INSTRUCTION SHEET
仪器名称 说明
数字示波器 使用注意事項
制作部门 使用对象
文件編號 頁 次 6 of 6
步骤7 按#11MENU键,显示抓取波形的模式,包括取样一次、峰值检测一次、包封N次 抓取、平均N次抓取等四种模式,调整#3旋钮,可改变包封及平均抓取波形的次数。 步骤8 按QUICK MENU按钮,可进行快速功能设定。 步骤9 按REF键显示基准功能表。参考波形分为REF1~REF4,可将CH1,CH2两个通道的波 形存储到REF1~4中,作参考比对分析。分別按下F~J按钮显示ON功能,按#10键 显示开功能. 步骤10 按SAVE/RECALL按钮,显示存储/调出设定的参数； 存储/调出波形功能菜单,共 可存储10组波形和10组设定；调出原厂设置；公用程式(选择存储波形的格式)。 通过此按钮,也可将波形存储到软盘。 综合说明: 在测试波形之前,根据所要测试波形的个数,选择相应的通道(最多可同时测 度4个波形),分別按#18位置CH1,CH2,CH3,CH4按钮,进行显示切换选择,同时 亦可按OFF按钮关闭波形显示。按#16则是关闭菜单,#14旋钮调整垂直的刻度, #4旋钮调整垂直波形位置,按#13旋钮调整水平的刻度,#5旋钮调整水平的波形位置 三.触发功能具体操作步骤 步骤1 按#12MENU按钮一次,切换至触发功能菜单,包含的內容有:触发通道的选择 (CH1~CH4、外部触发、市电)；设定信号触发的类型(边沿、视频、脉冲、逻辑)； 触发模式(正常、自动)。 步骤2 调整#6TRIGGER SEVEL旋钮, 设定触发基准,注意触发基准的设定,要低于待测信 号的幅度才能被触发,一般设定在触发起始点附近的位置。 步骤3 按#8SINGLE SEQ按钮一次,进行单一触发,需再次触发时,必须再按一次#8键, 同时LED亮；按#8按钮后,如再需切换到正常或自动模式,则必须按AUTOSET #9 键进行复位，重新设定参数；按#7RUN/STOP键,可随时停止触发波形。 步骤4 示波器探棒与待测物(信号源)进行连接即可触发波形。
2 1 A B C D E 16 F 17 G H I J K L 4 10
3 5 6 7 8 9
18
14 15 13 12 11
日期
本页版本
更新內容
制作者
确认
审核
操作指导书
