水利工程制图(2)-试题及答案

水利工程CAD理论试题考核练习册

第三届全国水利高职院校“楚天杯”技能大赛理论试题考核练习册（“水利工程CAD”项目分册）目录第一篇水利工程制图 (1)一选择题 (1)二判断题 (9)第二篇计算机绘图 (12)一选择题 (12)二判断题 (33)参考答案 (37)第一篇水利工程制图一选择题1.制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是（）。

A. 420×594B. 210×297C. 594×841D. 841×11892.制图标准规定，铅直尺寸线上的尺寸数字字头方向是（）。

A. 向上B. 向左C. 保持字头向上的趋势D. 任意3.制图标准中规定A0图幅大小是A3图幅大小的（）。

A. 2倍B. 4倍C. 8倍D. 1/2倍4.分别用下列比例画同一个物体，画出图形最大的比例是（）。

A. 1:100B. 1:10C. 1:50D. 1:2005.标题栏的外框线和内分格线分别用什么线型绘制（）。

A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线6.制图标准中规定，不说明的情况下，标高、桩号及规划图的尺寸的单位是（）。

A. mB. mmC. cmD.以上均可7.在线性尺寸中尺寸数字200毫米代表（）。

A. 物体的实际尺寸是200毫米B. 图上线段的长度是200毫米C. 比例是1:200D. 实际线段长是图上线段长的200倍8.《水利水电工程制图标准》规定，尺寸起止符号必须采用箭头的是（）。

A. 弧长B. 半径C. 角度D. 以上都是9.投影线互相平行，且垂直于投影面的投影方法称为（）。

A. 斜投影B. 中心投影C. 正投影D. 平行投影10.在正投影中，当平面与投影面平行时，该平面在投影面上的投影为（）。

A. 点B. 直线C. 实形的平面D. 缩小的平面11.左视图的投影方向是（）。

A. 由前向后B. 由左向右C. 由右向左D. 由上向下12.为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。

2020年智慧树知道网课《水利工程制图》课后章节测试满分答案

第一章测试1【单选题】(2分)制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是A.210×297B.841×1189C.594×841D.420×5942【单选题】(2分)制图标准规定，铅垂尺寸线上的尺寸数字字头方向是A.向上B.保持字头向上的趋势C.任意D.向左3【单选题】(2分)分别用下列比例画同一个物体，画出图形最大的比例是A.1:10B.1:100C.1:50D.1:2004【单选题】(2分)图框线用下面哪种线型绘制A.粗实线B.虚线C.点画线D.细实线5【单选题】(2分)在线性尺寸中尺寸数字200毫米代表A.实际线段长是图上线段长的200倍B.图上线段的长度是200毫米C.比例是1:200D.物体的实际尺寸是200毫米6【判断题】(2分)尺寸数字不可被任何图线和符号通过，当无法避免时，必须将图线或符号断开。

A.对B.错7【判断题】(2分)绘制图样时，无论是否装订，均应画出图框和标题栏。

A.错B.对8【判断题】(2分)图形与实物相对应的线性尺寸之比就是图样的比例。

A.对B.错9【判断题】(2分)《水利水电工程制图标准》规定，绘图时只能采用五种基本图幅。

A.对B.错10。

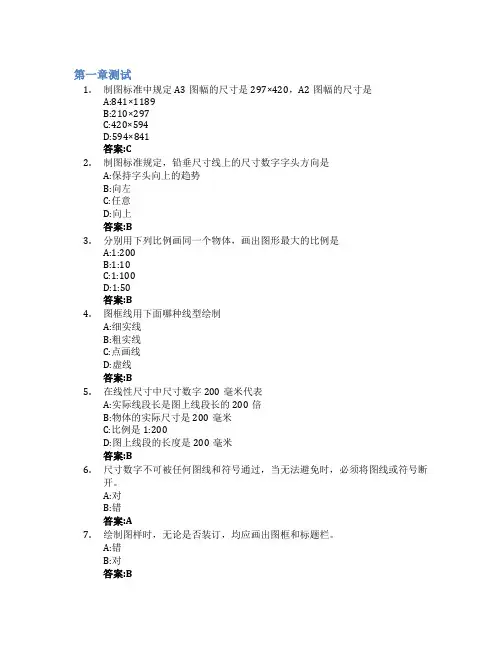

水利工程制图智慧树知到答案章节测试2023年内蒙古机电职业技术学院

第一章测试1.制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是A:841×1189B:210×297C:420×594D:594×841答案:C2.制图标准规定，铅垂尺寸线上的尺寸数字字头方向是A:保持字头向上的趋势B:向左C:任意D:向上答案:B3.分别用下列比例画同一个物体，画出图形最大的比例是A:1:200B:1:10C:1:100D:1:50答案:B4.图框线用下面哪种线型绘制A:细实线B:粗实线C:点画线D:虚线答案:B5.在线性尺寸中尺寸数字200毫米代表A:实际线段长是图上线段长的200倍B:物体的实际尺寸是200毫米C:比例是1:200D:图上线段的长度是200毫米答案:B6.尺寸数字不可被任何图线和符号通过，当无法避免时，必须将图线或符号断开。

A:对B:错答案:A7.绘制图样时，无论是否装订，均应画出图框和标题栏。

A:错B:对答案:B8.图形与实物相对应的线性尺寸之比就是图样的比例。

A:对B:错答案:A9.《水利水电工程制图标准》规定，绘图时只能采用五种基本图幅。

A:错B:对答案:A10.直线连续小尺寸的中间部分无法画箭头时，可以用小圆点代替。

A:错B:对答案:B第二章测试1.能表示出物体左右和前后方位的投影图是（）。

A:主视图B:侧视图C:俯视图D:左视图答案:C2.当直线与投影面平行时，该直线在投影面上的投影具有（）。

A:积聚性B:类似性C:真实性D:平行性答案:C3.为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。

A:W面B:H面C:投影面D:V面答案:D4.某三角形平面与V面倾斜，该平面的V面投影为（）。

A:平面的相似形B:平面的类似形C:一直线D:平面的实形答案:B5.左视图的投影方向是（）。

A:由右向左B:由上向下C:由前向后D:由左向右答案:D6.正视图与左视图高平齐、宽相等。

ZZ006 水利工程制图与应用赛题第2套

水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.图框线用下面哪种线型绘制（）。

A. 粗实线B.细实线C. 点画线D. 虚线2.用1:500的比例画图，物体上1米长的线段应画（）A. 500mmB. 5mmC. 2mmD. 10mm3.制图国家标准规定，汉字字宽是字高h的（）倍。

A.2B.3C.0.667D.0.74.标注（）尺寸时，应在尺寸数字前加注直径符号“φ”。

A.圆的半径B.圆的直径C.圆球的半径D.圆球的直径5.关于图样的尺寸标注，以下做法错误的是（）。

A. 尺寸线必须单独画出，不能用轮廓线、中心线等代替B. 轮廓线、中心线不能作为尺寸界线C. 标注圆弧半径、直径、角度、弧长时，尺寸起止符一律采用箭头D. 尺寸数字不可被任何图线或符号所通过，无法避免时必须将其他图线或符号断开6.在绘制三视图时，物体的宽度规定为（）。

A.X轴方向的尺寸B.Y轴方向的尺寸C.Z轴方向的尺寸D.都不正确7.当直线垂直于V面时，则其在H面上的投影是（）。

A.一个点B.缩短的直线C.实长直线D.倾斜直线8.正视图和左视图的投影规律是（）。

A.长对正B.高平齐C.宽相等D.都不正确9.左视图反应物体的（）位置。

A.左右上下B.前后上下C.前后左右D.都不是10.当平面在V面上的投影为一条直线时，则平面与H面的位置关系是（）。

A.平行B.倾斜C.垂直D.平行或倾斜11.透视投影图是根据（）绘制的。

A.斜投影法B.平行投影法C.中心投影法D.正投影法12.能够真实的表达空间物体的形状和大小，且度量性比较好、作图比较简便的是（）。

A.透视图B.正投影图C.轴测图D.立体图13.当一个矩形平面在V面上的投影为一个缩小的矩形时，则矩形平面与V面的位置关系是（）。

A.平行B.垂直C.倾斜D.以上都不是14.轴测投影采用的是（）方法。

A.中心投影B.正投影C.斜投影D.平行投影15.Q平面于投影面，在该正立投影面上的投影具有积聚性。

水利工程制图-习题集(考试试卷A 卷答案)-文本

水利工程制图A 卷答案
二．填空题点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。

②点的正面投影与点的侧面投影的连线垂直于OZ轴。

③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。

2.三投影面体系中直线与投影面的相对位置有一般位置直线、投影面平行线和_投影面垂直线。

4．空间两直线的相对位置可分为平行、相交、交叉和垂直四种。

5．水利工程的兴建包括：勘测、规划、设计、施工、验收，等五部分。

三、根据图形要求判断填空
1．通过作图可知：左边两条平行直线可确定一平面，右边的平行线没有过该平面上的某一点，所以三条平行线不在同一平面。

2．（2）
3．不平行平行
四、做图题
2、（6点，共10分）
'')
''
3、（一条弧线，共10分）
4、（四棱台，共10分）。

水利工程制图试卷

水利工程制图试卷1.下列铅笔中，铅芯最软且色最浓的是( )。

[单选题] *A.B铅笔B. 2B铅笔C. 3B铅笔D. 4B铅笔(正确答案)2. A3图纸的大小是( )。

[单选题] *A.297×420(正确答案)B.420×594C.841×1189D.210×2973.下列比例尺中，属于放大比例的是( )。

[单选题] *A.1：10B.1：100C.1000：1(正确答案)D.1：10004.不可见轮廓线一般用( )表示。

[单选题] *A.虚线(正确答案)B.点画线C.实线D.细实线5.若粗线为2mm，则细线为( )。

[单选题] *A.2mmB.1mmC.0.5mm(正确答案)D.0.25mm6.三视图采用的投影方法是( )。

[单选题] *A.单面正投影法B.多面正投影法(正确答案)C.斜投影法D.中心投影法7.三视图中，宽相等是指( )两个视图的关系。

[单选题] *A.俯视图和左视图(正确答案)B.左视图和主视图C.主视图和俯视图D.任意两视图8.斜二测的轴间角是( )。

[单选题] *A.都是90°B.都是120°C.90°，135°，135°(正确答案)D.90°，90°，135°9.点到V面的距离为( )的坐标。

[单选题] *A.X轴B.Y轴(正确答案)C.Z轴D.不确定10.下列几何体三视图包含两个梯形的为( )。

[单选题] *A.圆柱B.四棱柱C.圆台(正确答案)D.以上都有1、比例尺只能缩小物体使其体现在图纸上 [判断题] *对错(正确答案)2、标题栏一般位于图纸左下角 [判断题] *对错(正确答案)3、剖面符号一般为45° [判断题] *对(正确答案)错4、当直线、平面和投影面垂直时，在该投影面上体现真实性 [判断题] *对错(正确答案)5、中心投影法可以体现物体的实形和实长 [判断题] *对错(正确答案)6、俯视图体现物体的长和宽 [判断题] *对(正确答案)错7、棱锥的视图中有两个梯形 [判断题] *对错(正确答案)8、直径为100mm的圆，半径为50mm [判断题] *对(正确答案)错9、正等测的三个轴间角都为120° [判断题] *对(正确答案)错10、空间点A到H面的距离为20，其Z轴坐标即为20。

2020年智慧树知道网课《水利工程制图》课后章节测试满分答案

第一章测试1【单选题】(2分)制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是A.210×297B.841×1189C.594×841D.420×5942【单选题】(2分)制图标准规定，铅垂尺寸线上的尺寸数字字头方向是A.向上B.保持字头向上的趋势C.任意D.向左3【单选题】(2分)分别用下列比例画同一个物体，画出图形最大的比例是A.1:10B.1:100C.1:50D.1:2004【单选题】(2分)图框线用下面哪种线型绘制A.粗实线B.虚线C.点画线D.细实线5【单选题】(2分)在线性尺寸中尺寸数字200毫米代表A.实际线段长是图上线段长的200倍B.图上线段的长度是200毫米C.比例是1:200D.物体的实际尺寸是200毫米6【判断题】(2分)尺寸数字不可被任何图线和符号通过，当无法避免时，必须将图线或符号断开。

A.对B.错7【判断题】(2分)绘制图样时，无论是否装订，均应画出图框和标题栏。

A.错B.对8【判断题】(2分)图形与实物相对应的线性尺寸之比就是图样的比例。

A.对B.错9【判断题】(2分)《水利水电工程制图标准》规定，绘图时只能采用五种基本图幅。

A.对B.错10【判断题】(2分)直线连续小尺寸的中间部分无法画箭头时，可以用小圆点代替。

A.对B.错第二章测试1【单选题】(2分)能表示出物体左右和前后方位的投影图是（）。

A.左视图B.主视图C.俯视图D.侧视图2【单选题】(2分)当直线与投影面平行时，该直线在投影面上的投影具有（）。

A.平行性B.类似性C.积聚性D.真实性3【单选题】(2分)为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。

A.V面B.H面C.投影面D.W面4【单选题】(2分)某三角形平面与V面倾斜，该平面的V面投影为（）。

A.平面的类似形B.平面的实形C.一直线D.平面的相似形5【单选题】(2分)左视图的投影方向是（）。

2020智慧树,知到《水利工程制图》章节测试完整答案

2020智慧树，知到《水利工程制图》章节测试完整答案第一章单元测试1、单选题：制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是选项：A:420×594B:841×1189C:210×297D:594×841答案: 【420×594】2、单选题：制图标准规定，铅垂尺寸线上的尺寸数字字头方向是选项：A:任意B:向左C:向上D:保持字头向上的趋势答案: 【向左】3、单选题：分别用下列比例画同一个物体，画出图形最大的比例是选项：A:1:200B:1:50C:1:10D:1:100答案: 【1:10】4、单选题：图框线用下面哪种线型绘制选项：A:点画线B:粗实线C:细实线D:虚线答案: 【粗实线】5、单选题：在线性尺寸中尺寸数字200毫米代表选项：A:比例是1:200B:实际线段长是图上线段长的200倍 C:图上线段的长度是200毫米D:物体的实际尺寸是200毫米答案: 【物体的实际尺寸是200毫米】6、判断题：尺寸数字不可被任何图线和符号通过，当无法避免时，必须将图线或符号断开。

选项：A:错B:对答案: 【对】7、判断题：绘制图样时，无论是否装订，均应画出图框和标题栏。

选项：A:对B:错答案: 【对】8、判断题：图形与实物相对应的线性尺寸之比就是图样的比例。

选项：A:错B:对答案: 【对】9、判断题：《水利水电工程制图标准》规定，绘图时只能采用五种基本图幅。

选项：A:对B:错答案: 【错】10、判断题：直线连续小尺寸的中间部分无法画箭头时，可以用小圆点代替。

选项：A:对B:错答案: 【对】第二章单元测试1、单选题：能表示出物体左右和前后方位的投影图是( )。

选项：A:主视图B:左视图C:俯视图D:侧视图答案: 【俯视图】2、单选题：当直线与投影面平行时，该直线在投影面上的投影具有( )。

水利工程制图习题

水利工程制图习题作业题一一、补全被截切圆锥的水平和侧面投影。

二、求作圆柱相贯线的正面投影。

三、补绘左视图。

四、把主视图改为全剖视图，并补绘左视图，材料为混凝土。

五、根据所给房屋图，完成下列问题：1、标出底层平面图中的定位轴线；2、给出窗的编号。

作业题二一、补全被截切棱柱的水平和侧面投影。

二、求作圆柱相贯线的正面投影。

三、补绘左视图。

四、把主视图改为全剖视图，并补绘左视图，材料为混凝土。

五、在高程为2m的地面上挖一基坑，坑底高程为-2m，坑底的大小、形状、各坡面坡度如图所示，求开挖线和坡面交线作业题三三、补绘俯视图。

一补全被截切圆柱的侧面投影。

二、求作圆柱相贯线的正面投影。

四、把主视图改为全剖视图，画在中间的位置，材料为砖。

五、在高程为1m的平地上筑大小二堤，堤顶高程及两侧边坡坡度如图所示，求坡脚线和坡面交线作业题四三、补绘左视图。

一补全被截切四棱锥的水平和侧面投影。

二、求作圆柱相贯线的正面投影。

四、把主视图改为全剖视图，画在中间的位置，材料为砖。

五、根据所给房屋图，完成下列问题：1、标出底层平面图中的定位轴线；2、给出门窗的编号。

门厅洗手间洗手间办公室办公室会议室会议室M1底层平面图作业题五一补全被截切圆柱的水平和侧面投影。

二、求作圆柱相贯线的正面投影。

三、补绘俯视图。

四、把主视图改为阶梯剖视图，画在中间的位置，并做正确标注，材料为砖。

五、下面是某房屋三层平面图，完成下列问题：1、标出定位轴线；2、注出客厅、厨房、卫生间标高（客厅标高5.6m，卫生间地面比其低30mm，厨房比其低20mm）。

作业题六三、补绘俯视图。

一补全被截切棱柱的侧面投影。

二、求作圆柱相贯线的侧面投影。

四、把主视图改为半剖视图，并补绘左视图，材料为混凝土。

五、已知圆形平台和地面的高程，圆台坡面及斜引道两侧的坡面坡度均为1:1.5，求作坡脚线及坡面交线。

0.003.002.004.001.000.001053246作业题七一补全被截切半球的水平和侧面投影。

水利工程制图最新完整试题

工程制图讲课老师刘幸福一、填空1、在水利事业中,为了控制江河水害、发电灌溉、水路运输、供水养鱼等所采取的工程措施称为水利工程,表达水利工程中所有建筑物的图样称为水利工程图。

2、尺寸由尺寸界线、尺寸线、尺寸起止符号、尺寸数字组成。

尺寸界线和尺寸线用细实线绘制。

3、绘制水利水电工程图样时,应根据不同的用途采用粗实线、虚线、细实线、点划线、双点划线、波浪线、折断线7种图线。

4、粗实线宽度b应根据图的大小和复杂程度在0.5-2mm 之间选用。

虚线线宽为b/2,细实线、点划线、双点划线、波浪线、折断线线宽为b/3。

5、剖视图有全剖视、半剖视、局部剖视、阶梯剖视、旋转剖视和复合剖视。

二、选择1、虚线与虚线或虚线与实线相交时,应交于A处。

A、线段B、空隙2、标高投影图(简称标高图中,每五条地形等高线中的第A条称为计曲线。

A、五B、三3、示波线用长短相间且等距的B绘制。

A、粗实线B、细实线三、简答1、什么是直线的坡度?用什么符号表示?坡度1:2的意义?答:直线上任意两点的高差与其水平距离之比称为该直线的坡度。

用“i”表示。

坡度1:2的意义就是直线上高度差1m时,水平距离为2m。

2、什么是比例?比例的大小指什么?答:图样的比例为图形与实物相对应的线性尺寸之比。

比例的大小指比值的大小。

3、《水利水点工程制图标准》SL73—95,按专业共分为哪五个分册?答:共分为:①《基础制图(SL73.1—95》②《水工建筑图(SL73.2—95》③《勘测图(SL73.3—95》④《水力机械图(SL73.4—95》⑤《电气图(SL73.5—95》五个分册。

4、土建图主要包括哪些?答:土建图主要包括规划图、水工图、施工图以及与水工施工有关的建筑物图等。

水利工程制图及CAD2

26分
绘制圆弧连接图时，应确定
•
•
•连接圆弧的大小
正确答案：C
36分
修剪命令（Trim）可以修剪多余对象，但下面的哪一项不能被修剪
•
•
•
正确答案：C
46分
以下比例分别画同一个机件，所绘图形最大的比例是
•：1
•：1
•：1
正确答案：B
56分AutoCAD制图软件绘出的图形文件扩展名是
•
•
•
正确答案：D
二、主观填空题共5题，30分
16分
正确答案：中心投影法
正确答案：平行投影法
36分
等五种。

正确答案：螺栓
正确答案：螺柱
正确答案：螺钉
正确答案：螺母
正确答案：垫圈
46分
请填出A4图纸的尺寸，A3图纸的尺寸。

正确答案：297
正确答案：420
56分
正确答案：右下角
三、问答题共2题，40分
120分
通常阅读水工图的要求
参考答案： 1、通过看枢纽布置图了解：枢纽的地理位置，该处的地形和河流状况各建筑物的位置和主要尺寸，建筑物之间的互相关心。

2、通过看结构图了解：各建筑物的名称、功能、工作条件、结构特点
建筑物各组成部分的结构形状、大小、作用、材料和互相位置，附属设
备的位置和作用等。

3、进行归纳总结，以便对水利枢纽有一个完整、全面的了解。

220分
工程位置图包括哪些内容，有什么特点？
•
参考答案：
工程位置图主要表现枢纽所在的地理位置，与枢纽有
关的河流、公路、铁路、重要建筑物、居民点等。

特点是表示的范围大、比例小，建筑物一般采用示意图
表示。

水利工程制图理论考核试题

水利工程制图水利工程制图选择题一选择题1.制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是（）。

A. 420×594B. 210×297C. 594×841D. 841×11892.制图标准规定，铅直尺寸线上的尺寸数字字头方向是（）。

A. 向上B. 向左C. 保持字头向上的趋势D. 任意3.制图标准中规定A0图幅大小是A3图幅大小的（）。

A. 2倍B. 4倍C. 8倍D. 1/2倍4.分别用下列比例画同一个物体，画出图形最大的比例是（）。

A. 1:100B. 1:10C. 1:50D. 1:2005.标题栏的外框线和内分格线分别用什么线型绘制（）。

A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线6.制图标准中规定，不说明的情况下，标高、桩号及规划图的尺寸的单位是（）。

A. mB. mmC. cmD.以上均可7.在线性尺寸中尺寸数字200毫米代表（）。

A. 物体的实际尺寸是200毫米B. 图上线段的长度是200毫米C. 比例是1:200D. 实际线段长是图上线段长的200倍8.《水利水电工程制图标准》规定，尺寸起止符号必须采用箭头的是（）。

A. 弧长B. 半径C. 角度D. 以上都是9.投影线互相平行，且垂直于投影面的投影方法称为（）。

A. 斜投影B. 中心投影C. 正投影D. 平行投影10.在正投影中，当平面与投影面平行时，该平面在投影面上的投影为（）。

A. 点B. 直线C. 实形的平面D. 缩小的平面11.左视图的投影方向是（）。

A. 由前向后B. 由左向右C. 由右向左D. 由上向下12.为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。

A. 投影面B. H面C. W面D. V面13.在绘制三视图时，物体的宽度规定为（）。

A. X轴方向的尺寸B. Y轴方向的尺寸C. Z轴方向的尺寸D. 都不正确14.当直线垂直于V面时，则其在H面上的投影是（）。

水利工程制图-习题集(情境三：工程形体的表达方法任务2)答案-文本

装。

订。

线。

兰州资源环境职业技术学院《水利工程制图》(B)卷参考答案一、填空题。

（每空1分,共20分） 1.尺寸界线、尺寸线、尺寸起止符号、尺寸数字 2.长对正，高平齐，宽相等 3.积聚为一段斜线、缩小的类似形 4.叠加，切割，综合 5.内部，材料6.高程数值、绘图比例7.规划、设计、施工、验收二、作图题。

（共80 分） 1.已知平面的两面投影，完成其第三面投影。

（10分） 2. 已知物体的两视图，补画第三视图。

（10分）
3.补画漏线。

（每小题5分，共20分）
4.求图中所示直线的坡度与平距，并求c点标高。

解先用i＝H/L及l=1/i来确定直线的坡度和平距。

HAB＝21.6—9.6＝12．0
LAB＝36(用所给比例尺量得)。

因此i＝12／36＝1／3；l＝3。

又量得ac＝15；所以HAC=1／3×15＝5。

故C点的标高为21.6-5＝16.6。

5.根据轴测图画出组合体的三视图。

（15分）
6.将主视图改为全剖视图。

（10分）。

水利工程制图试题及答案

水利工程制图(2)试题及答案(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--试卷代号：2010中央广播电视大学2004—2005学年度第二学期“开放专科”期末考试水利水电专业水利工程制图(2) 试题2005年7月说明：1。

用铅笔答题，要求图线清晰，字体工整。

2．第七、第八题分专业答题。

一、补画剖视图中所漏的线。

(10分)二、补画1—1剖视图。

(材料：混凝土)(14分)三、做3—3、2—2剖视图。

不指明材料(20分)四、作出的1一l、2—2断面图。

(材料：钢筋混凝土)(14分)五、作1—1剖视图。

(10分)(材料：金属)六、根据楼面梁的立面图和钢筋图，完成：[16分)(1)按1：20的比例，画出1一l、2—2断面图；(2)标注钢筋尺寸(根数、等级和直径)。

七、(16分)(水利，道桥专业学生答此题，工、民建专业学生不答此题。

)已知平台高程5m，平台边坡如图，求坡脚线和坡面交线。

八、(本题16分)(工民建专业学生答此题，水利、道桥专业学生不答此题。

)某房屋平面图，1．补全门窗图例；(4分)2．标出定位轴线编号；(4分)3．补全外墙尺寸。

(8分)试卷代号：2010中央广播电视大学2004—2005学年度第二学期“开放专科”期末考试水利水电专业水利工程制图(2) 试题答案及评分标准(供参考)2005年7月一、一、本题10分二、本题14分标注2分；剖视图例4分；图线8分。

三、本题20分3—3、2—2剖视图各10分。

四、本题14分每个断面图7分。

五、本题10分标注2分，剖视图例2分；图线6分。

六、本题16分每个断面图8分，其中比例2分，标注2分，图线4分。

共计16分。

七、本题16分八、本题16分门窗画对给4分；轴线编号对4分；尺寸补对给8分。

水利工程识图考试题及答案

水利工程识图考试题及答案一、选择题（每题2分，共20分）1. 水利工程中，用于测量水位的仪器是（）。

A. 水准仪B. 经纬仪C. 测距仪D. 测高仪答案：A2. 以下哪项不是水库大坝的主要类型？（）。

A. 土石坝B. 混凝土坝C. 重力坝D. 悬索坝答案：D3. 水利工程中，用于控制水流的建筑物是（）。

A. 溢洪道B. 引水渠C. 闸门D. 导流渠答案：C4. 以下哪项是水利工程中常见的水质监测指标？（）。

A. pH值B. 温度C. 流速D. 风速5. 以下哪项不是水利工程中常用的建筑材料？（）。

A. 混凝土B. 钢材C. 木材D. 塑料答案：D6. 水利工程中，用于测量水流量的仪器是（）。

A. 流速仪B. 压力计C. 温度计D. 湿度计答案：A7. 以下哪项是水利工程中常见的水工建筑物？（）。

A. 水塔B. 水坝C. 水泵站D. 水处理厂答案：B8. 水利工程中，用于提高水位的建筑物是（）。

A. 闸门B. 溢洪道C. 泵站D. 导流渠答案：C9. 以下哪项不是水利工程中常见的水文现象？（）。

B. 干旱C. 潮汐D. 地震答案：D10. 水利工程中，用于测量水深的仪器是（）。

A. 水位计B. 流速仪C. 测距仪D. 测高仪答案：A二、填空题（每空1分，共20分）1. 水利工程的主要目的是______、______和______。

答案：防洪、灌溉、发电2. 水库的容量通常用______和______来表示。

答案：库容、有效库容3. 水利工程中，______是指水坝上游的水位。

答案：正常蓄水位4. 溢洪道的主要作用是______和______。

答案：泄洪、控制水位5. 水利工程中，______是指水流的垂直落差。

答案：水头6. 水利工程中，______是指水流的平面投影。

答案：水道7. 水利工程中，______是指水流的速度。

答案：流速8. 水利工程中，______是指水流的流量。

答案：流量9. 水利工程中，______是指水流的深度。
