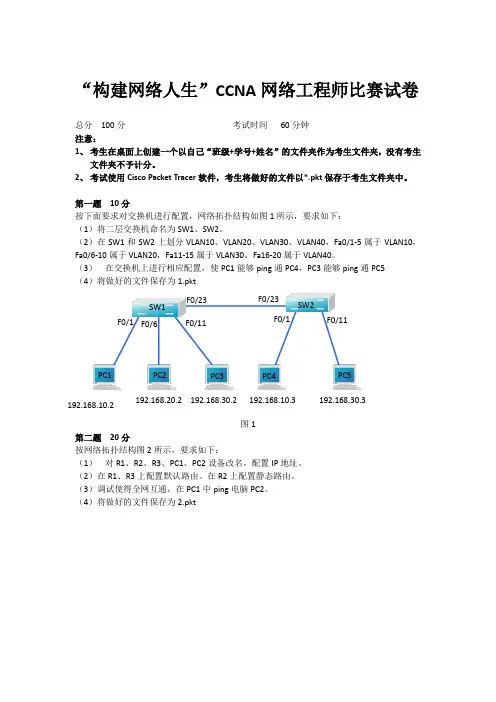

“构建网络人生”CCNA 网络工程师比赛试卷总分 100分 考试时间 60分钟 注意：1、 考生在桌面上创建一个以自己“班级+学号+姓名”的文件夹作为考生文件夹，没有考生文件夹不予计分。
2、 考试使用Cisco Packet Tracer 软件，考生将做好的文件以*.pkt 保存于考生文件夹中。
第一题 10分按下面要求对交换机进行配置，网络拓扑结构如图1所示，要求如下： （1）将二层交换机命名为SW1、SW2。
（2）在SW1和SW2上划分VLAN10、VLAN20、VLAN30、VLAN40，Fa0/1-5属于VLAN10，Fa0/6-10属于VLAN20，Fa11-15属于VLAN30、Fa16-20属于VLAN40。
（3） 在交换机上进行相应配置，使PC1能够ping 通PC4，PC3能够ping 通PC5 （4）将做好的文件保存为1.pkt图1第二题 20分按网络拓扑结构图2所示，要求如下：（1） 对R1、R2、R3、PC1、PC2设备改名，配置IP 地址。
（2）在R1、R3上配置默认路由。
在R2上配置静态路由。
（3）调试使得全网互通，在PC1中ping 电脑PC2。
（4）将做好的文件保存为2.pktSwitchAF0/23 F0/23SW1 SW2192.168.30.2192.168.10.3 192.168.30.3PC1PC3 PC4 PC5 F0/1 F0/11F0/1F0/11192.168.20.2 PC2 F0/6192.168.10.2图2第三题 20分如图3所示配置网络设备，要求如下：（1） 对R1、R2、R3、PC1、PC2设备改名，配置IP 地址。
（2） 配置OSPF 使得整个网络互通。
（3） 将做好的文件保存为3.pkt图3第四题 30分1． 按照图4完成以下练习。
(1) 对路由器、三层交换机及PC 机等设备按图所示改名，并设置接口IP 地址，1.1.1.1/241.1.1.2/24 Fa0/0202.16.10.1/24Fa0/1202.16.10.2/24PC1 Fa0/0Fa0/12.2.2.2/24 R1R32.2.2.1/24 Fa0/1PC2202.16.20.2/24Fa0/010.1.1.5/30 192.168.10.82/28Fa0/0192.168.10.50/28S 2/0 192.168.10.51/2810.1.1.10/3010.1.1.9/30F0/1S 1/0R2 R1OSPF Area 0S 1/0S 1/0 R310.1.1.6/30 Area 100PC1 PC2192.168.10.81/28R2202.16.20.1/24(2) 路由器RA 与RB 之间配置PPP CHAP 链路。

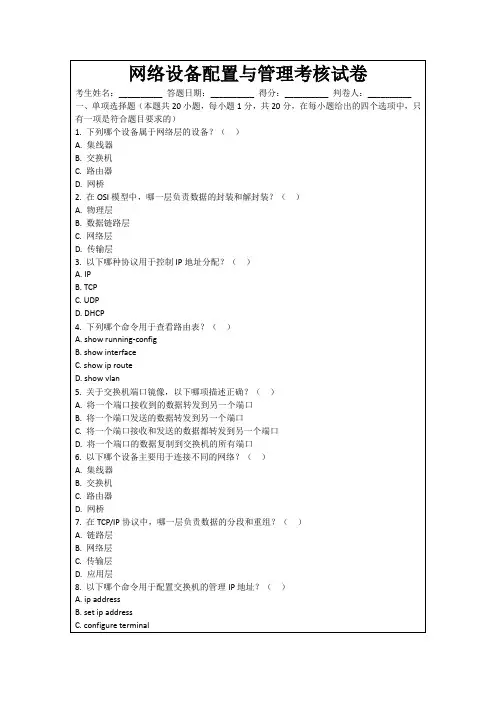

网络设备配置与管理考核试卷
B. ISDN
C. T1
D.以太网
19.以下哪些网络管理工具可以进行网络性能监控？（）
A. SNMP
B. PING
C. TRACEROUTE
D. NMAP
20.以下哪些是有效的IP地址分类？（）
A. A类地址
B. B类地址
C. C类地址
D. D类地址
（其他题型省略，根据要求仅输出多选题部分）
1.网络层主要负责数据包的路由和转发，包括IP、ICMP、IGMP三种协议。
2.交换机用于局域网内的数据帧转发，路由器用于不同网络间的数据包转发。交换机基于MAC地址工作，路由器基于IP地址工作。
3.子网划分是将一个大的网络划分为多个小的子网，目的是提高网络性能和安全性，优点包括减少广播域、优化网络流量、便于管理和维护。
4.路由器可以通过配置访问控制列表来增强网络安全。（）
5.在IP地址中，C类地址的默认子网掩码是255.0.0.0。（）
6. SSH协议比Telnet协议更安全，因为SSH对数据进行加密传输。（）
7. VLAN可以跨越多个交换机，实现不同交换机上的端口之间的通信。（）
8.网络管理主要包括性能监控、故障管理、配置管理和安全管理等任务。（）
C. switchport protected
D. switchport trunk allowed vlan
4.在路由器中，哪些接口类型可用于WAN连接？（）
A.电口
B.光口
C. SERIAL
D. ETHERNET
5.以下哪些技术可以用于网络设备之间的远程连接？（）
A. SSH
B. Telnet
C. HTTP
4.性能监控：监测网络性能，保证服务质量；故障管理：快速定位和解决网络问题；配置管理：统一配置网络设备；安全管理：保护网络免受未授权访问和攻击。
《网络设备配置与调试》半期考试题
12级《网络设备配置与调试》半期考试题一、综合题1.根据如下的拓扑图，完成配置要求：1.pc1 pc2 不能相互通信2.pc3能访问pc43.pc1 pc2 不能访问pc4Switch>enableSwitch#configure terminalSwitch(config)# sw2sw2(config)#vlan 10sw2(config-vlan)#vlan 20sw2(config-vlan)#vlan 30sw2(config-vlan)#sw2(config)# vlan 10sw2(config-if)#ip add 192.168.1.253 255.255.255.0sw2(config-if)#exitsw2(config)#int fa0/1-10sw2(config-if-range)#switchport vlan 10sw2(config-if-range)#exit sw2(config)#int fa0/11-20sw2(config-if-range)#switchport access vlan 20sw2(config-if-range)#exitsw2(config)#int vlan 20sw2(config-if)# 192.168.2.253 255.255.255.0sw2(config-if)#exitsw2(config)#int rang fa0/21sw2(config-if-range)#switchport accesssw2(config-if-range)#exitsw2(config)#int vlan 30sw2(config-if)#ip add 192.168.3.253 255.255.255.0sw2(config-if)#exitsw2(config)#int g1/1sw2(config-if)#switchport trunksw2(config-if)#sw2#Switch#enableSwitch#conf terminalSwitch(config)#hostname sw3sw3(config)#int g0/1sw3(config-if)#switchport encapsulation dot1q sw3(config-if)#switchport mode trunksw3(config-if)#exitsw3(config)#vlan 1sw3(config-vlan)#vlan 10sw3(config-vlan)#vlan 20sw3(config-vlan)#vlan 30sw3(config-vlan)#exitsw3(config)#int fa0/1sw3(config-if)#switchport access vlan 10sw3(config-if)#exitsw3(config)#int vlan 10sw3(config-if)#ip add 192.168.1.254 255.255.255.0sw3(config-if)#exitsw3(config)#int fa0/2sw3(config-if)#switchport access vlan 20sw3(config-if)#exitsw3(config)#int vlan 20sw3(config-if)#ip add 192.168.2.254 255.255.255.0sw3(config-if)#exitsw3(config)#int fa0/3sw3(config-if)#switchport access vlan 30sw3(config-if)#exitsw3(config)#int vlan 30sw3(config-if)#ip add 192.168.3.254 255.255.255.0sw3(config-if)#exitsw3(config)#int g0/2sw3(config-if)#nosw3(config-if)#ip add 255.0.0.0 sw3(config-if)#exitsw3(config)#sw3(config-router)#network 10.0.0.0sw3(config-router)#network 192.168.1.0sw3(config-router)#network 192.168.2.0sw3(config-router)#network 192.168.3.0sw3(config-router)#sw3#sw3(config)#int g0/1sw3(config-if)#switchport trunk allowed vlan Router>enableRouter#conf terminalRouter(config)#hostname r1r1(config)#intr1(config-if)#ip add 10.0.0.1 255.0.0.0r1(config-if)#r1(config-if)#exitr1(config)#int fa0/1r1(config-if)#ip add 192.68.4.1 255.255.255.0 r1(config-if)#no shutdownr1(config-if)#exitr1(config)#route ripr1(config-router)#network 10.0.0.0r1(config-router)#network 192.168.4.02.根据下图完成配置Router>enableRouter#conf terminalRouter(config)#hostname r1r1(config)#line 0 15r1(config-line)#r1(config-line)#password 123456r1(config-line)#exitr1(config)# password ciscor1(config)#intr1(config-if)#ip add 192.168.10.254 255.255.255.0r1(config-if)#r1(config-if)#exitr1(config)#int s0/0/0r1(config-if)#ip address 255.255.255.0r1(config-if)#clock rate 64000r1(config-if)#no shutdownr1(config-if)#exitr1(config)#ip route 255.255.255.0 192.168.1.2r1(config)#ip route 255.255.255.0 192.168.1.2r1(config)#exitr1(config)#access-list 1 deny 192.168.20.0r1(config)#access-list 1 permit anyr1(config)#int s0/0/0r1(config-if)#ip 1 inr1(config-if)#Router>enableRouter#conf terminalRouter(config)#hostname r2r2(config)#int fa0/0r2(config-if)#ip add 255.255.255.0r2(config-if)#no shutr2(config-if)#intr2(config-if)#ip add 192.168.1.2 255.255.255.0r2(config-if)#r2(config-if)#exitr2(config-if)#int fa0/1r2(config-if)#ip address 192.168.30.254 255.255.255.0r2(config-if)#no shutr2(config)#ip route 255.255.255.0二、判断题1、使用E-MAIL可以同时将一封信发给多个收件人。
网络设备调试员试题
网络设备调试员试题一、选择题1. 下列哪个是网络设备调试员的主要职责？A. 进行网络设备的硬件维护B. 负责网络设备的安全设置C. 检查网络设备的连通性问题D. 执行网络设备的程序升级2. 调试网络设备时，以下哪个方法最常用？A. 使用网页管理界面进行配置B. 通过命令行界面进行配置C. 利用物理按钮进行配置D. 通过无线接口进行配置3. 在网络设备调试过程中，PING命令用于什么目的？A. 检测网络设备的连通性B. 进行网络设备的远程登录C. 对网络设备进行程序升级D. 设置网络设备的安全策略4. 在调试网络设备时，Syslog是用来做什么的？A. 收集网络设备的运行日志B. 运行网络设备的指令C. 远程登录网络设备D. 定位网络设备的故障二、简答题1. 简要介绍一下网络设备调试的工作流程。
答：网络设备调试的工作流程主要包括以下几个步骤：1）连接设备：将电脑与网络设备通过网线或串口线连接起来。
2）配置环境：根据网络设备的型号和说明书，配置电脑网络参数和调试软件。
3）设备启动：将网络设备接通电源，等待设备启动完成。
4）硬件检查：检查网络设备的各个硬件部件是否正常工作，如电源、风扇、接口等。
5）软件配置：通过网页管理界面或命令行界面进行网络设备的配置，包括网络地址、路由表、安全策略等。
6）连通性测试：使用PING命令等工具测试网络设备与其他设备的连通性。
7）故障排查：对于出现问题的设备，利用相关工具和技术进行故障排查和修复。
2. 请简要说明以下调试工具的用途：- Telnet- SSH- Wireshark答：Telnet是一种远程登录协议，通过Telnet可以远程登录到网络设备，并进行配置和管理。
SSH是一种加密的远程登录协议，它采用公钥加密算法，更加安全。
与Telnet相比，SSH提供了更高级的安全性和加密功能。
Wireshark是一种网络封包分析工具，可以捕获和分析网络数据包，用于排查网络故障、分析网络性能以及网络协议的开发和调试。
交换机、路由器及网络设备配置测试试题
交换机、路由器及网络设备配置测试（1）网络拓扑图如下：笔试部分：（30分）（1）基本的动态路由协议有哪几种？（10分）（）、（）、（）。
（2）简述交换机的工作原理？（5分）（3）简述路由器的工作原理？（5分）（4）分别指出以下哪些地址是A类、B类、C类、D类？（10分）192.168.1.1 172.16.1.1 10.1.1.1 150.2.3.4200.1.1.1 234.2.1.1 120.0.1.1 245.23.2.1操作部分：（70分）一、网络拓扑图的搭建及设备选型（10分）请考生截图二、网络基础配置（20分）（1）根据上面拓扑图进行路由器接口地址配置（10分）（见图说明）Rt99aF0/0:S0/0:Rt99bF0/0:S0/0:S0/1:Rt99cF0/0:S0/0:（2）终端主机地址配置（10分）Pc99aIP:掩码：网关：Pc99bIP:掩码：网关：Pc99cIP:掩码：网关：二、网络协议配置（20分）路由器Rt99a的RIP v2协议：路由器Rt99b的RIP v2 协议：路由器Rt99c的RIP v2协议：三、测试网络连通性（20分）（1）检查路由器的路由表信息Rt99a：SH IP ROUTE 查看路由结果截图（5分）Rt99b：SH IP ROUTE 查看路由结果截图（5分）Rt99c：SH IP ROUTE 查看路由结果截图（5分）（2）测试主机之间的连通性（5分）Pc99a到Pc99b结果截图Pc99b到Pc99c结果截图Pc99a到Pc99c结果截图。
网络设备配置和管理试题
一．选择题（40分）1．路由器是一种用于网络互连的计算机设备，但作为路由器，并不具备的是（ B ）A.路由功能B.多层交换C.支持两种以上的子网协议D.具有存储、转发、寻径功能2．下内容哪些是路由信息中所不包含的（ A ）A.源地址B.下一跳C.目标网络D.路由权值3．查看路由器上的所有保存在 flash 中的配置数据应在特权模式下输入命令：( A )A.show running-configB.show interfaceC.show startup-configD.show memory4．下列静态路由配置正确的是（ D ）5．能配置 IP 地址的提示符是（D ）A.Router>B.Router#C.Router(config)#D.Router(config-if)#6 ．静态路由的优点不包括： (B )A.管理简单B.自动更新路由C.提高网络安全性D.节省带宽7．第一次对路由器进行配置时，采用哪种配置方式：( A )A.通过 CONSOLE 口配置B.通过拨号远程配置C.通过 TELNET 方式配置D.通过 FTP 方式传送配置文件8．两台以太网交换机之间使用了两根 5 类双绞线相连，要解决其通信问题，避免产生环路问题，需要启用（ A ）技术A.源路由网桥B.生成树C.MAC 子层网桥D.介质转换网桥9．某路由器路由表如下：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface此时当该路由器从以太网口收到一个发往主机的数据包时，路由器如何处理（ A ）A.丢掉B.从 Serial0 转发C.从 Ethernet0 转发D.从 LoopBack0 转发10．以下对Cisco IOS的描述，不正确的是（ D ）。
A．IOS命令不区分大小写，而且支持命令简写B．在IOS命令行，按Tab键可补全命令C．对交换机的配置，可采用单方式，也可采用命令行或Web界面来配置D．只有3层交换机才允许用户对其进行配置11．关于矢量距离算法以下那些说法是错误的（ A ）A.矢量距离算法不会产生路由环路问题B.矢量距离算法是靠传递路由信息来实现的C.路由信息的矢量表示法是（目标网络， metric ）D.使用矢量距离算法的协议只从自己的邻居获得信息《网络设备的安全配置和管理》模拟试卷一、判断题：共10分，每题1分（正确的打“?”，错误的打“×”。
网络设备配置与调试--单臂路由公开课教案教学设计课件案例试卷
Router(config)#int f0/0 Router(config-if)#no shutdown
//激活总接口f0/0
Router(config-if)#int f0/0.1
//创建并进入子接口
Router(config-subif)#encapsulation dot1Q 10
//对子接口进行封装802.1q协议，并定义VID为10
实现关键点2
交换机接口设置为trunk模式
Router(config)#int f0/0 Router(config-if)#switchport mode trunk //将f0/0接口设置为trunk模式
实现关键点3
配置子接口并封装802.1q协议
由于物理路由接口只有一个，各子接口的数据在物理链路上传递要进行标记封 装802.1Q协议
三层交换机
单臂路由的配置
vlan间通信
1 项目背景
2 项目分析
vlan间的主机通信为不同网段的通信 需要通过三层设备进行路由转发
3 方案设计
每个vlan都需要一个物理接口连接
单臂路由
实现原理
路由器上设置多个逻辑子接口 每个子接口对应于一个vlan
实现关键点1
主机IP地址的配置（注意默认网关）
路由器每个子接口的ip地址要和相应vlan主机的IP地址在同一网段上，这 个子接口就是该vlan主机上的网关。
Router(config-subif)#ip address 192.168.10.1 255.255.255.0
//为子接口配置 IP地址
Router(config-subif)#no shutdown //激活子接口
4 项目实施
网络设备配置与调试期末考试
2013年上期12级计算机网络专业期末考试题(网络设备配置与调试)一、填空题（每题2分，共40分）1、ADSL是目前使用比较广泛的家庭宽带上网方式，其接入方式主要的设备是_________。
2、当路由器到达目的网络的跳数值大于后，就会判断该条路由为不可达路由，并丢弃使用该路由转发数据。
3、指定参与RIP路由选择进程的网络配置是：Router（config-if）network-number。
4、______________协议是家庭用户拨号上网所使用的一种通信协议。
5、双绞线可分为（STP）和(UTP)。
6、可进行网络管理的交换机上一般都有_________端口，它是专门用于对交换机进行配置和管理的。
7、在交换机配置过程中，清空交换机当前配置命令为___________startup-config。
8、通过在计算机上使用address命令可以知道数据包在路由上是如何转发的。
9、静态路由的默认管理距离值是。
动态路由协议RIP的默认管理距离值为10、在交换机配置过程中，从用户模式进入特权模式的命令为：_________，从特权模式进入全局模式命令为：_________，重启交换机的命令是。
11、在交换机配置中，使用_________或使用Copy running-config startup-config命令保存交换机当前的配置信息。
12、ADSL是非对称数字用户环路，它的传输速率最高可以达下行8Mbps，上行_______Mbps。
13、通常情况下，交换机应具备两类端口，分别是__________和Trunk端口。
14、拓扑结构的中心汇聚点使用交换机。
15、在路由器配置命令中，能够用命令或命令，退出全局配置模式。
二、单项选择题（每题2分，共20分）1 2 3 4 5 6 7 8 9 101、在RIP中重发路由使用的命令是（）。
A、runB、redistributeC、resourceD、show2、下列选项中代表静态路由信息的是（）A、R 10.1.1.0 [120/1] via 192.168.1.1 00:00:11，fastethernet 1/0B、R 10.1.2.0 [120/1] via 192.168.1.1 00:00:11，fastethernet 1/0C、C 192.168.1.0/24 is directly connected,FastEthernet 1/0D、S 192.168.1.0/24 via 192.168.10.23、（）命令的功能是查看当前系统的基本信息。
《网络设备安装配置与调试》试题(A卷)2010-2011-A
☆☆ 密封线内不 要 答题☆☆姓 名学 号 班 级河南城建学院2010—2011学年第一学期期末考试 《网络设备安装配置与调试》试题（A 卷）供 计算机网络技术 专业 0633081 班使用 2011年1月 题 号 一 二 三 四 总 分 得 分 阅卷人 本套试卷共7页 一、 单项选择题,每题只有一个正确的选项（共50题，每题1分） 1、路由器是一种用于网络互连的计算机设备，但作为路由器，并不具备的是（ ）A 、 路由功能B 、 多层交换C 、 支持两种以上的子网协议D 、 具有存储、转发、寻径功能 2、查看路由器上的所有保存在 flash 中的配臵数据应在特权模式下输入命令：( ) A 、 show running-config B 、 show interface C 、 show startup-config D 、 show memory 3、能配臵 IP 地址的提示符是（ ） A 、 Router> B 、 Router# C 、 Router(config)# D 、 Router(config-if)#4、第一次对路由器进行配臵时，采用哪种配臵方式：( ) A 、 通过 CONSOLE 口配臵B 、 通过拨号远程配臵C 、 通过 TELNET 方式配臵D 、 通过 FTP 方式传送配臵文件 5、某路由器路由表如下： Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface 2.0.0.0/8 Direct 0 0 2.2.2.1 Serial0 2.2.2.1/32 Direct 0 0 2.2.2.1 Serial0 2.2.2.2/32 Direct 0 0 127.0.0.1 LoopBack0 3.0.0.0/8 Direct 0 0 3.3.3.1 Ethernet0 3.3.3.1/32 Direct 0 0 127.0.0.1 LoopBack0 10.0.0.0/8 Static 60 0 2.2.2.1 Serial0 127.0.0.0/8 Static 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0此时当该路由器从以太网口收到一个发往 11.1.1.1 主机的数据包时，路由器如何处理（ ）A 、 丢掉B 、 从 Serial0 转发C 、 从 Ethernet0 转发D 、 从 LoopBack0 转发6、关于矢量距离算法以下那些说法是错误的（ ） A 、 矢量距离算法不会产生路由环路问题 B 、 矢量距离算法是靠传递路由信息来实现的C 、 路由信息的矢量表示法是（目标网络， metric ）D 、 使用矢量距离算法的协议只从自己的邻居获得信息7、The Advanced Research Projects Agency created what network ？（ ） A 、 Ethernet B 、 FDDI C 、 ARPANETD 、 Token Ring8、What does OSI stand for ？（ ） A 、 Organization for Standards Institute☆ ☆ 密 封线内不要 答 题☆☆姓 名学 号 班 级B 、 Organization for Internet StandardsC 、 Open Standards InstituteD 、 Open Systems Interconnection 9、CONSOLE 控制台电缆使用的是 （ ） A 、8 芯非屏蔽双绞线 B 、8 芯屏蔽双绞线 C 、6 芯非屏蔽双绞线 D 、6 芯屏蔽双绞线 10、10BASE-T 是指 （ ） A 、粗同轴电缆 B 、细同轴电缆 C 、双绞线 D 、光纤 11、当路由器接收的报文的目的IP 地址在路由器路由表中没有对应的表项时，采取的策略是 （ ）A 、丢掉该分组B 、将该分组分片C 、转发该分组D 、以上答案均不对 12、在IPX 之上承载各种上层协议，不包括（ ） A 、RIP B 、NETBIOS C 、NCP D 、TCP13、cisco 路由器中直接路由、静态路由、rip 、ospf 按照默认路由优先级从高到低的排序正确的是 （ ）A 、直接路由、静态路由、rip 、ospfB 、直接路由、ospf 、静态路由、ripC 、直接路由、ospf 、rip 、静态路由D 、直接路由、rip 、静态路由、ospf 14、在windowsXP 的命令行窗口下，能用以下命令察看主机的路由表 （ ） A 、NETSTAT -R B 、ARP -A C 、TRACEROUTE D 、ROUTE PRINT15、在运行OSPF 动态路由协议时，何种情况下不用选举DR 和BDR （ ） A 、Broadcast B 、NBMAC 、Point-to-pointD 、Point-to-multipoint16、与10.110.12.29 mask 255.255.255.224 属于同一网段的主机IP 地址是 （ ） A 、10.110.12.0 B 、10.110.12.30 C 、10.110.12.31 D 、10.110.12.3217、224.0.0.5 代表的是（ ）地址。
《网络设备安装与调试ENSP》实操期中试卷
《网络设备安装与调试（华为ENSP模拟器）》实操试卷
适用班级：出卷人：校稿人：
实训题目：PC1与PC2通过三层交换机跨VLAN间相互通信
一、实训设备：三层交换机 1 台；二层交换机 1 台；PC 2台；直通线
VLAN
接口
IP
子网掩码
网关
PC1
10
F0/1
192.168.10.1
255.255.255.0
能够正确、有规律设置电脑IP地址
15分
5
二层交换机配置正确
Vlan、trunk设置正确
20分
6
三层交换机配置正确
VLAN的IP地址
20分
7
网络测试
信息部和学前教育部电脑能够相互ping通
10分
192.168.10.254
PC2
20
F0/1
192.168.20.1
192.168.20.254
二、评分标准
序号
考核项目
考核要点
分值（100分）
得分
1
安装ensp模拟器
正确安装ensp模拟器
10分
2
网络设备选择
正确合理选择网络设备，网络拓扑构建美观
10分
4
电脑IP地址设置
网络设备配置与维护考核试卷
A. IP地址
B.子网掩码
C. MAC地址
D.网关地址
5.以下哪种设备通常用于连接不同网络？（）
A.交换机
B.集线器
C.路由器
D.网桥
6.在配置路由器时，哪个命令用于进入全局配置模式？（）
A. enable
B. configure terminal
A. SSH
B. HTTP
C. FTP
D. SMTP
20.在网络设备维护中，以下哪个步骤是定期进行的？（）
A.更新软件版本
B.更换硬件设备
C.监控网络流量
D.删除旧配置文件
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）
1.以下哪些属于网络层的协议？（）
A. line vty 0 15
B. login local
C. transport input all
D. exit
16.在网络监控中，以下哪些指标是重要的？（）
A.带宽利用率
B.丢包率
C.响应时间
D.网络设（）
A.无线接入点
B.无线网桥
C.路由器
C. line console 0
D. exit
7.以下哪个协议用于自动分配IP地址给网络设备？（）
A. HTTP
B. FTP
C. DHCP
D. DNS
8.以下哪个设备通常用作网络的入口点？（）
A.防火墙
B.交换机
C.路由器
D.网桥
9.在TCP/IP协议中，哪个协议负责网络层的地址解析？（）
A. TCP
网络设备配置与管理综合试题(四)
一、网络拓扑如图1所示, 要求计算机、交换机、路由器互通。
设: switchA和switchB的f0/5.f0/6在VLAN 2。
建议按以下步骤配置:1.设置计算机的IP地址和网关；2.设置交换机的IP地址、网关和Trunk；3.设置路由器的IP和动态路由；4.测试各点的联通性。
图1 第一题图二、网络拓扑如图2所示。
1.配置路由器到网络各点可通。
IP地址分配如下:2.基本访问控制列表。
要求在下面空格中解释命令, 或判断测试结果。
先从PCA ping PCD:[root@PCA @root]#(能ping通)在ROC的s0/0写一个输入的访问控制列表:解释命令RouterC(config)#access-list 1 deny any 解释命令RouterC(config)#int s0/0 解释命令RouterC(config-if)#ip access-group 1 in 解释命令RouterC(config-if)#end 解释命令RouterC#sh access-list 1 解释命令[root@PCA @root]#ping 10.70.1.1 是否通是否通是否通是否通是否通再写一个访问控制列表, 先删除原访问控制列表:RouterC(config)#no access-lilt 1 解释命令RouterC(config-if)#no ip access-group 1 in 解释命令再写一个访问控制列表:解释命令RouterC(config)#access-list 2 permit any 解释命令RouterC(config)#int s0/0RouterC(config-if)#ip access-group 1 out 解释命令RouterC(config-if)#endRouterC#sh access-list 1是否通是否通是否通是否通3.梯形基本访问控制列表。
访问控制列表一般是顺序匹配的, 梯形结构：RouterC(config)#access-list 4 permit anyRouterC(config)#int s0/1RouterC(config-if)#ip access-group 4 out[root@PCA @root]#ping 10.69.1.1 是否通[root@PCE @root]#ping 10.69.1.1 是否通是否通[root@PCB @root]#ping 10.69.1.1 是否通4.扩展访问控制列表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《网络设备配置与调试》试卷
一、填空题：（每空2分，共26分）
二、1、对于交换机的配置命令，使用__________键可以补全命令，使用“↑”和_______键可以调出刚刚输入的命令
2、路由器建立路由表有二种方法：静态路由表和__________。
3、配置交换机时，超级终端的设置中，波特率为__________，奇偶校验为_________。
4、交换机命令行操作模式的有:______模式、_______模式、______配置模式、_____模式。
5．IP地址的主机部分如果全为1，则表示_________地址，IP地址的主机部分若全为0，则表示_______地址6．在VLAN中，每个虚拟局域网组成一个_________，如果一个VLAN跨越多个交换机，则属于同一VLAN的工作站要通过_________互相通信。
（1）A．区域 B.组播域 C.冲突域 D.广播域
（2）A．应用服务器 B.主干(Trunk)线路 C.环网 D.本地交换机
三、单选题（每题2分,共28分）
1二层交换机能够识别（）地址
A．DNS B．TCP C．网络层D．MAC
2、有10台计算机组建成10Mb/s以太网，如分别采用共享式以太网和交换式以太网技术，刚每个站点所获
的数据传输速率分别为（）
A、10Mb/s和10Mb/s
B、10Mb/s和1Mb/s
C、1Mb/s和10Mb/s
D、1Mb/s和1Mb/s
3、在基于CiscoIOS的三层交换机上，下列哪条命令可以将接口从第二层接口变为第三层接口（）
A、switchportmodeaccess
B、switchportmodetrunk
C、noswitchport
D、switchport
4、一般来说交换机工作在______层，路由器工作在______层。
()
A、2，4
B、3，2
C、1，3
D、2，3
5、扩展访问控制列表的数字表号在（）之间。
A、1-99
B、1-199
C、100-199
D、100-200
6、需要网络设备（）可以采用访问控制列表增加安全
A、集线器
B、路由器
C、智能集线器
D、网卡
7、我们经常说得IOS时什么意思（）。
A、交换机互联
B、界面操作系统
C、网络互连操作系统
D、内部优化服务
8、在计算机网络中，能将异种网络互连起来，实现不同网络协议相互转换的网络互连设备是：()
A．集线器B．路由器C．网关D．网桥
9、（）命令可以创建vlan10，并命名为benet。
A、vlanbenet10
B、vlan10namebenet
C、vlan10benet
D、无法一个命令来完成
10、下面对三层交换机的描述中最准确的是()。
A．使用X.25交换机B．用路由器代替交换机
C．二层交换，三层转发D．由交换机识别MAC地址进行交换
11、配置如下两条访问控制列表：
访问控制列表1和2，所控制的地址范围关系是：（?? ）
A、1和2的范围相同
B、1的范围在2的范围内
C、2的范围在1的范围内
D、1和2的范围没有包含关系
12、在一台路由器上配置了如下的命令：
Access-list101permittcpany.0eqtcp请问“any”在这里表示的是什么意思（）。
A、允许任何的子网掩码通过
B、同意任何的源地址
C：同意任何的目标地址0.0.0.0通过
13三层交换技术利用____进行交换。
A.IP地址
B.MAC地址
C.端口号
D.应用协议
14、查看VLAN信息的命令是（）。
A：showlanB：showintvlan
C：showvlanD：showvtp
三．多选题（每题3分，共12分）
1.以下对于使用双绞线连接计算机、交换机、路由器的描述中，正确的是（）
A、计算机与计算机直接相连时，应该使用直通线
B、计算机与计算机直接相连时，应该使用交叉线
C、计算机与路由器相连时，应该使用直通线
D、计算机与交换机相连时，应该使用直通线
2、可以通过以下哪些方式对路由器进行配置（）
A．通过config口进行本地配置B．通过aux进行本地配置
C．通过telnet方式进行配置D．通过tftp方式进行配置
3、配置访问控制列表必须作的配置是（）
A、设定时间段
B、制定日志主机
C、定义访问控制列表
D、在接口上应用访问控制列表
4、以下命令中，可以保存Cisco交换机的配置的命令是()
A、copyrunstart
B、write
C、Save
D、copystartrun
四．阅读下列配置命令，完成下列问题16分
图1
交换机1的配置如下：
Switch>en
Switch#conft
Switch(config)#hostnameswa(1)处该命令起什么作用？
swa(config)#vlan100
swa(config-vlan)#exit
swa(config)#______________(2)处创建vlan200
swa(config-vlan)#exit
swa(config)#intrangef0/1-f0/10
swa(config-if-range)#switchportaccessvlan100(3)处该命令起什么作用？
swa(config-if-range)#exit
swa(config)#
swa(config)#intrangef0/11-f0/20
swa(config-if-range)#switchportaccessvlan200
swa(config-if-range)#exit
swa(config)#
swa(config)#intf0/24
swa(config-if)#switchportmodetrunk
交换机2的配置如下：
Switch>en
Switch#conft
Switch(config)#hostnameswb
swb(config)#
swb(config)#vlan100
swb(config-vlan)#exit
swb(config)#vlan200
swb(config-vlan)#exit
swb(config)#intrangef0/1-f0/10
swb(config-if-range)#switchportaccessvlan100
swb(config-if-range)#exit
swb(config)#intrangef0/11-f0/20
swb(config-if-range)#switchportaccessvlan200
swb(config-if-range)#exit
swb(config)#
swb(config)#intf0/24
swb(config-if)#switchportmodetrunk
（1）处该命令起什么作用？(4分)
（2）处创建Vlan200的命令是___________(4分)
（3）处该命令起什么作用？(4分)
（4）经过上述配置，假如主机1、主机2分别接在交换机1、2的f0/1端口，请问主机1、主机2能正常通信吗？
若将主机2接入到交换机2的f0/11端口，主机1不变，请问主机1、主机2能正常通信吗？(4分)
五．图2所示为某单位的网络拓扑图，网管员通过对路由器0、路由器2进行缺省路由的配置来简化配置操作，请你帮网管员完成下列几个问题(18分）
图2
1.图3为
主机1
的IP配
置页面，
请问路
由
器0的f0/0
端口的IP应设
为
______________________________。
(3分)
图3
2.已知路由器0其中路由器为DCE设备，下面我们一起来对s1/0进行配置
R1>enable
R1#conft
R1(config)#ints1/0
R1(config-if)#ipaddress__________(1)___________
R1(config-if)#clockrate64000（2）
R1(config-if)#noshutdown（3）
R1(config-if)#__________（4）______________
R1(config)#iproute0.0.0.00.0.0.0_______（5）____________
请答题：
(1)处为设置s1/0的IP地址，请补全命令(3分)
(2)处该命令起什么作用？(3分)
（3）处该命令起什么作用？(3分)
（4）处应填入什么命令？(3分)
（5）处为设置路由器0的缺省路由（默认路由），请补全命令(3分)。
