钽电解电容详细信息：固体钽电容器是1956年由美国贝乐试验室首先研制成功的，它的性能优异，是所有电容器中体积小而又能达到较大电容量的产品。
钽电容器外形多种多样，并容易制成适于表面贴装的小型和片型元件。
适应了目前电子技术自动化和小型化发展的需要。
虽然钽原料稀缺，钽电容价格较昂贵，但由于大量采用高比容钽粉（30KuF.g-100KuF.V/g)，加上对电容器制造工艺的改进和完善，钽电解电容器还是得到了迅速的发展，使用范围日益广泛。
钽电容器不仅在军事通讯，航天等领域广泛使用，而且使用范围还在向工业控制，影视设备、通讯仪表等产品中大量使用。
目前生产的钽电解电容器主要有烧结型固体、箔形卷绕固体、烧结型液体等三种，其中烧结型固体约占目前生产总量的95%以上，而又以非金属密封型的树脂封装式为主体。
小型化、片式化配合SMT技术下方兴未艾，片式烧结钽电容器已逐渐成主流。
固体钽电容器电性能优良，工作温度范围宽，而且形式多样，体积效率优异，具有其独特的特征：钽电解电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。
此层氧化膜介质完全与组成电容器的一端极结合成一个整体，不能单独存在。
因此单位体积内所具有的电容量特别大。
即比容量非常高，因此特别适宜于小型化。
在钽电解电容器工作过程中，具有自动修补或隔绝氧化膜中的疵点所在的性能，使氧化膜介质随时得到加固和恢复其应有的绝缘能力，而不致遭到连续的累积性破坏。
这种独特自愈性能，保证了其长寿命和可靠性的优势。
钽电解电容器具有非常高的工作电场强度，并较任何类型电容器都大，以此保证它的小型化。
钽电解电容器可以非常方便地获得较大的电容量，在电源滤波、交流旁路等用途上少有竞争对手。
具有单向导电性，即所谓有“极性”，应用时应按电源的正、负方向接入电流，电容器的阳极（正极）接电源“+”极，阴极（负极）接电源的“-”极；如果接错不仅电容器发挥不了作用，而且漏电流很大，短时间内芯子就会发热，破坏氧化膜随即失效。
钽电容选型和外形介绍
钽电容选型介绍及外形尺寸| | 2010年08月23日 | [字体：小大] | 点击推荐给好友关键词：钽电容一、钽电容介绍钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。
目前的工艺有干粉成型法和湿粉成型法两种。
钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。
目前全球主要有以下几个品牌的钽电容：AVX、KEMET、VISHAY、NEC，其中AVX 和VISHAY的产量最大，而且质量最好。
二、钽电容技术规格和选型（以VISHAY和AVX为例说明）（一）VISHAY1、型号表示方法293D 107 X9 010 D 2 W① ② ③ ④ ⑤ ⑥ ⑦① 表示系列，VISHAY有293D和593D两个系列，293D表示普通钽电容，593D 表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。
② 表示电容的容量，范围从0.1UF----680UF③ 表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）④ 表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V⑤ 表示钽电容的尺寸大小，有A、B、C、D、E、P五种尺寸⑥ 表示电容的焊点材料，一般是镍银，和钯银⑦ 表示包装方式，有两种包装方式，7寸盘和13寸盘2、外形尺寸3、容量与电压和尺寸的范围关系表293D普通系列593D低阻系列（通用低阻钽电容为100UF----470UF）4、包装（一）AVX1、型号表示方法TAJ C 100 K 010 R① ② ③ ④ ⑤ ⑥① 表示系列，AVX有TAJ和TPS两个系列，TAJ表示普通钽电容，TPS表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间，特殊的可以低到40毫欧。
贴片钽电解电容
贴片钽电解电容1. 贴片钽电解电容的概述贴片钽电解电容是一种常见的电子元件，用于储存和释放电荷。
它由两个极板之间的绝缘层隔开，极板上涂有导电性的钽氧化物薄膜。
贴片钽电解电容具有体积小、重量轻、寿命长等优点，广泛应用于通信设备、计算机、消费类电子产品等领域。
2. 贴片钽电解电容的结构和工作原理贴片钽电解电容由外壳、正极板、负极板和介质组成。
外壳：贴片钽电解电容通常采用矩形或圆柱状外壳，外壳材料多为导热性好的金属，如铝。
正极板：正极板是由纯度高的金属钽制成，表面涂有一层氧化物薄膜。
这层氧化物薄膜能够形成一个稳定的氧化膜，并具有良好的导电性能。
负极板：负极板通常由碳材料制成，表面也涂有一层氧化物薄膜。
负极板的作用是提供电解液中的离子。
介质：介质是正极板和负极板之间的绝缘层，通常由聚乙烯、聚丙烯等材料制成，具有良好的绝缘性能。
工作原理：在正极板涂上氧化物薄膜后，通过外加电压使得正极板与负极板之间形成电场。
当电解液中的离子进入氧化物薄膜内部时，会与氧化物发生反应，形成一个稳定的钽酸盐层。
这个过程称为“电解”。
当外加电压去除后，钽酸盐层仍然保持稳定，从而实现了对电荷的储存和释放。
3. 贴片钽电解电容的优点•小尺寸：相比传统铝电解电容，贴片钽电解电容体积更小，适合于紧凑型设计。
•重量轻：由于采用了轻量级材料钽制作正极板，所以贴片钽电解电容重量相对较轻。
•寿命长：贴片钽电解电容的寿命通常可以达到几千小时，甚至更长。
•低ESR：贴片钽电解电容具有低等效串联电阻（Equivalent Series Resistance，ESR），能够提供更好的高频响应和稳定性。
4. 贴片钽电解电容的应用领域贴片钽电解电容广泛应用于以下领域：4.1 通信设备在通信设备中，贴片钽电解电容被用作滤波器、耦合器和去耦器。
它们可以有效地过滤掉噪声和干扰信号，提供稳定的功率供应。
4.2 计算机贴片钽电解电容在计算机主板、显卡和内存模块中扮演重要角色。
3528钽电容 容值

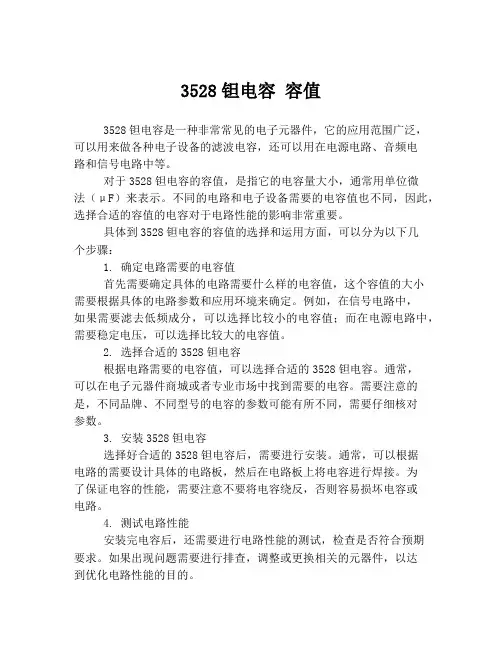

3528钽电容容值3528钽电容是一种非常常见的电子元器件，它的应用范围广泛，可以用来做各种电子设备的滤波电容，还可以用在电源电路、音频电路和信号电路中等。
对于3528钽电容的容值，是指它的电容量大小，通常用单位微法（μF）来表示。
不同的电路和电子设备需要的电容值也不同，因此，选择合适的容值的电容对于电路性能的影响非常重要。
具体到3528钽电容的容值的选择和运用方面，可以分为以下几个步骤：1. 确定电路需要的电容值首先需要确定具体的电路需要什么样的电容值，这个容值的大小需要根据具体的电路参数和应用环境来确定。
例如，在信号电路中，如果需要滤去低频成分，可以选择比较小的电容值；而在电源电路中，需要稳定电压，可以选择比较大的电容值。
2. 选择合适的3528钽电容根据电路需要的电容值，可以选择合适的3528钽电容。
通常，可以在电子元器件商城或者专业市场中找到需要的电容。
需要注意的是，不同品牌、不同型号的电容的参数可能有所不同，需要仔细核对参数。
3. 安装3528钽电容选择好合适的3528钽电容后，需要进行安装。
通常，可以根据电路的需要设计具体的电路板，然后在电路板上将电容进行焊接。
为了保证电容的性能，需要注意不要将电容绕反，否则容易损坏电容或电路。
4. 测试电路性能安装完电容后，还需要进行电路性能的测试，检查是否符合预期要求。
如果出现问题需要进行排查，调整或更换相关的元器件，以达到优化电路性能的目的。
总之，在使用3528钽电容时，准确选择并使用合适的容值，可以有效改善电路性能。
在安装和使用过程中要特别注意，尽量避免电容损坏，提高电路运行的稳定性和可靠性。
常用贴片钽电容规格及封装
贴片钽电容规格和封装一、贴片钽电容简述贴片钽电容(以下简称钽电容)作为电解电容器中的一类。
广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机。
钽电容是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。
在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(SolidTantalum)和非固体电解质钽电容。
其中，固体钽电解电容器用量最大。
钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。
另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。
Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。
优点：体积小由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。
使用温度范围宽，耐高温由于钽电容内部没有电解液，很适合在高温下工作。
一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。
寿命长、绝缘电阻高、漏电流小。
钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能容量误差小等效串联电阻小(ESR),高频性能好缺点：耐电压不够高电流小价格高贴片钽电容封装AVX常规系列(TAJ)贴片钽电容：容量和额定电压(字母表示封装大小)85°C时DC额定电压（VR）电压代码Voltage额定电压V(85°C) Ra ted VoltageFG 4 LA 10 C 16AVX 贴片钽电容标识二、钽电容技术规格和选型（以VISHAY 和AVX 为例说明） （一）VISHAY 1、型号表示方法 293D107X9010D2W ①②③④⑤⑥⑦①表示系列，VISHAY 有293D 和593D 两个系列，293D 表示普通钽电容，593D 表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。
片式固体电解质钽电容器 规格承认书说明书
片式固体电解质钽电容器规格承认书1. 产品特点该产品为模压封装、片式引出，具有密封性好、重量轻、电性能优良、稳定可靠等特点。
适用于移动通讯、摄像机、程控交换机、计算机、汽车电子等各种电子设备的表面贴装直流或脉动电路。
2. 产品型号及编码说明CA45A - A - 16(15)V - 4.7μF - K型号 壳号 额定电压 标称电容量 容量偏差3. 产品外形及尺寸：见图1及表1表1 电容器的外形尺寸单位：mm4．电性能参数4.1 工作温度范围：-55℃～125℃；85℃以上施加降额电压。
4.2 标称电容量允许偏差（25℃，100Hz）：K:±10%4.3 主要电性能参数：见表2表2 电性能参数表5.标志5.1标志内容（1）商标及正极标识（2）标称电容量（3）额定工作电压5.2 标志说明：见图2（举例）。
6. 产品外观质量6.1 产品本体应无针眼、缺角、缺块、发黑、漏封、裂纹、引出片断裂等现象。
6.2 产品标志：应清晰、完整、正确；无重影、漏打等现象。
7.包装7.1 产品编带的尺寸及卷绕方向：见图3、图4、表4、表5。
注：用户未要求时，编带卷绕方向通常按左旋卷绕方向。
7.2包装数量：见表3表3 包装数量7.3产品内外包装盒应无破损，料盘、小盒及外包装箱上应有相应物料标识单，标识应清楚、准确。
7.4每批产品应附产品合格证，内容包括产品型号、规格、壳号、容量级别、数量、生产批号及执图4表 4 编带尺寸单位：mm表 5 卷盘尺寸和数量8.典型试验要求：见表6表6 典型试验要求9 应用指南9.1室温电性能的测量9.1.1 电容量(C)和损耗角正切(tg δ)的测量●施加电压： 直流偏压：U-=2.20 -1.0V ；交流偏压（有效值）的范围：U ～=1.00-0.5V●测量时，确保电容器正、负极的接法正确，否则读数会产生较大的偏差。
9.1.2漏电流（I ）的测量●施加电压：额定电压测量时，应串联1000Ω的保护电阻。
钽电解电容器
•SEM
•SEM
二氧化锰层
Ag层
钽芯
•结论
在高温工作下，由于样品本身的缺陷（如氧化膜的缺陷、 二氧化锰层的缺陷、缺少石墨层等）引起样品发热严重，导 致样品击穿失效。
¾案例4：液钽密封不良失效
•样品概括
型号：40V/350μF ； 信息：在整机调试升温阶段发现样品有漏液的现象。
•外观检查
•开封
O型胶环
Mn2O3(MnO)
¾特点2：具有极性 “？”极性
¾特点3：氧化膜颜色
光程差 干涉色 膜厚度的函数
！不同的颜色代表不同的耐压值Fra bibliotek¾特点4：工作场强高
四、主要特点
¾特点5：额定电压不高（150V） 形成电压与额定电压比例系数比较大
¾特点6：容易导致漏电流“雪崩现象”
！GJB/Z 35 （元器件降额准则）规定：
正极
负极
正极钽丝与正极 管脚的连接部位
良品
•模拟试验：
电容正负极反接：正端接负，负端接“＋5V”，100h
I（uA）
500 400 300 200 100
0 0
t(时间)
20
40
60
80
100
¾结论
C29位置电容烧毁原因是电容器在PCB上极性接 反，在长期的反向电压工作下，引起电容的击穿 烧毁。
¾案例2：固钽阳极钽丝和阳极引出端焊接不良
工字型槽
• 结论
滚槽处O型胶环的破损和O型胶环内压边后缩或移 位导致电容器的密封不良，引起电容器漏液失效。
仅局部位置接触
轻微用力下压，会略微上翘，导 致接触不良
•结论
3#样品阳极钽丝和阳极引出片间焊接不良是导致其 失效的原因
钽电解电容器概述
2.0 结构及尺寸 Structure And Dimensions
W
H
单位：mm 壳号
Case size P
A
B
C
D
ቤተ መጻሕፍቲ ባይዱ
S
L±0.3 3.2 3.2 3.5 6.0 7.3
S
W±0.3 1.6 1.6 2.8 3.2 4.3
H±0.3
1.2 1.6 1.9 2.5 2.8
L
S±0.3 0.8 0.8 0.8 1.3 1.3
3.5 9 10 ：表示额定工作电压 （WV） Rated working voltage
电压 Voltage
代码 Code
电压 Voltage
代码 Code
4
0G
25
1E
6.3
0J
35
1V
10
1A
50
1H
16
1C
3.6 11 ：表示容量偏差 Capacitance tolerance
代码
公差
代码
Code J K M
3.2 3 ：表示系列代码 Series code
代码 Code
系 列 Series
0
标准型 general purposes
1
低阻型 low impedance
3.3 4 5 ：表示外形尺寸 Shape and dimensions
代码
尺寸
代码
Code A1 B1 C1
Size ( max) 3.2×1.6×1.6 3.5×2.8×1.9 6.0×3.2×2.5
Code D1 E1
尺寸 Size ( max) 7.3×4.3×2.8 7.3×4.3×4.0
钽电容知识总结(结构、工艺、参数、选型)
一、钽电容简介和基本结构固体钽电容是将钽粉压制成型，在高温炉中烧结成阳极体，其电介质是将阳极体放入酸中赋能，形成多孔性非晶型Ta2O5介质膜，其工作电解质为硝酸锰溶液经高温分解形成MnO2，通过石墨层作为引出连接用。
钽电容性能优越，能够实现较大容量的同时可以使体积相对较小，易于加工成小型和片状元件，适宜目前电子器件装配自动化,小型化发展,得到了广泛的应用，钽电容的主要特点有寿命长,耐高温，准确度高,但耐电压和电流能力相对较弱，一般应用于电路大容量滤波部分。
2。
1。
基本结构下图为MnO2为负极的钽电容下图为聚合物（Polymer）为负极的钽电容二、生产工艺按照电解液的形态,钽电解电容有液体和固体钽电解电容之分，液体钽电解用量已经很少，本文仅介绍固体钽电解的生产工艺.固体钽电解电容其介质材料是五氧化二钽;阳极是烧结形成的金属钽块，由钽丝引出，传统的负极是固态MnO,目前最新的是采用聚合物作为负极材料，性2。
能优于MnO2钽电解电容有引线式和贴片两种安装方式，其制造工艺大致相同，现在以片钽生产工艺为例介绍如下。
一、生产工艺流程图成型烧结试容检验组架赋能涂四氟被膜石墨银浆上片点胶固化点焊模压固化切筋喷砂电镀打标志切边漏电预测老化测试检验编带入库二、主要生产工序说明（一）成型工序:该工序目的是将钽粉与钽丝模压在一起并具有一定的形状，在成型过程中要给钽粉中加入一定比例的粘接剂。
1、什么要加粘接剂？为了改善钽粉的流动性和成型性，避免粉重误差太大，另外避免钽粉堵塞模腔。
低比容粉流动性好可适当多加点粘接剂，高比容粉流动性差可适当少加点粘接剂。
2、加了太多或太少有什么影响?如果太多：脱樟时，樟脑大量挥发,易导致钽坯开裂、断裂，瘦小的钽坯易导致弯曲。
如果太少：起不到改善钽粉流动性的作用。
拌好后的钽粉如果使用时间较长,因为樟脑是易挥发物品，可适量再加入一点粘和剂。
樟脑的加入会导致钽粉中杂质含量增加，影响漏电。
每天使用完毕，需将钽粉装入聚四氟乙烯瓶或真空袋内密封保存,以防樟脑挥发、钽粉中混入杂质、钽粉中吸附空气中的气体。
钽电容全参数介绍及使用技巧
钽电容（Tantalum Capacitors）钽电容全称是钽电解电容，也属于电解电容的一种，使用金属钽做介质，由于钽电容内部没有电解液，很适合在高温下工作。
钽电容由于采用颗粒很细的钽粉，且钽的介电常数很高，所以在单位体积内钽电容的容量可以做到比较大。
钽电容的特点是温度范围宽、耐高温、寿命长、误差小、高稳定性,最高的容量体积比。
当然，还有高成本和过于复杂的生产技术。
在优点突出的前提下,钽电容器也具有要命的弱点,耐纹波性能与其它电容器相比较差,不能承受过高的反向电压。
钽电容器仍然具有最高的可靠性.这是它一至在军用及仪器行业里使用成为首选的根本原因。
从成本及性价比的角度看，在实际使用中，钽电容主要应用于1UF-220UF情况下的中小电源滤波作用。
目前全球钽电容的生产厂家主要有AVX、KEMET、NEC、VISHAY、NICHICON、三星、三洋等等。
美国品牌的钽电容如AVX/KEMET外观都是黄色，其它一些品牌外观都是黑色。
钽电容内部结构图：钽电容内部等效电路：钽电容MARK标识：钽电容主要参数：1、容值范围：钽电容的容值参数范围一般在0.47UF-680UF，不同厂家根据工艺能力，稍微有区别。
一般情况下钽电容使用参数范围在1UF-220UF左右。
从下面图表可以看出，钽电容在超过100K以上频率时，电容参数急剧减小。
所以，钽电容一般情况下只适合低频情况下中大电流滤波。
2、额定电压：一般钽电容的额定电压范围在4V-50V，考虑到125度环境需要做降额使用，参考下表。
在常规-55°C to + 125°C环境下，额定电压需要降额到2/3左右使用。
具体降额可以用下列公式计算：Vmax=( 1-(T-85)/125)×VRVmax是最大工作电压T 是要求的工作温度VR是额定电压值得注意的是上述公式只适用于高阻抗的放电电路。
同时,上述公式并没有考虑交流分量和浪涌的影响，因此当使用温度较高时,必须使用更大的降额电压才能稳定可靠地工作。
钽电容选型、使用注意事项
选择和使用钽电解电容器需要注意哪些方面1、选择考虑因素设计师针对某个特定用途在选择电容器类型时，必须考虑众多因素。
选择时，一般优先考虑应用需求的最重要特性，然后选择和协调其他特性。
几个最重要因素如下，并给出列为最重要因素的原因。
1.1 温度温度影响：A）电容量介电常数的变化引起导体面积或间距变化引起B）漏电流:通过阻抗变化影响C）高温击穿电压和频率对发热的影响D）额定电流，当发热产生影响时E）电解液从密封处泄漏1.2 湿度湿度影响：A）漏电流 B）击穿电压 C）对功率因数或品质因数的影响1.3 低气压低气压影响：A）击穿电压 B）电解液从密封处泄漏1.4 外加电压外加电压影响：A）漏电流 B）发热及伴随的影响 C）介质击穿：频率影响 D）电晕 E）对外壳或底座的绝缘1.5 振动振动影响：A）机械振动引起的电容量变化 B)电容器芯子、引出端或外壳发生机械变形1.6 电流电流影响：A）对电容器的内部升温和寿命的影响 B）导体某发热点的载流能力1.7 寿命所有环境和电路条件对其都有影响。
1.8 稳定性所有环境和电路条件对其都有影响。
1.9 恢复性能电容量变化后，能否恢复到初始条件。
1.10 尺寸、体积和安装方法在机械应力下，当产品安装固定不当时，容易导致引线承受较大应力或共振，严重时会产生引线断裂待现象。
2 、在选择和使用电容器时应考虑下列内容：A）电路设计者为了设计出能在要求的时间内满意工作的电路，所使用的电容量允许偏差必须考虑：符合规范规定的允许偏差：电容量 --温度特性变化；恢复特性；电容量 --频率特性；介质吸收；电容量与压力、振动和冲击的关系；电容量在电路中的老化和贮存条件。
B）需考虑电容器引出端和外壳之间的电容量，如果此电容量会产生杂散电容和漏电流。
C）可以用多种电容器组合获得要求的电容量，从而补偿电容量--温度特性等。
D）施加于电容器的峰值电压不能超过相应规范规定的额定值。
通常，相同的峰值电压可能由于以下条件而降低：老化；温升；介质区域增大；外加电压频率较高；潮气进入电容器。
电解电容型号及参数
电解电容型号及参数一、电解电容简介电解电容是一种极性电容器，由铝箔或钨箔作为正极，导电液体或固态半导体材料作为负极。
因其具有大容量、小体积、低成本等优点，在各种电子设备中广泛应用。
二、电解电容分类根据不同的制造工艺和用途，电解电容可以分为以下几类：1. 铝电解电容：采用铝箔作为正极，导体液体或半导体材料作为负极。
常用于各种家庭音响设备和计算机主板上。
2. 钽金属固态电解电容：采用钽金属作为正极，固态半导体材料作为负极。
具有高频特性好、ESR低等优点，适合于高端音频设备和通信设备中使用。
3. 有机固态铝电解电容：采用有机聚合物作为负极材料，具有大功率密度、长寿命等优点，在汽车行业和航空航天领域得到广泛应用。
三、参数说明1. 容量（C）：即存储能量的大小，单位为法拉（F）。
通常情况下，电解电容的容量在微法至数百毫法之间。
2. 工作电压（WV）：即电容器所能承受的最大电压，单位为伏特（V）。
超过工作电压的电压会导致电解液体蒸发或者负极材料烧毁。
3. 电阻值（ESR）：即交流内阻，单位为欧姆（Ω）。
ESR越小，说明电容器的性能越好，反之则性能较差。
4. 温度系数：即温度对容量变化的影响程度。
温度系数越小，说明在不同温度下容量变化较小，性能更加稳定。
5. 寿命：指电容器正常工作时间。
通常情况下，铝电解电容寿命为2000小时左右，而钽固态电解电容寿命可达到100000小时以上。
四、常见型号1. 铝电解电容型号：常见型号有ELNA RFS、Rubycon ZLH等。
其中ELNA RFS系列是一款高品质铝箔固态液体导体材料组成的产品，具有大功率密度和低ESR等优点。
2. 钽金属固态电解电容型号：常见型号有Kemet T495等。
其中Kemet T495系列是一款高性能钽金属固态电解电容，具有低ESR、高频特性好、寿命长等优点。
3. 有机固态铝电解电容型号：常见型号有Panasonic ZS、Nichicon PC等。
钽电容电路设计和产品选型
钽电容电路设计和产品选型要求钽电容的产品性能参数可以满意电路信号特点，但是,往往我们不能保证上述两项工作都做的很到位,因此,在使用过程中就必定会消失这样那样的失效问题;现简洁总结如下;1. 低阻抗电路使用电压过高导致的失效;对于钽电容器使用的电路,只有两种;有电阻爱护的电路和没有电阻爱护的低阻抗电路. 对于有电阻爱护的电路,由于电阻会起到降压和抑制大电流通过的效果,因此,使用电压可以达到钽电容器额定电压的60%. 没有电阻爱护的电路有两种; 一;前级输入已经经过整流和滤波, 输出稳定的充放电电路.在此类电路,电容器被当作放电电源来使用,由于输入参数稳定没有浪涌,因此,尽管是低阻抗电路,可平安使用的电压仍旧可以达到额定电压的50%都可以保证相当高的牢靠性. 二;电子整机的电源部分; 电容器并联使用在此类电路, 除了要求对输入的信号进行滤波外,往往同时还兼有根据肯定频率和功率进行放电的要求. 由于是电源电路, 因此,此类电路的回路阻抗特别低,以保证电源的输出功率密度足够. 在此类开关电源电路中[也叫DC-DC 电路], 在每次开机和关机的瞬间,电路中会产生一个持续时间小于 1 微秒的高强度尖峰脉冲,其脉冲电压值至少可以达到稳定的输入值的 3 倍以上,电流可以达到稳态值的10 倍以上,由于持续时间极短,因此,其单位时间内的能量密度特别高, 假如电容器的使用电压偏高,此时实际加在产品上的脉冲电压就会远远超过产品的额定值而被击穿. 因此,使用在此类电路中的钽电解电容器容许的使用电压不能超过额定值的1/3. 假如不分电路的回路阻抗类型,一概降额50%, 在回路阻抗最低的DC-DC 电路,一开机就有可能瞬间消失击穿短路或爆炸现象.在此类电路中使用的电容器应当降额多少,肯定要考虑到电路阻抗值的凹凸和输入输出功率的大小和电路中存在的沟通纹波值的凹凸.由于电路阻抗凹凸可以打算开关瞬间浪涌幅度的大小。
内阻越低的电路降额幅度就应当越多。
钽电解电容器应用指南
钽电解电容器应用指南1、关于反向电压1.1、固体电解质钽电容器A 固体电解质极性钽电容器，一般不允许加反向电压，并且不可在纯交流电路中使用。
若在不得已的情况下，允许在短时间内施加小量的反向电压，其值为：25℃下：≤10%UR或1V（取小者）；85℃下：≤5%UR或0.5V（取小者）；125℃下：≤1%UR或0.1V（取小者）。
B 如果将电容器长期使用在有反向电压的电路中时，请选用双极性钽电容器，但也只能在极性变换而频率不太高的直流或脉动电路中使用。
1.2、非固体电解质钽电容器银外壳固体电解质钽电容器不能承受任何反向电压。
1.3、原则上禁止使用三用表电阻挡对有钽电容器的电路或电容器本身进行不分极性的测试（容易施加反向电压），当电路全部采用了35V以上（含有35V）固体钽电容器时，应能承受三用表1.5V电源的反向测试，9V电源则应绝对禁止。
1.4、在测量使用过程中，如不慎对非固体钽电容器施加了反向电压或对固体钽电容器施加了超过规定的反向电压，则该电容器应报废处理，即使其各项电参数仍然合格，因为产品由反向电压造成的质量隐患有一定的潜伏期，在当时并不一定能表现出来。
2、关于纹波电流2.1、直流偏压与交流分压峰值之和不得超过电容器的额定电压值。
2.2、交流负峰值与直流偏压之和不得超过电容器所允许的反向电压值。
2.3、纹波电流通过钽电容器时产生了有功功率损耗，进而电容器自身温升导致的热击穿失效概率增大，因此有必要对通过电容器的纹波电流或电容量允许的功率损耗进行限制（钽电容器不应长期使用于交流分量大或纯交流电路中）。
功率损耗（P有）与纹波电流（Irms）的关系由下式表示：P有=V-·I漏+I2rms·R≈I2rms·Rs其中：V-：直流偏压（V）；I漏：漏电流（A）；Rs：等效串联电阻（Ω）；Irms：纹波电流。
由上式可以看出：当Rs增大或当Irms增大时，功率损耗增大。
因此，在高频线路中要求通过钽电解电容器的纹波电流小和选用等效串联电阻小的钽电解电容器。
CA45型片式钽电解电容器
CA45 型片式钽电解电容器CA45 Chip Tantalum Capacitor本产品是专为表面贴装要求而设计的片式固体组电解电容器。
有A.B.C.D.E.S六种殻号，与CA42树脂包封产品相比，它具更低的等效串联电阻ESR。
适用于自动表面贴装机。
广泛用于尖端军事、电脑、手机等领域。
本产品执行EIA535BAAC和QC30081、Q/YHC.45-01技术标准。
Solid tantalum chip capacitors designed and manufactured with the demanding requirements of surface mount technology in mind. There are A,B,C,D,E,S six case codes. It has lower ESR Compared with the dipped tantalum capacitors. The product compatible with automatic pick and place equipment. Suitable for minlitary equipment and computer, ceil telephone and other electronic products. Meets the requirements of EIA535BAAC and QC300801, Q/YHC.45-01 standard.主要技术性能 Specifications外形尺寸表 Case size table项目 Item使用温度范围 Operating temperature range （℃）-55 ~ +125（above 85℃, use derated Voltage ）4 ~ 500.1 ~ 470±10%, ±20%I≤0.01C R U R (μA )或0.5μA （取较大值Whichever is greater ）额定电压范围 Rated voltage range （V ）标称电容量范围 Nominal capacitance range （μF ）漏电量 Leakage current （μA ）25℃损耗角正切值 Dissipation factor (tg δ)(20℃,120Hz )温度特性 Temperature characteristics （120Hz ）耐久性 Load life （+85℃）可靠性 Reliability （+85℃）标称电容量允许编差 Capacitance tolerance （%）特性 Characteristics在85℃、0.1Ω/V 串联电阻条件下1000小时失效2%的置信度是60%2% per 1000h at 85℃ with 0.1Ω/V Series Impedance 60% Confidence level.2000小时 2000 hours-55℃容量（μF ）Capacitance （μF ）容量变化（%）Capacitance Change损耗最大值（%）Max D.F （%）漏电流最大值 Max DCL （μA ）≤1.01.5 ~ 68-10-85℃+10-125℃-85℃-125℃-85℃-20℃-55℃-125℃+1261010 l 012 l 0≥100126101246861012D S A B C L 殻号 Case Size2.0 ± 0.23.2 ± 0.23.5 ± 0.26.0 ± 0.37.3 ± 0.3W 1.20 ± 0.21.60 ± 0.22.8 ± 0.23.2 ± 0.34.3 ± 0.3H 1.20 ± 0.21.60 ± 0.21.90 ± 0.22.0 ± 0.32.8 ± 0.3P 0.5 ± 0.30.8 ± 0.30.8 ± 0.31.3 ± 0.31.3 ± 0.3T w 1.2 ± 0.11.2 ± 0.12.2 ± 0.12.2 ± 0.12.4 ± 0.1E7.3 ± 0.34.3 ± 0.34.0 ± 0.31.3 ± 0.32.4 ± 0.1LHPWT wCA45 型片式钽电解电容器CA45 Chip Tantalum Capacitor电容器的额定电压、降额电压、浪涌电压、标称容量和殻号Rated Voltage, Voltage Derating, Surge Voltage and Nominal Capacitance特性曲线 Charcteristic Curve电容器的ESR 值ESR Value of capacitors额定电压（V ）Rated Voltage 浪涌电压（V ）+85℃Surge Voltage 浪涌电压（V ）+125℃Surge Voltage 降额电压（V ）Voltage Derating 0.150.1 4.02.55.03.46.34.08.05.010.06.313.09.016.010.020.012.020.013.026.016.025.016.032.020.035.023.046.026.050.033.065.038.00.220.330.470.681.01.52.23.34.76.8101522334768100150220330470S S A/S A/S A/S B/A B/A B/A C/B C/B D/C D/C D/C D/C D EA/S A/S A/S A/S B/A B/A B/A B/A B/A C/B C/B D/C D E EA/S A/S A/S A/S B/A B/A B/A C/B C/B D/C D/C D D E E EA/S S A/S B/A B/A B/A C/B C/B C D/C D/C D/C D D E ES S A/S A B/A B/A C/B D/C D/C D D D D E/D ES S S S S A/S B C C/B D/C D/C D EE D A A A A B/A B B C C C D/C D ED A B/A B B/A B B C C D/C D D D/C EA A 标称容量（μF ）Cpacitance殻号Case size（标准型/缩小型）（Standard / Extended ）0.150.146.31016202535500.220.330.470.681.01.52.23.34.76.810152233476810015022033047030.025.09/207.5/106.5/7.04/63.5/43.2/3.52.2/2.81.8/2.21.1/1.60.9/1.30.90.90.90.912/259/207.0/126.0/7.04/53/43.3/4.02.5/3.51.8/2.01.6/2.00.9/1.60.140.90.90.914/2510.0/257.0/155.5/104/53/42.0/3.02.2/2.81.8/2.41.1/1.60.9/1.20.90.90.90.90.913/2530.08.0/12.05.5/6.54.5/5.03.5/42.5/3.52.0/2.81.81.1/1.60.9/1.50.9/1.40.90.90.90.925.025.011/209.03.5/5.35/6.52.5/3.02.5/2.81.8/2.00.91.11.30.90.9/0.90.925.025.025.025.025.012/25 6.53.54.5/5.22.0/2.51.5/2.21.30.90.91.015.021.018.024.010/128.012.07.08.05.54.0/4.52.51.42.022.017.0/15.014.07/84.55.02.82.41.4/2.00.91.01.2/1.80.914.010.0（μF ）标称容量Cpacitance （标准型/缩小型）（Standard / Extended ）Ω额定电压（V ） Rated Voltage容量 C A P （%）频率 Frequency 140%120%100%80%60%40%100HZ1KHZ 10KHZ 100KHZ容量与频率的典型曲线Typical capacitance VS. frequency容量变化 C a p a c i t a n c e . %温度 Temperature ℃+15+10+50-5-550-40+40+80+125容量变化与温度的典型曲线Typical capacitance change with temperature漏电流 L e a k a g e C u r r e n t D C L /D C L 25℃温度 Temperature ℃1010.1-550-40-2040602080100125漏电流与温度的关系Typical leakage current change with temperature E S R （Ω）频率 Frequency 1001100.010.1100Hz 1KHz100KHz 10KHz0.1μF 0.33μF 1μF 10μF33μF100μF 330μF1MHz阻抗和esr与频率的典型曲线Frequency dependence of Impedance and ESR阻抗 Impedance （Z ）等效串联电阻 ESRCA45 型片式钽电解电容器CA45 Chip Tantalum Capacitor订货方法 How to order编带包装 Taping and packing 载带包装 Carrier Tape Dimension 单位Unit （mm ）卷盘尺寸 Reel DimensionsM = ±20%K = ±10%容量精度ToleranceM Rated voltage 4V=0046.3V=00610V=01016V=01625V=02535V=03550V=050额定电压DC voltage035T 代表编带B 代表散带T=Tape and reel B=bulk pack包装形式PackagingT 标称容量（pF ）前两位数字是有效数字后一位数字是零的个数105 10x105(pf )Theis Is expressed In Picofarads. The first two digits are the significant figures. The third is the number of zeros to follow.容量Capacitance106型号TYPECA45标记 Marking Specification A 105容量代码 Capacitance code in pF正极 Polarity直流工作电压 DC working voltage G:4V J:6.3V A:10V C:16V D:20V E:25V V:35V T:50V47616V容量代码 Capacitance code in pF正极 Polarity直流工作电压 DC working voltageA 殻号 A SIZE 16V105B 、C 、D 殻号 B 、C 、D SIZE 16V4762.0Φ21±0.5Φ13±0.5Φ178±2.0Φ50m i n2.0±0.5W殻 号Case Size A B C D E SW8.4（+1.50, -0.00）12.4（+2.00, -0.00）12.4（+2.00, -0.00）12.4（+2.00, -0.00）每盘标准数量Qty. per reel20005004002500A ± 0.21.61.93.13.64.74.6B ± 0.22.43.53.86.47.77.6C ± 0.14.04.04.08.08.08.0E ± 0.11.751.751.751.751.751.75F ± 0.13.53.53.55.55.55.5W ± 0.18.08.08.012.012.012.0殻 号Case SizeS A BC D EAEmbossed EFWAnode （+）CB++。
钽电容技巧规格和选型
贴片钽电容简述贴片钽电容（以下简称钽电容）作为电解电容器中的一类。
广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机。
钽电容是一种用金属钽（Ta）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。
在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容（Solid Tantalum）和非固体电解质钽电容。
其中，固体钽电解电容器用量最大。
钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。
另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。
比较常见的有三环电容、Y AGEO电容、MURA TA电容、风华电容、SAMSUNG电容、A VX电容等。
Taj系列贴片钽电容是A VX公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。
一、固体钽电容特性优点：●体积小由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。
●使用温度范围宽，耐高温由于钽电容内部没有电解液，很适合在高温下工作。
一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。
●寿命长、绝缘电阻高、漏电流小钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能●容量误差小●等效串联电阻小（ESR），高频性能好缺点：●耐电压不够高电流小价格高贴片钽电容封装、尺寸封装尺寸：毫米（英寸）A VX贴片钽电容标识二、钽电容技术规格和选型（以VISHAY和A VX为例说明）（一）VISHA Y1、型号表示方法293D 107 X9 010 D 2 W①②③④⑤⑥⑦①表示系列，VISHAY有293D 和593D 两个系列，293D 表示普通钽电容，593D表示的是低阻抗钽电容，直流电阻小于1 欧，一般在100 毫欧到500 毫欧之间。
江苏振华新云电子有限公司 导电聚合物片式固体电解质钽电解电容器规格书说明书
导电聚合物片式固体电解质钽电解电容器规格书新云型号：PXTB006M227E035STU1.产品特点该产品为模压封装、片式引出，具有密封性好、重量轻、电性能优良、稳定可靠等特点。
适用于移动通讯、摄像机、程控交换机、计算机、汽车电子等各种电子设备的直流或脉动电路。
2.产品型号及编码说明3.产品外形及尺寸：见图1及表1表1电容器的外形尺寸单位：mm外壳代号外形尺寸LW H S W 1B3.5±0.32.8±0.31.9±0.30.8±0.22.2±0.2底部视图侧面视图端面视图PXT B 006M 227E035S T U电压标识：006=6.3V 引线端子类型：T=Sn 容量标识：227=220μF 应用标识:U=Universal ESR 标识符:E035=35mΩ容量等级：M=±20%壳号标识：B 系列标识：PXT钽芯标识：S=Single 单芯4．电性能参数4.1工作温度范围：-55℃～85℃。
4.2标称电容量偏差（25℃，120Hz）：M：±20%。
4.3主要电性能参数：见表2项目性能备注使用温度-55℃～85℃额定电压 6.3V浪涌电压额定电压的1.15倍静电容量220μF测试频率：120Hz测试温度：25(±2)℃容量等级±20%损失角正切（tanδ）≤8%漏电流（μA）≤138.6额定电压充电5分钟后等效串联电阻（mΩ）≤35测试频率：100KHz 纹波电流（mA）≤1350100KHz/+45℃ΔC/C tanδESR LC浪涌电压测试初始值的±20%以内规格值以下规格值1.5倍以下规格值的3倍以下温度特性+25℃-规格值以下规格值以下规格值以下-55℃初始值的±20%以内规格值以下规格值以下-+105℃初始值的+50%~0%规格值的1.5倍以下-规格值的10倍以下耐焊接热初始值的±10%以内规格值的1.5倍以下规格值的1.1倍以下规格值的3倍以下耐久性初始值的±20%以内规格值的2倍以下规格值的2倍以下规格值的2倍以下1000h@85℃额定电压耐湿热性试验前的值的+40%，-20%以内规格值的1.5倍以下规格值的5倍以下规格值的5倍以下温度：60℃湿度：90%～95%RH时间：500小时5.标志5.1标志内容（1）商标及正极标识（2）标称电容量（3）额定工作电压5.2标志说明（举例）：见图2。
钽电容的选用和使用标准
钽电容器设计指南发布前言本指南规定了电源类产品在设计生产中选择及使用钽电解电容时的基本原则、技术要求及注意事项。
本指南起草单位：XXXXXXXXXXXXXXXXXXXX本指南主要起草人：本指南主要审查人：本指南批准人：目录1范围 ................................................................................................ 错误！未定义书签。
2规范性引用文件 ............................................................................ 错误！未定义书签。
3概述 . (4)3.1.钽电容器的简要说明 (4)3.2.符号说明 (4)4术语定义 (5)4.1.容量 (5)4.2.电压 (5)4.3.损耗因子和损耗角正切(tgδ) (6)4.4.阻抗(Z)和等效串联电阻(ESR) (6)4.5. D.C.漏电流 (7)5选择时应注意的基本要求 (7)5.1.固体电解质钽电容应考虑的主要因素 (7)5.2.非固体电解质钽电容器应考虑的主要因素 (8)5.3.不同电路类型对钽电容器类型的选择使用要求 (9)5.4.对使用容量的选择要求 (10)6使用时应注意的基本要求 (10)6.1.固体电解质钽电容（主要以片式钽电容为例） (10)6.2.非固体电解质钽电容器 (17)7钽电容器使用方式不同时电容器参数变化规律说明 (20)8钽电容器的故障率计算 (21)9保护电路与可靠性设计 (21)10关于钽电容器的一些问题及解决方案 (22)10.1.液体钽电容器的漏液问题 (22)10.2.液体钽电容器的耐反向电压问题 (22)10.3.固钽“不断击穿”又“不断自愈”的问题 (22)10.4.固钽有“热致失效”问题 (23)10.5.固钽有“场致失效”问题 (23)10.6.解决方案 (23)10.7.ESR和波纹电流之间的关系以及波纹电流对电路设计者的重要性 (23)10.8.钽电容器的保存限期 (24)11钽电容选用及使用总结 (24)11.1.电压及纹波特性 (24)11.2.使用环境温度 (24)11.3.频率特性 (25)11.4.可靠性 (25)12供应商 ............................................................................................ 错误！未定义书签。
钽电容的识别方法
贴片式铝电解电容拥有比贴片式钽电容更大的容量，其多见于显卡上，容量在300μF~1500μF之间，其主要是满足电流低频的滤波和稳压作用。
直立电容和贴片电容的区别
的表面印字），而贴片电阻是丝印而成（可以印刷标记）。
贴片电容有中高压贴片电容得普通贴片电容，
系列电压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、
4000V
贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容系
1.50±0.30
1808 4520 4.50±0.40 2.00±0.20 ≤2.00
1812 4532 4.50±0.40 3.20±0.30 ≤2.50
2225 5763 5.70±0.50 6.30±0.50 ≤2.50
3035 7690 7.60±0.50 9.00±0.05 ≤3.00
3、钽电容封装详述
电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有
极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解
质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度
稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四
无论是插件还是贴片式的安装工艺，电容本身都是直立于PCB的，根本的区别方式是贴片工艺安装的电容，有黑色的橡胶底座。贴片式的好处主要在于生产方面，其自动化程度高，精度也高，在运输途中不像插件式那样容易受损。但是贴片工艺安装需要波峰焊工艺处理，电容经过高温之后可能会影响性能，尤其是阴极采用电解液的电容，经过高温后电解液可能会干枯。插件工艺的安装成本低，因此在同样成本下，电容本身的性能可以更好一些。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钽电解电容产品名称 规格型号 产品名称 规格型号钽贴片电容 6.3V-106A 钽贴片电容 16V-335A钽贴片电容 6.3V-107B 钽贴片电容 16V-475B型 钽贴片电容 6.3V-476B 钽贴片电容 16V-476B型 钽贴片电容 10V-10UF4*5 钽贴片电容 16V-476C型 钽贴片电容 10V-106A型 钽贴片电容 16V-685A型 钽贴片电容 10V-107D 钽贴片电容 16V-685B钽贴片电容 10V-226B 钽贴片电容 20V-106C钽贴片电容 10V-470UF8*10 钽贴片电容 20V-226D钽贴片电容 10V-476/A型 钽贴片电容 25V-105A钽贴片电容 10V-476C型 钽贴片电容 25V-106B钽贴片电容 10V-477E 钽贴片电容 25V-225B型 钽贴片电容 10V-685B 钽贴片电容 25V-226C型 钽贴片电容 16V-106A 钽贴片电容 25V-475B型 钽贴片电容 16V-106B 钽贴片电容 25V-475C型 钽贴片电容 16V-107C 钽贴片电容 25V-476C型 钽贴片电容 16V-107D 钽贴片电容 35V-104A钽贴片电容 16V-225A 钽贴片电容 35V-105A钽贴片电容 16V-226A 钽贴片电容 35V-105B钽贴片电容 16V-226B型 钽贴片电容 35V-106C钽贴片电容 16V-226C 钽贴片电容 35V-106D钽贴片电容 16V-227D型 钽贴片电容 35V-224A钽贴片电容 16V-227E 钽贴片电容 35V-474A固体钽电容器是1956年由美国贝乐试验室首先研制成功的，它的性能优异，是所有电容器中体积小而又能达到较大电容量的产品。
钽电容器外形多种多样，并容易制成适于表面贴装的小型和片型元件。
适应了目前电子技术自动化和小型化发展的需要。
虽然钽原料稀缺，钽电容价格较昂贵，但由于大量采用高比容钽粉（30KuF.g-100KuF.V/g)，加上对电容器制造工艺的改进和完善，钽电解电容器还是得到了迅速的发展，使用范围日益广泛。
钽电容器不仅在军事通讯，航天等领域广泛使用，而且使用范围还在向工业控制，影视设备、通讯仪表等产品中大量使用。
目前生产的钽电解电容器主要有烧结型固体、箔形卷绕固体、烧结型液体等三种，其中烧结型固体约占目前生产总量的95%以上，而又以非金属密封型的树脂封装式为主体。
小型化、片式化配合SMT技术下方兴未艾，片式烧结钽电容器已逐渐成主流。
固体钽电容器电性能优良，工作温度范围宽，而且形式多样，体积效率优异，具有其独特的特征：钽电解电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。
此层氧化膜介质完全与组成电容器的一端极结合成一个整体，不能单独存在。
因此单位体积内所具有的电容量特别大。
即比容量非常高，因此特别适宜于小型化。
在钽电解电容器工作过程中，具有自动修补或隔绝氧化膜中的疵点所在的性能，使氧化膜介质随时得到加固和恢复其应有的绝缘能力，而不致遭到连续的累积性破坏。
这种独特自愈性能，保证了其长寿命和可靠性的优势。
钽电解电容器具有非常高的工作电场强度，并较任何类型电容器都大，以此保证它的小型化。
钽电解电容器可以非常方便地获得较大的电容量，在电源滤波、交流旁路等用途上少有竞争对手。
具有单向导电性，即所谓有“极性”，应用时应按电源的正、负方向接入电流，电容器的阳极（正极）接电源“+”极，阴极（负极）接电源的“-”极；如果接错不仅电容器发挥不了作用，而且漏电流很大，短时间内芯子就会发热，破坏氧化膜随即失效。
工作电压有一定的上限平值，但这方面的缺点对配合晶体管或集成电路电源，是不重要的。
电解电容器一般认为是一种性能优良，使用寿命长的电子元件，它的失效率正常时可达七级。
但它总还是符合电子元器件的失效普遍规律，即澡盆形失效曲线，前期失效可在老炼过程中剔除。
因此只有随机失效的可能性。
而这种无效即有制造工艺控制问题，还常常伴随产品在使用过程的不当或超载所致，综合说来大约有三种模式即电流型、电压型和发热型。
钽电解电容器具有储藏电量、进行充放电等性能，主要应用于滤波、能量贮存与转换，记号旁路，耦合与退耦以及作时间常数元件等。
在应用中要注意其性能特点，正确使用会有助于充分发挥其功能，其中诸如考虑产品工作环境及其发热温度，以及采取降额使用等措施，如果使用不当会影响产品的工作寿命。
-----------------------------------------------钽电解电容器作为电解电容器中的一类。
广泛应用于通信、航天和军事工业、海底电览和高级电子装置、民用电器、电视机等多方面。
钽电解电容器是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种，在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质的钽电容和非固体电解质的钽电容。
其中，固体钽电解电容器用量大，如CA型、CA42型等。
钽电解电容器的外壳上都有CA标记，但在电路中的符号与其它电解电容器符号却是一样。
最常见的钽电容结构外形如上图所示。
钽电解电容和铝电解电容相比有下述优点。
1.体积小由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高17，因此钽电容的单位体积内的电容量大。
２.使用湿度范围宽一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电解。
3.寿命长、绝缘电阻高、漏电流小钽电解电容器中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能。
４. 阻抗频率特性好对频率特性不好的电容器，当工作频率高时电容量就大幅度下降，损耗（tgδ）也急剧上升。
但固体电解电容器可工作在50kHz以上。
钽电容随频率上升，也要出现容量下降现象，但下降幅度较小，有资料表明，工作在10kHz时钽电容容量下降不到20％，而铝电解电容容量下降达40％。
5.可靠性高钽氧化膜的化学性能稳定，又因钽阳极基体Ta2O5能耐强酸、强碱，所以它能使用固体或含酸的电阻率很低的液体电解质，这就使得钽电解的损耗要比铝电解电容小，而且温度稳定性良好。
固体钽电容器是1956年由美国贝乐试验室首先研制成功的，它的性能优异，是所有电容器中体积小而又能达到较大电容量的产品。
钽电容器外形多种多样，并容易制成适于表面贴装的小型和片型元件。
适应了目前电子技术自动化和小型化发展的需要。
虽然钽原料稀缺，钽电容价格较昂贵，但由于大量采用高比容钽粉（30KuF.g-100KuF.V/g)，加上对电容器制造工艺的改进和完善，钽电解电容器还是得到了迅速的发展，使用范围日益广泛。
钽电容器不仅在军事通讯，航天等领域广泛使用，而且使用范围还在向工业控制，影视设备、通讯仪表等产品中大量使用。
目前生产的钽电解电容器主要有烧结型固体、箔形卷绕固体、烧结型液体等三种，其中烧结型固体约占目前生产总量的95%以上，而又以非金属密封型的树脂封装式为主体。
小型化、片式化配合SMT技术下方兴未艾，片式烧结钽电容器已逐渐成主流。
固体钽电容器电性能优良，工作温度范围宽，而且形式多样，体积效率优异，具有其独特的特征：钽电解电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。
此层氧化膜介质完全与组成电容器的一端极结合成一个整体，不能单独存在。
因此单位体积内所具有的电容量特别大。
即比容量非常高，因此特别适宜于小型化。
在钽电解电容器工作过程中，具有自动修补或隔绝氧化膜中的疵点所在的性能，使氧化膜介质随时得到加固和恢复其应有的绝缘能力，而不致遭到连续的累积性破坏。
这种独特自愈性能，保证了其长寿命和可靠性的优势。
钽电解电容器具有非常高的工作电场强度，并较任何类型电容器都大，以此保证它的小型化。
钽电解电容器可以非常方便地获得较大的电容量，在电源滤波、交流旁路等用途上少有竞争对手。
具有单向导电性，即所谓有“极性”，应用时应按电源的正、负方向接入电流，电容器的阳极（正极）接电源“+”极，阴极（负极）接电源的“-”极；如果接错不仅电容器发挥不了作用，而且漏电流很大，短时间内芯子就会发热，破坏氧化膜随即失效。
工作电压有一定的上限平值，但这方面的缺点对配合晶体管或集成电路电源，是不重要的。
电解电容器一般认为是一种性能优良，使用寿命长的电子元件，它的失效率正常时可达七级。
但它总还是符合电子元器件的失效普遍规律，即澡盆形失效曲线，前期失效可在老炼过程中剔除。
因此只有随机失效的可能性。
而这种无效即有制造工艺控制问题，还常常伴随产品在使用过程的不当或超载所致，综合说来大约有三种模式即电流型、电压型和发热型。
钽电解电容器具有储藏电量、进行充放电等性能，主要应用于滤波、能量贮存与转换，记号旁路，耦合与退耦以及作时间常数元件等。
在应用中要注意其性能特点，正确使用会有助于充分发挥其功能，其中诸如考虑产品工作环境及其发热温度，以及采取降额使用等措施，如果使用不当会影响产品的工作寿命。
钽电解电容器作为电解电容器中的一类。
广泛应用于通信、航天和军事工业、海底电览和高级电子装置、民用电器、电视机等多方面。
钽电解电容器是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种，在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质的钽电容和非固体电解质的钽电容。
其中，固体钽电解电容器用量大，如CA型、CA42型等。
钽电解电容器的外壳上都有CA标记，但在电路中的符号与其它电解电容器符号却是一样。
最常见的钽电容结构外形如上图所示。
钽电解电容和铝电解电容相比有下述优点。
1.体积小 由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高17，因此钽电容的单位体积内的电容量大。
２.使用湿度范围宽 一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电解。
3.寿命长、绝缘电阻高、漏电流小 钽电解电容器中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能。
４. 阻抗频率特性好对频率特性不好的电容器，当工作频率高时电容量就大幅度下降，损耗也急剧上升。
但固体电解电容器可工作在50kHz以上。
钽电容随频率上升，也要出现容量下降现象，但下降幅度较小，有资料表明，工作在10kHz 时钽电容容量下降不到20％，而铝电解电容容量下降达40％。
5.可靠性高 钽氧化膜的化学性能稳定，又因钽阳极基体Ta2O5能耐强酸、强碱，所以它能使用固体或含酸的电阻率很低的液体电解质，这就使得钽电解的损耗要比铝电解电容小，而且温度稳定性良好。
