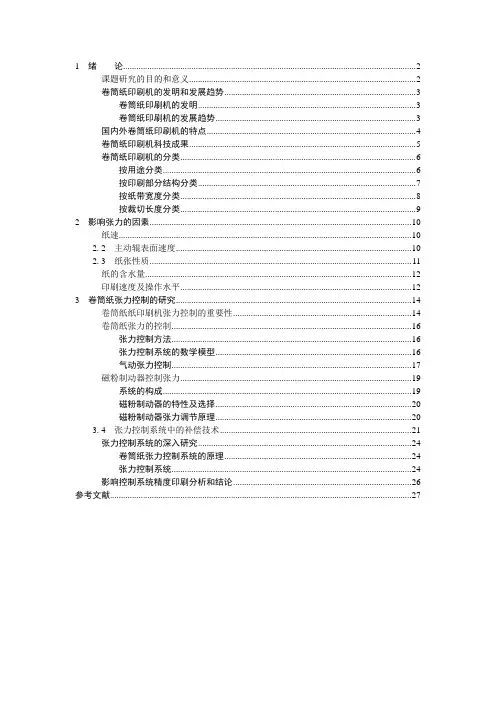

1绪论 (2)课题研究的目的和意义 (2)卷筒纸印刷机的发明和发展趋势 (3)卷筒纸印刷机的发明 (3)卷筒纸印刷机的发展趋势 (3)国内外卷筒纸印刷机的特点 (4)卷筒纸印刷机科技成果 (5)卷筒纸印刷机的分类 (6)按用途分类 (6)按印刷部分结构分类 (7)按纸带宽度分类 (8)按裁切长度分类 (9)2 影响张力的因素 (10)纸速 (10)2. 2 主动辊表面速度 (10)2. 3 纸张性质 (11)纸的含水量 (12)印刷速度及操作水平 (12)3卷筒纸张力控制的研究 (14)卷筒纸纸印刷机张力控制的重要性 (14)卷筒纸张力的控制 (16)张力控制方法 (16)张力控制系统的数学模型 (16)气动张力控制 (17)磁粉制动器控制张力 (19)系统的构成 (19)磁粉制动器的特性及选择 (20)磁粉制动器张力调节原理 (20)3. 4 张力控制系统中的补偿技术 (21)张力控制系统的深入研究 (24)卷筒纸张力控制系统的原理 (24)张力控制系统 (24)影响控制系统精度印刷分析和结论 (26)参考文献 (27)1绪论课题研究的目的和意义首届中国(广东)国际印刷技术展览会(Print China 2007)于2007年4月10~14日在广东现代国际展览中心举办。
其中数国际印刷设备制造三巨头的产品最引人注目。
他们都带来了各自的新产品、新技术和适合不同客户、不同印刷的解决方案。
显而易见,单张纸胶印机正向着高速度、高度自动化、高精度印刷质量、高水平的维护性的方向发展[1]。
然而卷筒纸胶印机印刷技术也正处在高速发展的阶段,相对于单张纸胶印机,卷筒纸之所以能快速的发展,在市场上有着很多的占有率,主要原因是卷筒纸胶印机有着自己独特的优势。
例如:首先,它可以储存大量纸张,减少换纸和停机次数,提高其利用率;其次,卷筒纸比单张纸便宜,可降低5%~25%的纸张成本,若是涂覆的纸板或薄膜,用卷材还可获得更高的经济效益;第三,纸张裁切长度可无级调整,使用方便,不会产生单张纸印刷前天头等原因造成的纸张浪费;第四,可以使用单张纸胶印机不能使用的薄纸、薄塑料进行印刷;第五,彻底解决双张或多张进纸故障;第六,操作人员无需堆纸,降低劳动强度。
《毕业设计卷扬机》word版

慢动卷扬机的设计安徽农业大学工学院摘要:本次设计的题目是卷扬机的设计。
卷扬机由于结构简单、重量不大、移方便,而被广泛应用于矿山地面、冶金矿场或建筑工地等进行调度和其卷扬机的主要特点为:结构尺寸和重量较小、钢丝绳速度不高,安装及撤除操作方便、启动平稳、故障率低、常见故障易处理、维护方便。
我国许多卷扬机的设计是引进前苏联的技术,并在其基础上作了一些改进,本设计方案的主要特点:该型采用两级内啮合传动和一级行星轮传动。
Z1/Z2和Z3/Z4为两级内啮合传动,Z5、Z6、Z7组成行星传动机构。
在电动机轴头上安装着加长套的齿轮Z1,通过内齿轮Z2、齿轮Z3和内齿轮Z4,把运动传到齿轮Z5上,齿轮Z5是行星轮系的中央轮(或称太阳轮),再带动两个行星齿轮Z6和大内齿轮Z7。
行星齿轮自由地装在2根与带动固定连接的轴上,大内齿轮Z7齿圈外部装有工作闸,用于控制卷扬机滚筒运转。
为了达到良好的均载效果,在设计的均载机构中采取无多余约束的浮动方式。
另外,变位齿轮的使用也可以获得准确的传动比,提高啮合传动质量和承载能力。
本次设计主要对两级内啮合传动和一级行星轮传动、滚筒结构、制动器等进行了详细的设计。
关键词:卷扬机;行星齿轮;行星传动;内啮合传动1引言卷扬机又叫绞车。
由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。
垂直提升、水平或倾斜曳引重物的简单起重机械。
分手动和电动两种。
现在以电动卷扬机为主。
电动卷扬机由电动机、联轴节、制动器、齿轮箱和卷筒组成,共同安装在机架上。
对于起升高度和装卸量大,工作繁忙的情况下,要求调速性能好,特别要空钩能快速下降。
对安装就位或敏感的物料,要能以微动速度下降。
卷扬机包括建筑卷扬机,船用卷扬机主要产品有:JM电控慢速大吨位卷扬机、JM电控慢速卷扬机、JK电控高速卷扬机、 JKL手控快速溜放卷扬机、2JKL 手控双快溜放卷扬机、电控手控两用卷扬机、JT调速卷扬机等,仅能在地上使用,可以通过修改用于船上。
毕业设计论文缠绕式双卷筒提升机

摘要单绳缠绕式矿井提升机的工作原理:钢丝绳的一端用钢丝绳夹持固定在卷筒幅板上,另一端经卷筒的缠绕后,通过井架天轮悬挂提升容器。
这样,利用主轴旋转方式的不同,将钢丝绳缠绕上或放松,以完成提升或下降容器的工作。
主轴装置是单绳缠绕式矿井提升机的主要工作机构,它的作用是:①缠绕提升机钢丝绳;②承受各种正常载荷(包括固定载荷和工作载荷);③承受各种积极情况所造成的非常载荷。
在非常载荷作用下,主轴装置部分不应有残余变形。
单绳缠绕式矿井提升机的主轴装置是其核心部件,要求我们应认真设计,精心制造,这对于确保矿井提升机安全可靠运行,预防和杜绝故障及事故的发生,也具有十分重要的意义。
本设计根据生产实际和预选的数据,以提升机的配套设备为核心,经过科学的计算和分析,设计、选择了一套矿井提升机的传动系统设备,并采用了光电测速传感器作为深度指示系统的数据采集装置,实现了从机械控制到数电控制的转变,同时为提升机控制系统的技术改造奠定了基础。
关键词:提升机,主轴,制动器,光电测速传感器ABSTRACTWhat the principle of the single rope twines mine pit elevator is that: One end of the steel wire rope is fixed to Winding by the steel wire rope nip, another end after twined hangs and promotes the vessel by derrick wheel. In this way, we make use of the differences of the revolve way to twine or relax the steel wire rope so that to complete the vessel to step up or drop down.Main axle is the core part of the mine elevator. Its functions are:① the steel wire rope of twines the type mine pit elevator ; ②endure a kind of normal load( including fixed load and work load );③endure the kinds of unusual load which is result from positive situation. Under the unusual load function, the part of the main axle equipment should not remain remaining distortion. It required us to be careful designing and manufacture when designing and manufacturing. Only in this way, we can prevent the occurrence of failures or accidents .Obviously, the possesses is very significance.This design is on the basis of the data which are chosen by advance and actually, take the elevator supplementary equipment as the core, after the analysis and computation in science, has designed and chosen a set of the transmission system of the mine pits elevators, and used the electrical-light sensor as the equipment of the indicating system which to measure the amount of the depth of the tank. It enforced the change from the mechanically control to the numerical control, at the same time, has laid the foundation for improve the control system of the elevator.KEY WORDS: elevator, main axle, brake, electrical-light measurement velocity sensor目录1 前言--------------------------------------------------- 11.1提升机的用途和发展概况-------------------------------- 11.2提升机的结构和用途------------------------------------ 22 课题设计简介-------------------------------------------- 5 2.1设计课题---------------------------------------------- 5 2.2设计步骤---------------------------------------------- 52.3设计思路---------------------------------------------- 53 JK—3提升机 (E系列)主轴装置的原始资料------------------ 6 3.1本产品的型号、名称------------------------------------ 63.2本产品的性能指标和设计参数---------------------------- 64 JK—3提升机(E系列)的选择和设计------------------------ 74.1 JK—3矿井提升机的工作原理和主要结构 ------------------ 74.1.1主轴---------------------------------------------- 74.1.2卷筒---------------------------------------------- 74.1.3主轴承-------------------------------------------- 84.1.4盘形制动器装置 ------------------------------------ 94.1.5深度指示系统 -------------------------------------- 94.1.6减速器------------------------------------------- 104.1.7联轴器------------------------------------------- 104.2主轴装置的设计依据----------------------------------- 114.2.1钢丝绳--------------------------- 错误!未定义书签。
毕业设计--机械设备的设计

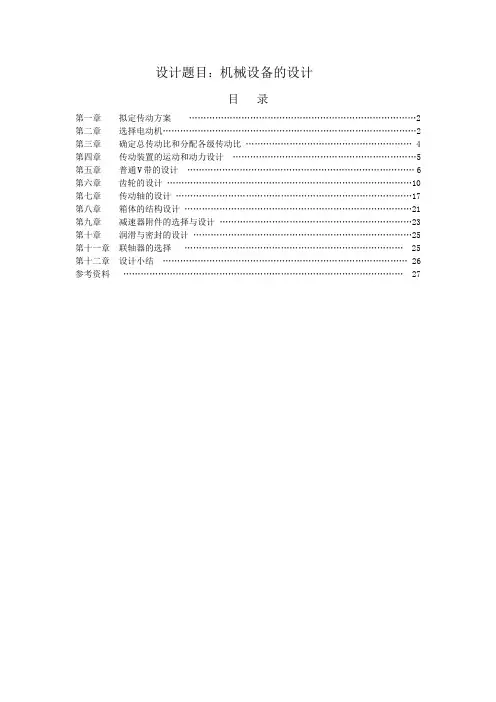

设计题目:机械设备的设计目录第一章拟定传动方案 (2)第二章选择电动机 (2)第三章确定总传动比和分配各级传动比 (4)第四章传动装置的运动和动力设计 (5)第五章普通V带的设计 (6)第六章齿轮的设计 (10)第七章传动轴的设计 (17)第八章箱体的结构设计 (21)第九章减速器附件的选择与设计 (23)第十章润滑与密封的设计 (25)第十一章联轴器的选择 (25)第十二章设计小结 (26)参考资料 (27)第一章 拟定传动方案一、设计题目: 带式运输机的专用传动装置.二、原始数据和工作条件: 本带式运输机一级皮带轮带动,两级三开式圆柱齿轮减速器减速,运输机连续工作,单向运转,载荷变化不大,空载启动,减速机小批量生产,使用期限8年,双班制工作,卷筒包括其轴承效率为96%,运输带拉力为2~3KN ,速度为1.1m/s ,卷筒直径为250㎜,运输带允许速度误差为5%,三相交流电流,电压为380V/220V 。
三、传动方案简图如下:电动机皮带轮传动装置工作机第二章 选择电动机型号一、 按已知的工作要求和条件,选用Y 型全封闭笼型三相异步电动机。
二、 选择电动机功率工作机所需的电动机输出功率为P d =ηwp P W =wF Vη1000 所以 P d =ηηw Fv1000由电动机至工作机之间的总效率(包括工作机效率)为η·w η=带η·2齿η·3滚轴η·联η·卷η据表2-3,取带η=0.96,齿η=0.98,滚η=0.98,联η=0.98,卷η=0.96,则:η·w η=0.96×298.0×398.0×0.98×0.96=0.81 所以d P =ηηw F v 1000=81.010001.12300⨯⨯=3.12KW三、 确定电动机转速 卷筒轴的工作转速为 w n =D v π100060⨯=25014.31.1100060⨯⨯⨯=84.07r/min 按推荐的合理传动比范围,取V 带传动的传动比'1τ=2~4,双级齿轮传动比'2τ=4~40,则合理总传动比的范围为'τ=8~160,故电动机转速的可选范围为: 'd n ='τ·w n =(8~160)×84.07=672~13440 r/min符合这一范围的同步转速有750r/min 、1000r/min 、1500r/min 、3000r/min,再根据计算出的容量,由《指导书》附表5.1查出有三种适用电动机型号,其技术参数及传动比的比较情况见下表。
毕业设计:卷扬机(绞盘)绞车毕业设计

绞车,用卷筒缠绕钢丝绳或链条提升或牵引重物的轻小型起重设备,又称卷扬机,可单独使用,也可作起重、筑路和矿井提升等机械中的组成部件,因操作简单、绕绳量大、移置方便而广泛应用。
本次设计旨在以单卷筒行星齿轮传动调度绞车为依托,采用新的设计方法――三维实体设计来完成产品的设计。
三维实体设计(实体造型)是近年来发展起来的一种先进的设计方法,与传统设计方法相比较有许多优越性。
长期以来,传统的设计方法由于受到技术手段的限制,不得不放弃用直观感强的立体图来表达产品,而是遵循着一种工作量大、设计周期长的方式进行设计:三维构思-------平面图形---------三维产品,不仅使原本直观的立体抽象化了,而且耗费了大量的精力和时间。
因为在这样一个抽象思维和想象的环境中,既不符合由形象思维到抽象思维的认知规律,又不利于培养空间想象能力和创新设计能力。
而三维实体设计(实体造型)弥补了传统设计法的这种缺陷,在二维和三维空间中架起一座桥梁,让我们在三维空间中直接认知和感知三维实体,更加充分地发展和提高了设计师的空间想象能力及创新能力,为先进产品的开发提供了广阔而优越的设计平台。
本设计是应用以参数化为基础的CAD/CAE/CAM集成软件Pro/ENGINEER进行三维实体造型,来完成产品的零件、部件设计和整机的装配。
其最大的优点在于大大减少了设计师的工作量,从而加速了机械设计的过程。
另外,还可以对产品进行优化,使其结构更加合理,性能更加良好。
第一章方案评述绞车有手动、内燃机和电动机驱动几类。
①手动绞车的手柄回转的传动机构上装有停止器(棘轮和棘爪),可使重物保持在需要的位置。
装配或提升重物的手动绞车还应设置安全手柄和制动器。
手动绞车一般用在起重量小、设施条件较差或无电源的地方。
②内燃机驱动的绞车,在卷筒与内燃机之间装有离合器。
当离合器和卷筒轴上的制动器松开后,卷筒上的绳索处于无载状态,此时绳索一端可从卷筒上自由地拽出,以缩短再次提拉物件时的挂绳时间。
机电一体化专业优秀毕业设计-液压开卷机系统设计

液压开卷机系统设计摘要: 卷取机和开卷机是轧制和带材精整机组中的重要设备。
在可逆式冷、热轧带材轧机的前后均装有开卷机和卷取机,在不可逆冷、热轧带材轧机以及某些精整作业线上的出口端也装设带材卷取机。
卷取机的作用是将轧制的成品卷取成卷,以适应生产、运输、储存及用户的需要,卷取机和开卷机均有很大的张力以保证降低轧制压力,减少带钢翘曲现象,从而提高带钢产品质量。
在带材加工设备中,开卷机是准备工序的主要设备,在带材运行时提供后张力,支撑带材,并配合直头机一起把带材送入矫平机。
本设计主要内容是设计液压开卷机放卷部分。
本设计研究了液压开卷机放卷部分的组成及其原理. 该设计采用了PLC系统和液压系统控制方法关键词:PLC,液压,开卷机一、前言在带材加工设备中,开卷机是准备工序的主要设备,在带材运行时提供后张力,支撑带材,并配合直头机一起把带材送入矫平机。
随着对开卷速度和板面质量的要求,开卷机的型式已由箱式开卷机、无胀缩卷筒开卷机等类型,逐步发展过渡到胀缩卷筒式开卷机,这种开卷机通过卷筒轴上弓形板的胀缩支持带卷内径,避免了带材边部损伤和内孔打滑的缺点。
根据结构胀缩卷筒开卷机大致有以下型式:单卷筒悬臂式;双卷筒回转式;双柱头开卷机单卷筒悬臂式。
单卷筒悬臂式适用于带材宽度在350mm以上,带厚较大的带卷,大多带有离合驱动装置,可以被动或主动开卷。
大多配有拆头直头机,方便开卷;对于带材宽度在350mm以上、带厚较大的带卷我们推荐使用单卷筒悬臂式开卷机。
这类开卷机大多带有离合驱动装置,可以被动或主动开卷,具有正、反转驱动功能,同时大多配有拆头直头机,方便开卷。
双卷筒回转式适用于带厚小于3mm的带材,双工位开卷机,一个卷筒工作时,另一个可以用悬臂吊或其他方法上卷。
前一卷带材用完后,已上好卷的另一个卷筒可以立即转入带材准备作业线进行开卷。
这样可以减少上卷时间,以减少后续活套的带材储存量。
对于较窄、厚度小于3mm的带材最好使用双卷筒回转式。
机械设计制造及其自动化专业精品毕业设计缠绕式双卷筒提升机设计毕业设计开题报告

河南理工大学万方科技学院本科毕业设计(论文)开题报告题目名称缠绕式双卷筒提升机学生姓名xxxx 专业班级机制xxx班学号xxxxxxx一.选题的目的和意义:1. 能够掌握设计计算的基本原理和方法,提高设计计算的能力.2. 加深领会计算的基本理论和深化所学的理论知识.3. 树立正确的设计思想,为以后在工作中遇到相关问题提供解决依据.通过本次毕业设计,在专业基础课程和实践环节中搭建贯通的桥梁,使理论知识在实际的设计工作中得以综合应用,锻炼设计者的设计计算、数据处理、编写技术资料、绘图等独立工作能力。
通过毕业设计环节的训练,使设计者熟练运用有关参考资料、计算图表、手册;熟悉有关的国际、国家标准,培养团队精神、合作意识的能力,为今后的工作做好坚实的铺垫。
二.国内外研究现状简述:矿井提升机的现状与发展趋势矿井提升装置是采矿业的重要设备,随着科学技术的进步和矿井生产现代化要求的不断提高,人们对提升机工作特性的认识进一步深化,提升设备及拖动控制系统也逐步趋于完善,各种新技术、新工艺逐步应用于矿井提升设备中。
特别是模拟技术、微电子技术、微电脑技术在提升机控制中的应用已成为必然的发展方向。
(一) 国内提升机的现状与发展趋向(1)交流拖动方式(2)直流拖动方式(二)国外矿井提升机的现状(l) 晶闸管一电动机(SCR--D)直流低速直联拖动系统(2)交流变频调速同步机驱动提升系统(3)微机控制在提升机上的应用三.毕业设计(论文)所采用的研究方法和手段:1. 在学校图书馆查阅相关资料,手册,专业期刊。
2. 去焦作九里山矿的实践毕业实习。
3. 通过老师和同学的指导,在先进制造研究所参观。
4. 认真学习从因特网和图书馆下载的相关论文和书籍。
5. 参考相关资料,进行数据的理论计算和分析。
四.主要参考文献与资料获得情况:【1】洪晓华主编.矿井运输提升.北京:机械工业出版社,2000【2】中国矿业学院主编.矿井提升设备.北京:煤炭工业出版社,1985【3】饶绮麟.21世纪矿山机械的研究与开发.北京:北京矿冶研究总院.2003 【4】戚天明.从世界矿山机械发展趋势谈我国矿山机械发展的趋势.北京:矿山机械.2007五、毕业设计(论文)进度安排(按周说明):第5-7周毕业实习,收集有关资料和调研,整理,阅读,消化有关资料,完成开题报告。
简单的机械毕业设计

以下是一个简单的机械毕业设计示例,供参考:题目:基于传统滚筒洗衣机的改进设计背景:传统滚筒洗衣机在使用过程中存在一些问题,如清洗效果不佳、水资源浪费等。
本设计旨在改进传统滚筒洗衣机的性能,并提高其使用效率。
目标:1. 提高洗涤质量和效率。
2. 减少水资源的消耗。
3. 简化操作和维护流程。
设计步骤:1. 研究市场上已有的滚筒洗衣机产品,了解其结构和工作原理。
2. 分析传统滚筒洗衣机的问题和局限性,并确定需要改进的方面。
3. 提出改进设计方案:-采用更高效的洗涤机制,如增加喷淋装置或脉冲洗涤技术。
-引入节水技术,如循环利用洗涤水、优化排水系统等。
-设计智能控制系统,实现用户友好的操作界面和自动化功能。
4. 进行初步设计和模拟验证:-使用CAD软件进行三维建模和装配,验证新设计的可行性。
-运用仿真软件模拟和分析改进后的洗涤机制、水资源利用效果等。
5. 制作原型:-根据设计结果选择合适的材料和零部件,并进行制造和组装。
-进行实际测试和调整,验证改进设计的可行性和性能表现。
6. 进行性能评估和优化:-对原型进行洗涤效果和水资源利用效率的测试和评估。
-分析测试结果,并根据反馈意见进行必要的优化和改进。
7. 撰写毕业设计报告:-包括设计背景、目标、方法、设计过程、结果分析等内容。
-展示设计方案的创新性、可行性和实用性。
通过这个简单的机械毕业设计项目,你可以综合运用机械设计知识、CAD建模与仿真技术以及实验测试方法,来提升传统滚筒洗衣机的性能和效率。
同时,学会如何进行项目规划、数据分析和报告撰写,培养综合素质和工程实践能力。
请注意,在具体的设计过程中,还需考虑安全性、成本控制等因素,并遵循相关的设计规范和要求。
毕业论文(设计)提升绞车滚筒设计

提升绞车滚筒设计摘要:绞车又称为卷扬机,是用卷筒缠绕钢丝绳或链条以提升或牵引重物的轻小型起重设备,主要运用于建筑、水利工程、林业、矿山、码头等的物料升降或平拖。
本设计从实际出发,首先对绞车滚筒的用途、工作原理进行概述,进而对绞车滚筒的总体设计方案进行分析,然后进行具体零部件的分析设计;主要包括了电动机的选型,钢丝绳的选择,滚筒筒壳、主轴等部件的设计计算和校核等若干环节。
在结构设计完成后,利用CAD 进行装配分析和设计,最后完成绞车滚筒的整体设计。
关键词:模具,二级推出,拉钩式,机构Hoist drum designAbstract:Winch is known as the hois, Is to use drum winding wire rope or chain in order to enhance or traction weight small light lifting equipment, Mainly used in construction, water conservancy, forestry, mining, port, etc material lift or drag. The subject from a practical point, first of all, the use of the winch drum, the work outlined in principle, and the overall design of the winch drum program analysis, and then carry out specific parts of the analysis and design; mainly includes the motor selection, the choice of wire rope, drum cartridge case, support wheel, spindle and other parts of the design calculations and check the braking system, as well as a number of aspects of the selection. Upon completion of the structural des ign, the use of CAD analysis and design for assembly, and finally to complete the overall design of the winch drum.Keywords: Wire Rope Support wheel spindle目录1.前言 (1)2.绪论 (2)2.1 浅谈绞车滚筒 (2)2.2总体设计的内容及要求 (2)3.电动机的选择 (4)4.钢丝绳设计计算及选择 (5)4.1最大悬垂长度 (7)4.2钢丝绳每米重 (8)4.3验算钢丝绳的安全系数 (8)5. 滚筒的设计 (9)5.1滚筒的宽度尺寸计算 (9)5.2 钢丝绳最大静张力以及最大静张力差 (9)5.3 滚筒的结构设计 (10)5.4 滚筒的强度计算 (12)5.4.1筒壳的外载荷 (12)5.4.2 钢丝绳拉力降低系数 (13)5.5筒壳的失效形式 (13)5.6滚筒滚壳强度的校核 (15)5.6.1滚筒筒壳自由段压缩应力的校核 (15)5.6.2支轮处筒壳应力的校核 (16)5.7筒壳的强度稳定性校核 (18)5.8 滚筒右支轮部件的结构 (19)6. 主轴的设计 (20)6.1主轴的结构设计 (20)6.2联轴器及轴承的选择 (21)6.2.1联轴器的选择 (21)6.2.2滚动轴承的选择 (23)6.3 主轴强度和刚度计算及校核 (24)6.3.1 固定静载荷分配于主轴各轮毂作用点上的力 (25)6.3.2 钢丝绳拉力分配于主轴各轮毂作用点上的力 (27)6.3.3 作用于轴上水平方向及垂直方向的合力 (28)6.3.4弯矩计算 (29)6.3.5 扭矩计算 (30)6.3.6危险断面的安全系数计算 (31)6.3.7按弯扭组合校核强度 (33)6.3.8 挠度计算 (33)6.4主轴承强度校核 (36)结论 (37)参考文献 (38)致谢 (39)1. 前言毕业设计是工科专业教学计划的一个重要组成部分,是各教学环节的继续深化和检验,其实践性和综合性是其他教学环节所不能替代的,通过毕业设计使学生获得综合训练,有利于培养学生独立工作能力,巩固和提高所学知识;全面提高毕业生的素质,使之能较快地适应工程实践,对培养学生的实际工作能力具有十分重要的作用。
卷筒机设计

毕业设计(论文)(2013届)卷筒机设计学生姓名学号院系工学院系专业指导教师完成日期2013-5- XX卷筒机设计摘要卷筒机是一种将金属板材卷弯成筒形的通用设备。
根据三点成圆原理,利用工件旋转运动相对位置变化使板材产生连续变形,以获得预定形状。
该产品广泛用木工、金属结构、锅炉、石油、造船及其它机械制造行业。
本设计首先进行了方案选择,对日常常用的卷筒机进行了分析与计算,最终确定了三辊卷筒机作为本课题的研究方案,并进行了详细的计算分析,是关于对称式三辊卷筒机的设计,主要对卷筒机上、下辊及减速器进行设计和计算。
此外还进行了主要零部件的计算与校核,经过验证是合理的,对相关生产企业有极高的参加价值。
关键词:卷筒机;电动机;传动形式;三辊卷筒机,计算校核Drum machine designABSTRACTDrum machine is a general-purpose equipment will be sheet metal bending into a cylinder shape. According to the three point circle theory, the relative position change by rotating the workpiece movement made the panel produces continuous deformation, to obtain a predetermined shape. The products are widely used in wood, metal structure, boilers, oil, shipbuilding and other machinery manufacturing industry.The first design the scheme selection, the drum machine daily were analyzed and calculated, and ultimately determine the three roller drum machine as the research program of this subject, and carried out a detailed calculation and analysis, is a design of asymmetric three roll bending machine, mainly on the rolling machine, roller and reducer design and calculation.Calculating and checking the main parts also, after verification is reasonable, the production enterprises have high in value.Keywords: bending machine; electric motor; drive; three roller bending machine, calculation目录摘要 (II)ABSTRACT (III)目录 (IV)1 引言 (1)1.1 卷筒机意义和选题目的 (1)1.2 卷筒机的国内外现状 (1)1.2卷筒机的原理 (2)1.2.1 卷筒机的运动形式 (2)1.2.2弯曲成型的加工方式 (3)1.3卷筒机的发展趋势 (4)第2章卷筒机方案论证及选择 (1)2.1 方案的论证 (1)2.1.1方案1双辊卷筒机 (1)2.1.2方案2 三辊卷筒机 (2)2.1.3 方案3四辊卷筒机 (2)2.2 方案的确定 (3)2.3 传动设计 (3)2.4本章小结 (4)第3章主要结构设计 (6)3.1上下辊的参数选择计算 (6)3.1.1设计参数 (6)3.1.2 确定卷筒机基本参数 (6)3.2电机的选择和计算 (6)3.3 上辊的设计计算校核 (16)3.3.1上辊结构设计及受力图 (16)3.2.2 刚度校核 (16)3.2.3 上辊强度校核 (17)3.2.4 疲劳强度安全强度校核 (17)3.2.5 上辊在卸料时的校核 (18)3.3 下辊设计计算及校核 (19)3.3.1下辊结构及受力图 (19)3.3.2下辊刚度校核 (19)3.3.3 下辊弯曲强度校核 (20)3.3.4 下辊疲劳强度校核 (20)第4章减速器的计算与选型 (23)4.1 传动方案的分析和拟定 (23)4.2 减速器传动装置总的传动比和各级传动比的分配 (23)4.2.1 总的传动比 (23)4.2.2 三级减速器的选型 (24)4.3 蜗轮、蜗杆的传动设计 (25)4.3.1 材料选择 (25)4.3.2 参数的设计 (26)4.4轴的设计校核计算 (28)4.4.1 四个轴的结构设计 (28)4.4.2 轴的校核计算 (29)4.5 轴承的选择 (31)4.6 轴承校核 (31)4.6.1参数 (31)4.6.2求轴承受到的径向力 (31)4.6.3验算轴承寿命 (32)4.7 键的校核 (32)总结 (33)参考文献 (34)致谢 (35)1 引言1.1 卷筒机意义和选题目的卷筒机是一种金属板材弯曲卷成圆筒一般成型设备。
毕业设计(论文)-滚筒与滚筒轴装配设计(含全套CAD图纸)

毕业设计论文课题名称滚筒与滚筒轴装配学院机械学院专业班级学号姓名指导教师定稿日期:年月日引言自动生产线就是产品生产过程所经过的路线,即从原料进入生产现场开始,经过加工、运送、装配、检验等一系列生产生产线活动所构成的路线。
生产线是按对象原则组织起来的,完成产品工艺过程的一种生产组织形式,即按产品专业化原则,配备生产某种产品(零、部件)所需要的各种设备和各工种的工人,负责完成某种产品(零、部件)的全部制造工作,对相同的劳动对象进行不同工艺的加工。
生产线的种类,按范围大小分为产品生产线和零部件生产线,按节奏快慢分为流水生产线和非流水生产线,按自动化程度,分为自动化生产线和非自动化生产线。
生产线的主要产品或多数产品的工艺路线和工序劳动量比例,决定了一条生产线上拥有为完成某几种产品的加工任务所必需的机器设备,机器设备的排列和工作地的布置等。
生产线具有较大的灵活性,能适应多品种生产的需要;在不能采用流水生产的条件下,组织生产线是一种比较先进的生产组织形式;在产品品种规格较为复杂,零部件数目较多,每种产品产量不多,机器设备不足的企业里,采用生产线能取得良好的经济效益。
AbstractThrough the production line is the product of the production process route, from raw materials into the production site began, after processing, transportation, assembly, testing and other components of a series of activities of the line production line. Is the production line according to the principle of objects organized, complete a kind of organizational form of production of product process, namely the by product specialization principle, with the production of a product (zero, parts) need of various equipment and various types of workers, responsible for the completion of a certain product (zero, parts) all the manufacturing work, processing different process for the same labor object..Types of production lines, according to the size range is divided into production line and parts production line, according to the rhythm is divided into flow line production and non production line, according to the degree of automation, divided into automated production lines and non automatic production line.目录一,滚筒与轴自动装配设计的意义二,滚筒与轴自动装配设计的概况三,滚筒与轴自动装配设计的种类介绍按功能分按驱动系统四,滚筒与轴自动装配设计的设计要点介绍五,滚筒与轴自动装配设计的设计计算传动方式选择分析轴承的选用和计算5.3 电机的选择计算传动部件的设计计算六,零部件有限元分析七,总结八,参考文献一,滚筒与轴自动装配设计的意义生产线就是产品生产过程所经过的路线,即从原料进入生产现场开始,经过加工、运送、装配、检验等一系列生产生产线活动所构成的路线。
毕业设计(论文)带式输送机传动装置设计

设计任务书1、设计题目:带式输送机传动装置设计。
2、设计目的:设计带式输送机传动装置。
3、设备概述及技术数据本设计用到一个电动机、减速器、卷筒、皮带等设备。
技术数据见表一。
带式输送机传动装置其他动力参数主要有传动装置总效率η及组成传动机构各运动幅的效率;传动系统需要的输入功率P d(原动机需要的输入功率kw)及各轴功率(kw);工作机(卷筒)转速n w(r/min)及各轴转速;总传动比i及各轴传动比;各轴转矩;原动机轴的输入功率P(kw),转速n(r/min) ,转矩T(N·m);电动机额定功率Ped(kw)。
4、设计要求要求带市输送机连续单向传动,载荷变动不大,空载起动,输送带速度允许误差±5%,室内工作,有粉尘;两班制工作(每班按8h计算),使用期限10年,大修期3年;在中小型机械厂小批量生产。
摘要该论文完成带式输送机传动装置的设计,主要包括以下内容:介绍主要装置的性能、规格、型号及技术数据;说明了设计原理并进行了方案选择,绘出了相关图形和表格;对各种方案进行了分析和比较并介绍了所用方案的特点;应用原始数据以及相关公式对各种方案进行了计算,并根据计算结果确定应选用什麽样的元器件或零部件;进行结构设计和方案校核;对实验中所得到的资料进行归纳、分析和判断,提出自己的结论和见解。
本论文主要得出以下结论:电动机应选择额定功率Ped=7.5kw,满载转速nd=1440r/min的Y132M-4型三相异步电动机。
电动机的功率、效率和转速等的计算见本论文计算部分。
根据对减速器中各齿轮的结构设计及尺寸等参数的计算以及对传动比、各轴转速、各轴功率、各轴转矩的计算得出应选择方案五。
关键词:传动设计传动比电动机齿轮减速器正文1、引言皮带输送机简介皮带输送机运用输送带的连续或间歇运动来输送各种轻重不同的物品,既可输送各种散料,也可输送各种纸箱、包装袋等单件重量不大的件货,用途广泛。
输送带的材质有:橡胶、橡塑、PVC、PU等多种材质,除用于普通物料的输送外,还可满足耐油、耐腐蚀、防静电等有特殊要求物料的输送。
卷筒中间轴的参数化设计毕业设计论文

摘要本文介绍了Pro/E的二次开发工具,利用Pro/E对卷筒中间轴进行了参数化造型设计,建立了相应的参数,用Pro/Toolkit和VC对卷筒中间轴参数化系统进行了程序设计,包括菜单的添加和MFC对话框的制作。
最后,对开发的三维建模程序进行测试。
结果表明:开发程序准确无误,建模迅速,大大提高了这类通用件在Pro/E平台上的设计效率。
关键词:三维造型、Pro/E二次开发、Pro/Toolkit、VCABSTRACTThe essay introduced the tools of the second-development of Pro/E,design the intermediate shaft of winding drum in parametrics based on Pro/E and built its this basis,the writer designed the programs of its parametric systems used Pro/Toolkit and VC .The programs includes the creation of menu,the creation of the MFC the end,the test of all process of three-dimension-part-model driven by database is performed indicates that the program is right,and the mold can be set up efficiency for the design of interchangeable part based on Pro/E can be increased.Key Words: three-dimension design;second-development of Pro/E;Pro/Toolkit;VC目录摘要 (1)绪论 (1)第1章 Pro/E二次开发简介 (3)Pro/E软件简介 (3)Pro/E二次开发工具简介 (4)第2章零件造型 (6)pro/E的三维造型功能 (6)pro/E创建模型过程 (7)第3章轴的参数化设计 (11)菜单的添加 (11)MFC对话框的建立及运行 (15)整个参数化的实现 (18)总结 (25)致谢 (26)参考文献 (27)绪论现在的/系统,如、等,都是比较通用的大型软件系统,用这样的大型系统建立我们所需要的产品模型可能需要大量的时间。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
前言随着社会的发展,机械将会越来越取代人力,这也是机械行业飞速发展的后果,在机械的发展历史中,新机械的发明有着举足轻重的作用。
但是,那些很久以前就被利用生产并一直延续到今天的机械,更是起着不可替代的作用,卷扬机就是一例。
卷扬机的发展就像其他机械一样,从开始的简单到现在的复杂,从以前的机械动力到现在的电力动力,从以前的人工操作到现在的电脑操作甚至智能操作。
卷扬机又称绞车,是起重垂直运输机械的重要组成部分,配合井架、桅杆、滑轮组等辅助设备,用来提升物料、安装设备等作业。
由于它结构简单、搬运安装灵活、操作方便、维护保养简单、使用成本低、对作业环境适应能力强等特点,广泛应用于冶金起重、建筑、水利作业等方面。
本设计就传统的卷扬机说起,一直到现在以及将来的发展。
卷扬机是起重垂直运输机械的重要组成部分,配合井(门)架、桅杆、滑轮组等辅助设备,用来提升物料、安装设备等作业。
由于它结构简单、操作方便、维护保养简单、使用成本低、可靠性高等优点。
提升重物是卷扬机的一种主要功能,所以各类卷扬机的设计都是根据这一要求为依据的。
虽然目前塔吊、汽车吊等取代了卷扬机的部分工作,但由于塔吊成本高,一股在大型工程中使用,而且灵活性较差,故一般中小型工程仍然广泛应用卷扬机,汽车吊虽然灵活方便,但也因为成本太高,而不能在工程中广泛应用,故大多设备的安装仍然是由卷扬机承担的。
卷扬机除在工程、设备安装等方面被广泛应用外,在冶金、矿山、建筑、化工、水电、农业、军事及交通运输等行业亦被广泛应用。
下面卷筒机的发展趋势1. 大型化由于基础工业的发展,大型设备和机械构件要求整体安装,促进了大型卷扬机的发展。
目前,俄罗斯已生产了60 t卷扬机,日本生产了32 t、50 t、60 t液压和气动卷扬机,美国生产了136 t和270 t卷扬机。
2. 采用先进电子技术为了实现卷扬机的自动控制和遥控,国外广泛采用了先进的电子技术。
对大型卷扬机安装了电器连锁装置,以保证绝对安全可靠。
3. 发展手提式卷扬机为提高机械化水平,减轻工人劳动强度,国外大力发展小型手提式卷扬机,如以汽车蓄电池为动力的直流电动小型卷扬机,其电压为12 V,质量为7.7—15.4 kg,拉力为3336—13344 N。
4. 大力发展不带动力源装置的卷扬机欧美国家非常重视发展借助汽车和拖拉机动力的卷扬机。
此种卷扬机结构简单,有一个卷筒和一个变速箱即可。
第1章卷扬机的设计参数本设计卷扬机设计的主要参数有:额定起升重量:5吨起升高度:14米起升速度:12.5米/分卷扬机用途:用于5吨桥式吊车起升机构工作条件:频繁启动粉尘量大设计的主要要求:本设计为有轨运行机构;电动机轴到减速器高速轴由齿轮链接盘连接;起升机构的制动器必须采用常闭式的;制动力矩应保证有足够的制动安全系数。
第2章卷扬机的整体结构概述§2.1电动卷扬机基本结构电动卷扬机由于操作方法不同,其结构相差很大。
我们将其分为电控卷扬机和溜放型卷扬机两类。
§2.1.1电控卷扬机此类卷扬机通过通电或断电以实现卷扬机的工作或制动。
物料的提升或下降由电动机的正反转来实现,操作简单方便。
其制动型式主要有电磁铁制动器和锥形转子电动机两类,下面就这两种制动型式卷扬机的常见类型作介绍。
此类卷扬机大多是单卷筒的。
§2.1.2带有电磁铁制动器的卷扬机1. 圆柱齿轮减速器快速卷扬机,如图2-1。
图2-1 圆柱齿轮减速器快速卷扬机简图1—电动机 2—联轴器 3—制动器 4—减速器5—联轴器 6—卷筒 7—底座 8—支架2. 蜗杆减速器慢速卷扬机。
3. 圆柱齿轮减速器加开式齿轮传动的卷扬机,如图2-2。
图2-2 圆柱齿轮减速器加开式齿轮传功的卷场机简图1—电动机 2—联轴器 3—制动器4—减速器 5—开式齿轮传动6—卷筒4. 蜗杆减速器加开式齿轮传动的卷扬机。
对一些起重量大的卷扬机,为使钢丝绳在卷简上排列整齐,需要安装排绳器。
按设计规范要求,在钢丝绳拉力F>120 kN的卷扬机上,均应安装排绳器。
§2.1.3采用锥形转子电动机的卷扬机此类卷扬机利用锥形转子电动机本身所具有的制动性能来实现卷扬机的制动。
由于锥形转子电动机是靠转子轴向移动来实现制动或松开的,可省略单独的制动器,在结构上就要求电动机与传动系统间能做轴向相对移动。
一般,轴向移动是通过可移式联轴器把电动机轴的运动传递到传动系统来实现的。
由于此类卷扬机的电动机轴线与卷筒轴线为同轴,故习惯上把这类卷扬机叫做一字型结构卷扬机。
根据传动系统的不同,其可分为:1. 定轴轮系传动这是1988年行业组织的系列设计中的一种机型。
2. 渐开线圆柱齿轮行星传动常见的有封闭型2K—H型行星轮系和3K型行星轮系传动的卷扬机。
3. 接线针轮传动由于摆线针轮传动一级减速的减速比比较大,故采用一级减速即可。
这种传动可把传动系统放在卷筒里面,可减小卷扬机体积。
4. 少齿差行星传动少齿差传动可得到大的传动比,并可把传动系统放在卷筒内,使结构紧凑。
上述摆线针轮行星传动和少齿差行星传动的输出机构是很重要的一环,可实现偏心输出的机构有很多,但考虑到加工和效率的原因,目前采用较多的是销轴式,但其加工精度及热处理要求较高,卷扬机生产厂家比较难以达到。
所以有的厂家采用了零齿差传动输出机构,其设计较为复杂,但加工较为容易,效果亦不错。
5. 谐波传动此传动的传动比大,啮合齿数多,所以承载能力大,故其体积、质量可更小。
但其柔轮的要求较高,生产较为困难。
6. 活齿行星传动又叫顶杆蠕动传动,它的加工相对比较方便。
§2.1.4溜放型卷扬机此类卷扬机提升重物的下降不是利用电动机反转来实现.而是靠置物的重力下降,并带动卷简反转,此时电动机不转。
要在电动机和卷筒之间实现其运动的联接或分离,通常采用离台器或差动轮系。
由于电动机和卷筒可分可合,因此卷筒的数目可以增多,而各卷筒又可各自完成自己的运动,则此类卷扬机可设计成单卷筒、双卷筒和多卷筒的型式。
为保证各卷筒的运动或停止,其离合和制动装置都直接安装在卷筒上。
§2.2 起升机构的组成及型式§2.2.1起升机构的组成起升机构是使重物作升降运动的机构,它是任何起重机必不可少和最主要最基本的机构。
此次设计的电动5吨卷扬机是由电动机、连轴器、制动器、减速器、卷筒、导向滑轮、起升滑轮组、钓钩等组成,其各方面的机构分布可以参考如下图2-3所示。
图2-3 起升机构示意图1—电动机 2—联轴器 3—减速器 4 —卷筒5—导向滑轮 6—滑轮组 7—吊钩电动机正转或反转时,制动器松开,通过带制动轮的联轴器带动减速器高速轴,经减速器减速后由低速轴带动卷筒旋转,使钢丝绳在卷筒上绕进或放出,从而使重物起升或下降。
电动机停止转动时,依靠制动器将高速轴的制动轮刹住,使悬吊的重物停止在空中。
根据需要起升机构上还可装设各种辅助装置,如起重量限制器、起升高度限位器、速度限制器和钢丝绳作多层卷绕时,使钢丝绳顺序排列在卷筒上的排绳装置等。
§2.2.2起升机构的典型传动型式在电动机与卷筒之间通常采用效率较高的起重用标准两级减速器。
要求低速时可采用三级大传动比减速器。
为便于安装,在电动机与减速机之间常采用具有补偿性能的弹性柱销连轴器或齿轮连轴器。
前者构造简单并能起缓冲作用,但弹性橡胶圈的使用寿命不长;后者坚固耐用,应用最广。
齿轮连轴器的寿命与安装质量有关,并且需要经常润滑。
一般制动器都安装在高速轴上,这样所需要的制动力矩小,相应的制动器尺寸小,重量轻。
经常利用联轴器的一半兼作制动轮。
带制动轮的半体应安装在减速器高速轴上。
这样,即使联轴器被损坏,制动器仍可把卷筒制动住,以确保机构的安全。
起升机构的制动器必须采用常闭式的。
制动力矩应保证有足够的制动安全系数。
在重要的起升机构中有时设两个制动器,而第二个制动器可安装在减速器高速轴的令一伸出端或装设在电动机的尾部出轴上。
为使机构布置方便并增大补偿能力,在电动机与减速机之间可用浮动轴连接,浮动轴的两端为半齿轮连轴器。
由于卷筒与减速器低速轴之间的连接型式很多。
本卷扬机的卷筒与低速轴的连接为带齿轮接盘的结构型式,卷筒轴左端用自位轴承支撑于减速器输出轴的内腔轴承座中,低速轴的外缘制成外齿轮,它与固定在卷筒上的带内齿轮的接盘相啮合,形成一个齿轮连轴器传递扭矩,并可以补偿一定的安装误差。
在齿轮联轴器外侧,即靠近减速器的一侧装有剖分式密封盖,以防止联轴器内的润滑油流出来和外面的灰尘进入。
这种连接型式的优点是结构紧凑,轴向尺寸小,分组性好,能补偿减速器与卷筒轴之间的安装误差。
如下图2-4。
图 2-4 用齿轮接盘连接型式卷筒的直径一般尽量选用允许的较小值,因为随着卷筒直径的增加,扭矩和减速传动比也增大,引起整个机构庞大。
但在起升高度较大时,往往用增大卷筒直径的方法以减小其长度。
滑轮组型式(单联或双联)和它的倍率对起升机构的尺寸也有很大的影响。
在桥式起重机中采用双联滑轮组,一方面使卷筒两支撑上的受力不变,也就是使运行小车两边的轨道轮压不变,这对桥架和小车车架受力使有利的;另一方面是使重物在起升过程中不作横向移动。
但由于双联滑轮组的倍率比单联滑轮组小一倍,起升机构的传动比也需要增大一倍,这就使机构尺寸增大,所以其他的起重机采用单联滑轮组,此次设计的是5吨桥式起重机的卷扬机,因此选用双联滑轮组,如下图2-5。
图 2-5 双联滑轮组1、动滑轮2、定滑轮3、卷筒滑轮组的倍率的确定对钢丝绳的拉力、卷筒直径与长度、减速机构的传动比以及机构的总体尺寸有很大的影响。
大起重量采用较大的倍率,可避免采用过粗的钢丝绳。
有时在采用较大的滑轮组倍率的同时相应的降低了起升速度的方式来提高起重量,可以使起升机构达到通用性,即将同一起升机构用于不同的起重量,这是在系列设计时常采用的方法。
起升机构计算是在给定了设计参数,并将布置方案确定后进行的,通过计算选用机构中所需要的标准零部件,如电动机、制动器、减速器和联轴器等。
对于非标准零部件需进行单独设计。
此卷扬机设计提升载荷5吨,主要用于炼钢厂5吨桥式起重机上,本卷扬机是利用炼钢厂现有设备和材料拼凑而成,因此与标准的5吨卷扬机设计略有不同。
第3章卷扬机主体零件的设计§3.1钢丝绳的选择卷扬机通过钢丝绳升降、牵引重物,工作时钢丝绳所受应力十分复杂,加之对外界影响因素比较敏感,一旦失效,后果十分严重,因此,应特别重视钢丝绳的合理选择与使用。
§3.1.1钢丝绳的种类和构造钢丝绳的种类.根据钢丝绳中钢丝与钢丝的接触状态不同又可分为:1.点接触钢丝绳点接触钢丝绳绳股中各层钢丝直径均相同,而内外各层钢丝的节距不同.因而相互交叉形成点接触。
其特点是接触应力高.表面粗糙,钢丝易折断,使用寿命低。
但制造工艺简单,价格便宜。
