石家庄市桥东污水处理厂工艺简介
石家庄桥东污水处理厂中水回用项目4月底完工
石家庄桥东污水处理厂中水回用项目4月底完工
佚名
【期刊名称】《流程工业》
【年(卷),期】2014(000)007
【摘要】石家庄属资源型缺水地区，全市人均水资源量208m3，不足全国平均水平的1／10。
为节约水资源，近年来，石家庄大力开展中水回用，去年，我市中水用水量达到了5300万t。
今年这一数字又将增加540万t。
4月17日，记者从市水务部门获悉，石家庄市桥东污水处理厂中水回用工程3月中旬已拉开序幕．【总页数】1页(P50-50)
【正文语种】中文
【中图分类】X703
【相关文献】
1.石家庄市桥西污水处理厂中水回用项目研究 [J], 陈新梅;倪星舟
2.沼气发电技术在污水处理厂的应用——石家庄市桥东污水处理厂沼气发电项目开工建设 [J], 宋延魁;马晓琳
3.西门子STEP7在石家庄桥东污水处理厂三级处理中的应用 [J], 王亮
4.沼气发电技术在污水处理厂的应用——石家庄市桥东污水处理厂沼气发电项目开工建设 [J], 宋延魁; 马晓琳
5.石家庄市桥东污水处理厂升级改造工程合同包签约 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
施组
一、编制依据（一）、由中国市政工程华北设计研究院提出的机电设备施工图纸（截止至一九九九年八月）（二）、中机国际招标公司及石家庄污水处理有限公司提供的有关招标文件（三）、二零零零年六月十六日招标答疑会有关问题的解答（四）、中国国内各相关专业的施工验收规范和质量验评标准。
二、工程概况及工程特点（一）、建筑结构及其功能描述石家庄市污水治理项目世界银行贷款项目，处理厂厂址位于市区东南总退水渠东侧，三环线以外楼底北，占地面积约为33公顷，设计规模为日处理污水50万m3，污水处理工艺为AO工艺。
石家庄市污水治理项目SWW/C.3标段为污水处理厂前期工程和进水泵站，其主要生产性构筑物为：粗格栅、进水泵房、细格栅、漩流沉砂池。
工作内容为上述建筑内设备、管道及出墙一米以内管道。
待处理污水由厂区东侧引入粗格栅及进水泵房段，经管道分别输送至南北侧的细格栅及漩流沉砂池段，处理后送至下一处理环节。
（二）、机电设备安装工程由中国市政工程华北设计研究院提出的机电设备施工图设计内容可分为工艺安装、电气等部分。
工艺安装部分主要包括：格栅及栅渣输送设备安装钟式沉砂池设备安装水泵安装（带启闭机）插板阀门安装砂水分离器安装（三）、管道工程管道工程包括进出构筑物及其内部管道，最大管径为DN2500mm，最小管径为DN500mm。
进水部分截流渠进水管为DN2500mm，DN2000mm各一根；厂区污水进水管为DN1000mm。
另有一根DN2500mm钢管接至总退水渠。
污水经粗格栅汇集至污水池，经潜污泵提升，汇流至两根DN2000mm 管道中分别送至南侧及北侧两处细格栅处。
细格栅入口处为DN800mm管道。
污水经过后，至沉砂池处理后，经一根DN2200mm管道引出至下一阶段继续处理。
两个沉砂池下方各有两路管道为自来水管和吸砂管，沙砾混水经吸砂管、砂泵引至砂水分离器处理。
所有管道设计均未给出壁厚。
本工程采用的支吊架形式详见给排水标准图S161四、施工准备（一）施工前期准备1、石家庄市污水治理项目SWW/C.3标段开工计划在2000年7月，至2002年6月止。
污水厂工艺流程
污水厂工艺流程污水处理是指将城市、工业、农村等地区产生的污水经过一定的处理工艺，使之符合环境要求的一种综合性工程。
污水处理工艺流程通常包括预处理、初级处理、中级处理和高级处理四个阶段。
下面将详细介绍污水厂的工艺流程。
首先是预处理阶段。
预处理是指对污水中的大颗粒杂质进行去除，以保护后续处理设备不受损坏。
预处理主要包括格栅除渣和沉砂池沉砂两个步骤。
格栅除渣是利用机械格栅对污水中的大颗粒杂质进行过滤，防止其进入后续处理设备。
沉砂池沉砂则是通过静置的方式让污水中的悬浮颗粒沉降到池底，以减少后续处理设备的负荷。
接下来是初级处理阶段。
初级处理是指对污水中的固体颗粒和悬浮物进行去除，以减少有机物的负荷。
初级处理主要包括沉淀池和流速调节池两个步骤。
沉淀池是通过加入絮凝剂使悬浮物聚集成大颗粒，然后通过沉淀的方式将其去除。
流速调节池则是通过减缓污水流速，使污水中的悬浮物沉淀到池底。
然后是中级处理阶段。
中级处理是指对初级处理后的污水进行进一步的有机物去除和氮、磷的去除。
中级处理主要包括好氧生物处理和厌氧生物处理两个步骤。
好氧生物处理是指将污水通过曝气设备进行通气，利用好氧微生物将有机物氧化分解。
厌氧生物处理则是指将污水在缺氧或无氧条件下进行处理，利用厌氧微生物将有机物分解。
最后是高级处理阶段。
高级处理是指对中级处理后的污水进行深度处理，使之符合排放标准。
高级处理主要包括深度过滤和消毒两个步骤。
深度过滤是指将污水通过过滤设备，去除其中的微生物和残余悬浮物。
消毒则是通过加入消毒剂对污水中的细菌进行杀灭，以确保排放水质符合要求。
综上所述，污水厂的工艺流程包括预处理、初级处理、中级处理和高级处理四个阶段，每个阶段都有其特定的处理工艺和设备。
通过这些工艺流程，污水可以得到有效处理，达到排放标准，保护环境，促进可持续发展。

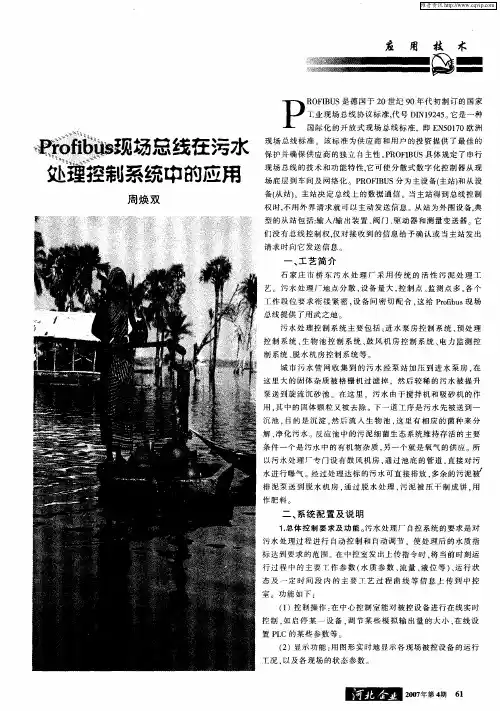

Profibus现场总线在污水处理控制系统中的应用
隧勉囝
２７第期 ６ ０年 ４ １ ０
维普资讯
应 用 技 术
■ 詈 一 — 馕 —
（ ）数 据 管 理 ： 据 不 同 运 行 参 数 的变 化 快 慢 和 重 要 程 ３ 依 干 问 题 ， 经 过 一 段 时 间 的调 试 运 行 。 现 问 题 并 及 时 地解 但 发
量 值 超 过给 定 范 围或 某 一 开 关 量 （ 电 机 启 停 、 门开 关 ） 如 阀 阀
型 的从 站 包 括 ： 入 ／ 出装 置 、 门 、 动 器 和 测 量变 送 器 。 输 输 阀 驱 它
周 焕 双
们 没 有 总 线 控 制 权， 对 接 收 到 的信 息 给 予 确 认 或 当 主 站 发 出 仅 请 求 时 向它 发 送 信息 。
一
、Hale Waihona Puke 工艺 简 介 石 家 庄 市 桥 东 污 水 处 理 厂 采 用 传 统 的 活 性 污 泥 处 理 工 艺 。污 水 处 理 厂 地 点 分 散 ， 备 量 大 ， 制 点 、 测 点 多 ， 个 设 控 监 各
度， 建立生产历史数据库 ， 存储生产原始数据 ， 供统计分析使
用 。 利 用 实 时 数 据 库 和历 史 数 据 库 中 的数 据 进 行 比 较 和 分 析 ， 出一 些有 用 的 经验 参 数 ， 利 于优 化 生 物池 的 准 闭环 控 得 有 制， 并把 一些 必 要 的参 数 和结 果显 示 到实 时 画面和 报表 中去 。 （ ）报警 功能 ： ４ 当某 一模 拟 量 （ 电 流 、 力 、 位 等 ） 如 压 水 测
排泥泵送到脱 水机房 ， 过脱 水处理 ， 泥被 压干制成饼 ， 通 污 用
作肥料 。
二 、 统 配 置 及 说 明 系
污水处理厂常用工艺资料讲解
污水处理厂常用工艺资料讲解（一）CASS处理技术CASS（Cyclic Activated Sludge System）工艺是近年来国际公认的处理生活污水及工业废水的先进工艺。
CCAS污水处理工艺对污水预处理要求不高，生物处理核心是CCAS反应池，除磷、脱氮、降解有机物及悬浮物等功能均在该池内完成，出水可达标排放。
其基本结构是：在序批式活性污泥法（SBR）的基础上，反应池沿池长方向设计为两部分，前部为生物选择区也称预反应区，后部为主反应区，其主反应区后部安装了可升降的自动撇水装置。
整个工艺的曝气、沉淀、排水等过程在同一池子内周期循环运行，省去了常规活性污泥法的二沉池和污泥回流系统；同时可连续进水，间断排水。
1.1工程概况污水处理厂建于某市东北角，建设规模为日处理污水2万立方米。
污水处理厂总平面布置：预处理区（粗格栅间、细格栅间、旋流沉砂池、初沉池）位于厂区的西部，污水处理区（CASS生化反应池）位于厂区北部，各处理单元按工艺流程由西南向东北布置。
污泥区（污泥脱水间）位于厂区的东部，生活区（综合楼）位于厂区的西南部。
1.2污水处理工艺流程及设备污水处理采用CASS反应池间歇式活性污泥法处理工艺；污泥处理采用离心污泥浓缩机浓缩脱水工艺。
污水处理工艺流程为：污水经粗格栅、污水提升泵房、细格栅、旋流沉砂池、初次沉淀池、CASS反应池、消毒池、排水泵房、鼓风机房处理后排放到安肇新河。
污泥处理工艺流程为：CASS反应池和初次沉淀池的污泥经污泥浓缩脱水处理后，泥饼外运。
1.3主要构筑物●构筑物总容积34006.62立方米。
其中：●粗格栅池720立方米，●细格栅池90 立方米，●旋流沉砂池（2座）26立方米，●初次沉淀池（2座）3100立方米，●CASS反应池（4座）28272立方米，●消毒池21.12立方米，●污泥池381.6立方米，●排水泵房池体195.9立方米，●中途提升泵站池体（4座）1200立方米。
1.4 CASS工艺4个阶段曝气阶段由曝气装置向反应池内充氧，此时有机污染物被微生物氧化分解，同时污水中的NH3-N通过微生物的硝化作用转化为NO3--N。
石家庄市桥东污水处理厂工艺简介
七、生物池
﹡除磷：
生物除磷过程则是在厌氧条件下，聚磷菌在压抑状态 下分解体内的多聚磷酸盐产生能量，并释放出磷酸盐维持 聚磷菌的代谢。在放出磷酸盐的同时，吸收水中部分有机 物用于形成体内PHB。 在好氧条件下，聚磷菌利用体内PHB及外界有机物产 生能量，将液相中的磷酸根吸收到体内。转变成聚磷。其 吸收磷量为放磷量的2～2.4倍，故称超量吸收。最后通过 剩余污泥的排除实现除磷的目的。
硝化菌硝化菌氨氮氨氮硝态氮硝态氮no3在好氧条件下产生的大量在好氧条件下产生的大量no3通过混和液回流到缺氧段在缺氧条件通过混和液回流到缺氧段在缺氧条件下反硝化细菌利用下反硝化细菌利用no3作为最终电子受体氧化水中有机物用于产能和作为最终电子受体氧化水中有机物用于产能和增殖
石家庄市桥东污水处理厂工艺 简介
郝秋霞
石家庄市桥东污水处理厂情况简介
• 石家庄市桥东污水处理厂位于栾城县楼底村西南，毗邻体
• • • •
育大街和总退水渠 厂区占地面积为540亩，南北长750米，东西宽480米 桥东污水处理厂的设计生产规模为日处理污水50万吨，收 水范围为京广铁路以东的城市污水，服务范围为95.95平 方公里 处理工艺采用AO脱氮工艺 从功能上分为四个区，即预处理区、污水处理区、污泥处 理区和办公区
内回流 ★原理： 我厂采用的是生物处理法中的AO法，这种处理方法不但对于水中的有机污 染物，同时，对于水中的氮、磷也有一定的去除效果。 ﹡去除有机污染物： 污水中的呈故态或胶体态的有机物被活性污泥所吸附或者更进一步的水解 酸化以至最后转化为无机物或生物体的一部分，溶解态的有机物被微生物 分解合成，从而被去除。
八、二沉池集配水井
★功 能:使二沉池进出水分配均匀，保证沉淀效果均匀。 回流污泥泵将二沉池排出污泥打回生物池缺氧段，保证生物 系统良好运行。 剩余污泥泵将污泥提升至污泥浓缩池。 ★类 型:半地下式钢筋混凝土结构，分为内外四环型式中间污泥泵房
5污水处理设施的建设运行与监督管理1
SBR处理系统的工作原理
CASS法
CASS法是SBR法的改进型，特点是占地小、运 行费用低、技术成熟、工艺稳定。CASS法是 在CASS反应池前部设置生物选择区，后部设 置可升降的自动滗水装置。
AO法
AO工艺法也叫厌氧好氧工艺法，A(Anacrobic)是厌氧段，用 与脱氮除磷；O(Oxic)是好氧段，用于除水中的有机物。 优点： 1）系统简单，运行费低，占地小 2）以原污水中的含碳有机物和内源代谢产物为碳源，节省 了投加外碳源的费用 3）好氧池在后，可进一步去除有机物 4）缺氧池在先，由于反硝化消耗了部分碳源有机物，可减 轻好氧池负荷 5）反硝化产生的碱度可补偿硝化过程对碱度的消耗
二、按处理程度分类
污水厂进水
现代污水处理技术，按处理程度划分， 可分为一级、二级和三级处理。
污泥处置
一级A出水
一级处理
主要去除污水中呈悬浮状态的固体污染物质，物理处理法大 部分只能完成一级处理的要求。经过一级处理的污水，BOD 一般可去除30%左右，达不到排放标准。一级处理属于二级 处理的预处理。
生物接触氧化池
结构包括池体，填料，布水装置，曝气装置。工作原理为： 在曝气池中设置填料，将其作为生物膜的载体。待处理的废 水经充氧后以一定流速流经填料，与生物膜接触，生物膜与 悬浮的活性污泥共同作用，达到净化废水的作用。 优点： 1）容积负荷高，耐冲击负荷能力强 2）具有膜法的优点，剩余污泥量少 3）具有活性污泥法的优点，辅以机械设备供氧，生物活性 高，泥龄短 4）能分解其它生物处理难分解的物质 5）容易管理，消除污泥上浮和膨胀等弊端
氧化沟法基本流程
2、生物膜法
石家庄桥东污水处理厂升级改造项目监理规划
石家庄桥东污水处理厂升级改造项目监理规划————————————————————————————————作者：————————————————————————————————日期：石家庄桥东污水处理厂升级改造项目监理规划一、编制依据1、该工程项目的审批文件。
2、与该工程项目相关的法律、法规、标准、设计文件、技术资料。
3、监理大纲、委托监理合同文件以及与该工程项目相关的合同文件。
二、工程项目概况（一）工程概况石家庄市桥东污水治理工程项目是河北省为改善城市环境、恢复生态平衡、营造宜居宜看城市、保证社会和经济可持续发展重要战略的省、市环保重点工程项目之一。
该工程位于石家庄市桥东区东南退水渠东侧，三环线以内楼底村西南，占地面积约36公顷，处理工艺为AO，日处理污水能力50万立方米。
石家庄桥东污水处理厂自2005年12月28日通水试运行至今，其实际处理水量低于原设计值，但对于污染物的去除，除SS指标由于种种客观原因未能实现较为理想状态，其余各项污染物指标的消减量指标均大于原设计值。
随着国家环境保护工作的不断深入进行和GB18918-2002《城镇污水处理厂污染物排放标准》的颁布实施，有必要对原污水处理厂进行部分改造，本次升级改造工程的建设是使桥东污水处理厂全面达到国家GB18918-2002的一级A排放标准。
1、粗格栅改造：更换粗格栅，并加盖保温厂房。
2、进水泵房：利用原有设施将进水泵房与粗格栅合建。
3、细格栅：利用原有设施，因除臭的需要，对细格栅渠进行加盖处理，对细格栅进行加罩处理。
4、曝气沉砂池：因除砂效果不理想，将原旋流沉砂池拆除，改建曝气沉砂池，与原细格栅衔接。
5、初沉池：利用原有设施。
6、初沉池集配水井及污泥泵房：利用原有设施，更换水泵或泥泵。
7、厌氧池：新建。
8、生物池：利用原有土建设施，重新布设曝气装置。
9、二沉池：利用原有设施。
10、二沉池集配水井及污泥泵房：利用原有设施，更换水泵或泥泵。
桥东、桥西污水处理厂介绍
石家庄市桥东污水处理厂石家庄桥东污水处理厂位于石家庄市区东南裕翔街东侧，南三环路以北，楼底村西南，占地面积为36hm2，目前桥东区污水处理厂已完成升级改造，污水处理能力为50万m3/d，污水处理厂采用A2O工艺，增加深度处理工艺（DN滤池+沉淀和滤布滤池）等，处理后出水部分作为中水回用，部分经总退水渠排入洨河。
设计进水水质指标为，COD≤750mg/L，SS≤320mg/L，BOD5≤300mg/L，NH3-N≤80mg/L，总氮≤110mg/L，T-P≤15mg/L。
污水处理厂出水水质为COD≤50mg/L，SS≤10mg/L，BOD5≤10mg/L,NH3-N≤5mg/L，总氮≤15mg/L，T-P≤0.5mg/L，满足《城镇污水处理厂污染物排放标准》（GB18918-2002）中一级A标准要求。
石家庄桥东污水处理厂现实际处理量为40万m3/d，该项目建设完成后新增排水量为218.2m3/d，石家庄桥东污水处理厂有接收该项目废水的能力。
石家庄桥东污水处理厂收水范围包括石家庄市桥东排水系统、长安排水系统和石津渠排水系统。
桥东排水系统范围包括京广铁路以东、青园街以西区域，收水面积约19平方公里。
长安排水系统由红星排水、体育大街排水、东部排水等主干管组成，现状收水面积为48平方公里。
石津渠北排水系统雨水利用地势自然排入石津渠，污水通过赵陵铺和石正路入红星排水管道，流向丰收路干管东明渠。
该项目处于石家庄桥东污水处理厂收水范围内，项目废水经处理达标后经市政污水管网排入石家庄桥东污水处理厂。
石家庄市桥西污水处理厂石家庄市桥西污水处理厂位于省会中华大街南端，收水范围为京广铁路以西，石津渠以南的桥西明干渠。
一期工程于1993年投产运行，设计规模为日处理废水16万吨，处理工艺采用传统活性污泥法，2012年一期改造工程开工建设，2013年8月改造升级完成，将原采用的传统活性污泥法，改为多点进水三段AO(厌氧好氧)组合处理工艺。
石家庄桥东污水处理厂三沟式氧化沟工艺设计
王者天下 建设家园 海纳百川1概况5* '淤I1.1 污水厂设计污水量51.2 设计水质51.3 水文、气象、工程资料61.3.1 水文资料61.3.2 气象资料61.3.3 工程地质资料61.3.4 污水进厂干管资料61.3.5其它62城市污水处理方案的确定72.1 确定处理方案的原则72.2常见的水处理方案工艺对比72.2.1 我国污水处理工艺的现状72.2.2污水处理工艺流程方案的介绍与比较2.3 具体工艺流程的确定162.4 主要构筑物的选择172.4.1格栅172.4.2 进水闸井172.4.3 污水泵房172.4.4沉砂池182.4.5氧化沟192.4.6消毒202.4.7 计量设施202.4.8 浓缩池212.4.9 污泥脱水213城市污水处理系统的设计（一）223.1 进水闸井的设计223.1.1 污水厂进水管的设计223.1.2 进水闸井工艺设计223.1.3 启闭机的选择233.2 进水格栅间的设计243.2.1 设计参数243.2.2 中格栅的设计计算253.2.3 格栅选择283.3 细格栅的设计293.3.1 设计参数293.3.2 细格栅的设计计算293.3.3 格栅的选择323.4 污水泵房的设计323.4.1 一般规定323.4.2 选泵参数计算323.4.3选泵333.4.4 吸、压水管路实际水头损失的计算34 3.4.5集水池353.4.6水泵机组基础的确定和污水泵站的布36置3.4.7 泵房高度的确定373.4.8 泵房附属设施及尺寸的确定4城市污水处理系统的设计（二）4.1 沉砂池404.1.1 沉砂池的类型404.1.2 曝气沉砂池的404.2氧化沟• 444.2.1概述444.2.2设计参数474.2.3设计计算474.3消毒534.3.1消毒的注意事项534.3.2液氯消毒的设计计算534.3.3加氯机的选择544.3.4氯瓶的选择544.3.5加氯间应采取下列安全措施4.4接触池554.4.1设计参数554.4.2.设计计算554.5计量槽564.5.1设计参数564.5.2设计计算564.5.3计量槽的选择575污泥系统处理工艺设计585.1 工艺流程的选择585.1.1概述585.1.2 处理工艺流程选择585.1.3污泥处理流程585.2 污泥泵房585.2.1 剩余污泥量585.2.2 选污泥泵595.2.3 污泥泵房集泥池595.2.4泵房的布置595.3 浓缩池的设计595.3.1概述595.3.2 设计参数595.3.3 设计计算605.4贮泥池及提升污泥泵615.4.1贮泥池615.4.2污泥泵的选择625.5污泥脱水机房625.5.1概述625.5.2选择压滤机625.5.3 脱水机房的布置6338 40546 构筑物的计算646.1 鼓风机房646.1.1概述646.1.2 鼓风机房的布置646.2 配水井的计算646.3 厂内给水排水以及道路657 污水厂总体布置667.1概述667.2 平面布置667.2.1 平面布置的一般原则667.2.2 布置方式667.2.3 平面布置的内容677.3 高程布置677.3.1水处理厂高程布置考虑事项67 7.3.2 污水厂高程布置677.3.3 构筑物间的确定687.3.4 计算方法707.4 平面布置717.5 厂区竖向布置718 电仪表与供热系统设计738.1 变配电系统738.2 仪表的设计738.2.1 设计原则738.2.2 监测内容738.2.3 供热系统的设计739 工程概预算及运行管理749.1定员749.1.1 定员原则749.1.2 污水厂人数定员749.2 工程概算749.2.1概述749.2.2 水厂的工程造价749.2.3 污水处理成本计算769.3 安全措施779.4 污水厂运行管理779.5 污水厂运行中注意事项771.1污水厂设计污水量已知平均流量Q=8 万吨/天=80,000 m3/d=925.926L/s=0.926m7s 已知日变化系数心=1.280，查手册5得总变化系数K z=1.3, 则：最高日污水量：5 3Q d=QXK d=80000 >1.280=1.02400 W5m3/d=1185.19L/s最咼日最咼时污水量：3Q h=QXK z=80000 >.3 =1203.704L/s=1.204m3/s详细情况如表1-1所示:表1-1污水水量计算1.2设计水质进出水水质如表1-2所示：表1-2污水厂进出水水质1.3水文、气象、工程资料1.3.1 水文资料(1)排入水体河流最小流量29.5m3/h,流速0.6m/s，水位标高282m；(2)河流最高水位时流量45 m3/h，流速0.75m/s,水位标高284m；(3)河流常水位时流量37m3/h,流速0.65m/s,水位标高283m；1.3.2 气象资料(1)气温：年平均13C，夏季平均33C，冬季平均—6C；(2)年平均降雨量:630mm；(3)年平均冰冻期60 天。
污水处理工艺流程介绍
污水处理工艺流程介绍
《污水处理工艺流程介绍》
污水处理是指将生活污水、工业废水、农村污水等通过一系列工艺流程进行处理，最终达到排放标准或者回收再利用的目的。
污水处理工艺流程包括预处理、初级处理、中级处理和高级处理等阶段。
预处理阶段通常包括格栅预处理、砂沉箱预处理和调节池预处理等工艺。
格栅预处理主要是通过格栅将污水中的大颗粒杂质过滤掉。
砂沉箱预处理是通过砂沉箱使污水中的沉淀物沉降并去除。
调节池预处理则是通过调节池对流量和水质进行调节。
初级处理阶段包括沉淀处理和厌氧处理等工艺。
沉淀处理主要是通过沉淀池使污水中的悬浮物和部分有机物沉淀。
厌氧处理是将污水中的有机物经过厌氧发酵产生沼气，同时使部分有机物发生分解。
中级处理阶段包括曝气生化处理和流动床生物反应器等工艺。
曝气生化处理是将污水通过曝气池加氧与微生物共同分解有机物。
流动床生物反应器则是借助填料上的生物膜进行去除有机物并提高污水中的氮、磷除去效率。
高级处理阶段包括深度处理和膜分离等工艺。
深度处理是对中水进行进一步的过滤和吸附处理，使出水质量更高。
膜分离则是通过膜技术对污水进行进一步的固液分离和颗粒物去除。
通过上述工艺流程，污水在经过逐级处理之后，最终达到排放标准或者可再利用的水质要求。
污水处理工艺流程的不断完善和创新，将在环境保护和资源回收方面发挥越来越重要的作用。
石家庄桥东污水处理厂三沟式氧化沟工艺设计
关键参数和控制策略
控制策略：根据水质、水量 变化调整运行参数，确保出 水达标排放
关键参数：氧化沟容积、停 留时间、污泥负荷等
自动化控制：采用先进的自 动化控制系统，实现工艺过
程的精确控制
运行管理：加强设备维护和 人员培训，提高运行效率和
管理水平
调试和运行经验总结
调试过程：介绍调试的步骤、方法及遇到的问题
添加标题
环保效益分析：三沟式氧化沟工艺在石家庄桥东污水处理厂运行过程中对环境的影响，包括减少污 染物的排放、改善水质等方面的效果。
添加标题
经济性分析：三沟式氧化沟工艺在石家庄桥东污水处理厂运行过程中的经济效益，包括处理成本、 运行费用等方面的比较和分析。
运行维护和管理经验分享
运行维护：定期检查设备运行状况，及时发现并解决问题 安全管理：加强员工安全培训，确保生产安全 环保管理：严格控制污水排放标准，确保达标排放 经验分享：总结运行维护和管理经验，为其他污水处理厂提供借鉴
石家庄桥东污水处理厂三沟式 氧化沟工艺设计
汇报人：
单击输入目录标题
石家庄桥东污水处理厂概述 三沟式氧化沟工艺原理 石家庄桥东污水处理厂三沟式氧化沟工艺设计 三沟式氧化沟工艺在石家庄桥东污水处理厂的应用效 果 结论和建议
添加章节标题
石家庄桥东污水处理厂概述
污水处理厂地理位置
石家庄市地理位置
周边环境及交通情况
• 我正在写一份主题为“石家庄桥东污水处理厂三沟式氧化沟工艺设计”的PPT,现在准备介绍“三沟式氧化沟工 艺的优点和缺点”,请帮我生成“三沟式氧化沟工艺的优缺点”为标题的内容
• 三沟式氧化沟工艺的优缺点
• 优点：处理效果好，运行稳定，维护方便，节能环保等 • 缺点：设备较多，投资较大，运行管理要求高等
城市污水处理厂生物气应用安全性分析
