用于箱拱拱肋现浇施工的复合式系统支架关键技术
拱肋现浇支架施工方案

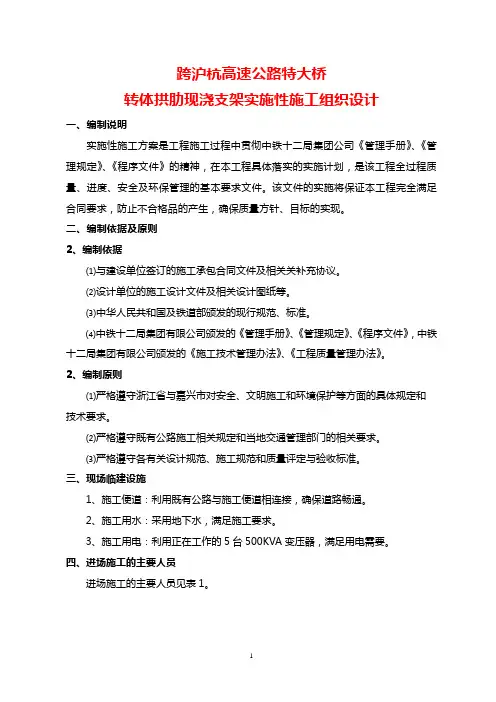

跨沪杭高速公路特大桥转体拱肋现浇支架实施性施工组织设计一、编制说明实施性施工方案是工程施工过程中贯彻中铁十二局集团公司《管理手册》、《管理规定》、《程序文件》的精神，在本工程具体落实的实施计划，是该工程全过程质量、进度、安全及环保管理的基本要求文件。
该文件的实施将保证本工程完全满足合同要求，防止不合格品的产生，确保质量方针、目标的实现。
二、编制依据及原则2、编制依据⑴与建设单位签订的施工承包合同文件及相关关补充协议。
⑵设计单位的施工设计文件及相关设计图纸等。
⑶中华人民共和国及铁道部颁发的现行规范、标准。
⑷中铁十二局集团有限公司颁发的《管理手册》、《管理规定》、《程序文件》，中铁十二局集团有限公司颁发的《施工技术管理办法》、《工程质量管理办法》。
2、编制原则⑴严格遵守浙江省与嘉兴市对安全、文明施工和环境保护等方面的具体规定和技术要求。
⑵严格遵守既有公路施工相关规定和当地交通管理部门的相关要求。
⑶严格遵守各有关设计规范、施工规范和质量评定与验收标准。
三、现场临建设施1、施工便道：利用既有公路与施工便道相连接，确保道路畅通。
2、施工用水：采用地下水，满足施工要求。
3、施工用电：利用正在工作的5台500KVA变压器，满足用电需要。
四、进场施工的主要人员进场施工的主要人员见表1。
主要人员表表1五、进场施工的主要机具设备进场施工的主要机具设备见表2。
主要机具设备表表2六、工期安排计划2009年10月10日开工，2009年12月12日完成。
七、总体施工方法拱肋现浇支架采用满堂式碗扣式脚手架。
基础钻孔桩、CFG桩、级配碎石褥垫层复合地基，复合地基上设臵50cm厚钢筋混凝土地基板；支架顶端采用碗扣式可调顶托调整高度，顶托上铺设方木做为横向和纵向分配梁。
根据拱肋实际截面形式，支架共划分为12个区域，纵向立杆间距分为30cm和60cm，横向立杆间距分为30cm、60cm、90cm，步距分为60cm、120cm形式布臵。
现浇钢筋砼箱形拱桥拱圈施工技术
现浇钢筋砼箱形拱桥拱圈施工技术发布时间：2021-12-20T04:41:07.894Z 来源：《防护工程》2021年26期作者：赵鹏飞[导读] 拱桥指的是在竖直平面内以拱作为结构主要承重构件的桥梁，拱桥施工方法上有中小跨径拱桥以预制拱肋为拱架，少支架施工为主，或采用悬砌方法;大跨径拱桥则采取纵向分条，横向分段，预制拱肋，无支架吊装，组合拼装与现浇相组合等施工方法，施工方法较多，但施工的难度也极大，对施工方案的选择非常重要。
本文因地制宜，修筑围堰筑坝平台，缩小施工难度，对同类桥梁的施工具有一定的指导意义。
中国水利水电第九工程局有限公司贵州贵阳 550000【摘要】：拱桥指的是在竖直平面内以拱作为结构主要承重构件的桥梁，拱桥施工方法上有中小跨径拱桥以预制拱肋为拱架，少支架施工为主，或采用悬砌方法;大跨径拱桥则采取纵向分条，横向分段，预制拱肋，无支架吊装，组合拼装与现浇相组合等施工方法，施工方法较多，但施工的难度也极大，对施工方案的选择非常重要。
本文因地制宜，修筑围堰筑坝平台，缩小施工难度，对同类桥梁的施工具有一定的指导意义。
【关键词】：大跨径拱桥支架拱圈现浇施工监测1.工程概况马湖大桥位于安顺镇宁县城西南马湖湖畔，与现贵黄公路马湖大桥拼接，跨越马湖水库而设，全长145.26 m，桥宽23.5m，桥梁中心桩号：AK5+897.067。
新建桥梁桥跨布置为13.65m（钢筋混凝土空心板）+94.5钢筋混凝土箱型拱+13.65m（钢筋混凝土空心板）。
主跨采用94.5m钢筋混凝土箱型拱，矢跨比为1/7，净矢高13.5m，拱圈为单箱五室断面，宽度19.05m，高度1.85m。
桥拱跨度大、拱圈宽，且位于马湖水库内。
地震烈度为基本烈度Ⅵ度，按Ⅶ设防，地基不均匀沉降考虑为5mm，设计基准年为100年，安全等级为一级，桥梁结构重要系数为1.1。
新建马湖大桥桥下水深约为5.7m，探测水下淤泥少，水底面几乎为平整的。
马湖水库溢洪道道口底板高程为1361.555，水库水位常年在溢洪道底板高程下20～50cm。
(90+200+90)m连续刚构拱桥拱肋施工关键技术
工程建设（90+200+90）m连续刚构拱桥拱肋施工关键技术马朝旭，万明（中国铁路设计集团有限公司土建工程设计研究院，天津300308）摘要：新建南昌经景德镇至黄山铁路跨越昌江桥梁为（90+200+90）m预应力混凝土连续刚构拱桥，主梁采用挂篮悬臂浇筑施工。
对我国部分铁路连续刚构拱桥拱肋施工方案进行研究，在此基础上制定“桥面矮支架拼装+整体竖转就位”和“桥面矮支架拼装+跨中拱肋整体提升”2种拱肋施工方案。
经有限元分析计算，对2种拱肋施工方案的条件、工期、用钢量等进行对比。
结果表明，“桥面矮支架拼装+跨中拱肋整体提升”的施工方案可满足工程结构安全和工期要求。
关键词：高速铁路；连续刚构拱桥；拱肋；竖转施工；整体提升中图分类号：U445文献标识码：A文章编号：1001-683X（2022）05-0068-05 DOI：10.19549/j.issn.1001-683x.2022.01.14.0021工程概况1.1主桥结构新建南昌经景德镇至黄山铁路在景德镇市跨越昌江，桥位处地势平缓开阔，为丘陵地貌；跨越处河道宽约260m，规划为Ⅲ级航道，按照防洪评价及通航论证要求，设计采用（90+200+90）m连续刚构拱桥跨越昌江。
刚构墩为普通钢筋混凝土结构，双肢薄壁墩中心间距6.4m，壁厚2.0m。
主梁全长381.5m，支点至梁端0.75m，采用单箱双室、变高度、直腹板箱形截面，梁高5.0～11.5m，梁底下缘按二次抛物线变化，主梁顶宽13.2～15.9m、底宽10.8m。
拱肋采用竖直平行钢管混凝土哑铃拱，拱肋中心距11.9m，计算跨度200m，矢跨比f/L=1/5，拱肋立面矢高40m，拱肋采用二次抛物线，拱肋高3.3m。
拱肋间设置11道桁架式横撑，横撑为空钢管。
吊杆采用整束挤压钢绞线，吊杆纵向间距9.0m，共设20对纵向双吊杆。
吊杆上端穿过拱肋，锚于拱肋上缘张拉底座；下端锚于吊点翼缘与腹板相交处固定底座，箱梁对应各吊杆处设置吊点横梁。
超大跨度钢箱拱桥拱肋拼装提升及精确合拢施工工法
超大跨度钢箱拱桥拱肋拼装提升及精确合拢施工工法超大跨度钢箱拱桥拱肋拼装提升及精确合拢施工工法一、前言随着社会经济的发展，交通建设也在不断进步。
超大跨度钢箱拱桥作为一种新型的桥梁结构，具有承载能力强、施工周期短、使用寿命长等优点，受到了广泛关注。
本文将介绍一种针对超大跨度钢箱拱桥的拱肋拼装提升及精确合拢施工工法。
二、工法特点该工法的特点是通过提前制造好的拱肋段进行拼装提升，然后利用特殊的装拱机将拱肋段精确合拢，最终完成整个桥梁的施工。
相比传统的施工方法，这种工法具有施工速度快、施工质量高等优点。
三、适应范围该工法适用于超大跨度钢箱拱桥，特别适用于需要加快施工速度和提高施工质量的情况。
四、工艺原理该工法主要通过以下工艺原理实现高效施工：1. 拱肋预制：提前在工厂将拱肋段进行预制，确保质量和尺寸的准确性。
2. 拱肋拼装提升：使用大型起重设备将预制好的拱肋段进行提升并按照设计要求进行拼装。
3. 精确合拢：采用特殊的装拱机将拱肋段进行精确合拢，确保拱桥结构的稳定和完整性。
五、施工工艺1. 准备工作：搭建施工现场，并验证施工方案的可行性。
2. 拱肋预制：将拱肋段在工厂进行预制，包括焊接、防腐处理等工艺步骤。
3. 拱肋拼装提升：使用起重设备将预制好的拱肋段进行提升，并按照设计要求进行拼装。
4. 精确合拢：使用装拱机将拱肋段进行精确合拢，确保每个拱肋段之间的连接紧密且准确。
5. 其他施工工艺：包括桥面砼浇筑、防护层施工等。
六、劳动组织为了保证施工效率和质量，需要合理组织施工人员和分工，确保每个环节的操作安全且精确。
七、机具设备该工法所需的机具设备主要包括起重设备、装拱机、焊接设备等。
这些设备需要符合国家标准，并且经过合格的检测和验收。
八、质量控制为确保施工过程中的质量达到设计要求，需要采取以下质量控制措施：1. 施工材料抽检：对采购的施工材料进行抽检，确保质量达标。
2. 施工现场监控：对施工现场进行全面监控，及时发现和解决质量问题。
阳湖大桥钢箱系杆拱有支架拱肋施工技术
【】刘 震 ． 土保 持 监测 技 术【 ． 京 ： 中国 大地 ５ 水 Ｍ】 北
出 版 社 ．２ ０ ． ０ ３
土保持 监测 【 ． 通节 能 与环 保 ，２ ０ ，（ ） １ Ｊ 交 】 ０ ０ ２ ：２ —
２ ２．
［】侯 琳 ，康 博 文 ， 彭 鸿 ． 速 公 路 建 设 土 壤 流 失 ６ 高
ห้องสมุดไป่ตู้
进行 加强 。系 杆拱 桥是 长 ｌＯ Ｏ ｍ左右 一跨 跨河 （ 免 避
水 中 墩 施 工 ） 城 市 景 观 桥 梁 比较 合 理 的 选 择 ， 的 也将 是一种 趋势 。
担拱 的水平推 力 ，利用拱 的刚度对 主梁梁 体 的弯矩
『】梁 勇 旗 ，张 昊 ， 司 青 梅 ． 速 公 路 建 设 工 程 水 ｌ 高
Ｋｅ ｗｏ ｄｓ：ｔｅ ａ ｃ ｂｒｄ ｅ； ａ ｃ ｒｂ ｎ ｔｌａｉ ｎ；ｃ ｎ ｔ ｃ ｉｎ ｅ ｈ ｏｏ ｙ ｙ ｒ ｉｄ ｒｈ ｉｇ ｒ ｈ ｉ ｉ ｓａｌ ｔ ｏ ｏ ｓｒ ｔｏ ｔ ｃ ｎ ｌ ｇ ｕ
１ 引 言 系 杆 拱 桥 以 梁 式 桥 为基 体 ，通 过 系 梁 （ 梁 ） 纵 承
（ １ ：３ — ３ １） ２ ３ ．
水利 水 电出版社 ．２ ０ ． ０５ ［】水利 部 水 土保 持监 测 中心． 土 保 持 监测 技 术 ４ 水
指 标 体 系 ［ ． 京 ： 中 国 水 利 水 电 版 社 ．２ ０ ． Ｍ１北 ０６
作 者 简 介 ： 陈 宗 伟 （９ ２ ） 男 （ １７ 一 ， 汉族 ） ，河 南省 禹州 市 人 ，
高 级 工程 师 ，主 要从 事 公 路 水 土保 持 方 面 的研 究。
收 稿 日 期 ：２ １ — ２ ２ ００ ０ — ６
箱型拱桥主拱圈悬拼拱架现浇施工关键技术研究

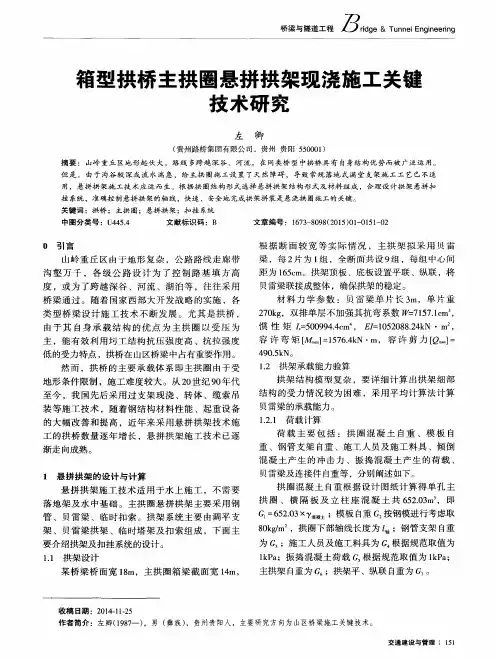

某桥 梁桥面宽 １ ８ ｍ，主拱圈箱梁截 面宽 １ ４ ｍ，
收 稿 日期 ：２ ０ １ ４ — １ １ － ２ ５
作者 简介 ：左卿 （ １ ９ ８ ７ 一） ，男 （ 彝族） ，贵 州贵 阳入 ，主要研究方 向为 山区桥梁施工 关键技术 。
交通建设与管理 ：１ ５ １
州ｇ ｅ＆ Ｔ ｕ ｎ ｎ ｅ ｌ Ｅ ｎ ｅ ｅ ｒ ． ｎ ｇ桥梁 与隧舡
桥 梁 与 隧虹
程
召州 ｇ ｅ ＆ Ｔ ｕ ｎ ｎ ｅ Ｉ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｇ
箱型拱桥 主拱 圈悬拼拱 架现浇 施工关键 技 术 研 究
左 卿
（ 贵州路桥 集团有限公司 ，贵州 贵 阳 ５ ５ ０ ０ ０ １ ） 摘 要 ：山岭重 丘 区地 形起伏 大 ，路 线 多跨越 深谷 、河 流 ，在 同类桥 型 中拱桥 具有 自身结构优 势 而被 广泛运 用。
重 、钢管支架 自重 、施工人员及施 工料具 、倾倒 混 凝 土 产 生 的 冲 击 力 、振 捣 混 凝 土 产 生 的 荷 载 、
贝 雷梁及 连 接件 自重 等 ，分别 阐述 如下 。
１ 悬 拼拱 架 的设 计与 计算
悬 拼 拱 架 施 工 技 术 适 用 于 水 上 施 工 ，不 需 要 落 地 架 及 水 中 基 础 。主 拱 圈悬 拼 拱 架 主 要 采 用 钢
桥 梁 通 过 。 随 着 国家 西 部 大 开 发 战 略 的 实 施 ，各
ห้องสมุดไป่ตู้
距为 １ ６ ５ ｃ ｍ。拱 架顶 板 、底 板 设置 平 联 、纵联 ，将 贝雷 梁联 接成 整体 ，确保拱 架 的稳 定 。 材料 力 学参 数 ：贝雷 梁单 片长 ３ ｍ，单 片 重 ２ ７ ０ ｋ ｇ ，双 排 单层 不 加 强 其 抗 弯 系数 Ｗ＝ ７ １ ５ ７ ． １ ｃ ｍ ，
大跨度连续梁拱组合结构拱肋安装施工关键技术
1引言连续梁拱组合结构具有良好的跨越能力和承载能力[1],得到了越来越广泛的应用。
苏日红[2]结合某箱-桁梁斜拉桥的施工重难点,分析了其拼装误差,提出了科学可行的解决方案;舒大勇等[3]针对金安金沙江大桥钢桁梁安装的施工难点和安全隐患,分析了钢桁梁拼装、吊装及刚接等的关键施工技术,为后续钢桁梁安装积累了经验。
本文通过规范化施工及精细化监控量测,使大跨度连续梁拱组合结构拱肋安装更为安全可靠。
2工程概况南昌至景德镇至黄山铁路工程CJHZQJX -4标鄱阳湖特大桥,在DK235+987处跨越信江东支,交叉角度57°22′,设计采用90m+180m+90m 连续梁拱跨越。
钢管拱施工时梁面作业空间小,跨度较大,拱顶距离地面较高,跨信江河流风险大,因而对拱肋弦管端部变形及拱肋安装精度要求较高。
其主梁截面的主要特点包括:采取单箱双室的设计,高度不等,箱形为直腹板,中支点位置的梁高11m ,边跨直线段的长度与高度分别为11.3m 和5m ,跨中直线段上,梁长和梁高分别为21m 与5m ,在拱轴线与梁底下缘区域都采取二次抛物线的形式。
在该桥的拱肋采用钢管混凝土的结构形式。
在其拱轴线上,预拱度值取81mm ,同时,其施工矢高取36.081m 。
所设计的拱肋截面是等高哑铃形状,高3.1m ,由2根弦管共同构成拱肋,而且通过钢缀板实现弦管的相互连接,在拱肋弦管以及缀板当中充填微膨胀C55混凝土。
拱肋横向距离是11.9m ,以空钢管作为横撑,在其内部不充填混凝土,在不同的弦管之间通过厚16mm 的钢缀板进行连接,采用的拱管半径为0.55m 。
在每一榀拱肋上,吊杆共计18根,其分别对应同编号的吊杆,除了第一根吊杆和原点间距取13.5m 以外,其他的各个吊杆间距都取9.0m 。
3施工方法3.1施工步骤鄱阳湖特大桥90m+180m+90m 连续梁拱钢管拱施工采用场内分段加工,运输至施工现场后,现场在桥面上安装钢管支架,再利用桥面上的汽车吊分3个阶段拼装,其跨度为24.319m+0.883m (合龙段)+122.001m+0.883m (合龙段)【作者简介】符颖丽（1975~），女，辽宁兴城人，高级工程师，从事交通工程研究。
拱肋施工创新技术优秀做法
拱肋施工创新技术优秀做法拱肋施工是一种常用于建筑物和桥梁等工程的施工方法，它能够有效地提高结构的稳定性和承载能力。
在长期的实践中，人们逐渐总结出一些拱肋施工的创新技术和优秀做法，下面将对其中几种进行介绍。
一、预制拱肋技术传统的拱肋施工一般需要现场浇筑混凝土，工期长、效率低，而且受到施工环境的限制较大。
而预制拱肋技术则能够有效地解决这些问题。
预制拱肋是在工厂或专门的预制场地进行制作，制作好后再运到施工现场进行安装。
这种技术能够大大缩短施工周期，提高施工效率，并且能够在工厂中进行严格的质量控制，确保拱肋的强度和稳定性。
二、高性能混凝土的应用拱肋承载结构的强度要求较高，传统的混凝土在承载能力上有一定的限制。
而高性能混凝土的应用则能够有效提升拱肋的强度和耐久性。
高性能混凝土的特点是强度高、耐久性好、抗裂性能好，能够满足拱肋施工对混凝土的高要求。
通过采用高性能混凝土，能够提高拱肋的承载能力和抗震能力，确保结构的稳定性和安全性。
三、模板支架系统的优化在拱肋施工中，模板支架系统起到了重要的作用。
优化模板支架系统的设计能够提高施工效率和施工质量。
传统的模板支架系统一般采用钢模板和木模板，安装和拆除过程中比较繁琐，而且使用寿命较短。
现在，人们普遍采用钢铝合金模板和塑料模板来替代传统的模板材料。
钢铝合金模板具有重量轻、使用寿命长、拆卸方便等优点，能够大大提高施工效率。
塑料模板具有重量轻、拆卸方便、耐腐蚀等优点，能够减少模板的使用量和施工成本。
四、施工机械化与自动化随着科技的发展，施工机械化和自动化程度不断提高，拱肋施工也不例外。
传统的拱肋施工大多依靠人工操作，效率低下。
而采用施工机械化和自动化的方式能够提高施工效率和质量。
例如，采用塔吊、施工升降机等机械设备可以大大减少人工搬运和安装的工作量，提高施工效率。
而采用激光测量和自动控制系统可以实现施工的自动化，提高施工的准确性和稳定性。
总之，拱肋施工创新技术的应用能够提高施工效率、提升结构的稳定性和安全性。
腾冲县龙川江大桥箱形拱肋施工技术方案
交通建设
腾 冲县龙 川江大桥 箱形拱肋施工技 术方案
海 帅 （ 云南圣迪交通工 程有限公司， 云南 昆 明６ ５ ０ ０ ０ ０ ）
【 摘 要】 桥梁建设作 为国家基础设施建 设项 目￣－ －， 其施 工质量 是整个工程建设 的根本所在 ， 而施工技术方案和施工技术水平又是决定着该
进行编号 。
１ ０ ｃ ｍ， 横向连接为箱型截面． 高度 与 拱 肋 同高 。拱 圈 采 用 预 制 吊装 方 法 施 工 ， 单 箱 分 ５段 预 制 安 装 ． 全桥 拱箱共 ２ ０个 吊装 节段 ， 拱箱节段 最大净重量 Ｇ ＝ ４ ０ ｔ 。拱 箱 节 段 全 部 吊装 完 成 ， 接 头 焊 接 完毕 后 ， 浇 筑拱 肋 间横 撑 ． 整体化总体布置 ： 根 据 龙 川 江 大桥 实 际 地 形 特 点 ． 确 定 吊装 索跨
对 不规 范 的 地 方进 行 校 正 ： 对 吊装 段 拱 箱尺 为２ ０ ０ ｍ。 腾 冲岸 塔 架设 于距 桥 台 台尾 ２ ５ ｍ处 ， 塔 架 中 心桩 埋 件 严 格 的检 查 ． 确保 预审 ｌ 施 工质量 ； 认 真 检 查 吊 装 系统 ， 并 对其 号为 Ｋ ５ ＋ ７ ｌ ９ ． ｏ ０ 古银 杏 园岸塔 架设 于距 ５ ＃桥 台 台尾 １ ５ ｍ 寸进 行 检 查 ， 进 行 严 格 的试 吊操 作 ， 尤 其 要 注 意 其 承 重 能 力 的检 测 。 处， 塔 架 中心 桩 号 为 Ｋ ５ ＋ ９ １ ９ ． Ｏ ０ 。 在腾 冲 岸塔 架后 布 设 纵 向 长 拱肋安装 ： 实践 中 ， 每 个 肋 可 以 分 成 ５段 进 行 吊装 操 作 ． ５ ０ ｍ横 向宽 ２ ０ ｍ拱肋预制场 ． 顺 桥 向 布 置 拱 箱 预 制 底模 ５个 ．
150m跨钢筋混凝土箱型拱肋预制施工关键技术
150m跨钢筋混凝土箱型拱肋预制施工关键技术作者：王德安来源：《科协论坛·下半月》2013年第01期摘要：通过四川内江四美大桥150m跨箱型拱施工实践，介绍钢筋混凝土箱型拱肋预制的施工方案及施工工艺，总结施工中需要注意的几个关键技术，为今后类似工程作为参考。
关键词：150m 钢筋混凝土箱型拱预制关键技术中图分类号：U443 文献标识码：A 文章编号：1007-3973（2013）001-029-021工程概况四美大桥是四川省内江至资中段国道321线上一座箱型拱桥，位于内江市境内跨越沱江河流，全桥长397.98m，四美大桥主桥为1孔150m的钢筋混凝土箱形上承式拱桥，拱轴线为悬链线，矢跨比f/L=1/6，拱圈高2.3米，半幅拱圈由7片1.5米拱拱箱组成10.5米宽拱圈，拱上构造采用排架立柱和16孔-10米空心板组成，主拱桥台为重力式桥台，施工采用无支架缆索吊装施工工艺。
2拱箱预制方案根据现场施工条件在桥梁3#墩及4#墩之间设置预制场，场内进行腹板及横隔板预制，并进行拼装，然后采用1台龙门吊进行横移拱箱至缆索吊装区域，由缆索吊机起吊就位拼装。
3拱箱预制施工中几个施工关键技术3.1拱箱预制台座线形控制在拱箱的预制施工中，拱箱预制完成后拼装完成后的拱圈线形是拱箱预制的一个关键性控制指标，在本项目中如何将150m跨径的拱圈分成7段精确放样到预制台座上直接影响最终拱箱的线形。
3.1.1预制场台座布置根据现场情况，拱圈分成7段，故预制场内设置7个预制台座，并排布置，每个台座周转14次，采用C30砼，表面压光。
由于最重的拱箱为70T，故场内设置80T龙门吊1台，上设置两台天车，在预制完一片拱箱后，由龙门吊横向移梁至存梁场（见图2）。
由以上各公式可求得拱腹各点坐标，再根据设计要求，将拱顶预拱度按照推力影响线分配于各点，将图形在CAD中作出并按设计分段，通过CAD旋转命令将各段拱箱拱弦旋转至水平，最终求得的拱腹坐标及为预制胎座的顶面坐标。
支架复合式支点无级调整、拱段现场测切嵌填合龙
支架复合式支点无级调整、拱段现场测切嵌填合龙支架复合式支点无级调整、拱段现场测切嵌填合龙随着建筑结构设计的不断发展和建设规模的不断扩大，对于大跨度建筑的需求越来越多。
在大跨度建筑中，拱桥工程是一种重要的形式，它不仅可以有效地承载车辆和行人的重量，还能够提供美观的景观效果。
然而，在搭建拱桥时，我们常常会面临支架的复合式支点无级调整和拱段现场测切嵌填合龙等难题。
首先，我们来探讨支架的复合式支点无级调整。
支架是拱桥建设中至关重要的一环，它承载着拱段的重量，并将重力传递到地基上。
然而，由于地基的不均匀性和地质条件的复杂性，支架在实际施工中往往会遇到高低差、倾斜度等问题，这就需要对支架进行调整，使其能够适应不同的地形条件。
传统的支架调整方式主要依靠手工操作，操作繁琐且耗时，同时调整的精度有限。
因此，需要研发一种复合式支点无级调整的新型支架，以解决这一难题。
复合式支点无级调整的支架采用了现代科技手段，实现了支架的精确调整。
首先，在支架的底部装配了传感器和执行机构，传感器能够实时感知支架的倾斜度和高低差，并将数据传输给控制系统。
控制系统根据传感器的反馈信号，通过执行机构调整支点高度和倾斜角度，以实现对支架的无级调整。
同时，控制系统还能根据地质条件的不同，选择不同的支点调整方案，从而提高调整的准确性和精度。
接下来，我们来讨论拱段现场测切嵌填合龙技术。
在实际的拱桥工程中，拱段之间需要进行测切嵌填合龙工作，以保证拱桥的结构稳定性和安全性。
传统的测切嵌填合龙工作通常需要依靠人工操作，存在工作量大、效率低等问题。
因此，需要研发一种现场测切嵌填合龙的新技术，以提高工作效率和准确性。
现场测切嵌填合龙技术利用了激光测量和自动化设备，实现了对拱段的精确测量和切割。
首先，利用激光器对拱段进行扫描测量，获取拱段的形状和尺寸数据。
然后，根据测量数据，通过自动化设备对拱段进行切割，以使其符合设计要求。
最后，将切割好的拱段进行嵌填合龙，使其与相邻拱段无缝连接。
一种桥梁拱肋整体提升安装的方法[发明专利]
![一种桥梁拱肋整体提升安装的方法[发明专利]](https://img.taocdn.com/s3/m/925874b170fe910ef12d2af90242a8956becaa35.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610596734.X(22)申请日 2016.07.27(71)申请人 中铁上海工程局集团有限公司地址 200346 上海市静安区江场三路278号申请人 中铁上海工程局集团第五工程有限公司(72)发明人 唐俊 何鹏 高剑峰 慈俊 (74)专利代理机构 南宁东智知识产权代理事务所(特殊普通合伙) 45117代理人 巢雄辉 汪治兴(51)Int.Cl.E01D 21/00(2006.01)(54)发明名称一种桥梁拱肋整体提升安装的方法(57)摘要本发明公开了一种桥梁拱肋整体提升安装的方法，包括以下步骤：将拱肋分为两个边段拱肋和一个中段拱肋；在码头上拼装边段拱肋，并用浮吊吊装边段拱肋至设定位置；搭设边段支撑系统和提升门架、安装提升系统；在中段拱肋设计位置的下方，拼装中段支撑系统，在中段支撑系统上面安装中段拱肋，在中段拱肋拱脚底部设置临时横梁、拱脚两端之间设置临时水平索；将提升系统与临时横梁对应连接，并将中段拱肋整体提升、平移、下落、就位、合拢安装。
本方法可满足大跨径拱肋桥的安装质量和精度要求，且能灵活调整节段长度，优化节段制造质量，提高节段就位精度。
权利要求书2页 说明书5页 附图5页CN 106012864 A 2016.10.12C N 106012864A1.一种桥梁拱肋整体提升安装的方法，其特征在于包括以下步骤：S1.将拱肋分为两个边段拱肋和一个中段拱肋，两个边段拱肋对称设置在拱肋的纵向中轴线两侧；S2.在码头上拼装边段拱肋，并用浮吊吊装边段拱肋至设定位置；S3.在边段拱肋的下面搭设边段支撑系统，在边段拱肋与中段拱肋设计连接处搭设提升门架，在提升门架上安装提升系统;S4.在中段拱肋设计位置的下方，拼装中段支撑系统，在中段支撑系统上面安装中段拱肋，在中段拱肋拱脚底部分别设置临时横梁，在临时横梁之间设置临时水平索；S5. 将提升系统与临时横梁一一对应连接，并将中段拱肋整体提升、平移、下落、就位、合拢安装。
(整理)120米跨现浇钢筋砼箱形拱桥主拱圈施工工法.
120米跨现浇钢筋砼箱形拱桥主拱圈施工工法1．前言余姚双溪口水库大桥为净跨径120m上承式悬链线箱形拱桥，该桥为集团公司同类桥的最大跨径，其支架部分及主拱圈施工不仅难度大，而且存在着很大的施工安全风险。
我公司结合以往施工经验，针对大跨上承式钢筋混凝土箱形拱桥技术进行了科技攻关，充分利用该型拱桥结构特点制定科学合理的施工工艺，解决了施工技术难题，经总结形成本工法。
以本工法为核心的“120m跨现浇钢筋砼箱形拱桥主拱圈施工技术”获得集团公司优秀论文一等奖。
2．工法特点本桥主拱圈采用支架现浇施工法，其中支架部分为在两拱脚段根据原有的地形情况采用在硬化的地面上直接拼装碗扣式脚手架，中间段采用梁柱式复合体系：其结构构成为：明挖现浇混凝土基础;钢支架分三层，底层为置于混凝土基础上钢管立柱支墩;中层用万能杆件搭成框架结构形成纵梁;上层为满布式碗扣式脚手架。
拱部利用碗扣式支架调整成拱型，拱架卸落利用碗扣式支架顶的可调托撑完成。
而主拱圈混凝土则采用分环、分段的方法进行施工，即：整个拱圈根据支架的结构体系分为3个浇筑环；即底板环、腹板环及顶板环，每环浇筑时再分5段对应水平长度分别均为24m，先对称浇筑拱脚段，再从跨中段向两拱脚方向浇筑，拱顶段浇筑完后，再浇筑1/4段。
段与段之间预设间隔槽(顶板不设间隔槽)，间隔槽宽1.5m，根据监控单位的施工加载计算，腹板和底板环两环同时合拢，使拱圈形成一个开口箱形结构，然后再进行顶板环的分段浇筑及合拢。
3．适用范围本桥施工方法可适用于大跨径现浇钢筋砼拱桥的施工。
4．工艺原理4.1主拱圈施工技术4.1.1主拱圈底模标高的确定主拱圈的支架现浇过程中，立模标高的合理确定，是关系到主拱圈的线形是否平顺、是否符合设计的一个重要问题。
如果在确定立模标高时考虑的因素比较符合实际，而且加以正确的控制，则最终主拱圈与桥面系线形较为良好；否则最终主拱圈线形会与设计线形有较大的偏差。
立模标高并不等于设计中桥梁建成后的标高，总要设一定的预抛高，以抵消施工中产生的各种变形（挠度）。
