编程器工作原理
编程器的原理
先解释一下这个图，其实原理很简单的，先说下单片机编程，就好比我们电脑做系统一样，你要有WINDOWS光盘（程序），还得有光驱（编程器），才能把系统文件安装到硬盘上。
目的就是把编译好的程序，烧录到芯片中去，通过AT89C51的规格书（也就是白皮书）可以知道，决定它工作状态的是是31脚，给他施加VPP电压，也叫编程电压。
它就进入烧录状态（就好比电脑设置光驱启动一样）。
电脑做系统，需要计算机开机运行；单片机也是，要往他里面写程序，起码也得让它先工作，于是我们参考51规格书，在它18，19脚接一个晶体震荡器，加两个小电容，一个单片机系统就搭建好了，这个时候通电它就开始工作了~和一台没有装操作系统的计算机一样~呵呵。
它工作了以后，只要我们再把它的31脚加上VPP电压，它就进入编程状态，就可以往他里面写程序了。
但是VPP取多少，怎么往里面写呢？得有个通讯的路啊，电脑做系统我们知道数据从光驱出来通过数据线进硬盘了，89C51肯定也得有吧？对的，呵呵，我们通过再查89C51的规格书就能发现，VPP根据厂家和产品型号情况，一般是取+5V，+12V，比如我们用的89C51，89C2051就是12V，89CS51就是5V~VPP知道了，继续看规格书，就能发现10 RXD；11 TXD两个引脚，说到这里，有不少朋友应该知道了，呵呵，在有些交换机，串口通讯，猫，光收发器等设备常见到，就是数据收发引脚~呵呵，我们的数据写入和读出，也就是用这两个引脚。
好了，让我们来总结一下：想让51运行，就需要搭建个基本系统，在18，19脚接个晶体震荡电路，给单片机提供一个工作的频率，通上电，就可以了；如果要给它编程，就在31脚加个VPP电压，那么就可以直接通过10，11脚进行数据的读写了。
参考一下上面的电路，相关的部分，能理解吧？我们继续~ 再仔细看89C51规格书介绍，我们还能获取一个信息：89C51可以外接晶体震荡器来工作，但是也可以直接从外部引入一个震荡信号来工作，这样如果89C51的工作环境附近有稳定的震荡信号，就可以直接引过来接到19脚，18脚空着即可。
plc原理与应用
PLC的工作原理：PLC通电→内部处理→通信处理→自诊断→输入采样→用户程序执行→输出刷新PLC采用周期循环扫描的方式，集中输入集中输出。
优点是：可靠性高、抗干扰能力强。
缺点是：响应速度慢、响应滞后。
PLC会采用WDT（看门狗）来监视扫描是否超过预定时间。
内部自处理：包括硬件初始化、I/O模块配置检查、停电保护范围设定等等。
在自诊断测试阶段，CPU检测PLC各模块的状态，若出现异常立即进行诊断和处理，同时给出故障信号，点亮CPU面板上的LED指示灯。
当出现致命错误时，CPU被强制为STOP方式，停止执行程序。
CPU的自诊断测试将有助于及时发现或提前预报系统的故障，提高系统的可靠性。
通信处理阶段：PLC和自身带有CPU的智能模块以及其他外部设备进行通信，完成数据的收发，响应编程器的命令，更新编程器显示的内容，更新时钟以及特殊寄存器的内容。
在通信处理阶段，CPU检查有无通信任务，如果有则调用相应进程，完成与其他设备（例如，带微处理器的智能模块、远程I/O接口、编程器、HMI装置等）的通信处理，并对通信数据做相应处理。
（自诊断→输入采样→用户程序执行→输出刷新→）为一个扫描周期输入采样阶段：扫描所有的输入端子并且将其的状态（0/1）存放到输入寄存器（PII）中。
然后关闭输入通道，进行下一步程序。
这种方式可靠性高，但是会有一定的时间延迟，在大型的项目中，由于时间的关系，可能会采取定期输入取样、直接输入取样、中断输入取样、智能I/O接口模块取样，用来提高速度。
用户程序执行阶段：此阶段中，数据从输入寄存器（PIQ）和内部元件寄存器（内部继电器、计数器、计时器）中，将有关元件的状态和数据取出，按照程序中的逻辑运算和算术运算，将结果写到输出映像寄存器和相关存储器中。
所以，在PLC内部，内部元件寄存器的状态是一直在改变的。
输出处理阶段：程序执行完成后，把内部元件寄存器中的所有输出继电器状态在输出阶段一次性转存到输出锁存器中，经过隔离、驱动功率放大电路输送到输出端，并且外部PLC接线驱动实际负载。
noahlink无线编程器 原理
noahlink无线编程器原理一、noahlink无线编程器的概述noahlink无线编程器是一款用于调节助听器的设备，它可以通过蓝牙连接到用户的手机或电脑，让用户可以方便地调整助听器的音量、音质等参数。
noahlink无线编程器采用了先进的数字信号处理技术，能够实现高精度、高速度的信号处理，从而提供更加准确、自然的听觉体验。
二、noahlink无线编程器的工作原理1. 蓝牙通信noahlink无线编程器通过蓝牙与用户的手机或电脑进行通信。
在通信过程中，noahlink无线编程器作为从设备接收指令，并将数据传输回主设备。
这种通信方式具有高速度、低功耗、安全可靠等优点。
2. 数字信号处理noahlink无线编程器采用了数字信号处理技术，将输入的模拟声音转换成数字信号进行处理。
数字信号处理包括滤波、降噪、增益控制等步骤，最终输出经过优化后的声音。
3. 助听器调节noahlink无线编程器可以通过与助听器进行连接来实现对助听器参数进行调节。
通过调节助听器的音量、音质等参数，可以使得用户得到更加舒适、自然的听觉体验。
noahlink无线编程器支持多种品牌的助听器，用户可以根据自己的需求进行选择。
三、noahlink无线编程器的优势1. 便携性强noahlink无线编程器体积小巧，重量轻，便于携带。
用户可以随时随地进行助听器参数的调节，不必受到时间和地点的限制。
2. 操作简单noahlink无线编程器操作简单，只需要通过蓝牙连接手机或电脑即可进行调节。
noahlink无线编程器还提供了易于理解的界面和操作指南，让用户能够轻松上手。
3. 调节精准noahlink无线编程器采用数字信号处理技术，能够实现高精度、高速度的信号处理。
通过对助听器参数进行精准调节，可以提供更加准确、自然的听觉体验。
四、noahlink无线编程器在助听行业中的应用noahlink无线编程器是一款先进、实用的设备，在助听行业中得到了广泛应用。
第九章 可编程控制器的原理及应用
返回
二、FP1系列PLC的编程元件
输入继电器（X） 输入继电器是PLC接收外部开关量信号的 窗口。它的动合触点、动断触点取用次数不限。 输入继电器的状态唯一取决于外部输入信号的 状态。
动0 合触S点T X0X从0 左母X线0闭开合始 驱1 动输O出T继Y电0器线Y圈0接Y0通 动2 断触S点T/X1X从1 左母X线1断开开始 驱3 动输O出T继Y电1器线Y圈1接Y1通 驱4 动输O出T继R电1器线R圈1接R1通 动5 合触S点T 从R左1母线R开1触始点闭合 驱6 动输O出T继Y电2器线Y圈2接Y2通
计数器（C）
计数器（C）的触点是计数器指令（CT） 的输出。如果计数器指令计数完毕，则其动合 触点闭合，动断触点断开。
返回
三、FP1系列PLC的主要性能 以FP1系列的C56为例 1. I／O点数32／24 程序容量 5000步 扫描速度 1.6msK 指令数 基本指令81 高级指令111
返回
2. I／O地址分配 X为I/O区的输入继电器，Y为I/O区的输出继
解：
X0 X1 Y0
Y1
返回
3．或（OR）、或非（OR/）指令
ORO：R、并O联R动/ 合用触于点单的个连触接点指与令前。面电路的并联， 并O联R/点：的并左联端动从断母触线点（时或的S连T接、指ST令/点。）开始，右 端与前面一条指令对应触点的右端相连。
指令
梯形图
语句表
0 ST X3
OR
1 OR Y4
有很好的柔性。 4. 体积小、重量轻、功耗低。

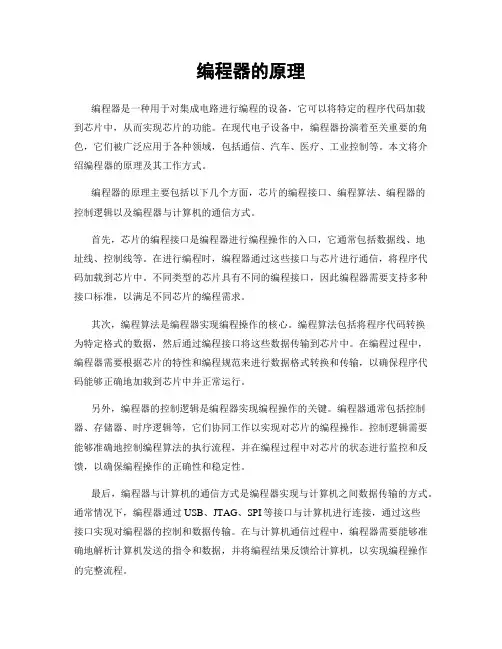

编程器的原理
编程器的原理编程器是一种用于对集成电路进行编程的设备，它可以将特定的程序代码加载到芯片中，从而实现芯片的功能。
在现代电子设备中，编程器扮演着至关重要的角色，它们被广泛应用于各种领域，包括通信、汽车、医疗、工业控制等。
本文将介绍编程器的原理及其工作方式。
编程器的原理主要包括以下几个方面，芯片的编程接口、编程算法、编程器的控制逻辑以及编程器与计算机的通信方式。
首先，芯片的编程接口是编程器进行编程操作的入口，它通常包括数据线、地址线、控制线等。
在进行编程时，编程器通过这些接口与芯片进行通信，将程序代码加载到芯片中。
不同类型的芯片具有不同的编程接口，因此编程器需要支持多种接口标准，以满足不同芯片的编程需求。
其次，编程算法是编程器实现编程操作的核心。
编程算法包括将程序代码转换为特定格式的数据，然后通过编程接口将这些数据传输到芯片中。
在编程过程中，编程器需要根据芯片的特性和编程规范来进行数据格式转换和传输，以确保程序代码能够正确地加载到芯片中并正常运行。
另外，编程器的控制逻辑是编程器实现编程操作的关键。
编程器通常包括控制器、存储器、时序逻辑等，它们协同工作以实现对芯片的编程操作。
控制逻辑需要能够准确地控制编程算法的执行流程，并在编程过程中对芯片的状态进行监控和反馈，以确保编程操作的正确性和稳定性。
最后，编程器与计算机的通信方式是编程器实现与计算机之间数据传输的方式。
通常情况下，编程器通过USB、JTAG、SPI等接口与计算机进行连接，通过这些接口实现对编程器的控制和数据传输。
在与计算机通信过程中，编程器需要能够准确地解析计算机发送的指令和数据，并将编程结果反馈给计算机，以实现编程操作的完整流程。
总的来说，编程器的原理涉及到芯片的编程接口、编程算法、编程器的控制逻辑以及编程器与计算机的通信方式。
了解这些原理可以帮助我们更好地理解编程器的工作方式，从而更好地应用和维护编程器，提高编程效率和质量。

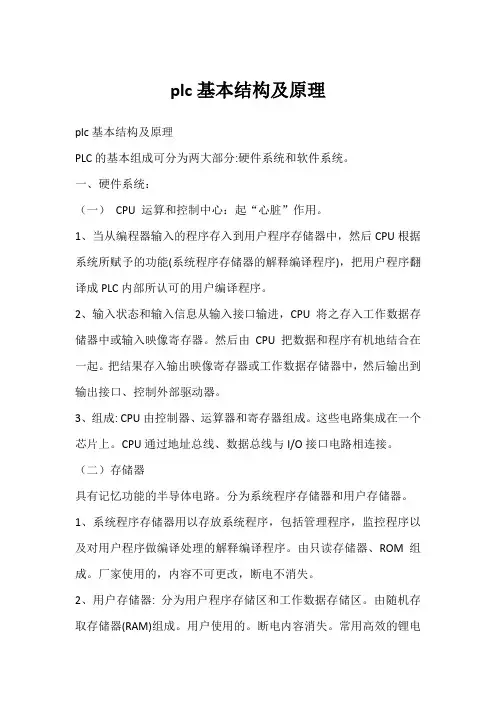

plc基本结构及原理
plc基本结构及原理plc基本结构及原理PLC的基本组成可分为两大部分:硬件系统和软件系统。
一、硬件系统：（一）CPU 运算和控制中心：起“心脏”作用。
1、当从编程器输入的程序存入到用户程序存储器中，然后CPU根据系统所赋予的功能(系统程序存储器的解释编译程序)，把用户程序翻译成PLC内部所认可的用户编译程序。
2、输入状态和输入信息从输入接口输进，CPU 将之存入工作数据存储器中或输入映像寄存器。
然后由CPU把数据和程序有机地结合在一起。
把结果存入输出映像寄存器或工作数据存储器中，然后输出到输出接口、控制外部驱动器。
3、组成: CPU由控制器、运算器和寄存器组成。
这些电路集成在一个芯片上。
CPU通过地址总线、数据总线与I/O接口电路相连接。
（二）存储器具有记忆功能的半导体电路。
分为系统程序存储器和用户存储器。
1、系统程序存储器用以存放系统程序，包括管理程序，监控程序以及对用户程序做编译处理的解释编译程序。
由只读存储器、ROM组成。
厂家使用的，内容不可更改，断电不消失。
2、用户存储器: 分为用户程序存储区和工作数据存储区。
由随机存取存储器(RAM)组成。
用户使用的。
断电内容消失。
常用高效的锂电池作为后备电源，寿命一般为3~5 年。
（三）输入/输出(I/O )模块输入输出模块简称I/O模块，相当于人的眼睛、跺、鼻子手、脚是联系外部信息和大脑(CPU )的桥梁。
1、输入接口：光电耦合器由两个发光二极度管和光电三极管组成。
发光二极管:在光电耦合器的输入端加上变化的电信号，发光二极管就产生与输入信号变化规律相同的光信号。
光电三极管:在光信号的照射下导通，导通程度与光信号的强弱有关。
在光电耦合器的线性工作区内，输出信号与输入信号有线性关系。
输入接口电路工作过程:当开关合上，二极管发光，然后三极管在光的照射下导通，向内部电路输入信号。
当开关断开，二极管不发光，三极管不导通。
向内部电路输入信号。
也就是通过输入接口电路把外部的开关信号转化成PLC内部所能接受的数字信号。
第二章 第二章可编程序控制器的结构和工作原理
第二章可编程序控制器的结构和工作原理2.1 可编程序控制器的组成与基本结构PLC是微机技术和继电器常规控制概念相结合的产物，从广义上讲，PLC 也是一种计算机系统，只不过它比一般计算机具有更强的与工业过程相连接的输入/输出接口，具有更适用于控制要求的编程语言，具有更适应于工业环境的抗干扰性能。
因此，PLC是一种工业控制用的专用计算机，它的实际组成与一般微型计算机系统基本相同，也是由硬件系统和软件系统两大部分组成。
一、可编程序控制器的硬件系统PLC的硬件系统由主机系统、输入/输出扩展环节及外部设备组成。
1. 主机系统图2.1 PLC结构示意图(1) 微处理器单元(Central Processing Unit，CPU)。
CPU是PLC的核心部分，它包括微处理器和控制接口电路。
微处理器是PLC的运算控制中心，由它实现逻辑运算，协调控制系统内部各部分的工作。
它的运行是按照系统程序所赋予的任务进行的。
(2) 存储器。
存储器是PLC存放系统程序、用户程序和运行数据的单元。
它包括只读存储器(ROM)和随机存取存储器(RAM)。
只读存储器(ROM)在使用过程中只能取出不能存储，而随机存取存储器(RAM)在使用过程中能随时取出和存储。
(3) 输入/输出模块单元。
PLC的对外功能主要是通过各类接口模块的外接线，实现对工业设备和生产过程的检测与控制。
通过各种输入/输出接口模块，PLC既可检测到所需的过程信息，又可将处理结果传送给外部过程，驱动各种执行机构，实现工业生产过程的控制。
通过输入模块单元，PLC能够得到生产过程的各种参数；通过输出模块单元，PLC能够把运算处理的结果送至工业过程现场的执行机构实现控制。
为适应工业过程现场对不同输入/输出信号的匹配要求，PLC配置了各种类型的输入/输出模块单元。
(4) I/O扩展接口。
I/O扩展接口是PLC主机为了扩展输入/输出点数和类型的部件，输入/输出扩展单元、远程输入/输出扩展单元、智能输入/输出单元等都通过它与主机相连。
可编程控制器原理及应用
一、可编程控制器概述
1.1 1.2 1.3 1.4 可编程控制器的产生 可编程控制器的特点 可编程控制器的分类 PLC的应用和发展 的应用和发展
1.2 可编程控制器的特点 可编程控制器是面向用户的专用工业控制计 算机，具有许多明显的特点： ①可靠性高、抗干扰能力强； ②编程直观、简单； ③适应性好； ④功能完善、接口功能强，目前的可编程控 制器具有数字量和模拟量的输入输出、逻辑和算 术运算、定时、计算、顺序控制、通信、人机对 话、自检、记录和显示等功能，使设备控制水平 大大提高。
PLC的更新很快：
PLC技术发展特点为高速度、大容量、系列化、模块化、 多品种。 PLC的编程语言、编程工具多样化，通信联网功能越来 越强。 PLC的联网和通信可分为两类：一类是PLC之间的联网 通信，多制造厂商都有自己的专有联网手段；另一类是PLC 与计算机之间的联网通信，一般PLC都有通信模块用于计算 机通信。 在网络中要有通用的通信标准，否则在一个网络中不能 连接许多厂商的产品。美国通用汽车公司在1983年提出的制 造自动化协议（MAP——Manufacture Automation Protocol） 是众多通信标准中发展最快的一个。MAP的主要特点是提供 以开放性为基础的局部网络，使来自许多厂商的设备可以通 过相同的通信协议而相互连接。由于MAP的出现，推动了通 信标准化的进程。
二、PLC组成与工作原理 PLC组成与工作原理
2.1 PLC的组成及其各部份的功能 的组成及其各部份的功能 2.2 PLC的编程语言 的编程语言 2.3 PLC的工作原理 的工作原理
2.3 PLC的工作原理 的工作原理 PLC采用循环扫描的工作方式，其扫描过程如 下图：
内部处理
停止
通信操作 输入处理 程序执行 输出处理
plc工作原理
PLC的基本工作原理可编程控制器，英文称ProgrammableLogicController，简称PLC。
PLC是基于电子计算机，且适用于工业现场工作的电控制器。
它源于继电控制装置，但它不像继电装置那样，通过电路的物理过程实现控制，而主要靠运行存储于PLC内存中的程序，进行入出信息变换实现控制。
PLC基于电子计算机，但并不等同于普通计算机。
普遍计算机进行入出信息变换，多只考虑信息本身，信息的入出，只要人机界面好就可以了。
而PLC则还要考虑信息入出的可靠性、实时性，以及信息的使用等问题。
特别要考虑怎么适应于工业环境，如便于安装，抗干扰等问题。
1.1实现控制要点输入输出信息变换、可靠物理实现，可以说是PLC实现控制的两个基本要点。
输入输出信息变换靠运行存储于PLC内存中的程序实现。
PLC程序既有生产厂家的系统程序(不可更改)，又有用户自行开发的应用（用户）程序。
系统程序提供运行平台，同时，还为PLC程序可靠运行及信号与信息转换进行必要的公共处理。
用户程序由用户按控制要求设计。
什么样的控制要求，就应有什么样的用户程序。
可靠物理实现主要靠输人（INPUT）及输出（OUTPUT）电路。
PLC的I/O电路，都是专门设计的。
输入电路要对输入信号进行滤波，以去掉高频干扰。
而且与内部计算机电路在电上是隔离的，靠光耦元件建立联系。
输出电路内外也是电隔离的，靠光耦元件或输出继电器建立联系。
输出电路还要进行功率放大，以足以带动一般的工业控制元器件，如电磁阀、接触器等等。
I/O电路是很多的，每一输入点或输出点都要有一个I或O电路。
PLC有多I/O用点，一般也就有多少个I/O用电路。
但由于它们都是由高度集成化的电路组成的，所以，所占体积并不大。
输入电路时刻监视着输入状况，并将其暂存于输入暂存器中。
每一输入点都有一个对应的存储其信息的暂存器。
输出电路要把输出锁存器的信息传送给输出点。
输出锁存器与输出点也是一一对应的这里的输入暂存器及输出锁存器实际就是PLC处理器I/O口的寄存器。
可编程控制器的基本结构和工作原理
可编程控制器的基本结构和工作原理.2.1 可编程控制器的基本结构1．中央处理器⏹中央处理器是PLC的大脑。
起着指挥的作用，其主要功能是：⏹（1）编程时接受并存储从编程器输入的用户程序和数据，并能进行修改或更新。
（2）以扫描方式接受现场输入的用户程序和数据，并存入输入状态表（即输入继电器）和数据寄存器所谓输入影像寄存器。
（3）从存储器中逐条读出用户程序，经解读用户逻辑，完成用户程序中规定的各种任务，更新输出映像寄存器的内容。
（4）根据输出所存电路的有关内容实现输出控制。
（5）执行各种诊断程序目前，PLC中的CPU主要采用单片机，如Z80A 8051 8039 AMD2900等，小型PLC大多数采用8为单片机，中型PLC 大多数采用16位甚至32位单片机。
2．存储器⏹PLC内部存储器用来存放PLC的系统程序，用户程序和逻辑变量及数据信息。
存储器分为只读存储器（ROM）和随机存储器（RAM）两大类。
ROM的内容杂使用时只能读出不能写入，它的写入需要使用特殊的方法和设备，一旦写入即使掉电也不会消失，称为固化。
ROM主要存放监控程序及已调试好的用户程序。
RAM的内容可以随时由CPU对它进行读取，写入，任意修改，但掉电后，信息丢失。
用户程序是使用者为PLC完成某一具体控制任务编写的应用程序，用户程序在设计和调试过程中要经常进行读写操作，为了便于调试、修改、扩充、完成，用户程序一般使用RAM存储。
RAM中的内容在掉电后要消失，所以PLC对RAM提供备用锂电池，一般锂电池使用期为3－5年左右。
如果调试通过的用户程序要长期使用，可用专用EPROM写入器把程序固化在EPROM芯片中，再把芯片插入PLC的EPROM插座上。
3．输入、输出模块⏹这是PLC与被控设备的连接部件，输入模块通过输入端子接受现场设备的控制信号（包括开关量和模拟量），如控制按钮、限位开关、传感器信号等，并把这些信号转换成被控设备能接收的电压或电流信号，以驱动被控装置（包括开关量和模拟量），如电磁阀、接触器、信号灯等。
PLC的工作原理及内部结构
PLC I/O处理示意图
第二节 PLC的内部结构
• PLC由四部分组成 ：中央处理单元（CPU板）、输入 输出（I/O）部件和电源部件
模块式PLC结构示意图
电源单元
CPU单元
编程器
扩展存储器
系统总线 输入单元
输出单元
特殊I/O单元
通信单元
现场设备
PLC PC机 终端设备
晶闸管输出：输出接口由晶闸管构成。 适合于大功率、高速、交流负载
继电器输出接口电路
负载电源由外部提供
(图) 继电器输出型接口电路
开关量输出接线方式
PLC编程器及作用
PLC分类
– PLC的分类 • 按I/O点数分 – 小型PLC：入出总点数256 – 中型PLC：入出总点数256~2048 – 大型PLC：入出总点数>2048 • 按结构类型分 – 整体式 – 模块式（积木式） • 按功能分 – 低档机 – 中档机 – 高档机
数字输入单元
图中，R1为限流电阻，R2和C1构成滤波器，用以除去输入 信号中的高频干扰。V1为光电耦合器，由发光二极管和光敏三 极管组成，它将输入电路与内部电路(控制电路)隔离，提高输 入单元的抗干扰能力。
IN0
IN15
R1
内部
24V
C1
R2
电路
V1
COM
输入指示灯LED
输入接口电路：采用光电耦合器，防止强电干扰。
第一节 PLC的工作原理
• 可编程序控制器是在其硬件的支持下， 通过执行反映控制要求的程序来完成其 控制任务的。
• PLC采用循环扫描工作方式，CPU从第一 条指令开始执行程序，直到遇到结束符 后又返回第一条。如此周而复始不断循 环。
