精馏塔的种类
化工设备基础知识汇总
填料的种类：1、乱堆部分 反应设备
按反应器结构型式分类
反应器
釜式（槽式） 塔式
管式 固定床 流化床
釜式反应器：主要用于液相均相、液相非均相或气液相反应。 可间歇操作，也可连续操作。由壳体、搅拌器和换热装置等 组成。
塔式反应器：指高径比较大的反应设备。广泛用于气－液相 反应、液－液相反应。
特征：反应器内填充有固定不动的固体颗粒。 可以 是催化剂，也可以是固体反应物。 适用于气固催化反应，固相加工反应，应用非常广 泛。
固定床反应器的结构型式
换热式固定床反应器
列管式固定床反应器 管内装填催化剂，反应物料自上而下通过床层；管间为载热
体，与管内物料进行换热，以维持所需的温度条件。
5、流化床反应器
组合后，泵的特性曲线由单泵同一H下Q的 倍数确定。
离心泵的类型与选用
（2）离心泵的选用
①根据被输送液体的性质确定泵的类型。 ②确定输送系统的流量和所需压头。流量由生产 任务来定，所需压头由管路的特性方程来定。 ③根据所需流量和压头确定泵的型号。 A、查性能表或特性曲线，要求流量和压头与管 路所需相适应。 B、若生产中流量有变动，以最大流量为准来查找， H也应以最大流量对应值查找。 C、若H和Q与所需要不符，则应在邻近型号中找H 和Q都稍大一点的。
液体再分布装置包括液体收集器和液体再分布器 两部分，上层填料流下的液体经液体收集器收集后， 送到液体再分布器，经重新分布后喷淋到下层填料上。
填料塔具有生产能力大，分离效率高，压降小， 持液量小，操作弹性大等优点。
填料塔也有一些不足之处，如填料造价高；当液 体负荷较小时不能有效地润湿填料表面，使传质效率 降低；不能直接用于有悬浮物或容易聚合的物料；对 侧线进料和出料等复杂精馏不太适合等。
精馏塔的结构、工作原理及分类汇总(附图)
精馏塔的结构、工作原理及分类汇总（附图）精馏塔的功能和分类：基本功能：形成气液两相充分接触的相界面，使质、热的传递快速有效地进行，接触混合与传质后的气、液两相能及时分开，互不夹带。
精馏塔分类：精馏塔的种类很多，按接触方式可分为连续接触式（填料塔）和逐级接触式（板式塔）两大类，在吸收和蒸馏操作中应用极广。
板式塔：在圆柱形壳体内按一定间距水平设置若干层塔板，液体靠重力作用自上而下流经各层板后从塔底排出，各层塔板上保持有一定厚度的流动液层；气体则在压强差的推动下，自塔底向上依次穿过各塔板上的液层上升至塔顶排出。
气、液在塔内逐板接触进行质、热交换，故两相的组成沿塔高呈阶跃式变化。
2、板式塔板式塔通常是由一个圆柱型的壳体及沿塔高按一定的间距水平设置的若干层塔板（或塔盘）所组成。
在塔内沿塔高装有若干层塔板，液体靠重力的作用由顶部逐板流向塔底，并在各块板面上形成流动的液层；气体则靠压强差推动，有塔底向上依次穿过各塔板上的液层而流向塔顶。
气液两相在塔内进行逐级接触，两相组成沿塔高呈梯级式变化。
板式塔的塔板塔板是板式塔的主要构件，决定塔的性能。
在几种主要类型错流塔板中，应用最早的是泡罩板，目前使用最广泛的筛板塔和浮阀塔板。
同时，各种新型高效塔板不断问世。
按照结构分，板式塔塔板可以分为泡罩塔、筛板塔、浮阀塔和舌形塔等。
按照流体的路径分，可以分为单溢流型和双溢流型。
3.按照两相流动的方式不同，可以分为错流式和逆流式两种。
（1）溢流塔板溢流塔板(错流式塔板)：塔板间有专供液体溢流的降液管(溢流管)，横向流过塔板的流体与由下而上穿过塔板的气体呈错流或并流流动。
板上液体的流径与液层的高度可通过适当安排降液管的位置及堰的高度给予控制，从而可获得较高的板效率，但降液管将占去塔板的传质有效面积，影响塔的生产能力。
溢流式塔板应用很广，按塔板的具体结构形式可分为：泡罩塔板、筛孔塔板、浮阀塔板、网孔塔板、舌形塔板等。
（2）逆流塔板逆流塔板（穿流式塔板）：塔板间没有降液管，气、液两相同时由塔板上的孔道或缝隙逆向穿流而过，板上液层高度靠气体速度维持。
精馏塔分布器的种类

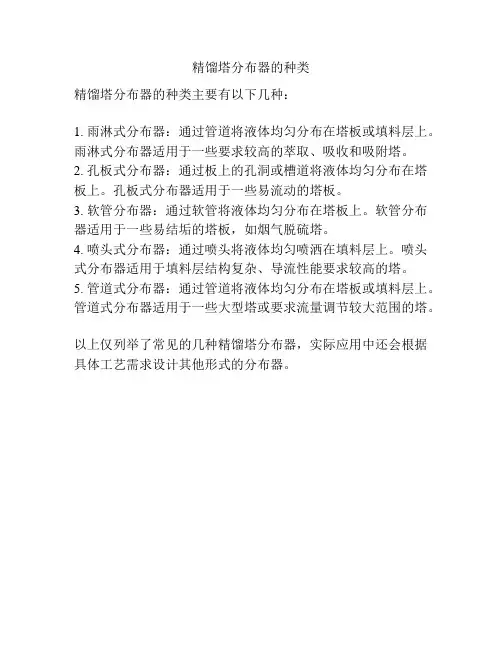

精馏塔分布器的种类
精馏塔分布器的种类主要有以下几种：
1. 雨淋式分布器：通过管道将液体均匀分布在塔板或填料层上。
雨淋式分布器适用于一些要求较高的萃取、吸收和吸附塔。
2. 孔板式分布器：通过板上的孔洞或槽道将液体均匀分布在塔板上。
孔板式分布器适用于一些易流动的塔板。
3. 软管分布器：通过软管将液体均匀分布在塔板上。
软管分布器适用于一些易结垢的塔板，如烟气脱硫塔。
4. 喷头式分布器：通过喷头将液体均匀喷洒在填料层上。
喷头式分布器适用于填料层结构复杂、导流性能要求较高的塔。
5. 管道式分布器：通过管道将液体均匀分布在塔板或填料层上。
管道式分布器适用于一些大型塔或要求流量调节较大范围的塔。
以上仅列举了常见的几种精馏塔分布器，实际应用中还会根据具体工艺需求设计其他形式的分布器。
浮阀精馏塔的介绍及其优点
浮阀精馏塔的介绍及其优点
浮阀精馏塔是一种用于精馏分离过程的设备，它在化工、石油化工和制药等领域得到广泛应用。
浮阀精馏塔的主要优点包括：
1. 高效分离：浮阀精馏塔通过在塔板上设置浮阀，可以有效地阻止液体的逆流和混合，提高了分离效率，实现了对混合物的精细分离。
2. 较大的操作弹性：浮阀精馏塔的操作弹性较大，可以在较宽的负荷范围内保持稳定的操作，适应不同生产负荷的变化。
3. 良好的传质性能：浮阀的特殊结构和运动方式使得气液两相在塔板上能够充分接触，提供了良好的传质条件，促进了质量传递和能量交换。
4. 较低的压降：相比于其他类型的精馏塔，浮阀精馏塔的压降较低，减少了能量的损失和设备的负荷。
5. 易于维护和操作：浮阀精馏塔的结构相对简单，浮阀易于更换和维修，操作也相对容易，降低了设备的维护成本和操作难度。
6. 适用范围广泛：浮阀精馏塔适用于各种混合物的分离，如烃类混合物、醇类混合物等，可以满足不同工业领域的需求。
总的来说，浮阀精馏塔具有分离效率高、操作弹性大、传质性能好、压降低、维护方便等优点，是一种在化工、石油化工和制药等行业中广泛应用的精馏设备。
精馏塔的种类
精馏塔的种类一、引言在化工领域，精馏是一种常用的分离技术，可以用于分离液体混合物中的不同组分。
而精馏塔作为精馏过程中最核心的设备之一，具有不同的种类和结构。
本文将介绍精馏塔的种类、结构和应用领域。
二、按照结构分类1. 塔板精馏塔塔板精馏塔是最常见的一种精馏设备。
它由一系列塔板组成，每个塔板上都有一个孔，用于液体和气体的交换。
塔板通常由金属材料制成，如不锈钢。
塔板的数量可以根据需要进行调整，以实现不同的分离效果。
塔板精馏塔具有操作简单、投资成本低的优点，被广泛应用于石油、化工和食品等行业。
2. 填料精馏塔填料精馏塔不同于塔板精馏塔，它没有塔板，而是通过填料来实现液体和气体之间的传质传热。
填料可以是不同形状的颗粒或物块，如环状填料、网状填料和球状填料等。
填料精馏塔由于没有塔板的限制，可以实现更高的传质传热效率和更高的塔效。
填料精馏塔通常用于需要较高塔效的工艺，如精制石油产品的分离和超高纯度化学品的生产。
3. 除气塔除气塔是一种特殊的精馏塔，它主要用于除去液体中的气体。
除气塔通常由吸附剂填料构成，通过与气体中的气体相互作用来实现气体的分离。
除气塔被广泛应用于炼油、天然气处理和化学品生产等领域。
三、按照应用分类1. 石油精馏塔石油精馏塔主要用于石油加工行业中，用于将原油中的不同组分进行分离。
根据石油组分的不同，石油精馏塔可以实现蒸馏、重整、裂化和精制等不同的工艺。
石油精馏塔的设计和操作需要考虑原油的性质、产品要求和经济因素等多个因素。
2. 酒精精馏塔酒精精馏塔主要用于酒精和酒的生产过程中，用于将发酵产生的液体中的酒精进行分离。
酒精精馏塔通常采用填料结构，以实现高效的酒精分离。
酒精精馏塔还需要考虑产品的纯度、产量和能源消耗等因素。
3. 精细化工精馏塔精细化工精馏塔广泛应用于化学工业中，用于生产高纯度的化学品。
精细化工精馏塔通常采用填料结构和复杂的操作控制系统，以实现对微量杂质的高度分离。
精细化工精馏塔的设计和操作需要考虑产品的要求、设备的安全性和可靠性等因素。
精馏塔的介绍
无论是平衡蒸馏还是简单蒸馏，虽然可以起到一定的分离作用，但是并不能将混合物分离为具有一定量的高纯度产品。
在石油化工生产中常常要求获得纯度很高的产品，通过精馏过程可以获得这种高纯度的产品。
精馏过程所用的设备称为精馏塔，大体上可以分为两大类：①板式塔，气液两相总体上作多次逆流接触，每层板上气液两相一般作交叉流。
②填料塔，气液两相作连续逆流接触。
一般的精馏装置由精馏塔塔身、冷凝器、回流罐，以及再沸器等设备组成。
进料从精馏塔中某段塔板上进人塔内，这块塔板称为进料板。
进料板将精馏塔分为上下两段，进料板以上部分称为精馏段，进料板以下部分称为提馏段。
塔板的分类板式塔是一种应用极为广泛的气液传质设备，它由一个通常呈圆柱形的壳体及其中按一定间距水平设置的若干塔板所组成。
板式塔正常工作时，液体在重力作用下自上而下通过各层塔板后由塔底排出；气体在压差推动下，经均布在塔板上的开孔由下而上穿过各层塔板后由塔顶排出，在每块塔板上皆储有一定的液体，气体穿过板上液层时，两相接触进行传质。
板式塔种类繁多，通常可分类如下：按塔板结构分，有泡罩板、筛板、浮阀板、网孔板、舌形板等等。
历史上应用最早的有泡罩塔及筛板塔，20世纪50年代前后，开发了浮阀塔板。
现应用最广的是筛饭和浮阀塔板，其他不同型式的塔板也有应用。
一些新型塔板或传统塔板的改进型也在陆续开发和研究中。
按气液两相的流动方式分，有错流式塔板和逆流式塔板，或称有降液管塔板和无降液管塔板。
有降液管塔板应用极广，它们具有较高的传质效率和较宽的操作范围；无降液管的逆流式塔板也常称为穿流式塔板，气液两相均由塔板上的孔道通过。
塔板结构简单，整个塔板面积利用较充分。
常用的有穿流式筛板、穿流式栅板、穿流式波纹板等。
按液体流动型式分，有单流形、双流形、U形流形及其他流形(如四流形、阶梯形、环流形等)。
单流形塔板应用最为广泛，它结构简单，液流行程长，有利于提高塔板效率。
但当塔径或液量过大时，塔板上液面梯度会较大，导致气液分布不均，或造成降液管过载，影响塔板效率和正常操作。
精馏塔的流程原理进料方式和种类
精馏塔的流程原理进料方式和种类下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!精馏塔是化工过程中常用的一种分离设备，主要用于分离混合物中的不同成分。
化工原理塔的种类有哪些
化工原理塔的种类有哪些化工原理塔是化工过程中常用的分离设备，根据不同的分离原理和工艺要求，化工原理塔可以分为以下几种主要类型：1. 萃取塔：萃取塔是一种基于相互溶解性的分离装置，通常用于从混合物中提取有机物或无机物。
常见的萃取塔包括液液萃取塔和气液萃取塔等。
2. 吸收塔：吸收塔是一种通过将气体或液体溶质转移到吸收剂中来分离成分的设备。
其主要应用于气体洗涤、脱硫、脱醇、脱碳等工艺中。
常见的吸收塔包括气液吸收塔、气固吸收塔等。
3. 精馏塔：精馏塔是一种将混合物中的组分通过不同的沸点分离的设备。
它以沸点差异为基础，通过加热混合物并利用分馏技术来实现挥发性组件的分离。
常见的精馏塔有板式精馏塔和填料式精馏塔等。
4. 吐水塔：吐水塔是一种主要用于溶解气体或挥发性组分的半密封设备。
它通过将气体逐渐加湿，使水分子吸附气体分子而得以分离。
常见的吐水塔有湿式吐水塔、旋流式吐水塔等。
5. 吸附塔：吸附塔是通过固体吸附剂对混合物中的有机或无机组分进行吸附分离的设备。
通过将混合物经过吸附剂层，利用吸附剂的选择性吸附能力来分离不同成分。
常见的吸附塔包括气固吸附塔和液固吸附塔等。
6. 脱水塔：脱水塔是一种用于除去混合物中的水分的设备。
其通过利用水与其他成分的溶解度差异或蒸汽压差异，将混合物中的水分离出来。
常见的脱水塔有湿型脱水塔和干型脱水塔等。
7. 结晶塔：结晶塔是一种用于从溶液中结晶出纯净晶体的设备。
它通过提供充分的冷却和浓缩条件，使溶液中的溶质超过其溶解度，从而进行结晶分离。
常见的结晶塔有冷却结晶塔和真空晶体塔等。
8. 干燥塔：干燥塔是一种用于从湿物料中去除水分的设备。
其通过将湿物料暴露在高温或低压条件下，利用蒸发和扩散的原理将水分蒸发和排除。
常见的干燥塔包括干燥剂干燥塔和喷雾干燥塔等。
总之，化工原理塔的种类多种多样，每种塔的原理和工艺均有所不同，根据具体的分离需求和工艺要求选择适合的塔型对于提高分离效率和产品质量具有重要意义。
塔器设备种类及结构图文解析
塔设备是化工、石油化工和炼油等生产中最重要的设备之一。
它可使气（或汽）液和液液两相之间进行紧密接触，达到相际传质及传热的目的。
可在塔设备中完成的常见的单元操作有：精馏、吸收、解吸和萃取等。
此外，工业气体的冷却与回收、气体的湿法净制和干燥，以及兼有气液两相传质和传热的增湿、减湿等。
在板式塔中装有一定数量的塔盘……填料塔中则装填一定高度的填料……塔的种类1、精馏塔：精馏主要是利用混合物中各组分的挥发度不同而进行分离。
2、吸收塔、解吸塔：利用混合气中各组分在溶液中溶解度的不同，通过吸收液体来分离气体的工艺操作称为吸收；将吸收液通过加热等方法使溶解于其中的气体释放出来的过程称为解吸3、萃取塔：利用混合液中各组分在萃取刑中溶解度的不同，将它们分离，这种方法称为萃取(也称为抽提)。
实现萃取操作的塔设备称为萃取塔。
4、洗涤塔：用水除去气体中无用的成分或固体尘粒的过程称为水洗，这样的塔设备称为洗涤塔。
洗涤塔结构（1）洗涤塔结构(2)洗涤塔系统装置（1）酸雾净化装置5、反应塔：反应即混合物在一定的温度、压力等条件下生成新物质的过程。
IC厌氧反应塔6、再生塔：再生的过程是混合物经蒸汽传质、汽提而使溶液解吸再生的过程7、干燥塔：固体物料的干燥包括两个基本过程，首先是对固体加热以使湿分气化的传热过程，然后是气化后的湿分蒸气分压较大而扩散进入气相的传质过程，而湿分从固体物料内部借扩散等的作用而源源不断地输送到达固体表面，则是一个物料内部的传质过程。
塔设备的构件塔设备的构件，除了种类繁多的各种内件外，其余构件则是大致相同。
主要包括以下几个部分：1、塔体：塔体是塔设备的外壳。
常见的塔体是由等直径、等壁厚的圆筒和作为头盖和底盖的椭圆形封头所组成。
2、内件：塔板或填料及支承装置等。
板式塔：第一、整块式塔盘组装方式：定距管式；重叠式。
1.定距管式塔盘用定距管和拉杆将同一塔节内的几块塔盘支承并固定在塔节内的支座上，定距管起支承塔盘和保持塔盘间距的作用。
精馏
TYPES OF DISTILLATION COLUMNS精馏塔种类There are many types of distillation columns, each designed to perform specific types of separations, and each design differs in terms of complexity.精馏塔有很多种，每种塔均设计用于进行特定种类的分离，每种设计的复杂程度均存在差异。
Batch and Continuous Columns间歇和连续精馏塔One way of classifying distillation column type is to look at how they are operated. Thus we have:精馏塔分类的方法之一是看精馏塔的操作方式。
据此可分为：batch and间歇精馏塔，和continuous columns.连续精馏塔。
Batch Columns间歇精馏塔In batch operation, the feed to the column is introduced batch-wise. That is, the column is charged with a 'batch' and then the distillation process is carried out. When the desired task is achieved, a next batch of feed is introduced.在间歇操作中，精馏塔进料是间歇进行的，即，先向塔内填充一批料，然后开始精馏过程。
当目标任务完成后，再进下一批物料。
Continuous Columns连续精馏塔In contrast, continuous columns process a continuous feed stream. No interruptions occur unless there is a problem with the column or surrounding process units. They are capable of handling high throughputs and are the most common of the two types. We shall concentrate only on this class of columns.相反，连续精馏塔处理连续进料。
生物分离工程ppt第04篇章精馏在生物产品分离中的应用
该企业将固体废弃物进行分类 处理，其中一部分废渣经过加 工制成砖块，用于建筑领域， 实现了固体废弃物的资源化利 用。
通过实施废弃物资源化利用措 施，该企业不仅降低了处理成 本，还获得了出售资源化产品 的收益，同时减少了对环境的 污染，实现了经济效益与环境 效益的双赢。
06
总结与展望
精馏在生物产品分离中作用回顾
先进控制算法
多变量控制
采用预测控制、模糊控制等先进算法， 提高精馏过程的稳定性和控制精度。
对精馏过程中的多个关键变量进行同 时控制，确保产品质量和产量稳定。
数据驱动建模
利用历史数据建立精馏过程的数据驱 动模型，实现实时优化和控制。
智能化、自动化发展趋势预测
智能化传感器
研发具有高灵敏度、高选择性的智能化传感器，实现对精馏过程 关键参数的实时监测。
通过加入共沸剂形成最低共沸物，从而改变 原组分的挥发度。优势在于能够处理具有恒 沸现象的混合物，降低能耗。
节能降耗措施探讨
优化操作条件
通过调整操作参数如回流 比、进料位置等，降低能 耗和提高分离效率。
采用高效设备
采用高效塔板、填料等， 提高传质效率，降低设备 投资和运行成本。
热集成技术
应用热集成技术如热泵精 馏、内部热集成精馏等， 实现能量的有效利用和降 低能耗。
发展趋势
随着生物技术的不断发展和创新，精馏技术 将向更高效率、更低能耗、更环保的方向发 展，同时与其他分离技术的集成应用也将成 为研究热点。
挑战应对
针对精馏过程中存在的能耗高、分离效率低 等问题，建议加强新型精馏技术的研究和开 发，如反应精馏、分子蒸馏等，提高分离效 率和降低能耗。同时，加强精馏技术与其他 分离技术的联合应用，形成优势互补，提高 整体分离效果。此外，还应关注精馏过程对 环境的影响，积极采取环保措施，推动绿色
精馏塔的种类
精馏塔的种类1. 引言精馏塔是一种常用的化工设备，用于将混合物中的组分分离出来。
它利用不同组分在加热和冷却过程中的沸点差异，通过蒸馏将混合物分离成纯净的组分。
精馏塔广泛应用于石油化工、化学工程、制药等领域，具有重要的工业意义。
在实际应用中，根据操作条件、分离效果和生产需求的不同，精馏塔可以采用多种不同的结构和形式。
本文将详细介绍常见的几种精馏塔的种类，并对它们的特点进行比较和分析。
2. 塔板式精馏塔2.1 塔板式精馏塔的原理塔板式精馏塔是一种采用平行排列的水平板作为传质界面的精馏设备。
在塔内设置多个水平板，通过向上升流动物料提供阶梯式传质界面，使得蒸汽与液体之间进行充分接触和传质。
在每个水平板上设置孔洞或开槽，使得液体能够从一个板上自由流动到下一个板上，从而实现组分的分离。
2.2 塔板式精馏塔的种类2.2.1 空心塔板空心塔板是最简单常用的塔板式精馏塔。
它由一个孔洞较大的平面板和一个穿孔较小的中心管组成。
蒸汽从中心管进入塔板，通过孔洞向外扩散，与液体进行传质。
空心塔板适用于低压、低粘度和低液体流量的情况。
2.2.2 泡沫塔板泡沫塔板是一种具有高效传质性能的塔板式精馏塔。
它在平面板上设置了许多小孔，通过这些小孔进入的蒸汽形成泡沫，与液体充分接触和混合，提高传质效果。
泡沫塔板适用于高压、高粘度和高液体流量的情况。
2.2.3 雾化器雾化器是一种特殊的塔板式精馏塔，它将液体通过喷嘴雾化成细小的液滴，与蒸汽进行充分混合和传质。
雾化器适用于需要高效传质和较大液体处理量的情况，如石油化工领域的大型精馏塔。
2.3 塔板式精馏塔的特点塔板式精馏塔具有以下特点：•结构简单、易于操作和维护；•分离效果好，能够实现高纯度的组分分离；•可以根据需要调整板间液体流量，适应不同的操作条件；•适用于多种物料和工艺要求。
3. 填料式精馏塔3.1 填料式精馏塔的原理填料式精馏塔是一种利用填料提供大量传质界面的精馏设备。
在填料层中，液体通过填料表面形成薄膜，并与下降的蒸汽进行接触和传质。
精馏塔种类
精馏塔种类是进行精馏的一种塔式汽液接触装置，又称为蒸馏塔。
有板式塔与填料塔两种主要类型。
根据操作方式又可分为连续精馏塔与间歇精馏塔。
蒸气由塔底进入，与下降液进行逆流接触，两相接触中，下降液中的易挥发(低沸点)组分不断地向蒸气中转移，蒸气中的难挥发(高沸点)组分不断地向下降液中转移，蒸气愈接近塔顶，其易挥发组分浓度愈高，而下降液愈接近塔底，其难挥发组分则愈富集，达到组分分离的目的。
由塔顶上升的蒸气进入冷凝器，冷凝的液体的一部分作为回流液返回塔顶进入精馏塔中，其余的部分则作为馏出液取出。
塔底流出的液体，其中的一部分送入再沸器，热蒸发后，蒸气返回塔中，另一部分液体作为釜残液取出。
精馏原理 (Principle of Rectify)蒸馏的基本原理是将液体混合物部分气化,利用其中各组份挥发度不同（相对挥发度，α）的特性，实现分离目的的单元操作。
蒸馏按照其操作方法可分为：简单蒸馏、闪蒸、精馏和特殊精馏等。
本节以两组分的混合物系为研究对象，在分析简单蒸馏的基础上，通过比较和引申，讲解精馏的操作原理及其实现的方法，从而理解和掌握精馏与简单蒸馏的区别（包括：原理、操作、结果等方面）。
6.2.1 蒸馏的操作和结果以苯-甲苯混合液为例，图6-1为其装置和流程简图，其t-x-y 相图如图6-2 所示。
将组成为xF、温度为t1的混合液加热到t3，使其部分气化，并将气相与液相分开，则所得的气相组成为y3,液相组成为x3。
可以看出，y3>xF>x3 。
再沸器：再沸器中加热汽化变成饱和水蒸气，浓度是yB，因为是全部汽化规整填料精馏塔与筛板塔相比有什么特点?答：精馏塔分为筛板塔和填料塔两大类。
填料塔又分为散堆填料和规整填料两种。
筛板塔虽然结构较简单，适应性强，宜于放大，在空分设备中被广泛采用。
但是，随着气液传热、传质技术的发展，对高效规整填料的研究，一些效率高、压降小、持液量小的规整填料的开发，在近十多年内，有逐步替代筛板塔的趋势。
规整填料精馏塔
规整填料精馏塔1.概述填料塔是石油、化工、轻工、制药以及原子能工业中广泛应用的化工分离设备，约有100多年的发展史。
近年来，随着分离技术的发展，填料结构不断改进，出现了不少具有高通量、高效率、低压降的新型填料，诸如SULZER公司的MELLEPAK填料、GLITSCH公司的GEMPAK填料、KOCH公司的FLEXPAC填料。
同时与之相适应的新型塔内件也应运而生，从而给填料塔的发展带来了新的生机。
由于采用了效率高、放大效应小的填料，同时改进了液体分配器的结构，使得目前波纹填料塔最大直径已可达14m。
随着空分设备的大型化和无氢制氩技术的发展，采用微分接触的高效填料塔势在必行。
使用规整填料的空分装置与传统空分装置相比，具有以下优点：①压降低、能耗低、传质效果好；②装置操作弹性高；③容易提取高纯度氩；④装置启动积液容易；⑤适用于各种塔径，可通过使用高效填料缩小塔径和降低塔高。
常见的填料塔结构如图1和表1。
它由外壳、塔填料、液体分布器、液体收集器、支撑格栅、定位格栅、气体进口管、带防涡器的液体出口管以及裙座组成。
表1 常见填料塔组件名称序号组件名称1 规整填料2 支撑3 液体收集器4 带导液的环形槽道5 液体分布器6 定位格栅7 支撑格栅8 气体进口管9 塔底10 带防涡器的液体出口管11 裙座12 底座图1 填料塔示意图2.波纹填料的几何结构板波纹填料通常按照塔径大小做成圆柱状填料盘，每盘填料由压成波纹状的薄片相错排列组装而成。
2.1波纹片结构[1]图2为我厂生产的KBB-J-4.3Y 波纹填料元件——波纹片的结构图，其参数如下：峰高（大波纹）： h = 4.30mm 波距（大波纹）： B 2= 7.20mm板厚：δ= 0.15mm齿顶角（大波纹）： α= 66.20倾角（大波纹）： θ= 450未注圆角（大波纹）： R = 0.75mm 小波纹波高： 1h = 0.43mm 小波纹波距： 1B = 1.50mm 小波纹波距： 11B = 0.50mm 小波纹波距： 12B = 1.00mm 小波纹圆角： 1R = 0.20mm孔径： o φ= 3.92mm 开孔率：b = 10.83%开孔倾角：1φ= 9.50±0.50图2 孔板波纹片结构图2.2几何特性参数计算比表面积a 指每立方米填料层所具有的填料的总几何表面积，单位为m 2/m 3，KBB-J-4.3Yh 1R 1B 1B 122BδhαSB 119.511.739.554.5Φ3.929.5°45°AABBA-A(小波纹结构尺寸）原材料上的开孔形式及尺寸原材料长度方向成形填料（小孔与小波纹未表示出）原材料长度方向原材料长度方向原材料上的小波纹形式及方向B-B（大波纹结构尺寸，其小波纹未表示）9.5填料的比表面积按下式计算。
塔设备设计说明书资料
目录目录 (1)塔设备选型说明书 (1)1.1 塔型的选择原则 (1)1.2 填料塔和板式塔的比较 (1)1.2.1 板式塔塔型选择的一般原则 (2)1.2.2 板式塔的塔盘类型与选择 (3)1.2.3 填料塔填料选择 (4)1.3 塔型的结构与选择 (4)1.3.1 与物性有关的因素 (5)1.3.2 与操作条件有关的因素 (5)1.3.3 其他因素 (5)1.3.4 本厂实际情况的选择 (6)1.4 塔的设计 (6)1.4.1 塔的主要工艺尺寸计算 (7)1.5 CupTower校核 (18)1.6 塔负荷性能优化数据 (23)1.7 塔机械工程设计 (24)1.7.1 塔高的计算 (24)1.7.2 塔相关设计与校核参数 (25)1.7.3 SW6塔强度校核 (26)附塔设备一览表 (40)塔设备选型说明书1.1 塔型的选择原则精馏塔主要有板式塔、填料塔两种，它们都可以用作蒸馏和吸收等气液传质过程，但两者各有优缺点，要根据具体情况选择。
塔选型参考标准《固定式压力容器》GB 150-2011《压力容器封头》GB/T 25198-2010《石油化工塔器设计规范》SHT 3098-2011《钢制化工容器结构设计规定》HG/T 20583-2011《工艺系统工程设计技术规范》HG/T 20570-1995《塔顶吊柱》HG/T 21639-2005《不锈钢人、手孔》HG 21594-21604《钢制人孔和手孔的类型与技术条件》HG/T 21514-2005《钢制塔式容器》JB/T 4710-2005《钢制管法兰、垫片、紧固件》HG/T 20592~20635-20091.2 填料塔和板式塔的比较表1-1 精馏塔的主要类型及特点类型板式塔填料塔结构特点每层板上装配有不同型式的气液接触元件或特殊结构塔内设置有多层整砌或乱堆的填料，如拉西环、鲍尔环、鞍型填料等散装填料，格栅、波纹板等规整填料操作特点气液逆流逐级接触微分式接触，可采用逆流操作，也可采用并流操作类型板式塔填料塔设备性能空塔速度（亦即生产能力）高，效率高且稳定；压降大，液气比的适应范围大，持液量大，操作弹性小大尺寸空塔气速较大，小尺寸空塔气速较小；要求液相喷淋量较大，持液量小，操作弹性大制造与维修直径在600mm以下的塔安装困难，金属材料耗量大新型填料制备复杂，造价高，检修清理困难，可采用非金属材料制造，但安装过程较为困难适用场合处理量大，操作弹性大，带有污垢的物料处理强腐蚀性，液气比大，真空操作要求压力降小的物料1.2.1 板式塔塔型选择的一般原则选择时应考虑的因素有：物料性质、操作条件、塔设备性能及塔的制造、安装、运转、维修等。
精馏塔种类
精馏塔种类精馏塔是化工工业中常用的设备，用于分离液体混合物中的成分。
它通过利用不同组分的沸点差异来实现分离。
根据不同的设计和功能，精馏塔可以分为多种种类。
在本文中，我将深入探讨几种常见的精馏塔种类，并分享我的观点和理解。
首先，我们来介绍一种常见的精馏塔类型，即连续式塔。
连续式塔是使用最广泛的精馏塔之一，它可以实现高效的分离过程。
它具有多个水平（称为板）或填料层，液体混合物从塔底进入，然后在不同的板层上进行沸点差异的分离。
在塔的顶部，纯净的成分被分离出来，而废液则从底部排出。
连续式塔适用于处理大量的液体混合物，并且具有高度的自动控制性能。
其次，我们来探讨一种被广泛应用于石油炼制和化工行业的精馏塔，即精馏柱。
精馏柱是一种垂直的圆柱形容器，内部设有多个平行的水平板或填料层。
在精馏柱中，液体混合物被加热至沸点，并从塔底部进入。
不同于连续式塔，精馏柱中的物质是逐渐递增地分离的。
轻质成分沸腾后上升，重质成分下沉。
最终，纯净的成分从塔顶部收集，废液从塔底部排出。
精馏柱的设计和操作要求严格，对于小规模生产来说可能不太实用，但在大规模化工生产中非常重要。
除了连续式塔和精馏柱，还有一种常见的精馏塔类型是间歇操作塔，也被称为分离塔。
它是一种紧凑的设计，主要用于处理少量的液体混合物。
间歇操作塔的工作原理类似于连续式塔，但与连续式塔不同的是，它是逐批处理的，而不是连续运行的。
液体混合物从塔底部加入，通过多个塔板或填料层分离，最终纯净的成分从顶部收集。
间歇操作塔在实验室，小型生产工艺或特定研究领域中非常常见。
总结起来，精馏塔是化工领域中不可或缺的设备，用于分离液体混合物中的成分。
连续式塔可用于大规模生产，具有高效的分离能力和自动控制性能。
精馏柱适用于石油炼制和化工行业，是一种重要的设备。
间歇操作塔适用于小规模生产和实验室应用。
通过了解和理解不同类型的精馏塔，我们可以根据特定的应用需求选择适当的设备。
对于我个人而言，我认为精馏塔在化工工业中起着至关重要的作用。
