(精辟)稳压电路的工作原理与简单稳压电源的制作
简述直流稳压电源的组成和工作原理。
直流稳压电源是一种将交流电源转换为直流电源的装置，其组成和工作原理如下：
组成：
直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成。
电源变压器：将电网的交流电压转换成所需等级的交流电压，以满足整流电路和输出直流电压的要求。
整流电路：利用整流元件（如硅整流二极管）的单向导电性，将交流电转换为脉动的直流电。
滤波电路：利用电容元件的储能作用，将脉动的直流电平滑化，得到比较平滑的直流电压。
稳压电路：利用稳压元件（如硅稳压管）的电压调整作用，通过调节与稳压管串联的限流电阻上的压降来稳定输出直流电压。
工作原理：
第一步，变压器：是直流稳压电源中最重要的组成部分之一。
其主要作用是将电网提供的交流电压转换为适合整流电路使用的交流电压。
通过调整变压器的变比，可以得到满足要求的交流电压。
第二步，整流滤波：利用整流二极管的单向导电性，将交流电转换为脉动的直流电。
同时，通过滤波电容将脉动的直流电中的交流成分滤除，得到比较平滑的直流电压。
第三步，稳压：利用稳压管两端的电压稍有变化就会引起其电流有较大变化的特性，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出直流电压的目的。

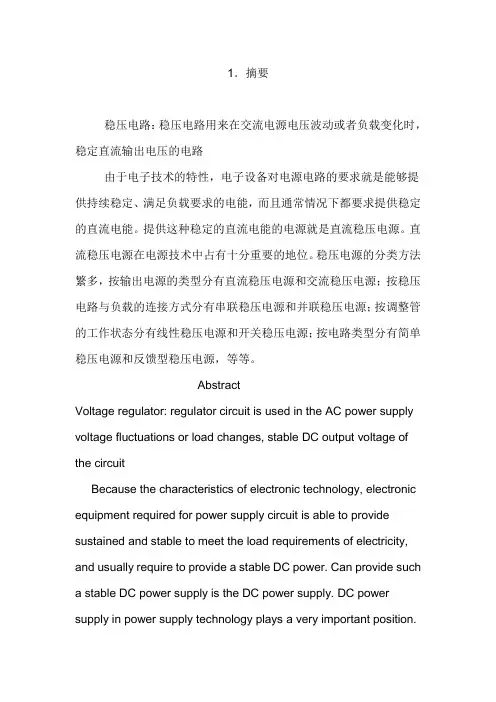

稳压电路
1．摘要稳压电路：稳压电路用来在交流电源电压波动或者负载变化时，稳定直流输出电压的电路由于电子技术的特性，电子设备对电源电路的要求就是能够提供持续稳定、满足负载要求的电能，而且通常情况下都要求提供稳定的直流电能。
提供这种稳定的直流电能的电源就是直流稳压电源。
直流稳压电源在电源技术中占有十分重要的地位。
稳压电源的分类方法繁多，按输出电源的类型分有直流稳压电源和交流稳压电源；按稳压电路与负载的连接方式分有串联稳压电源和并联稳压电源；按调整管的工作状态分有线性稳压电源和开关稳压电源；按电路类型分有简单稳压电源和反馈型稳压电源，等等。
AbstractVoltage regulator: regulator circuit is used in the AC power supply voltage fluctuations or load changes, stable DC output voltage of the circuitBecause the characteristics of electronic technology, electronic equipment required for power supply circuit is able to provide sustained and stable to meet the load requirements of electricity, and usually require to provide a stable DC power. Can provide such a stable DC power supply is the DC power supply. DC power supply in power supply technology plays a very important position.Classification of power supply range, according to the type of the output power divided DC power supply and AC power supply; by regulator circuit and load connection points are in series and parallel power supply regulated power supply; by adjusting tube working condition points with a linear power supply and switching power supply; divided by type of simple circuit regulated power supply and the feedback power supply, and so on.2正文直流稳压电源的技术指标可以分为两大类：一类是特性指标，反映直流稳压电源的固有特性，如输入电压、输出电压、输出电流、输出电压调节范围；另一类是质量指标，反映直流稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。

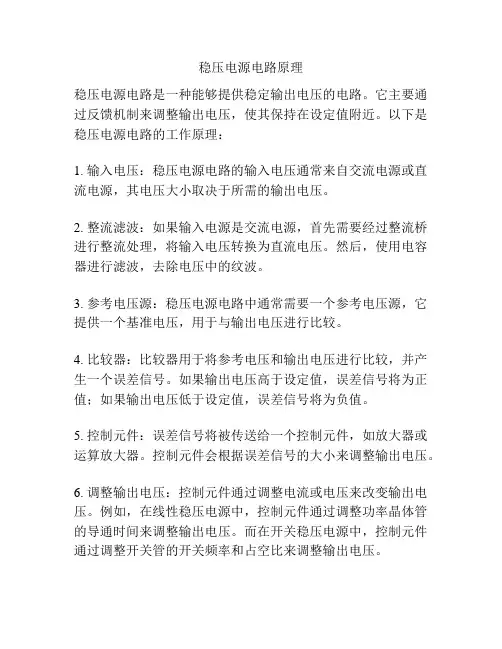

稳压电源电路原理
稳压电源电路原理
稳压电源电路是一种能够提供稳定输出电压的电路。
它主要通过反馈机制来调整输出电压，使其保持在设定值附近。
以下是稳压电源电路的工作原理：
1. 输入电压：稳压电源电路的输入电压通常来自交流电源或直流电源，其电压大小取决于所需的输出电压。
2. 整流滤波：如果输入电源是交流电源，首先需要经过整流桥进行整流处理，将输入电压转换为直流电压。
然后，使用电容器进行滤波，去除电压中的纹波。
3. 参考电压源：稳压电源电路中通常需要一个参考电压源，它提供一个基准电压，用于与输出电压进行比较。
4. 比较器：比较器用于将参考电压和输出电压进行比较，并产生一个误差信号。
如果输出电压高于设定值，误差信号将为正值；如果输出电压低于设定值，误差信号将为负值。
5. 控制元件：误差信号将被传送给一个控制元件，如放大器或运算放大器。
控制元件会根据误差信号的大小来调整输出电压。
6. 调整输出电压：控制元件通过调整电流或电压来改变输出电压。
例如，在线性稳压电源中，控制元件通过调整功率晶体管的导通时间来调整输出电压。
而在开关稳压电源中，控制元件通过调整开关管的开关频率和占空比来调整输出电压。
7. 反馈回路：为了确保输出电压稳定，稳压电源电路通常具有一个反馈回路。
反馈回路会将输出电压与参考电压进行比较，并将误差信号传回控制元件，从而形成一个闭环系统。
通过不断调整控制元件，稳压电源电路能够实时监测和调整输出电压，使其保持在设定值附近，从而提供稳定的电源供应。
这种稳定的电源供应对于许多电子设备的正常运行至关重要。
稳压电路的工作原理
稳压电路的工作原理
稳压电路是一种用于保持电源输出电压稳定的电路。
它的工作原理基于负反馈控制的基本理论。
下面是稳压电路的工作原理：
1. 反馈回路：稳压电路中含有一个反馈回路，用于将输出电压与参考电压进行比较，从而产生误差信号。
2. 参考电压：稳压电路中通常存在一个参考电压源，它提供了一个固定的参考电压，用于与输出电压进行比较。
3. 误差放大器：反馈回路的误差信号会经过一个误差放大器进行放大。
这个放大器将误差信号放大到足够的程度以供后续的操作。
4. 控制元件：稳压电路中存在一个控制元件，通常是一个可变的电阻或者电容。
控制元件的作用是调节电路的工作状态以使输出电压保持稳定。
5. 输出电压调节：根据误差放大器的输出，控制元件被相应地调节，以使输出电压接近参考电压。
如果输出电压偏离参考电压，控制元件会被调节以减小误差信号，从而使输出电压回归到稳定状态。
总结起来，稳压电路的工作原理是通过负反馈机制，通过比较输出电压和参考电压的差异，使用控制元件调节电路的工作状态，使输出电压保持在一个稳定的水平上。
这样可以确保输出电压不会受到电源波动或负载变化的影响。
稳压电路工作原理
稳压电路工作原理稳压电路是一种用于稳定输出电压的电路，它的工作原理基于负反馈的控制原理。
稳压电路可以将输入电压的波动或扰动降低到可接受的范围内，从而保证输出电压的稳定性。
稳压电路通常由稳压器和反馈电路组成。
稳压器是通过控制器件（如二极管、晶体管、场效应管等）的导通或截止来调节电压的大小。
而反馈电路则用于检测输出电压的变化，并将信息反馈给稳压器，使其进行调整。
在稳压电路中，反馈电路起到了至关重要的作用。
它通过将输出电压与参考电压进行比较，得到误差信号。
根据误差信号的大小，稳压器会相应地调整输出电压，使其接近参考电压。
这种负反馈的机制使得稳压电路能够在输入电压发生变化时自动调整输出电压，从而实现稳定的电压输出。
稳压电路根据不同的工作原理可以分为线性稳压电路和开关稳压电路两种类型。
线性稳压电路是最常见的一种稳压电路。
它通过使用功率晶体管或场效应管等控制器件来消耗多余的电压，并将稳定的输出电压提供给负载。
线性稳压电路的优点是结构简单、稳定性好、输出波形纯净，但效率较低。
开关稳压电路则是通过开关器件（如开关管、开关电容等）的开关动作来控制输出电压。
开关稳压电路的优点是效率较高，但由于开关动作会引入一定的开关干扰，因此输出电压的纹波较大，需要进行滤波处理。
稳压电路中常见的稳压器有三端稳压器和集成稳压器。
三端稳压器是一种常用的线性稳压器，它通过内部的反馈电路实现稳定输出。
集成稳压器则是将稳压器的功能集成在一颗芯片中，具有体积小、成本低、稳定性好等优点。
除了线性稳压电路和开关稳压电路之外，还有一些特殊的稳压电路，如电流源稳压电路、电容稳压电路等。
这些电路根据具体的应用需求，采用不同的控制原理和电路结构来实现稳定输出。
稳压电路通过负反馈的控制原理，使得输出电压能够在一定范围内保持稳定。
不同类型的稳压电路在结构和工作原理上有所差异，但都能够有效地控制输入电压的波动，从而提供稳定的电压输出。
稳压电路在电子设备中广泛应用，是保证设备正常工作和提高系统可靠性的重要组成部分。
稳压电路的工作原理
稳压电路的工作原理稳压电路是一种能够稳定输出电压的电路，它在电子设备中起着至关重要的作用。
稳压电路的工作原理是通过对输入电压进行调节，使输出电压保持在一个稳定的数值范围内，不受外界因素的影响。
在本文中，我们将详细介绍稳压电路的工作原理及其相关知识。
首先，稳压电路通常由稳压元件、比较器和反馈回路组成。
稳压元件可以是二极管、晶体管或集成电路等，它们能够根据输入电压的变化来调节输出电压。
比较器用于比较输出电压与参考电压的大小，从而控制稳压元件的动作。
反馈回路则将输出电压信号反馈到比较器中，实现对输出电压的调节。
其次，稳压电路的工作原理是通过负反馈控制来实现的。
当输入电压发生变化时，稳压元件会根据反馈信号来调节输出电压，使其保持在一个稳定的水平上。
这种负反馈控制能够有效地抑制输入电压的波动，保证输出电压的稳定性。
另外，稳压电路还可以分为线性稳压电路和开关稳压电路两种类型。
线性稳压电路通过功率器件的调节来实现稳压，适用于小功率、低压差的情况。
而开关稳压电路则通过开关管的控制来实现稳压，适用于大功率、大压差的情况。
总的来说，稳压电路的工作原理是通过稳压元件、比较器和反馈回路共同作用来实现对输出电压的稳定控制。
它能够有效地保护电子设备不受电压波动的影响，保证设备的正常运行。
因此，在电子领域中，稳压电路是一项非常重要的技术，对于保障电子设备的稳定性和可靠性具有重要意义。
在实际应用中，稳压电路的工作原理需要根据具体的电路设计和要求来进行调整和优化，以确保输出电压的稳定性和精度。
通过不断地研究和改进，稳压电路的性能和稳定性将得到进一步提升，为电子设备的发展和应用提供更加可靠的保障。
综上所述，稳压电路的工作原理是通过稳压元件、比较器和反馈回路实现对输出电压的稳定控制，它在电子设备中具有重要的作用。
随着科技的不断进步，稳压电路的性能和稳定性将得到进一步提升，为电子设备的发展和应用提供更加可靠的保障。
稳压电路
稳压电路稳压电路是一种电子电路，它可以确保输出电压在一定范围内保持稳定。
稳压电路的设计和使用在现代电子设备中非常重要。
本文将从稳压电路的原理、构成和应用等方面进行介绍，希望能够帮助读者更好地理解和应用稳压电路。
稳压电路的原理是基于负反馈的控制原理。
在稳压电路中，输入电压经过一系列的变换和调节后，输出电压能够保持在稳定的范围内。
其中，关键的元件是稳压器，它可以根据反馈信号来调整输出电压。
稳压器一般由运放和反馈电路构成，通过对输入电压进行调节，使得输出电压的波动尽可能小。
稳压电路的构成包括输入端、输出端和稳压器。
输入端接收外部电源的电压，输出端提供稳定的电压输出。
稳压器是整个稳压电路的核心部分，它通过对输入电压进行调节，来实现输出电压的稳定。
稳压器可以分为线性稳压器和开关稳压器两种类型，线性稳压器适用于低功率应用，而开关稳压器适用于高功率应用。
稳压电路的应用广泛，主要包括电源供应、模拟电路、数字电路和通信设备等方面。
在电源供应领域，稳压电路用于保证设备得到稳定的电源，防止电压波动对设备的损坏。
在模拟电路和数字电路中，稳压电路用于提供稳定的供电电压，确保电路正常工作。
在通信设备中，稳压电路用于调整电平，消除噪声和杂谐波，保证信号的传输质量。
通过稳压电路的应用，可以提升电子设备的可靠性和性能。
稳压电路的设计需要考虑多个因素，包括输入电压的范围、输出电压的稳定性、功率损耗和成本等。
在设计稳压电路时，需要根据具体的应用场景来选择适合的稳压器类型和参数。
同时，还需要考虑稳压电路的散热和保护等问题，确保电路的可靠性和安全性。
总之，稳压电路是电子设备中不可或缺的一部分，它可以确保输出电压在一定范围内保持稳定。
通过负反馈控制原理，稳压电路可以调节输入电压，提供稳定的电压输出。
稳压电路的应用广泛，涵盖了电源供应、模拟电路、数字电路和通信设备等各个领域。
在稳压电路设计中，需要考虑多个因素，并选择合适的稳压器类型和参数。
稳压电路工作原理
稳压电路工作原理
稳压电路是一种常用的电子电路，用于稳定电源电压，保证输出电压在设定范围内稳定不变。
其工作原理如下：
1. 参考电压源：稳压电路通常会使用一个稳定的参考电压源，作为基准电压。
这个参考电压源可以是一个稳压二极管、稳压芯片或者其他可靠的电路。
2. 错误放大器：稳压电路中通常会添加一个错误放大器，用于比较输出电压与设定电压之间的差异，并产生相应的误差电压信号。
3. 控制元件：根据错误放大器的误差电压信号，稳压电路会通过控制元件来调整输出电路的电压。
控制元件可以是可变电阻、可变电容或者开关管等。
4. 反馈回路：稳压电路中会添加一个反馈回路，将输出电压与参考电压进行比较，并根据差异来控制控制元件的动作。
当输出电压偏离设定范围时，反馈回路会调整控制元件，使其输出电压回归设定值。
5. 稳压效果：通过反馈回路的不断调整，稳压电路可以保持输出电压在设定范围内稳定不变。
无论输入电压波动或负载变化，稳压电路都能自动调整控制元件的工作状态，以维持稳定的输出电压。
总之，稳压电路通过参考电压源、错误放大器、控制元件和反
馈回路的协同作用，实现对输出电压的稳定调节，以满足电子设备对稳定电源的需求。
稳压电路工作原理
稳压电路工作原理稳压电路是电子电路中常见的一种电路，它的作用是在输入电压波动时，输出电压能够保持稳定。
稳压电路通常被用于各种电子设备中，以确保设备能够在不同输入电压条件下正常工作。
本文将介绍稳压电路的工作原理及其常见类型。
稳压电路的工作原理主要是通过负反馈来实现的。
负反馈是指将电路的输出信号与输入信号进行比较，并根据比较结果对输入信号进行调节的一种控制方式。
在稳压电路中，负反馈能够使得输出电压稳定在一个设定的数值，即使输入电压发生波动。
稳压电路通常由比较器、误差放大器、参考电压源和功率元件等部分组成。
比较器用于比较输出电压与设定的参考电压，误差放大器用于放大比较器的输出信号，并将放大后的信号与输入电压进行比较，参考电压源提供一个稳定的参考电压，功率元件则用于调节输出电压。
稳压电路的常见类型包括线性稳压电路和开关稳压电路。
线性稳压电路通过调节功率元件的导通状态来实现稳压，它的优点是稳定性好，但效率较低。
开关稳压电路则通过开关元件的开关动作来实现稳压，它的优点是效率高，但稳定性相对较差。
在实际应用中，根据具体的需求和条件，可以选择合适的稳压电路类型。
在稳压电路中，稳压芯片是一个非常重要的元件。
稳压芯片是一种集成了比较器、误差放大器、参考电压源和功率元件等功能的芯片，它能够实现稳压电路的各种功能，并且具有体积小、功耗低、性能稳定等优点。
稳压芯片的选取对稳压电路的性能有着重要的影响。
除了稳压芯片，稳压电路中的其他元件也对稳压电路的性能有着重要的影响。
例如，功率元件的选择和散热设计能够影响稳压电路的稳定性和效率，输入输出电容和电感的选择能够影响稳压电路的抗干扰能力和响应速度。
总之，稳压电路通过负反馈实现对输入电压的稳定调节，它在电子设备中起着非常重要的作用。
了解稳压电路的工作原理及其常见类型，能够帮助我们更好地设计和应用稳压电路，以满足不同的需求和条件。
稳压电路的工作原理
稳压电路的工作原理稳压电路是一种能够自动调节电源输出电压的电路。
它能够在负载变化或输入电压波动时，保持输出电压不变。
稳压电路可以分为线性稳压和开关稳压两种类型。
线性稳压电路是一种基于功率晶体管的放大器，通过对输入信号进行放大和滤波，使得输出信号保持恒定。
当输入电源波动时，放大器会自动调节放大倍数，以保持输出信号恒定。
常见的线性稳压电路有三端稳压器和二端稳压器。
三端稳压器是一种常用的线性稳压器件。
它由一个差分放大器、一个参考电源、一个功率晶体管和一个反馈回路组成。
参考电源提供一个固定的参考电平，差分放大器将输入信号与参考电平进行比较，并将误差信号送入功率晶体管控制端，使得输出信号保持恒定。
二端稳压器也是一种常用的线性稳压器件。
它由一个二极管、一个Zener二极管和一个负载组成。
当输入电源波动时，Zener二极管会自动调节其反向击穿电压，使得二极管的正向电压保持恒定。
因此，输出电压也保持恒定。
开关稳压电路是一种基于开关管的电路，通过对输入信号进行开关控制，使得输出信号保持恒定。
常见的开关稳压电路有降压转换器和升压转换器。
降压转换器是一种将高电压转换为低电压的开关稳压器件。
它由一个输入滤波器、一个功率开关、一个输出滤波器和一个反馈回路组成。
当输入电源波动时，反馈回路会控制功率开关的通断，以保持输出信号恒定。
升压转换器是一种将低电压转换为高电压的开关稳压器件。
它由一个输入滤波器、一个功率开关、一个输出滤波器和一个反馈回路组成。
当输入电源波动时，反馈回路会控制功率开关的通断，以保持输出信号恒定。
总之，稳压电路能够自动调节输出信号以适应负载变化和输入波动，并且能够保证输出信号恒定不变。
线性稳压和开关稳压是两种常用的稳压电路，它们各具特点，在不同的应用场合中发挥着重要的作用。
稳压电路的工作原理
稳压电路的工作原理稳压电路是一种能够保持输出电压稳定的电路，它在电子设备中起着非常重要的作用。
稳压电路的工作原理主要是通过对输入电压进行调节，使得输出电压在一定范围内保持稳定。
在本文中，我们将详细介绍稳压电路的工作原理及其应用。
首先，稳压电路通常由稳压器和反馈回路组成。
稳压器是一个能够自动调节输出电压的元件，而反馈回路则负责监测输出电压，并将信息反馈给稳压器，以便对输入电压进行调节。
通过这种方式，稳压电路能够实现对输出电压的稳定控制。
其次，稳压电路的工作原理是基于负反馈的控制原理。
当输出电压发生变化时，反馈回路会将这一信息传递给稳压器，稳压器根据反馈信号对输入电压进行调节，使得输出电压恢复到设定值。
这种负反馈的控制原理能够有效地保持输出电压的稳定性，使得稳压电路在各种工作条件下都能够正常工作。
另外，稳压电路还可以采用不同的工作原理来实现稳压功能，例如基于电容、二极管、稳压管等原理。
其中，稳压管是一种常用的稳压元件，它能够通过将多余的电压转化为热量来实现稳压功能。
通过选择合适的稳压元件和设计合理的反馈回路，可以实现不同类型的稳压电路，以满足不同的应用需求。
总的来说，稳压电路的工作原理是基于负反馈控制的原理，通过稳压器和反馈回路对输入电压进行调节，以实现对输出电压的稳定控制。
稳压电路在电子设备中具有广泛的应用，能够确保设备在不同工作条件下都能够稳定可靠地工作。
通过对稳压电路的工作原理进行深入理解，可以更好地应用和设计稳压电路，提高电子设备的性能和稳定性。
综上所述，稳压电路的工作原理是基于负反馈控制的原理，通过稳压器和反馈回路对输入电压进行调节，以实现对输出电压的稳定控制。
稳压电路在电子设备中具有重要的应用价值，对于提高设备的性能和稳定性具有重要意义。
希望本文能够帮助读者更好地理解稳压电路的工作原理，为实际应用提供参考和指导。
稳压电路工作原理
稳压电路工作原理稳压电路是电子电路中常见的一种电路，其作用是在输入电压波动时，输出电压能够保持稳定。
稳压电路通常应用于各种电子设备和电路中，以保证电路的正常工作。
稳压电路的工作原理是通过对输入电压进行调节，使得输出电压保持在设定的稳定数值。
下面我们来详细了解稳压电路的工作原理。
稳压电路通常由电源、稳压元件和负载三部分组成。
电源提供输入电压，稳压元件对输入电压进行调节，负载则是接收稳定的输出电压。
稳压元件可以是晶体管、集成电路或其他电子元件，其工作原理主要是通过对输入电压进行调节，使得输出电压保持在稳定的数值。
在稳压电路中，常见的稳压元件有三端稳压管和集成稳压器。
三端稳压管是一种常用的稳压元件，它通过对输入电压进行调节，使得输出电压保持在稳定的数值。
集成稳压器则是一种集成了稳压功能的电子元件，其内部包含了稳压电路所需的各种元件和电路，可以直接作为稳压电路的一部分使用。
稳压电路的工作原理可以通过负反馈的原理来解释。
当输入电压发生波动时，稳压电路通过负反馈的方式对输入电压进行调节，使得输出电压保持稳定。
负反馈是通过将输出电压与参考电压进行比较，然后通过控制电路对输入电压进行调节，使得输出电压保持在稳定的数值。
稳压电路的工作原理还涉及到稳压元件的特性和工作模式。
不同类型的稳压元件有不同的工作特性和工作模式，例如三端稳压管的工作原理是通过Zener效应来实现稳压，而集成稳压器则是通过内部电路来实现稳压。
在实际应用中，需要根据具体的电路要求选择合适的稳压元件，并合理设计稳压电路的工作原理。
总的来说，稳压电路的工作原理是通过对输入电压进行调节，使得输出电压保持在稳定的数值。
稳压电路通常应用于各种电子设备和电路中，以保证电路的正常工作。
在实际应用中，需要根据具体的电路要求选择合适的稳压元件，并合理设计稳压电路的工作原理，以实现稳定的电压输出。
通过本文的介绍，相信大家对稳压电路的工作原理有了更深入的了解，希望能够对大家的学习和工作有所帮助。
稳压电路的工作原理
稳压电路的工作原理稳压电路是电子领域中常见的一种电路，其作用是在输入电压波动的情况下，保持输出电压的稳定性。
稳压电路通常由稳压元件、反馈电路和比较器组成，通过这些部件的相互配合，实现对输出电压的调节和稳定。
稳压元件是稳压电路中的核心组件，常见的稳压元件包括二极管、三极管、稳压管等。
这些元件可以根据不同的工作原理分为分线性稳压元件和非线性稳压元件。
线性稳压元件通过消耗电压差来实现稳压，而非线性稳压元件则通过调节电阻或电容的值来实现稳压。
反馈电路是稳压电路中的一个重要组成部分，其作用是将输出电压的信息反馈给比较器，通过比较器对输入电压进行调节，从而实现输出电压的稳定。
反馈电路通常由电阻、电容等元件组成，通过这些元件的合理设计，可以实现对输出电压的精确控制。
比较器是稳压电路中的另一个关键组件，其作用是将反馈电路输出的信号与一个参考电压进行比较，然后根据比较结果对输入电压进行调节。
比较器通常由运算放大器等元件组成，通过这些元件的高增益和高输入阻抗，可以实现对输入电压的精确比较和调节。
稳压电路的工作原理可以简单概括为：当输入电压发生波动时，反馈电路将输出电压的信息反馈给比较器，比较器根据反馈信息和参考电压的比较结果对输入电压进行调节，从而实现输出电压的稳定。
通过稳压元件、反馈电路和比较器的相互配合，稳压电路可以在不同的输入电压和负载条件下，保持输出电压的稳定性，确保电子设备的正常工作。
总的来说，稳压电路是电子领域中一种非常重要的电路，其工作原理涉及稳压元件、反馈电路和比较器的相互作用，通过这些部件的合理设计和配合，可以实现对输出电压的精确调节和稳定。
稳压电路在各种电子设备中广泛应用，为电子设备的稳定工作提供了重要保障。
稳压电路的工作原理
稳压电路的工作原理稳压电路是一种用于稳定电压输出的电子设备，它能够在输入电压发生变化时，保持输出电压的稳定性。
稳压电路的工作原理主要是通过对输入电压进行调节和控制，以确保输出电压在一定范围内保持恒定。
在本文中，我们将详细介绍稳压电路的工作原理及其相关知识。
首先，稳压电路的基本原理是利用电子元件的特性来实现对电压的调节。
常见的稳压电路包括电压稳压器和集成稳压器两种类型。
电压稳压器主要由稳压管、二极管和电阻组成，通过对输入电压进行稳压调节，来保持输出电压的稳定性。
而集成稳压器则是将稳压管、二极管和电阻等元件集成在一起，形成一个完整的稳压电路，具有更好的稳定性和可靠性。
其次，稳压电路的工作原理是基于负反馈的原理。
当输入电压发生变化时，稳压电路会通过负反馈回路来调节输出电压，使其保持在设定的稳定值。
这种负反馈的机制能够有效地抑制输入电压的波动，从而实现对输出电压的稳定控制。
同时，稳压电路还可以通过内部电路来实现对输出电压的过载保护和短路保护，确保电路的安全稳定运行。
此外，稳压电路的工作原理还涉及到电压稳定器的工作特性。
电压稳定器通常分为线性稳压器和开关稳压器两种类型。
线性稳压器通过调节电阻来实现对输出电压的稳定控制，具有简单、稳定的特点；而开关稳压器则是通过开关管的开关动作来实现对输出电压的调节，具有高效、低损耗的特点。
不同类型的稳压器在工作原理和应用场景上有所不同，可以根据实际需求选择合适的稳压电路。
总的来说，稳压电路的工作原理是基于对输入电压的调节和控制，通过负反馈回路来实现对输出电压的稳定控制。
稳压电路可以有效地抑制电压波动，保证电路的稳定运行，是电子设备中常见的重要组成部分。
通过了解稳压电路的工作原理，我们可以更好地理解其在电子设备中的应用和作用，为电路设计和维护提供参考和指导。
稳压电路的工作原理
稳压电路的工作原理稳压电路是电子电路中常见的一种电路，其作用是保持输出电压始终稳定在一个设定的数值，即使输入电压或负载发生变化。
稳压电路在各种电子设备中广泛应用，确保设备的正常运行和保护电路不受损害。
稳压电路主要由稳压元件和反馈控制电路组成。
稳压元件可以是二极管、晶体管、稳压管等，通过对输入电压进行调节，使输出电压保持稳定。
反馈控制电路则监测输出电压的变化，并根据需要调节稳压元件的工作状态，以实现稳定的输出电压。
稳压电路的工作原理可以简单地描述为：当输入电压发生变化时，反馈控制电路检测到输出电压的变化，并通过控制稳压元件的导通或截止，使输出电压保持在设定值。
例如，在一个简单的稳压电路中，当输出电压升高时，反馈控制电路会减小稳压元件的导通电流，使输出电压下降；反之，当输出电压降低时，反馈控制电路会增加稳压元件的导通电流，使输出电压上升，从而实现稳定的输出电压。
稳压电路的稳定性和精度取决于稳压元件的性能和反馈控制电路的设计。
稳压元件的参数如稳定电压、稳定电流、温度系数等会影响稳压电路的性能；而反馈控制电路的带宽、灵敏度、补偿等也会对稳压电路的稳定性和动态响应产生影响。
在实际应用中，稳压电路可以分为线性稳压电路和开关稳压电路两种类型。
线性稳压电路通过调节稳压元件的导通电流来实现稳定输出电压，适用于低功率、低噪声要求的场合；而开关稳压电路则通过开关管的工作周期和频率来调节输出电压，适用于高功率、高效率要求的场合。
总的来说，稳压电路通过稳压元件和反馈控制电路的协同作用，使输出电压保持在设定值，确保电子设备的正常运行。
稳压电路的设计和调试需要充分考虑稳压元件的特性和反馈控制电路的精度，以实现稳定、可靠的输出电压。
在电子工程领域，稳压电路是一项基础而重要的技术，对于各种电子设备的设计和维护都具有重要意义。
如何制作稳压电源-设计应用
如何制作稳压电源-设计应用1、自制电源的想法起源于前两天想试试运算放达器，发现电源的-12V偏高，导致运放不能正常工作。
2、原理图图1、自制稳压电路接线图说明：(1)、T1是电子市场9块钱买的10W正负12V变压器。
开始时我从一个坏的计算机电源上拆下一个小小的变压器，认为可以用，首先发现引脚特别多，分不清哪是初级那是次级，其次我大胆地把一端只有两个引脚的当做初级线圈接入220V，只是点动接触一下，屋里空开就跳了。
后来才明白，那是所谓的高频变压器，工作时把220交流电整流，滤波后，通过高频开关输入的。
特点时可以实现小体积大功率。
给象我一样的初学者提个醒，碰到这种问题接线小心!果然电子市场买的新的变压器，才10w那么大个头!：)(2)、7812和7912是常用件，但是关于引脚定义挺乱的，总之是对应好就好了。
图2是我做完整理的时候发现的，觉得比较清楚，就摘录过来。
接错引脚可能导致两端电压不对称，甚至在整流桥后两端电压不对称。
其实正确的接线，稳压效果是很不错的。
图2、78xx和79xx接线图(3)、整流桥可以买到的，就一个集成电路，我买的是S2VB20，可以过200VDC,2A电流，反正我的变压器就是10W的输出1A不到，足以!(4)、滤波电容，似乎没什么讲究，有人说从几百到几千微法都行，但是要注意耐压，别被击穿了。
还有，别接反了，0和-12v之间，0接电容正，-12接电容负。
我接反了，一个电容冒着烟坏掉了。
滤波效果挺好的，不带负载嘛!也看不出来，以后专门看看这个滤波，什么派型滤波不知有什么特长。
用示波器看一条直线!如果不解电容，可以很清楚地看到整流桥后负半轴的波形翻转上去。
加电容后，立即变成一条直线了。
(5)、78xx和79xx的1、2与地之间的电容，有书上讲是防止产生高频自激振荡和抑止输入高频干扰信号，摘录至此。
电容大小也是乱选的，这个不要参考了。
3、结果调试完后，该电源可以输出DC11.80V，DC-12.11V，Dc+5.02三路直流电压源。
稳压电源的工作原理
稳压电源的工作原理
稳压电源是一种能够稳定输出电压的电力设备，其工作原理是通过控制输入电压的大小和电路拓扑结构，以保持输出电压的稳定性。
稳压电源的主要工作原理是利用反馈控制方法。
一般情况下，稳压电源的输入端连接到市电或其他电源，而输出端连接到需要供电的电子设备。
稳压电源内部包含了一个反馈回路，用于检测输出端的电压，并将这个信号与设定的电压进行比较。
当输出电压低于设定值时，反馈回路会向稳压电源的控制部分发送一个信号，指示需要增加输出电压。
控制部分会调整输入电压的大小，以保持输出电压恒定。
相反，当输出电压高于设定值时，反馈回路会向控制部分发送一个信号，指示需要减少输出电压。
稳压电源的控制部分根据反馈信号，通过改变输入电压的大小来实现输出电压的稳定。
常见的控制方式包括线性稳压和开关稳压。
线性稳压是利用线性器件，例如稳压二极管或晶体管，将输入电压降低到所需的输出电压。
这种方式简单可靠，但效率比较低。
开关稳压则是通过控制一个开关元件（如三极管、MOSFET 等）的通断来实现输入电压的调节。
通过快速开关导通和截止，可以控制不同占空比的开关时间，从而实现输出电压的稳定。
开关稳压通常具有较高的转换效率，但其实现过程相对复杂。
总的来说，稳压电源通过反馈回路控制输入电压的调节，以保持输出电压的稳定性。
不同的控制方式可能会采用不同的电路结构和元件，但其核心原理都是通过控制输入电压的大小来实现稳定输出的电压。
稳压电源的工作原理
稳压电源的工作原理稳压电源是一种能够为电子设备提供稳定电压的电源。
它的工作原理主要包括稳压控制和电路调节两个方面。
稳压控制是指通过反馈电路采集电源输出端电压，与设定的目标电压进行比较，并根据比较结果调整控制器的输出，以使输出电压保持在设定值附近。
常用的稳压控制方式包括线性稳压和开关稳压。
线性稳压的原理是通过调整电源输出电压的放大倍数来实现稳压。
控制器接收到电压反馈信号后，将其放大并与设定的目标电压进行比较，然后通过控制开关管的导通和截止来调节输出电压。
其中，开关管的导通时间与截止时间的比例决定了输出电压的大小。
如果输出电压高于目标电压，控制器会增大开关管的导通时间，如果输出电压低于目标电压，控制器会增大开关管的截止时间，以达到稳压的效果。
开关稳压的原理是通过周期性地开关和断开电源，调节输出电压。
控制器根据反馈电压信号，将输入电压切换成高频脉冲信号，然后经过滤波器得到稳定的直流电压输出。
开关稳压的优点是效率高，但由于开关动作，容易产生电磁干扰，因此需要采取一些措施来减小干扰和噪声。
电路调节是稳压电源工作中的另一个重要方面。
根据输入电压的情况，将电路中的元器件按照一定的方式调节，以保持输出电压的稳定性。
常见的电路调节方法包括变压器调节、可控硅调节和自激振荡调节等。
在变压器调节中，通过可调节变压器的输出电压比例来实现稳压。
可控硅调节则是利用可控硅的导通和截止来调节输入信号，以达到稳压的目的。
自激振荡调节是利用正反馈效应，通过调节电路中的元件的参数，使得输出电压趋近于设定值。
总的来说，稳压电源通过稳压控制和电路调节两个方面的工作原理，能够为电子设备提供稳定电压，保证设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
稳压电路的工作原理与简单稳压电源的制作
本文介绍的是制作简单的稳压电源（图1），同学们经过组装、调试，全部达到了预定的要求。
围绕稳压电路，大家提出了许多问题，和老师一起进行了讨论。
同学：交流电经过整流和滤波可以得到比较平滑的直流电，为什么还要进行稳压呢？
老师：整流、滤波电路虽然能把变压器副边的交流电变换成波形平滑的直流电，却不能保证负载上直流输出电压的稳定。
首先，电网电压有±10％的波动，经过整流、滤波后，输出电压也要跟着发生±10％的变动；其次，负载电流大小发生变化，变压器副边有内阻也会直接引起输出电压的变动。
同学：这一点我有体会。
上次我在调试整流、滤波电路时发现：不带负载时，用万用电表测量直流输出电压是7V；接上收音机后再去测量，电压就降到了6V。
老师：对。
特别是采用电容滤波的电路这种现象更加突出。
同学：稳压管既然是一种具有稳压作用的二极管，能不能用它组成稳压电路呢？
老师：利用稳压管可以组成最简单的稳压电路（图2）。
把负载RL跟稳压管并联，由于稳压管两端的电压是稳定不变的，负载也就得到了稳定的直流电压。
同学：稳压管工作时为什么必须外加反向电压呢？
老师：稳压管是一种特殊的二极管，当外加反向电压使它进入击穿状态时，只要在电路上采取措施限制通过它的反向电流，管子就不会损坏。
十分可贵的是，稳压管在击穿状态下，通过管子的电流在一定的范围内变化时，管子两端的电压可以保持基本不变。
稳压管的击穿电压值就是它的稳定电压值。
同学：怎么限制通过稳压管的稳定电流呢？
老师：需要注意，稳压管都必须串联一个限流电阻R（参见图2），以保证通过稳压管的电流不超过允许的最大稳定电流值。
另一方面，限流电阻R在稳压电路中还起着电压调整作用。
假定电网电压升高，来自整流滤波电路的直流电压U1也随着升高，引起负载两端电压UL升高。
由于稳压管是与负载并联的，UL只要增大一点点，就会
使流过稳压管的电流ID有较大的增加，因为I=ID+IL，I也跟着增大，限流电阻R上的电压降相应增大，把UI 的增加量由R承担下来，保持UL稳定不变。
如果电网电压不变，负载电流IL增大了，也要通过稳压管和限流电阻的巧妙配合稳定输出电压。
现在请你分析一下。
同学：我说说试试。
如果负载电流IL增大了，因为I=ID+IL，流过限流电阻R的电流随着增加，R上的电压将相应变大，UI＝IR＋UL，UI不变，UL就要减小。
可是，UL又是稳压管两端的电压，UL下降就会使流过稳压管的电流ID明显减小，ID的减小，又把R上的电压降拉了下来，保持输出电压UL稳定不变。
老师：你的分析很正确。
现在你已经知道稳压管在稳压电路扮演什么样的角色了吧？
同学：我是这么理解的，不论是由于电网电压的波动还是负载电流的变化，都会及时反映在稳压管稳定电流ID 的改变上，通过它去调整限流电阻R上的电压降来稳定输出电压UL。
老师：对，这就是稳压管稳压电路的稳压原理。
需要进一步指出，这种稳压电路虽然简单，稳压效果也比较好，但是稳压作用是靠稳压管稳定电流ID的变化来实现的，一般小功率稳压管的稳定电流变化范围仅为几毫安到几十毫安，所以负载电流受到很大的局限。
这种稳压电路只适用于做小功率的标准电源或电路中的电压基准元件。
实用的稳压电源还要采用由三极管作调整元件的串联型稳压电路。
同学：今天我们制作的稳压电路（图1）为什么叫串联稳压电路呢？
老师：好，先说说串联稳压的电路原理吧。
用一个可变电阻R与负载RL串联（图3a），当输入的电压UI增加时，把R的阻值调大，用它把UI的增加量承担下来，保持输出电压UL不变；若UI不变，负载电流IL增大，这时相应减小R的阻值，使R上的电压降不变，就能维持输出电压的稳定。
由于在电路中作为调整元件的R是跟负载串联的，所以叫它“串联稳压”。
在实际稳压电路中是用三极管代替可变电阻（图3b），我们称它为“调整管”。
同学：三极管为什么能代替可变电阻呢？
老师：大家知道，三极管的基极电流Ib能够控制集电极电流Ic，Ic=βIb。
基极电流Ib增大时，Ic随之增大，相当于c、e之间的电阻Rce变小；Ib减小时，Ic随之减小，相当于c、e之间的电阻Rce变大。
显然，改变Ib就能改变Rce，使管压降Uce发生变化，起到了可变电阻的作用。
同学：老师，您再给我们讲讲三极管串联稳压电路（图4）的工作原理吧。
老师：要了解三极管串联稳压电路的工作原理，关键是抓住输出电压UL发生变化时怎样去控制调整管VT的基极电流Ib，从而调节管压降Uce，通过它来稳定输出电压UL。
在电路中，电阻R2和稳压管VD5组成的稳压电路，产生一个基准电压UZ作为调整管的基极电压Ub，输出电压UL就是调整管的发射极电压Ue，于是调整管VT的输入电压为Ube=Ub-Ue=UZ-UL这里，UZ是稳定不变的，输出电压UL的任何变化都会引起调整管输入电压Ube 发生变化。
假如UL变小，则Ube变大，Ib随之变大，使Rce变小，Uce减小，使输出电压UL保持不变。
其它情况同学们可以自己分析。
同学：稳压电源输出的直流电压能不能保持绝对不变呢？
老师：任何一种稳压电源稳定都只能是相对的，不稳定则是绝对的。
串联型稳压电路只能做到输出电压基本不变，因为调整作用（Uce的变化）是靠输出电压UL与基准电压UZ的静态差值来维持的。
如果输出电压UL绝对不变，那么调整管的调整作用就无法维持，输出电压也就不可能进行自动调节，稳压作用也就不复存在了。
同学：既然电压稳定是相对的，怎样才能进一步提高稳压电源的稳压精度呢？
老师：提高稳压电源的稳压精度，关键是输出电压UL发生微小的变化时，调整管就能立即作出反映，及时进行调整。
所以，典型的串联型稳压电路（图5）设置了一个放大环节，它把输出电压UL的变化量通过分压电阻R1、R2取出一部分，与基准电压UZ进行比较，它们的差值作为放大管VT1的输入信号，给VT1放大后再去控制调整管VT2，稳压电路的稳定度（稳压精度）就可以达到较高的程度了。
同学：这种带有放大环节的稳压电路比较复杂一些，怎么去分析这种电路呢？
老师：典型的三极管串联型稳压电路不管看起来多复杂，都包括四个主要环节，可以用一个方框图来表示（图6）。
其中VT2是与负载串联的调整管，构成调整环节；稳压管UZ提供基准电压，称为基准环节；R1、R2构成的电阻分压器，取出输出电压UL的一部分，形成取样环节；将取样电压与基准电压进行比较后送入VT1放大，所以由VT1组成的三角形是比较放大环节。
有些稳压电源还包括保护环节，在输出发生过载和短路时，保护环节能及时切断电源输出，避免电源电路发生过热而损坏。
同学：市场上出售多种型号的三端集成稳压器，能用它作稳压电源吗？
老师：这几年，稳压电路也逐渐集成化了，三端集成稳压器已经取代了大部分分立元件稳压电路，应用非常广泛。
下一次活动主要是三端集成稳压电路的实验制作。
