高压开关柜电气设计
高压开关柜的电气设计分析
高压开关柜的电气设计分析高压开关柜是电力系统中非常重要的设备，它在电网中起着关键的作用。
它不仅能够对电力设备进行监控和控制，还能够保障电力系统的安全和稳定运行。
在高压开关柜的设计中，电气设计是至关重要的一步。
本文将对高压开关柜的电气设计进行分析，探讨其在电力系统中的重要性以及设计中需要注意的关键问题。
高压开关柜作为电力系统中的一个关键设备，其电气设计的质量将直接影响到整个电力系统的安全和稳定运行。
在电气设计中，需要考虑到以下几个关键因素：1. 设备的选择：在电气设计中，需要根据电网的特点和需求选择合适的开关柜设备。
这包括对设备的工作电压、额定电流、短路容量等参数的合理选择，以保证设备在工作时能够满足电网的需求，并且具有一定的安全储备。
2. 线路布置：在高压开关柜的电气设计中，需要对线路进行合理的布置，以确保设备线路的连接简洁、合理，避免电气设备之间的相互影响和干扰，并且方便设备的运行和维护。
3. 保护措施：在电气设计中，需要考虑加入一些保护措施，以确保设备在故障条件下能够及时、准确地切除故障信号，保护设备和系统的安全。
4. 环境因素：高压开关柜往往部署在恶劣的环境条件下，例如高温、潮湿、腐蚀等。
在电气设计中需要考虑到这些因素，选择合适的设备和保护措施，以确保设备能够在恶劣的环境条件下正常工作。
高压开关柜的电气设计的质量将直接影响到整个电力系统的安全和稳定运行，因此需要对设备的选择、线路布置、保护措施和环境因素等方面进行充分的考虑和分析。
二、高压开关柜的电气设计过程1. 参数计算和设备选择：首先需要对电压等级、额定电流、短路容量等参数进行计算和选择，以选取适合电网需求的设备。
5. 设计评审和确认：对设计方案进行评审和确认，确保设计方案满足电网的实际需求，并且符合相关的设计规范和标准。
6. 文档编制和归档：编制相关的设计文件和图纸，并进行归档和备案，以备将来的参考和使用。
在高压开关柜的电气设计过程中，需要特别注意以下几个关键问题：4. 设计的可靠性和稳定性：需要确保设计方案的可靠性和稳定性，以保证设备在工作时能够满足电网的需求，并且具有一定的安全储备。

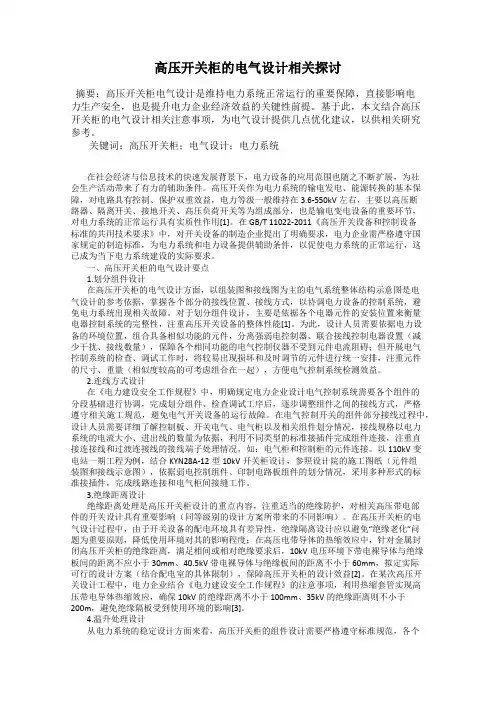

高压开关柜的电气设计相关探讨
高压开关柜的电气设计相关探讨摘要：高压开关柜电气设计是维持电力系统正常运行的重要保障，直接影响电力生产安全，也是提升电力企业经济效益的关键性前提。
基于此，本文结合高压开关柜的电气设计相关注意事项，为电气设计提供几点优化建议，以供相关研究参考。
关键词：高压开关柜；电气设计；电力系统在社会经济与信息技术的快速发展背景下，电力设备的应用范围也随之不断扩展，为社会生产活动带来了有力的辅助条件。
高压开关作为电力系统的输电发电、能源转换的基本保障，对电路具有控制、保护双重效益，电力等级一般维持在3.6-550kV左右，主要以高压断路器、隔离开关、接地开关、高压负荷开关等为组成部分，也是输电变电设备的重要环节，对电力系统的正常运行具有实质性作用[1]。
在GB/T 11022-2011《高压开关设备和控制设备标准的共用技术要求》中，对开关设备的制造企业提出了明确要求，电力企业需严格遵守国家规定的制造标准，为电力系统和电力设备提供辅助条件，以促使电力系统的正常运行，这已成为当下电力系统建设的实际要求。
一、高压开关柜的电气设计要点1.划分组件设计在高压开关柜的电气设计方面，以组装图和接线图为主的电气系统整体结构示意图是电气设计的参考依据，掌握各个部分的接线位置、接线方式，以协调电力设备的控制系统，避免电力系统出现相关故障。
对于划分组件设计，主要是依据各个电器元件的安装位置来衡量电器控制系统的完整性，注重高压开关设备的整体性能[1]。
为此，设计人员需要依据电力设备的环境位置，组合具备相似功能的元件，分离强弱电控制器、联合接线控制电器设置（减少干扰、接线数量），保障各个相同功能的电气控制仪器不受到元件电流阻碍；但开展电气控制系统的检查、调试工作时，将较易出现损坏和及时调节的元件进行统一安排，注重元件的尺寸、重量（相似度较高的可考虑组合在一起），方便电气控制系统检测效益。
2.连线方式设计在《电力建设安全工作规程》中，明确规定电力企业设计电气控制系统需要各个组件的分段基础进行协调，完成划分组件、检查调试工序后，逐步调整组件之间的接线方式，严格遵守相关施工规范，避免电气开关设备的运行故障。
（完整版）高压开关柜电气设计
（完整版）⾼压开关柜电⽓设计第1章绪论1.1概述称套配电装置⼜叫成套配电柜，也是以开关为主的成套电器，故也俗称开关柜。
它⽤于配电系统，作为接受与分配电能之⽤。
据电压⾼低，它可分为⾼压开关柜和低压开关柜两⼤类：按装置地点的不同，⼜分户外式与户内式（ 10 kv 及以下的多采⽤户内式）；按开关电器是否可以移动，⼜可分为固定式和⼿车式。
可见，⾼压开关柜是成套配电设备的⼀种，是有由制造⼚成套供应的⾼压配电装置。
在这种封闭或半封闭的柜中可装设各种⾼压电器、测量仪表、保护电器和控制开关等等。
通常⼀个柜就构成⼀个单元回路（必要时也可⽤两个柜），所以⼀个柜也就成为⼀个间隔。
使⽤时可按设计的主回路⽅案，选⽤适合各种电路间隔的开关柜，然后使可组成整个⾼压配电装置。
也具有占地少、安装使⽤及维护检修⽅便，适于⼤量⽣产等特点，故应⽤很⼴泛。
⾼压开关柜种类较多，分类⽅法亦有多种：按断路器的安装⽅式可分为固定式和⼿车式两⼤类；按柜体结构型式可分为开启式与封闭式两种；还可分为⼀般环境和特殊环境⽤（后者包括矿⽤、化⼯⽤、⾼海拔地区⽤等）。
按电⼒⾏业标准DL/T404-1997的定义，⾼压开关柜（high-voltage switchgear panel）是指由⾼压断路器、负荷开关、接触器、⾼压熔断器、隔离开关、接地开关、互感器及站⽤电变压器，以及控制、测量、保护、调节装置，内部连接件、辅件、外壳和⽀持件等组成的成套配电装置。
这种装置的内部空间以空⽓或复合绝缘材料作为介质，⽤作接受和分配电⽹的三相电能。
1.2⾼压开关柜的类型⾼压开关柜是3-35kV交流⾦属封闭开关设备的俗称，它是3-35kV电⽹中最⼤⾯积是配电设备。
由于国内外市场需求的⽇益多样化和国外代以先进技术的不断引进，20世纪80年来。
国内电器制造⾏业推出了⼏⼗种型号的⾼压开关柜产品，打破了⾼压开关柜过去⼏⼗年⼀直以少油断路器为主开关的GG-1和有限的⼏种⼿车式开关柜的落后局⾯。
高压开关柜的电气设计分析
高压开关柜的电气设计分析【摘要】高压开关柜是电力系统中至关重要的设备，用于控制和保护电路。
本文首先介绍了高压开关柜的重要性和功能，阐述了其在电力系统中的应用场景。
接着，详细解析了高压开关柜的主要组成部分，电气设计原则，设计要点，以及设计注意事项，强调了在设计过程中需要注意的关键细节和优化方案。
在总结了电气设计的关键要点，并展望了高压开关柜电气设计的未来发展方向。
通过本文的分析和讨论，读者可以深入了解高压开关柜的电气设计，提升对该设备的认识和理解，为电力系统的安全运行和稳定性提供参考。
【关键词】高压开关柜、电气设计、组成部分、原则、要点、注意事项、优化方案、关键要点、未来发展方向1. 引言1.1 概述高压开关柜的重要性高压开关柜作为电力系统中的重要设备，承担着电力传输和配电过程中的重要角色。
其作用在于对电力系统中的高压电流进行控制、分配和保护，确保电力系统运行稳定安全。
高压开关柜在电力系统中的作用不可替代，一旦发生故障可能会导致严重的后果，甚至造成重大的电力事故。
高压开关柜的正常运行对于保障电力系统的安全稳定运行至关重要。
在电网运行过程中，高压开关柜能够实现对电流的控制和分配，保证电气设备的正常运行。
高压开关柜还具有很强的短路保护和过载保护功能，能够及时切断故障电路，避免事故扩大，保护设备和人员的安全。
高压开关柜的设计质量和性能直接影响到电力系统的安全稳定运行。
为了确保高压开关柜的可靠性和安全性，电气设计必须符合一定的原则和标准，同时需要注意设计中的关键要点和注意事项。
只有通过科学合理的电气设计，才能提升高压开关柜的性能，保障电力系统的安全稳定运行。
1.2 介绍高压开关柜的功能和应用场景高压开关柜是电力系统中非常重要的设备，主要负责控制、分配和保护电路的运行。
它通常被安装在供电系统的主要节点，用于传输和分配电能，保障电网的安全稳定运行。
高压开关柜具有多种功能，包括断路、接通、过载保护、短路保护等。
高压开关柜电气设计
高压开关柜电气设计1. 引言在电力系统中，高压开关柜是至关重要的设备，用于控制和保护电力系统中的高压设备。
高压开关柜的电气设计是确保开关柜正常运行的关键因素之一。
本文将介绍高压开关柜电气设计的基本要点和注意事项。
2. 设计要点高压开关柜的电气设计需要考虑以下要点：2.1 电源选择选择适当的电源是高压开关柜电气设计的第一步。
通常，高压开关柜的电源可以是直流电源或交流电源。
选择电源时需要考虑电压等级、频率、电源控制和稳定性等因素。
2.2 开关柜配置在设计高压开关柜时，需要确定所需的开关组合和配置。
开关柜的配置取决于电力系统中所需的控制和保护功能。
常见的开关配置包括断路器、负荷开关、接地开关等。
2.3 电缆布线正确的电缆布线是保证高压开关柜良好运行的关键。
在电缆布线设计中，需要考虑电缆的尺寸、材料、长度和敷设方式等因素。
合理的电缆布线可以最大限度地提高系统的可靠性和安全性。
2.4 保护装置设计高压开关柜的保护装置设计是确保系统安全和可靠运行的重要环节。
保护装置包括过电流保护、短路保护、地面保护等。
在保护装置设计中，需要合理选择保护装置的类型、设置参数和灵敏度。
2.5 地面设计为了确保高压开关柜的安全性和稳定性，需要进行地面设计。
地面设计包括地床的选择、接地电阻的测量和控制、接地网的布置等。
合理的地面设计可以有效地减少系统的接地电阻，提高系统的运行稳定性。
3. 设计注意事项在进行高压开关柜电气设计时，需要注意以下事项：3.1 安全性安全是高压开关柜电气设计的首要考虑因素。
在设计过程中，需要合理选择安全设备和保护装置，确保操作人员和设备的安全。
同时，还需要合理布局和标识高压开关柜，以便操作人员清楚地了解各个部分的功能和操作方法。
3.2 可靠性高压开关柜是电力系统中重要的设备，对系统的可靠性有重要影响。
在电气设计中，需要选择可靠的开关和保护装置，合理布置电缆和连接方式，以提高系统的可靠性和稳定性。
另外，还需要定期对开关柜进行检测和维护，确保其正常运行。
10kV高压开关柜的设计
设施设备Facilities & Equipment引言在10kv高压开关柜的设计过程中，应当将安全原则放在首位，确保其整体系统架构能够实现良好的可靠性，尽可能降低出现致命故障的概率。
同时，还应当结合多种有效的措施，保障操作人员的安全。
为了明确设计细节，应当首先了解10kv高压开关柜的基础作用，并根据其设计需求，了解需要应用的规划方案，为以后的进一步架设打下坚实基础。
1 10kv高压开关柜的基础作用10kv高压开关柜具有重要的应用意义，其属于电力系统正常运行必不可少的部件。
通过应用10kv高压开关柜，能够有效节约运输能源，并控制目标线路的状态，使其能够实现连接、闭合、断开的设计动作[1]。
同时，10kv开关柜还能够调节电力输送的状态，使其处于平衡负载条件下，避免出现过载问题。
除以上功能外，10kv开关柜能够保障系统的正常运行，如果发现架构中存在故障问题，则会第一时间隔离目标区域，使供电环节能够继续运转，降低出现不良情况的概率。
因此，合理应用10kv高压开关柜，能够有效提升电力系统的稳定性，强化安全保障，具有重要的应用意义。
2 10kv高压开关柜的设计方法2.1 安全净距。
为了确保10kv高压开关柜能够达到良好的设计效果，应当重视内部安全净距的规划。
由于元器件本身在距离过紧的条件下可能会产生干扰或连带效应，因此需要重视对开关柜内部的距离设计，确保能够预留安全长度。
按照相关设计细节的要求，若高压开关柜应用空气进行绝缘，且所处区域海拔较高，则需要保证内部连接相能够达到125mm的安全距离。
若海拔高度超过1km，则需要进一步调整绝缘距离的长度，防止其影响开关柜的正常使用。
同时，由于大部分高压配电室的内部空间较小，因此需要重视10kv高压开关柜的绝缘设计，避免完全依赖内部安全距离进行规划。
在这一设计过程中，相关人员可以采用多种有效的措施提高绝缘效果，如热缩材料等。
这种材料以SMC、DMC为主，能够有效提高绝缘能力，使10kv高压开关柜能够在有限的空间内实现安全应用目标。
高压开关柜设计标准
高压开关柜设计标准高压开关柜是电力系统中非常重要的设备，它承担着对电力系统进行控制、保护和监测的重要功能。
因此，高压开关柜的设计标准显得尤为重要。
在设计高压开关柜时，需要考虑多种因素，包括安全性、可靠性、稳定性等方面的要求。
本文将从这些方面对高压开关柜的设计标准进行详细介绍。
首先，高压开关柜的设计应符合国家标准和行业标准的要求。
在我国，高压开关柜的设计、制造和使用都需要符合国家标准《高压开关设备和控制设备》（GB 3906）的要求。
此外，还需要考虑到《电气设备安装工程施工质量验收规范》（GB 50254）等相关标准的要求。
只有符合这些标准的要求，才能保证高压开关柜在使用过程中能够安全可靠地运行。
其次，高压开关柜的设计应考虑到设备的可靠性和稳定性。
在电力系统中，高压开关柜往往需要长时间连续运行，因此其可靠性和稳定性显得尤为重要。
设计人员需要充分考虑设备的工作环境、工作负荷、运行条件等因素，合理选择设备的材料、结构和工艺，确保设备能够在各种恶劣条件下稳定可靠地运行。
另外，高压开关柜的设计还需要考虑到设备的安全性。
高压开关柜在运行过程中可能会受到各种外部因素的影响，如雷击、过载、短路等，因此在设计过程中需要考虑到设备的防护和安全性能。
设计人员需要合理设置设备的防护装置，确保设备在受到外部影响时能够及时切断电源，保护设备和人员的安全。
此外，高压开关柜的设计还需要考虑到设备的维护和维修性能。
在设备运行过程中，可能会出现各种故障和问题，因此设备的维护和维修性能显得尤为重要。
设计人员需要合理设置设备的结构和布局，确保设备在需要维护和维修时能够方便快捷地进行操作，减少因维护和维修而导致的停机时间。
综上所述，高压开关柜的设计标准涉及到多个方面，包括符合国家标准和行业标准、考虑设备的可靠性和稳定性、保证设备的安全性、以及考虑设备的维护和维修性能等。
只有充分考虑这些因素，才能设计出安全可靠的高压开关柜，保障电力系统的正常运行。
浅谈35KV高压开关柜的设计
浅谈35KV高压开关柜的设计一、简述：35KV高压开关柜系三相交流50Hz、额定电压40.5kV的户内成套配电装置。
作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和检测等功能。
二、常用35KV开关柜按产品结构分为两类：移开式：代表产品为KYN口固定式：代表产品为XGN口三、几点设计经验（以KYN61柜为例）：柜体的结构：现KYN61柜柜体均采用t2.0敷铝钢板制作，因敷铝锌板柜体强度较差，加之在柜体的手车室及电缆室需安装电器元件，因此可以采取以下措施进行加固设计：1、在断路器室底部沿柜子深度方向加固两道槽钢，确保断路器在摇进出过程中受力点始终在两道槽钢上。
2、电缆室再沿柜子深度方向增加两道槽钢，确保电器元件的安装梁受力点始终在两道槽钢上；电缆室底板与侧板连接处均应该增加弯板以加强强度，否则会由于开关柜底板下面基础悬空导致开关柜变形，影响开关柜正常运行。
3、在开关的顶部沿开关柜的深度方向，在开关柜的两边各增加一道槽钢，确保箱体应有足够的机械强度，在运输、安装中不发生变形。
4、开关柜柜体面板设计宜采用t2.5冷轧钢板，并且在面板内适当增加加强筋来保证面板强度。
5、柜内元件安装梁设计宜采用t3.0镀锌板或者冷扎钢板镀锌加工折弯而成。
柜内有变压器，则考虑采用槽钢安装。
6、柜体设计要求外型美观同时，还要考虑承受额定动稳定电流所引起的作用力而不致损。
开关柜性能设计：1、绝缘设计：35KV开关柜按国家标准要求海拔在1000米及以下，带电体对地及带电体和不同相带电体之间空气净距离大于等于300mm.如果空气净距离不能满足时，可以采取加热缩套处理，但净距离不得小于200mm，如果采取加绝缘板处理则要求带电体对绝缘板之间距离不小于60mm；对可触及的面板要求带电体到面板之间空气净距离不小于330mm；2、开关柜工频耐压测试：海拔在1000米及以下工频耐压测试按95KV/min，如果海拔超过1000米时，工频耐压测试值需按下式修正U=KUo式中：U-修正后试验电压UO-海拔1000米时的试验电压Ka-修正系数式中：H—海拔高度，用米表示为简单起见，m取下述的确定值：m=1对于工频、雷电冲击和相间操作冲击电压；m=0.9对于纵绝缘操作冲击电压；m=0.75对于相对地操作冲击电压；3、柜内主母线与支母线设计：开关柜内母线设计不仅要考虑满足回路额定电流大小，还要考虑满足相间动热稳定大小。
高压开关柜的电气设计分析
高压开关柜的电气设计分析1. 引言1.1 背景介绍高压开关柜是电力系统中的重要设备，用于控制、保护和分配电能。
随着电力系统的发展和现代化需求的增加，高压开关柜的电气设计也变得愈发重要。
在电力系统中，高压开关柜承担着保护电气设备、隔离电气设备、控制电气设备等重要功能，因此其电气设计具有极大的影响。
高压开关柜的电气设计需要考虑众多因素，如结构特点、工作原理、基本要求、参数选择与计算、接线设计和保护设计等。
合理的电气设计可以有效提高高压开关柜的性能和可靠性，同时也能够降低设备的能耗和维护成本。
通过对高压开关柜的电气设计分析，可以更好地理解其工作原理和结构特点，为日后的优化设计提供参考。
本文旨在深入探讨高压开关柜的电气设计，并进一步探讨其对设备性能的影响，为其未来的发展提出展望和优化设计方向。
1.2 研究目的研究目的是通过对高压开关柜的电气设计进行分析，探讨其在实际工程中的应用和优化方向。
具体目的包括：1. 深入了解高压开关柜的结构和工作原理，为电气设计提供基础知识和理论支持。
2. 分析电气设计的基本要求，包括安全性、可靠性、经济性等方面，为设计提供指导和依据。
3. 对电气设计参数的选择和计算进行详细研究，探讨不同参数对开关柜性能的影响，为优化设计提供参考。
4. 分析高压开关柜的接线设计和保护设计，探讨如何提高系统的安全性和可靠性。
5. 探讨电气设计对高压开关柜性能的影响，并提出优化设计的方向和未来发展的展望。
通过研究，为高压开关柜的电气设计和应用提供理论基础和实用指导，促进其在电力系统中的广泛应用和发展。
1.3 研究意义研究意义在于提高高压开关柜的性能和可靠性，减少设备损坏和事故发生的可能性，保障电力系统的安全稳定运行。
通过深入分析高压开关柜的电气设计，可以帮助工程师更好地理解设备的结构和工作原理，为设计过程中各项参数的选择和计算提供指导。
通过设计合理的接线方案和保护措施，可以有效降低设备的运行成本，提高设备的使用效率，延长设备的使用寿命。
电气工程师如何设计电力系统的高压开关柜
电气工程师如何设计电力系统的高压开关柜电气工程师在设计电力系统的高压开关柜时，需要考虑多个因素，包括电力系统的要求、安全性、可靠性和经济性。
本文将探讨电气工程师在设计高压开关柜时需要注意的重要方面。
一、高压开关柜的选型在设计电力系统的高压开关柜时，首先需要根据实际情况选择合适的开关柜型号和规格。
要考虑的因素包括负荷容量、电压等级、断路器类型等。
挑选适当的开关柜有助于提高电力系统的安全性和可靠性。
二、高压开关柜的配置配置高压开关柜时，需要注意以下几个方面：1. 主要设备的选择：根据电力系统的要求选择适合的刀闸、隔离开关、断路器等主要设备。
要确保这些设备具有良好的质量和性能。
2. 保护和控制装置的配置：合理配置保护和控制设备，如过流保护装置、动作保护装置等，以确保高压开关柜能够正常运行并提供必要的保护功能。
3. 辅助设备的配置：包括仪表、信号设备等。
合理配置这些设备可以提高操作人员对高压开关柜状态的监测和控制能力。
三、高压开关柜的安装和布线在设计高压开关柜时，需要合理安排开关柜的安装位置和布线，以确保系统的可靠运行和安全性。
以下几个方面需要注意：1. 安装位置选择：要选择通风良好、无湿气和腐蚀性气体的场所，并确保开关柜与其他设备、建筑物的安全距离。
2. 布线规划：要根据电力系统的布线需求，合理规划高压开关柜的进线和出线，避免布线混乱、交叉和干扰。
3. 接地系统设计：合理设计接地系统，减小接地电阻，提高系统的安全性和可靠性。
四、高压开关柜的维护和检修设计高压开关柜时，需要考虑维护和检修的便利性，以确保系统的可靠运行和延长设备的使用寿命。
以下几个方面需要注意：1. 排布空间：合理安排开关柜内设备的排布，确保维护人员能够方便地进行操作和检修。
2. 标识和标牌：在开关柜上设置清晰可见的标识和标牌，以便维护人员准确找到相应的设备和元件。
3. 维护计划和记录：制定维护计划，并记载开关柜的维护细节和周期，及时记录维护和检修情况。
高压开关柜电气设计
高压开关柜电气设计高压开关柜是电力系统中必不可少的设备，其作用是控制和保护电力系统的运行。
在设计高压开关柜时，除了机械结构外，电气设计也起着至关重要的作用。
本文将详细介绍高压开关柜电气设计的相关内容。
一、开关柜的电气参数在进行高压开关柜电气设计时，需要了解开关柜的一些基本参数，例如额定电压、额定电流、额定短时耐受电流、额定短时耐受电流时间、额定短路开断电流等。
这些参数都是保证高压开关柜正常运行的基础，也是制定电气设计方案的重要参考。
二、电缆的选型与敷设电缆是高压开关柜中重要的电气元件之一。
在进行电气设计时，应该根据开关柜的额定电压、额定电流和长短距离等因素选定合适的电缆。
此外，在电缆的敷设和走向上也需要考虑清楚，以保证电缆的安全性和可靠性。
三、继电器的选择和配置高压开关柜中常用的继电器有过流继电器、相间接地继电器、压力继电器等。
在进行电气设计时，应该根据开关柜的具体情况选择合适的继电器，并采取合理的配线和接线，以确保继电器的准确、可靠地工作。
四、保护装置的设计与配置保护装置是高压开关柜的重要组成部分，包括过电压保护、过电流保护、接地故障保护等。
在进行电气设计时，应该充分考虑开关柜的保护需求，选择合适的保护装置，并进行正确的接线和调试，以保证开关柜的安全和可靠性。
五、接地装置的设计与配置高压开关柜中的接地装置主要包括接地网和接地开关。
在进行电气设计时，应该根据开关柜的具体情况合理规划接地网，选用适当的接地开关，并进行正确的接线和调试，以保证接地效果和安全性。
六、电气维护与检修高压开关柜的电气设计不仅关系到设备的正常运行，还关系到设备的日常维护和检修。
在进行电气设计时，应该注意设备的易维护性和可检修性，尽量减少电气故障和维护难度，降低维护和检修成本，保证设备的长期稳定运行。
综上所述，高压开关柜电气设计是一个复杂的过程，需要考虑众多的因素。
在进行电气设计时，应该根据开关柜的具体情况，合理选型、合理规划、合理配置，以保证开关柜的稳定运行、良好的保护性能和便于维护的特性。
高压开关柜的电气设计分析
高压开关柜的电气设计分析一、引言高压开关柜是电力系统中必不可少的设备，其作用是在电力系统中进行高压电路的分、合，保护和控制高压电气设备和电气线路。
在现代电力系统中，高压开关柜已经成为不可缺少的电气设备之一，其电气设计的合理性将直接影响到电气系统的安全稳定运行。
本文将对高压开关柜的电气设计进行深入的分析和探讨。
二、高压开关柜的组成和作用1. 组成高压开关柜通常由断路器、隔离开关、接地开关、辅助电气设备等组成。
2. 作用（1）分、合：高压开关柜可以对高压线路进行分、合操作，保障电气设备的正常运行。
（2）保护：高压开关柜内置有各种保护装置，如过载保护、短路保护等，用于保护电气设备和线路。
（3）控制：通过高压开关柜可以对电气设备和线路进行远程控制和监测。
三、高压开关柜的电气设计要求1. 安全性高压开关柜在设计时需要符合国家电气安全标准，保证高压设备的安全运行。
需要考虑到高压开关柜的使用环境，采取相应的防护措施，确保其安全可靠。
2. 稳定性高压开关柜在长期运行中要保持稳定的性能，不受外界环境的干扰，需要考虑到高压设备的散热、通风等问题，以确保设备的长期稳定工作。
3. 可靠性高压开关柜的电气设计需要考虑到其可靠性，包括设备和线路的绝缘、接地、保护等措施，确保设备在正常工作情况下不会出现故障。
4. 经济性在高压开关柜的电气设计中需要考虑到设备的成本和维护费用，并选择合适的电气设备和线路配置，以保证设备的良好性能和较低的运行成本。
1. 设备选型根据实际工程需要，选择符合要求的断路器、隔离开关、接地开关等设备，根据设备的额定电压、电流等参数进行选择，确保设备的性能符合实际要求。
2. 接地设计在高压开关柜的电气设计中，接地是非常重要的一个环节，需要考虑到接地系统的设计和接地装置的选型，以确保设备的安全可靠运行。
3. 整体布置高压开关柜的整体布置需要考虑到安全、维护和排散热等因素，应合理布置设备和线路，同时保证设备之间的安全距离和通风要求。
10kV高压开关柜设计
前言10kV开关柜的作用是接受和分配电网的电能，根据不同的厂家或者需求不同，其设计也会不同。
但为了避免开关柜在运行中的安全隐患，其设计必须要严格执行国家相关标准、电力行业标准以及标准柜型的要求。
1、10kV开关柜设计中的关键问题1.1安全净距为避免短路问题造成电力系统的危害，必须保证10kV开关柜所有裸露带电元器件之间的安全净距。
按照要求，10 kV 开关柜相对地及相与相之间的距离不小于125 mm，海拔超过1km时，需修正绝缘距离。
当配电室空间狭小时，开关柜的尺寸因缩小不能满足绝缘距离要求时，需解决绝缘问题，如：SMC、DMC 绝缘板和高压绝缘热缩材料。
1.2 五防连锁五防连锁主要是为了实现防止误分误合断路器、防止带电操合接地开关或挂接临时接地线等功能。
目前常用的方式是机械连锁方式，通过机械零部件环环相扣，可靠性高。
但加工工艺较复杂，工艺要求较高。
如：XGN、KYN等均具特色。
此外常用的方式还有机械程序锁，此方式虽然结构简单，但容易造成人工误操作，在无人值班的变电站很难应用。
2 10 kV 开关柜中元器件的选取2.1 开关柜主母线及分支母线母线安装主要是母线在支柱绝缘子上的固定及母线的连接。
硬母线长度超过20m应加伸缩节。
a）母线固定：常用的固定方式有用螺栓直接将母线拧在支柱绝缘子上；用扁铝夹板固定；用卡板固定。
b）母线及母线与引线连接安装：①母线接触面加工后必须保持清洁，并涂以电力复合脂；②母线平置时，贯穿螺栓应由下往上穿，其余情况下，螺母应置于维护侧，螺栓长度宜露出螺母2—3扣；③贯穿螺栓连接的母线两外侧均应有平垫圈，相邻螺栓垫圈间应有3mm 以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母；④螺栓受力应均匀，不应使电器的接线端子受到额外应力；⑤母线的接触面应连接紧密，连接螺栓应用力矩扳手紧固。
c）硬母线涂色、排列。
母线安装完备，要进行刷漆，油漆互要调匀，不可过稀或过稠，以达到涂刷均匀。
d）母线排列。
高压开关柜的电气设计分析
高压开关柜的电气设计分析高压开关柜是电力系统中的重要设备，用于控制和保护电力设备和线路。
其电气设计分析主要包括以下几个方面：1. 电气设计指标：高压开关柜的电气设计需要根据具体的使用要求和环境条件制定设计指标，包括额定电压、额定电流、短路电流、工作频率、环境温度等。
这些指标直接影响到开关柜的设计选型和工作性能。
2. 设备配置和布局：根据工程需求和电气设计指标，确定高压开关柜的设备配置和布局。
这包括开关设备的种类和数量、保护装置的设置、接地装置的安装位置等。
合理的设备配置和布局能够提高开关柜的操作便利性和维护性。
3. 主回路电气设计：主回路是高压开关柜的主要组成部分，需要进行电气设计分析。
主回路设计包括电缆选择、导线截面计算、电流互感器和电流传感器的选择、高压开关设备的合理配合等。
电气设计分析需要确保主回路的电气参数满足系统运行的要求。
4. 控制回路电气设计：控制回路是高压开关柜的另一个重要组成部分，用于控制开关设备的运行和保护装置的动作。
控制回路电气设计包括控制电路的图纸设计、控制电路元件的选择和安装、继电器和接触器的选型等。
电气分析需要确保控制回路的电气参数稳定可靠，能够准确地实现开关设备的控制和保护功能。
5. 开关柜的接地设计：高压开关柜的接地设计是电气设计中关键的一部分。
开关柜的金属外壳和设备必须接地，以确保人身安全和设备正常运行。
接地设计包括接地装置的选择和设置、接地线的规格和敷设方式等。
电气设计分析需要确保开关柜的接地系统具有低阻抗、可靠地保证设备的接地。
6. 安全防护和绝缘设计：高压开关柜是高电压设备，其安全防护和绝缘设计至关重要。
安全防护设备包括安全间隔、安全开关和操作机构的配置等；绝缘设计包括绝缘支持、绝缘保护、外绝缘和内绝缘等。
电气设计分析需要确保开关柜具有良好的安全性能和绝缘性能，以确保设备正常运行和人身安全。
高压开关柜的电气设计分析涉及到多个方面的内容，需要根据具体的工程需求和运行要求进行综合考虑，以确保开关柜具有良好的电气性能和安全性能。
高压开关柜的电气设计分析
高压开关柜的电气设计分析
高压开关柜是电力系统中的重要组成部分，其作用是将电力系统中的大电流进行控制
和分配。
因此，高压开关柜的电气设计是非常重要的，下面将对高压开关柜的电气设计进
行分析。
1. 电气设计原则
(1) 可靠性原则：高压开关柜是电力系统中的关键设备，其可靠性是保证电力系统运
行稳定的重要保证。
(2) 经济性原则：高压开关柜的电气设计应该考虑成本因素，确保在满足设计要求下，尽可能降低成本。
(3) 安全性原则：高压开关柜的电气设计应符合安全规定，并应采取相应的安全保护
措施，确保人员和设备的安全。
(1) 系统参数的确定：包括额定电压、额定电流、频率、短路容量等参数的确定。
(2) 设备选型：根据系统参数和设计需求确定各种设备的型号和规格，包括断路器、
隔离开关、负荷开关、电容器等。
(3) 接线方案的设计：根据系统要求确定高压开关柜的接线方案，包括主路、分支路、转换等。
(4) 电气图纸的编制：电气图纸是高压开关柜电气设计的重要组成部分，包括接线图、原理图、控制图等。
(5) 安全措施的设计：高压开关柜电气设计应根据实际情况采取相应的安全措施，包
括过流保护、过压保护、接地保护等。
4. 结语
高压开关柜的电气设计是保障电力系统运行的重要条件，在电气设计过程中，需要遵
循可靠性、经济性和安全性等原则，根据实际情况确定各种参数和设备，设计合理的接线
方案和电气图纸，并采取相应的安全措施，确保设备和人员的安全。
10kV高压开关柜设计方案
1.2 爬电距离
由于电力系统用户往往追求高可靠性，实践中我们要符合以下条件：高压开关柜中各组件及其支持 绝缘件(纯瓷及有机绝缘件)
的外绝缘爬电比距(高压电器组件外绝缘的爬电距离与额定电压之比)对于纯瓷绝缘为 18mm/kV，对 于有机绝缘为 20mm/kV。由于这一要求比较高，很多常规的元器件往往满足不了要求，这就要求我 们告知元器件生产厂家加以定制。元器件生产厂家往往会采用不增加绝缘子高度而增多或增高裙边 的方法。我们在选型时要注意裙边的高度与裙距比例不能太悬殊，另外，我们还应注意开关柜使用 场所的环境条件，为了防止发生凝露，我们可以在开关柜中加入带自动控制的加热器。
2 结束语
实际工作中，我深深感到开关柜的设计深度永无止境，有时，我们根本无法从理论上加以论证分析， 只能求助于经验，求助于型式试验，这也许是每门学科发展的现状，也是它得以发展的根本原因。
40℃时的温
(℃)
(℃)
(℃) 时的温升(K)
升(K)
升(K)
裸铜或裸铜合金 75
35
105
65
80
40
触头 镀银或镀镍 105
65
105
65
90
50
镀锡
90
50
90
50
90
50
螺栓 裸铜或裸铜合金 90
50
115
75
100
60
或等 镀银或镀镍 115
75
115
75
100
60
效联
镀锡
105
65
105
1.3 五防联锁功能
为了防止现场操作人员无意识地实施错误的操作，从而导致事故，除了加强对操作人员的培训以及 实施工作票制度，我们还应在开关柜的设计中加入强制联锁装置或采取提示性措施。对于开关柜而 言，需提供五种防止误操作功能
高压开关柜的电气设计分析
高压开关柜的电气设计分析摘要：在电力系统中，高压开关柜是重要组成设备，其电气设计好坏对电力系统供电具有直接的影响作用，所以为了保障电力系统正常运行，切实提高电力系统运行效率，必须科学合理的对高压开关柜电气进行设计。
本文首先介绍了电气设计的基本思路，并对其中的设计要点进行分析。
关键词：高压开关柜；电气设计1、高压开关柜的电气设计基本思路对于高压开关柜来说，其设计过程的基本思路就是利用逻辑思维对其进行设计。
一个较好的设计，必须要采用逻辑控制的相关方法，保证电气的安全，并与生产过程的相关要求相符。
这也就意味着在对高压开关柜进行设计时，首先，要使其和设计工艺原理相符，然后，还要确保设计好的产品安全性和可靠性较好，最后，还要保证设计好的产品和高压开关柜设计的国家要求相符。
2、高压开关柜的电气设计要点高压开关柜主要是结合电气系统整体结构的相关组装图和接线图设计的。
图中要将示例性组件具体组成部分和各个部分的具体位置以及相应接线方式和行线槽之间的具体关系反映出来。
在设计时，要将装配图以及接线图设计成为完整系统，从而对各个部分的分段基础进行协调。
在对电气控制系统进行设计时，要将各个结构具体的布局结合起来，对其整体性和紧凑性加以强调。
如果在设计时，其空间允许，还要针对加热元件的相关电噪音，找出相应的解决方法，使噪音产生的几率降低，振动发生器要和其他组件之间保持一定的距离。
在设计的过程中，还要对总控制柜中电源开关的具体安装位置进行充分考虑，设计时要坚持一定的原则，即操作方便，如果出现意外，急停控制开关设置在最为明显的位置上，能够立即操作。
整体配置设计合理，才能保证装配的质量，才能不对电气控制系统的相关性能产生影响，从而保证业务可靠，方便进行调试和维护。
2.1电气设计的划分组件对于各个电器元件而言，其安装位置是不同的，要保证电气控制系统的完整性，就要对其进行划分组件。
在对组件进行划分时，要坚持一定的原则：①要将具有类似功能的元件组合在一块；②将组件质检的具体连线数量尽可能减少，还要把接线关系较为密切的相关控制电器放置在同一组件之中；③将强弱电控制器分离开来，减少干扰；④为了保证整齐和美观，将外形尺寸以及重量都比较接近的电器放置在一起；⑤为了方便对电气控制系统进行检查和调试，要将经常需要进行调节与维护还有容易损坏的元件组合在一块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章绪论1.1概述称套配电装置又叫成套配电柜，也是以开关为主的成套电器，故也俗称开关柜。
它用于配电系统，作为接受与分配电能之用。
据电压高低，它可分为高压开关柜和低压开关柜两大类：按装置地点的不同，又分户外式与户内式（ 10 kv 及以下的多采用户内式）；按开关电器是否可以移动，又可分为固定式和手车式。
可见，高压开关柜是成套配电设备的一种，是有由制造厂成套供应的高压配电装置。
在这种封闭或半封闭的柜中可装设各种高压电器、测量仪表、保护电器和控制开关等等。
通常一个柜就构成一个单元回路（必要时也可用两个柜），所以一个柜也就成为一个间隔。
使用时可按设计的主回路方案，选用适合各种电路间隔的开关柜，然后使可组成整个高压配电装置。
也具有占地少、安装使用及维护检修方便，适于大量生产等特点，故应用很广泛。
高压开关柜种类较多，分类方法亦有多种：按断路器的安装方式可分为固定式和手车式两大类；按柜体结构型式可分为开启式与封闭式两种；还可分为一般环境和特殊环境用（后者包括矿用、化工用、高海拔地区用等）。
按电力行业标准DL/T404-1997的定义，高压开关柜（high-voltage switchgear panel）是指由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器，以及控制、测量、保护、调节装置，内部连接件、辅件、外壳和支持件等组成的成套配电装置。
这种装置的内部空间以空气或复合绝缘材料作为介质，用作接受和分配电网的三相电能。
1.2高压开关柜的类型高压开关柜是3-35kV交流金属封闭开关设备的俗称，它是3-35kV电网中最大面积是配电设备。
由于国内外市场需求的日益多样化和国外代以先进技术的不断引进，20世纪80年来。
国内电器制造行业推出了几十种型号的高压开关柜产品，打破了高压开关柜过去几十年一直以少油断路器为主开关的GG-1和有限的几种手车式开关柜的落后局面。
新推出的高压开关柜所配的主开关元件有真空断路器、SF６断路器、负荷开关、接触器和熔断器。
高压开关柜按柜内主元件的安装方式分为固定式和移开式，简称固定柜和手车柜。
移开式高压开关柜又根据手车的位置分落地式和中置式两种。
按安全等级分为铠装式、间隔式和箱式。
按柜内主绝缘介质分为空气绝缘柜和气体绝缘柜（充气柜）。
按柜内主元件的种类分为以下几类：（1）通用型高压开关柜：以空气为主绝缘介质,主开关元件为断路器的成套金属封闭开关设备,既断路器柜。
（2）F—C回路开关柜：主开关元件采用高压限流熔断器（fuse）—高压接触器(contactor)组合电器。
（3）环网柜：主开关元件采用负荷开关或负荷开关—熔断器组合电器，它们常用于环网供电系统，故通常称为环网柜。
1.3 高压开关柜的主要技术参数高压开关柜的主要技术参数有以下几项：（1）额定电压：（2）额定绝缘水平：用1min工频耐受电压（有效值）和雷电冲击耐受电压（峰值）表示；（3）额定频率；（4）额定电流：指柜内母线的最大工作电流；（5）额定短路是耐受电流：指柜内母线及主回路的热稳定度，应同时指出“额定短路持续时间”，通常为4s；（6）额定峰值耐受电流：指柜内母线及回路是动稳定度；纺护等级。
（7）纺护等级。
表1.1为高压开关柜的主要技术参数表1.1 高压开关柜的主要技术参数1.4 高压开关柜的技术发展从20世纪60年代末期起，我国高压开关行业开始自行设计高压开关柜。
自80年代以来，随着引进消化国外产品，技术水平迅速提高，品种也迅速增加到几十种，有间隔式，铠装式、箱式等开关柜：有可移动式，也有固定式柜：在移开式产品中，不仅有落地式，也开发了中置式和双层柜。
同时还开发出在特殊场所，如铁路、矿山使用的开关柜。
目前我国高压开关柜的技术水平可归纳为：（1）．产品容量增大。
最大容量为：12kV柜：额定电流4000A，额定短路开断电流63kV。
40.5kV柜：额定电流2500A，额定短路开断电流31.5kV。
（2）. 产品品种齐全，能满足严酷条件、高寒、地震地区和矿山、铁道部门使用。
（3）. 可靠性提高，符合标准的金属封闭式开关柜逐步替代了老产品。
（4）. 应用新工艺装备的技术1）数控钣金加工技术。
已有数百家企业拥有数控加工设备“三大条件”，在此基础上的柔性加工系统，提高了壳体尺寸精度和生产效率。
2）较先进的涂装工艺设备。
喷漆生产和喷粉工艺线使产品防护能力和外观都有较大的提高。
3）专用的母线加工设备。
1.5 本课题的主要任务为了更好的说明高压开关柜我选择了三种类型的高压开关柜（进线柜、电能计量柜、F-C柜）的电气进行设计。
（1）三种开关柜均采用中置移开式结构；（2）进线柜采用真空断路器，其操作机构为电磁操作机构或弹簧操动机构；其测量保护采用传统的继电器/仪表或微机型测量/保护装置；（3） F-C柜为高压电动机控制柜，要求具有相应的控制功能；（4）变电站电压为10kV，进线计算电流为200A，高压母线三相短路电流周期分量为10kV。
第2章高压开关柜一次接线设计2.1开关柜的总体结构（以中置式真空断路器柜为例）以JYN2-10(Z)高压开关柜为例，其结构可分为柜体和手车两部分。
手车为断路器手车，主要的电器元件有断路器（装在小车上）、接地开关和隔离静触头座等。
柜内由接地的钢板分隔成四个独立的隔室：母线室、手车室、继电器仪表室、电缆室。
柜体的后下侧成为电缆室，安装有电缆和电流互感器。
其上为主母线室。
隔室之间有隔板隔开，以保障检修时的安全。
柜体前面是继电器室和手车室。
依续工作。
靠推进机构是装有断路器等的小车在导轨上前后运动。
向内推入能使断路器上下两个隔离动触头插入隔离静触头座完成电路联结；反之，当断路器开断电路后，将小车向外拉出，隔离动、静触头分开，形成明显的隔离间隙，相当于隔离开关的作用。
利用专用的运载车，可将装有断路器的小车方便地推入或拉出柜体。
当断路器出现严重故障或损坏时，同样可使用专用的运载车将断路器小车拉出柜体进行检修。
也可换上备用的断路器小车，推入柜体内继2.1.1基本要求（1）高压开关柜设计，应使得高压开关柜正常运行、监视和维护工作能安全方便的进行，维护工作包括：元件是检修、试验、故障的寻找和处理；（2）对于额定参数和结构相同而需要替代的元件应能互换；（3）对于可移开部件的高压开关柜，如果可移开部件的额定参数和结构相同则应能互换；（4）应按当地使用条件校验；（5）应力求技术先进和经济合理；（6）选择的新产品均应具有可靠的试验数据，并经正试鉴定合格。
2.1.2主回路方案的确定高压开关柜的主电路也叫一次线路，它是根据电力系统和供配电系统的实际需要而确定的，每种型号的高压开关柜的主电路方案少则几十种，多则上百种，通常包括以下类别：所用变柜、计量柜、隔离柜、接地手车柜、电容器柜、高压电机控制柜（F-C柜）等。
开关柜主电路方案组合要考虑的问题包括：（1）根据一次系统图及其一次回路工作电流大小以及控制、保护、测量等要求，选择相应主电路方案的开关柜；（2）进出线类型以及开关柜之间的选择。
以JYN2-10(Z)高压开关柜为例进行设计。
2.2真空断路器柜真空断路器柜是装有真空断路器为主的开关柜，它配有专用的、带有自由脱扣的操动机构，除了作为普通配电保护断路器外，尤其适用于频繁操作及故障较多的场合。
由于真空断路器具有可连续多次操作、开段性能好、灭弧迅速、运行维护简单、灭弧室不需要检修、无爆炸危险及噪声低等良好的技术性能，并且有具有一定的经济性，近年来，在新设计的35kV及以下变电所中得到了广泛的应用。
2.2.1 一次接线10kV系统属于中性点不接地式，亦称中性点非有效接地系统。
应采用中性点经消弧线圈接地的运行方式，两相互感器测量A、C相，断路器柜的一次接线，如下图2.1所示。
图2-1真空短路器柜的一次接线图2.2.2 一次电器元件的选择各功能单元主回路的导体（包括主母线和分支母线）和串联的元件（不包括有熔断器连到电压互感器或变压器的短线连接），应考虑该回路各元件参数的配合和该功能单元应能通过所规定的额定电流和动、热稳定电流。
在考虑母线的允许温度或温升时，应根据触头、连接和与绝缘材料接触的金属部分的温度或温升的情况而定。
高压开关柜内一次电器元件类型较多，同一类型的电器元件可选的品种也多，且型式多样，在设计开关柜主电路方案和选用一次电器元件时，要综合考虑开关柜的性能要求、结构与安装布置、操作维护、通用性和电器元件的技术条件、性能参数、外形与安装尺寸等因素。
一．断路器的种类和选择高压开关柜可选用是断路器包括少油断路器、真空断路器、SF6断路器等。
少油断路器曾经一段时期在高压开关柜中占统治地位，但随着用户对开关电器无油化要求的日益增强，少油断路器的地位让给真空断路器。
少油断路器目前在高压开关柜中用的越来越少。
当然，为降低开关柜的造价，一些用户还是选用少油断路柜。
SF6断路器价格昂贵，除非有特殊要求的用户（如发电厂），目前一般用户选SF6断路器柜还是比较少。
所以，目前在高压开关柜中，真空断路器是主流。
按设计要求选择了真空断路器（ZN-10C/630或ZN12-10I），由于真空断路器具有可连续多次操作、开段性能好、灭弧迅速、运行维护简单、灭弧室不需要检修、无爆炸危险及噪声低等良好的技术性能，并且有具有一定的经济性，近年来，在新设计的35kV及以下变电所中得到了广泛的应用。
但真空断路器不足之处的分段感性负载时产生截流过电压，为限制过电压，对经常分断高压电动机或电弧炉变压器等感性负载的真空断路器必须配置专用的R-C吸收装置或金属氧化物避雷器。
真空断路器及电磁操动机构的参数如下表2.1表2.1 10kV真空断路器技术数据二．电流互感器的种类和选择对于测量和保护用的电流互感器，型号较多，可选LA、LZZB、AS12系列等。
在此选择了LZZB系列的电流互感器。
有关参数如下表2.2。
表2.2 电流互感器的技术数据2.2.3 母线的选择与布置一．母线的类型开关柜中的母线分为两部分：一是连通各柜的水平母线，称为主母线，起集散电流的作用；二是各柜内部垂直方向上联接各电器元件的母线，称为分支母线。
母线材料有铝和铜两种。
常用的母线结构形式与矩形、槽形和管形等。
单片矩形导体具有散肤效应系数小、散热条件好、安装简单、连接方便等优点，一般适用于工作电流≤2000A的回路中。
多片矩形导体集肤效应系数比单片导体的大，所以附加损耗增大。
因此载流量不是随导体片数增加而成倍增加的，尤其是每相超过三片以上时，导体的集肤效应系数显著增大。
在工程实用中多片矩形导体适用于工作电流≤4000A的回路。
当工作电流为4000A以上时，导体则应选用有利于交流电流分布比较均匀，散热条件好，机械强度较高，安装也不方便。
二．母线规格的选择母线的截面积，应考虑现状的负荷电流并顾及将来扩容的可能性。
