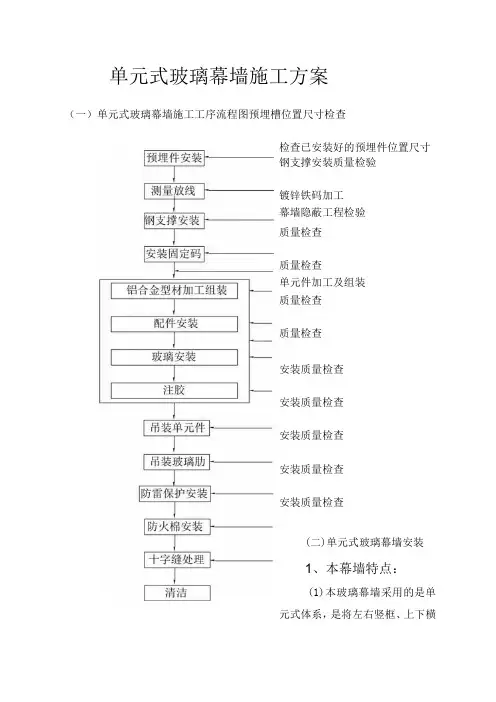

单元体幕墙施工组织设计

直立单元式幕墙安装方案本系统的范围为A楼的南、西、北立面及B楼的东、南、北立面，特点是单元体板块比较大，板块的自重比较大，所以单元体板块的安装根据主楼结构形式我司经过研究及分析后，决定采用塔吊进行单元板块的垂直吊装至指定的单元板块存放层的钢平台上，然后通过周转车运至楼内存放。

并在15层、30层、40层、50层的结构梁的外围设置水平导轨，导轨上安装电动葫芦，用于单元板块的吊装及水平运输的工作。

安装时，启动电动葫芦，把单元板块从楼内吊出，通过水平运输运至安装位置进行板块的安装。

单元式幕墙的安装形式如下图节点所示：单元体安装十字节点2.1施工准备技术方面的准备工作，组织设计人员对现场安装工人进行设计图纸的技术交底，熟悉本工程单元幕墙系统的结构特点。

详细研究施工方案，落实施工操作的可行性。

熟悉质量标准，使工人掌握每个工序的技术要点。

组织单元板块吊装人员学习单元板块的吊装方案，着重掌握吊具的额定荷载及各种单元板块重量等重要参数。

2.2测量放线复核总包公司提供的标高的正确性。

以提供±0.0标高为基准，利用全站仪、水平仪、经纬仪、50米长经过计量单位校核过卷尺及适当重物复核所提供标高基准线的正确性。

确定幕墙施工测量放线的基准层。

根据本工程的情况我公司将每三层等设为测量放线的基准层。

复核基准层土建基准点、线的闭合情况。

用激光水准仪，通过土建预留的测量孔，复核各基准层间基准点的偏差情况。

用经纬仪、长卷尺复合每个基准层内土建基准点，线的角度，距离，如发现偏差应进行均差处理。

2.3预埋件位置的复核预埋件随土建施工埋设完毕后，我司严格监控其施工质量，保证埋件平面位置偏差±10mm，标高偏差±10mm，表面平整度偏差≤5mm，且与结构连接牢固。

清理预埋件表面的混凝土。

再次检查预埋件的位置是否产生偏差，对不合格的埋件做好标记，并与相关人员协调确定补做埋件的最佳方案，待方案确认后，方可进行处理。

2.4单元体转接件安装2.4.1先对整个大楼进行测绘控制线，依据轴线位置的相互关系将十字中心线弹在预埋件上，作为安装支座的依据（如示意图所示）。

纵向分格墨线横向分格墨线预埋件2.4.2幕墙施工为临边作业，应在楼层内将螺栓与埋件连接，依据垂直钢丝线来检查一次转接件的垂直度与左右偏差（如下图示）。

2.4.3为保证转接件安装精度，除控制前后左右尺寸后，还要控制每个转接件标高，我司均采用经检测机构检验合格的水准仪进行跟踪检查标高（如下图所示）。

2.4.4待一次转接件各部位校对完毕后即进行螺栓初步连接，连接时严格按照图纸要求及螺栓紧固规定。

2.4.5角钢转接件安装完毕后，再进行转接件的安装，安装前垫上隔离垫，安装好进行前后左右调节，完毕后进行固定，再用水准仪检查标高。

2.4.6连接件安装精度要求标高±1.0mm（有上下调节时±2.0）连接件两端点平行度偏差≤1.0mm距安装轴线水平距离≤1.0mm垂直偏差（上下两端点与垂线偏差）±1.0mm两连接件连接点中心水平距离±1.0mm相邻三连接件（上下、左右）偏差±1.0mm2.5单元板块的运输我司通过汽车将单元板块直接运到工地，避免由于运输而影响单元体的供应，并且使质量得到控制。

由于单元板块较大，且每个板块由石材或玻璃组合而成，比较容易变形，为此采用专门设计的单元板块周转架来运输。

单元体在组装车间组装完毕后，采用专用运输车辆在汽车吊或塔吊的配合下运送到工地堆料场地，待吊装到各楼层。

单元板块通过水平运输道运到指定的位置，通过水平吊机的方式将板块吊到安装图所示编号位置直接进行安装；3、安装时配备3部对讲机（开吊装车处、板块挂接处，板块插接处各一部），统一安排,同步完成安装工作；首先将小平板将单元板块推到待装位置，钩好钢丝绳漫漫启动小吊机，使板片缓缓提升，严格控制提升速度和重量,待要出楼层时小心玻璃面碰到楼板梁，防止玻璃损伤（如下图所示）。

在板块安装过程中应注意问题：板块吊装前认真检查各起重设备的可靠性，安装方式的正确性。

认真核实所吊板体重量，严禁超重吊装。

起重工与起重机机械操作者认真配合，严防操作失误。

吊装人员都应谨慎操作，严防板块擦、碰伤情况。

吊装工作属临边作业，操作者必须系好安全带，所使用工具必须系绳防止坠物情况发生。

在恶劣天气（如大雨、大雾、4级以上大风天气）不能进行吊装工作。

2.6.2单元体的安装步骤：1、将吊具安装在板块上，为保证其稳定性，每个板块安装左右两个吊点，并要考虑重心位置。

2、为了使板块吊起后便于正确的就位与方向的调整、用结实的软绳穿在吊环上。

3、安装好吊环与吊绳的单元板块用平板小车根据编号滑移至楼底的起吊位置。

等待起吊。

4、单元板块进入楼层后，按照平面布置位置图进行堆放，然后将单元板块从运输架上搬运到小平板车上，为了防止单元板擦伤，应该在小车上搁置毛毯或橡胶垫，然后将小平板车推倒吊装处进行吊装。

（如下图所示）5、单元板块的吊装：单元体的吊装过程1）吊车将板块缓缓吊起，板块所在的楼层应有2～3人进行保护以防止板块损坏板块上方须有2-3人迎接。

2）待方向、位置正确后将板块缓慢向下移动就位。

工人在此操作过程中要注意板块的保护，避免板块与建筑结构及其它物品发生碰撞，造成不必要的损坏，同时也要注意操作做工人的安全防护。

6、板块就位7、连接件调整就位8、相邻板块安装2.7单元体幕墙防水压盖的安装单元板就位后，应用水平仪跟踪检查水平标高，若标高不合格进行调整，合格后则进行防水压盖与泡沫滞水条的安装。

防水压盖的安装，首先清洁槽内的垃圾，用清洁剂擦干净再进行打胶工序，打胶一定要连续饱满，然后进行刮胶处理，这一环节不能疏忽，打胶完毕后，待硅胶表干后进行渗水试验，合格后，再进行下道工序的施工安装(如下图所示)。

2.8单元板块安装质量控制标准（内控）单元板块进出偏差≤2mm单元板块标高偏差≤2mm单个板块两端标高偏差≤2mm左右相邻板块进出，标高方向阶差≤1mm单个板块垂直度≤1.5mm上下相邻板块直线度≤1.5mm相邻板块接缝宽度偏差±1.5mm2.9单元幕墙的验收程序：每块板块安装调整后，进行自检并认真填写自检表。

当每层单元板块安装结束后，项目经理组织质检员进行复检，并向总包、监理公司报验。

由于单元幕墙的特殊性，单元式幕墙的验收工作必须逐层进行，否则单元式幕墙的调整将十分困难。

当一层单元式幕墙验收合格后方可进行上一层板块的吊装工作。

板装组装情况由监理公司在组装厂进行验收，验收合格后发往现场。

及时会同总包、监理对单元幕墙进行淋水实验。

2.10单元幕墙的成品保护：幕墙成品保护是十分重要的施工环节，如处理不当，经常对幕墙成品造成划伤污染等破坏，不但给施工带来麻烦而且带来一定的经济损失。

成品保护措施主要有以下几种：用塑料薄膜对型材、玻璃内表面进行覆盖保护。

在幕墙内表面贴示警告标识，如“幕墙产品贵重，请勿碰撞”等。

派专人在幕墙完工层反复巡视，阻止一些正在进行的破坏行为，及时修复已被划破的塑料保护膜。

竣工前的清洁、清理工作，在竣工前夕我司负责拆除内保护用塑料薄膜，并对幕墙内侧进行彻底清理。

2.11安全、防范2.11.1特别要注意电葫芦的电控设备，当发生意外时可急停，并自动断电，保证安全吊装。

2.11.2吊具必须经常检查，发现磨损要及时更换。

2.11.3挂钩安装要牢固、就位，经检查无误后方可发出起吊信号。

2.11.4单元板块起吊后，不得在板块下部停留、作业。

第三节弯月面单元式玻璃幕墙系统施工方案本系统范围为A楼的东立面及B楼的西立面，特点同样是单元体板块比较大，板块的自重比较大，并且立面形式为弯月形，对于单元板块的吊装有相当大的难度，所以单元体板块的安装根据主楼结构形式我司经过研究及分析后，决定采用在每幢楼的34层、49层安装卷扬机在室内直接吊装室外单元板块，并通过设置在每幢楼的35层、50层安装铺设水平轨道进行水平吊装，运输到指定位置后进行单元板的最后安装。

3.1施工准备技术方面的准备工作，组织设计人员对现场安装工人进行设计图纸的技术交底，熟悉本工程单元幕墙系统的结构特点。

详细研究施工方案，落实施工操作的可行性。

熟悉质量标准，使工人掌握每个工序的技术要点。

组织单元板块吊装人员学习单元板块的吊装方案，着重掌握吊具的额定荷载及各种单元板块重量等重要参数。

3.2测量放线复核总包公司提供的标高的正确性。

以提供±0.0标高为基准，利用全站仪、水平仪、经纬仪、50米长经过计量单位校核过卷尺及适当重物复核所提供标高基准线的正确性。

确定幕墙施工测量放线的基准层。

根据本工程的情况我公司将每三层设为测量放线的基准层。

复核基准层土建基准点、线的闭合情况。

用激光水准仪，通过土建预留的测量孔，复核各基准层间基准点的偏差情况。

用经纬仪、长卷尺复合每个基准层内土建基准点，线的角度，距离，如发现偏差应进行均差处理。

3.3预埋件位置的复核预埋件随土建施工埋设完毕后，我司严格监控其施工质量，保证埋件平面位置偏差±10mm，标高偏差±10mm，表面平整度偏差≤5mm，且与结构连接牢固。

清理预埋件表面的混凝土。

再次检查预埋件的位置是否产生偏差，对不合格的埋件做好标记，并与相关人员协调确定补做埋件的最佳方案，待方案确认后，方可进行处理。

3.1.2单元体幕墙的安装过程3.1.2.1单元体转接件安装3.1.2.1.1先对整个大楼进行测绘控制线，依据轴线位置的相互关系将十字中心线弹在预埋件上，作为安装支座的依据（如示意图所示）。

纵向分格墨线横向分格墨线预埋件3.1.2.1.2幕墙施工为临边作业，应在楼层内将螺栓与埋件连接，依据垂直钢丝线来检查一次转接件的垂直度与左右偏差（如下图示）。

3.1.2.1.3为保证转接件安装精度，除控制前后左右尺寸后，还要控制每个转接件标高，我司均采用经检测机构检验合格的水准仪进行跟踪检查标高（如下图所示）。

3.1.2.1.4待一次转接件各部位校对完毕后即进行螺栓初步连接，连接时严格按照图纸要求及螺栓紧固规定。

3.1.2.1.5角钢转接件安装完毕后，再进行转接件的安装，安装前垫上隔离垫，安装好进行前后左右调节，完毕后进行固定，再用水准仪检查标高。

3.1.2.1.6连接件安装精度要求标高±1.0mm（有上下调节时±2.0）连接件两端点平行度偏差≤1.0mm距安装轴线水平距离≤1.0mm垂直偏差（上下两端点与垂线偏差）±1.0mm两连接件连接点中心水平距离±1.0mm相邻三连接件（上下、左右）偏差±1.0mm3.1.2.2单元体板块的场外运输3.1.2.2.1专用运输架为防止单元板块在运输途中颠簸擦伤单元板块，我司将专门特制适合本工程可拆卸式单元体运输的移动专架，此专架有方钢焊接而成，每个运输架可同时运输4块单元板块，运输时在铁架上搁置橡皮垫片，确保单元板快在运输途中不受损伤。
