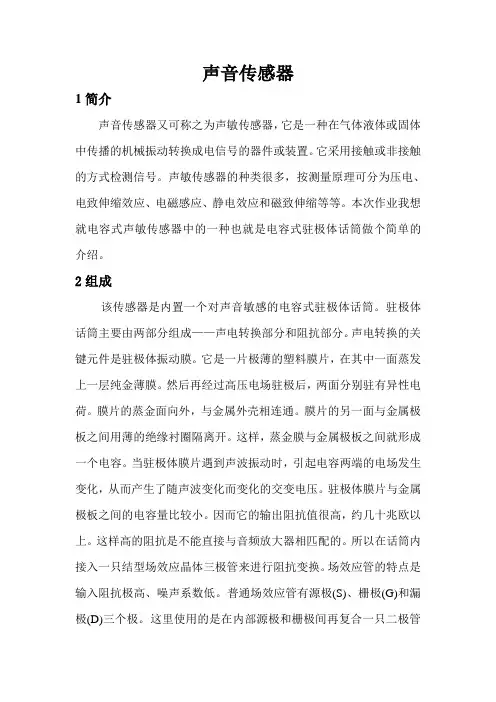

声音传感器

1简介

声音传感器又可称之为声敏传感器，它是一种在气体液体或固体中传播的机械振动转换成电信号的器件或装置。它采用接触或非接触的方式检测信号。声敏传感器的种类很多，按测量原理可分为压电、电致伸缩效应、电磁感应、静电效应和磁致伸缩等等。本次作业我想就电容式声敏传感器中的一种也就是电容式驻极体话筒做个简单的介绍。

2组成

该传感器是内置一个对声音敏感的电容式驻极体话筒。驻极体话筒主要由两部分组成——声电转换部分和阻抗部分。声电转换的关键元件是驻极体振动膜。它是一片极薄的塑料膜片，在其中一面蒸发上一层纯金薄膜。然后再经过高压电场驻极后，两面分别驻有异性电荷。膜片的蒸金面向外，与金属外壳相连通。膜片的另一面与金属极板之间用薄的绝缘衬圈隔离开。这样，蒸金膜与金属极板之间就形成一个电容。当驻极体膜片遇到声波振动时，引起电容两端的电场发生变化，从而产生了随声波变化而变化的交变电压。驻极体膜片与金属极板之间的电容量比较小。因而它的输出阻抗值很高，约几十兆欧以上。这样高的阻抗是不能直接与音频放大器相匹配的。所以在话筒内接入一只结型场效应晶体三极管来进行阻抗变换。场效应管的特点是输入阻抗极高、噪声系数低。普通场效应管有源极(S)、栅极(G)和漏极(D)三个极。这里使用的是在内部源极和栅极间再复合一只二极管

的专用场效应管。接二极管的目的是在场效应管受强信号冲击时起保护作用。场效应管的栅极接金属极板。这样，驻极体话筒的输出线便有两根。即源极S，一般用蓝色塑线，漏极D，一般用红色塑料线和连接金属外壳的编织屏蔽线。

3原理

该传感器内置一个对声音敏感的电容式驻极体话筒。声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。这一电压随后被转化成0-5V的电压，经过A/D转换被数据采集器接受，并传送给计算机。

4型号及其技术指标

BR-ZS1声音传感器是一款工业标准输出（4～20mA）的积分噪声监测仪，符合GB3785、GB/T17181等噪声监测标准，BR-ZS1声音传感器针对噪声测试需求而设计，支持现场噪声分贝值实时显示，兼容用户的监控系统，对噪声进行定点全天侯监测，可设置报警极限对环境噪声超标报警，该监测仪精度高、通用性强、性价比高成为其显著的特点。

BR-ZS1声音传感器的技术参数：

测量范围：30～120dB(A)

频率范围：20Hz～8kHz

频率计权：A（计权）

时间计权：F（快）

输出接口：4~20mA/RS232灵敏度：电压41.5mV/dB;

电流0.133mA/dB

最大误差：0.5dB

供电：220V市电或24VDC

尺寸大小：200mm×104mm×50mm

BR-ZS 1 型声音传感器

5应用

广泛应用于交通干道噪声监测、工业企业厂界噪声检测、建筑施工场界噪声检测、城市区域环境噪声检测、社会生活环境噪声检测监测和评估。
