电力电子中的碳化硅SiC
SiC材料在电子器件中的发展利好
SiC材料在电子器件中的发展利好近年来，随着科技的不断进步，人们对电子器件的要求也越来越高。
而SiC（碳化硅）材料作为一种新兴的材料，在电子器件中的应用潜力巨大。
SiC材料具有高温耐受性、高能效、高电信号速度和强大耐辐射能力等优势，因此在电力电子、光电子、半导体等领域具有广阔的应用前景。
首先，SiC材料在电力电子领域的发展具有重大意义。
在传统的电力电子器件中，硅材料是主要的材料选择。
然而，硅在高温、高功率和高频率应用中表现出限制，这限制了电力电子系统的效率和可靠性。
SiC材料具有高熔点和高电子饱和流速，使其具有更好的导电性能，能够承受更高的温度和功率密度。
同时，SiC材料具有低互连阻抗和低开关损耗等特性，使得SiC基础的电力电子器件具有更高的效率和更小的体积。
因此，SiC材料在电力电子器件中的应用能够提高能源利用效率，降低能源消耗，推动清洁能源的发展。
其次，SiC材料在光电子领域有着广阔的应用前景。
在光电子器件中，SiC材料的物理特性使其成为优选的材料选择之一。
SiC材料具有宽能隙（约为3.26eV），能够在紫外到可见光范围内发射和检测光信号。
相较于其他材料，SiC材料的宽能隙使其对紫外线的敏感度更高，光吸收系数更大，因此SiC光电子器件具有更高的光谱区域覆盖范围和更高的量子效率。
此外，SiC材料表面的化学稳定性和耐腐蚀性能优越，使得SiC器件能够在恶劣环境下长期稳定工作。
因此，SiC材料在激光技术、探测器、光纤通信等领域有着广泛的应用。
另外，SiC材料在半导体领域也有着巨大的潜力。
半导体器件是现代电路中不可或缺的一部分，而SiC材料在制造高功率、高频率半导体器件方面具有独特的优势。
相较于传统的硅材料，SiC材料具有更高的击穿电场强度和电子饱和漂移速度，使得SiC半导体器件能够实现更高的电流密度和更高的工作频率。
此外，SiC材料的热导率较高，能够快速散热，提高器件的可靠性和稳定性。
由于这些优势，SiC材料在功率电子器件、射频器件和微波器件等领域有着广泛的应用前景。

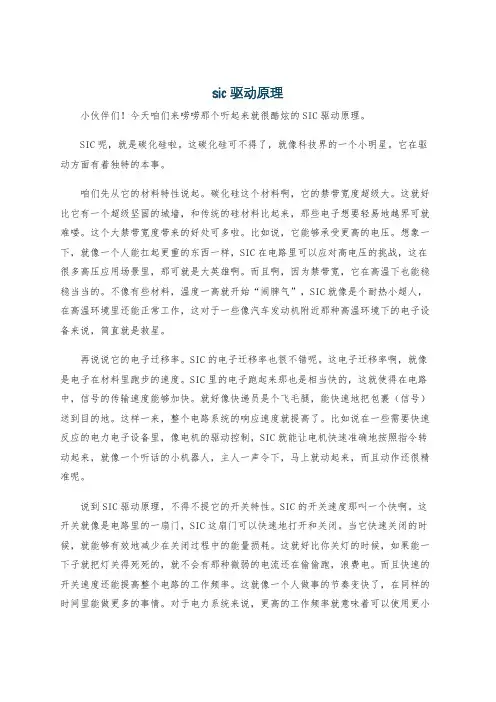

sic驱动原理
sic驱动原理小伙伴们！今天咱们来唠唠那个听起来就很酷炫的SIC驱动原理。
SIC呢，就是碳化硅啦。
这碳化硅可不得了，就像科技界的一个小明星。
它在驱动方面有着独特的本事。
咱们先从它的材料特性说起。
碳化硅这个材料啊，它的禁带宽度超级大。
这就好比它有一个超级坚固的城墙，和传统的硅材料比起来，那些电子想要轻易地越界可就难喽。
这个大禁带宽度带来的好处可多啦。
比如说，它能够承受更高的电压。
想象一下，就像一个人能扛起更重的东西一样，SIC在电路里可以应对高电压的挑战，这在很多高压应用场景里，那可就是大英雄啊。
而且啊，因为禁带宽，它在高温下也能稳稳当当的。
不像有些材料，温度一高就开始“闹脾气”，SIC就像是个耐热小超人，在高温环境里还能正常工作，这对于一些像汽车发动机附近那种高温环境下的电子设备来说，简直就是救星。
再说说它的电子迁移率。
SIC的电子迁移率也很不错呢。
这电子迁移率啊，就像是电子在材料里跑步的速度。
SIC里的电子跑起来那也是相当快的，这就使得在电路中，信号的传输速度能够加快。
就好像快递员是个飞毛腿，能快速地把包裹（信号）送到目的地。
这样一来，整个电路系统的响应速度就提高了。
比如说在一些需要快速反应的电力电子设备里，像电机的驱动控制，SIC就能让电机快速准确地按照指令转动起来，就像一个听话的小机器人，主人一声令下，马上就动起来，而且动作还很精准呢。
说到SIC驱动原理，不得不提它的开关特性。
SIC的开关速度那叫一个快啊。
这开关就像是电路里的一扇门，SIC这扇门可以快速地打开和关闭。
当它快速关闭的时候，就能够有效地减少在关闭过程中的能量损耗。
这就好比你关灯的时候，如果能一下子就把灯关得死死的，就不会有那种微弱的电流还在偷偷跑，浪费电。
而且快速的开关速度还能提高整个电路的工作频率。
这就像一个人做事的节奏变快了，在同样的时间里能做更多的事情。
对于电力系统来说，更高的工作频率就意味着可以使用更小的电感和电容等元件。
sic模块材料
SIC模块材料1. 概述SIC（Silicon Carbide，碳化硅）是一种具有优异性能的半导体材料，广泛应用于电力电子、光电子、化工等领域。
SIC模块是一种基于SIC材料制造的电子器件，具有高温、高压、高频和高功率等特点，被广泛应用于电力转换、电机驱动、光伏发电、电动汽车等领域。
SIC模块材料的研发和应用对于推动能源转型、提高能源利用效率、减少能源消耗具有重要意义。
本文将从SIC材料的特性、制备方法、应用领域等方面进行详细介绍。
2. SIC材料的特性SIC材料具有以下几个重要特性：2.1 带隙宽度大SIC材料的带隙宽度比传统的硅材料大得多，可以达到2.3-3.3电子伏特（eV），远大于硅材料的1.1eV。
这使得SIC材料在高温、高压、高频等恶劣环境下具有更好的性能。
2.2 热导率高SIC材料的热导率非常高，约为硅材料的3倍。
这使得SIC模块在高温工作条件下能够快速散热，提高了系统的稳定性和可靠性。
2.3 电子迁移率高SIC材料的电子迁移率远高于硅材料，可以达到800-1200 cm²/V·s，是硅材料的几倍。
这意味着SIC模块具有更高的电导率和更低的电阻，能够承受更大的电流和功率。
2.4 耐高温、耐辐照性能好SIC材料具有优异的耐高温性能，可以在1000摄氏度以上的高温环境下长时间稳定工作。
同时，SIC材料还具有良好的耐辐照性能，适用于核电、空间等高辐照环境下的应用。
3. SIC模块的制备方法SIC模块的制备方法主要包括以下几个步骤：3.1 SIC单晶生长SIC单晶的生长是制备SIC模块的关键步骤之一。
目前常用的SIC单晶生长方法有物理气相沉积（PVT）、化学气相沉积（CVD）和梯度凝固法等。
这些方法可以获得高质量、大尺寸的SIC单晶。
3.2 SIC晶片制备SIC单晶生长后，需要将其切割成适当尺寸的SIC晶片。
切割过程需要使用特殊的切割工具和技术，以保证切割的平整度和精度。
碳化硅主要器件形式
碳化硅主要器件形式1. 引言碳化硅（SiC）是一种广泛应用于电力电子领域的半导体材料。
相比于传统的硅材料，碳化硅具有更高的电子能带宽度、更高的热导率和更高的击穿电压，使其成为一种理想的材料用于高温、高电压和高频率的应用。
在碳化硅材料的基础上，开发了各种形式的主要器件，包括二极管、金属氧化物半导体场效应晶体管（MOSFET）、金属氧化物半导体场效应二极管（MOSFET-D）、绝缘栅双极晶体管（IGBT）等。
这些器件形式在不同的应用场景中具有各自的优点和特点。
2. 碳化硅二极管碳化硅二极管是碳化硅主要器件形式之一。
它具有较低的反向电流、较高的击穿电压和较高的开关速度。
碳化硅二极管广泛应用于高压、高温和高频率的电力电子应用中，如电源、变频器、电动车充电器等。
碳化硅二极管的优点包括：•低反向电流：碳化硅材料的宽禁带宽度使得二极管的反向电流较低，可以减少能量损耗。
•高击穿电压：碳化硅材料的击穿电压较高，可以提供更高的电压容忍能力。
•高开关速度：碳化硅材料的载流子迁移率较高，使得二极管具有较高的开关速度。
3. 碳化硅MOSFET碳化硅MOSFET是碳化硅主要器件形式之一。
它是一种基于金属氧化物半导体结构的晶体管，具有较低的导通电阻、较高的开关速度和较高的击穿电压。
碳化硅MOSFET的优点包括：•低导通电阻：碳化硅材料的高载流子迁移率和较低的材料电阻使得MOSFET 具有较低的导通电阻，可以减少能量损耗。
•高开关速度：碳化硅材料的载流子迁移率较高，使得MOSFET具有较高的开关速度，可以提高系统的响应速度。
•高击穿电压：碳化硅材料的击穿电压较高，可以提供更高的电压容忍能力。
碳化硅MOSFET广泛应用于电力电子领域的高压、高温和高频率应用中，如电源、变频器、电动车驱动等。
4. 碳化硅MOSFET-D碳化硅MOSFET-D是碳化硅主要器件形式之一。
它是一种具有二极管特性的MOSFET，可以在同一结构中实现开关和整流功能。
碳化硅器件 主要测试参数
碳化硅器件主要测试参数
碳化硅（SiC）器件是一种新型的半导体材料，具有许多优越的特性，因此在电力电子、光电子、汽车电子等领域得到广泛应用。
主要测试参数包括但不限于以下几个方面：
1. 电压参数，包括击穿电压、绝缘电压、耐压等参数。
这些参数对于SiC器件的正常工作至关重要，需要进行严格的测试以确保器件的稳定性和可靠性。
2. 电流参数，包括最大工作电流、漏电流、阈值电流等。
这些参数可以帮助评估SiC器件在不同工作条件下的电流承受能力和导通特性。
3. 温度参数，包括工作温度范围、热稳定性等。
由于SiC器件具有良好的耐高温特性，因此需要测试其在不同温度条件下的性能表现。
4. 开关特性，包括开关速度、开关损耗、反向恢复特性等。
这些参数对于SiC器件在开关电路中的实际应用具有重要意义，需要进行精确的测试以评估其开关性能。
5. 封装参数，包括封装材料的热阻、介质强度等。
这些参数对于SiC器件的散热和绝缘特性至关重要，需要进行封装后的测试以确保器件在实际应用中的可靠性。
综上所述，碳化硅器件的主要测试参数涉及到电压、电流、温度、开关特性和封装特性等多个方面，通过全面的测试可以全面评估其性能和可靠性，确保其在各种应用场景下的稳定工作。
sic的短路时间
sic的短路时间短路时间（Short-Circuit Time）指的是在电路中出现短路故障时，电路中的保护装置需要多长时间才能够切断电路，以防止过电流造成更大的损害。
而SIC（Silicon Carbide，碳化硅）则是一种新型的半导体材料，具有高温、高功率、高频等优点，被广泛应用于电力电子领域。
本文将讨论SIC的短路时间及其在电力系统中的应用。
一、SIC的特性SIC作为一种新型半导体材料，具有许多传统材料所不具备的特性，使得其在电力电子领域有着广泛的应用前景。
首先，SIC具有较高的电子能带宽度和击穿电场强度，能够承受更高的工作电压和电场强度。
其次，SIC的热导率较高，具有较好的散热性能，可以有效降低开关元件的温度。
此外，SIC的载流子迁移率较高，具有较低的导通压降和开关损耗，使得其在高频开关电源中能够实现更高的效率。
二、SIC的短路时间优势由于SIC的特性，其在短路故障发生时具有较短的切断时间，从而能够有效保护电路。
相对于传统的硅材料，SIC具有更高的掺杂浓度和较好的导电性能，电子的迁移速度更快，导致其短路时间更短。
此外，SIC的热导率较高，能够快速散热，减少开关元件在短路过程中的热损失。
因此，SIC在电力系统中广泛应用时能够提供更快速、更可靠的短路保护。
三、SIC在电力系统中的应用1. SIC开关元件的应用SIC开关元件作为SIC材料的代表产品之一，具有快速切换速度和低开关损耗的特点，被广泛应用于电力系统的变频器、逆变器、交直流转换器等设备中。
通过将SIC开关元件应用于电力系统中，能够提高系统的工作效率，减少电能损耗，并具有更好的抗干扰能力。
2. SIC保护装置的应用SIC材料的短路时间较短，使其成为电力系统中保护装置的理想选择。
在电力系统中，保护装置是非常重要的一环，可以及时切断电路，保护设备免受过流的损害。
采用SIC保护装置可以提供更快速的保护响应时间，提高系统的可靠性和安全性。
3. SIC材料的其他应用除了在开关元件和保护装置中的应用，SIC材料还可以应用于电力系统的其他领域。
碳化硅 超结
碳化硅超结简介碳化硅超结是一种基于碳化硅材料的半导体器件结构，具有优异的高温、高电压和高频特性。
碳化硅（SiC）是一种宽禁带半导体材料，其特殊的物理和化学性质使得碳化硅超结在电力电子、无线通信和光电子等领域具有广泛的应用前景。
碳化硅的优势1. 高温特性碳化硅具有出色的高温特性，其热稳定性和耐辐射性能远远超过了传统的硅材料。
在高温环境下，碳化硅超结能够保持良好的电性能，不易发生漏电和击穿等问题。
这使得碳化硅超结在航空航天、核能和汽车电子等领域得到广泛应用。
2. 高电压特性碳化硅超结具有较高的击穿电压和较低的漏电电流，使其适用于高压电力电子设备的制造。
相比传统的硅材料，碳化硅超结能够承受更高的电压，同时减少能量损耗和热量产生，提高电子设备的效率和可靠性。
3. 高频特性由于碳化硅的高电子迁移率和高饱和电子漂移速度，碳化硅超结具有较高的开关速度和更低的导通电阻。
这使得碳化硅超结在高频电子设备中表现出色，能够实现更高的工作频率和更快的信号传输速度。
碳化硅超结的结构碳化硅超结通常由碳化硅P型层、碳化硅N型层和中间的超结层构成。
其中，超结层是由P型和N型材料交替堆叠而成，形成PN结构。
这种结构使得碳化硅超结具有更低的漏电流和更高的击穿电压。
碳化硅超结的应用1. 电力电子碳化硅超结在电力电子领域具有广泛的应用。
由于其高温和高电压特性，碳化硅超结可用于制造高效、高可靠性的功率开关器件，如碳化硅二极管和碳化硅MOSFET。
这些器件可以减少能量损耗和体积，提高电力转换效率。
2. 无线通信碳化硅超结在无线通信领域也有重要的应用。
由于其高频特性，碳化硅超结可用于制造高速、高频率的射频功率放大器和射频开关。
这些器件可以提高无线通信设备的工作频率和传输速度，满足日益增长的数据传输需求。
3. 光电子碳化硅超结在光电子领域也有潜在的应用。
由于其宽带隙特性，碳化硅超结可以用于制造高性能的光电器件，如光电二极管和激光二极管。
这些器件可以实现高效能量转换和高速光通信，推动光电子技术的发展。
sic功率器件关键科学问题
SiC功率器件关键科学问题SiC是一种由硅（Si）和碳（C）构成的半导体化合物，它属于宽带隙（WBG）材料家族。
其物理键非常牢固，使得半导体允许SiC器件在结温高于硅的结温。
在电力应用中，碳化硅的主要优点是它的低漂移区电阻，这是高压电力设备的关键硅碳化硅功率器件以其优异的物理、电子性能正推动着电力电子技术的根本性变革。
虽然这种材料早已为人所知，质量高。
近年来，高温晶体生长技术的研究受到了国内外学者的关注。
虽然SiC具有不同的多晶结构（又称多晶结构），化硅片。
1.碳化硅的主要特性是什么？这种材料是由硅和碳组合而成的优异的机械、化学和热学性质。
热传导系数大。
良好的抗热震性能和热膨胀。
电源和开关损耗小。
能源效率高运转频率和温度（工作温度可达200℃）模头大小（相同的击穿电压）特征体二极管（MOSFET器件）优秀的散热管理,减少冷却需求。
延长使用寿命。
2.碳化硅在电子领域的应用是什么？碳化硅是一种非常适合电力应用的半导体，主要是因为它能承受高电压十倍，高达硅的可用电压。
以碳化硅为基础SiC二极管和晶体管还能在较高的频率和温度下工作，而不影响可靠性。
SiC器件的主要应用，如肖特基二极管。
3.为何SiC在功率应用中克服了Si?虽然硅是电子领域应用最广的半导体，但也开始显示出一些局限性，尤其是在大功率应用中。
与这些应用有关的一子器件可以更小、更快、更可靠。
与其它半导体半导体相比，它还能使用更高的温度、电压和频率。
尽管硅带隙在1.12eV左右,但是碳化硅的带隙值大约是3.26eV的3倍左右。
4.碳化硅为何能承受这么高的电压？电源设备，特别是MOSFET必须能够承受极高的电压。
因为电场的介电击穿强度大约是硅的十倍，因此SiC可以达层可以变得很薄。
流层越薄，电阻就越小。
从理论上讲，在高电压下，漂移层的单位面积电阻可降至硅电阻的1/3005.为何SiC在高频方面优于IGBT?就功率而言，过去主要使用IGBT和双极晶体管来降低高击穿电压时的导通电阻。
2024年碳化硅(SiC)市场发展现状
2024年碳化硅（SiC）市场发展现状引言碳化硅（Silicon Carbide，SiC）是一种具有优异特性的陶瓷材料，具有高熔点、高硬度、低膨胀系数、优良的热导性和半导性等特点。
由于其多种优势，碳化硅材料在诸多领域有着广泛应用。
本文将重点探讨碳化硅市场目前的发展现状。
1. 碳化硅市场规模和增长趋势据市场研究数据，全球碳化硅市场在过去几年呈现稳步增长的趋势。
预计未来几年内，碳化硅市场将继续保持快速增长，而且增长速度将进一步加快。
其中，具有潜力的领域主要包括电力电子、车载电子、航空航天、通信和储能等。
2. 碳化硅市场应用领域2.1 电力电子碳化硅材料在电力电子领域有着广泛应用。
由于其高熔点、高电导率和低电阻率，碳化硅材料在功率电子器件中表现出优异的性能，如IGBT（绝缘栅双极性晶体管）、MOSFET（金属氧化物半导体场效应晶体管）等。
碳化硅材料的应用使得电力电子设备更加紧凑、高效和可靠。
2.2 车载电子碳化硅材料在汽车电子领域也有广泛应用的前景。
由于碳化硅材料具有高温稳定性和优良的导热性能，可以用于汽车中的电动汽车充电设备、变速器和发动机控制模块等。
碳化硅材料的应用不仅可以提高汽车性能，还能增加电动汽车的续航里程。
2.3 航空航天碳化硅材料在航空航天领域也具备重要应用价值。
由于其高硬度、高耐热性和低密度等优点，碳化硅材料可用于制造航空发动机叶片、涡轮叶片和引擎部件等。
碳化硅材料替代传统的金属材料，能够提高航空航天器件的性能和可靠性。
2.4 通信碳化硅材料在光通信领域具备广阔的市场前景。
由于其半导体特性，碳化硅材料可用于制造高速通信器件，如激光二极管和光电二极管。
碳化硅材料的应用在光通信领域有助于提高数据传输速度和增加带宽，满足日益增长的通信需求。
2.5 储能碳化硅材料在电池领域也有着广泛应用。
碳化硅材料作为负极材料，可用于制造高性能锂离子电池和超级电容器。
碳化硅材料的应用有助于提升储能设备的能量密度和循环寿命，促进可再生能源的大规模应用。
碳化硅半导体的应用领域
碳化硅半导体的应用领域碳化硅（Silicon Carbide，SiC）是一种新型的半导体材料，具有优异的物理和化学性质，因此在多个领域有着广泛的应用。
本文将从能源、电力电子、汽车行业和通信领域等方面介绍碳化硅半导体的应用。
一、能源领域碳化硅半导体在能源领域中有着重要的应用。
首先，碳化硅半导体在太阳能电池中可以替代传统的硅材料，因为其较宽的能带隙使其具有更高的光吸收效率和更好的耐热性能，从而提高了太阳能电池的转换效率。
此外，碳化硅半导体还可以用于制造高温热电材料，可以将废热转化为电能，提高能源利用效率。
二、电力电子领域碳化硅半导体在电力电子领域中有着广泛的应用。
由于碳化硅半导体的高电场饱和漂移速度和高击穿电场强度，可以制造出耐高压和高频的功率器件。
这些功率器件可以应用于电动汽车、风力发电、电网等领域，提高能源转换效率，减少能源损耗，从而降低能源成本。
三、汽车行业碳化硅半导体在汽车行业中的应用也越来越广泛。
首先，碳化硅半导体的高温性能使其成为制造电动汽车的理想材料，可以制造出耐高温的电动汽车控制系统，提高电动汽车的安全性和稳定性。
其次，碳化硅半导体还可以用于制造车载充电桩，提高充电速度和效率，方便用户使用电动汽车。
四、通信领域碳化硅半导体在通信领域中也有着重要的应用。
碳化硅半导体的高频特性和高功率密度使其成为制造高频器件的理想材料。
这些高频器件可以应用于无线通信系统、雷达系统等领域，提高通信速度和传输距离，改善通信质量。
总结起来，碳化硅半导体在能源、电力电子、汽车行业和通信领域等方面都有着广泛的应用。
其优异的物理和化学性质使其成为替代传统半导体材料的理想选择。
随着技术的不断进步和应用领域的拓展，碳化硅半导体的应用前景将会更加广阔，为各个领域带来更多的创新和发展。
导电碳化硅4度
导电碳化硅4度
导电碳化硅（SiC）是一种重要的半导体材料，被广泛应用于高温、高压、高频率和高功率的电子设备中。
它具有优异的物理和化学性能，包括高导电性、高热导性、高硬度、化学稳定性好以及耐高温等特点。
当你提到“4度”这个表述时，这可能是对导电碳化硅性能的某种特定指标或条件的描述，但这个表述不是标准的或广泛认可的参数描述方式。
通常，讨论导电碳化硅的性能时，可能会提及其导电率、能隙（band gap）、热导率、抗压强度等参数。
导电率可以表征材料对电流的导通能力，而能隙是指材料在绝对零度下价带和导带之间的能量差，直接关系到材料的导电性和半导体特性。
如果你是想询问导电碳化硅在特定条件下（如4度C温度下）的性能或者是关于导电碳化硅的某个特定应用，可能需要提供更多的上下文信息。
例如，你可能关心的是在接近冰点温度下导电碳化硅的电导率或其他物理性能的变化。
请提供更详细的背景或具体问题，以便我能给出更准确的解答。
碳化硅晶片的用途
碳化硅晶片的用途碳化硅（SiC）晶片是一种具有广泛应用前景的高性能半导体材料。
它具有多种特殊的物理和化学特性，使得其在许多领域具有独特的应用优势。
以下是碳化硅晶片的几个主要用途：1.功率电子器件碳化硅晶片被广泛应用于高电压、高频率和高温环境下的功率电子器件中。
相对于传统的硅基技术，碳化硅晶片具有更好的电子迁移特性、更高的击穿电场强度和更高的热导率。
这使得碳化硅晶片成为制造高效能、高功率脉冲器件、功率变换器以及电力传送和分配系统中的关键材料。
2.光电子器件碳化硅晶片在光电子领域具有独特的应用潜力。
碳化硅晶片具有宽能带隙（2.2-3.4eV），使得其对可见光和紫外线具有很好的透过性和较低的光吸收率。
因此，碳化硅晶片被广泛用于高功率激光器、光电传感器和光纤通信系统等领域，具有较高的效能和稳定性。
3.射频和微波器件碳化硅晶片具有优异的高频性能，使得其在射频和微波器件中得到广泛应用。
碳化硅晶片的高电子迁移率和低特征阻抗使其成为高功率微波放大器、高频收发器和射频开关等器件的理想材料。
此外，碳化硅晶片在高温和高功率环境下具有较低的损耗和较高的热稳定性，使其在通信、雷达和航天等领域的微波设备中得到广泛应用。
4.电力电子模块碳化硅晶片可以用于制造高温、高功率、高压的电力电子模块，可以提高能源转换效率和系统性能。
碳化硅晶片在电力电子装置中具有良好的热导率和较低的功率损耗，可以有效降低系统的温度和能量损失。
这使得碳化硅晶片在新能源系统、工业自动化和交通运输等领域的电力电子模块中具有广泛应用前景。
5.其他应用碳化硅晶片还可以用于制造高温传感器、气体传感器和生物传感器等应用。
由于碳化硅具有优异的机械强度和化学稳定性，它可以耐受极端的环境条件，例如高温、酸碱等，使得其在特殊环境下的传感器应用中具有较高的性能和可靠性。
总结起来，碳化硅晶片具有卓越的电子特性、优异的导热性能、较高的机械强度和较低的损耗等特点，使其在功率电子器件、光电子器件、射频和微波器件、电力电子模块以及传感器等多个领域具有广泛的应用前景。
碳化硅材质用途
碳化硅材质用途碳化硅（Silicon carbide，简称SiC）是一种重要的半导体材料，具有广泛的用途。
本文将介绍碳化硅材质的几个主要应用领域。
一、电力电子领域碳化硅在电力电子领域有着重要的应用。
由于碳化硅具有较高的击穿电场强度和较高的工作温度，因此可以用于制造高压、高温的功率器件。
碳化硅功率器件相比传统的硅功率器件具有更低的导通损耗和更高的开关速度，可以提高电力转换效率和减小体积。
碳化硅材质的功率器件已经在电动汽车、风力发电、太阳能发电等领域得到了广泛应用。
二、光电子领域碳化硅具有宽带隙特性，可以在可见光和紫外光范围内进行高效的光电转换。
因此，碳化硅被广泛应用于制造光电器件，如光伏电池、LED、激光二极管等。
与传统的硅材料相比，碳化硅具有较高的光电转换效率和较长的寿命，可以提高光电器件的性能。
三、化工领域碳化硅材质具有良好的耐腐蚀性和高温稳定性，因此在化工领域有着广泛的应用。
碳化硅可以制成耐酸碱的管道、阀门和容器，用于承载和输送腐蚀性介质。
此外，碳化硅材料还可以用于制造高温反应器、催化剂载体等，在高温环境下具有较好的稳定性和耐久性。
四、机械工程领域碳化硅具有高硬度、高强度和良好的磨损性能，因此在机械工程领域有着广泛的应用。
碳化硅可以用于制造高温和高速运转的机械零件，如轴承、密封件、切削工具等。
碳化硅材质的零件具有较长的使用寿命和较低的摩擦系数，可以提高机械设备的性能和可靠性。
五、航空航天领域碳化硅具有低密度、高热导率和优异的高温强度，因此在航空航天领域有着重要的应用。
碳化硅可以用于制造航空发动机的涡轮叶片、燃烧室和喷嘴等关键部件，以提高发动机的工作效率和可靠性。
此外，碳化硅材料还可以用于制造航天器的热防护材料和结构材料，以应对极端的高温和高速环境。
碳化硅材质具有广泛的应用领域。
在电力电子、光电子、化工、机械工程和航空航天等领域，碳化硅材质都发挥着重要的作用，推动着相关技术的发展和进步。
随着科学技术的不断发展，相信碳化硅材质在更多领域将展现出更大的潜力和应用前景。
新型半导体材料在电力电子中的应用
新型半导体材料在电力电子中的应用随着近年来科技的飞速发展，新型半导体材料在电力电子领域的应用越来越受到人们的关注。
半导体材料作为电力电子的核心材料，可以实现高效稳定的电能变换和控制。
本文将探讨新型半导体材料在电力电子中的应用。
一、新型半导体材料的种类新型半导体材料主要分为两类：一类是宽禁带半导体，如碳化硅（SiC）、氮化镓（GaN）等；另一类是薄膜材料，如氧化钼（MoO3）、二氧化铈（CeO2）等。
其中，宽禁带半导体具有高电子迁移率和高耐高温性能，广泛应用于高功率电子器件；而薄膜材料则主要用于分布式电容器、温度传感器等部件的生产。
二、碳化硅在电力电子中的应用碳化硅是一种宽禁带半导体材料，其应用于电力电子领域已有多年历史。
碳化硅电子器件较传统硅电子器件具有更高的开关速度、线性度和热能损失小等优点。
目前，碳化硅器件已广泛应用于风能、太阳能等领域中的逆变器、混合动力汽车中的充电器、电力驱动系统、高速列车、海上风力发电机等高功率工业领域。
三、氮化镓在电力电子中的应用氮化镓是一种新型的宽禁带半导体材料，具有更高的能带gap、更小的热阻和更高的热导率。
由于氮化镓器件具有高效的电能变换和低功率损耗，因此得到了广泛关注。
在电力电子中，氮化镓器件常常用于功率逆变器、电源电力滤波器、高速电动车辆等高效能领域中。
四、新型薄膜材料在电力电子中的应用除了宽禁带半导体材料，新型薄膜材料在电力电子中的应用也越来越受到关注。
薄膜材料具有很高的比表面积和储能密度，因此在电容器和电池组件中有着广泛的应用。
目前，经过多年的研究和开发，氧化钼、二氧化铈等薄膜材料已经逐渐成为电容器的主要材料。
这些材料可以用于生产高码额、小型化、长寿命和高稳定性的电容器，广泛应用于各种电子设备、电力电子器件、电动汽车和风电等高功率工业领域。
总结而言，新型半导体材料在电力电子领域的应用具有发展前景，其广泛应用的实现将有助于提高能效、降低耗能和促进可持续发展。
碳化硅mos和sic模块 应用设计.pdf
碳化硅mos和sic模块应用设计碳化硅MOS和SiC模块是一种新型的功率半导体器件，其具有高温、高频、高电压、高功率密度等特点。
在应用中，它们主要用于高效率、高性能和高可靠性的功率电子系统，包括电力电子、电动车辆、太阳能、风能、工业驱动、医疗设备等领域。
下面针对常见的应用设计进行详细说明：1. 电力电子：碳化硅MOS和SiC模块可以应用于高压直流输电、开关电源、逆变器、变频器等电力电子设备中。
其中，高压直流输电采用硅碳MOSFET模块可以有效降低系统的损耗，提高系统效率；而开关电源、逆变器和变频器则采用SiC MOSFET模块可以实现更快的开关速度、更低的导通电阻和更高的开关频率，从而实现更加紧凑和高效的电源设计。
2. 电动车辆：碳化硅MOS和SiC模块可以应用于电动汽车和混合动力车的电机驱动系统中。
通过使用这些器件，可以降低系统的能耗、提高转换效率，实现更高的动力密度和更长的续航里程，从而提升电动汽车的性能和可靠性。
3. 太阳能和风能：碳化硅MOS和SiC模块可以应用于太阳能和风能领域的电源逆变器中。
这些逆变器需要高效率、高频率、高温度和高可靠性，在这方面SiC MOSFET模块表现出色，可以实现更高的转换效率和降低系统成本。
4. 工业驱动和医疗设备：碳化硅MOS和SiC模块可以应用于工业驱动、医疗设备等领域的高性能和高可靠性电源和逆变器中。
在这些应用中，硅碳和SiC MOSFET模块都能够提供更高的效率、更高的性能、更高的功率密度以及更长的使用寿命。
总之，碳化硅MOS和SiC模块具有广泛的应用前景，特别是在高温、高频、高电压、高功率密度等方面，将推动功率半导体技术的发展和应用。
碳化硅模块应用领域及特点
碳化硅模块应用领域及特点碳化硅（SiC）是一种新型半导体材料，具有很高的电子能隙和热稳定性，被广泛应用于电力电子、汽车电子、光电子、通信等领域。
以下将详细介绍碳化硅模块的应用领域及特点。
碳化硅模块的应用领域：1. 电力电子应用：碳化硅模块在电力电子应用中具有重要地位。
由于碳化硅材料导电性能好、热导率高，碳化硅模块能够在高温环境下工作，适用于功率变换器、逆变器、电力调节器等电力电子设备。
此外，碳化硅模块的高频性能优异，适用于高频变压器、开关电源等应用。
2. 汽车电子应用：碳化硅模块在汽车电子领域的应用也日益增多。
碳化硅材料的高温稳定性使得碳化硅模块能够在汽车发动机控制、电动车驱动系统、车载充电桩等高温环境下工作。
此外，碳化硅模块体积小、重量轻，能够提高汽车整体能源利用效率。
3. 光电子应用：碳化硅模块在光电子领域的应用主要体现在LED照明、太阳能发电等方面。
碳化硅材料的性能使得碳化硅模块具有较高的辐射和光电转化效率，能够提供更高亮度的照明和更高效率的太阳能发电系统。
4. 通信应用：碳化硅模块在通信领域的应用主要体现在通信传输系统和信号处理系统。
碳化硅模块因其高功率和高频率特性，能够提供更高速度和更大容量的通信传输，同时还能够实现高精度的信号处理。
碳化硅模块的特点：1. 高温稳定性：碳化硅模块能够在高温环境下工作，其温度稳定性远远超过了传统的硅模块。
这使得碳化硅模块能够应用于各种高温场合，如汽车发动机控制、太阳能发电等。
2. 高功率密度：碳化硅模块具有较低的导通电阻和较高的电子能量饱和速度，能够实现更高的功率密度。
这使得碳化硅模块能够在相同空间尺寸下提供更高的功率输出，提高系统效率。
3. 快速开关速度：碳化硅模块的开关速度非常快，能够实现快速开关和逆变。
这对于电力电子设备来说非常重要，可以提高系统的响应速度和稳定性。
4. 较低损耗：碳化硅模块的导通电阻较小，能够降低能耗。
同时，碳化硅材料具有较高的能隙，使得碳化硅模块能够实现低反向导通损耗，提高整体能量转换效率。
2024年SiC电机控制器市场需求分析
2024年SiC电机控制器市场需求分析1. 引言SiC（碳化硅）电机控制器作为一种先进的电力电子设备，在电动车、工业自动化、太阳能逆变器等领域得到广泛应用。
本文将对SiC电机控制器市场需求进行详细分析。
2. SiC电机控制器的优势在2024年SiC电机控制器市场需求分析之前，先了解一下SiC电机控制器的优势，如下所示：•高温性能优越：SiC材料可以在高达200℃的温度下正常工作，相比于传统的硅材料，SiC电机控制器具有更好的高温稳定性。
•高效能节能：SiC电机控制器具有低导通损耗和低开关损耗的特点，可以显著提高电机系统的效率，减少能源消耗。
•高功率密度：SiC电机控制器可以实现更小尺寸和更轻量化的设计，提高系统的功率密度和集成度。
•高频快速响应：SiC电机控制器的开关速度快，响应时间短，可以实现更高的开关频率和更精确的电机控制。
基于以上优势，SiC电机控制器在各个行业的市场需求不断增加。
3. 2024年SiC电机控制器市场需求分析3.1 电动车市场需求随着环保意识的提升和电动车技术的发展，电动车市场需求呈现出爆发式增长的趋势。
SiC电机控制器在电动车领域的应用得到广泛认可。
其高效能节能的特点可以显著延长电动车的续航里程，提升整车的性能和竞争力。
此外，SiC电机控制器还具备高频快速响应的优势，可以实现更精确的电机控制，提高电动车的驾驶体验。
因此，SiC电机控制器在电动车市场的需求将继续增长。
3.2 工业自动化市场需求工业自动化在提高生产效率和降低能源消耗方面具有重要作用。
SiC电机控制器的高功率密度和高效能节能的特点使其在工业自动化领域有着广泛的应用前景。
SiC电机控制器可以实现更小尺寸和更轻量化的设计，节省空间和成本，并提高系统的功率密度和集成度。
同时，SiC电机控制器的高温性能优越，可以适应工业环境下的高温需求。
因此，SiC电机控制器在工业自动化市场的需求将持续增长。
3.3 太阳能逆变器市场需求太阳能逆变器是将太阳能电池板产生的直流电转换为交流电的设备。
sic模块的介绍
sic模块的介绍
SiC模块是一种先进的半导体器件，采用SiC（碳化硅）材料作为核心组件。
与传统的硅材料相比，SiC具有更高的热稳定性、耐压能力和频率特性，因此SiC 模块能够在高温、高压、高频和高功率等极端环境下运行。
SiC模块的主要特点包括：
1.高温运行能力：SiC材料的熔点比硅材料高得多，因此SiC模块可以在更
高的温度下运行，提高了设备的可靠性和稳定性。
2.高耐压能力：SiC材料的介电常数比硅材料低，因此SiC模块可以承受更
高的电压，适用于高压应用。
3.高频特性：SiC材料的频率特性比硅材料好，因此SiC模块可以工作在更
高的频率下，适用于高频应用。
4.高功率密度：由于SiC材料的低热导率和低损耗特性，SiC模块可以具有
更高的功率密度，适用于高功率应用。
SiC模块在电力转换、电机驱动、光伏发电、电动汽车等领域得到广泛应用。
在电力转换方面，SiC模块可以用于电力系统的开关电源、不间断电源、变压器等设备中，提高电力转换效率。
在电机驱动方面，SiC模块可以用于电动机控制器中，提高电机的效率和性能。
在光伏发电方面，SiC模块可以用于光伏逆变器中，提高逆变器的效率和可靠性。
在电动汽车方面，SiC模块可以用于电池管理系统和电机控制器中，提高车辆的效率和性能。
总之，SiC模块作为一种先进的半导体器件，具有高温、高压、高频和高功率等特点，为现代电力电子设备的发展提供了新的解决方案。
碳化硅半导体的应用领域
碳化硅半导体的应用领域碳化硅（SiC）半导体是一种具有优异性能的新型材料，它在各个领域中都有广泛的应用。
本文将从电力电子、汽车工业、通信技术和光电子领域等方面详细介绍碳化硅半导体的应用。
一、电力电子领域碳化硅半导体在电力电子领域中具有独特的优势。
由于其高电场强度和高饱和漂移速度，碳化硅半导体器件能够承受高压和高温环境下的工作，因此被广泛应用于电力变换器、逆变器和整流器等电力电子设备中。
与传统的硅材料相比，碳化硅半导体器件能够实现更高的功率密度和更高的工作频率，大大提高了电力电子系统的效率和可靠性。
二、汽车工业领域碳化硅半导体在汽车工业领域中也有着重要的应用。
由于其高温性能和高功率密度，碳化硅半导体器件能够在汽车电子控制单元中承受高温环境下的工作，并提供更高的功率输出。
此外，碳化硅半导体器件还具有较低的开关损耗和较高的开关速度，可以提高电动汽车的驱动效率，并延长电池续航里程。
因此，碳化硅半导体在电动汽车的电力传输、电机驱动和充电桩等方面有着广泛的应用。
三、通信技术领域碳化硅半导体在通信技术领域中也有着重要的应用。
由于其高频特性和低损耗特性，碳化硅半导体器件可以实现高速、大容量的数据传输。
在光纤通信系统中，碳化硅半导体器件可以用于光电转换和光调制等关键环节，提高光通信系统的传输速率和性能。
此外，碳化硅半导体器件还可以用于射频功率放大器和微波器件等通信设备中，提供更高的功率输出和更稳定的信号传输。
四、光电子领域碳化硅半导体在光电子领域中也有着广泛的应用。
由于其宽带隙和高电子迁移率，碳化硅半导体器件可以实现高效率的光电转换和光电探测。
在光伏发电系统中，碳化硅半导体器件可以作为太阳能电池的关键组件，将太阳能转化为电能。
此外，碳化硅半导体器件还可以用于激光器、光电子集成电路和光通信器件等光电子设备中，提供更高的功率输出和更稳定的光信号传输。
总结起来，碳化硅半导体在电力电子、汽车工业、通信技术和光电子领域中都有广泛的应用。
SiC功率半导体器件的优势及发展前景
SiC功率半导体器件的优势及发展前景SiC（碳化硅）功率半导体器件是一种新型的高性能功率电子元件，具有很多优势和发展前景。
本文将从四个方面分析SiC功率半导体器件的优势和发展前景。
一、优势：1.高温特性：SiC功率半导体器件具有很高的耐高温能力，能够在高温环境下工作。
其工作温度可以达到600摄氏度以上，相对于传统的硅功率器件，SiC器件能够在更苛刻的工作条件下稳定工作，提高了系统的可靠性和稳定性。
2.高电压特性：SiC器件具有更高的击穿电压，相对于硅材料的400伏特击穿电压，SiC材料的击穿电压可以达到数千伏甚至更高。
这意味着同样体积和尺寸下，SiC器件能够承受更高的电压，提供更大的功率输出，满足更高需求的电力系统。
3.低导通和开关损耗：SiC功率器件的导通和开关损耗比传统硅功率器件更低。
SiC材料的特殊结构和载流子迁移特性使得SiC功率器件具有更低的导通电阻和开关电阻，减少了功率损耗和热量产生，提高了能源的利用率。
4.高频操作能力：SiC器件具有更高的频率应用能力。
由于SiC材料的载流子迁移速度较高，SiC功率器件可以在更高的频率下工作，实现更高的开关频率和更快的开关速度。
这使得SiC器件在电力电子转换器和无线通信系统等领域具有广泛的应用前景。
二、发展前景：1.新能源行业：随着新能源行业的快速发展，对功率半导体器件的需求也在不断增加。
SiC功率器件具有高温、高频等特性，能够应对新能源系统的高温环境和高频率要求，因此在太阳能发电、风能发电和电动交通等领域有很好的应用前景。
2.电动汽车：SiC功率器件在电动汽车的应用前景广阔。
电动汽车对功率器件的高频、高温能力要求较高，而SiC器件具有这些优势，可以提高电动汽车的能效和驱动系统的稳定性。
3.工业控制：SiC功率器件在工业控制领域也有广泛的应用前景。
工业控制系统对功率器件的可靠性和稳定性要求较高，而SiC器件的高温、高压、低损耗特性能够满足这些要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电子中的碳化硅SiCSiC in Power ElectronicsVolker Demuth, Head of Product Management Component, SEMIKRON Germany据预测，采用SiC的功率模块将进入诸如可再生能源、UPS电源、驱动器和汽车等应用。
风电和牵引应用可能会随之而来。
到2021年，SiC功率器件市场总额预计将上升到10亿美元 [1]。
在某些市场，如太阳能，SiC器件已投入运行，尽管事实上这些模块的价格仍然比常规硅器件高。
是什么使这种材料具有足够的吸引力，即使价格更高也心甘情愿地被接受？首先，作为宽禁带材料，SiC提供了功率半导体器件的新设计方法。
传统功率硅技术中，I GBT开关被用于高于600V的电压，并且硅PIN-续流二极管是最先进的。
硅功率器件的设计与软开关特性造成相当大的功率损耗。
有了SiC的宽禁带，可设计阻断电压高达15kV的高压MOSFET，同时动态损耗非常小。
有了SiC，传统的软关断硅二极管可由肖特基二极管取代，并带来非常低的开关损耗。
作为一个额外的优势，SiC具有比硅高3倍的热传导率。
连同低功率损耗，SiC是提高功率模块中功率密度的一种理想材料。
目前可用的设计是SiC混合模块（IGBT和SiC肖特基二极管）和全SiC模块。
SiC混合模块SiC混合模块中，传统IGBT与SiC肖特基二极管一起开关。
虽然SiC器件的主要优势是与低动态损耗相关，但首先讨论SiC肖特基二极管的静态损耗。
通常情况下，SiC器件的静态损耗似乎比传统的硅器件更高。
图1.a显示了传统软开关600V赛米控CAL HD续流二极管的正向压降V f，为低开关损耗而优化的快速硅二极管和SiC肖特基二极管，所有的额定电流为10 A。
图1.a中：25℃和150℃下不同续流二极管的正向电流与正向压降。
对比了10A的SiC肖特基二极管，传统的软开关硅二极管（CAL HD）和快速硅二极管（硅快速）。
1.b：同一二极管的正向压降和电流密度（正向电流除以芯片面积）。
在10A的额定电流下，硅续流二极管展现出最低的正向压降，SiC肖特基二极管的V f更高，而快速硅二极管展现出最高的正向压降。
正向电压与温度之间的关联差别很大：快速硅二极管具有负的温度系数，150°C下的V f比2 5°C下的V f低。
对于12A以上的电流，CAL的温度系数为正，SiC肖特基二极管即使电流为4A时，温度系数也为正。
由于二极管通常并联以实现大功率器件，需要具有正温度系数以避免并联二极管中的电流不平衡和运行温度不均匀。
这里，SiC肖特基二极管显示出最佳的性能。
但与常规硅二极管相比，SiC肖特基二极管的静态损耗较高。
由于二极管是基于10A额定电流进行比较的，考虑不同供应商的器件之间有时不同的额定电流定义是很重要的。
为了更加深入地了解器件性能，画出电流密度（正向电流除以芯片面积）与正向压降之间的关系是有用的，它考虑到了芯片的面积。
图1.b显示了等效电流密度，传统硅二极管和SiC肖特基二极管具有非常相似的正向压降，而快速硅二极管的V f仍然是最高的。
换句话说，当使用相同的芯片面积时，硅二极管和SiC二极管具有可比的静态损耗。
通常SiC芯片尺寸更小，由于额度电流的确考虑到了静态和动态损耗，额定电流，所以带来较小的总损耗，因此缩小了芯片的尺寸。
看一下SiC肖特基二极管的动态损耗，可以清楚地看到SiC器件的主要优点，见表1。
表1：传统硅续流二极管（CAL HD）、SiC肖特基二极管和快速硅二极管的动态参数。
所有二极管额定电压1200V，额度电流10A。
于常规硅二极管相比，SiC肖特基二极管的反向恢复电流I RRM要低50%以上，反向恢复电荷Q RR降低了14倍，关断损耗E off降低了16倍。
Si-快速二极管显示了比常规硅二极管更好的特性，但它不会达到SiC肖特基二极管那样的优异动态特性。
由于SiC肖特基二极管动态损耗低，可以显著减少逆变器损耗，节约用于冷却的开支并且增加逆变器的功率密度。
此外，低动态损耗使SiC肖特基二极管非常适合高开关频率。
另一方面，快速开关的续流二极管可能有个缺点，反向电流非常陡峭的下降可能导致电流截止和振荡。
在使用硅二极管的情况下，电流截止是由软关断特性控制的。
图2比较了在CAL HD和SiC肖特基续流二极管的关断特性。
图2：硅二极管和SiC续流二极管关断特性。
SiC二极管的关断损耗几乎看不出来。
由于SiC二极管的关断损耗小，反向电流迅速下降，使得反向电流和电压上的振荡小。
有了硅基CAL HD二极管，能够观测到CAL硅续流二极管众所周知的软关断行为。
由于反向电流平滑地减小，没有看到电压尖峰和振荡。
另一方面，软关断行为会带来显著的关断损耗，因为当二极管上的电压上升时有相当大的反向电流流过。
SiC肖特基二极管基本上没有显示出任何的反向恢复电荷，因此关断损耗非常低。
由于反向电流的迅速减小，产生小的振荡，可以在反向电流和压降中见到纹波。
在我们的例子中，SiC肖特基二极管的快速关断行为通过优化DCB上的芯片布局和模块的低杂散电感进行处理。
因此，电压振荡很小，不会导致显著过电压尖峰。
因此，能够管理快速开关二极管的缺点，并通过优化的模块设计充分利用SiC肖特基二极管的优点。
图3中，通过对比传统硅模块和带有快速硅IGBT和SiC肖特基二极管的SiC混合模块显示出SiC二极管的优点。
图3：传统硅三相桥模块的输出电流（1200V，450A沟道型IGBT+CAL续流二极管）和SiC混合三相桥模块（1200V，300A快速IGBT和SiC肖特基二极管）。
安装在水冷散热器上的SKiM93模块的热损耗计算。
正如所料，SiC肖特基二极管的优异动态特性显著增加了模块的输出功率。
给定芯片设置，该设置被选择用于较高开关频率下实现最佳性能，30kHz下的可用输出电流可以增加超过70%。
随着开关频率的进一步升高，混合Si C模块所带来的好处甚至更大。
较低的损耗和由此而产生更大模块级功率输出可以以几种方式被利用。
逆变器的重量和体积可显著减少，这对诸如汽车和航空航天应用很重要。
利用高开关频率，采用较小的LC滤波器是可能的，这可以减少逆变器尺寸和成本。
最后但并非最不重要的是，更低的损耗在能效方面也是显著的优势，对诸如太阳能、UPS和汽车应用很重要。
全SiC 模块使用如SiC MOSFETS这样的SiC开关，可进一步降低功率模块的整体损耗。
在表2中，对比了1200V、25A的三相桥IGBT模块和20A全SiC组件的静态和动态损耗。
表2：1200V 、25A IGBT 模块（沟道型IGBT+CAL 二极管）与20A 全SiC 模块（SiC MOSFET 和SiC 肖特基二极管）之间的静态和动态损耗对比全SiC 模块的静态损耗高17%，而动态损耗显著降低：导通损耗低3倍，关断损耗低超过6倍。
从而，一个完整的SiC 模块的可用输出功率大大高于传统的硅技术，特别是在较高的开关频率下，如图4.a 所示。
图4.a ：1200V 、20A 三相桥全SiC 模块和传统1200V 、25A 三相桥IGBT 模块的输出功率P out 。
4.b ：输出功率除以芯片面积表示所用功率半导体的功率密度。
热损耗计算基于风冷散热器，40°C 的环境温度。
开关频率高于20KHz 时，全SiC 模块的输出功率比IGBT 模块高100%以上。
此外，输出功率对开关频率的依赖也小。
反过来，全SiC 功率模块可用于非常高的开关频率，因为与10kHz 时的输出功率相比，40kHz 时的输出功率只低28%。
当开关频率低于5kHz 时，IGBT 模块显示出较高的输出功率。
这是以内全SiC 的模块中所用的SiC 芯片组是针对非常高的开关频率而优化的。
针对较低开关频率的优化也是可能的。
再次，通过考虑用于硅和SiC 芯片的芯片面积，来处理这两个模块的功率密度是有用的。
在图4b 中，输出功率除以芯片面积得到功率密度。
全SiC 模块的功率密度比IGBT 模块要高得多，甚至在开关频率低于5kHz 时。
因此，通过使用更大的芯片面积来优化用于低开关频率的全SiC 模块是可能的。
只要SiC 芯片尺寸合适，SiC 器件可以在广泛的开关频率范围内提供更高的输出电流和输出功率。
大功率 SiC 器件大功率要求功率芯片和模块大量并联。
目前，可以获得额定电流高达200A 的硅IGBT 和传统续流二极管，SiC MOSFET 和肖特基二极管的最大额定电流迄今为止小于100A 。
因此，不得不并联大量的SiC 晶片以实现大额定功率。
考虑到SiC 器件的快速开关特性和振荡趋势，需要低电感模块设计和DCB 基板上优化的芯片布局。
在下文中，1200V 、900A 全SiC 模块与1300A 的常规硅模块相对比。
IGBT 模块利用2块并联的DCB 基板，每个基板配有并联的9个75A 沟道IGBT ，连同5个100A CAL 续流二极管。
为了获得与SiC 等效的功率输出，并且由于可以获得额定电流较低的SiC 器件，全SiC 模块采用2块DCB 基板，每个基板配备有23个20A SiC-MOSFET 和34个13.5A SiC 肖特基续流二极管。
全SiC 模块中，共有46个SiC MOSFET和68 个SiC 肖特基二极管被并联。
表1示给出了Si 和全S iC 模块基本数据的对比。
表3：1200V，900A全SiC模块和其1300A IGBT等效器件的电气及热特性数据。
对比热数据，全SiC模块显示出比传统硅模块更低的热阻。
这是由于与Si相比，SiC具有更高的热传导率和更好的热扩散能力：在此布局中，4个SiC二极管芯片在相同的空间上代替1个硅二极管。
SiC器件更低的热阻是特别重要的，因为在这种情况下硅芯片使用了21 cm2的总面积，而全SiC模块只用了10 cm2。
与硅模块的通态损耗相比，全SiC模块的通态损耗更高。
SiC肖特基二极管的正向压降也是这样。
全SiC模块的动态损耗非常低：SiC MO SFET的开关损耗比硅IGBT低4倍，SiC肖特基二极管的损耗低8-9倍。
较低的动态损耗和更好的散热带来相当高的功率输出，如图5所示。
图5：1200V，900A全SiC模块和1300A IGBT模块输出电流的对比。
热损耗计算基于为风冷散热器，60°C的环境温度。
即使在4kHz的低开关频率下，全SiC模块的优点也是显而易见的：可用输出电流可提高85%。
再次，认识到S iC并不局限于非常高开关频率是很重要的。
换句话说，与采用传统硅IGBT技术相比，逆变器的模块部分可小近2倍，这是一个优点，特别是在高功率应用中，如风力发电。
多年来，风力涡轮机的功率在增加，随着标准功率约为2-4MW，风电已装机容量达7.5MW。
