直流系统接地故障查找的方法处理原则

合集下载

热电厂直流系统的接地故障处理及解决措施

热电厂直流系统的接地故障处理及解决措施摘要：直流系统是发电厂中重要的供电设施，但由于发电厂各类控制、联锁等设备多，接线复杂，因此直流系统经常会出现各类接地故障，而这种接地故障会对发电厂的正常运行带来严重的影响。

因此，本文就热电厂直流系统的接地故障处理及解决措施展开分析与讨论。

关键词：热电厂；直流系统；接地故障引言：在发电厂的正常运行中，很多设施都需要直流系统进行供电，例如信号指示、继电保护系统、自动控制系统、远动通信设备、变电站设备等都需要直流系统进行供电。

而一旦在直流系统中出现接地故障就会给整个发供电系统的安全运行造成影响。

一、直流系统的接地故障的概述电厂的直流电系统主要是由控制系统、直流馈电系统、绝缘检测系统、降压系统、监控系统、蓄电池、充电模块等部分构成。

其中充电设备一般由数个高频电源模块构成，所以在整个直流系统正常运行过程中，个别的电源模块出现问题并不会影响到整个直流系统的正常运行。

在电源模块出现故障时可以及时的进行更换，使用备用的电源模块替换掉故障的电源模块即可，可以保证整个直流系统能够持续的安全稳定运行。

当前绝大多数直流系统都采用高频电源模块，这样的电源模块效率及控制精度高，更加稳定，在维修上也较为便利。

在热电厂的直流系统主要应用于机组设备控制的二次系统当中。

直流系统中的供电系统直接连接到主控制中心的直流母线上，同时从母线中引出合闸电源、保护装置电源、事故照明电源等。

同时在直流系统母线的正极和负极都需要维持不接地的状态。

一般直流系统在供电方式上都会使用蓄电池与整流器同时工作的方式。

而这样的电源设计方式也会在直流系统的电源出现故障时可以得到有效的解决，保障直流系统能够在出现故障的情况下继续供电[2]。

二、直流系统的接地故障案例分析（一）一点接地1、1#直流系统接地告警检查监控上显示直流正接地，具体报警内容为在馈线1接地，但通过万用表检测正负极对地电压分别为117V与110V，在正常范围内，因此怀疑为绝缘检测装置存在问题，后检查发现为其绝缘检测电流互感器输出电压为7.3V，正常情况下应该为0V，因此判定此互感器故障造成误报，更换后故障排除；2、直流系统负极接地告警查1#直流系统出现接地故障，负接地，电压检测正负极对地电压分别为185V 与30V，通过检查最后确定为3#发电机控制回路出现接地，在对发电机调速回路检查时发现调速电源失电检测继电器接线错误（刚更换过继电器），此继电器原应为接至交流回路，现一端接交流，另一端接至直流负极，因线圈有一定的电阻，故系统不显示为直接接地，将其接线改正后故障排除；3、电脑监控上1#高压厂变油位高报警检查变压器油位在刻度4的位置，应属正常范围，怀疑为信号线有接地等情况造成误报，通过检测发现2#直流系统正极对地电压已接近于0，经检查，由于近期雨水较多，位于1#高压厂变高油枕上的油位计接线处进水，导致电缆线接地，所幸此信号仅作报警之用，才没有造成较大的事故。

浅析直流系统接地故障的处理方法及注意事项

浅析直流系统接地故障的处理方法及注意事项直流供电系统为发、供、配电系统的控制回路、信号回路、继电保护回路、断路器的分合闸、事故照明等提供稳定、可靠的不间断电源。

一旦直流系统发生接地故障，后果将非常严重，轻则引起设备继电保护拒动或误动，重则造成人身伤害事故，所以，当设备发生直流接地故障时应及时查找并处理。

但对于运行环境差，运行时间长的设备，发生故障的机会更多，而且往往会同时出现几处接地点，查找起来十分困难。

先就工作中的一点体会，谈一谈查找直流接地故障的方法及注意事项。

标签：直流接地查找方法注意事项一、直流系统发生接地故障的危害发电机組、变配电站的直流系统是蓄电池组与浮充电装置并联供给直流负荷的运行系统。

正常情况下，直流电源的正、负母线对地是绝缘的，当回路发生一点接地时，在一般情况下并不影响直流系统的运行。

但当回路发生两点或多点接地时，就会造成开关与保护误动或拒动。

如图：1、若图中和发生两点同时接地时，将使出口继电器ZJ线圈得电，保护将误动作;2、若图中和发生两点同时接地，即使保护线路有故障电流使1LJ或2LJ动作，出口继电器ZL也不会动作，造成保护拒动从而越级扩大事故;3、若图中和发生两点同时接地，将造成断路器DK1跳闸（如线路中有保险，还将使熔断器熔断）。

因此当直流系统发生一点接地时，应迅速寻找故障点，尽快消除，防止线路发生两点接地故障。

二、查找直流接地常用的基本方法1 利用绝缘监察装置判断直流母线一般分为两段，每段母线上均装有绝缘监察装置。

主厂房在直流母线上均装有微机直流系统绝缘在线监测装置，直流系统正常工作时，装置数字显示母线电压，监测直流系统正、负母线绝缘状况，当直流系统发生接地时，装置自动启动报警之后产生低频信号，由正负直流母线平衡对地注入直流系统，再通过安装于每一支路上的传感器接收这一低频交流信号，CPU对各条线路所采集信号电流进行分析，判断出故障线路号及接地电阻值，完成自动选接地线的功能。

变电站直流系统接地故障查找及处理方法

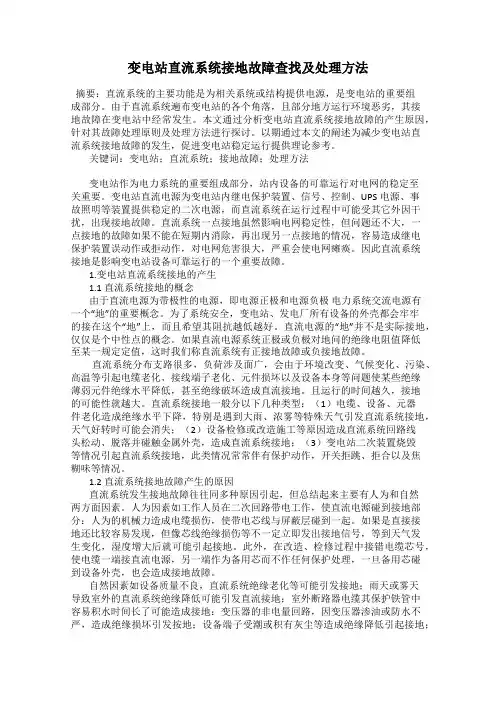

变电站直流系统接地故障查找及处理方法摘要：直流系统的主要功能是为相关系统或结构提供电源，是变电站的重要组成部分。

由于直流系统遍布变电站的各个角落，且部分地方运行环境恶劣，其接地故障在变电站中经常发生。

本文通过分析变电站直流系统接地故障的产生原因，针对其故障处理原则及处理方法进行探讨。

以期通过本文的阐述为减少变电站直流系统接地故障的发生，促进变电站稳定运行提供理论参考。

关键词：变电站；直流系统；接地故障；处理方法变电站作为电力系统的重要组成部分，站内设备的可靠运行对电网的稳定至关重要。

变电站直流电源为变电站内继电保护装置、信号、控制、UPS电源、事故照明等装置提供稳定的二次电源，而直流系统在运行过程中可能受其它外因干扰，出现接地故障。

直流系统一点接地虽然影响电网稳定性，但问题还不大，一点接地的故障如果不能在短期内消除，再出现另一点接地的情况，容易造成继电保护装置误动作或拒动作，对电网危害很大，严重会使电网瘫痪。

因此直流系统接地是影响变电站设备可靠运行的一个重要故障。

1.变电站直流系统接地的产生1.1 直流系统接地的概念由于直流电源为带极性的电源，即电源正极和电源负极电力系统交流电源有一个“地”的重要概念。

为了系统安全，变电站、发电厂所有设备的外壳都会牢牢的接在这个“地”上，而且希望其阻抗越低越好。

直流电源的“地”并不是实际接地，仅仅是个中性点的概念。

如果直流电源系统正极或负极对地问的绝缘电阻值降低至某一规定定值，这时我们称直流系统有正接地故障或负接地故障。

直流系统分布支路很多，负荷涉及面广，会由于环境改变、气候变化、污染、高温等引起电缆老化、接线端子老化、元件损坏以及设备本身等问题使某些绝缘薄弱元件绝缘水平降低，甚至绝缘破坏造成直流接地。

且运行的时间越久，接地的可能性就越大。

直流系统接地一般分以下几种类型：（1）电缆、设备、元器件老化造成绝缘水平下降，特别是遇到大雨、浓雾等特殊天气引发直流系统接地，天气好转时可能会消失；（2）设备检修或改造施工等原因造成直流系统回路线头松动、脱落并碰触金属外壳，造成直流系统接地；（3）变电站二次装置烧毁等情况引起直流系统接地，此类情况常常伴有保护动作，开关拒跳、拒合以及焦糊味等情况。

直流系统接地故障及其处理

直流系统接地故障及其处理直流电系统接地故障是指直流电系统中的任何一个电极（直流系统具有两个电极，一个是正极，一个是负极）与地之间发生电气连接的故障。

这种故障可能导致电流通过接地路径流向地面，从而产生不受控制的电流流动和电压波动，给设备和人员安全带来威胁，同时也会造成功率损耗和系统不稳定性。

及时处理直流电系统接地故障非常重要。

1. 确认故障：当直流系统出现接地故障时，通常会有电流过大、电压波动、设备故障等明显的症状。

首先需要通过检查和测试确认故障的存在，并判断故障发生的位置和程度。

2. 断电：一旦确认有接地故障，应立即切断直流系统的供电。

断电可以避免更严重的事故发生，并为接下来的修复工作提供安全条件。

3. 定位故障点：根据故障的症状和测试结果，可以初步确定接地故障的位置，比如是在正极还是负极，是在设备内部还是设备之间的连接线路上。

接下来要进行更详细的排查，使用特定的测试仪器和测量方法来定位故障点。

4. 排除故障：一旦确定了故障点，就需要采取相应的措施来排除故障。

具体的处理方法取决于故障的性质和位置。

如果故障是在设备内部，可能需要更换或修复故障设备的电连接件或电气元件；如果故障是在连接线路上，则可能需要查找并修复导线接触不良、导线断裂等问题。

5. 进行试验：在排除故障后，需要对直流系统进行试验来验证修复效果并确保系统的正常运行。

试验可能包括电压测试、电流测试、设备性能测试等。

6. 预防措施：为了避免接地故障再次发生，需要采取一些预防措施。

定期检查和维护直流系统，确保设备和连接线路的良好的绝缘性能；定期清洁设备，避免积灰和湿气引起的故障；注意设备的温度和电流等参数，避免超负荷运行。

处理直流系统接地故障需要经验丰富的技术人员，并且需要综合运用测试、定位、修复等方法，确保故障处理的安全和有效。

也需要做好预防措施，避免接地故障的再次发生。

直流接地查找方法及注意事项

直流接地查找方法及注意事项一、直流接地查找方法首先确定一下你得直流系统是否真接地还是装置误报，如果真接地了,应该按照先室外后室内的原则进行查找,但是注意查找时绝对杜绝人为原因造成第二点接地（如果那样可能造成保护装置误动或拒动正接地误动负接地拒动)，查找一般用拉路法，先次要后重要负荷原则:（1）双母线的并列时，容易误报接地；(2）分别断开开关同时监视对地电压,找到是那组开关后，再分别拆线；（3) 先拉操作，在拉保护，合保护（停留5－10秒)，合操作.最后在非电量的电缆处查出问题.（4）拉路时，先断操作,在保护，合保护，合操作，就把出口问题解决了。

误动的可能应该没有。

（5) 处理直流接地时一般注意事项：1、禁止使用灯泡查找，2、发生一点接地后,原则暂停在二次回路上工作，3、不得造成另一点直流接地情况，4、使用仪表的内阻不低于2000/欧姆5、采取瞬间断电法时，应当防止保护误动作,对于重合闸线路和备用电源自投要注意不能长时间断电。

（6）造成接地原因很多,比如安装时不小心开二次电缆,破坏外皮，时间长特别是潮湿天气，最容易发生接地！旧式端子排绝缘性能下降等等对直流系统接地故障的分析与处理直流系统的用电负荷极为重要,供给继电保护、控制、信号、计算机监控、事故照明、交流不间断电源等，对供电的可靠性要求很高。

直流系统的可靠性是保障变电所安全运行的决定条件之一。

二、直流系统故障接地的分析直流系统分布范围广、外露部分多、电缆多、且较长.所以，很容易受尘土、潮气的腐蚀，使某些绝缘薄弱元件绝缘降低，甚至绝缘破坏造成直流接地。

分析直流接地的原因有如下几个方面:1、二次回路绝缘材料不合格、绝缘性能低，或年久失修、严重老化。

或存在某些损伤缺陷、如磨伤、砸伤、压伤、扭伤或过流引起的烧伤等。

2、二次回路及设备严重污秽和受潮、接地盒进水，使直流对地绝缘严重下降.3、小动物爬入或小金属零件掉落在元件上造成直流接地故障，如老鼠、蜈蚣等小动物爬入带电回路；某些元件有线头、未使用的螺丝、垫圈等零件，掉落在带电回路上。

直流系统接地故障分析及查找方法

直流系统接地故障分析及查找方法编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（直流系统接地故障分析及查找方法）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为直流系统接地故障分析及查找方法的全部内容。

直流系统接地故障分析及查找方法在电力系统中直流系统是变电站、发电厂一个重要的组成部分，它是由蓄电池、充电机及其附属设备、馈线、事故照明等组成.是供给继电保护、自动装置、控制回路、事故照明等设备的电源。

一旦直流系统发生故障，将会严重地危及到变电站、发电站的安全和经济运行。

而继电保护设备的安全稳定运行是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本也是最重要的技术手段。

没有直流系统的可靠运行，保护设备的正常运行就成了问题.由于直流系统的分支较多，涉及面广，绝缘水平很难保持很高,因而发生接地的机会较多，若不及时处理，后果十分严重。

直流系统发生一点接地时，要及时对其进行查找,防止两点接地情况的发生.当正极接地时，有造成保护误动的可能，因为跳闸线圈接于负极，若回路中再发生接地或绝缘不良均会引起保护误动作，当保护回路有寄生回路时，保护误动的可能性更大；当负极接地时,若回路中再有一点接地，就可能造成直流回路发生短路，熔断器熔断或空气开关跳闸,使保护装置和跳闸回路失电后拒动，造成恶劣后果。

结合实际工作的一些经验现对直流系统接地故障类型、特点及原因进行分析，并介绍查找故障方法及注意事项，供大家参考。

直流系统接地故障类型及特点分析一、无源型电阻性接地1、电阻单点接地。

电阻性单点接地无论是金属性接地还是经过高电阻接地均会引起接地电阻的降低，当低于25 kΩ时直流系统绝缘监察装置即会发出接地报警，并进行选择查找接地点，防止造成由于直流系统接地引起的误动、拒动。

直流系统接地故障查找的方法处理原则

直流系统接地故障查找的方法处理原则直流系统接地故障是指系统中的直流电设备或电源与地之间存在直通导电故障。

这种故障不仅会影响系统的正常运行，还可能对人身安全产生威胁。

因此，及时查找和处理直流系统接地故障是非常重要的。

以下将介绍直流系统接地故障的查找方法和处理原则。

1.调查和检查：根据用户反馈的情况、系统运行过程中产生的报警信息等，对系统进行调查和检查，寻找可能存在接地故障的线路或设备。

2.检测工具的使用：使用各种电气测试仪器，如万用表、电压表、电阻表等，对怀疑存在故障的线路或设备进行测量和检测，确定其是否存在接地故障。

1.安全第一：在处理接地故障时，要时刻将安全放在首位，采取必要的安全措施，如佩戴绝缘手套、穿戴绝缘鞋等，避免触电或感触到高电压。

2.排查故障原因：确定接地故障的具体原因，包括线路老化、绝缘被破坏、设备故障等。

只有找到故障原因，才能采取正确的处理方法。

3.分析故障范围：确定接地故障的范围，包括是单个设备的故障还是整个线路系统的故障。

不同范围的故障需要采取不同的处理措施。

4.切断电源：在处理接地故障时，首先要切断电源，以避免继续有电流流动导致进一步的事故发生。

5.寻找接地点：确定接地故障的具体位置，通过仔细检查和测量，找到接地点，以便下一步的修复。

6.修复绝缘：根据具体的故障原因，对受损的绝缘进行修复或更换。

修复绝缘可以有效地解决接地故障问题。

7.进行测试：在修复绝缘后，需要对修复的线路或设备进行测试，确保其性能和安全性符合要求。

8.预防措施：为了防止接地故障的再次发生，需要采取一系列的预防措施，如定期维护设备、更换老化的线路或设备等。

总之，直流系统接地故障的查找和处理需要仔细的分析和操作。

通过合理的方法和原则，可以及时解决问题，确保系统的正常运行和人员的安全。

直流系统接地故障处理

直流系统接地故障处理138000，联系电话：************摘要：直流系统接地是变电所的常见故障。

当直流系统发生一点接地时，仍可短时间内继续运行，但是当发生另一点直流接地后，便构成接地短路，容易造成保护装置，自动装置，控制回路失去电源，更严重的有会造成电网的振荡或瓦解。

笔者结合多年来的工作经验，分析总结了直流接地的危害可能造成的后果，并系统的提出了处理直流系统故障的方法，指出了日常工作中避免直流接地应该注意的事项，与大家共同探讨。

关键字：直流接地危害分析故障特征及故障处理原则减少接地方法直流系统的可靠与否，是变电所安全运行的保证。

在变电所中可分为控制回路、信号回路、继电保护回路、自动装置回路及事故照明回路等，由蓄电池提供电源。

1.直流系统接地危害分析.直流系统在正常工作中，电源的正、负极对地是绝缘的，当直流回路发生一点接地时，一般情况下不影响直流系统的运行，但是当发生另一点直流接地后，便构成接地短路，容易造成保护装置，自动装置等误动作，造成跳闸停电，甚至造成越级跳闸，造成更大的事故停电范围。

在直流接地故障中，直流系统负极接地与正极接地会产生同样的危害，若这些回路再发生接地或绝缘不良，就可能造成保护拒动作，造成越级跳闸以致导致扩大事故范围。

另外，直流系统两点若同时接地的话，还可能造成跳闸线圈或合闸回路短路，还可能烧坏继电器触点。

1.直流系统正极接地的危害。

当发生直流系统正极接地时，可能会引起保护及自动装置误动。

因为一般断路器的跳合闸线圈以及继电器线圈是与负极电源接通的，如果在这些回路上再发生一点直流接地，就可能引起误动作。

下面结合二次回路中断路器控制回路来分析，如上图所示，A、B两点发生直流接地时，相当于将外部合闸条件全部短接，从而使合闸线圈得电误动作合闸。

A、C两点接地时，则外部分闸条件被短接而误动作跳闸。

A、D两点，A、F两点接地同样都会造成开关误跳闸。

1.直流系统负极接地的危害。

直流负极接地，也可能造成保护及自动装置拒绝动作。

直流系统接地故障分析和处理

直流系统接地故障分析和处理直流电源是电力系统中非常重要的组成结构，对电力系统的安全运行有着非常重要的作用。

在变电站中为继电保护、信号、自动装置、控制以及事故照明等提供了非常可靠的直流电源。

直流系统的是否能够可靠的运行，将直接关系着继电保护、信号装置以及断路器、自动装置是否能够正确动作。

本文就直流系统故障分析和处理进行了以下的处理，希望能对同行带来一些借鉴。

标签：：直流系统接地故障分析处理1.引言直流系统是全部电力设施中非常重要的电源系统，其是独立存在的，并不受到变电站、系统运行方式的变化的影响，可以持续不间断的为部分比较重要的电力设备提供电源，并且在遇到事故时，能够为维修供给照明服务。

直流系统比较核心的安全隐患是接地故障，当直流系统发生一点接地，通常不会发生短路电流，可以维持系统继续运行，但是倘若另一点也产生接地的话，便会导致继电保护、信号装置以及断路器和自动装置的错误动作或拒动，进而导致一连串的事故，造成跳闸、直流电源短路，甚至发生更加严重的电力系统事故，这就给生活和生产带来了严重的损失。

2.案例分析某地变电站直流系统主要由2套充电柜（整流模块型号：DF0233-220V/30A），并且配有电源监控单元（型号：DF0240D，其由烟台东方电子集团产品2006年5月投运）、2组蓄电池（电池型号：UXL440-2，其由广东汤浅蓄电池有限公司产品2006年5月投运），微机接地巡检仪（WZLD-5A，其由浙江星炬集团产品）、有交流配电单元、蓄电池放电回路；直流馈电柜两套，直流母线电压调压装置、闪光装置、智能蓄电池寻检仪、蓄电池两组等组成。

直流系统原理图如图1所示。

烟台东方电子生产的DF0233型装置系统，主要包含电池屏、充馈电屏，对全所直流负荷供电和对电池组展开充电。

三相交流电源经低压配电室1号、2号所用屏通过直流充电柜上的空气开关，经交流电源自动切换后各自带部分直流负载。

由四块整流模块经过整流、滤波输出至直流合闸母线；合闸母线经调压装置接至控制母线。

直流系统接地的查找及处理.ppt

【相关知识】（一）直流系统接地的危害
直流系统发生一点接地时，从理论上来说不影响系统的正常运行，是一种常见的异常运行状态。若直流两点接地短接了有关元件，可能会造成保护及自动装置的误动、拒动，甚至造成断路器的误跳、拒跳，直流熔断器熔断、保护及自动装置失去电源等严重情况。
【相关知识】（一）直流系统接地的危害
（1）直流系统发生正极接地，继电保护及自动装置有误动作的可能。
A、B两点接地，造成KM误动，使断路器误跳。
A、B两点接地，造成KM误动，使断路器误跳。
思考还有哪两点短接会导致保护误动？
图5.2-3 直流系统典型接线图
【相关知识】（一）直流系统接地的危害
（2）直流系统发生负极接地，将会造成继电保护及自动装置拒绝动作。
1.接地极别的判断
直流系统接地后，绝缘监测装置发“直流接地”信号，
旋转直流屏上的“母线电压转换开关”或进入直流屏“绝缘检查”界面，将母线电压转换开关分别切至“正对地”、“负对地”位置或直接点击“绝缘检查″界面的“正对地检查”、“负对地检查”，读出对地电压表或绝缘电压表的数值。
如果某一极的对地电压等于零，而另一极的对地电压等于母线的额定电压，那么等于零的那一级就是接地的一极，是完全接地；如果正对地为80V，负对地为140V，则说明正极发生接地；如果正对地为140V，负对地为80V，则说明负极发生接地。
思考还有哪两点短接会导致拒动？
B、E两点接地，造成KM被短接，使断路器拒跳。
图5.2-3 直流系统典型接线图
【相关知识】（Biblioteka ）直流系统接地的危害（3）直流系统由于正负极各有一点接地，会造成短路使熔断器熔断、保护、自动装置失去电源。

直流系统接地故障查找的方法处理原则

直流系统接地故障查找的方法处理原则文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）直流系统接地故障查找的方法、处理原则电厂直流系统分支较多、涉及面广，绝缘水平很难保持得很高，特别是在空气潮湿的水轮机层，发生直流接地的机率较大，若不及时处理，会严重影响安全经济运行。

直流系统发生一点接地后，若未及时发现和处理，在同一极的另一地点再发生接地或另一极的一点接地，便构成两点接地短路，将造成信号装置、继电保护和断路器的误动作，两点接地可能会将跳闸回路短路，造成保护拒动作，还会引起熔断器熔断、烧坏继电器接点等故障的发生。

因此当直流系统发生一点接地时，应迅速寻找，尽快消除，防止发展成两点接地故障。

一、查找接地故障的原则和方法1、处理原则：根据运行方式、操作情况、气候影响来判断可能接地的地点，以先信号、照明部分，后操作部分，先室外后室内，先负荷后电源为原则，采取拉路寻找、分路处理的方法。

在切断各专用直流回路时，切断时间不得超过3秒钟，不论回路接地与否均应合上。

如设备不允许短时停电（失去电源后会引起保护误动作），则应将直流系统解列后，再寻找接地点。

2、处理方法：传统方法是：当“直流系统接地”光字牌亮时，工作人员应先切换直流负荷屏上的接地电压表，判明直流接地的极性。

若将该表转换开关切至“正”，电压表指示值为220V，则说明“负”极接地；反之，则“正”极接地。

接地极性明确后，可进行以下处理：检查绝缘水平低（如水轮机层的各直流设备），存在设备缺陷及有检修工作的电气设备和线路是否有接地情况；询问载波室是否有直流系统故障；依次切断直流负荷屏上各负荷开关；检查蓄电池、硅整流装置及充电机回路是否有接地现象等。

在切断上述每一直流回路后，应迅速恢复送电。

在切断每一回路过程中，工作人员应根据仪表和信号装置的指示，判断是否有接地。

如切断时接地消失，恢复送电后接地又出现，则可肯定接地发生在该回路上，应及时查找接地点设法消除。

直流系统接地的查找

---------------------------------------------------------------最新资料推荐------------------------------------------------------直流系统接地的查找直流系统接地的查找在变电站日常运行维护和异常处理工作中，最复杂的就是直流系统接地的查找与处理。

直流系统发生一点接地时对设备系统不会造成影响，不及时处理查找，出现两点接地后，就可能发生短路、装置误动、拒动等严重后果。

一、发生直流接地的原因 1 、外部因素直流回路在运行中常常受到多种不利因素的影响，如雨天或雾天可能导致室外的直流系统接地或绝缘降低引发直流接地。

直流电缆受到外力挤压、直流系统绝缘老化可引起接地，电缆穿管进水导致冬季电缆冻断造成接地等。

2、内部因素因设计上或人员失误造成的接地。

如在带电二次回路上工作将直流电源误碰设备外壳；在电缆沟施工将控制电缆损伤造成接地；室外外部控制设备未加防雨罩、二次回路漏接线头、误将控制电缆外皮绝缘损伤，施工时交直流混用同一电缆引发直流接地等都为直流接地留下隐患。

此时接地信号不一定立即发出，但具备一定外部条件如潮湿或操作设备时就可能引起直流接地。

二、变电站直流系统绝缘监查系统的配置及工作原理我站曾先后投入使用三种绝缘监察装置，最初的一种是在系统内老型变电所应用最广的绝缘监察装置．装置由电压测量部分，测量直流系统1/ 11对地总绝缘电阻的直流绝缘检查部分、直流系统发生接地故障时用作自动发信号的接地信号部分三部分组成。

此电路的工作状态与切换开关的位置有直接关系。

切换开关 CK 有三个位置：母线位置，正对地位置；负对地位置。

切换开关 1 XK 也有三个位置：信号位置，在测量 I位置，在测量 II位置。

正常运行时，切换开关 CK 置于母线位置。

电压表 2V 指示母线电压。

切换开关置于信号位置，使接地信号部分构成右图所示的电桥接线。

直流系统接地故障分析与处理方法

直流系统接地故障分析与处理方法摘要：直流电源是在发电机组与变、配电所至关重要的电源系统，其自身的可靠性、安全性将会对整个发电机机组与变、配电所安全运行造成直接的影响。

正常情况下，直流电源的正、负母线对地是绝缘的，当回路发生一点接地时，在一般情况下并不影响直流系统的运行，但当回路发生两点或多点接地时，就可能会造成正负极短路，开关与保护误动或者拒动。

因此必须做好直流系统接地故障的处理与防范工作。

本文通过对实际生产中遇到的直流系统接地的故障处理，总结出对直流接地查找，处理时的一种思路和方法。

从而安全、有效、快速的处理直流系统接地故障，保证安全生产运行。

关键词：直流系统；接地故障；处理方法前言直流电源作为电力系统的重要组成部分，为一些重要常规负荷、继电保护及自动装置、远动通讯装置提供不间断供电电源，并提供事故照明电源。

由于直流系统在变电站分布范围广，外露部分多，电缆多且较长，很容易受尘土、潮气的侵蚀，使某些绝缘薄弱的元件绝缘降低，甚至绝缘破坏，造成直流接地。

直流接地是一个常见性、多发性的故障，它对电气设备的安全运行带来潜在危害。

直流接地故障按性质可分为绝缘降低和直接接地；按极性可分为正极接地和负极接地；按接地点数可分为一点接地和多点接地。

当发生一点接地故障时，一般情况下对回路的危害不是很大，但若在发生第二点接地时，就可能形成两点接地短路，将造成继电保护、信号、自动装置误动作或拒绝动作，开关的误分或误合，以及造成电源熔断器熔断，保护及自动装置失去电源。

本文通过对直流接地实际案例的分析，结合生产中的实际工况，总结出一种、有效的处理直流系统接地故障的方法。

1.引起直流系统接地的主要原因1.1直流回路在运行中常常受到多种客观不可控因素的影响，如：设备传动过程中的机械振动与挤压；设备质量问题引起的绝缘老化等。

1.2由于生产环境与气候环境比较差的影响，如：周围环境中有煤粉、粉尘、蒸汽泄漏等。

1.3 小动物爬入柜内的影响。

直流系统接地故障查找及处理措施

直流系统接地故障查找及处理措施摘要：本文首先分析了直流接地的危害，然后分析了导致直流系统接地故障出现的原因，接着分析了对直流系统的接地故障进行查找，最后对变电站直流系统接地故障防护措施进行了探讨。

希望能够为相关人员提供有益的参考和借鉴。

关键词：直流系统；接地；故障查找；处理措施引言：在变电站中，对于直流电源而言，是变电站事故的重要安保电源，在变电站稳定运行中存在着较为重要的作用，如果直流系统存在故障的情况下，那么将会对整个变电站的工作情况带来比较严重的影响，因此如果直流系统存在接地故障问题，那么要对其问题进行细致的检查，及时发现问题出现的原因，采取合理的措施进行解决，这样才能在一定程度上更好的保障整个系统安全稳定的运行，进一步促进变电站快速稳定的发展。

1对直流接地的危害进行分析对于变电站而言，都会设置直流电源，在变电站运行的过程中，主要对重要负荷以及自动装置等相关一系列设备进行供电，由此可知，直流系统自身具有的安全性会对变电站系统的整体安全带来直接性的影响。

所谓直流系统接地，是变电站直流系统中相对比较常见的故障问题，该故障问题的出现，会对变电站设备安全稳定运行带来直接影响，通常情况下，直流电源正母线和负母线对地主要是绝缘的，但是由于一些机组情况比较复杂，并且直流供电网络分布情况相对较为广泛，直流负载情况较多，与此同时，环路以及分支情况十分复杂，户外设备也相对较多，这样会导致其整体绝缘性出现降低，如果某个支路的绝缘性能出现下降或者出现接地情况，那么容易导致出现接地报警。

如果存在一点接地的情况下，那么通常情况下不会影响到直流系统自身的稳定运行，但如果出现一点接地后再出现另外一点接地故障问题时，那么会导致保护或者断路器存在误动以及拒动等情况，并且在正极、负极都接地的情况下，会导致其控制回路熔丝出现熔断，致使其相关直流系统出现停电问题，对设备的正常稳定运行会带来直接影响，因此要给予高度重视。

2导致直流系统接地故障出现的原因分析2.1受到恶劣天气影响导致直流系统接地故障在电力系统尤其是变电站运行当中，容易受到雷电、风雨等恶劣天气影响，增加了直流系统在二次回路当中进水的可能性，这些都会对直流系统对地绝缘性构成影响。

变电站直流系统接地故障查找及处理措施

变电站直流系统接地故障查找及处理措施发布时间：2021-02-26T10:34:06.307Z 来源：《中国电业》2020年第29期作者：李振[导读] 目前，电力工程发展迅速，各行各业建设也有了提高。

李振河北龙源风力发电有限公司河北省承德市 067000摘要：目前，电力工程发展迅速，各行各业建设也有了提高。

随着智能电网的飞速发展，大型变电站的数量不断增加，变电站的稳定运行对保证国民经济的发展具有重要意义。

作为站内重要的电源系统，直流系统由蓄电池组、充电设备、绝缘监测装置、开关设备、调压装置等设备构成。

蓄电池组是将多个蓄电池连接在一起，直流系统电压越高，串联个数越多;输出电流越高，蓄电池并联个数越多。

充电设备不仅能够弥补蓄电池组的功率损耗，而且可保证恒定电压、电流输出。

蓄电池组主要采用均衡充电方式和浮充电方式进行充电。

直流系统典型接线设计方式，可分为一电一充、一电两充、两电两充、两电三充。

关键词：变电站；直流系统；接地故障查找；处理措施引言我国政府始终将最新研发的科研技术运用在电力行业中，让电力行业技术研发人才可以明确电气安装施工技术存在的不足之处，确定相关技术升级优化的方向，不间断革新变电站电气安装施工技术，希望可以减低技术因素对变电站电气设备正常运行的影响。

1变电站电气安装施工中存在的细节问题1.1 铺设问题在电缆铺设工序中，经常会被安装人员忽视的细节问题就是电缆线损伤、电缆线绝缘层老化。

之所以会在电缆铺设工序施工中存在细节问题，是因为安装人员在铺设电缆线过程中并未按照相关要求进行规范施工作业，用力拉扯电缆线，导致电缆线芯线及绝缘层受损、老化，给后续通电检测工作埋下安全隐患。

1.2 安装问题在电气设备安装工序中，接线松动、电缆线交叉纠缠、施工图纸不合理、技术水平差。

非常容易被安装人员忽视细节问题在电气设备安装工序中，暴露出诸多短板、弊端问题的原因在于安装人员的岗位素质及实操技能比较低。

安装人员在正式对电气设备进行安装之前，并未对电气工程安装图纸进行检查，没有发现安装图纸中存在的明显漏洞；并未发现自己的实操技能无法满足实际安装需求，存在操作行为不规范、安装技术水平低等问题，给电气设备安装质量埋下隐患。

直流接地检查及查找方法

直流接地检查及查找方法
一、直流系统接地现象
1．相应的直流母线绝缘降低，故障信号发出。

2. 相应的母线微机绝缘监测仪报警显示“接地”。

二、直流系统接地处理
1. 就地检查母线绝缘监测装置，查看接地母线电压和接地电阻，接地支路。

2. 初步判断接地范围及接地性质，如下雨天室外设备应优先考虑。

3. 优先采用在线监测装置进行查找接地，当在线装置有问题时应采用瞬时拉路法进行查找。

4. 直流系统接地查找应由二人以上进行处理，一人试拉，另一人严密监视母线电压变化情况，以判断接地是否由该回路引起。

拉路前应得到生产副总或总工程师批准。

5. 在进行拉路查找接地时，应注意保护、自动装置的误动，有必要时应退出有关装置。

6. 试拉直流电源进线开关，如果接地消失，说明是直流电源进线接地。

如果接地仍不消失，说明是直流母线接地，应将控制直流负荷切至非接地母线运行，应根据值长命令将故障母线停电。

7. 短时间拉开某直流开关后，不论接地与否均应立即合入此开关。

8. 判断出故障点后，应立即通知检修处理。

9. 当直流系统发生接地后，所有该系统内的二次回路的工作均应停止。

10. 最后查看保护屏，是否有保护因瞬时停电后闭锁没有恢复，没有恢复的将其复归。

直流接地的处理原则

直流接地的处理原则一、直流接地的危害直流系统是不接地系统，在直流系统中，直流正、负极对地是绝缘的，在发生一极接地时由于没有构成接地电流的通路而不引起任何危害，单极接地可以短时维持运行，此时需要尽快对系统故障点排查处理，一旦接地极再有故障接地点或者另一极再发生接地故障，造成两点接地就可能会引起短路事故，如造成继电保护、自动装置或开关控制回路的不正确动作等。

直流正极接地故障造成后果分析当发生直流正极接地时,可能会引起保护及自动装置误动。

因为一般断路器的跳合闸线圈以及继电器线圈是与负极电源接通的,如果在这些回路上再发生另一点直流接地,就可能引起误动作。

如图例2所示,A、B两点发生直流接地时,相当于将KA1、KA2接点短接,从而使KM误动作跳闸。

A、C两点接地时,则KM接点被短接而误动作跳闸。

A、D两点,F、D 两点接地,同样都能造成开关误跳闸。

同理,两点接地还可能造成误合闸,误报信号。

直流负极接地故障造成后果分析直流负极接地,也可能造成保护及自动装置拒绝动作。

因为断路器的跳、合闸线圈以及保护继电器会在这些回路再有一点接地时,线圈被接地点短接而不能动作。

同时,直流回路短路电流会使电源保险熔断,并且可能烧坏继电器接点,保险熔断会失去保护及操作电源。

如图例2所示,直流接地故障发生在B、E两点,KM线圈被短接,保护动作时KM不能动作,开关将不能跳闸且保险将会烧坏。

D、E两点接地时,LT线圈被短接,保护动作及操作时开关拒跳。

同理,两点接地开关也可能合不上。

二、直流接地查找方法运行人员看到直流接地报警发出警或者看到直流接地相关故障信号时,首先应了解现场有无人员工作,然后通过绝缘监视仪或直流母线电压表检查哪一极接地。

如二次回有工作,或有设备检修试验,应立即停止。

拉开其工作电源,看信号是否消除。

接地时是否有设备启动或停止，如有应优先排除。

对有室外端子箱的设备，控制电缆距离较长的设备、室外有事故按钮的设备应重点查找。

依据运行方式、操作情况、气候影响判断接地点的位置,应尽量一步到位,缩短查找时间。

水电厂直流系统接地故障查找及处理

直流接地巡检仪、放电装置及其馈线、事故照明等组成。由于直流负荷引起的接地机会最多，因此直流接地在直流系统中是最常见也最易发生的缺陷。现新建水电厂的直流系统或改造后的老厂直流系统中均装有直流接地巡检仪，其巡检装置在一般情况下均能报出接地情况，检测出接地支线。对于直流接地的查找只能视具体情况，遵循
告警，显示负极对地电阻为０Ｑ，无法确定接地支路。现场用万用表测量负极对地电压０２．Ｖ，正极对地电压１６８．Ｖ，判定为负极直接１
直流系统发生一点接地时，要及时对其进行查找，防止两点接地情况的发生。当正极接地时，有造成保护误动和水轮发电机组紧急停
（３）在拉路查找时，由于时问短，而接地巡检仪反应比较慢，所以应有专人用万用表对地测量，以便及时发现接地点。
６４０７４２
要】直流系统是水电厂一个重要的组成部分，直流系统接地是常见的缺陷。本文主要介绍了水电厂内直流系统接地查找的方法、查找原
＋２ｖ２０．２ｖ２ｏ
Ｔ
｝
＿ｌ一２“ ０２
Ｌ
— —
土』—— —ｒ— 一
Ｉ
２０
一
Ｔ
ｌ

直流屏接地现象原因故障及处理方法

直流屏接地一:接地现象：直流系统是绝缘系统，正常时，正、负极对地绝缘电阻相等，正、负极对地电压平衡。

发生一点接地时，正、负极对地电压发生变化，接地极对地电压降低，非接地极电压升高，也就是说，正极接地时，负极对地电压升高（绝对值），负极接地时，正极对地电压升高。

如220直流系统，正常工作时，正极对地电压+110V，负极对地电压-110V，负极接地后，正极对地电压变为220V。

二:查找方法：直流回路支路多、分布广，接地点不好查，相对有效的方法是拉路试探法。

即分别对每路空气开关或熔断器拉闸停电，若停电后直流接地现象消失，说明接地点位于本空气开关控制的下级回路中；若现象继续存在，说明下级回路没有接地。

通过拉路寻找，可将接地点限定在某个空开控制的直流回路中，再通过解开电缆芯，将接地点限定在室内或室外部分；再通过拔出插件，可将接地点限定在插件内和插件外。

经过层层分解、一段段排除，最终可将接地点定位于一段简单回路中，再用摇表对回路中的每根接线摇测绝缘，把接地点进一步限定在几根导线或几颗端子上，通过仔细观察，反复触摸，接地点终会“原形毕露”的。

三:查找步骤：直流系统中的空气开关或熔断器是分层分级配置的，一般由总路空开、分路空开串联而成，两级空气开关将直流回路分成了三段。

两级空气开关分别是直流屏总路空气开关和各设备分路空气开关，三段回路分别是直流母线及其引出线回路、总路空开馈出的电缆和桥接母线回路、分路空开馈出的保护、控制、监视、储能回路。

其中，第三段回路数量最多、接线最复杂、接地几率最高，几乎所有的直流接地都出现在这一段。

要想尽快找到接地点所属空开，接地的确切位置和确切原因，就必须对三段回路的构成、作用和现场具体位置十分熟悉，所以查找直流接地的第一步就是熟悉现场直流系统接线。

只有熟悉了接线，心中有了数，才能在拉路寻找时不漏拉、不错拉、不重复拉。

举例：如果拉开某支路路空气开关后，接地极母线对地电压立刻升高到110V左右，则接地点就位于该空开控制的下级回路之中了。
