solidworks齿轮工程图画法
solidworks渐开线齿轮精确画法
渐开线齿轮画法Solid works从2010版开始，在方程式驱动的曲线中可以输入参数方程，2011版可以输入由方程驱动的3D曲线。
可以用渐开线的参数方程来画标准齿轮，以模数m＝2，齿数z＝30的直齿轮为例说明方程式驱动的曲线画渐开线齿轮的方法。
先确定画齿轮需要的四个圆的尺寸：分度圆直径D＝m*z＝60，基圆直径Db＝Dcos20°，齿根圆直径Df＝m(z-2.5)=55,齿顶圆直径Da=m(z+2)=64,基圆直径用方程式标注，注意角度方程单位的选择。
标注尺寸完毕后如下图：插入方程式驱动的曲线选择参数性，输入渐开线的参数方程：Xt=Rb*(tsint+cost)Yt=Rb*(sint-tcost) ，Rb为基圆半径。
输入方程时要把角度转为弧度。
预览到如上图的曲线。
确定后画一条中心线镜向，裁剪（在2010版中裁剪或镜向会使渐开线过定义，原因不明）成下面第二幅图的形状。
标注齿厚s的尺寸，s=p/2=πm/2=π.标注尺寸后，原有的对称关系有可能会错乱，需要重新标注几何关系，在基圆与齿根圆之间加圆弧与齿根圆相切半径（0.25m），如下图。
标注完几何关系后使中心线水平以完全定义草图。
拉伸时用轮廓选择拉伸两次成下图。
最后阵列得到齿轮模型。
以下为渐开线参数方程的推导：以θ（rad）为参数，AP＝l＝θr，P点的轨迹即为以E点为起点的渐开线。
OB＝OC+BC=rcosθ+θrsinθPB=AC-AD=rsinθ-θrcosθ得，P(-(rcos θ+θrsin θ),(rsin θ-θrcos θ))。
sgn(Px)=-1与渐开线的旋转方向有关。
cos tan *cos **sin *sin **cos b kk kk k b b b b r r a a a x r r rad y r r rad θθθθθθθ⎧=⎪⎨⎪=-⎩=+⎧⎨=-⎩。
SOLIDWORK摆线轮画法
我们可以在SolidWorks 中通过方程式驱动的样条曲线来绘制摆线齿轮的齿廓曲线。
根据第二章公式（2-14）可以建立摆线轮齿廓参数方程
1
0r [sin(/)sin((/))]p c p c p
K x t z z z t z =-
1
0y r [cos(/)cos((/))]p c p c p
K t z z z t z =-
为了保证曲线的齿廓与针轮啮合的部分的准确性，取pi pi t 3~=摆线轮方程
X t =108*sin(t/41)-0.7778*108/(41+1)*sin((41+1)/41*t) Y t =108*cos(t/41)-0.7778*108/(41+1)*cos((41+1)/41*t)
摆线轮参数
点击方程式驱动的曲线
选着参数性，输入方程，xt 填108*sin(t/41)-0.7778*108/(41+1)*sin((41+1)/41*t) Y t填108*cos(t/41)-0.7778*108/(41+1)*cos((41+1)/41*t)
t1 填pi ,t2填3pi
打钩，就会出现
点击等距实体
输入5，打钩，
阵列
点击图中方框，使其变色
选泽坐标原点
蓝色部分空格输入41
经拉伸
下面画针齿
作为构造线打钩，再改
尺寸为216，偏心距为2，就是图中蓝色的加号+ 距离坐标原点距离为2
在前面做出的第一段曲线，以这段曲线的中点为圆心做半径为5毫米的圆再以刚刚的偏心圆的圆心（图中的点6）阵列半径为5的圆，阵列42个
带红色箭头的点是坐标原点
在拉伸即可。
solidworks齿轮工程图画法

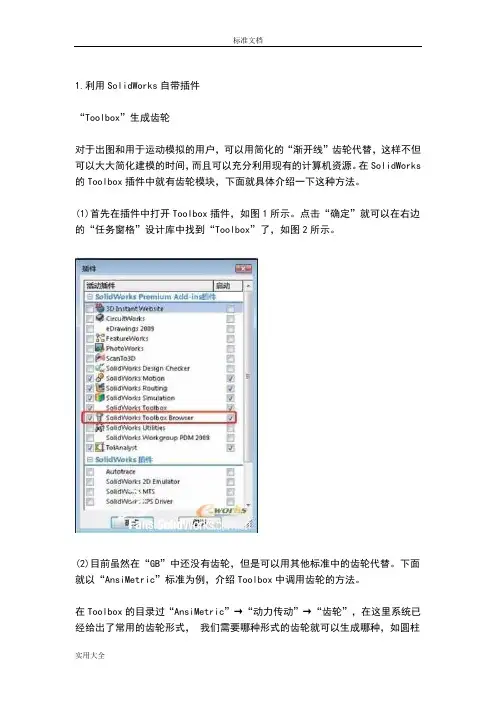

1.利用SolidWorks自带插件“Toolbox”生成齿轮对于出图和用于运动模拟的用户，可以用简化的“渐开线”齿轮代替，这样不但可以大大简化建模的时间，而且可以充分利用现有的计算机资源。
在SolidWorks 的Toolbox插件中就有齿轮模块，下面就具体介绍一下这种方法。
(1)首先在插件中打开Toolbox插件，如图1所示。
点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了，如图2所示。
(2)目前虽然在“GB”中还没有齿轮，但是可以用其他标准中的齿轮代替。
下面就以“AnsiMetric”标准为例，介绍Toolbox中调用齿轮的方法。
在Toolbox的目录中通过“AnsiMetric”→“动力传动”→“齿轮”，在这里系统已经给出了常用的齿轮形式，我们需要哪种形式的齿轮就可以生成哪种，如圆柱直齿轮，这里翻译成了“正齿轮”。
具体参数设置，如图3所示。
(3)通过一系列的设置，我们就可以得到想要的齿轮了，如果还达不到自己的要求，就可以在现有的齿轮基础上进行修改。
如要孔板形式的齿轮，就可以用一个“旋转切除”命令和一个“拉伸切除”命令完成。
具体操作如图4所示。
接着再添加几个孔，如图5所示。
(4)这样这个齿轮就差不多完成了，如果用户齿轮有其他的形式，当然可以自己再做进一步的修改。
修改完以后就可以保存了。
注意这里建议用“另存为”，因为直接点击保存，系统会自动保存到Toolbox配置的路径中去，那就会添加不必要的麻烦。
当然如果就想保存到Toolbox的配置路径，那么就直接保存即可。
Toolbox的配置路径更改有很多方法，如可以在“选项”→“异型孔向导/Toolbox”→“配置”，也可以在菜单中找到，还可以在“设计窗格”→“设计库”→“预览里点击右键”找到。
打开以后就能进入Toolbox配置的欢迎界面，如图6所示。
这里直接点击“3.定义用户设定”，就切换到了用户设定界面，如图7所示。
这里可以直接选择“生成零件”，然后在“在此文件夹生成零件：”选择保存的路径，最后保存退出就可以了。
solidworks齿轮工程图画法
1、利用SolidWorks自带插件“Toolbox”生成齿轮对于出图与用于运动模拟的用户,可以用简化的“渐开线”齿轮代替,这样不但可以大大简化建模的时间,而且可以充分利用现有的计算机资源。
在SolidWorks 的Toolbox插件中就有齿轮模块,下面就具体介绍一下这种方法。
(1)首先在插件中打开Toolbox插件,如图1所示。
点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了,如图2所示。
(2)目前虽然在“GB”中还没有齿轮,但就是可以用其她标准中的齿轮代替。
下面就以“AnsiMetric”标准为例,介绍Toolbox中调用齿轮的方法。
在Toolbox的目录中通过“AnsiMetric”→“动力传动”→“齿轮”,在这里系统已经给出了常用的齿轮形式, 我们需要哪种形式的齿轮就可以生成哪种,如圆柱直齿轮,这里翻译成了“正齿轮”。
具体参数设置,如图3所示。
(3)通过一系列的设置,我们就可以得到想要的齿轮了,如果还达不到自己的要求,就可以在现有的齿轮基础上进行修改。
如要孔板形式的齿轮,就可以用一个“旋转切除”命令与一个“拉伸切除”命令完成。
具体操作如图4所示。
接着再添加几个孔,如图5所示。
(4)这样这个齿轮就差不多完成了,如果用户齿轮有其她的形式,当然可以自己再做进一步的修改。
修改完以后就可以保存了。
注意这里建议用“另存为”,因为直接点击保存,系统会自动保存到Toolbox配置的路径中去,那就会添加不必要的麻烦。
当然如果就想保存到Toolbox的配置路径,那么就直接保存即可。
Toolbox的配置路径更改有很多方法,如可以在“选项”→“异型孔向导/Toolbox”→“配置”,也可以在菜单中找到,还可以在“设计窗格”→“设计库”→“预览里点击右键”找到。
打开以后就能进入Toolbox配置的欢迎界面,如图6所示。
这里直接点击“3、定义用户设定”,就切换到了用户设定界面,如图7所示。
这里可以直接选择“生成零件”,然后在“在此文件夹生成零件:”选择保存的路径,最后保存退出就可以了。
solidworks齿轮画法
1、首先新建一个零件。
选择拉伸凸台/基体选项卡，选择前视基准面，绘制直径490的齿顶圆。
退出草图，点击两侧对称拉伸，输入拉伸厚度为140mm.如图1图12、点击草图选项卡，选择第一步拉伸实体的任意平面，绘制直径470mm的齿根圆，和直径449.50mm的分度圆，并将分度圆变为构造线。
点击齿顶圆，再点击草图选项卡下的转换实体引用(如图2)。
再点击齿顶圆，变为构造线(如图3)。
图2图33、绘制渐开线：选择“样条曲线”中的“方程式驱动的曲线”，方程式类型为“参数性”。
输入以下函数：X t=d b/2∗(t∗sin(t)+cos(t)), Y t=d b/2/2∗(sin(t)−t∗cos(t)),这里d b= 441.656mm,t为极坐标角度(单位为弧度)t1=0,t2=1。
单击确定按钮(如图4).4、绘制中心线，以此中心线为镜像轴，对渐开线镜像(如图5)。
5、添加约束：按住ctrl键，选择上渐开线和分度圆，添加重合约束，同理，为下渐开线跟分度圆，使之重合。
再添加约束，使中心线始终作为两个渐开线的中线。
对分度圆上渐开线添加尺寸约束，长度为15.70mm。
修剪多余的线条，只保留齿槽轮廓线。
对齿根圆与渐开线倒角，半径为3.80mm(如图6)。
退出草图，选择完全贯穿(如图7)。
图5图6 图76、 圆周阵列齿槽：选择圆柱面为阵列基准，阵列特征为齿槽，阵列数为47，按回车键。
图47、切辐板：点击拉伸切除选项卡，选择圆柱面为基准面，绘制直径200mm和直径400mm的圆(如图8)，退出草图，拉伸切除深度为30mm生成一面辐板。
选择镜像实体，镜像平面选择前视基准面，镜像特征为刚生成的辐板，点击确定，生成另一面的辐板。
8、打辐板孔：选择拉伸切除，基准面为圆柱面，绘制直径300mm构造线圆，在构造线圆上绘制直径50mm的圆，退出草图，拉伸厚度为完全贯穿(如图9)。
9、阵列辐板孔：数目为6个(如图10)。
10, 轴孔跟键槽：选择拉伸切除，基准面为圆柱面，绘制如(图11)所示尺寸，退出草图，切除厚度为完全贯穿。
solidworks齿轮工程图画法
1.利用SolidWorks自带插件“Toolbox”生成齿轮对于出图和用于运动模拟的用户，可以用简化的“渐开线”齿轮代替，这样不但可以大大简化建模的时间，而且可以充分利用现有的计算机资源。
在SolidWorks 的Toolbox插件中就有齿轮模块，下面就具体介绍一下这种方法。
(1)首先在插件中打开Toolbox插件，如图1所示。
点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了，如图2所示。
(2)目前虽然在“GB”中还没有齿轮，但是可以用其他标准中的齿轮代替。
下面就以“AnsiMetric”标准为例，介绍Toolbox中调用齿轮的方法。
在Toolbox的目录过“AnsiMetric”→“动力传动”→“齿轮”，在这里系统已经给出了常用的齿轮形式，我们需要哪种形式的齿轮就可以生成哪种，如圆柱直齿轮，这里翻译成了“正齿轮”。
具体参数设置，如图3所示。
(3)通过一系列的设置，我们就可以得到想要的齿轮了，如果还达不到自己的要求，就可以在现有的齿轮基础上进行修改。
如要孔板形式的齿轮，就可以用一个“旋转切除”命令和一个“拉伸切除”命令完成。
具体操作如图4所示。
接着再添加几个孔，如图5所示。
(4)这样这个齿轮就差不多完成了，如果用户齿轮有其他的形式，当然可以自己再做进一步的修改。
修改完以后就可以保存了。
注意这里建议用“另存为”，因为直接点击保存，系统会自动保存到Toolbox配置的路径中去，那就会添加不必要的麻烦。
当然如果就想保存到Toolbox的配置路径，那么就直接保存即可。
Toolbox的配置路径更改有很多方法，如可以在“选项”→“异型孔向导/Toolbox”→“配置”，也可以在菜单中找到，还可以在“设计窗格”→“设计库”→“预览里点击右键”找到。
打开以后就能进入Toolbox配置的欢迎界面，如图6所示。
这里直接点击“3.定义用户设定”，就切换到了用户设定界面，如图7所示。
这里可以直接选择“生成零件”，然后在“在此文件夹生成零件：”选择保存的路径，最后保存退出就可以了。
Solidworks 之斜齿轮的设计
Solidworks 之斜齿轮的设计设计总原则：按加工工艺进行特征规划为什么一定要按照加工工艺来进行零件的三维设计？三维软件相对于二维软件件最大的特点是什么？三维设计软件并不仅仅完成零件的三维造型，而是通过设计在计算机上模拟加工装配过程，从而保证设计出来的零件能够真正加工出来，设计的零件更合理。
特征规划：车毛坯，车沉孔并附带倒角，倒圆（避免应力集中和安装轴时候有良好的导向性），车另一端沉孔并附带倒角，倒圆；镗轴孔，以孔为基准钻腹板上的孔（节省材料和减小转动惯量使得系统更灵敏，便于控制）EX：模数m=2，齿数z=60 相关计算如下;分度圆直径d0=mz=2×60=120mm齿顶圆直径d a=d0+2mh a*=120+2×2×1.0=124mm齿根圆直径d f=d0-2m×(ha*+C*)=120-2×2×(1.0+0.2)=115.2mm齿距p=πm=3.14×2=6.28mm齿宽b=ψb×d0=0.25×124=301.保证零件关于特殊面（左边管理树里面的三个基准面），特殊点（原点）尽量对称；同时在选取草图或者建立特征时也应尽量选择在特殊的位置。
1..相同的特征设计时尽量相关联，便于后续工作的联动修改。
1.所有的尺寸精度，甚至是基准尽量在三维零件中就标注出来，最后作工程图只是通过二维手段而已——也就是说三维设计完成后，零件的设计就已经基本完成！3设计信息，配置4．齿轮轮廓线的处理方法：用SolidWorks 公式曲线将渐开线离散化——找渐开线上有限个特殊点算出具体位置，再用样条曲线连接起来近似代替渐开线。
借助于其他设计软件如CAXA——由于SolidWorks本身具有很好的兼容性，它可以保存为各种格式的文件，同时它也可以打开其他的设计软件所生成的零件，所以可利用其他软件（如CAXA）绘制出渐开线再倒入solidworks中利用。
solidworks摆线齿轮建模公式
在SolidWorks中，你可以使用参数化方程来建模摆线齿轮。
摆线齿轮的参数方程如下所示：
\[ x = r \cdot (\theta - \sin(\theta)) \]
\[ y = r \cdot (1 - \cos(\theta)) \]
其中，\(r\) 是齿轮的半径，\(\theta\) 是参数，代表角度。
要在SolidWorks中建模摆线齿轮，你可以按照以下步骤操作：
1. 新建零件：在SolidWorks中创建一个新的零件文件。
2. 选择绘图平面：选择一个适合的平面来绘制齿轮。
3. 绘制曲线：使用参数方程绘制摆线齿轮的轮廓。
- 进入“草图”模式，在所选平面上绘制曲线。
- 使用参数方程中的 \(x\) 和 \(y\)，将参数 \(θ\) 设置为 0 到 \(2π\)（一个完整的圆周）。
- 使用“曲线”工具中的“点”或“样条”工具，按照参数方程绘制摆线齿轮的轮廓。
4. 旋转特征：使用“旋转”或“拉伸”命令将绘制的轮廓转化为三维形状。
- 选择轮廓并指定旋转轴，使其绕轴旋转生成齿轮的立体形状。
5. 添加其他特征：根据需要，可以在齿轮上添加其他特征，比如齿面、孔等。
建模过程可能需要一些实践和调整，特别是关于轮廓的绘制和旋转生成形状的部分。
记得保存文件，并不断调整参数和轮廓，直到获得符合预期的摆线齿轮模型。
solidworks标准渐开线斜齿轮的准确画法
M=，z=80，Da=，D= 螺旋角=绘制草图旋转，旋转轴和轮廓选取如下：绘制键槽选中心矩形选择此面绘制中心矩形切除拉伸选择该平面进行草图绘制绘制圆尺寸为16mm，旋转切除。
插入基准轴对刚才的孔特征进行圆形阵列绘制倒角选择端面进行草图绘制绘制齿顶圆=，分度圆=，齿根圆=；插入方程式驱动曲线从远点对称线镜像渐开线设红圈中点与渐开线重合尺寸标注根据P=pi*m ,所以齿厚S=pi*m/2=输入等号并按下图输入添加几何关系使得曲线和点重合删除多余曲线并做对称线通过分度圆中点重画对称线使其通过分度圆中点，并镜像渐开线删除多余的尺寸线和曲线连接下端使其成为封闭曲线，将渐开线转化为实体引用以有齿廓的一侧为参考插入基准面，距离设置为58mm“转换实体引用”解释：1、在草图中使用2、原型是其它草图中的线条或实体边线3、转换后一律产生一条实线条。
如果在3d草图中使用，该线条与原型重合，如果在平面草图中使用，该线条是原型在该草图中的投影。
转换后的线条是直线或圆弧则依然是直线或圆弧，如果是其它形状一律转变为样条曲线。
如果投影是一个点，则不生成任何东西。
4、操作步骤：在草图中点选原型线条或边线（可按下<Ctrl> 键复选多个原型），再点“转换实体引用”即可。
*选择基准平面1为草绘平面，单击‘转换实体引用‘，选中齿廓，将其转化成齿轮后端面上的实体*单击旋转实体按钮，将后端面生成的齿廓以圆心为中心进行旋转度，单击退出草图单击放样凸台机体按钮，一次选择草图和轮廓线单击圆柱阵列按你按钮，选择特征为放样，阵列个数为80.注：此齿轮的源于书上的习题，其Rb小于Rf，大家画图时请根据实际情况自行决定，另外端面的旋转角度与螺旋角的关系这里不做推导。
SolidWorks 2014画渐开线直齿轮的三种画法
SolidWorks 2014画渐开线直齿轮的三种画法摘要：本文详细介绍了SOLIDWORKS 画渐开线直齿轮的三种画法，分别是方程式驱动的参数法、TOOLBOX 标准库取样法以及GEAR TRAX 插件法，个人觉得GEAR TRAX 插件做出来的齿轮最精确，但是因为要下载插件比较繁琐，TOOLBOX 方法比较简单，但模型不够精确，方程式法需要对齿轮相关的参数有一定的了解，非常值得学习。
0 前言本文针对的是初级学习者，所以对于SOILDWORKS 的大神一笑而过就好，勿喷。
这三种方法百度上都有，但不够集中，初学者学起来很费劲，所以我就将三种方法集中起来供大家参考。
本文齿轮参数设模数为m=2，齿数为z=50，压力角20=α，齿宽B=20，则根据相关的公式得到：分度圆直径：d=mz=100mm齿顶圆直径：da=（z+2）m=104mm 齿根圆直径：df=（z -2.5）m=95mm 基圆直径：db=mzcos α=93.969mm 分度圆齿厚：s=0.5m π=π 齿轮齿根圆角：r=0.38m注：当压力角为20度时，齿轮齿数在41及以下，基圆直径大于齿根圆直径，齿数在42及以上，基圆直径小于齿根圆直径，本例为第二种情况。
1、对于直齿圆柱齿轮，当基圆大于齿根圆时，整个齿形就会分为：工作部分和非工作部分，工作部分为渐开线，非工作部分为过渡曲线，它们可用计算法、查表法、和代圆弧法来确定。
2、当基圆小于齿根圆时，由于过渡曲线部分不参与啮合，因此可以做成任意曲线，只要不妨碍共轭齿条（或齿轮）齿顶的运转即可，通常用直线、圆弧与铣刀齿形的渐开线部分连接。
我们这里统一将齿根圆与基圆的过度设成圆角，大小为0.38m 。
渐开线方程式：ϕϕϕsin cos b b r r x +=ϕϕϕcos sin b b r r y -=这里rb=db/2，是基圆半径，ϕ为渐开线走过的角度，这里取0~π/4就好。
1 方程式法打开SOLIDWORKS ，新建一个文件，打开方程式，方程式在工具选项卡里面在全局变量下输入需要的齿轮参数单击确定，首先将度改为弧度工具>选线>文档属性>单位单击确定，在前视基准面下新建一个草图，在样条曲线选项下选择方程式驱动的曲线，并输入上述渐开线方程式，得到渐开线曲线注：输入公式时，引用参数要打双引号，且在英文输入法下退出草图，在前视基准面下新建草图，画出基圆，齿根圆，分度圆，齿顶圆，并随意标注打开方程式选项卡，在特征下面点击方程式的下属空白框，然后单击草图上的尺寸标注，就会出现“D4@草图2”，在数值/方程式下选择全局变量下的“da”同理，完成齿根圆，基圆，分度圆的方程式创建，这里创建一个方程式后，尺寸标注会看不见，只需要点击一下左边树状的草图，，标注就会显现出来在草图2下将草图1的样条曲线转换为实体引用，隐藏草图1，原因是因为我们不好直接对参数化建模的渐开线作剪裁，所以曲线救国作一条构造线，用于渐开线的镜像，同时将分度圆剪裁掉，留下一小段，并将小段分度圆两头分别与构造线和渐开线重合尺寸标注小段分度圆，标注圆弧的时候先单击上下两点，在=再单击圆弧打开方程式选项卡，在方程式项目下添加方程式，单击刚刚的尺寸标注，输入参数重新打开草图2，镜像渐开线，并剪裁单击3点圆弧按钮，选择创建两段圆弧，并标注，两段圆弧坐相等约束，并分别与基圆、分度圆相切打开方程式选项，选择刚才的标注，在数值/方程式下选择r，即齿根圆角重新打开草图2，剪裁曲线，为了避免剪裁曲线后方程式错误，可以将不需要的曲线设置成构造线拉伸草图，得到一个齿，然后阵列，选择外圆面和特征2 Toolbox库选择法打开SolidWorks，选择任务窗格，然后选择toolbox选择国标GB选择动力传动，齿轮，正齿轮，右键，生成零件设置模数，齿数，压力角并另存为零件，可以看到，生成的齿轮没有齿根圆角，渐开线也不够标准，不适合用于受力分析，但适合用于齿轮表示的地方3 Gear Trax插件法下载gear trax插件，/s/1jIvqPee根据里面的说明说安装，为了避免错误，我上传的是英文包，英语稍微差一点的可以对照中文界面选择直齿轮，将模数设置为2，单位为metric，在pinion的teeth下设置为50，facewidth 设置为20，在右边create in cad中选择pinion only，其他的默认然后单击下面第二个图标，等待，然后自动创建完成可以看到，齿轮建立很标准，同时如果有螺旋角，还可以很方便的建立螺旋齿轮结论本文介绍了SOLIDWORKS的三种齿轮建立方法，借此抛砖引玉，方便初学者，当然还有别的方法，读者可以自行百度，个人觉得第一种方程式法很有挑战性，对于学者以后的参数化建模有很大的借鉴意义，而插件法可以用于有限元或动力学仿真，得到的结果会比较准确。
solidworks齿轮设计总结
solidworks齿轮设计总结SolidWorks齿轮设计总结齿轮是机械传动中广泛使用的元件之一，其作用是实现不同轴间的动力传递和转速变换。
在SolidWorks这一强大的三维建模软件中，齿轮的设计与模拟变得更加方便和高效。
本文将对SolidWorks齿轮设计的关键步骤和注意事项进行总结，以帮助读者更好地掌握该软件的应用。
一、创建基本型状1. 打开SolidWorks软件，在新建零件时选择合适的单位，并确定齿轮尺寸。
可以采用ISO标准齿廓或其他特定齿廓。
根据齿轮的设计要求，选择对应的齿数、模数、压力角等参数。
2. 在主界面的“特征”栏中，选择“圆柱体”创建一个圆柱，设定其直径为齿轮外径。
3. 使用“从圆体提取”功能，由上述圆柱体提取齿轮的侧面轮廓。
选择好圆弧半径和齿廓形状，并设定齿廓的顶部和底部直径。
4. 使用“镜像”功能，将齿轮的侧面轮廓镜像复制以得到完整的齿轮结构。
二、齿数与模数计算1. 进入齿轮设计阶段后，首先需要根据需要确定齿轮的齿数和模数。
这两个参数是齿轮设计的基本依据。
2. 齿数的计算：根据所用材料、齿轮传动比和输出转速等因素，应根据相关公式计算得出合理的齿数。
3. 模数的计算：模数是齿轮设计中的重要参数，可根据齿数和齿轮的直径计算得出。
三、绘制与设计齿轮齿廓1. 首先，使用SolidWorks的“套放线”功能，将齿数和模数代入相关公式，绘制出齿轮齿廓的基准圆、分度圆和齿顶圆。
2. 轮廓的绘制：通过齿轮的齿数、压力角、齿高系数和齿廓直线直角半径等参数，可以计算并绘制出齿轮的齿廓。
3. 模具的设计：可以通过“镜向分布”功能，通过复制齿廓来构建整个齿轮的齿数。
四、进行齿轮的立体建模与装配1. 切换到装配模式后，导入前面建模好的齿轮。
2. 使用SolidWorks的“装配”功能，将各个部件进行合理的组装，确保齿轮之间的啮合。
3. 通过将轴与齿轮相连接，使齿轮能够旋转，验证齿轮设计的合理性。
solidworks今日制造插件用SolidWorks设计齿轮且听我说说20230516
solidworks今日制造插件用SolidWorks设计齿轮且听我说说20230516不管是3D软件，还是2D软件，为了提高工作效率和降低工作难度，都会有一些插件的。
所以用好插件也是用好软件的一个基础。
插件分两种，一种是软件自带的插件，比如在SolidWorks中，自带的插件就有很多。
如Motion，Simulation等等。
这些插件可以帮助我们解决某一方的问题。
比如Motion就是用来运动仿真，simulation 就是用来有限元结构强度分析。
还有一种插件，是第三方开发的，主要用来解决某一类问题。
比如今天涉及到的一个插件“今日制造”就是这类插件。
在很久以前，用SolidWorks绘制齿轮用的插件是GearTrax，这也是个不错的软件，可惜到2018就不更新了。
并且这款软件是需要破解的，破解就比较麻烦。
今天要介绍的方法就比较常规了。
不需要破解，也不需要花钱。
下载后安装直接就能使用。
就是前面提到的“今日制造”，也是之前的迈迪工具。
只不过现在改为网络版了。
不需要破解。
下载后注册个账号就可以使用。
工具免费用。
下面进入正题。
看看用这个插件在SolidWorks环境中是如何高效，精确的设计出齿轮的。
首先是安装“今日制造”这个软件。
这个软件是网络版的。
网上就能下载。
也可以管我要下载地址。
填写邀请码还能得到一些积分，用于标准件下载。
安装好今日制造后，会在SolidWorks中看到一个“今日制造”标签。
在工具里也能找到。
找到圆柱齿轮，当然，其他齿轮和工具也是可以用的。
这里就介绍圆柱齿轮。
齿轮设计工具自动打开，我们可以在向导，设计参数，尺寸参数，齿轮精度，载荷中填写我们需要的参数。
有了这个插件。
就算不懂齿轮，也可以根据提示把参数设计好。
使我们的工作强度减少了不少。
参数设置好后，就可以生成齿轮了。
齿轮是可以成对生成的。
生成齿轮1和生成齿轮2。
还可以生成齿条。
生成的齿轮和齿轮都是零件，保存后就可以添加到装配体中进行装配了。
Solidworks曲线方程式绘制齿轮
Solidworks2010曲线方程式绘制齿轮
例如：模数m=2 齿数 z=50 d=mz=100 d a=104 d f=95
步骤：
1.点击分别作半径为47.5的齿根圆、50的分度圆、52的齿顶圆
2.齿数z=50的齿轮曲线方程式为
（X
）=50*cos(pi/9)*(t*sin(t)+cos(t))
T
）=50*cos(pi/9)*(sin(t)-t*cos(t))
（Y
T
（T
）=0
）=pi
（T
1
3.点击出现对话框输入如图所示。
点击确认生成曲线1
4.点击出现将数量4改为50，点击
确认如右图所示
5.在分度元上连接相邻曲线上的交点，为直线L1，四等分该直线
作上图最左边的四等分点与圆心的连线为直线L2 6.以L2为轴线镜像与其右相邻的曲线如下图所示
7.点击剪裁草图仅留下T1
8.环形阵列T1
9.退出草图点“特征”再点击出现点确认
10.齿轮完成
11.。
SolidWorks画渐开线齿轮的方法
SolidWorks画渐开线齿轮的方法描点法是构建齿轮参数化模型通用的方法。
它可以推广至各种不同齿廓曲线齿轮的建模。
本文研究了用SolidWorks画渐开线齿轮的相关方法。
SolidWorks是面向产品级的机械设计工具，除了具有强大的零件建模、装配、生成工程图等功能外，还可对产品进行动画制作、辅助制造、有限元分析和数据管理等，因此广泛应用于汽车制造、工程机械、航空航天及国防工业等各个领域。
齿轮传动是现代机械中最常见的一种传动形式。
渐开线齿廓的齿轮具有较好的传动性能，而且便于制造、安装和测量，所以渐开线齿廓曲线是应用最多的齿廓曲线。
在参数化设计过程中为了保证齿轮建模的准确性，经常需要对渐开线齿廓曲线进行精确绘制。
将SolidWorks应用于齿轮三维模型的建立是非常方便同时又很精确的方法。
本文详细介绍了用描点法、参数法和利用插件法等三种在SolidWorks中进行齿轮建模的方法和技巧，具有很强的实用性。
1描点法齿轮建模描点法是齿轮建模最基本的方法。
利用Solidworks进行齿轮零件的建模时，最棘手的一步是绘制精确的齿廓曲线草图。
Solidworks不像Pro/E那样能够通过程序控制直接生成渐开线。
要绘制比较精确的渐开线齿廓曲线，首先需要建立合适的参数方程，计算曲线上若干点的坐标值，将这些点绘制出来。
再用"插入曲线"的命令连接这些点，从而绘制出一条渐开线齿廓曲线。
有了齿廓曲线草图，就可以通过拉伸、放样或扫描等命令来建立齿轮的三维模型了。
1.1渐开线齿廓曲线的数学模型建立如图1所示的直角坐标系。
设渐开线上任一点的坐标为(z，y，x)。
渐开线的参数方程可表示为;1.2描点绘制齿廓曲线将基圆半径公式代入(1)式，并将φ值离散化。
例如将φ在取值范围内均分为20等份，利用Matlab软件将φ初值设为0，终值设为φmax。
通过Matl ab计算可得到渐开线上21个型值点的坐标值，将其存为文本文件的格式。
solidworks齿轮节距 -回复
solidworks齿轮节距-回复实用的固体建模软件SolidWorks提供了一种方便且直观的方式来设计和制造齿轮。
一个关键的参数是齿轮节距，它决定了每个齿轮齿廓上的齿数。
本文将一步一步地介绍如何在SolidWorks中设置和调整齿轮节距。
第1步：创建齿轮基准平面在SolidWorks中，我们需要一个基准平面来确定齿轮的几何形状。
在“特征树”中，我们可以右键单击“平面”文件夹，然后选择“新建平面”，或者使用快捷键“Ctrl+8”。
选择任意一个平面，我们将在该平面上创建齿轮。
第2步：绘制齿轮轮廓选择“曲线”工具栏中的“正投影”，然后单击基准平面的某个点以确定轴心位置。
接下来，我们可以使用“线条”、”圆”或”弧”等工具来绘制齿轮的轮廓。
第3步：调整齿轮节距现在我们可以开始调整齿轮节距。
选择“插入”选项卡中的“齿轮和链条”选项，然后单击“齿轮”命令。
在打开的对话框中，我们可以设置齿轮的参数，如齿轮类型、模数、齿数等。
这里我们将关注齿轮节距的设置。
第4步：设置齿轮节距在齿轮对话框中，找到“齿廓”区域，选择一个适合您需要的齿廓类型。
在齿廓类型下方，您可以看到“加工”区域，其中有一个名为“节距”（Pitch）的输入框。
在这里，您可以手动输入所需的齿轮节距。
第5步：齿轮节距单位选择齿轮节距可以选择以英寸（inches）或毫米（millimeters）为单位。
在输入框后面的下拉菜单中，选择适合您设计的单位。
第6步：调整齿轮节距如果您已经设置了齿轮节距但需要进行微调，可以双击“特征树”中的齿轮特征，并在对话框中进行修改。
注意，调整齿轮节距可能会导致齿轮的几何形状发生变化。
第7步：生成齿轮模型完成齿轮节距的设置后，单击对话框中的“对”，SolidWorks将创建一个齿轮模型，并将其显示在基准平面上。
您可以使用“旋转”或“移动”工具来查看和调整齿轮模型。
第8步：添加齿轮相关特征齿轮设计的最后一步是为其添加相关特征。
例如，您可以在齿轮上添加孔洞、边缘倒角或其他设计要素。
solidworks斜圆柱与矩形切
solidworks斜圆柱与矩形切摘要：1.SolidWorks 软件介绍2.斜圆柱体与矩形切的概念3.斜圆柱体上的直角画法4.圆柱斜齿轮工程图绘制5.矩形上开口制作圆柱方法6.圆柱体展开成矩形方法7.总结正文：一、SolidWorks 软件介绍SolidWorks 是一款专业的三维CAD 系统软件，能够快速、准确地创建设计，包括3D 模型和2D 工程图纸的复杂部件和组件。
该软件还提供了成本估算工具和可制造性检查功能，以实施成本设计和制造设计。
SolidWorks 在中文知识类写作助理中的应用，可以帮助用户更好地理解和掌握软件的使用方法。
二、斜圆柱体与矩形切的概念斜圆柱体是指在圆柱体上切割出一定角度的斜面，形成一个不规则的立体图形。
矩形切是指在矩形面上进行切割或加工的操作。
在SolidWorks 中，可以利用斜圆柱体与矩形切的组合，实现对模型的加工和处理。
三、斜圆柱体上的直角画法在SolidWorks 中，要在斜圆柱体上画直角，可以先画一个基准面，然后拉伸切除到指定基准面。
具体操作步骤如下：1.在斜圆柱体上创建一个基准面；2.画一个与斜圆柱体底面平行的矩形；3.将矩形剪切成两部分，分别向上和向下拉伸；4.将拉伸的部分与斜圆柱体相接，形成直角。
四、圆柱斜齿轮工程图绘制在SolidWorks 中，要绘制圆柱斜齿轮工程图，需要先创建一个圆柱斜齿轮模型。
具体操作步骤如下：1.创建一个圆柱体；2.在圆柱体上绘制一个斜线，作为斜齿轮的齿廓；3.利用曲线命令，将齿廓进行平滑处理；4.添加齿轮的详细尺寸和标注。
在绘制工程图时，需要将模型视图转换为剖视图，并在剖视图中添加剖面线。
此外，还需要注意螺旋角的设置，以确保工程图的准确性。
五、矩形上开口制作圆柱方法在SolidWorks 中，可以通过以下步骤在矩形上开口制作圆柱：1.创建一个矩形；2.在矩形上绘制一个圆弧，作为圆柱的底面；3.使用基体法兰命令，创建一个圆柱体的筒；4.利用切除命令，将矩形上的多余部分切除；5.添加圆柱的详细尺寸和标注。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.利用SolidWorks自带插件
“Toolbox”生成齿轮
对于出图和用于运动模拟的用户，可以用简化的“渐开线”齿轮代替，这样不但可以大大简化建模的时间，而且可以充分利用现有的计算机资源。
在SolidWorks 的Toolbox插件中就有齿轮模块，下面就具体介绍一下这种方法。
(1)首先在插件中打开Toolbox插件，如图1所示。
点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了，如图2所示。
(2)目前虽然在“GB”中还没有齿轮，但是可以用其他标准中的齿轮代替。
下面就以“AnsiMetric”标准为例，介绍Toolbox中调用齿轮的方法。
在Toolbox的目录中通过“AnsiMetric”→“动力传动”→“齿轮”，在这里系统已经给出了常用的齿轮形式，我们需要哪种形式的齿轮就可以生成哪种，如
圆柱直齿轮，这里翻译成了“正齿轮”。
具体参数设置，如图3所示。
(3)通过一系列的设置，我们就可以得到想要的齿轮了，如果还达不到自己的要求，就可以在现有的齿轮基础上进行修改。
如要孔板形式的齿轮，就可以用一个“旋转切除”命令和一个“拉伸切除”命令完成。
具体操作如图4所示。
接着再添加几个孔，如图5所示。
(4)这样这个齿轮就差不多完成了，如果用户齿轮有其他的形式，当然可以自己再做进一步的修改。
修改完以后就可以保存了。
注意这里建议用“另存为”，因为直接点击保存，系统会自动保存到Toolbox配置的路径中去，那就会添加不必要的麻烦。
当然如果就想保存到Toolbox的配置路径，那么就直接保存即可。
Toolbox的配置路径更改有很多方法，如可以在“选项”→“异型孔向导/Toolbox”→“配置”，也可以在菜单中找到，还可以在“设计窗格”→“设计库”→“预
览里点击右键”找到。
打开以后就能进入Toolbox配置的欢迎界面，如图6所示。
这里直接点击“3.定义用户设定”，就切换到了用户设定界面，如图7所示。
这里可以直接选择“生成零件”，然后在“在此文件夹生成零件：”选择保存的路径，最后保存退出就可以了。
2.生成齿轮GB工程图
有了上面的齿轮模型，我们就可以根据这个模型出GB的工程图了，但是在SolidWorks的工程图中，所有的模型都是按照真实的投影显示，而GB中齿轮的画法要求用简化画法(只画出一个齿的齿廓，甚至一个齿也不画)，那又如何实现?其实实现这一目的也很容易，在出工程图的时候可以用不同的配置，这样就能避开出图与国标简化的矛盾，具体操作如下。
(1)生成一个新配置。
在刚才建立齿轮模型的基础上生成新的配置，这个配置就是我们出工程图时的真实投影实体。
选择已有的“完整齿轮”配置，用键盘的“Ctrl+C”和“Ctrl+V”来复制一个配置，然后用鼠标缓慢双击配置名字，改成“简化齿轮”。
如图8所示。
双击“简化齿轮”配置，将其激活。
然后切换到“设计树”，找到轮齿阵列的特征“TeethCuts”，选择它，这样在模型上就会显示和它有关的数值，如图9所示。
其中齿数“30”已经加入了方程式，双击“30”，打开尺寸编辑界面，配置类型选为“此配置”，然后点击“编辑方程式”，在打开的“编辑方程式”对话框里会看到一个文本形式的方程，记下它。
然后关闭“编辑方程式”对话框。
在“方程式-齿轮”对话框中的表头“方程式”中找到刚才的表达式，如图10所示。
拖动表头“方程式”后面的竖线，查看完整的“方程式”。
我们发现在图10中的三个方程都指向一个数值，这里我们要将这三个方程都压缩掉，把前面的“对勾”去掉，点击“确定”，这样就可以随意修改了。
用前面的方法点选TeethCuts 特征，然后在绘图区域点击“30”，输入“2”，确定后，这样齿轮就成了只有两个齿槽的齿轮(也就是一个齿)，再出工程图就没问题了。
有的时候在这一步可能会有错误，其实是因为刚才我们旋转切除的草图有些线条未找到，可以进入其草图，将找不到参考的约束删除，然后添加新的约束。
(2)生成工程图。
点击“从零件/ 装配体制作工程图”→“选择图纸模板”→“选择需要的视图”，如图11 所示。
三、渐开线的画法
绘制渐开线齿轮，首先要有一条渐开线。
在SolidWorks中绘制渐开线的方法有很多，下面就以常用的渐开线的绘制为例进行叙述。
1.曲面生成渐开线
曲面生成渐开线有很多中方法，如曲面扫描、曲面放样等。
这里只给大家介绍曲面放样生成渐开线，因为对于初学者这种方法比较容易理解。
(1)首先新建一个零件，用一个默认基准面进入草图，在草图中心绘制一个圆，并且标注尺寸，如图12所示。
注意：为了以后定位容易，可以将圆心和原点重合。
(2)保存后退出，然后用上面草图的基准面再建立一张新的草图，在上面绘制如图13所示的图形。
中心线绘制水平直径，实线绘制竖直线，并且标注尺寸，尺寸的大小可以假设，因为后面要链接到方程式。
(3)保存后退出，在设计树的“注解”上点击右键，选择“显示注解”和“显示特征尺寸”。
双击直线的尺寸“添加方程式”，在弹出的“添加方程式”界面中显示了刚才直线尺寸的名字(D1@草图2)，然后点击圆的直径尺寸(D1@草图1)，输入“*pi/2”，这样这条线段的长度就与开始圆的一半保持一致了，如图14和图15所示。
(4)从生成草图1和草图2的基准面新建一个草图，在这个草图中绘制一个半径与草图1的圆一样大的半圆，并且圆心重合，圆弧的两点分别与圆的两个点重合，如图16所示。
(5)退出上面的草图，然后还是在这个基准面上新建一个草图，这次将一个点放在图16中的点上(红圈处的点)，确定后退出草图。
(6)这样就绘制了4张草图，通过这4张草图就可以放样出“渐开线”。
点击曲面工具中的曲面放样，也可以到菜单中的“插入”→“曲面”→“放样曲面”中找到。
在“曲面”→“放样”属性下的轮廓中选择草图2和草图4，在中心线参数中选择草图3，点击绿色对勾确认，如图17所示。
其中“中心线参数”的作用是：从放样的两个轮廓(草图2和草图4)之间形成的中间轮廓都是“中心线参数”(草图3)的法向。
然后形成了渐开线，如图18所示。
(7)下面简单检验一下绘制的“渐开线”是否符合要求。
用上面的基准面进入草图，绘制一段与这个基圆同直径的弧线，圆心重合，一端与“渐开线”的起点重
合，另一端点绘制一条相切线，使圆弧与线始终相切，直线相切端的端点与切点重合。
绘制好这些后再分别标出直线的长度和圆弧的弧长，将这两个尺寸都变为“从动”，最后将直线的另一端与“渐开线”重合，拖动直线与渐开线的重合点，在不同位置观察圆弧和直线的长度是否一致，如图19所示。
现在基本上每个点都能够达到弧长和直线长相等，但是如果将小数点的位数加长，就会发现几乎没有一个点是一样的。
这是因为在SolidWorks中的放样线条都是用一段一段的短线逼近的，如果需要精度较高的渐开线就不能简单地应用上面的方法。
在下期的文章中将给大家介绍一个可以实现更精确的渐开线形成方法。
