【新整理】IC卡燃气表产品培训(红色字体为客服财
IC 燃气表说明书
在使用您的燃气表前，请详细阅读以下信息：CG-Z-JRB2.5IC卡家用膜式燃气表技术指标符合国家标准GB/T6968-1997及建设部CJ/T112-2000行业标准的要求，采用家用燃气表JJG577-2005检定规程，可适用于城市管道煤气、天然气、石油液化气、沼气等燃气气源的自动计量和收费控制。
该燃气表有两套显示系统，分别为机械字轮显示器和以微电脑为控制器的液晶显示器/。
In the use of your gas meter, please read the following information:CG-Z-JRB2.5IC card household diaphragm gas meter conform to the demand of GB/T6968-1997 "diaphragm gas meter" and CJ/T112-2000 "IC Card Household Diaphragm Gas Meter" standard, using domestic gas meter JJG577-2005 test procedures, applicable in cities pipeline gas, natural gas, liquefied petroleum gas, methane gas and other gas sources, automatic metering and charging control. The gas meter has two sets of display systems, mechanical character-round display and microcomputer controller's LCD display .1、开阀：当您的表具上的“存（余）量”大于0 m3、同时表具没有“换电池”、“故障”提示时，表具的阀门将自动打开，同时在液晶上会显示“开阀”字样，否则您需要检查表具向您提示的信息，并根据所提示的信息进行操作。
IC卡燃气表介绍(基础)
量可以进行阀门切断。 体积小，减少运输、存贮、安装成本。 UG-2.5；UG-4；UG-6 基表材质：钢壳
IC卡燃气表介绍
浙江威星智能仪表股份有限公司
IC卡燃气表
IC卡燃气表是以IC卡为信息载体的智能型机电一体化的计量器 具；其主要功能解决燃气公司收费及用户气量计量问题。IC卡燃气 表及收费系统管理软件共同完成燃气计量管理、费用管理、用户管 理，是燃气公司提高管理效率及资金回收的有力手段。
IC卡智能燃气表及收费系统
产品特点：
配套基表：丹东、山城、埃创、克罗姆等； 供电：7.2V锂电 ； 阀门：不锈钢球阀外置、耐腐。
阀门开阀时不增加压损。 采用防爆空心杯电机，寿命长。
浙江威星智能仪表股份有限公司
工业IC卡燃气表系列——外置阀
WXNN系列 （DN25---DN150）
产品特点：
采用不锈钢球阀，耐腐蚀，零压损。 可在中压上使用；
阀门驱动电路
浙江威星智能仪表股份有限公司
液晶显示部分
卡座及IC卡 通讯电路部分
阀门爆炸图
磁钢
机座盖 电机
支架 弹簧
机座
阀栓
浙江威星智能仪表股份有限公司
阀体盖 干簧管 阀体
阀门部件组成
浙江威星智能仪表股份有限公司
其它产品介绍
民 无线远传燃气表用Fra bibliotek表 其
全电子式燃气表
它
产 品
超声波燃气表
热式质量表
浙江威星智能仪表股份有限公司
1民用表系列——无线远传膜式表
远传形式： 脉冲式阶梯 无线抄表系 统。
浙江威星智能仪表股份有限公司
1民用表系列——超声波燃气表
天然气公司居民用户户内燃气设施安全检测培训资料
天然气公司居民用户户内燃气设施安全检测培训资料目录一、名词解释 (1)（一）IC卡智能燃气表 (1)（二）手抄表 (1)（三）机械计数器 (1)（四）表前阀 (1)（五）灶前阀 (1)（六）立管总阀 (1)（七）开户 (1)（八）改管 (1)（九）安装 (1)（十）二次入户 (2)二、服务内容 (2)三、户内燃气设施安全检测 (2)（一）宗旨目标 (2)1、用户燃气系统的安全性 (2)2、减少维修量 (3)3、传达公司优质服务的理念 (3)4、检测对象 (3)5、检测范围 (3)（二）准备工作 (3)1、着装 (3)2、记录单 (3)3、安检工具 (4)四、安全检测服务礼仪 (4)（一）精神面貌 (4)（二）预约守时 (4)（三）轻声敲门 (4)（四）说明来意 (4)（五）等候 (4)（六）入户 (5)1、询问住户是否需要穿鞋套；询问客人厨房位置，请求进入 (5)2、经客户同意，打开窗户 (5)（七）禁令 (5)（八）疑问解答 (5)五、户内天然气设施安全检测 (5)（一）检查户内天然气管道是否锈蚀、检测管道接口是否泄漏 (5)1、检查方法 (5)2、检测方法 (5)（二）检查户内天然气管道是否稳固、管道的管卡是否适当 (6)（三）户内天然气设施安全净距 (6)（四）户内天然气管道检查的相关隐患及处置 (7)1、相连部位 (7)2、包裹 (7)3、管道锈蚀、松动 (7)4、私改、私接 (7)6、管道与周围其他设施无安全距离 (8)7、在燃气管道上搭挂重物及接地 (8)（五）天然气灶具连接软管检查的相关隐患及处置 (8)1、检查软管包裹情况 (8)2、私加三通 (8)2、检查软管接口是否漏气、软管接口是否有卡箍 (9)3、检查软管间是否有三通、软管长度是否超过两米 (9)4、检查软管与周围燃具是否有安全距离 (9)5、检查软管是否超过使用年限、是否老化现象 (9)（六）户内天然气表检查的相关隐患及处置 (10)1、检查检测气表电磁阀是否运行正常 (10)2、检查燃气表是否有足够的通风条件 (10)3、检查燃气表字轮、铭牌、防盗卡是否损坏，检查燃气表最小流量下是否正常工作 (10)4、检查燃气表安全距离、抄录燃气表读数 (10)5、气表与火源及周围其它燃气具无安全距离 (10)6、人气同室 (11)7、表前阀、表锈蚀漏气 (11)（七）居民户内用气环境检查的相关隐患及处置 (11)1、检查有燃气设施房间是否长期保持室内空气流通 (11)2、检查燃气设施房间是否多种燃料共用 (11)3、检查燃气设施是否安装在卫生间或洗澡间的 (11)4、检查燃气设施房间内是否存有易燃易爆物品的 (12)（八）填写安检记录，向用户发放安全用气宣传资料 (12)（九）到访不遇及隐患整改通知单的下发 (12)1、如到访时用户不在家 (12)2、客户拒绝检查 (12)3、下发隐患整改通知单 (13)4、用户盗气 (13)六、入户安检参考依据 (13)一、名词解释（一）IC卡智能燃气表用IC卡来实现预售气的燃气计量表。
西美IC卡燃气表培训
无线IC卡远传表功能清单
机电转换
电源管理
基础 功能
阀门管理 按键查询 LCD信息提示 无线管理 卡具管理
功能 双干簧管模块 干电池管理 锂电池管理
死表检测
性能 阀门漏气 防护 计数器抗磁保护
计数器故障防护 存储器故障 强制开阀
运营 强制关阀 管理
恶意使用总清卡
功能简述
完成机电转换和正确计量
对干电池的电压进行管理 对锂电池的电压进行管理 实现阀门管理 触发LCD信息提示 提示用气信息和故障信息 短距离无线通讯，完成对气表远程控制 SLE4442逻辑加密卡/射频卡 1.防止气表机械部分卡死或装反 2.防止计数器失效
更换表时需重新组网。
人员现场抄表，组网简单可靠，可现
实远程抄表。
02 / P3AGE
手机+蓝牙抄表模块 通过手机上的蓝牙与抄表模块相连接 • 用户注册 • 用户查询 • 气表控制 • 用户缴费 • 电子支付。 • 配合网络远程访问、控制、读取表信息。 • 具备人员定位等维修管理功能。
4
• 通过公共移动通讯平台（移动、电信、联通），燃气表与控制中心通信，完 成抄表、充值和管理等功能
中继器内置大容量电池，室外环境可使用3~5年，不需市电
（5）安装调试、维护简便快捷
简单培训即可独立完成安装调试，中继器可自由移动进行安装
（6）可分阶段实施组网，降低安装成本
不联网情况下，可进行自行抄表时间段设置，中继器自动进行数据采集
（7）可提供软件接口，按照用户要求定制，达到与客户原系统无缝连接
（8）ISM专用频段网络，不产生通信费用
17
无线IC卡传表无线功能（二）
命令名称 强行开阀 强行关阀 清除拆表 消除表快 消除表慢 消除死表 消除阀门漏气 消除表直通 取消强行开阀 取消强行关阀 取消燃气泄露 取消强磁干扰 取消干簧管故障 取消存储器故障

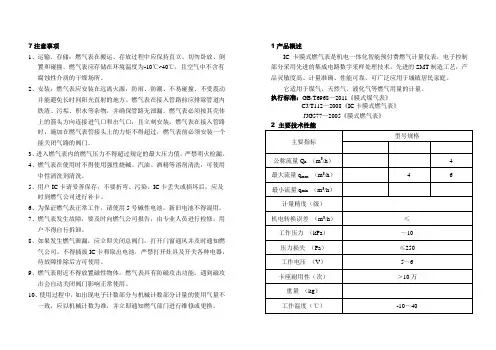

IC卡膜式燃气表说明书
7注意事项1、运输、存储：燃气表在搬运、存放过程中应保持直立、切勿卧放、倒置和碰撞，燃气表应存储在环境温度为-10℃~40℃，且空气中不含有腐蚀性介质的干燥场所。
2、安装：燃气表应安装在远离火源，防雨、防潮、不易碰撞、不受震动并能避免长时间阳光直射的地方。
燃气表在接入管路前应排除管道内铁渣、污垢、积水等杂物，并确保管路无泄漏。
燃气表必须按其壳体上的箭头方向连接进气口和出气口，且立刻安装。
燃气表在接入管路时，施加在燃气表管接头上的力矩不得超过，燃气表前必须安装一个能关闭气路的阀门。
3、进入燃气表内的燃气压力不得超过规定的最大压力值，严禁明火检漏。
4、燃气表在使用时不得使用强性烧碱、汽油、酒精等溶剂清洗，可使用中性清洗剂清洗。
5、用户IC卡请妥善保存，不要折弯、污染。
IC卡丢失或损坏后，应及时到燃气公司进行补卡。
6、为保证燃气表正常工作，请使用5号碱性电池。
新旧电池不得混用。
7、燃气表发生故障，要及时向燃气公司报告，由专业人员进行检修，用户不得自行拆卸。
8、如果发生燃气泄漏，应立即关闭总阀门，打开门窗通风并及时通知燃气公司。
不得插拔IC卡和取出电池，严禁打开灶具及开关各种电器，待故障排除后方可使用。
9、燃气表附近不得放置磁性物体，燃气表具有防磁攻击功能，遇到磁攻击会自动关闭阀门影响正常使用。
10、使用过程中，如出现电子计数部分与机械计数部分计量的使用气量不一致，应以机械计数为准，并立即通知燃气部门进行维修或更换。
1产品概述IC卡膜式燃气表是机电一体化智能预付费燃气计量仪表，电子控制部分采用先进的集成电路数字采样处理技术，先进的SMT制造工艺，产品灵敏度高、计量准确、性能可靠，可广泛应用于城镇居民家庭。
它适用于煤气、天然气、液化气等燃气用量的计量。
执行标准：GB/T6968—2011《膜式煤气表》CJ/T112—2008《IC卡膜式燃气表》JJG577—2005《膜式燃气表》贮存温度（℃）-25～553 外形尺寸图1、基表2、电池舱3、IC卡插口(打开电池舱盖)4、液晶显示屏5、查询按键6、铭牌7、内置阀门8、条形码9、控制盒10、合格证4 功能说明按键显示在剩余气量和总用气量之间切换；电池电压低于时，阀未关则进行关阀，并通过蜂鸣器进行提示，同时液晶长显30秒，至此再无其他动作。
威星IC卡燃气表使用步骤及故障处理说明PPT学习课件
28
IC卡燃气表故障说明（14）
➢ 故障现象 : 表过气不稳定
故障描述：过气量时大时小。 处理办法：如果不是管道压力不稳定引起的，则可能是基表问题。如
果基表之前有摔过之类，比较容易发生该类问题。影响使 用则需换表处理。
29
IC卡燃气表故障说明（15）
➢ 故障现象 : 读卡6-err，大小表卡混用
17
IC卡燃气表故障说明（4）
➢ 故障现象：不读卡
故障描述2：插IC卡，液晶无显示，在使用计数时，液晶屏有显示。 故障原因ቤተ መጻሕፍቲ ባይዱ卡座开关失灵。 注：家用表只能更换表具处理，大表则可更换卡座来排除故障。
18
IC卡燃气表故障说明（5）
➢ 读卡异常（读卡声音为刺耳的“嘀”长音）
故障描述1：2-err、4-err、6-err 等，
始化设置后才能读用户卡及其他工作卡。初始化后液晶 显示“关 0000.00 M3”； 3. 将IC卡上购买预存气量读到表上后，可自动开阀使用。
10
IC卡燃气表插卡充值说明
➢ 手持IC卡（大表：芯片朝下；家用表：芯片朝上），水平插入控制器上的插卡口 ； ➢ 当IC卡插入控制器后，显示屏显示“读卡”，此时控制器正在将IC卡内的气量读
13
IC卡燃气表故障说明（1）
➢ 故障现象：表具不通气
故障描述：阀门开，但基表不过气 处理步骤： ① 确认正确安装方式（进出气口水平安装，不能倾斜）； ② 检查表具外观是否有损坏（凹陷、鼓胀、表内有异物）？ 排除上述：基表故障，换表。
14
IC卡燃气表故障说明（2）
➢ 故障现象：通气不走字
商业膜式表信号传感器装置安装图
← 字轮安装示意图 ↙ 三芯线焊接方法 ↓ 干簧管焊接示意图
【燃气灶】基础知识培训课件演示课件
《燃气灶》基础知识培训课件演示课件xx年xx月xx日CATALOGUE目录•燃气灶概述•燃气灶的构造与原理•燃气灶的选购与使用•燃气灶的常见故障与排除•燃气灶的发展趋势与环保要求•燃气灶的安全事故与防范措施01燃气灶概述指使用燃气作为燃料进行加热的厨房用具，通常与燃气灶具、燃气热水器等配合使用。
燃气灶定义根据结构可分为台式、嵌入式和落地式等；根据燃料可分为天然气灶、液化石油气灶和双燃料灶等。
燃气灶分类燃气灶的定义与分类早期燃气灶早期的燃气灶主要使用人工煤气作为燃料，加热效率较低，安全性能也较差。
现代燃气灶现代燃气灶多采用高效、安全的燃烧技术，如直火燃烧、旋转燃烧等，同时配合多种安全保护装置，如熄火保护、过热保护等。
燃气灶的发展历程1燃气灶的安全使用23使用燃气灶时应遵守相关规定，如使用燃气灶具前应先检查燃气管道是否完好，禁止私自拆卸、修理燃气灶具等。
使用规定使用燃气灶时应注意安全保护，如定期检查燃气灶具是否有漏气现象，使用过程中不要离开人等。
安全保护如果发生燃气泄漏等紧急情况，应立即关闭燃气阀门，打开门窗通风等。
应急处理02燃气灶的构造与原理包括灶面、火盖、炉头、进气管等，用于产生火焰。
燃气灶的组成部分燃气灶头部包括燃烧器、点火装置、气阀等，用于控制燃气供给和点火。
燃气灶底座包括定时开关、火力调节、熄火保护等功能键。
燃气灶控制面板燃气灶工作原理通过燃气管道将可燃气体（天然气、液化石油气等）输送至燃气灶头部，与空气混合后在火盖处点燃产生火焰。
燃气灶燃烧方式分为完全预混式和不完全预混式两种，前者燃烧效率高但需要精确控制燃气与空气的比例，后者则相反。
燃气灶的工作原理燃气灶的性能指标包括熄火保护、防干烧保护、过热保护等安全装置。
安全性能热负荷能效等级使用寿命表示燃气灶在单位时间内所能产生的热量，一般分为大火、中火和小火三种。
表示燃气灶在能量转换方面的效率，等级越高能效越好。
表示燃气灶在正常工作条件下的使用寿命，一般要求达到5年以上。
感应式IC卡酒店门禁系统方案培训资料(doc 35页)
感应式IC卡酒店门禁系统方案培训资料(doc 35页)感应式IC卡酒店出入管理一卡通系统方案方案计划书制定：成都龙腾锐达科技有限公司审核：制定日期：20 年月日目录第一章酒店式联网门禁管理系统概述酒店式联网门禁系统是微耕实业结合酒店行业的特殊性开发设计的，它的工作机理是：每一个房间门口安装一个Mifare one读卡器，当客人入住时，服务员通过发卡器将房间号码和入住时间以及离开时间录入管理电脑的软件中，并给该卡片相应时间内的开门权限并上传到控制主机中。
客人到房间门口后，在读卡器上刷卡，读卡器读取该卡片的ID号后上传到控制器进行权限确认后，控制电锁将门打开，否则不能将门打开。
同时控制器保存开门信息，如总控制台处于“实时”状态，将通过TCP通讯传给总台处的计算机控制中心，计算机上及时显示开门资料。
如某某客人，某某时间，开某个房间等。
1.1 系统优点该系统和传统的非联网的酒店锁相比有如下优点：1．所有房间及楼层进行集中管理，控制中心可实时显示进出记录，方便酒店查询和跟踪客人何时入住、何时离开房间。
合理的安排服务员可根据以上信息判断何时进房间打扫。
一旦发生财物丢失和其他安全事故，以上进出记录也可作为酒店查询的依据。
2．发卡简单，操作方便。
客人入住酒店时，操作人员只需对某房间的卡片进行授权即可，客人便可以马上拿着卡片到自己房间将门打开，超过时间将打不开该房间。
3．酒店的钟点房管理方便快捷，任何一张卡可以设置每天三个几点到几点可以进门的时段管理。
4．卡片挂失功能，确保酒店房间安全。
一旦客人将自己房间卡片丢失，操作人员可在接到客人的挂失报告后马上将该卡片作挂失处理。
该卡片一旦挂失，不可再次将门打开。
5．同传统的酒店锁相比，本系统采用感应卡技术，感应距离远（4-10cm）,卡片放在客人的钱包中无需取出，只要将钱包在读卡器上晃一下便可将门打开，符合多数客人的使用习惯。
6．系统可脱机使用。
如果控制主机到计算机之间的通讯出现故障，不会影响客人的正常使用。
IC卡燃气表使用手册及使用注意事项
IC卡燃气表使用注意事项目前我市天然气客户大部分使用的是IC卡燃气表。
IC卡燃气表分为IC卡控制部分和基表部分，IC控制部分根据基表部分的数据进行控制。
其功能只是作为天然气公司与客户之间的一种收费方法。
当基表计量数据与IC卡控制部分记录的数据出现不一致的情况时，根据国家相关计量法规，应以基表计量数据为结算依据。
IC卡的正确充值方法使用IC卡充值时，应先确认燃气表的电压是否正常，电压不足时应更换电池。
将IC卡有黄色芯片并标有箭头的一面向上插入燃气表IC卡口中，轻推到底。
观察表上指示灯变换，待指示灯亮且蜂鸣器报出读数约30秒后，再取出IC卡，充值即已完成；或者观察液晶屏上的气量显示，约30秒后，再取出IC卡，充值即已完成。
用户将自闭阀拉至绿线位置即可使用。
IC卡气量读法蜂鸣器响起，超长音（时间约为1.6秒）为气量的百位数，次长音（时间约为0.8秒）为气量的十位数，短音（时间约为0.4秒）为气量的个位数。
各段响声时间间隔约为1秒，客户可根据长音、次长音、短音鸣叫的次数计算出表中气量。
液晶显示的IC卡表：插入IC卡或按下"显示"按钮则可直接显示表内剩余气量。
使用IC卡燃气表时须注意以下几点事项一、防止表体进水。
燃气表不防水，表体进水会导致电器元件短路损坏。
二、注意定期检查电池。
电池因电量原因使用的时间有所不同，因此应定期检查所使用的电池是否完好，检查是否有流液的现象。
一旦电池流液，会导致电池盒内的弹簧腐蚀，从而出现费电、低电、气表无反应和关阀的现象。
建议用户最少每两个月检查一次。
建议：长期不用气，应取掉电池，这样即可以防止电池流液腐蚀电池盒弹簧片，又可以防止燃气表自锁。
三、输气时要注意插卡口的防尘皮条。
此皮条是用于防止油烟或其他异物进入读卡器，导致读卡器不能正常工作。
正确使用方法是：在插卡前一定把皮条拉开，按照正确插卡方法完成输气后再把皮条复位。
目前，我们已发现很多用户在输气前未将皮条拉出而是直接连同皮条一起插入读卡器，导致气量输不进去、显示假卡、读卡器损坏等现象。
西美IC卡燃气表培训
• 物理网燃气表：由基表和电子部分组成，集计量、控制、通信等功能为一体 。
• 手机APP：可远程充值，移动互联方式访问和控制表，与燃气公司实时互动。
网络集抄系统具备抄表数据准网确络、集集抄抄系和统控特制方点便、低功耗、安装调试简便等特点，
中继器内置大容量电池，室外环境可使用3~5年，不需市电 （5）安装调试、维护简便快捷
简单培训即可独立完成安装调试，中继器可自由移动进行安装 （6）可分阶段实施组网，降低安装成本
不联网情况下，可进行自行抄表时间段设置，中继器自动进行数据采集 （7）可提供软件接口，按照用户要求定制，达到与客户原系统无缝连接
无线远传表膜式燃气表
• 远距离：采用独特的传输协议和模块，功率大，灵敏度高，空旷距离远到5公里。 • 低功耗：发射和接收功率低，周期唤醒工作模式，省电。 • 双电源：表采用双电源供电，阀门开关可靠，时钟准确，无缝抄表。 • 速度快：群抄功能，快速抄表。 • 内置天线：镀金天线，抗氧化性能好
IC卡(射频)膜式燃气表
10、无线通讯距离 空旷通讯距离>5公里.
11、无线通只
12、超低工作电流 静态电流<15uA，4节5号电池能工作1年以上
13、网络支持 无线IC卡远传表支持低功耗组网功能，满足快速组网要求。
14、网络监控 AMR网络可远程监控终端用户用气状况，包括用气安全信息
无线IC卡远传表功能清单
无线IC卡传表无线功能（一）
无线IC卡传表无线功能（二）
无线IC卡传表无线功能（三）
无线IC卡传表故障代码
故障0:强制关阀状态 针对无线表IC卡表，当使用无线方式关闭表内阀门时，会显示该故障。
IC卡知识培训(ppt 68页)
1 起始标志 2 主账号 3 字段分隔符 4 失效日期 5 服务代码 6 附加数据 7 结束标志 8 纵向冗余校验位
1 13~19 1 4 3 可变 1 1
%，见7.1 4761739001010010，见7.3 =，见7.4 1012，YYMM见7.6 见7.7 见7.8 ？，见7.9 见7.10
任。
25
银联IC卡借贷记应用
➢ 对于银联芯片卡的联机交易，收单机构应将卡片给出的应答作为交易确认的基 本信息；
➢ 对于银联芯片卡的脱机交易，收单机构应将卡片给出的交易证书(TC)作为交易 确认的基本信息。
➢ 收单机构应妥善保管TC及其参与计算TC的数据，因为交易证书（TC）是交易是 否被发卡机构认可的凭证，一旦出现差错或争议时，TC及其计算数据是重要处 理依据。
第3磁道的信息格式：磁道3为读写磁道，所记录的字符只能 是数字（０－９），最大可记录107 个字符。
2
第1磁道信息格式
%4761739001010010^VISA ACQUIRER TEST CARD 08^178089?
1 起始标志 2 格式代码 3 主账号 4 字段分隔符 5 姓名
6 字段分隔符 7 失效日期 8 服务代码 9 附加数据 10 结束标志 11 纵向冗余校验位
7
IC卡业务知识
8
1.何为IC卡？
• IC卡 (Integrated Circuit Card,Smart Card) 将集成电路 芯片嵌入塑料基片,封装成卡。 应用于金融行业 则称为金融IC卡。
微模块 IC芯片
智能卡
9
IC卡基本概念
• 智能卡 : 芯片卡、集成电路卡 、Smart Card、IC Card
燃气热水器培训
热交换器
热交换器主要用来将燃气燃烧产生的 热量传递给热水，使水得到迅速加热。
热交换器的质量关系到热水器的热水性 能，包括产热水能力、热效率等。
燃烧器
燃烧器的主要用来将燃气与空气充 分混合，使其产生完全燃烧将热量传递 给热交换器。燃烧器直接影响到燃烧工 况的好坏。
与燃烧器相关的性能指标有热负荷、 热效率、烟气含量、噪声等。
主控制器
恒温热水器重要核心部件。控制着热水器的运作全过程，从开启、关闭、检 测、调整等一系列的控制热水器正确安全地运作。接收水流量传感器脉冲信 号，控制风机运转、脉冲点火、比例阀调整、以及各方面的安全装置检测监 控。 （注：在维修过程中更换热水器主控制器时，需针对热水器的气源进行参数 的调整，调整时需多次实验直到各方面燃烧性能正常。）
离子感应针
工作原理是利用燃气燃烧时在炽热火焰中的空气在一定电压的电场作用下， 会产生带电离子，离子在电场作用下移动形成电流(高温火焰中的气体会 电离而具有导电性)，对此电流进行检测即可判别火焰是否存在和进行控 制。一方面，当离子感应针检测到火焰正常燃烧时，使脉冲点火器停止点 火；另一方面，当火焰意外熄灭时，主控制器收到信号后，关闭燃气进气 通道上的电磁阀，使热水器自动切断气源，起到保护作用。
不同的热水器采用的温控器的规格可能不同，即动作 温度不同，（有70℃、75℃、85℃等规格）
燃气热水器通常有4种分类方式：
1. 排烟方式 2. 燃烧方式 3. 安装位置 4. 水温控制
直排式
废气
排烟方式分类
烟道式
废气
空气
空气
空气
空气
2000年6月开始，就已被国家 明令禁止生产和销售！
★燃烧废气：通过烟管自然排到室外。 ★所需空气：从室内自然‘吸取’。
IC卡燃气表使用手册及使用注意事项
IC卡燃气表使用注意事项目前我市天然气客户大部分使用的是IC卡燃气表。
IC卡燃气表分为IC卡控制部分和基表部分，IC控制部分根据基表部分的数据进行控制。
其功能只是作为天然气公司与客户之间的一种收费方法。
当基表计量数据与IC卡控制部分记录的数据出现不一致的情况时，根据国家相关计量法规，应以基表计量数据为结算依据。
IC卡的正确充值方法使用IC卡充值时，应先确认燃气表的电压是否正常，电压不足时应更换电池。
将IC卡有黄色芯片并标有箭头的一面向上插入燃气表IC卡口中，轻推到底。
观察表上指示灯变换，待指示灯亮且蜂鸣器报出读数约30秒后，再取出IC卡，充值即已完成；或者观察液晶屏上的气量显示，约30秒后，再取出IC卡，充值即已完成。
用户将自闭阀拉至绿线位置即可使用。
IC卡气量读法蜂鸣器响起，超长音（时间约为1.6秒）为气量的百位数，次长音（时间约为0.8秒）为气量的十位数，短音（时间约为0.4秒）为气量的个位数。
各段响声时间间隔约为1秒，客户可根据长音、次长音、短音鸣叫的次数计算出表中气量。
液晶显示的IC卡表：插入IC卡或按下"显示"按钮则可直接显示表内剩余气量。
使用IC卡燃气表时须注意以下几点事项一、防止表体进水。
燃气表不防水，表体进水会导致电器元件短路损坏。
二、注意定期检查电池。
电池因电量原因使用的时间有所不同，因此应定期检查所使用的电池是否完好，检查是否有流液的现象。
一旦电池流液，会导致电池盒内的弹簧腐蚀，从而出现费电、低电、气表无反应和关阀的现象。
建议用户最少每两个月检查一次。
建议：长期不用气，应取掉电池，这样即可以防止电池流液腐蚀电池盒弹簧片，又可以防止燃气表自锁。
三、输气时要注意插卡口的防尘皮条。
此皮条是用于防止油烟或其他异物进入读卡器，导致读卡器不能正常工作。
正确使用方法是：在插卡前一定把皮条拉开，按照正确插卡方法完成输气后再把皮条复位。
目前，我们已发现很多用户在输气前未将皮条拉出而是直接连同皮条一起插入读卡器，导致气量输不进去、显示假卡、读卡器损坏等现象。
河北华通燃气表培训资料V1
河北华通燃气设备有限公司
后退
/细/节/铸/就/完/美/
可选功能表
序号 符号 附加类型
说明
具备无线传输模块，燃气表可通过无线模块与 1 -W 无线传输功能
外部进行通讯。
具备IC卡读写模块，燃气表可通过IC卡读写模
2
-I
IC卡功能
块读写IC卡片，完成数据交互。
1）工作电压：DC4.5V，3节AA碱性电池(5#)，用户可自行更换 2）工作电流：静态工作电流：＜20μA 最大电流：300mA 3）脉冲常数：0.1m3/脉冲或0.01m3/脉冲 4）电池寿命：正常情况1年以上 4）总压力损失：＜250Pa，可做到＜200Pa（出口表） 5）基本误差：同普通基表
9、IC卡型号 采用与西门子SLE4442兼容的国产FM4442逻辑加密卡
后退
河北华通燃气设备有限公司
/细/节/铸/就/完/美/
IC卡膜式燃气表基础知识
10、读数显示方式 计数器与LCD显示并存，好处：电子部分的计数是从计数器上取信
号的，如果电子部分出现故障，则可以计数器的读数作为用气的结算依 据；缺点：可能会出现二者读数不一致的情况，其一，因燃气表出厂检 测不能做到计数器读数为0，而LCD为0，出厂后，燃气表需经过客户检 测、安装点火运行，这样到用户最终用气时，就会出现不一致的情况； 其二， 临界位置的抖动，可能会产生误信号，引起读数不一致。但通过 软件和硬件上的改进处理，可大大消除这种误信号。 11、主要技术参数
IC卡膜式燃气表简介
四、安装尺寸图
河北华通燃气设备有限公司
后退
/细/节/铸/就/完/美/
IC卡膜式燃气表关键技术
阀门检测技术：具有阀门故障检测功能，并通过用户卡将故障信息反馈到燃气 公司的售气软件上； 传感器检测技术：燃气表具有传感器自我检测及保护功能，保证计量准确； 读写卡处理技术：独特的读写卡软件处理方式，多重认证，确保一表一卡；充 值购气次数认证，在保证用户卡内的数据信息被清除后，才将数据信息保存到 燃气表内，避免了多次充值给燃气公司带来的损失； 数据防护技术：IC卡传输数据经过多重加密处理，安全可靠。表内气量等关键 数据及运行参数经过冗余备份，确保数据安全、不丢失； 主控线路板防护：线路板在焊接调试完毕后，表面进行三防处理（防潮、防盐 雾、防霉），加上壳体的密封处理，杜绝了厨房油烟、水气对燃气表的影响。 品质保障：智能部分所用的主控芯片、电压检测芯片、超级电容、传感器、阻 容器件等全部采用进口产品，阀门采用国内知名厂家产品，保证燃气表的品质；
中石油昆仑-预付费IC卡燃气表培训
常见问题处理方法
2
1
IC卡插入表内后液晶屏显示出错信息，表不读卡，用户卡无法对表充值。
燃气表不认卡的原因汇总及其对应采取的措施列表如下：
*
常见问题处理方法
*
常见问题处理方法
*
常见问题处理方法
4、存储器卡的购气量可以多次输入（或用户已经将购气量输入表内，但卡内仍然有购气量） 4.1、可能发生的原因： 1) 表内为零密钥，存储器卡的充值次数不受限制； 2) 存储器卡使用时间超过使用年限，或磨损、生锈严重，使得卡片与卡座接触电阻过大，读卡（充入购气量）成功，写卡（擦除购气量）时电压过低导致失败。 4.2、解决方法： 1) 使用查询卡查询表内密钥，如是零密钥，启动至非零密钥； 2) 通知用户到燃气表售气点更换新卡。
*
常见问题处理方法
2、液晶显示“强磁” 2.1、可能发生的原因： 由于燃气表外部存在某一个瞬时磁场，致使燃气表出现“强磁 异常”，同时阀门关闭。 2.2、解决方法及步骤： 1) 请将查询卡或用户卡插入表内，燃气表会自动打开阀门，并清除强磁信息。如果阀门打开后，不再出现“强磁 异常”保护，那么说明该异常是由外部磁场干扰引起的； 2) 如果阀门打开后，又立即出现“强磁 异常”保护，阀门关闭，请检查燃气表周围(如油烟机、管道等处)是否存在强磁性物体，如果存在，请移走此物体； 3) 如果燃气表周围不存在磁性物体，请从管道上卸下燃气表，置于离原安装位置较远的地方，多次按下“显示按钮”重复第1)步，如果仍然出现“强磁 异常”保护，则说明是燃气表因潮湿等原因出现故障，需要更换新表。
*
测试用功能卡
功能卡 跟以往的清零卡、测试卡等单一命令卡不一样，存储器卡表支持复合命令，即在卡容量允许的情况下，能将多条命令放至卡中，还支持数据返写。比如，有一块线路板在老化时发现不走字，这时我们可以通过制作查询卡来对线路板进行查询，再用测试软件读取到计量状态，若计量状态显示为开，则需修理；若计量状态显示为关，则我们可以制作“打开计量+查询”卡使表打开计量后，再进行测试.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8
4．主要组成部分
（3）数据载体
主要类型：逻辑加密卡 主要作用：进行数据交换。
概述
功能
故障处理
根据不同数据传送方式
（4）管理系统
主要结构：服务端、客服端等 主要作用：用户管理、收费管理、数据查寻、报表输出等
湖南银通科技 湖南银通科技有限责任公司
9
4．主要组成部分
湖南银通科技 湖南银通科技有限责任公司
11
主要内容
一、智能燃气表概述 二、家用IC卡燃气表的功能 三、家用IC卡控制器常见故障及处理
湖南银通科技 湖南银通科技有限责任公司
12
二、家用IC卡燃气表的功能
概述
功能
故障处理
1 . 简介
2 . 工作原理 3 . 各组成部分的功能 4 . 技术参数 5 . 用户使用手册 6 . 各类型号特点
预收费
湖南银通科技 湖南银通科技有限责任公司
5
2．术语及定义
智能燃气表：
概述
功能
故障处理
装有微电脑芯片且能完成相应功能的气体计量装置。
（1）最大流量Qmax
燃气表满足计量性能要求的上限流量
（2）最小流量Qmin 燃气表满足计量性能要求的下限流量 （3）最大工作压力Pmax 燃气表工作压力的上限值
湖南银通科技 湖南银通科技有限责任公司
概述
功能
故障处理
湖南银通科技 湖南银通科技有限责任公司
17
3．各组成部件功能
（1）控制器功能
概述
功能
故障处理
① 信息提示功能：显示功能、查询功能、一户一卡功能、 累计数功能、拔卡提示功能、购气报警功能、低电压检测功能 ② 自我保护功能：负计数功能、过流保护功能、自动开关 阀门功能、检查功能、数据掉电保持功能、防磁功能、数据转存 功能
民用智能IC卡燃气表产品 培训
二O一二年一月
长沙新奥燃气有限公司
学习目标
目标1
了解燃气表具的相关知识
目标2
掌握家用IC卡控制器常见故障及处理方法
湖南银通科技 湖南银通科技有限责任公司
2
主要内容
一、智能燃气表概述 二、家用IC卡燃气表的功能 三、家用IC卡控制器常见故障及处理
湖南银通科技 湖南银通科技有限责任公司
☆★一户一卡功能：
一台IC卡燃气表对应一张IC卡片。当用户丢失IC卡时， 补办新卡后，则原卡无效。
最小计量显示单位为0.01Nm3 （元），以简单的四组符号表 示控制器的各种特定状态及出错提示，如“购气”、“电压 低”、“读卡错”、“检查”。
湖南银通科技 湖南银通科技有限责任公司
19
3．各组成部件功能
概述
功能
故障处理
（1）控制器功能 —— ①信息提示功能 ☆★查询功能：
控制器设有“查询”键，在没有插入IC卡时，按键还可 用于查询各种机内的用户数据（剩余量、累计量、负计数、 故障现象等），在显示屏上依次显示。插管理卡可查询当前 购气量、用户编号、数据地址等。
湖南银通科技 湖南银通科技有限责任公司
7
4．主要组成部分
概述
功能
故障处理
智能燃气表主要由基表、控制器、数据载体、后 台管理系统组成。
（1）燃气计量基表：
主要结构：外壳、计数器、膜片计量室、 连杆机构、防逆转装置 主要作用：计量
（2）控制器：
主要结构：外壳、控制阀、脉冲发生器、电源、 IC卡座、微电脑芯片、数据储存器 主要作用：实现预收费等相应的功能。
湖南银通科技 湖南银通科技有限责任公司
14
2．工作原理
由于膜片每往
复一次，就排出一 定量气体，计数器 最终通过传动链的 转换，将计量的气
概述
功能
故障处理
体的体积或能量值
显示出来，达到计 量气体的目的。
湖南银通科技 湖南银通科技有限责任公司
15
2．工作原理 （2）控制器的工作原理
概述
功能
故障处理
用户交款后，所购气量数据被写入卡中，用户再将IC卡插
MKIC-7型结构图
概述
功能
故障处理
湖南银通科技 湖南银通科技有限责任公司
10
5．智能燃气表引用标准
智能燃气表主要有以下标准：
概述
功能
故障处理
（1）中国建设部行业标准CJ/T 112-2008
IC卡膜式燃气表 （2）国标GB/T 6968-1997 定规程 膜式煤气表 （3）检定规程JJG-577-2005 膜式燃气表检
6
2．术语及定义
概述
功能
故障处理
（4）总压力损失△P 燃气表在最大流量的条件下，进出口之间的压力差。 （5）回转体积Vc 燃气表完成一个工作循环所排出的气体体积。
（6）脉冲当量
一个计数脉冲信号所代表的体积量。 （7）转换误差
一定时间内，计数器与控制器之间的读数误差。
（8）欠压值 保证控制器正常工作的最低设定的电压值。 Nhomakorabea3
一、智能燃气表概述 1 . 用途
概述
功能
故障处理
2 . 术语及定义
3 . 种类
4 . 主要组成部分
5 . 智能燃气表引用标准
6. 智能燃气表发展趋势
湖南银通科技 湖南银通科技有限责任公司
4
1．用途 智能燃气表主要应用于：
概述
功能
故障处理
天然气、人工煤气、混空气、液化石油气、沼气等燃气 的计量
其主要功能有：
湖南银通科技 湖南银通科技有限责任公司
13
2．工作原理
概述
功能
故障处理
（1）燃气计量基表工作原理
当流动的气体经过燃气表时，由于管道摩擦和机构的阻 挡，会在燃气表进出口产生压力差，这种压力差主要推动膜
式燃气表的膜片在计量室内运动，同时带动配气机构的协调
配气，使膜片的运动能够连续往复的进行，膜式燃气表通过 曲柄摇杆机构，将这种直线往复运动转变成圆周运动，圆周 运动再通过运动传递机构推动计数器转动，将膜片往复运动 的次数记录下来。
入燃气表上的控制器内，卡即可取出；输入燃气表控制器内存 的气量，用气时自动扣减；当表内剩余气量小于事先设定的报 警气量时，给出声音报警，提示用户及时购气；当剩余气量为 零时，关闭阀门，用户重新购气插卡打开阀门用气。
湖南银通科技 湖南银通科技有限责任公司
16
2．工作原理 （3）脉冲采样 工作原理图
在燃气表计数 器末位字轮安装 一颗永磁铁,侧面 安装干簧管,当磁 铁转动到干簧管 附近时,干簧管闭 合,远离时开启,此 为一采样周期,代 表0.01立方米。
（2）各类IC卡片功能：
用户卡功能、金卡功能、银卡功能
（3）加密功能
湖南银通科技 湖南银通科技有限责任公司
18
3．各组成部件功能
概述
功能
故障处理
（1）控制器功能 —— ①信息提示功能
☆★显示功能：
采用定制的液晶屏作为控制器的显示部分，可显示总位
数为7位的总气量或总金额（1百万Nm3气量或1百万元），
