钢丝绳绳卡正确安装

钢丝绳绳卡正确安装

钢丝绳绳卡的正确安装
钢丝绳绳卡现被广泛使用,正确选择钢丝绳绳卡需要考虑绳卡的类型和强度。

一般用U型螺栓式或者双马鞍形,对于6股绳,绳卡连接处的强度大概为钢丝绳破断拉力的80%;
正确安装绳卡如下图所示:
错误的绳卡安装方式如下图所示:
绳卡数目一般不少于3-5个,绳卡的间距应≥钢丝绳径的6倍,最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定,≤10mm设3个,10-20mm设4个,21-26mm设5个,25-36mm设6个,36-40mm设7个。

钢丝绳夹头在使用时应注意以下几点:
第一、卡子的大小要适合钢丝绳的粗细,U形环的内侧净距,要比钢丝绳直径大1~3mm,净距太大不易卡紧绳子,这样容易发生事故。

第二、上夹头时一定要将螺栓拧紧,直到绳被压扁1/3~1/4直径时为止,并在绳受力后,再将夹头螺栓拧紧一次,以保证接头牢固可靠。

钢丝绳卡扣安装标准

钢丝绳卡扣安装标准

钢丝绳卡扣安装标准
钢丝绳卡扣是一种广泛应用于吊装、索道、索桥等领域的连接件,其安装标准
对于使用效果和安全性具有重要意义。

下面将介绍钢丝绳卡扣的安装标准,以便大家在使用过程中能够正确安装和使用。

首先,安装前需要检查钢丝绳和卡扣的规格和型号是否匹配,确保卡扣能够正
确连接钢丝绳并承受相应的拉力。

在确认匹配后,需要对钢丝绳进行剪断,确保剪口整齐,不得有毛刺和断裂。

然后,将卡扣套在钢丝绳的两端,确保卡扣的开口朝向钢丝绳的端头。

接下来,使用专用的卡扣压接机或手动压接工具对卡扣进行压接。

在压接过程中,需要注意以下几点,首先,调整好压接机的压力和压接时间,确保压接的力度和时间能够满足压接要求;其次,在压接过程中,需要将卡扣的两端置于压接机的夹具中,并确保卡扣处于水平状态;最后,在压接完成后,需要对压接处进行检查,确保卡扣与钢丝绳之间没有空隙和松动,确保压接牢固可靠。

最后,安装完成后需要进行验收和标记。

验收时需要对卡扣和钢丝绳的连接部
位进行检查,确保没有裂纹、变形和松动现象。

同时,需要在卡扣的压接处进行标记,标明压接时间、工具型号和操作人员,以便日后的检查和维护。

总之,钢丝绳卡扣的安装标准对于使用安全和效果具有重要意义。

正确的安装
能够保证卡扣与钢丝绳之间的连接牢固可靠,确保吊装和索道等设备的安全运行。

因此,在安装过程中需要严格按照标准操作,确保安装质量和安全性。

以上就是钢丝绳卡扣安装标准的相关内容,希望能够对大家有所帮助。

如果在
安装过程中遇到问题,建议及时咨询专业人士进行指导,以确保安装质量和使用安全。

钢丝绳卡扣安装标准

钢丝绳卡扣安装标准

钢丝绳卡扣安装标准
一、适用范围
本标准适用于钢丝绳卡扣在电力设备环境中的安装。

二、材料
钢丝绳卡扣必须具备质量认证,并且遵从下述规定:
1.材质:136硅钢(不用镀锌)。

2.试验压力:至少160N/mm2。

3.允许偏差:±0.04mm。

4.表面处理:除非另有说明,否则采用电镀处理(如特殊使用要求,可考虑镀锌处理)。

三、安装规范
1.钢丝绳卡扣安装前,应确认采用内孔尺寸及其实测结果正确。

2.钢丝绳卡扣应安装在坚实平整的基体上,每个卡扣应同时用螺钉(法兰螺栓,以钢丝绳卡扣之厚度为准)固定2支,间距在70mmYM以下,螺钉不得支离。

3.钢丝绳卡扣安装时,必须采用水银平均间距的垂直布线方法,布线间隔不宜太近,最低应采用30mm的间隔。

布线卡扣间距应使用游标卡尺做严格的核对,平行度应当【满足设计要求】。

4.钢丝绳卡扣与电力设备无论何种接触,必须用夹紧环进行严格固定,可采用其它固定方法,但应不影响接地安全工作。

四、检查和维护
1.检查
安装完成后,应进行检查,主要应检查:螺钉是否松动,是否安装正确;请空间是否正确;接地质量是否达标。

2.维护
开展定期维护,定期检查钢丝绳卡扣是否松动,螺钉是否松动,接地质量是否达标,并根据使用要求和检验结果进行除锈或补镀等处理,确保整体卫生,提高安全经济性。

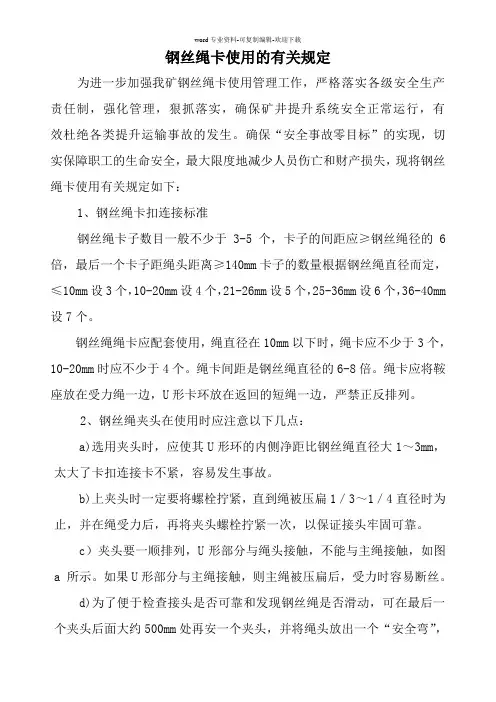

钢丝绳卡使用有关规定

钢丝绳卡使用有关规定

钢丝绳卡使用的有关规定为进一步加强我矿钢丝绳卡使用管理工作,严格落实各级安全生产责任制,强化管理,狠抓落实,确保矿井提升系统安全正常运行,有效杜绝各类提升运输事故的发生。

确保“安全事故零目标”的实现,切实保障职工的生命安全,最大限度地减少人员伤亡和财产损失,现将钢丝绳卡使用有关规定如下:1、钢丝绳卡扣连接标准钢丝绳卡子数目一般不少于3-5个,卡子的间距应≥钢丝绳径的6倍,最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定,≤10mm设3个,10-20mm设4个,21-26mm设5个,25-36mm设6个,36-40mm 设7个。

钢丝绳绳卡应配套使用,绳直径在10mm以下时,绳卡应不少于3个,10-20mm时应不少于4个。

绳卡间距是钢丝绳直径的6-8倍。

绳卡应将鞍座放在受力绳一边,U形卡环放在返回的短绳一边,严禁正反排列。

2、钢丝绳夹头在使用时应注意以下几点:a)选用夹头时,应使其U形环的内侧净距比钢丝绳直径大1~3mm,太大了卡扣连接卡不紧,容易发生事故。

b)上夹头时一定要将螺栓拧紧,直到绳被压扁1/3~1/4直径时为止,并在绳受力后,再将夹头螺栓拧紧一次,以保证接头牢固可靠。

c)夹头要一顺排列,U形部分与绳头接触,不能与主绳接触,如图a 所示。

如果U形部分与主绳接触,则主绳被压扁后,受力时容易断丝。

d)为了便于检查接头是否可靠和发现钢丝绳是否滑动,可在最后一个夹头后面大约500mm处再安一个夹头,并将绳头放出一个“安全弯”,如图b 所示。

这样,当接头的钢丝绳发生滑动时,“安全弯”首先被拉直,这时就应该立即采取措施处理。

钢丝绳夹技术参数型号规格尺寸(mm)A H C D E6 14 35 8 M6 58 18 44 10 M8 610 22 55 13 M10 812 28 69 16 M12 115 33 83 19 M14 1120 39 96 22 M16 1322 44 108 24 M18 1425 49 122 27 M20 1628 55 137 31 M22 1832 60 149 33 M24 1940 67 164 35 M24 1945 78 188 40 M27 2250 88 210 44 M30 24。

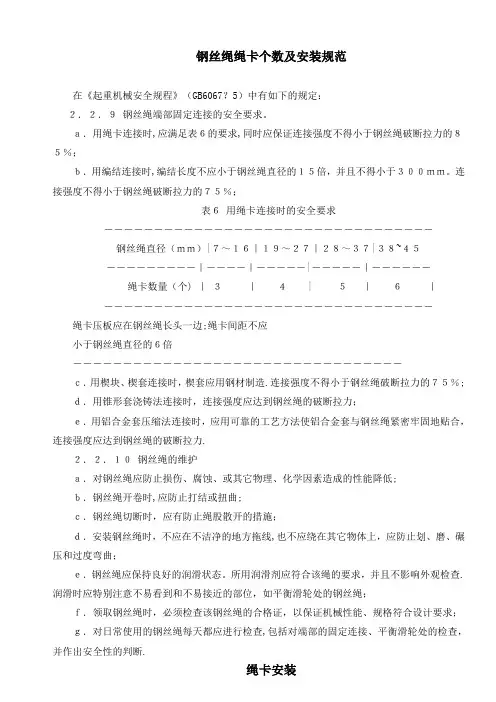

钢丝绳绳卡个数及安装规范-钢丝绳卡规范

钢丝绳绳卡个数及安装规范-钢丝绳卡规范

钢丝绳绳卡个数及安装规范在《起重机械安全规程》(GB6067?5)中有如下的规定:2.2.9钢丝绳端部固定连接的安全要求。

a.用绳卡连接时,应满足表6的要求,同时应保证连接强度不得小于钢丝绳破断拉力的85%;b.用编结连接时,编结长度不应小于钢丝绳直径的15倍,并且不得小于300mm。

连接强度不得小于钢丝绳破断拉力的75%;表6用绳卡连接时的安全要求---------------------------------钢丝绳直径(mm)|7~16|19~27|28~37|38~45---------|----|-----|-----|------绳卡数量(个) |3|4 | 5|6|---------------------------------绳卡压板应在钢丝绳长头一边;绳卡间距不应小于钢丝绳直径的6倍---------------------------------c.用楔块、楔套连接时,楔套应用钢材制造.连接强度不得小于钢丝绳破断拉力的75%;d.用锥形套浇铸法连接时,连接强度应达到钢丝绳的破断拉力;e.用铝合金套压缩法连接时,应用可靠的工艺方法使铝合金套与钢丝绳紧密牢固地贴合,连接强度应达到钢丝绳的破断拉力.2.2.10钢丝绳的维护a.对钢丝绳应防止损伤、腐蚀、或其它物理、化学因素造成的性能降低;b.钢丝绳开卷时,应防止打结或扭曲;c.钢丝绳切断时,应有防止绳股散开的措施;d.安装钢丝绳时,不应在不洁净的地方拖线,也不应绕在其它物体上,应防止划、磨、碾压和过度弯曲;e.钢丝绳应保持良好的润滑状态。

所用润滑剂应符合该绳的要求,并且不影响外观检查.润滑时应特别注意不易看到和不易接近的部位,如平衡滑轮处的钢丝绳;f.领取钢丝绳时,必须检查该钢丝绳的合格证,以保证机械性能、规格符合设计要求;g.对日常使用的钢丝绳每天都应进行检查,包括对端部的固定连接、平衡滑轮处的检查,并作出安全性的判断.绳卡安装。

钢丝绳卡安装标准

钢丝绳卡安装标准
钢丝绳卡扣是确保钢丝绳连接安全的关键部件,其安装必须遵循严格的标准。在选择卡扣时,应根据钢丝绳的直径和工作载荷来确定合定长度,以避免绳端松散或滑脱。同时,卡扣的安装数量也需符合要求,不得过少以确保连接的可靠性。在安装过程中,还应注意卡扣与钢丝绳之间的紧密配合,避免出现松动或夹持不紧的情况。此外,定期对卡扣进行检查和维护也是必不可少的,一旦发现卡扣有损坏或失效的情况,应立即更换以确保安全。通过遵循这些安装标准,可以最大程度地保障钢丝绳连接的安全性和可靠性。

钢丝绳卡扣安装标准规范

钢丝绳卡扣安装标准规范

钢丝绳卡扣安装标准规范
一、技术要求
1. 钢丝绳卡扣的材料必须是金属或结构钢等耐腐蚀性能优良的材料,其型式可根据
工程要求而定。

2. 钢丝绳卡扣的外形与尺寸必须符合国家规定的技术要求,应能满足工程使用要求。

3. 钢丝绳卡扣应采用冷拔精加工,材质硬度应符合国家《低温焊接材料技术要求》
和《直拉护栏护栏杆件材料技术要求》的规定。

5. 钢丝绳卡扣的支撑部分必须采用表面抗渗膜及热浸镀锌技术。

二、安装要求
1. 钢丝绳卡扣的安装必须依照国家有关质量要求,应用可靠、结实、易操作的安装
针扣或螺栓固定。

2. 悬挂钢丝绳卡扣时,应注意钢丝绳卡扣架及钢丝绳严格成直线,卡扣支撑杆尽可
能顶到梁上,扣件与梁上距离统一不小于1mm,护栏杆与梁上距离统一不小于2mm。

3. 钢丝绳应紧固挂在支撑杆上,钢丝绳拉紧时应不滑落,宽度必须符合国家规定的
技术要求。

4. 安装时,如钢丝绳的负荷超过规定的限制值,必须垂直配合大小型杆,把握负荷、生活安全性能。

5. 护栏杆及其固定件应与支撑杆固定牢固,使护栏杆接触无法滑动,以确保护栏杆
的安全可靠。

6. 固定后支撑杆应立位,其钢丝绳与护栏杆之间要留有1mm—3mm的空隙。

7. 卡扣支撑杆安装完毕后,必须对所有固定件及间部件安装效果及卡扣螺栓是否紧
固进行检查,确保合理安全美观、无松动、无脱离,以保证安装质量及使用性能。

钢丝绳绳卡的安装规范

钢丝绳绳卡的安装规范

钢丝绳绳卡的安装规范
钢丝绳绳卡的安装规范:
1、装置钢丝绳时,要垂直于绳卡底座,且两侧各有2个绳卡固定,绳卡之间应保持一定的间距。

2、钢丝绳两侧应配有防滑挡轮,防止两侧向绳卡底座移动,影响工作紧固程度。

3、绳卡应安装紧固后不得移动,绳卡两端应安装安全全装紧螺母,紧固螺母扭紧时,不得出现不能作紧或紧到有假劣现象,确保其安装稳固可靠。

4、在重载作业时,应按照机器规格,对钢丝绳绳卡的额定负荷进行检查,确保它能达到工作要求。

5、在使用钢丝绳绳卡运作机械设备时,应检查钢丝绳的张紧情况,避免由于绳卡的松动而引起机械装置的损坏。

6、使用钢丝绳应有定期检查程序,及时发现失效现象,并及时维修或更换。

钢丝绳卡扣标准(一)

钢丝绳卡扣标准(一)

钢丝绳卡扣标准(一)钢丝绳卡扣标准什么是钢丝绳卡扣?钢丝绳卡扣是一种用于连接钢丝绳的装置,通常是用于吊装、挂绳等工业场合。

钢丝绳卡扣的标准目前国际上通用的钢丝绳卡扣标准有以下两种:•EN 13411-3:2003•U.S. Federal Specification FF-T-276b在中国,以下标准被广泛应用:•GB/T 699-2015 钢丝绳扣制品•YB/T 5359-2015 钢丝绳扣制品钢丝绳卡扣的分类按照结构不同,钢丝绳卡扣可分为以下几种:•簧锁型:依靠簧片锁紧,适用于一般工业场合。

•夹式:需要螺丝或销子紧固,适用于高强度场合。

•压型:通过压缩和变形使钢丝绳固定,适用于大直径钢丝绳。

钢丝绳卡扣的材料常用的钢丝绳卡扣材料包括以下几种:•碳钢•不锈钢•铸钢•铝合金由于不同场合的使用需求,各种材质的钢丝绳卡扣都有各自的特点和优缺点。

钢丝绳卡扣的选用选择合适的钢丝绳卡扣需要考虑以下几个因素:•钢丝绳直径•工作环境•承载强度要求•使用寿命要求根据不同的应用场合,选择合适的钢丝绳卡扣是非常重要的。

结语钢丝绳卡扣是连接钢丝绳的关键部件,选择适合的卡扣标准和材料对于保证工作安全、延长设备使用寿命具有重要作用。

怎样正确使用钢丝绳卡扣?以下是使用钢丝绳卡扣的一些正确注意事项:•钢丝绳卡扣的使用应符合其标准及相关技术要求。

•钢丝绳卡扣的使用前应进行视察,如有变形或其他不合格情况,应及时更换。

•卡扣与钢丝绳搭接长度应大于等于规定值。

•卡扣的螺栓应采用轴力螺栓,螺纹不得超出螺母位置。

•安装卡扣时,摆正卡扣,保证舌形扣孔与钢丝绳轴线垂直,用扭力扳手或力矩扳手拧紧螺栓。

怎样正确维护钢丝绳卡扣?以下是钢丝绳卡扣维护的一些正确方法:•定期检查钢丝绳卡扣的有无变形、开裂、氧化、变色等情况。

•如果卡扣出现裂缝或者变形,应及时停用更换。

•卡扣的表面应保持干燥、洁净,避免磕碰,收藏时要悬挂或者挂垂直。

•不要混用不同型号、不同规格的卡扣。

拉钢丝绳卡扣安装标准

拉钢丝绳卡扣安装标准

拉钢丝绳卡扣安装标准《拉钢丝绳卡扣安装标准:守护安全的“金箍棒”》嘿,大家知道吗?在工程的世界里,就像超级英雄需要厉害的装备一样,拉钢丝绳卡扣的安装可是有着至关重要的标准呢!要是不遵守这些标准,那可就像是超级英雄失去了他的超能力,后果不堪设想啊!你难道不想知道这些守护安全的秘密准则吗?那就跟我一起来看看吧!一、卡扣选择:寻找你的“专属神器”“在卡扣的海洋里,别挑花了眼,找到适合的那个它,就像找到你的灵魂伴侣!”选择合适的拉钢丝绳卡扣可是非常关键的第一步哟!不同规格、型号的卡扣就像是不同的“神器”,得根据钢丝绳的直径、使用环境等因素来精挑细选。

可不能随随便便拿一个就用,那可就像是让孙悟空拿着猪八戒的钉耙去打怪,能发挥出多大威力呢?比如说,大直径的钢丝绳就得搭配大一号的卡扣,这样才能稳稳地抓住它,就像大力士紧紧握住杠铃一样。

二、安装位置:站好你的“安全岗哨”“嘿,别把卡扣放错了地方,那可是安全的关键岗哨啊!”安装位置也有大学问呢!卡扣得安装在钢丝绳受力合理的位置,不能太靠前也不能太靠后,这就像是士兵站岗,得站在最关键的地方才能守护好阵地。

如果安装位置不对,那钢丝绳就可能在不该断的时候断了,这可不是开玩笑的呀!比如在起吊重物时,卡扣的位置就得精心计算,确保它能承受住巨大的拉力,而不是在关键时刻“掉链子”。

三、紧固力度:掌握你的“力量密码”“别太松也别太紧,掌握好紧固力度,就像掌握武功秘籍的精髓!”紧固卡扣的时候可得把握好力度哦!太松了,卡扣可能会滑动,那就起不到固定的作用了;太紧了,又可能会损伤钢丝绳。

这就像是给自行车打气,气太足会爆胎,气不足又骑不动。

所以得用合适的工具,慢慢地、均匀地紧固,就像武林高手修炼内力一样,循序渐进。

比如用扳手紧固时,要一点一点地拧,感受卡扣和钢丝绳之间的“默契”。

四、检查维护:做好你的“安全卫士”“定期检查维护,让卡扣始终保持最佳状态,成为安全的忠诚卫士!”可别以为安装好了就万事大吉了哦!还得定期对拉钢丝绳卡扣进行检查和维护呢!看看卡扣有没有松动、有没有磨损、有没有变形。

钢丝绳卡子安装标准

钢丝绳卡子安装标准

钢丝绳卡子安装标准钢丝绳卡子(也称为钢丝绳夹具或钢绳夹具)是用于固定和连接钢丝绳的设备,通常用于吊装、索道、绳索桥等应用。

安装钢丝绳卡子需要遵循一定的标准和安全规定,以确保其安全和可靠性。

以下是一般情况下的钢丝绳卡子安装标准和注意事项:1.选择合适的卡子:首先,确保选择合适尺寸和类型的钢丝绳卡子,以适应具体的钢丝绳直径和应用需求。

2.安装位置:安装卡子的位置应符合设计规范和工程要求。

确保安装位置适当,以确保钢丝绳卡子能够承受预期的荷载。

3.卡子安装:在安装卡子之前,清洁和检查钢丝绳,确保没有损坏或缺陷。

将卡子正确安装在钢丝绳上,确保卡子的夹口正确对准钢丝绳,并紧固螺栓或螺母以保持安全。

4.螺栓和螺母:使用适当的螺栓和螺母,并按照制造商的规定正确拧紧它们。

确保螺栓和螺母安装正确,以防止松动或松脱。

5.安全装置:对于某些应用,可能需要额外的安全装置,如锁销或锁定装置,以确保卡子不会意外松开。

6.验收检查:安装完成后,进行验收检查,确保卡子已正确安装,没有明显的缺陷,并满足设计和安全要求。

7.定期维护:钢丝绳卡子需要定期检查和维护,以确保其运行正常并保持安全。

如果发现任何问题,应立即采取措施修复或更换。

8.培训:操作和维护钢丝绳卡子的人员应接受培训,了解正确的安装和操作程序,以确保安全使用。

注意:上述是一般安装钢丝绳卡子的指导原则,具体的安装标准和程序可能因地区、行业和应用而异。

在安装钢丝绳卡子之前,请始终查阅制造商的指南和相关的安全法规和标准,以确保遵循正确的程序。

安全永远是最重要的考虑因素。

国网建设规程中钢丝卡子的规定

国网建设规程中钢丝卡子的规定

国网建设规程中钢丝卡子的规定
钢丝绳卡扣安装标准规范,根据GB5976-86标准,绳卡数目一般不少于3-5个,绳卡的间距应为钢丝绳径的6--7倍,卡子的数量根据钢丝绳直径而定,≤19mn最少设3个,19-—32mm最少设4个,32-38mm最少设5个,38-44mm最少设6个,44-60mm最少设7个。

钢丝绳绳卡应配套使用,应将∪形环部分卡在绳头的一面,压板放在主绳的一面。

钢丝绳夹头在使用时应注意以下几点;卡子的大小要适合钢丝绳的粗细,U形环的内侧净距,要比钢丝绳直径大,1-3mm,净距太大不易卡紧绳子,容易发生事故。

上夹头时一定要将螺栓拧紧,直到绳被压扁1/3-1/4直径时为止,并在绳受力后,再将夹头螺栓拧紧一次,以保证接头牢固可靠。

夹头要一顺排列,U形部分与绳头接触,不能与主绳接触。

如果U形部分与主绳接触,则主绳被压扁后,受力时容易断丝。

为了便于检查接头是否可靠和发现钢丝绳是否滑动,可在最后一个夹头后面大约500mm处再安一个夹头,并将绳头放出一个“安全弯”,这样,当接头的钢丝绳发生滑动时,“安全弯”首先被拉直,这时就应该立即采取措施处理。

1、钢丝绳夹的布置。

钢丝绳夹应按下图所示把夹座扣在钢丝绳的工作段上,U形螺栓扣在钢丝绳的尾段上。

钢丝绳夹不得在钢丝绳上交替布置。

2、钢丝绳夹的数量。

对于符合本标准规定的适用场合,每一连接处所需钢丝绳夹的最
少数
3、钢丝绳绳卡应配套使用,应将U形环部分卡在绳头的一面,压板放在主绳的一面。

钢丝绳绳卡个数及安装规范-钢丝绳卡规范

钢丝绳绳卡个数及安装规范-钢丝绳卡规范

钢丝绳绳卡个数及安装规范-钢丝绳卡规范钢丝绳绳卡个数及安装规范钢丝绳卡规范在各种工程和作业场景中,钢丝绳凭借其出色的强度和承载能力发挥着重要作用。

而钢丝绳卡作为固定钢丝绳的关键部件,其个数的选择和正确的安装规范直接关系到整个系统的安全性和可靠性。

首先,让我们来了解一下为什么钢丝绳卡如此重要。

钢丝绳在使用过程中,需要通过绳卡来实现端部的固定,以防止钢丝绳在受力时出现滑动、松脱等情况。

如果绳卡选择不当或者安装不规范,就可能导致钢丝绳在使用中发生意外,造成严重的人员伤亡和财产损失。

那么,如何确定钢丝绳卡的个数呢?这主要取决于钢丝绳的直径和所承受的拉力。

一般来说,钢丝绳直径越大,所承受的拉力越大,需要的绳卡个数就越多。

对于直径在 10mm 以下的钢丝绳,通常使用 3 个绳卡进行固定;当钢丝绳直径在 10mm 至 20mm 之间时,应使用 4 个绳卡;直径在21mm 至 26mm 的钢丝绳,则需要 5 个绳卡;而对于直径超过 26mm 的钢丝绳,至少要使用 6 个绳卡。

需要注意的是,这只是一个大致的参考标准。

在实际应用中,还需要根据具体的工作条件和安全要求进行调整。

例如,如果工作环境较为恶劣,或者钢丝绳所承受的拉力变化较大,就需要适当增加绳卡的个数,以提高固定的可靠性。

接下来,我们详细说一说钢丝绳卡的安装规范。

第一步,在安装钢丝绳卡之前,必须要对钢丝绳的端部进行处理。

将钢丝绳的端部散开,去除表面的油污、锈蚀等杂质,以确保绳卡能够与钢丝绳紧密贴合。

第二步,选择合适的绳卡。

绳卡的尺寸和规格应与钢丝绳的直径相匹配。

如果绳卡过大,会导致固定不牢固;如果绳卡过小,则无法安装,甚至会损伤钢丝绳。

第三步,安装绳卡时,要将钢丝绳的端部插入绳卡的U形槽内,然后用螺丝将绳卡拧紧。

拧紧的力度要适中,既不能过松,也不能过紧。

过松会导致钢丝绳滑动,过紧则可能会损伤钢丝绳。

在拧紧螺丝时,要按照一定的顺序进行。

一般来说,应先拧紧中间的螺丝,然后再拧紧两侧的螺丝,并且要逐个均匀拧紧,确保每个绳卡的受力均匀。

2021年钢丝绳卡的安装标准..

2021年钢丝绳卡的安装标准..

钢丝绳卡安装标准
欧阳光明(2021.03.07)
根据GB5976-标准,绳卡数目一般不少于3-5个,绳卡的间距应为钢丝绳径的6--7倍,卡子的数量根据钢丝绳直径而定,≤19mm最少设3个,19--32mm最少设4个,32-38mm最少设5个,38-44mm最少设6个,44-60mm最少设7个。

钢丝绳绳卡应配套使用,应将U 形环部分卡在绳头的一面,压板放在主绳的一面。

钢丝绳夹头在使用时应注意以下几点:
a)卡子的大小要适合钢丝绳的粗细,U形环的内侧净距,要比钢丝绳直径大1~3mm,净距太大不易卡紧绳子,容易发生事故。

b)上夹头时一定要将螺栓拧紧,直到绳被压扁1/3~1/4直径时为止,并在绳受力后,再将夹头螺栓拧紧一次,以保证接头牢固可靠。

c)夹头要一顺排列,U形部分与绳头接触,不能与主绳接触,如图a 所示。

如果U形部分与主绳接触,则主绳被压扁后,受力时容易断丝。

d)为了便于检查接头是否可靠和发现钢丝绳是否滑动,可在最后一个夹头后面大约500mm处再安一个夹头,并将绳头放出一个“安全弯”,如图b 所示。

这样,当接头的钢丝绳发生滑动时,“安全弯”首先被拉直,这时就应该立即采取措施处理。

绳卡的间距A应为钢丝绳径的6--7倍。

钢丝绳绳卡安装标准

钢丝绳绳卡安装标准

钢丝绳绳卡安装标准
1.检查钢丝绳绳卡的质量和数量,确保符合要求。

2. 确定钢丝绳的直径,并选择相应的绳卡型号。

3. 在钢丝绳上标注安装绳卡的位置,通常应在距离绳端1.5倍直径处。

4. 用钳子将绳卡轻轻夹在钢丝绳上,确保绳卡的两端对齐并处于同一平面。

5. 用扳手将螺母拧紧,直到绳卡固定在钢丝绳上并无法再转动。

6. 检查绳卡的紧固情况,确保螺母已经牢固拧紧,绳卡无法滑移或旋转。

7. 如果安装的是多个钢丝绳绳卡,应该将它们均匀地分布在钢丝绳上,并避免相邻绳卡之间距离太近。

8. 在安装绳卡后,应检查钢丝绳的拉力,确保它符合要求,并进行必要的调整。

9. 如果钢丝绳绳卡需要长时间使用,应定期检查和维护,确保其安装和使用状态良好。

10. 在拆卸钢丝绳绳卡时,应按照相反的顺序进行,并注意避免损坏钢丝绳和绳卡。

- 1 -。

钢丝绳卡使用有关规定

钢丝绳卡使用有关规定

钢丝绳卡使用有关规定-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN钢丝绳卡使用的有关规定为进一步加强我矿钢丝绳卡使用管理工作,严格落实各级安全生产责任制,强化管理,狠抓落实,确保矿井提升系统安全正常运行,有效杜绝各类提升运输事故的发生。

确保“安全事故零目标”的实现,切实保障职工的生命安全,最大限度地减少人员伤亡和财产损失,现将钢丝绳卡使用有关规定如下:1、钢丝绳卡扣连接标准钢丝绳卡子数目一般不少于3-5个,卡子的间距应≥钢丝绳径的6倍,最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定,≤10mm设3个,10-20mm设4个,21-26mm设5个,25-36mm设6个,36-40mm设7个。

钢丝绳绳卡应配套使用,绳直径在10mm以下时,绳卡应不少于3个,10-20mm时应不少于4个。

绳卡间距是钢丝绳直径的6-8倍。

绳卡应将鞍座放在受力绳一边,U形卡环放在返回的短绳一边,严禁正反排列。

2、钢丝绳夹头在使用时应注意以下几点:a)选用夹头时,应使其U形环的内侧净距比钢丝绳直径大1~3mm,太大了卡扣连接卡不紧,容易发生事故。

b)上夹头时一定要将螺栓拧紧,直到绳被压扁1/3~1/4直径时为止,并在绳受力后,再将夹头螺栓拧紧一次,以保证接头牢固可靠。

c)夹头要一顺排列,U形部分与绳头接触,不能与主绳接触,如图a 所示。

如果U形部分与主绳接触,则主绳被压扁后,受力时容易断丝。

d)为了便于检查接头是否可靠和发现钢丝绳是否滑动,可在最后一个夹头后面大约500mm处再安一个夹头,并将绳头放出一个“安全弯”,如图b 所示。

这样,当接头的钢丝绳发生滑动时,“安全弯”首先被拉直,这时就应该立即采取措施处理。

钢丝绳夹技术参数型号规格尺寸(mm)A H C D E614358M658184410M8610225513M10812286916M12115338319M141120399622M1613224410824M1814254912227M2016285513731M2218326014933M2419406716435M2419457818840M2722508821044M3024。

钢丝绳绳卡安装要求

钢丝绳绳卡安装要求

钢丝绳绳卡安装要求
钢丝绳绳卡又称钢丝绳卡头、猫爪,主要用于捆绑钢丝绳线径。

为保证使用安全,钢丝绳绳卡的安装需要遵循相关规定。

1.钢丝绳绳卡数目一般不少于3-5个
2.钢丝绳绳卡应把夹座扣在钢丝绳的工作段上,U形螺栓扣在钢丝绳的尾段上
3.钢丝绳绳卡不得在钢丝绳上交替布置
4.钢丝绳绳卡间的距离等于6-7倍钢丝绳直径
5.紧固钢丝绳绳卡时须考虑每个钢丝绳绳卡合理受力,离套环最远处的钢丝绳绳卡不得首先单独紧固
6.离套环最近处的钢丝绳绳卡应尽可能地紧靠套环。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钢丝绳卡安装标准
根据GB5976-86标准,绳卡数目一般不少于3-5个,绳卡的间距应为钢丝绳径的6--7倍,卡子的数量根据钢丝绳直径而定,<19mm最少设3个,19--32mm 最少设4个,32-38mm最少设5个,38-44mm最少设6个,44-60mm最少设7 个。

钢丝绳绳卡应配套使用,应将U形环部分卡在绳头的一面,压板放在主绳的一面。

钢丝绳夹头在使用时应注意以下几点:
a)卡子的大小要适合钢丝绳的粗细,U形环的内侧净距,要比钢丝绳直径大1〜3mm,净距太大不易卡紧绳子,容易发生事故。

b)上夹头时一定要将螺栓拧紧,直到绳被压扁1/3〜1/4直径时为止,并在绳受力后,再将夹头螺栓拧紧一次,以保证接头牢固可靠。

c)夹头要一顺排列,U形部分与绳头接触,不能与主绳接触,如图a所示。

如果U形部分与主绳接触,则主绳被压扁后,受力时容易断丝。

d)为了便于检查接头是否可靠和发现钢丝绳是否滑动,可在最后一个夹头
后面大约500mm处再安一个夹头,并将绳头放出一个安全弯”如图b所示。

这样,当接头的钢丝绳发生滑动时,安全弯”首先被拉直,这时就应该立即采取措施处理。

绳卡的间距A应为钢丝绳径的6--7倍。
