安全防范系统工程培训资料
最新安防基础培训1安全防范技术基础PPT课件
• 反应（Response）：组织力量为制止风险事件 的发生所采取的快速手段。
12.03.2024
11
探测、延迟和反应三个基本要素之 间是相互联系、缺一不可的关系。 要求探测要准确无误、延迟时间长 短要合适、反应要迅速。总时间应 符合：
T反应时间≤T探测时间+T延迟时间
12.03.2024
9
1． 安全防范的功能 安全防范是杜绝偷盗和破坏行为的方法。有 两种：
• 一是威慑； • 二是制止。
安全防范的威慑作用就是让潜在的入侵者在 没有行动之前，即认为该系统难以攻破，使 之在入侵者的眼中成为没有诱惑力的目标。 由于在受到入侵者挑战之前，往往不易确定 系统威慑作用是否有效，所以威慑作用的最 大问题是不能对威慑效果进行实际测量。
（3）均衡防范（balanced protection）
均衡防范意味着无论入侵者怎样企图达到他的 目的，都会遭到安全防范的有效反击。通常被 保护目标都以设置障碍物来屏障。这些障碍物 包括：不同形式的墙壁、地板、天花板；各种 各样的门以及用铁栅间隔的暖气、通风、空调 设备的入口等。对完全均衡的防范系统来说， 突破每道障碍所花费的最短时间应该是相同的。 并且对各处障碍入侵行为的探测率也应该是相 同的。虽然完全均衡是一种理论上的设想，但 实际上某些因素，如加固的墙壁对入侵来说已 是非常坚固的，但它不是出于实体防范的要求， 而是由于建筑结构或安全的要求。虽然门、出 口、以及铁栅的延迟程度远远低于墙壁的延迟 程度，但在实际应用中，一般也是合乎要求的。
（3） 各相关子系统的基本配置，包括前端、
传输、信息处理/控制/管理、显示/记录四
大部分。
12.03.2024

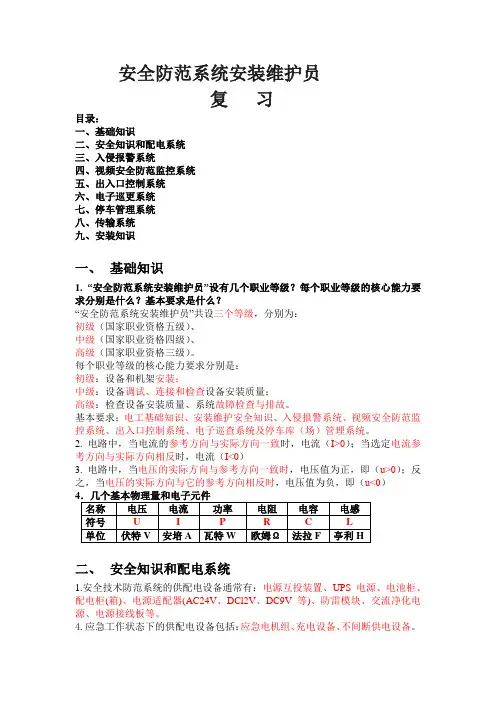

安全防范系统安装维护员复习资料
安全防范系统安装维护员复习目录：一、基础知识二、安全知识和配电系统三、入侵报警系统四、视频安全防范监控系统五、出入口控制系统六、电子巡更系统七、停车管理系统八、传输系统九、安装知识一、基础知识1. “安全防范系统安装维护员”设有几个职业等级？每个职业等级的核心能力要求分别是什么？基本要求是什么？“安全防范系统安装维护员”共设三个等级，分别为：初级（国家职业资格五级）、中级（国家职业资格四级）、高级（国家职业资格三级）。
每个职业等级的核心能力要求分别是：初级：设备和机架安装；中级：设备调试、连接和检查设备安装质量；高级：检查设备安装质量、系统故障检查与排故。
基本要求：电工基础知识、安装维护安全知识、入侵报警系统、视频安全防范监控系统、出入口控制系统、电子巡查系统及停车库（场）管理系统。
2. 电路中，当电流的参考方向与实际方向一致时，电流（I>0）；当选定电流参考方向与实际方向相反时，电流（I<0）3. 电路中，当电压的实际方向与参考方向一致时，电压值为正，即（u>0）；反之，当电压的实际方向与它的参考方向相反时，电压值为负，即（u<0）二、安全知识和配电系统1.安全技术防范系统的供配电设备通常有：电源互投装置、UPS电源、电池柜、配电柜(箱)、电源适配器(AC24V、DCl2V、DC9V等)、防雷模块、交流净化电源、电源接线板等。
4.应急工作状态下的供配电设备包括：应急电机组、充电设备、不间断供电设备。
2.正常工作状态下的供配电设备包括：交流供电、直流供电、供电传输、供电操作和保护。
3.电源插座的三线L、N、E必须在配电箱内可靠连接。
4.电源－端口通常标记为Ｖ－或ＧＮＤ。
5.安防系统常用的电源线按芯数分有2芯、3芯、4芯。
6.作为报警探测器线缆使用的电源线为4芯。
7.监控中心对电源地线有要求的设备，一般用3芯电源线传送AC220V电源。
8.电源线插座使用独立的电源回路或并接在总电源线上，严禁相互串联。
安全防范系统安装维护员培训课件
安全防范系统安装维护员高级培训教材目录第一讲：基础知识、入侵报警系统3第二讲：视频监控系统一10第三讲：视频监控系统二15第四讲：出入口、电子巡更系统19第五讲：停车场、一卡通、标准及相关知识24第六讲：线缆敷设、安装相关知识32第七讲：安全防范系统故障排除36第一章基础知识第一节电工基础知识1.电工与电路基础电工学是电子线路和无线电技术的基础。
2.什么是电路？传送电能的通路、传送信息的通路。
（串、并、混合）3.电路中的基本物理量有那些？电流、电压、电位、功率和能量。
（符号：I、U、V、W）4.电流定义？电荷的定向移动。
符号：I 、有正负（+ -）电流流动，当电流参考方向和实际方向一致电流为正，反之为负。
单位安培。
5.电压定义？电路中两点的电位差。
符号：U、有正负（+-）电压，当电压的参考方向和实际方向一致电压为正，反之为负。
单位伏特。
6.电位定义？电路中任意点到参考点的电压。
符号：V、单位伏特、电位有正负（+ -）、电位正负以选的参考点而定。
7.功率与电流和电压有什么关系？功率：p=UI 消耗的电能量w=UIt（直流电路）8.直流电路中电流电压和电阻有什么关系？I=U/R9.在电路中有电流流过，伴随着电磁场的存在，这元件是电感L。
10.在交流电路中伴随着电流充放电这元件是电容C。
11.在电路中有电流流过产生热量，这元件是电阻R。
12.电路消耗或吸收的功率等于单位时间内电路消耗或吸收的能量由此。
可定义为P=dW/dt=ui13.在直流电路中，电压为一恒定值，用U或u表示U=W/Q.14.电感和电容都是无源元件。
15.有一条或多条支路所组成的所有闭合电路称为回路。
16.电压源与任何线性元件并联时，都可等效成为理想电压源。
17.电容元件按其特性可分为（时变、时不变，线性、非线性）。
18.环路电阻的计算公式：R=ρL/S1.当电流的参考方向与实际方向一致时，电流（）A. I＞0B. I＜0C. I＝0D. 以上都不是2.当电流的参考方向与实际方向不一致时，电流（）。
安全防范系统工程实施的程序与要求课件
用户认证与授权
实施多层次的身份认证机制，对不同用户设定不 同的访问权限，防止未经授权的访问。
ABCD
数据安全
采用加密、备份等技术手段，保护数据不被非法 获取、篡改或泄露。
应急响应
建立完善的应急响应机制，及时处理系统安全事 件，降低潜在风险。
系统稳定性要求
硬件稳定性
选用高品质的硬件设备，确保 设备运行稳定可靠。
ቤተ መጻሕፍቲ ባይዱ
案例二：大型企业的安全防范系统实施
总结词
大型企业的安全防范系统实施需要结合企业的实际需求，制定个性化的解决方案。
详细描述
在大型企业的安全防范系统实施中，需要考虑企业的生产流程、仓储管理、人员流动等多个方面，制定个性化的 安全防范方案。同时，还需要根据企业的实际情况，选择合适的设备和技术，以确保安全防范系统的可靠性和稳 定性。
长期成本
综合考虑系统的整个生命周期成本，包括初 始投资、维护、升级等方面的费用。
2023
PART 04
安全防范系统工程实施案 例
REPORTING
案例一：智能小区的安全防范系统实施
总结词
智能小区的安全防范系统实施需要综合考虑多种因素，包括小区的规模、地理位 置、人员流动情况等。
详细描述
在智能小区的安全防范系统实施中，需要考虑周界报警系统、视频监控系统、出 入口控制系统等子系统的设计和布局。同时，还需要根据小区的规模和人员流动 情况，合理配置监控中心和控制中心，以确保安全防范系统的有效运行。
案例四：政府机构的安全防范系统实施
总结词
政府机构的安全防范系统实施需要遵循相关法律法规和标准，确保系统的合规性和可靠性。
详细描述
在政府机构的安全防范系统实施中，需要遵循国家相关法律法规和标准，确保系统的合规性和可靠性。 同时，还需要注重系统的可扩展性和可维护性，以便于后期升级和维护。此外，还需要加强系统的安 全防护措施，确保系统的安全稳定运行。
安全防范系统工程复习题(1)
安全防范系统工程复习题一、填空1、安全防范技术手段包括人防,物防和技防。
2、安全技术防范系统独立接地时地线电阻值应不大于 4 Ω。
联合接地时电阻值应不大于 1 Ω。
3、入侵探测器按警戒范围分可分成点控制探测器、线控制探测器、面控制探测器和空间探测报警器。
4、技防设施从业单位只能在《资格证书》规定的资格等级和资格范围内从事技防设施的设计、安装、维修。
5、摄像机镜头有手动光圈和电动光圈。
6、视频图像有线传输方式主要是通过视频同轴电缆线、网络双绞线，光缆线三种缆线进行传播的，其中传播距离最长的是光缆线。
7、视频监控系统的前端设备主要包括:镜头、云台、解码控制器、电视摄像机和报警探测器等。
8、电动三可变镜头指的是焦距可变，聚焦可变，光圈可变。
9、在安全防范系统中，按警戒范围分类探测器可分为点型探测器，空间型探测器，面型探测器，线型探测器。
10、视频监控发展的最大两个特点就是数字化和网络化。
11、停车场的车辆出入检测，目前是通过红外线设备和地感线圈设备两种方式进行。
12、微波报警探测器按工作原理的不同可分为微波阻挡探测器和微波移动探测器两种。
13、出入口控制系统通常有三部分组成：出入凭证的检验装置、出人口控制主机、出人口自控锁。
14、一般电视监控系统由信号采集、信号传输、信号处理、信号显示和信号记录等5个部分组成。
15、安全防范的三个基本防范要素：探测、延迟、反应。
三个基本防范要素之间的相互联系可以用反应的总时间应小于（至多等于）探测加延迟的总时间公式表示。
16、入侵探测器的主要技术指标有漏报率、探测率、误报率和探测范围等。
17、可以预料，随着数字视频技术、计算机和通信技术的飞速发展，利用数字化的网络型系统将成为监控系统发展的主流。
18、保安巡更系统有离线式和在线式两种。
19、安全技术防范工程是指以维护社会公共安全为目的，综合运用技防产品和科学技术手段组成的安全防范系统。
20、安防系统设计一般分初步设计、正式设计和施工图设计三步进行。
安全防范系统与工程培训
安全防范系统与工程培训简介安全防范系统是指一系列用于保护人员、财产和信息安全的措施和技术。
工程培训是指通过培训课程或活动，提供相关安全知识和技能，以使员工能够正确并有效地实施安全防范措施。
本文将介绍安全防范系统与工程培训的重要性，以及一些实施安全防范系统和进行工程培训的方法和策略。
安全防范系统的重要性安全防范系统在现代社会中具有重要的意义。
它可以帮助我们识别潜在的安全威胁，并采取相应的措施来防范和应对这些威胁。
通过建立一个完善的安全防范系统，我们可以保护人员的生命安全，保护财产免受损失，并保护公司的商业机密和客户的个人信息。
安全防范系统还可以提高员工的安全意识，增强组织的安全文化。
安全防范系统的组成一个有效的安全防范系统应该包括以下几个方面的内容：物理安全物理安全是指通过使用技术设备和物理措施来保护人员和财产的安全。
例如，安装监控摄像头、闸机和报警系统等设备，以及设置安全门、围墙和安全区域等物理措施。
信息安全信息安全是指保护信息的机密性、完整性和可用性，以防止信息被未经授权的访问、篡改或破坏。
在信息安全方面，可以采取加密、访问控制、备份和恢复等措施来保护信息安全。
人员安全人员安全是指保护员工和访客的生命安全和身体安全。
为了提高人员安全，可以进行员工背景调查、安全培训和制定应急预案等措施。
工程培训的重要性工程培训是指通过培训课程或活动，向员工提供相关的安全知识和技能，使他们能够正确并有效地实施安全防范措施。
工程培训对于组织的安全防范系统至关重要。
以下是一些工程培训的重要性：增加员工的安全意识通过工程培训，员工可以了解到各种安全风险和威胁，提高他们的安全意识。
他们将学会如何识别潜在的安全威胁，并采取相应的措施来减少风险。
提高员工的技能工程培训还可以提供一些实用的技能，让员工能够正确地使用安全设备和工具。
例如，培训员工如何正确操作灭火器、紧急呼叫系统和紧急逃生设备等。
加强组织的安全文化通过工程培训，组织可以建立一个安全文化，使员工把安全作为首要任务。
安全系统工程知识点总结
安全系统工程知识点总结安全系统工程是一门综合性的学科，包含了安全管理、安全工程、安全技术等多个领域的知识。
在建设和管理安全系统的过程中，需要掌握一系列的知识点。
下面是关于安全系统工程的知识点总结：一、安全管理1. 安全管理体系：包括组织结构、职责划分、安全政策、目标和目标、规划和实施、运行和评估等方面的内容。
2. 安全管理规范：包括法律法规、标准规范、行业标准等方面要求的规范。
3. 安全管理方法：包括安全管理制度、安全管理过程、安全管理指导、安全控制技术等方法。
4. 安全管理工具：包括安全绩效评估、风险评估、事故调查、安全审核等工具。
5. 安全组织建设：包括安全机构组织、岗位职责、人员配备、培训和教育等方面的内容。
二、安全工程1. 安全工程设计：包括安全防护措施、安全设备、消防系统、监控系统等内容。
2. 安全工程施工：包括施工组织设计、施工安全措施、施工现场管理等方面的内容。
3. 安全工程验收：包括工程质量验收、安全验收等方面的内容。
4. 安全工程管理：包括施工图管理、施工过程管理、质量管理等方面的内容。
5. 安全工程维护：包括设备保养、设备更新、检修维护等方面的内容。
三、安全技术1. 安全监控技术：包括视频监控系统、报警系统、安全门禁系统等技术。
2. 安全防护技术：包括防护门窗、防护网、防盗系统等技术。
3. 消防安全技术：包括自动火灾报警系统、消防水系统、灭火器材等技术。
4. 安全检测技术：包括安全检查、安全评估、安全检验等技术。
5. 安全救援技术：包括急救技术、安全逃生技术、安全救援设备等技术。
四、安全法律法规1. 安全生产法律法规：包括《中华人民共和国安全生产法》、《安全生产事故报告和调查处理规定》等。
2. 消防法律法规：包括《中华人民共和国消防法》、《消防设施维护管理办法》等。
3. 环境保护法律法规：包括《中华人民共和国环境保护法》、《企业环境信息公开办法》等。
五、安全风险管理1. 安全风险评估：包括常规风险评估、综合风险评估等方法。
安全防范工程施工
（2）要尽可能写深、写细，图纸资料准确、规范，便于施工操作
二、安全防范图形符号和标注规范
1.安全防范图形符号 安全防范系统专用的GA/74《安全防范系统通用图形符号》标准为绘制安防系统的工作原理图、系统框图、系统工程原理图等统一了符号，规范了画法，促进了安全防范工程图的规范化。安全防范系统通用图形符号，是构成安全防范系统工程图的基本单元。也是安全防范工程技术语言的“词汇”和“单词”，因此，正确、熟练地运用安全防范的图形符号，是使安全防范工程图走向规范化、标准化的唯一途径。使用规范的图形符号和规范的绘图方法，能够使图纸的有形语言，达到规范的要求，使人易识、易懂、易于掌握，才能成为施工指导文件，同时指导维修服务工作。
安徽省安全防范技术学习班
学习讲义 贺颍昌
安全防范工程施工
为了提高安全防范工程质量，确保系统的正常运行，安全防范工程的施工必须严格执行国家有关标、规范的规定。
安全技防系统的安装与调试是工程的具体实施过程，也是决定整个系统质量的关键步骤。
安装与调试既是一个技术性很强的工程，也是一个必须根据设计图纸和有关的规范和要求严格进行施工的过程。
一、概 述
二、安全防范系统施工步骤
项目经过立项、初步设计、论证和施工设计后，便进入安装施工阶段。对施工人员的要求：安防施工人员应符合下列条件：遵守国家法律，无犯罪历史。严守工程保密制度。接受施工主管部门的管理，遵守各项规章制度。带队负责人和主要施工人员必须具有相关资格证书，或具有相应的专业知识及技能，并有三年以上的施工经验。
02
施工及工艺
03
施工管理
三、安全防范系统施工
第一节 施工准备
内容1 准备设计文件资料
施工现场安全预防措施培训
施工现场安全预防措施培训1. 安全培训的目的和重要性安全培训是确保施工现场安全的重要手段，其目的是让所有参与者充分了解施工现场的安全风险和预防措施，提高安全意识，掌握必要的安全知识和技能，减少事故发生的可能性。
2. 施工现场的安全风险(在此列出施工现场可能存在的安全风险，例如高处作业、电气设备、机械设备、火灾等。
)3. 预防措施(在此列出具体的预防措施，例如佩戴安全帽、系安全带、使用防护网、定期检查电气设备等。
)4. 安全培训的内容安全培训应包括以下内容：(在此列出安全培训应包括的内容，例如安全知识教育、安全技能培训、安全演练等。
)5. 安全培训的实施安全培训应按照以下步骤实施：(在此列出安全培训的实施步骤，例如制定培训计划、开展培训课程、进行考核等。
)6. 安全培训的评估安全培训的评估应包括以下内容：(在此列出安全培训的评估内容，例如培训效果评估、培训满意度调查等。
)7. 安全培训的持续改进安全培训的持续改进应包括以下方面：(在此列出安全培训的持续改进方面，例如根据评估结果调整培训内容、改进培训方式等。
)8. 安全培训的责任和义务安全培训是所有参与者的责任和义务，以下是各方应承担的责任：(在此列出各方应承担的责任，例如企业应提供培训机会，员工应积极参与培训等。
)9. 安全培训的注意事项(在此列出安全培训的注意事项，例如培训应结合实际工作场景，避免理论讲解过多等。
)10. 安全培训的案例分享(在此分享一些安全培训的成功案例，以及通过培训避免或减少事故发生的实例。
)通过安全预防措施培训，可以有效提高施工现场的安全水平，减少事故发生的可能性，保护施工现场所有参与者的生命财产安全。
希望大家能够充分认识到安全培训的重要性，积极参与培训，共同营造安全的施工现场环境。
安全防范系统工程师培训资料
安全防范系统工程师培训教材六度教育刘军明第一章：安全防范系统总论安全防范是公安保卫部门使用的术语，指以维护公共安全为目的，为防入侵、防被盗、防破坏、防爆炸、防火及进行安全检查等所采取的方法和措施。
随着电子技术、传感技术和计算机技术的发展，安全防范技术逐步发展成为一门专门研究公共安全的技术学科。
第一节：安全防范系统的定义与框架一、安全防范系统的定义与组成国家标准《安全防范工程技术规范》（GB50348-2004）将安全防范系统定义为SPS－Security & Protection System。
入侵报警系统、视频安防监控系统、出入口控制系统、防爆安全检查系统等；中文所说的安全，在英文中有Safety和Security两种解释。
实际上，中文所讲的安全是一种广义的安全，他包括两层涵义：一指自然属性或准自然属性的安全，它对应英文中的Safety，其二是指社会人文性的安全，即有明显人为属性的安全，它与Security相对应。
我们常常说的安全防范主要是指狭义的安全Security，国外通常叫“保安”。
在西方，不用“安全防范系统”这个词，而用损失预防和犯罪预防（Loss Prevention & Crime Prevention）这个概念。
损失预防和犯罪预防就是安全防范的本质内容损失预防是安防产业的主要工作目标，而犯罪预防是公安部门的主要工作目标。
超市、商场、家庭的安全目的主要是损失预防平安城市、平安社区项目的目的主要是犯罪预防。
安全防范系统的组成主要包括入侵报警系统、视频安防监控系统、出入口控制系统、防爆安全检查系统等。
入侵报警系统（IAS-Intruder Alarm System）视频安防监控系统（VSCS）（video surveillance & control system）出入口控制系统(ACS-Access Control System)电子巡查系统（GTS-Guard Tour System）停车库（场）管理系统（PLMS-Parking Lost Management System）。
安全防范工程设计与施工技术讲座(14)安全防范工程测试检验的有关技术
（2） 测试仪器精确度
光纤测试仪由两个装置组成：一个是光源，它接到光纤的一端发送测 试信号；另一个光功率计，它接到光纤的另一端，测量发来的测试信 号。测试仪器的动态范围是指仪器能够检测的最大和最小信号之间的 差值，通常为60dB。高性能仪器的动态范围可达100dB甚至更高。 在这一动态范围内功率测量的精确度通常被称为动态精确度或线性精 度。
2024/11/5
14
2. 光纤测试四种方法 通常我们在具体的工程中对光缆的测试方法有：连通性测试、 端-端损耗测试、收发功率测试和反射损耗测试四种，现简 述如下。
(1)连通性测试 连通性测试是最简单的测试方法，只需在光纤一端导入光线 (如手电光)，在光纤的另外一端看看是否有光闪即可。连通 性测试的目的是为了确定光纤中是否存在断点。在购买光缆 时都采用这种方法进行。
安全防范工程测试的一般规定 安全防范工程测试的一般规定有10点，具体如下。 （1）安全防范工程的测试应由法定检验机构实施； （2） 安全防范工程中所使用的产品、设备、材料应符合相关法律、 法规和标准、规范的要求，并经有关机构检验/认证合格、出具 检验报告或认证证书等相关质量证明，并与正式设计文件、工 程合同的内容相符合； （3）对于每个工程，它的系统规模和功能都不相同，工程测试项 目应覆盖工程设计的主要功能范围，以便对系统作出全面检查； （4）测试用的仪器设备的准确性直接关系到检验数据的准确性。 因此要求所使用仪器设备的性能应稳定可靠，计量、检验、管 理使用与检定应符合国家有关法规的规定；
在安全防范工程竣工、验收前对设备安装、施工质 量和系统功能、性能所进行的测试检验是必要的， 本章重点讨论以下内容： ●安全防范工程测试的具体要求和内容； ●传输线路测试； ●安全防范工程前端设备测试； ●安防工程中心端设备测试检查； ●安全防范工程系统功能的测试； ●安全性和电磁兼容性测试检查； ●电源测试检查； ● 防雷与接地测试检查。
安全防范技术系统工程
• 建立健全安全管理制度，落实安全责任 • 加强施工现场安全检查，确保施工安全
安全防范技术系统工程验收与后期维护
工程验收
• 按照验收标准和程序，对工程进行验收 • 检查工程质量和设备性能，确保系统正常运行
后期维护
• 对安全防范技术系统进行定期检查和维护 • 及时处理系统故障，确保系统正常运行
门禁系统
• 由门禁控制器、读卡器、电锁等设备组 成 • 能够控制人员进出，保障安全
防火系统
• 由火灾探测器、报警控制器等设备组成 • 能够及时发现火源，防止火灾事故发生
安全防范技术系统设备选型与配置
设备选型
• 根据实际需求，选择性能稳定、可靠的安全防范设备 • 考虑设备的品牌、性能、价格等因素
设备配置
安全防范技术系统工程应用领域
安全防范技术系统广泛应用于各种场所
• 企事业单位 • 商业场所 • 教育机构 • 居民小区 • 公共安全领域
安全防范技术系统有助于提高安全防范水平
• 降低犯罪率 • 提高应急响应速度 • 保护人民群众生命财产安全
安全防范技术系统工程发展趋势
01 智能化
• 利用人工智能、大数据等技术，提高系统自主分析和判 断能力 • 实现安全防范技术系统的智能化管理
05
安全防范技术系统工程案例分析与实践
安全防范技术系统工程成功案例分析
案例背景
• 分析安全防范技术系统工程的成功案例 • 了解工程实施过程中的难点和解决方案
案例分析
• 分析工程的设计、施工、维护等方面的情况 • 总结工程成功的经验和教训
安全防范技术系统工程实践中的问题与解决方案
问题分析
• 分析安全防范技术系统工程实践中遇到的问题 • 了解问题的原因和影响
安全防范系统培训课件
46
超声波探测器
利用人耳听不到的超声波段（频率 高于20000Hz）的机械振动波来作 为探测源的报警器又称为超声波报 警器。是用来探测移动物体的空间 型探测器。
人类社会主要面对的风险主要有：
①自然灾害、②各种事故、③恶意事件
18
第三章 安全维护安全知识
1、公共安全体系
安全体系的目标： 安全体系就是建立一个相对可预测的环境，以实现不 受损失地达到目标。 公共安全体系的基本要素： ①预防、②减灾 完整的公共安全体系构成： ①预警系统、②预防系统、③应急反应系统、 ④评价和标准体系、⑤法制建设和宣传教育
36
第四章 入侵报警系统
2、常用入侵报警器
探测器的基本工作方式： 探测：探测就是发现和识别差别（差异）
主动探测： 建立一个环境或状态，微波探测和电磁探测
被动探测： 监测自然环境物理参数的变化，被动红外探测
37
第四章 入侵报警系统
2、常用入侵报警器
常用探测器： 磁开关报警器、主动红外式探测器、被动红外
工作原理是利用目标的多普勒效应。 多普勒效应是指当发射源和被测目标 之间有相对径向运动时，接受到的信 号频率将发生变化。
是一种利用多普勒技术设计的小型多 普勒雷达。
42
微波探测器应用
微波：S-波段，波长13cm S波段具有良好的鉴别动物的能
力。 当使用S波段时，人与动物的多
谱勒反射频率有很大的区别； 同时，四肢与躯干的多谱勒反 射频率也有很大的区别。如右 图所示。通过检测反射频率的 幅值，它们之间的比例关系， 可以区别动物和人。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
—上海保安服务总公司南汇区公司—
4
视频安防监控系统
• 校园出入口安装固定枪机摄像机 • 寄宿制学校宿舍楼出入口安装固定枪机
摄像机 • 校园门外25米范围处安装一个室外一体
化球机
—上海保安服务总公司南汇区公司—
5
入侵报警系统
• 学校档案室、有线广播（电视）中心、 专用电脑教室、计算机网络管理中心、 财务室安装入侵探测器
图号：
图名：
周界防护系统图
设计： 南汇保安公司
绘图：
绘期： 2007.11
D1/7450 IR/M D2/7450 IR/M D3/7435 IR/M
1 2 3 4
5 CK238
6 7 8
KP
公共电话网
110区域报警中心
P1
1
2
P2
3
4
5 CK238
公共电话网
110区域报警中心
6
7
8
KP
培训内容
• 安全防范系统的安装情况 • 安全防范系统的基本操作 • 安全防范系统的日常维护及注意事项
—上海保安服务总公司南汇区公司—
13
视频安防监控系统
• 主要设备：
1、前端设备：
固定枪机采用了朗信摄像机LC-541、唯爵摄像 机LE-418、腾龙镜头。 室外一体化球机采用了艾立克DR-E88MPE6、朗信 LCD-2604HDN。 2、后端设备： 硬盘录像机采用了海康DS8000HCN。 控制键盘采用了海视SCK1000。
• 学校门卫室、校（园、所）长室、安防 中心控制室安装紧急按钮
—上海保安服务总公司南汇区公司—
6
周界防护系统
• 寄宿制学校围墙安装周界防护系统
—上海保安服务总公司南汇区公司—
7
T13
D13 100
R13
T17
D17 60
R17
D16 30
R14
D14 80
T15 T14
D15 80
R15
R16
D18 80
R12
T13
D13 SBT-100
R13
T14
D14 SBT-80
R14
T15
D15 SBT-80
R15
T16
D16 SBT-30
R16
T17
D17 SBT-60
R17
T18
D18 SBT-80
R18
T19
D19 SBT-30
R19
单防区模块 DS-7457I 单防区模块 DS-7457I 单防区模块 DS-7457I 单防区模块 DS-7457I 单防区模块 DS-7457I 单防区模块 DS-7457I 单防区模块 DS-7457I 单防区模块 DS-7457I 单防区模块 DS-7457I 单防区模块 DS-7457I 单防区模块 DS-7457I
—上海保安服务总公司南汇区公司—
2
南汇区学校安全防范系统组成
• 视频安防监控系统：进行24小时录像、录 像记录保存时间不小于7天
• 入侵报警系统 ：根据使用单位实际情况进 行布防及撤防
• 周界防护系统 ：进行24小时布防
—上海保安服务总公司南汇区公司—
3
培训内容
• 安全防范系统的安装情况 • 安全防范系统的基本操作 • 安全防范系统的日常维护及注意事项
—上海保安服务总公司南汇区公司—
16
2、切换预览设置
直接按前面板上的“1”—“8”数字键，可以把 需要监控的某一路图像切换到监视器上。
—上海保安服务总公司南汇区公司—
17
3、放像
一、确定要放像的时间段 设备根据：A号：00:00~12:00
B号：12:00~24:00 二、A、B机的确认 1号灯亮起的代表是当前工作录像机。
Rx
发射器
接收器
探测距离
主动红外探测器SBT*11
控制主机 DS7400XI*1
KP
控制键盘
DS7447*1
喇叭*1
硬盘录像机*1
室外一体化快 球*1
摄像机*4 8mm镜头*4 SBT-30红外对射探头: 3对
SBT-60红外对射探头: 4对
SBT 80红外对射探头: 3对
SBT-100红外对射探头: 1对
—上海保安服务总公司南汇区公司—
18
按“放像”，进入回 放界面（如需输入密 码，默认为12345）
—上海保安服务总公司南汇区公司—
19
用“【↑】或【↓】” 键选择光标所在位置 的不同内容，比如通 道号。用“【←】或 【→】”键移动光标位 置。
3米立杆*1 T12
D12
60
R11
R12
D11 60
T10 T11
D10 60Biblioteka 5.5米立杆*1 (无挑杆)
R9 R10
支架*3
KP
D9 30
T9
R19 D19 30 T19
开挖路面10米 视频线140米 电源线140米 信号线50米
T18
T16
R18
项目： 儿童文学幼儿园
图例： 防区号
Tx
Dx SBT x
—上海保安服务总公司南汇区公司—
14
• 海康硬盘录像机基本操作
—上海保安服务总公司南汇区公司—
15
1、遥控器的使用方法
在遥控器上按【设备】键， 然后输入要操作的硬盘录像机设
88 备号（默认的设备号为“ ”，
可在“本地设置”进行修改）， 按遥控器上的【确认】键，如果 此时硬盘录像机前面板上的“状 态”灯变为绿色，表明该设备已 被遥控器选中，遥控器操作对该 硬盘录像机开始发生作用。
南汇区学校
安全防范系统工程培训资料
—上海保安服务总公司南汇区公司—
1
概述
• 为了进一步改进和完善南汇区中小学、幼儿园及 民办学校等教育机构的安全系数，切实提高在校 师生的生命财产安全 ，我公司为其设计了一套安 全防范系统工程方案 ，并于2007年10月开始施工， 2008年1月竣工验收。
• 南汇区学校安全防范系统工程设计依据： 1. 根据2006年08月31日发布的上海市地方标准 DB31/329.6-2006及相关设计要求 2.南汇区教育局提出的要求，并结合南汇区学校 实际情况
图号：
图名： 周界防护报警系统及 视频安防监控系统 平面布置图
设计：
南汇保安公司
绘图：
绘期： 2007.11
儿童文学幼儿园
摄像机*5 硬盘录象机*1 一体化高速球*1
南汇保安公司 2007.11
T9
D9 SBT-30
R9
T10
D10 SBT-60
R10
T11
D11 SBT-60
R11
T12
D12 SBT-60
电子地图
总线驱动器 DS-7436 KP
项目： 儿童文学幼儿园
图例： 防区号
Tx
Dx SBT x
Rx
发射器
接收器
探测距离
主动红外探测器SBT*11
控制主机 DS7400XI*1
KP
控制键盘
DS7447*1
喇叭*1
报警打印机
SBT-30红外对射探头: 3对 SBT-60红外对射探头: 4对 SBT 80红外对射探头: 3对 SBT-100红外对射探头: 1对
