35kV-240mm2电缆交流耐压试验技术方案

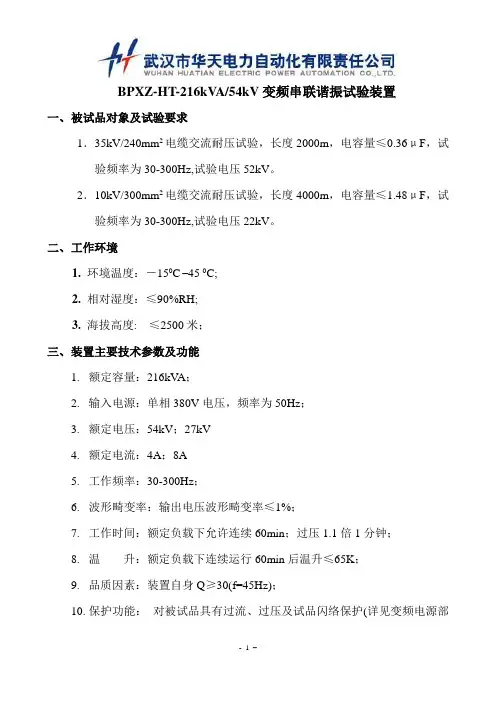

BPXZ-HT-216kV A/54kV变频串联谐振试验装置一、被试品对象及试验要求1．35kV/240mm2电缆交流耐压试验，长度2000m，电容量≤0.36μF，试验频率为30-300Hz,试验电压52kV。

2．10kV/300mm2电缆交流耐压试验，长度4000m，电容量≤1.48μF，试验频率为30-300Hz,试验电压22kV。

二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：216kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：54kV；27kV4.额定电流：4A；8A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定35kV/240mm2电缆交流耐压试验，长度2000m，电容量≤0.36μF，试验频率为30-300Hz,试验电压52kV。

频率取32HZ试验电流 I=2πfCU试 =2π×32×0.36×10-6×52×103=3.7A对应电抗器电感量 L=1/ω2C=69H,设计四节电抗器，使用电抗器二节串联二组并联，则单节电抗器为54kVA/27kV/2A/69H，装置总容量为216kVA。

110kV电缆交流耐压试验方案.doc

220kV安钢变电站工程110kV 电缆交流耐压试验方案河南送变电建设公司调试公司高压试验2005年08月审批页批准：审核：编制：一：试验目的:交流耐压试验是鉴定电气设备绝缘强度最直接的方法,它对于判断电气设备能否投入运行具有决定性的意义, 也是保证电气设备绝缘水平、避免发生绝缘事故的重要手段。

通过耐压试验检查电缆在生产和安装过程中造成的薄弱环节和隐患使其绝缘强度满足规定.二：试验依据：1)《电气装置安装工程电气设备交接试验标准》- GB50150-912)《现场绝缘试验实施导则》-DL474.4-923)厂家有关技术资料三：试验条件:1)电缆头制作已完成。

2)电缆相位已校准。

3)电缆绝缘电阻满足要求。

4)电缆绝缘屏蔽已可靠接地。

5)电缆距离满足试验的安全距离。

四：人员组织机构总指挥：宋俊烨副总指挥：王双庆试验负责人：王冠栋安全员负责：秦启勇试验人员：申远、王健、胡守业、赵世全、李大鹏、郭昊其它配合人员：厂家、李伟强、周彦彬五：试验设备准备：试验电源采用VFSR-35/750变频串联谐振成套装置：试验设备参数如下:5.1变频电源型号: VF-P-100 输入电压:380V输出电压:0-400V 输出容量:100KW输出电流:250A 频率调节范围:20-400HZ5.2励磁变压器:YD-100/5,10,15,20励磁变压器参数: 额定容量:100KVA额定输出电流：20A/10A/5A5.3试验电抗器: YDTK-1750/250 (本次试验使用1台)额定电压:250KV 额定电流: 7A额定容量:750KVA 额定电感: 167 H4.4电容分压器: TRF-750 (本次试验使用1节)电容量:1500PF 额定电压:250KV 准确级: 1.0级六：试验方法及步骤:试验根据以下标准并参照设备使用说明书及厂家技术参数.6.1试验电压值：导体和金属屏蔽间加压: 110 kV6.2操作步骤:1)准备工作A 检查试验接线检查试验设备的连接情况.电抗器是否连通,接地是否可靠,中间变档位是否适合以及接线安全距离.B 被试设备的绝缘电阻测量.C测试相加高压，非测试相短接接地。

10kV电缆试验交流耐压

安装位置：牟尼沟3５ｋＶ变电站1０kV开关柜至站外水泥杆
1.铭牌:
2．电缆长度：１30ｍ
3、绝缘及交流耐压：温度:１6 ℃湿度：40% 试验日期：2014年10月26日
４．相序检查: 相序正确
5.使用仪器、仪表:
6.试验结果：合格
试验人员：试验负责人:
安装位置:牟尼沟3５ｋV变电站10kV开关柜至站外水泥杆
1.铭牌：
2.电缆长度:135m
3、绝缘及交流耐压：温度:1６℃湿度:４0% 试验日期:２０14年1０月2６日
4．相序检查: 相序正确
５.使用仪器、仪表:
6.试验结果:合格
试验人员: 试验负责人：
工程名称:
安装位置：安宏35kV变电站10kV开关柜至站外水泥杆
1.铭牌:
2.电缆长度:65m
３、绝缘及交流耐压：温度：１２℃湿度：7５% 试验日期：2014年1０月2８日
4.相序检查: 相序正确
5．使用仪器、仪表:
6．试验结果:合格
试验人员: 试验负责人:
工程名称:
安装位置：安宏3５kV变电站10kV开关柜至站外水泥杆
1.铭牌:
２．电缆长度：70m
3、绝缘及交流耐压：温度:1２℃湿度：75% 试验日期:2０14年1０月28日
4.相序检查：相序正确
5．使用仪器、仪表:
6．试验结果：合格
试验人员：试验负责人：。

110kv电缆交流耐压试验标准

110kv电缆交流耐压试验标准
110kV电缆交流耐压试验标准指的是对110kV电缆进行耐压测试
时所遵循的标准。

一般参考的标准有国家及地方性标准、国家行业标准、企业内部标准等。

具体的标准包括以下内容：
1. GB 14049-93《电缆试验通则》：对电缆试验的一般规定、试
验设备和试验方法进行了统一规范，适用于各种电缆的性能试验和耐
压试验。

2. DL/T 596-2012《高压电缆及附件交流耐压试验规程》：适用
于额定电压110kV及以下高压电力电缆及其附件的交流耐压试验。

规
定了试验的具体过程、试验设备、试验参数等内容。

根据以上标准，110kV电缆交流耐压试验的主要参数包括：耐压
电压、耐压时间、试验电流、波形要求等。

根据要求，进行试验前应
进行预试验，确定试验电压等参数，并确保测试设备正常运行和校准。

在进行耐压试验时，应按照规定设置试验电压，通常为1.5倍的
额定电压加上2kV。

耐压时间按照要求进行，并观察电缆试样是否产生击穿、闪络等现象。

耐压试验的目的是验证电缆绝缘系统的耐压能力，以确保电缆在
正常运行状态下不发生绝缘击穿和闪络等故障。

通过耐压试验可以评
估电缆绝缘系统的质量，并指导电缆的安装和使用。

以上信息仅为参考，具体的110kV电缆交流耐压试验标准应根据实际情况参考相关标
准和技术要求进行确定。

交流耐压试验时间和试验电压

交流耐压试验时间和试
验电压
The manuscript was revised on the evening of 2021
交流耐压试验试验时间和试验电压
交流耐压试验介绍：
交流耐压是检测被试对象绝缘程度的方法之一，该试验在电力预防性试验项目中也属于破坏性试验，只是相对于直流耐压所带来的影响要小，交流耐压试验时间可以为4到6个阶段均匀升压，每个阶段停留1-2分钟，并读取泄漏电流值，试验电压升到规定的值后保持15分钟，期间读取1分钟和15分钟时的泄漏电流值，交流耐压试验时，应消除杂散电流的影响，避免影响测试效果。

出现以下情况应停止交流耐压试验：
电力电缆在做交流耐压试验时，出现以下情况之一，电缆绝缘可能有缺陷；
（1）电压上升或者保持的过程中泄漏电流不稳定；
（2）泄漏电流随着电压的升高急剧上升；
（3）泄露电流随着交流耐压的时间延长有所上升；
如果上述试验条件或有特殊规定时，可以采用施加正常系统相对地电压24小时方法代替交流耐压试验。

注意：交流耐压试验过程中如果遇到无法显示高压泄露电流，可以采用外置高压毫安表，接线过程中注意安全保持安全距离。

110kVGIS交流耐压试验方法

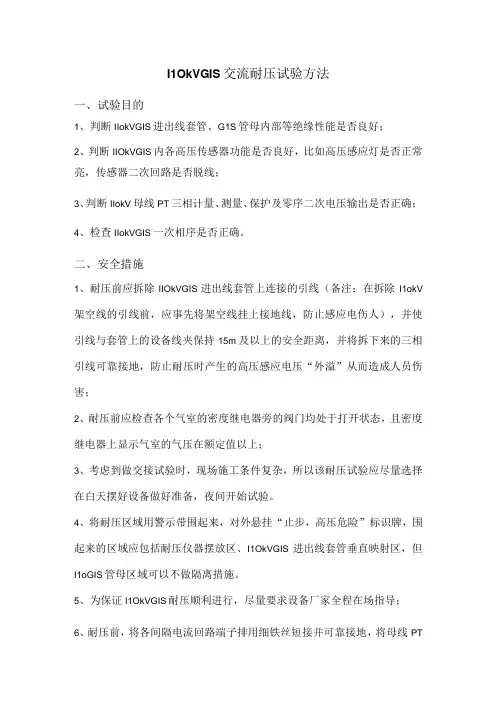

I1OkVGIS交流耐压试验方法一、试验目的1、判断IIokVGIS进出线套管、G1S管母内部等绝缘性能是否良好；2、判断IIOkVGIS内各高压传感器功能是否良好，比如高压感应灯是否正常亮，传感器二次回路是否脱线；3、判断IIokV母线PT三相计量、测量、保护及零序二次电压输出是否正确；4、检查IIokVGIS一次相序是否正确。

二、安全措施1、耐压前应拆除IIOkVGIS进出线套管上连接的引线（备注：在拆除I1okV 架空线的引线前，应事先将架空线挂上接地线，防止感应电伤人），并使引线与套管上的设备线夹保持15m及以上的安全距离，并将拆下来的三相引线可靠接地，防止耐压时产生的高压感应电压“外溢”从而造成人员伤害；2、耐压前应检查各个气室的密度继电器旁的阀门均处于打开状态，且密度继电器上显示气室的气压在额定值以上；3、考虑到做交接试验时，现场施工条件复杂，所以该耐压试验应尽量选择在白天摆好设备做好准备，夜间开始试验。

4、将耐压区域用警示带围起来，对外悬挂“止步，高压危险”标识牌，围起来的区域应包括耐压仪器摆放区、I1OkVGIS进出线套管垂直映射区，但I1oGIS管母区域可以不做隔离措施。

5、为保证I1OkVGIS耐压顺利进行，尽量要求设备厂家全程在场指导；6、耐压前，将各间隔电流回路端子排用细铁丝短接并可靠接地，将母线PT汇控柜的母线电压空开全部拉开，并打开电压回路连片，尤其是零序电压回路的连片；7、耐压前，应用500OV高压摇表测量被试设备绝缘电阻，绝缘合格后，方能进行后续的交流耐压试验，测完绝缘后充分放电；8、升压前工作负责人应再次检查仪器是否可靠接地，建议增加一个接地点；9、升压前工作负责人应再次确认各危险区域是否已派专人看守，并提示操作人在升压前应大声喊到：准备升压了，大家注意安全。

三、耐压步骤（―）I1OkVG1S一次核相并测绝缘电阻1、考虑到I1okVG1S几乎所有设备均封闭在管母内部，且在设备安装时，有某支路与母线连接时发生错相的风险，所以有必要进行一次核相；2、核相前设备状态：1）母线PT间隔：合上母线侧接地开关，并拆除该接地开关外部接地铜排，母线PT隔离刀闸处于分闸状态；2）线路及主变间隔：合上断路器两侧隔离刀闸、断路器、出线侧（或变压器侧）接地开关，并拆除该接地开关外部接地铜排；3）母联或分段间隔：合上断路器两侧隔离刀闸，合上断路器；4）如果现场的I1OkVGIS系统是双母线接线，应按上述步骤分别进行。

kV电力电缆交流耐压试验介绍

随着我国的电力事业的迅速发展,尤其是在城网改造中,用交联聚乙烯电缆(以下简称:“交联电缆”)代替架空线路已成为一种趋势,高电压的电力交联电缆使用的数量越来越多。

为了检验和保证交联电缆的安装质量,在送电投运前,对交联电缆进行现场交流耐压试验十分必要。

过去由于受试验设备的限制,在现场对交联电缆进行交流耐压试验比较困难,一般采用直流耐压试验来代替。

存在两个缺点:1)直流电压对交联聚乙烯绝缘,有积累效应,即“记忆性”。

一旦电缆有了由于直流试验而引起的“记忆性”,它就需要很长时间来释放尽残留在电缆中直流电荷。

而当该电缆投入运行时,直流电荷便会叠加在交流电压峰值上,产生“和电压”,远超过电缆的额定电压,使绝缘加速老化,缩短使用寿命。

2)直流电压分布与实际运行的交流电压不同,直流电场分布受电阻率影响,而交流下电场分布与电阻率和介电系数都有关。

因此直流耐压试验并不能象交流耐压一样可以准确地反映电缆的机械损伤等明显缺陷,直流试验合格的电缆,投入运行后,在正常工作电压作用下,也会发生绝缘故障。

由此可见,对于交联电缆采用传统的直流耐压试验是不可取的,应予淘汰。

近年来,国内外许多专家都建议现场对交联电缆进行交流耐压试验来代替直流电压试验。

由于电力电缆对地电容量很大,在现场采用50Hz工频进行交流耐压试验条件难以具备,但采用调频电源进行交流耐压试验,条件是基本具备的。

根据GB11017-89 [1]及IEC840,现场绝缘耐压试验中使用的交流电压频率,可采用30—300Hz。

2 交流耐压的几种试验方法2·1串联谐振如果被试品的试验电压较高,而电容量较小, 一般可采用串联谐振方法,见图1所示。

当试验回路中ω0L =1ω0C(C包括CX、C1、C2)时,试验回路产生串联谐振,此时能在试品上产生较高的试验电压(试验电压高低与回路品质因数有关),如果电容C 较大,试验回路电流也较大,通过电抗器的电流也较大,这时试验设备一般难以满足现场试验需要;通常该试验接线仅适用于被试品电容量较小而试验电压较高,试验变压器能满足试验容量要求而不能满足试验电压要求的情况。

电气设备交流耐压试验标准

63-330
500
直流试验电压（KV）
10
20
40
60
交联聚乙烯电缆直流耐压试验电压标准
电缆额定电压（KV）
3
6
6/6
6/10
10
直流试验电压（KV）
11
18
25
25
37
安全工器具试验标准
验电器
序号
项目
周期
要求
说明
1
起动电压
1年
起动电压值不高于额定电压的40%，不低于额定电压的15%
试验时接触电极应与试验电极相接触
电气设备交直流耐压试验标准
绝缘工器具试验标准
电气设备交流耐压试验标准
额定电压
KV
最高电压KV
1min工频耐压（KV）有效值
油浸变压器
电容器
电流互感器
电压互感器
干式电抗器
干式变压器
隔离开关
出厂
交接
出厂
交接
出厂
交接
出厂
交接
出厂
交接
出厂
交接
出厂
交接
10
12
35
30
42
42
33
42
33
28
24
28
24
42
42
12
42
42
42
38
60
42
42
42
33
66
69
165
165
165
148
60
140
140
140
112
断路器交流耐压试验标准
额定电压（KV）
最高动作电压（KV）

110kVkVA电力变压器交流耐压试验技术方案

110kVkVA电力变压器交流耐压试验技术方案-HT-/kV/32kV变频串联谐振试验装置一、被试品对象及试验要求1．kV/电力变压器的交流耐压试验，电容量≤0 μF，试验频率为45-65Hz试验电压kV 2．kV/mm2电缆交流耐压试验，长度m，电容量≤μF，试验频率为30-Hz试验电压kV 3．kV断路器的交流耐压试验，试验频率为30-Hz试验电压不超过kV 二、工作环境1 环境温度：－C –45 0C；2 相对湿度：≤90%RH；3 海拔高度: ≤米；三、装置主要技术参数及功能1 额定容量：；2 输入电源：单相V电压，频率为50Hz；3 额定电压：kV；32kV4 额定电流：3A；12A5 工作频率：30-Hz；6 波形畸变率：输出电压波形畸变率≤1%；7 工作时间：额定负载下允许连续60；过压倍1分钟； 8 温升：额定负载下连续运行60后温升≤65K； 9 品质因素：装置自身Q≥30(f=45Hz)；10 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)； 11 测量精度：系统有效值级；四、设备遵循标准GB-88 《电抗器》 GB 《电力变压器》GB- 《电气装置安装工程电气设备交接试验标准》 DL/T - 《电力设备预防性试验规程》《外壳防护等级》- 1 –GB 《电工名词术语》 GB/~2- 《高电压试验技术》五、装置容量确定kV/mm2电缆，长度m，电容量≤μF，试验频率为30-Hz试验电压kV频率取35Hz试验电流 I=2π试 =2π×35××10-6××= 对应电抗器电感量 L=1/ω2C=H设计八节电抗器，使用电抗器四节串联二组并联，则单节电抗器为48/32kV//H验证: 1、kV/电力变压器的交流耐压试验，电容量≤0 μF，试验频率为45-65Hz试验电压kV使用电抗器五节串联，此时电感量为L=*5=H试验频率f=1/2π√LC=1/(2××√××10-6)= 试验电流 I=2π试 =2π×××10-6××=结论：装置容量定为/kV/kV/32kV，分八节电抗器，电抗器单节为48/32kV//H通过组合使用能满足上述被试品的试验要求试验时设备使用关系列表设备组合被试品对象电抗器48/32kV 八节使用电抗器五节串联m使用电抗器四节串联二组并联使用电抗器七节串联激励变压器输出端选择5kV 5kV 10kVkV主变 kV电缆 kV断路器六、系统配置及其参数1 激励变压器-15/5/10kV/ 1台a) 额定容量：15； b) 输入电压：V，单相；- 2 –c) 输出电压：5kV；10kV； d) 结构：干式； e) 重量：约95kg；2 变频电源-HT-F -15kW/V 1台a) 额定输出容量：15kWb) 工作电源：±10%V，工频 c) 输出电压：0 – V，单相， d) 额定输入电流： e) 额定输出电流： f) 输出波形：正弦波 g) 电压分辨率： h) 电压测量精度：% i) 频率调节范围：30 – Hz j) 频率调节分辨率：≤ k) 频率稳定度： %l) 运行时间：额定容量下连续60m) 额定容量下连续运行60元器件最高温度≤65K; n) 噪声水平：≤50dB o) 可实现以下功能1) 内部由嵌入式触摸屏控制操作功能得到优化操作简单2) 自动扫频寻找谐振点频率范围20-Hz可手动设置扫频范围扫频最大耗时3分钟(全频扫) 频率分辨率3) 自动试验用户可设置试验程序系统自动按设置的程序完成试验过程4) 自动试验时自动跟踪系统的谐振状态当谐振状态发生变化超过设置的区域时系统自动跟踪谐振点在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线5) 耐压时自动跟踪电压电压正常波动时自动调整电压到目标电压由用户根据试验情况进行操作6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出- 3 –7) 软件经过严格模拟运行检验，运行安全、稳定、可靠8) 自动保存试验数据数据查询功能根据查询条件查询以往的试验数据；9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流 10) 保护功能：具有断电、过流、过压及闪络保护功能；a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿 d) 断电保护：试验电源断电后，装置能快速保护11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动12) 外观及操作界面充分采用人性化设计，美观大方，操作简便 13) 重量约28kg；3 高压电抗器DK-48/32kV 8节a) 额定容量：48; b) 额定电压：32kV； c) 额定电流：； d) 电感量：H/单节；e) 品质因素：Q≥30 (f=45Hz)； f) 结构：干式； g) 重量：约52kg；4 电容分压器- kV -pF 1套a) 额定电压：kV； b) 高压电容量：pF c) 介质损耗：tgσ≤%； d) 分压比：：1 e) 测量精度：有效值级;- 4 –f) 重量：约18kg；七、供货清单一览表配置设备一览表序号 1 2 3 4 5 序号 1 2 3。

110kV电缆交流耐压试验方案

110kV电缆交流耐压试验方案220kV安钢变电站工程110kV电缆交流耐压试验方案XXX调试公司高压试验2005年08月审批页批准：审核：编制：220k安钢变电站工程电缆交流耐压试验方案一：试验目的:交流耐压试验是鉴定电气设备绝缘强度最直接的方法,它对于判断电气设备能否投入运行具有决定性的意义,也是保证电气设备绝缘水平、避免发生绝缘事故的重要手段。

通过耐压试验检查电缆在生产和安装过程中造成的薄弱环节和隐患使其绝缘强度满足规定.二：试验依据：1)《电气装置安装工程电气设备交接试验标准》- GB-912)《现场绝缘试验实施导则》-DL474.4-923)厂家有关技术资料三：试验条件:1)电缆头制作已完成。

2)电缆相位已校准。

3)电缆绝缘电阻满足要求。

4)电缆绝缘屏蔽已可靠接地。

5)电缆距离满足试验的安全距离。

四：人员组织机构总指挥：XXX副总指挥：XXX试验卖力人：XXX平安员卖力：XXX试验人员：XXX、XXX、XXX、XXX、XXX、XXX其它配合人员：厂家、XXX、XXX220k安钢变电站工程电缆交流耐压试验方案五：试验设备准备：试验装备参数如下:5.1变频电源型号: VF-P-100输入电压:380V输出电压:0-400V输出容量:100KW输出电流:250A频率调节范围:20-400HZ励磁变压器参数:额定容量:100KVA额定输出电流：20A/10A/5A额定电压:250KV额定电流: 7A额定容量:750KVA额定电感: 167 H4.4电容分压器: TRF-750 (本次试验使用1节)电容量:1500PF额定电压:250KV准确级: 1.0级六：试验方法及步骤:试验根据以下标准并参照装备使用说明书及厂家技术参数.6.1试验电压值：导体和金属屏障间加压: 110 kV6.2操作步骤:1)准备工作A检查试验接线检查试验设备的连接情况.电抗器是否连通,接地是否可靠,中间变档位是否适合以及接线安全距离.220k安钢变电站工程电缆交流耐压试验方案B被试设备的绝缘电阻测量.C测试相加高压，非测试相短接接地。

110kVGIS的交流耐压试验技术方案

BPXZ-HT-384kV A/192kV调频式串联谐振试验装置一、被试品对象及试验要求1．110kV电缆，截面积400mm²，长度0.4km以内，电容量≤0.066uf,最高试验电压128kV。

2．35kV电缆，截面积300mm²，长度1.5km以内，电容量≤0.285uf,最高试验电压52kV。

3．110kVGIS的交流耐压试验，试验频率30-300Hz,试验电压不超过184kV。

二、工作环境1.环境温度：－150C–45 0C；2.相对湿度：≤90%RH；3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：384kV A；2.输入电源：380V电压，频率为50Hz；3.额定电压：32kV；64kV；192kV4.额定电流：12A；6A；2A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍3分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量的确定35kV电缆，截面积300mm²，长度1.5km以内，电容量≤0.285uf,最高试验电压52kV。

试验电流 I=2πfCU试=2π×35×0.285×10-6×52×103=3.3A对应电抗器电感量 L=1/ω2C=80H设计六节电抗器，使用电抗器二节串联三组并联可满足35kV电缆试验要求，则单节电抗器为64kVA/32kV/2A/120H。

110kV 电缆交流耐压试验方案

220kV安钢变电站工程110kV 电缆交流耐压试验方案河南送变电建设公司调试公司高压试验2005年08月审批页批准：审核：编制：一：试验目的:交流耐压试验是鉴定电气设备绝缘强度最直接的方法,它对于判断电气设备能否投入运行具有决定性的意义, 也是保证电气设备绝缘水平、避免发生绝缘事故的重要手段。

通过耐压试验检查电缆在生产和安装过程中造成的薄弱环节和隐患使其绝缘强度满足规定.二：试验依据：1)《电气装置安装工程电气设备交接试验标准》- GB50150-912)《现场绝缘试验实施导则》-DL474.4-923)厂家有关技术资料三：试验条件:1)电缆头制作已完成。

2)电缆相位已校准。

3)电缆绝缘电阻满足要求。

4)电缆绝缘屏蔽已可靠接地。

5)电缆距离满足试验的安全距离。
