传输基础入门知识
高频线传输性能基础知识
![高频线传输性能基础知识](https://img.taocdn.com/s3/m/01d4854ac850ad02de804170.png)
α
=Leabharlann 2 .6 1fε e 1 kρ ( + )+ 9 .1 f D e d D 1 0 lg d
ε
e
tg δ e
设计改善:衰减偏大,加大导体线径,加大绝缘线径,加大发泡度, 更改绝缘材料.(降低介质损耗角正切) 工艺改善:芯线押出时尽量圆整,发泡度均匀,水中电容调小,具 体原因具体分析.
3.Return loss(反射衰减或回波损耗) 反射衰减或回波损耗) 反射衰减或回波损耗
– 远程串音衰减(FXET) 主串回路发送功率与串到被串回路远程功率的比值﹐取对数 *10倍﹐单位“dB”。 – 衰减串音比(远程串音防卫度) ACR 被串回路远程收到的信号电平与串到该接收端的串音电平的差。 当主串与被串回路相同时﹐可简化为远程串音衰减与衰减的 差。(它直接影响信号的误码程度)。串音的影响取决于接收 的有功信号与串音功率的相对大小﹐因在远程信号经过衰 减﹐信号相对较近端小﹐故通讯工程中串音防卫度是指远程 串音防卫度。 干扰参数的影响因素 – 数十KHz以下的短电缆(制造长度)采用一次参数研究﹔高频或长 电缆时回路间串音用一次参数很难确定﹐就用二次参数来衡量串 音程度。一次干扰参数/二次干扰参数与回路间的相对位置及结 构﹐通讯方式﹐结构上均匀性﹐及所用材料的质量﹐回路长度﹐ 信号的传输频率有关。
由于材料﹐结构尺寸与制造工艺(绝缘押出量不均﹐牵引 轮偏心﹐收放线转动不均匀)等缺陷和分散性的影响﹐造 成阻抗沿长度的分布是不均匀的。电磁波在线路上传输 遇到不均匀点产生多次反射﹐奇次反射波回到发射端﹐ 会引起输入阻抗的变化﹐并引起主波信号功率变化﹐产 生衰减频率特性波动﹐引起信号失真。偶次反射波形成 伴流﹐滞后并迭加在主波上﹐造成干扰﹐尤其脉冲信号 传输时﹐会引起波形畸变﹐造成信号失真。尤其存在周 期性不均匀时﹐影响最为严重。 另一种反射系数:电压注波比 电压注波比(VSWR:voltage standing wave 电压注波比 ratio):数值越小越好,无反射时VSWR=1.0. 一般要求为:1.11换算成RL:26dB 工艺改善:芯线制做均匀,导体圆整度,绝缘偏心度,收放线 张力稳定.
传输基础知识培训
![传输基础知识培训](https://img.taocdn.com/s3/m/043c855777232f60ddcca15e.png)
信 道
解 调
解 码
信 宿
接收信息
接收信号
传输基本知识
传输系统分类: 传输介质:有线(电缆、光缆)、无线(微波、卫星) 信号的波形:模拟、数字 复用形式:频分、时分
传输基本知识
信道传输速率 信道的传输速率通常以每秒所传输的信息量多少来衡 量。单位为比特/秒(bit/s)。
传输基本知识
误码 由于传输过程中难免有噪声和干扰,所以在收端恢复 的时候,对接受的信号误判(收端将1误判成0)。这 样的误判就称为误码。 误码率 误码率=误码数/总码数
SDH 介绍
等级与速率:
等 级 速率(Mb/s) 含2M数量 63 252 1008
STM-1
STM-4 STM-16 STM-64
1*155M
4*155M 16*155M 64*155M
4032
SDH 介绍
SDH设备的逻辑组成
TM——终端复用器 ADM——分/插复用器 REG——再生中继器 DXC——数字交叉连接设备
• • • • • • • • • • • • • • • • • 常用的尾纤接口类型有:SC/PC(方头)、FC/PC(圆头)、LC/PC(小方), 华为155H光端机使用SC/PC接口,2500+光端机使用FC/PC接口 (1)根据华为公司目前所生产的光板,对STM-16系列的光板主要指标如下 (2.5G) S-16.1:传输距离0~30公里,发信功率-2db,接收灵敏度:-21db; L-16.1:传输距离0~40公里,发信功率0db,接收灵敏度:-30db; L-16.2:传输距离35~80公里,发信功率0db,接收灵敏度:-31db; V-16.2:传输距离120公里(有功放),发信功率12.5db,接收灵敏度:-31db; U-16.2:传输距离160公里(有功放、前放),发信功率12.5db,接收灵敏度: -38db; (2)对STM-4系列的光板主要指标如下(622M0 S-4.1:传输距离0~30公里,发信功率-13db,接收灵敏度:-31db L-4.1:传输距离20~50公里,发信功率0db,接收灵敏度:-31db L-4.2:传输距离35~80公里,发信功率0db,接收灵敏度:-31db V-4.2:传输距离35~120公里,发信功率0db,接收灵敏度:-38.5db (3)对STM-1系列的光板主要指标如下(155M) S-1.1:传输距离0~30公里,发信功率-11db,接收灵敏度:-37db L-1.1:传输距离10~50公里,发信功率-4db,接收灵敏度:-37db L-1.2:传输距离20~90公里,发信功率-4db,接收灵敏度:-37db
通信-传输基础知识
![通信-传输基础知识](https://img.taocdn.com/s3/m/88f1c249df80d4d8d15abe23482fb4daa58d1dbd.png)
和距离。
信号在信道中的传
信号调制
将数字信号转换为适合在信道中传输 的模拟信号的过程。
信号解调
将接收到的模拟信号还原为原始的数 字信号的过程。
信号同步
保证发送端和接收端的时钟频率一致, 确保信号正确解调。
信号传输协议
规定信号传输过程中的参数设置、数 据格式、控制方式等,以确保信号可 靠传输。
03 模拟通信与数字通信
模拟通信的基本原理
模拟通信是通过连续的信号波形传输信息的方式,其基本原理是将信息 转换为相应的电信号波形,然后通过信道传输,并在接收端恢复为原始 信息。
模拟通信系统通常采用调频、调相或调幅等方式调制载波信号,以传输 信息。
模拟通信的优点是实现简单、成本低,适用于语音通信和某些低速数据 传输。
数字通信的基本原理
信道
传输信号的媒介, 如无线电波、光纤 等。
目的地
接收信息的目的地, 如电话、计算机等。
通信系统的分类
有线通信系统
无线通信系统
利用物理线路(如电缆、 光纤等)传输信号。
利用电磁波传输信号, 如广播、移动通信等。
卫星通信系统
利用卫星作为中继站进 行信号传输。
数字通信系统
传输数字信号的系统, 如数字电视、数字电话
数字通信是通过离散的数字信号传输信息的方式,其基本原理是将信息转换为相应 的二进制数字信号,然后通过信道传输,并在接收端恢复为原始信息。
数字通信系统通常采用脉冲编码调制(PCM)或增量调制等方式对数字信号进行编 码和调制,以提高传输效率和可靠性。
数字通信的优点是抗干扰能力强、传输质量高、可实现加密传输和多媒体通信。
与有线通信类似,无线通信也需要进 行信号调制和解调。
传输网络基础知识3篇
![传输网络基础知识3篇](https://img.taocdn.com/s3/m/e8adafefd05abe23482fb4daa58da0116c171f35.png)
传输网络基础知识传输网络基础知识(一)传输网络是计算机网络的基础,它是允许数据在计算机之间或网络设备之间传输的技术和设备的集合。
在传输网络中,数据被分组和传输,确保高速和可靠的数据交换。
本文将介绍传输网络的基础知识,包括传输协议、传输流量管理和传输路径选择等。
一、传输协议传输协议是计算机网络中连接两个或多个计算机的通讯协议。
传输协议是数据传输的基础,它的目的是确保数据在本地网络或远程网络之间可靠地传输。
常用的传输协议有TCP/IP、UDP、HTTP和FTP等。
TCP/IP协议是互联网的标准协议,它是数据网络的基础。
TCP/IP协议可分为传输层协议(TCP)和网络层协议(IP),它们一起为数据的传输提供了协议和机制。
UDP协议是无连接协议。
它允许在两个计算机之间的数据传输中出现一些数据包的后续丢失,而不会影响其他数据包的传输。
UDP协议是对实时流媒体数据传输的传输协议。
HTTP协议是超文本传输协议,它是用于Web访问的标准协议之一。
它通过Web浏览器和Web服务器之间的通讯,提供了在网络上浏览和访问web站点的方法。
FTP协议是文件传输协议,它用于在两个计算机之间传输文件。
FTP协议允许对文件进行读写,并且允许在两个计算机之间传输大容量的数据。
在传输网络中,传输协议是非常重要的。
它提供了在两个计算机之间可靠的数据传输和通讯的基础。
二、传输流量管理在传输网络中,网络流量始终存在。
传输流量管理是管理和控制网络流量的过程。
它的主要目的是确保带宽的优化使用,并确保传输网络的最佳性能。
传输流量管理可以通过流控和拥塞控制来实现。
流量控制是一种策略,它限制数据的流量,以保证在不同速度下的设备之间数据传输的一致性。
流量控制有许多实现技术,如TCP协议中的窗口控制。
拥塞控制是一个策略,用于检测并消除网络拥塞,确保数据的高速传输。
拥塞控制可以通过减少数据传输的速度来实现,从而防止网络出现拥塞。
常见的拥塞控制技术包括数据包速率控制、队列管理和流量容量限制。
传输线理论基础知识..
![传输线理论基础知识..](https://img.taocdn.com/s3/m/76c11c114a7302768e993957.png)
根据复数值与瞬时值的关系并假设A1、A2为实数,则沿线电压的瞬时 值为
现在研究行波状态下电压和电流的沿线变化情况。为讨论方便,距离 变量仍然从始端算起,由于U2 − Z0 I0 =0,A2=0,U r(z) =0。考虑到γ =α + jβ ,因此公式(2-14)和(2-15)简化为:
( 2)工作频带要宽,以增加传输信息容量和保证信号的无 畸变传输; (3)在大功率系统中,要求传输功率容量要大; (4)尺寸要小,重量要轻,以及能便于生产和安装。 (为了满足上述要求,在不同的工作条件下,需采用不同型式 的传输线。在低频时,普通的双根导线就可以完成传输作用,但是, 随着工作频率的升高 , 由于导线的趋肤效应和辐射效应的增大使 它的正常工作被破坏 .因此,在高频和微波波段必须采用与低频时 完全不同的传输线形式)
解得:
将上式代入式(2-6)第一式和式(2-7),注意到l − z = z′ ,并整理求得
2.2.2 已知均匀传输线始端电压U1和始端电流I1
将z=0、U(0)=U1 、I(0)=I1代入式(2-6)第一式和式(2-7)便可 求得
将上式代入式(2-6)和式(2-7),即可得
2.3 均匀传输线入射波和反射波的叠加
几种典型传输线的分布参数计算公式列于表1-1中。 表中μ0、ε分别为对称线周围介质的磁导率和介电常数。
有了分布参数的概念,我们可以将均匀传输线分割成许 多微分段dz(dz<<λ),这样每个微分段可看作集中参数电 路。其集中参数分别为R1dz、G1dz、L1dz及C1dz,其等效电 路为一个Γ型网络如图1-1(a)所示。整个传输线的等效电路 是无限多的Γ型网络的级联,如图1-1(b)所示。
传输基础知识

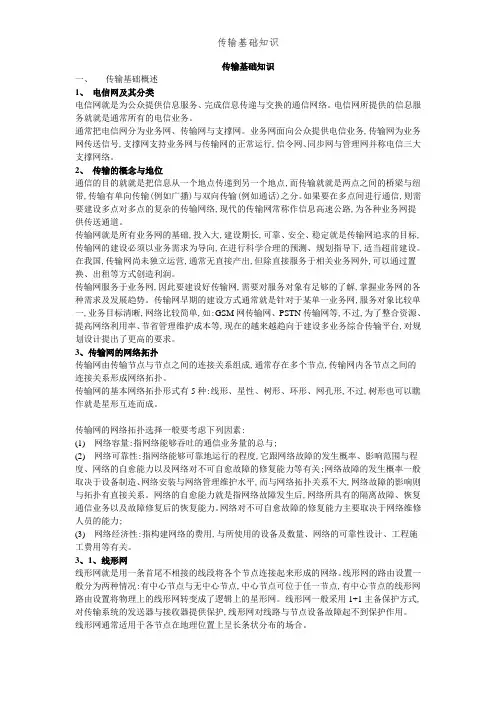

![传输基础知识](https://img.taocdn.com/s3/m/bd6c9f588bd63186bdebbc42.png)
传输基础知识一、传输基础概述1、电信网及其分类电信网就是为公众提供信息服务、完成信息传递与交换的通信网络。
电信网所提供的信息服务就就是通常所有的电信业务。
通常把电信网分为业务网、传输网与支撑网。
业务网面向公众提供电信业务,传输网为业务网传送信号,支撑网支持业务网与传输网的正常运行,信令网、同步网与管理网并称电信三大支撑网络。
2、传输的概念与地位通信的目的就就是把信息从一个地点传递到另一个地点,而传输就就是两点之间的桥梁与纽带,传输有单向传输(例如广播)与双向传输(例如通话)之分。
如果要在多点间进行通信,则需要建设多点对多点的复杂的传输网络,现代的传输网常称作信息高速公路,为各种业务网提供传送通道。
传输网就是所有业务网的基础,投入大,建设期长,可靠、安全、稳定就是传输网追求的目标,传输网的建设必须以业务需求为导向,在进行科学合理的预测、规划指导下,适当超前建设。
在我国,传输网尚未独立运营,通常无直接产出,但除直接服务于相关业务网外,可以通过置换、出租等方式创造利润。
传输网服务于业务网,因此要建设好传输网,需要对服务对象有足够的了解,掌握业务网的各种需求及发展趋势。
传输网早期的建设方式通常就是针对于某单一业务网,服务对象比较单一,业务目标清晰,网络比较简单,如:GSM网传输网、PSTN传输网等,不过,为了整合资源、提高网络利用率、节省管理维护成本等,现在的越来越趋向于建设多业务综合传输平台,对规划设计提出了更高的要求。
3、传输网的网络拓扑传输网由传输节点与节点之间的连接关系组成,通常存在多个节点,传输网内各节点之间的连接关系形成网络拓扑。
传输网的基本网络拓扑形式有5种:线形、星性、树形、环形、网孔形,不过,树形也可以瞧作就是星形互连而成。
传输网的网络拓扑选择一般要考虑下列因素:(1) 网络容量:指网络能够吞吐的通信业务量的总与;(2) 网络可靠性:指网络能够可靠地运行的程度,它跟网络故障的发生概率、影响范围与程度、网络的自愈能力以及网络对不可自愈故障的修复能力等有关;网络故障的发生概率一般取决于设备制造、网络安装与网络管理维护水平,而与网络拓扑关系不大,网络故障的影响则与拓扑有直接关系。
高频线传输性能基础知识
![高频线传输性能基础知识](https://img.taocdn.com/s3/m/e9cf3359590216fc700abb68a98271fe910eafe3.png)
高频线传输性能基础知识目录1. 高频线传输概述 (2)1.1 高频线定义及应用 (3)1.2 高频线类型 (3)1.2.1 同轴电缆 (5)1.2.2 微带线 (6)1.3 高频线参数 (7)2. 高频线特性阻抗 (9)2.1 阻抗概念 (10)2.2 阻抗与频率的关系 (11)2.3 阻抗匹配的重要性 (12)2.4 阻抗转换器 (13)3. 高频线损耗 (14)3.1 损耗来源 (15)3.1.1 阻抗不匹配 (17)3.1.2 导体电阻 (18)3.1.3 ید电损耗 (19)3.2 损耗计算 (19)3.3 损耗与频率的关系 (20)3.4 降低损耗的方法 (22)4. 高频线传输特性 (23)5. 高频线应用案例 (24)5.1 射频 (RF) 系统 (25)5.2 产测线 (26)5.3 通信系统 (28)5.4 数据传输系统 (29)1. 高频线传输概述高频线传输(HighFrequency Wire Transmission, HFWT)是一种利用导线传输高频信号的通信方法。
与传统的低频传输相比,高频线传输能够在较短时间内传输大量信息,适合于高速数据传输、无线电通信以及雷达系统等领域。
本章节将概述高频线传输的基础知识、原理及其应用。
频率:在物理学中,频率是指单位时间内波形发生的次数,通常以赫兹(Hz)为单位。
高频信号意味着信号具有较高的频率分量。
波速:电磁波在介质中的传播速度称为波速,其值取决于介质的性质,例如光在真空中的波速接近光速c(300,000公里秒)。
带宽:带宽指的是信号频率范围的总和,通常以赫兹为单位表示。
频率从低到高,体现为一个特定的频段范围。
反射和折射:当高频信号波遇到不同介质的界面时,可能会发生反射和折射现象。
高频线传输的基本原理基于电磁场理论,当在导线上施加一个高频变化的电压时,会在导线上产生交变的电场,进而引发磁场的变化,从而在导线周围空间形成交变的电磁场。
传输基础知识(SDH)
![传输基础知识(SDH)](https://img.taocdn.com/s3/m/563d580190c69ec3d5bb7580.png)
PDH数字系列
SDH的特点
接口方面
电接口
STM-1是SDH最基本的同步传送模块STM (Synchronous Transport Module),速率为 155.520Mb/s 。 STM-N是SDH更高等级的同步传送模块,速率是 STM-1的N倍(N=4n=1,4,16,64,256)。 仅对电信号扰码。光口信号码型是加扰的NRZ码,采 用世界统一的标准扰码。
m
DXC
n
出线: n 等效为
入 线 : m
m、n数值与速率对应表
m或n 0 1 2 3 4 5 6
速率
64Kbit/s 2Mbit/s
8Mbit/s
34Mbit/s
140Mbit/s 155Mbit/s
622Mbit/s
2.5Gbit/s
二、SDH传输网络结构
1、链形网:在SDH网络建设早期用的较多,主要用于专网。 2、星形网:特点是通过特殊节点来统一管理其他网络节点,有利于分配带 宽,节约成本,但存在特殊节点的安全保障和处理的潜在瓶颈问题。多用 于本地网(接入网和用户网)。 3、树形网:链形网和星型网的结合,也存在特殊节点的安全保障和处理的 潜在瓶颈问题。 4、环形网:环形拓扑实质是将链形首位相连,从而使网上任何一个网元点 都不对外开放的网络拓扑形式。它有很强的生存性,自愈功能较强。环形 网使用较多,常用于本地网(接入网和用户网)和局间中继网。 5、网孔形网:特点为两网元节点间提供多个传输路由,网络的可靠性更高, 不存在瓶颈问题和失效问题。缺点是系统的冗余度高、成本高且结构复杂。 主要用于长途网。 当前使用最多的是链形网和环形网,通过它们的灵活组合,可构成更加复 杂的网路。
漂移是指数字信号的特定时刻相对于其理想参考时间位置的长时间偏 离。所谓长时间偏离是指变化频率低于10HZ的相位变化。
传输基础知识
![传输基础知识](https://img.taocdn.com/s3/m/58018d27482fb4daa58d4b5a.png)
传输基础知识一、传输的基本认识1、传输的概念把信息通过某种媒介从一个地方传递到另一个地方的过程,这个过程就是传输。
2、传输过程图解二、传输机柜的介绍2.1综合柜的介绍传输综合柜的作用:主要用于放置光端机,DDF架,ODF架的。
左:电源机柜中:综合柜右:爱立信2206机柜2.2Optix 2500+和OSN 3500机柜作用:放置光端机.左:Optix 2500+机柜右:OSN 3500机柜2. 2 DDF架的介绍DDF架的作用:为2M线的连接中起中间连接作用.DDF架正面视图DDF架的接线图2.3ODF架的介绍ODF的作用: 为光缆提供接口作用.ODF架正视图ODF模块结构图三、传输设备的介绍3.1华为光端机常见板类功能介绍线路板:又称光板,把光信号转换为电信号号和把电信号转换为光信号,或者把光信号放大,其用尾纤连接。
支路板:提供2M接口,常见的有8口,16口,48口。
交叉板:为信号提供传输路线,实现传输路线灵活选择的功能。
主控板:监控和控制整个光端机,其功能如电源机柜的监控模块。
3.1 Metro 1000(Optix 155/622)光端机的介绍Optix 155/622 (Metro 1000)正面视图3.2 Merto 3000(Optix 2500+)光端机的介绍四、连接件的介绍4.1 光缆的介绍光缆的作用:为光信号传输提供传输媒介.光缆的组成:纤芯,保护层,钢线.常见光缆的纤芯种类:有8芯,12芯,60芯等.4.2 尾纤的介绍作用:用来连接光板和DDF,跳纤,光路自环,接测试设备等.光纤衰减的主要因素有:本征,弯曲,挤压,杂质,污染等本征:是光纤的固有损耗,包括:瑞利散射,固有吸收等。
弯曲:光纤弯曲时部分光纤内的光会因散射而损失掉,造成的损耗。
挤压:光纤受到挤压时产生微小的弯曲而造成的损耗。
杂质:光纤内杂质吸收和散射在光纤中传播的光,造成的损失。
污染:光纤接头不清洁。
4.3 跳纤的技术跳纤:用尾纤把两条不同的光缆或者同缆的纤芯连接起来.如下图所示意:4.4 光缆配线盒。
传输基础知识
![传输基础知识](https://img.taocdn.com/s3/m/64166f69bceb19e8b9f6bab5.png)
传输基础知识一、传输基础概述1、电信网及其分类电信网是为公众提供信息服务、完成信息传递和交换的通信网络。
电信网所提供的信息服务就是通常所有的电信业务。
通常把电信网分为业务网、传输网和支撑网。
业务网面向公众提供电信业务,传输网为业务网传送信号,支撑网支持业务网和传输网的正常运行,信令网、同步网和管理网并称电信三大支撑网络。
2、传输的概念与地位通信的目的就是把信息从一个地点传递到另一个地点,而传输就是两点之间的桥梁和纽带,传输有单向传输(例如广播)和双向传输(例如通话)之分。
如果要在多点间进行通信,则需要建设多点对多点的复杂的传输网络,现代的传输网常称作信息高速公路,为各种业务网提供传送通道.传输网是所有业务网的基础,投入大,建设期长,可靠、安全、稳定是传输网追求的目标,传输网的建设必须以业务需求为导向,在进行科学合理的预测、规划指导下,适当超前建设。
在我国,传输网尚未独立运营,通常无直接产出,但除直接服务于相关业务网外,可以通过置换、出租等方式创造利润。
传输网服务于业务网,因此要建设好传输网,需要对服务对象有足够的了解,掌握业务网的各种需求及发展趋势。
传输网早期的建设方式通常是针对于某单一业务网,服务对象比较单一,业务目标清晰,网络比较简单,如:GSM网传输网、PSTN传输网等,不过,为了整合资源、提高网络利用率、节省管理维护成本等,现在的越来越趋向于建设多业务综合传输平台,对规划设计提出了更高的要求.3、传输网的网络拓扑传输网由传输节点和节点之间的连接关系组成,通常存在多个节点,传输网内各节点之间的连接关系形成网络拓扑.传输网的基本网络拓扑形式有5种:线形、星性、树形、环形、网孔形,不过,树形也可以看作是星形互连而成。
传输网的网络拓扑选择一般要考虑下列因素:(1) 网络容量:指网络能够吞吐的通信业务量的总和;(2) 网络可靠性:指网络能够可靠地运行的程度,它跟网络故障的发生概率、影响范围和程度、网络的自愈能力以及网络对不可自愈故障的修复能力等有关;网络故障的发生概率一般取决于设备制造、网络安装和网络管理维护水平,而与网络拓扑关系不大,网络故障的影响则与拓扑有直接关系。
传输基础知识、数据专线类型、常见故障处理
![传输基础知识、数据专线类型、常见故障处理](https://img.taocdn.com/s3/m/27d69c6669eae009581becfe.png)
谢谢 谢谢
二、数据专线类型二、数据专线型2、工商银行客户端安装PTN6100设备,通过传输PTN网络汇聚至工商银行汇聚机房, 在工商银行机房安装中兴PTN6200设备,6200通过千兆以太光口与工商银 行路由器相连。中间通过VLAN来区分业务。
3、党务网
客户端通过光猫至基站光猫与传输PTN端口相连,通过传输PTN网络,汇 聚至黄河路9008设备一个千兆光口上,然后与党务网核心路由器光口相连。
目录
目 录
一、传输基础知识 二、数据专线类型 三、常见故障处理
一、传输基础知识
传输网络:
1、SDH网络:SDH MSTP(同步数字体系)是一种技术,基于这种技术 的一种网络,称为SDH网络。SDH封装帧格式,有接口:2M、STM1(155M、63个2M)、STM-4(622M)、STM-16(2.5G)、STM-64(10G)
155M(STM-1):OIB1S、OIB1D、路由器上叫 POS口、农信社、中国银行
中兴SDH:320(600V2)、380、385 烽火SDH:180(2488-01D)、550B、780、780A 2、PTN网络:分组传送网,PTN的业务都是端到端的。 PTN设备:6100、6110、6200、6300、9008、6500
4、农行专网、工商局专网、医保专网、林州财政专网、交警支队专网等
目录
目 录
一、传输基础知识 二、数据专线类型 三、常见故障处理
三、常见故障处理
一、处理原则:首先,要知道掌握业务资料,了解业务路由走向。其次, 遇到稍麻烦点的故障,要分段落,采取逐步排查的方法。对于经常维护的 区域。
1、互联网故障:首先,要把资料掌握清楚,所出基站、设备端口、纤芯、 IP地址等等;2M(2M线故障、光猫协转等设备故障)、以太网(插拔、换板 子、换槽位)、PTN(光猫等设备故障、环上光缆中断、端口吊死、传输设 备单板故障) 2、专线:2M:查告警、环回;PTN,查告警、对ping 3、重大故障:1、及时通知;2、准备好工具、车辆、基站钥匙等。3、到 现场认真观察,详细查看设备告警情况。 处理故障要注意方法,学会总结。对于经常碰到的同类型故障可以进行记 录。
数据通信与传输的基础知识
![数据通信与传输的基础知识](https://img.taocdn.com/s3/m/6d7329723868011ca300a6c30c2259010202f3d2.png)
数据通信与传输的基础知识在现代信息社会中,数据通信与传输已经成为了我们日常生活和工作中不可或缺的一部分。
无论是通过互联网发送电子邮件,还是通过手机发送短信,数据通信与传输技术都在背后支撑着这些应用的顺利运行。
在本文中,我们将讨论数据通信与传输的基础知识,包括数据的传输方式、数据编码与解码、传输介质以及数据传输的错误控制等方面的内容。
首先,让我们来了解一下数据的传输方式。
数据可以通过多种方式进行传输,其中最常见的是串行传输和并行传输。
串行传输是指将数据位逐个按照顺序发送,而并行传输则是同时发送多个数据位。
串行传输相对于并行传输来说,具有传输距离远、抗干扰能力强、线路成本低等优点,因此在现代通信中更为常见。
为了能够将数据准确地传输,传输的数据需要进行编码与解码。
编码是将数据转换成一定的规则或格式,以便在传输过程中能够正确地识别和解析数据。
解码则是将接收到的编码数据重新还原为原始的数据。
常见的编码方式有ASCII码、二进制编码等。
例如,在计算机系统中,文字和符号通常采用ASCII码进行编码,将字符转换成相应的二进制数值进行传输和存储。
除了编码与解码,选择合适的传输介质也是数据传输中的重要环节。
传输介质是指数据在传输过程中所需经过的物理媒介,例如电线、光纤等。
根据传输介质的不同,数据的传输速率以及传输距离也会有所变化。
在传统的有线通信中,铜缆是常见的传输介质,具有较低的成本和较高的传输带宽;而在现代网络通信中,光纤逐渐替代了铜缆,因为它能够提供更高的传输速率和更长的传输距离。
此外,为了确保数据的可靠传输,我们还需要进行错误控制。
在数据传输的过程中,可能会出现噪声干扰或数据位损坏等情况,导致接收端接收到的数据与发送端发送的数据不完全一致。
为了解决这个问题,常用的错误控制技术包括奇偶校验、循环冗余校验(CRC)以及前向纠错编码等。
这些技术通过增加冗余信息、校验和等方式,可以检测和纠正数据传输中的错误,提高数据传输的可靠性。
11个基础知识点了解传输线
![11个基础知识点了解传输线](https://img.taocdn.com/s3/m/57768f006fdb6f1aff00bed5b9f3f90f76c64d07.png)
11个基础知识点了解传输线11个基础知识点了解传输线1.什么是传输线?传输线:⽤来引导传输电磁波能量和信息的装置。
传输线的基本要求:传输损耗⼩,传输效率⾼;⼯作带宽宽等低频时,使⽤普通的双导线就可以完成传输;⾼频时,因⼯作频率的升⾼,导线的趋肤效应和辐射效应的增⼤,使得在⾼频和⾼频以上的必须采⽤完全不同的传输形式。
2.对传输线的要求?⼯作带宽和功率容量满⾜⼯作频率的最⼩要求、稳定性好、损耗⼩、尺⼨⼩和成本低。
实际⼯作中:⽶波或分⽶波采⽤双导线或同轴线;厘⽶波范围内采⽤空⼼⾦属波导管、微带线或带状线等;毫⽶波范围采⽤空⼼⾦属波导管、介质波导、介质镜像线或微带线;光频段波采⽤波导(光纤);3.什么是传输线模型?以TEM导模的⽅式传送电磁波能量或信号的⾏系统。
传输线在电路中相当于⼀个⼆端⼝⽹络,⼀个端⼝连接信号源,通常称为输⼊端,另⼀个端⼝连接负载,称为输出端。
特点:横向尺⼨<<⼯作波长结构:平⾏双导线4.为什么要⽤传输线理论?⼯作在⾼频时,必须要考虑传输距离对信号幅度相位(频域)和波形时延(时域)的影响。
它是相对于场理论,简化了的模型。
不包括横向(垂直于传输线的截⾯)场分布的信息,保留了纵向(沿传输线⽅向)的波动。
对于许多微波⼯程中各种器件,运⽤传输线理论这种简单的模型可以进⾏较有效和简洁的计算,帮助分析⼯程问题。
A.⾸先要知道两个概念长线:指传输线的⼏何尺⼨和⼯作波长的⽐值≥0.05;短线:⼏何长度与⼯作波长相⽐可以忽略不计≤0.05。
长线我们⽤分布参数来分析;短线我们⽤集总参数分析。
B.与电路理论和场理论的区别:电路理论<传输线理论<场理论电路理论:基尔霍夫定律+电路元件计算速度快;可靠度低,应⽤范围受限场理论:麦克斯韦⽅程组+边界条件逻辑上严谨,计算复杂,计算速度慢传输线理论:“化场为路”分布参数电路理论,它在场分析和基本电路理论之间架起了桥梁。
从传输线⽅程出发,求出满⾜边界条件的电压、电流的波动⽅程解,得出沿线等效电压、电流表达式分析其特性。
2M传输基本知识
![2M传输基本知识](https://img.taocdn.com/s3/m/3f22ca30abea998fcc22bcd126fff705cd175c41.png)
2M传输基本知识2M传输基本知识⼀、2M基础知识⼀条E1电路就是传输速率可达到2048Kbps的链路。
1.E1帧结构E1有成帧,成复帧与不成帧三种⽅式,在成帧的E1中第0时隙⽤于传输帧同步数据,其余31个时隙可以⽤于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是⽤于传输信令的,只有第1到15,第17到第31共30个时隙可⽤于传输有效数据;⽽在不成帧的E1中,所有32个时隙都可⽤于传输有效数据。
2.E1信道的帧结构简述在E1信道中,8bit组成⼀个时隙(TS),由32个时隙组成了⼀个帧(F),16个帧组成⼀个复帧(MF)。
在⼀个帧中,TS0主要⽤于传送帧定位信号(FAS)、CRC-4(循环冗余校验)和对端告警指⽰,TS16主要传送随路信令(CAS)、复帧定位信号和复帧对端告警指⽰,TS1⾄TS15和TS17⾄TS31共30个时隙传送话⾳或数据等信息。
我们称TS1⾄TS15和TS17⾄TS31为"净荷",TS0和TS16为"开销"。
如果采⽤带外公共信道信令(CCS),TS16就失去了传送信令的⽤途,该时隙也可⽤来传送信息信号,这时帧结构的净荷为TS1⾄TS31,开销只有TS0了。
3.PCM编码由PCM编码中E1的时隙特征可知,E1共分32个时隙TS0-TS31。
每个时隙为64K,其中TS0为被帧同步码,Si,Sa4,Sa5,Sa6,Sa7 ,A⽐特占⽤,若系统运⽤了CRC校验,则Si⽐特位置改传CRC校验码。
TS16为信令时隙,当使⽤到信令(共路信令或随路信令)时,该时隙⽤来传输信令,⽤户不可⽤来传输数据,所以2M的PCM 码型有:①PCM30:PCM30⽤户可⽤时隙为30个,TS1-TS15,TS17-TS31。
TS16传送信令,⽆CRC校验。
②PCM31:PCM30⽤户可⽤时隙为31个,TS1-TS15,TS16-TS31。
TS16不传送信令,⽆CRC校验。
传输网知识基础培训《传输技术与演进》
![传输网知识基础培训《传输技术与演进》](https://img.taocdn.com/s3/m/cf10d9af9a89680203d8ce2f0066f5335a816780.png)
WDM规模建设
SDH标准完善, PDH仍为主力
PDH产品开始 规模使用
实用化 产品出现
高锟提出 光传输理论
1966
80年代
94年
99年
90年代初
98年
1976
Metro城域网, MSTP 逐渐使用
2002年以后
PDH:准同步数字传输系统; SDH:同步数字传输系统; WDM:波分复用系统; OADM:光分插复用系统; OXC:光交叉连接系统; ION:智能光网络
5、通信与控制:采集设备各单元的数据;通过DCC通道传到网关; 接收网管系统的命令并执行
4、定时电路:对内:向设备的各单元提供定时信号;对外:外定时;提取定时;保持/自由运行方式;定时基准倒换。
6、公务:提供公务联络电话。
拓扑与网元类型
应用: 链形拓扑 环形拓扑 星型拓扑
TM
TM
ADM
ADM
ADM
•
•
•
•
Buid-in switch select signal at client side
分路器
信号选择器
TI
TO1
TO2
RO
RI1
RI2
OLP单板或SCS单板
WDM的网络定位
用户层
城域核心层
城域汇聚层
SDH/MSTP
城域接入层
BSC/RNC
MSC/GSN
SDH/MSTP,少量的WDM
SDH+WDM
传输网络
支持点到点透传,点到多点汇聚 支持二层交换,实现环网带宽共享
二层交换
段开销处理
STM-N光接口
协议封装、映射
FE/GE业务接口
SDH交叉连接 业务传送VC
传输基础知识
![传输基础知识](https://img.taocdn.com/s3/m/e295cc8da0116c175f0e484a.png)
目录
传输网概述
光纤通信系统的构成 光纤与光缆 SDH通信系统 BITS和DWDM 广西电信网络现状
传输网概述
Q:什么是传输网? A:提供业务节点间的传送通道。 Q:为什么要建设传输网? A:汇集多种业务,提供高效、安全、经济的传送通道。
传输网概述
透明传送通信信号的网络; 以光纤传输网为主体,辅以无线、微波、卫星等传输方 式的立体网络; 是实现各种业务平台的公共网络; 电信网络中最为重要的基础网之一。
日本系列 北美系列
欧洲系列
400Mb/s
×4
565Mb/s 274Mb/s
×4 ×6
100Mb/s
×3
139Mb/s
×4
45Mb/s
×7
32Mb/s
×5
34Mb/s
×4
6.3Mb/s
×4
6.3Mb/s
×4
8Mb/s
×4
1.5Mb/s
1.5Mb/s
2 Mb/s
PDH中分插支路信号的过程
PDH是逐级复接
SDH传送网结构
省际干线 DWDM 10Gb/s,2.5Gb/s 网状网 环形网
省内干线 DWDM 10Gb/s,2.5Gb/s
网状网
环形网
中继网 SDH 2.5Gb/s
环形网 环形网
接入网 SDH 2.5Gb/s 622Mb/s,155Mb/s 环形网
链形、星型网
四层结构:省际干线,省内干线,中继网,接入网
色度色散->脉冲展宽->码间干扰->误码
(2)偏振模色散:对不同传输速率有不同影响
偏振模色散->时延->误码,针对10Gb/s以上系 统有效。
光纤传输重要基础知识点
![光纤传输重要基础知识点](https://img.taocdn.com/s3/m/f2216de2dc3383c4bb4cf7ec4afe04a1b071b0c1.png)
光纤传输重要基础知识点光纤传输是一种常见且广泛应用于通信领域的数据传输技术。
它利用光的物理特性,将信息以光信号的形式通过光纤传输,具有传输速度快、带宽大、抗干扰能力强等优点。
下面将介绍一些光纤传输的重要基础知识点。
1. 光纤的结构和工作原理:光纤主要由纤芯、包层和包覆组成。
光信号通过纤芯的全内反射来传输。
纤芯的折射率高于包层,确保光信号沿纤芯内部传播而不会发生衰减。
包层的作用是保护纤芯,并通过降低折射率的差异减小信号的传播损耗。
2. 光纤的类型:常见的光纤类型包括单模光纤(Single Mode Fiber,SMF)和多模光纤(Multi Mode Fiber,MMF)。
单模光纤适用于远距离传输,传输的光信号只有一个传播模式。
多模光纤适用于短距离传输,传输的光信号可以同时具备多个传播模式。
3. 光纤的衰减和色散:光信号在光纤中传输时会发生衰减和色散效应。
衰减是指光信号强度随传输距离增加而减弱,常用单位是分贝(dB)。
色散是指光信号在传输过程中不同波长的光信号到达终点的时间不同,导致信号畸变和距离限制。
为了减小衰减和色散带来的影响,可以采用光纤光放大器和补偿技术。
4. 光纤的连接和连接器:在光纤传输中,需要对光纤进行连接。
常用的光纤连接器包括FC(Fiber Connector)、SC(Subscriber Connector)和LC(Lucent Connector)等。
这些连接器可以实现光纤之间的精确对接,确保信号的传输质量。
5. 光纤网络的组成:光纤传输技术被广泛应用于构建各种类型的光纤网络。
光纤网络包括传输子系统、交换子系统和接入子系统。
传输子系统负责光信号的传输和放大,交换子系统实现光信号的转发和路由,接入子系统连接终端用户与光纤网络之间。
总的来说,光纤传输作为一种重要的数据传输技术,具有众多优点和广泛应用前景。
掌握光纤传输的基础知识,对于理解光纤通信原理、设计光纤网络以及解决光纤传输中的问题都具有重要意义。
传输网络基础知识
![传输网络基础知识](https://img.taocdn.com/s3/m/ddbd439277eeaeaad1f34693daef5ef7ba0d12d0.png)
传输网络基础知识传输网络基础知识随着计算机的普及,网络已经成为人们日常生活中不可或缺的一部分。
而在网络中,传输网络则是将数据从一点传递到另一点的核心部分。
传输网络通过多种协议和技术来确保网络数据的可靠性、安全性以及可扩展性。
一、传输网络的作用传输网络是一种连接多个计算机和设备的逻辑网络,它负责向每个计算机和设备发送和接收数据。
在传输网络中,数据被分割成小包,并通过多条物理路径传输到目标设备中。
每个数据包都包含源地址、目的地址、数据和一些附加信息,例如校验和。
传输网络的作用是确保数据在网络中可靠地传输,从而实现高效的通信。
传输网络通过各种技术和协议,利用多个路径传输数据,从而增强了网络的容错性和可靠性。
传输网络还能够验证传输数据的完整性,保护数据免受未经授权的访问和攻击。
二、传输网络的协议传输网络的协议是确保网络通信顺畅和可靠的基础。
在传输网络中,最常用的协议是TCP和UDP。
这两种协议侧重于不同的传输场景,提供了不同的优势和特点。
TCP(传输控制协议)是一种可靠的、面向连接的协议。
这种协议通过分段、序号、重传和拥塞控制等机制,确保数据在网络中可靠地传输。
TCP适用于需要数据传输的高可靠性和完整性场景中。
UDP(用户数据报协议)是一种无连接的协议。
它只负责将数据从一点发送到另一点,没有像TCP那样复杂的验证机制,因此速度比较快。
UDP适用于需要快速数据传输的场景中,例如多媒体流和在线游戏。
三、传输网络的技术在传输网络中,有多种技术被用来确保网络的可靠性和安全性。
以下是一些常用的传输网络技术。
1.分段技术:数据传输时,将数据切割成较小的包,每个包都有自己的头部和尾部。
这种技术可以让数据在网络中更快地传输,同时也可以避免由于数据包的丢失或损坏导致整个数据传输失败。
2.序号技术:在TCP协议中,每个数据段都有自己的序列号。
这种技术可以帮助接收方识别数据流中的每个数据包,并验证它们的完整性。
3.重传技术:在网络传输中,数据包可能会由于多种原因丢失或损坏,这时候就需要技术来进行重传。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
请把其他光板的尾纤拔出来,再进行光板环回,这样对其他对全子网就没有影响了,在对传
输知识没有十分了解的情况下,请在网管的指挥下进行操作). • 使用尾纤把光口自环,注意要加上光衰减器,以免烧坏光板若在光板光口旁的红灯亮,证明 光板有故障,若光板灯灭,则证明光板正常,鼓掌可能是ODF故障或光缆的鼓掌(以ODF为 界到光缆,是线路代维的),则可以通知线路代维的人来检查线路.环回光板的示意图如下:
第一课 传输的基本认识
1.1传输的概念
把信息通过某种媒介从一个地方传递到另一个地方的过 程,这个过程就是传输。
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
1.2 信号转换原理
把信息从一种表现形式通过相关手段转变为另一种表现形式,信
2013年4月
目录
• 第一课 传输的基本认识 – 传输的基本概念 – 信号转换原理 – 传输过程图解 第二课 传输机柜的介绍 – 综合柜 . – Optix 2500+和OSN 3500机 柜 – DDF架的介绍和功能 – ODF架的介绍和功能 第三课 传输设备的介绍 3.1 华为光端机常见板类功 能介绍 3.2 Metro 1000(Optix 155/622)光端机的介绍 3.3 Merto 3000(Optix 2500+)光端机的介绍 3.4 OSN 3500 光端机介绍 • • • • • • • • • • 第四课 连接部件的介绍 4.1 光缆的介绍 4.2 尾纤的介绍 4.3 跳纤技术的介绍 4.4 光缆配线盒 4.5 2M线介绍 第五课 基站端的传输系统介绍 5.1 直接从Metro 1000光端机 接2M到主设备的传输系统 5.2 间接从Metro 1000 光端机 接2M到主设备的传输系统 第六课 中心机房端的传输系统介 绍 第七课 BTS到BSC之间的传输系统 介绍 第八课 基站端传输中断的处理方 法 第九课 处理传输故障的心理要求
4.3跳纤的技术
跳纤:用尾纤把两条不同的光缆或者同缆的纤芯连接起来.如 下图所示意:
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
4.4 光缆配线盒
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
息的表达意思没有改变。这个原理可以通过举个例子来说明一下,比 如,你有个女朋友在广州,你有很多话要对她说,假设是处于20年前,
那时还没有手机,上网等先进通讯方式,这时你只能把你的话写成情
书,然后寄信给她。你把你的话用文字写出来,这个过程就是你的语 音表达转换成文字表达,这个过程就是信号转换。在我们所接触的传 输中,常见的传输信号转换类型有:电信号转换成光信号和光信号转 换成电信号。
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
•
• • • • •
•
• •
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
前言
该PPT材料主要是针对没有任何传输基础或传输接触很少的人学习的, 从来没有接触过传输的或很少接触的人。也是因为传输的重要性,和对 传输不了解,造成一些人员对业务的不了解,从而也不能准确的把握、 理解用户的需求和关键点。 本材料主要针对初步了解传输基础知识而编写的,里面很多内容是
OSN 3500 光端机介绍
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
第四课 连接件的介绍
4.1光缆的介绍 光缆的作用:为光信号传输提供传输媒介. 光缆的组成:纤芯,保护层,钢线. 常见光缆的纤芯种类:有8芯,12芯,60芯等. 常用的光缆类型有:G.652和G.655.
5.2 间接从Metro 1000 光端机接2M到主设备的传 输系统
• 例子: 基站2的传输从基站1的一路2M出,通过微波传输到达基 站2; 基站3的传输从基站1的一路2M出,通过PDH光端机到达 基站2.
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
左:电源机柜
中:综合柜
右:基站无线设备机柜
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
Optix 2500+和OSN 3500机柜
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
第六课 中心机房端传输系统的介绍
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
第七课 BTS到BSC之间的传输介绍
4.5 2M线介绍
• 作用:用来传输设备间的电信号.通常使用的是75欧线.
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
第五课 基站端的传输系统介绍
5.1直接从Metro 1000光端机接2M到主设备 的传输系统
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
维护人员到达基站时,常用的硬件检测方法有:电路环回和二极管检测法. 电路环回法:令一条传输自发自收来判断传输故障点,在环回时令收发线连接起来,通常使用金属丝 把2M线的收发芯连接起来.
•
首先在DDF架上进行环回,然后问OMC或传输网管问此站的传输是否好.若好,证明DDF到光端机之 间的连线没有问题;则可以把DDF架2M放直,在接DXU的接头进行环回,再向OMC或传输网管询问 此站的传输是否好,如果传输好,则证明传输从DXU接头到光端机这段线是正常的,那么就可以判断
支路板:提供2M接口,常见的有8口,16口,48口。 交叉板:为信号提供传输路线,实现传输路线灵活选择的功能。 主控板:监控和控制整个光端机,其功能如电源机柜的监控模块。 时钟板:提供时钟参考,保证传输信息传递的时间一致性。 公务板:用来实现打电话的功能,但是无法打向手机,只能打到同一网络的 光端机上。
ODF模块结构图
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
第三课 传输设备的介绍
• 华为光端机常见板类功能介绍
线路板:又称光板,把光信号转换为电信号号和把电信号转换为光信号,或者
把光信号放大,其用尾纤连接,发出激光信号,严禁用眼睛直接对其光口看。
不要轻易在环上的基站进行环回,很容易造成全网业务中断,请在网管 的指挥下进行操作)通过网管查看对端站的告警是否消失,如消失,
则光缆正常,如果告警还在,说明光缆断或ODF有故障,则通知线路
代维来处理。其示意图如下:
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
1.3 传输过程图解
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
第二课 传输机柜的介绍
2.1综合柜的介绍
传输综合柜的作用:主要用于放置光端机,DDF架,ODF 架的。
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
• •
对端站收无光造成传输中断 此类故障多为处于传输链状上的基站,因为没有保护.可能的鼓掌原因有:停电造成(一体 化,微蜂窝),电源机柜无二次下电功能,光端机光板坏,光缆断.
•
判断光板坏的方法:使用光路环回方法(注意:光路环回法在环上的站请不要随便进行光 路环回,很容易造成全子网的基站传输中断,如果要判断环上的光端机光板是否有故障时,
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
第八课 基站端传输中断的处理方法
• • 当维护人员接到某一基站传输中断时,首先打电话向传输网管询问,可能有以下几种情况: 2M线路无输入.
•
• •
故障原因有几种情况:主设备掉电,DXU故障,DXU到光端机支板之间的线路故障,支路板故障.
是DXU故障.如果在此处环回传输不好,则可以在主设备的C8或C7口进行环回来判断.总之,使用环
回法思想是分段环回和分段排除. • 二极管检测:利用二极管接到2M线是发信号的线时,二极管就亮,利用这个原理,也可以分段来检测 DXU到光端机之间的2M连线的故障点. • 还用也可以OMT软件查传输,不过要在OMT能够连上DXU的前提下,在OMT查看PCM的状态.
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
• 光缆故障判断:使用光功率计检测和光路环回。
• 光路环回:在本端站使用尾纤在ODF上进行环回,(注意,此方法请
Confidential and Proprietary – BOCO Inter-Telecom Co.,Ltd.
3.1 Metro 1000(Optix 155/622)光端机的介绍
