消防巡检柜原理图、电路图接线图
消防配件标准安装、布线、接线图
消防配件标准安装、布线、接线图JTY-GF-GST103/B独立式感烟火灾探测报警器安装布线.海湾消防报警设备专区！ / 2013-06-09JTY-GF-GST103/B独立式感烟火灾探测报警器结构特征、安装与布线探测器外形示意图如图1-37：安装DZ-04型吸顶式探测器底座，安装底座示意图如图1-38：四、JTY-GF-GST103/B独立式感烟火灾探测报警器安装方法：探测器安装方式示意图如图1-39：用φ4螺钉将底座固定在预埋盒或屋顶上，将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。
探测器安装后，装入电池即可工作，指示灯约50秒钟左右闪亮一次。
按下测试按钮蜂鸣器发出报警声，同时指示灯快速闪亮，表明探测器工作正常。
J-SAF-GST9213(Ex)消火栓按钮安装接线海湾消防报警设备专区！ / 2013-05-28消火栓按钮外形示意图如图1-17：对外接线端子示意图如图1-18：其中：L1+、L1-：接安全栅本安侧K1、K2：常开输出端子L2+、L2-：接下一按钮或终端电阻具体接线参见第一章3.3节GST-LD-8331编址接口模块接线说明。
布线要求：电缆均选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.1mH。
消火栓按钮采用明装方式，分为进线管明装和进线管暗装：进线管暗装时只需拔下按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-19；进线管明装时需拔下按钮，将底壳下端的敲落孔敲开，从敲落孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-20；安装孔距为60mm。
GST-MD-M9514型火灾光警报器安装与接线海湾消防报警设备专区！ / 2013-05-22火灾光警报器的外形结构示意图如图2-23：火灾光警报器采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法与GST-LD-8319型输入模块相同。
TBFC消防水泵控制系统
号监测，对控制回路实施闭环控制，提高运行的可
靠性与稳定性；
系统 核心
水泵控制兼容多种启动方式，每台可单独配置启动
方式、启泵类型、启泵逻辑、水泵功率等参数，更
大程度满足客户的需求；
系统采用网络连接控制方式，将双电源、智能巡检、 水泵控制等环节有机组合，保证消防水泵系统可靠运行。
报警方式， LCD显示界面报警，LED灯点亮报警，蜂鸣器 鸣叫报警、声光报警器报警以及远程报警;报警的故障类型 达8类50多种；
符合国际相关标准
NFPA20-2013《固定消防泵安装规范》 IEC 62091-2003《低压开关设备和控制设备—固定式
消防泵驱动器的控制器》
取得国家消防CCCF 认证
取得国家CQC认证
系统设计图集
TBFC-P
电源巡检柜
+
TBFC-F
水泵控制柜
TBFC消防水泵控制系统
TBFC产品系列
TBFC系列
消防水泵控制系统
电源巡检柜+水泵控控制器内部原理图
符 合
要 求 双 路 电 源 安 全 隔 离
TBFC消防水泵控制器巡检功能示意图
双电源、保护电器、控制电器
喷淋泵
水泵设备巡检： 低速巡检不给管网系统加压、电机的 驱潮、防止水泵锈蚀及锈死现象发生。 电器巡检内容： 电器主回路监测、电源电压、电流、 缺相、绝缘阻值、耐压等内容。
满足标准及认证
国家消防CCCF强制认证
GB16806-2006《消防联动控制系统》
国家CQC自愿认证
GB/T 21208-2007《低压开关设备和控制设备-固定式 消防泵驱动器的控制器》
符合国家相关标准
GB50016-2014《建筑设计防火规范》 GB50045-2005《高层民用建筑设计防火规范》
消防巡检柜原理图、电路图接线图
消防巡检柜接线图、原理图及电路图产品概述1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统，以解决电动机的应急供电及其启动过程中对供电设备的冲击。
如：水泵、风机的电动机或其它设备的电动机。
2、具体规格有：3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KV A等。
3、安装形式：落地式(标准配电柜)4、备用时间：可按设计要求配置备用时间。
设计“五合一”规格、型号的标定示例：KM-YJS/P-15KV A，可变频三相应急电源，输出PWM波，额定适用电机容量15KV A。
KM-YJS/P-15KV A/SHL，互投装置，输出额定容量15KV A。
注：1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。
2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。
3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。
例：负载50KV A( 电机负载) 采用本电源则选用KM-YJS/P-50KVA。
4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。
KM-YJS/P系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明：当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低于380V-15%时，KM1吸合由电池组给逆变器提供直流电。
当需要电机负载工作时，给予启动信号 ( 如运行信号、远程控制、消防联动信号)，逆变器立即输出。
从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达到50HZ后保持正常运行。
手动/自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。
消防泵控制柜接线图原理图及电路图
消防泵控制柜接线图、原理图及电路图产品概述1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统，以解决电动机的应急供电及其启动过程中对供电设备的冲击。
如：水泵、风机的电动机或其它设备的电动机。
2、具体规格有：3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KV A等。
3、安装形式：落地式(标准配电柜)4、备用时间：可按设计要求配置备用时间。
设计“五合一”规格、型号的标定示例：KM-YJS/P-15KVA，可变频三相应急电源，输出PWM波，额定适用电机容量15KVA。
KM-YJS/P-15KVA/SHL，互投装置，输出额定容量15KVA。
注：1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。
2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。
3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。
例：负载50KVA( 电机负载 ) 采用本电源则选用KM-YJS/P-50KVA。
4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。
KM-YJS/P 系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明：当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低于380V-15%时，KM1吸合由电池组给逆变器提供直流电。
当需要电机负载工作时，给予启动信号 ( 如运行信号、远程控制、消防联动信号 )，逆变器立即输出。
从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达到50HZ后保持正常运行。
手动 /自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。
消防泵控制柜、消防巡检柜的结线方案析疑
消防泵控制柜、消防巡检柜的结线方案析疑连玉英【摘要】根据某建筑电气工程消防泵、消防泵巡检柜的设计图,提出了设计图中的疑义,并对消防泵巡检的其他问题进行了解读分析.【期刊名称】《电气开关》【年(卷),期】2017(055)005【总页数】3页(P114-116)【关键词】电气消防泵;消防巡防检柜;设计图【作者】连玉英【作者单位】福建意昂机电股份公司,福建泉州 362000【正文语种】中文【中图分类】TM641 引言图1是某建筑电气工程消防泵、消防泵巡检柜的设计图，为了方便，仅体现2台泵设计图，其余4台泵同样，巡检柜共用1台。
工程设有2台室外消防泵(配电机功率30kW)，2台室内消防泵(配电机功率45kW)，2台喷淋泵(配电机功率55kW)，此图中有几点疑义，及将来消防设备维护可能对巡检柜的功能理解有误，以下作探讨，供同行参考。
2 设计图中的疑义(1)消防泵采用自耦降压启动方式，根据自耦变压器的原理及构造，在降压启动过程中，自耦变压器三个绕组的一个同名端需联结成一点，接成Y型接法，即图中接触器KM3(KM6)应动作闭合，图1中所示一次结线的自耦变压器并没有直观体现出这个功能。
虽然熟悉的施工人员或控制柜制造厂家看到这张图，明白正确的接法，但现在建筑市场较混乱，现场有的施工人员经验不足，知识缺乏，甚至有的工程没有配专业施工员，承包人没有经过审图就把图纸交给工人直接到现场作业，从图1中看，现场会误以为是从热继电器JR和接触器KM3(KM6)分别各敷设一路电缆至消防泵电机。
似乎与Y-Δ降压启动的电机一样，从控制柜敷设两路电缆至电机，造成施工错误，浪费材料和人工费用。
在设计图中应把电气原理的一次结线表达清楚(如图2所示)，以免造成没必要的损失。
(2)从消防泵巡检柜(JH-XF)出线至消防泵控制柜(XFAC)，图中所示“巡检柜对水泵的控制线”，其实是每台消防泵电机变频低速运行时的电源线路，本工程设计6台水泵，需有6路的电源线从JH-XF柜引出，分别接到消防泵、喷淋泵控制柜对应的热继电器出线端子上与电机一一对应，而图1中仅画出4路电源线。

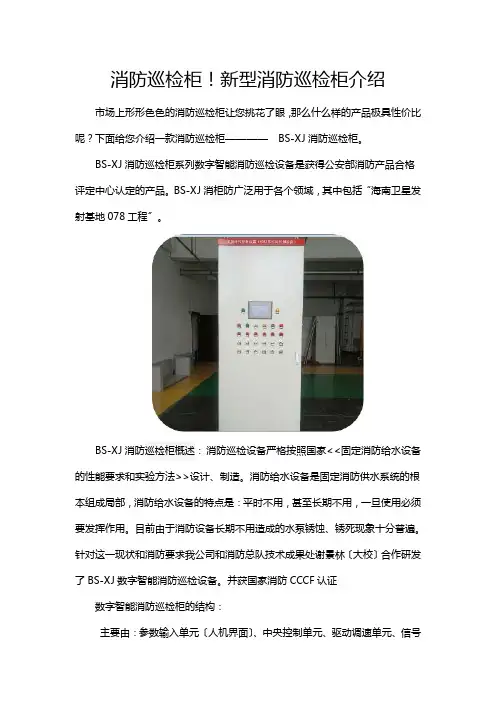

消防巡检柜!新型消防巡检柜介绍e
消防巡检柜！新型消防巡检柜介绍市场上形形色色的消防巡检柜让您挑花了眼，那么什么样的产品极具性价比呢？下面给您介绍一款消防巡检柜————BS-XJ消防巡检柜。
BS-XJ消防巡检柜系列数字智能消防巡检设备是获得公安部消防产品合格评定中心认定的产品。
BS-XJ消柜防广泛用于各个领域，其中包括“海南卫星发射基地078工程〞。
BS-XJ消防巡检柜概述：消防巡检设备严格按照国家<<固定消防给水设备的性能要求和实验方法>>设计、制造。
消防给水设备是固定消防供水系统的根本组成局部，消防给水设备的特点是：平时不用，甚至长期不用，一旦使用必须要发挥作用。
目前由于消防设备长期不用造成的水泵锈蚀、锈死现象十分普遍。
针对这一现状和消防要求我公司和消防总队技术成果处谢景林〔大校〕合作研发了BS-XJ数字智能消防巡检设备。
并获国家消防CCCF认证数字智能消防巡检柜的结构：主要由：参数输入单元〔人机界面〕、中央控制单元、驱动调速单元、信号输入等单元组成。
1、参数输入单元〔人机界面〕：采用小型触摸屏作为人机界面，所有运行参数通过人机界面进行设定和更改，人机界面采用中文菜单并具有数据记忆功能，通过人机界面可以显示巡检时电机运行的参数，当消防水泵发生故障时人机界面显示故障的具体位置并发出报警信号，同时完成对故障时的瞬态参数记忆。
2、中央控制单元：中央控制单元主要接受来自人机界面设定的参数和消防管路、电路的各种信号，通过PLC的程序对驱动系统进行控制，在中央控制单元的控制下，驱动调速单元的低频电流经交流接触器分别对被检测的消防水泵低频供电，使消防水泵按设定的周期低速运行，到达逐台检测的目的。
当火警发生时，可编程序控制器接到消防命令，巡检柜自动瞬时停止工作，同时发出信号，启动消防配电柜给消防水泵供电，实现灭火的功能。
3、驱动调速单元：驱动调速单元是我公司专门为数字智能消防巡检设备定制的变频调速装置，本驱动调速单元具有低频输出转矩大、过载能力强的特点，特别适合消防水泵在低速下的启动和运行，驱动调速单元配有参数设置面板，可进行频率、工作状态、操作方式等参数的设置，驱动调速单元还具备过载报警和自动保护功能，在巡检时消防水泵发生故障，驱动调速单元发出报警信号，并自动停止运行，驱动调速单元的设置也比拟简单易行。
消防电路接线原理图
消防电路接线原理图消防电路接线原理图是指在消防系统中，电路的接线原理图示意图。
消防电路接线原理图是消防系统的重要组成部分，它能够清晰地展示出消防系统中各个部件之间的连接关系，为消防系统的安装、维护和故障排除提供了重要的参考依据。
在消防电路接线原理图中，一般包括以下几个部分，主控制盘、火灾报警探测器、手动火灾报警按钮、声光报警器、联动控制器等。
这些部件通过电气连接，共同构成了一个完整的消防系统。
首先，主控制盘是整个消防系统的核心部件，它负责监控和控制整个系统的运行。
主控制盘通常包括主控板、显示屏、操作按钮等部件，通过这些部件可以实现对消防系统的各种参数设置和监控。
其次，火灾报警探测器是消防系统中最重要的部件之一，它能够及时地检测到火灾的发生，并向主控制盘发送报警信号。
火灾报警探测器一般安装在易燃易爆场所或者人员密集场所，以确保在火灾发生时能够第一时间发出警报。
另外，手动火灾报警按钮也是消防系统中不可或缺的部件，它通常安装在消防通道或者紧急出口处，供人员在发现火灾时进行手动报警使用。
手动火灾报警按钮一旦被按下，就会立即向主控制盘发送报警信号，以便消防人员能够及时采取相应的应急措施。
此外，声光报警器是消防系统中用于发出声音和光线警报的设备，它可以在火灾发生时向周围的人员发出警报信号，提醒人们及时疏散。
声光报警器一般安装在消防系统覆盖范围内的各个角落，以确保警报能够覆盖到每一个区域。
最后，联动控制器是用于实现消防系统各个部件之间联动控制的设备，它能够根据主控制盘发送的指令，对各个部件进行联动控制，以实现消防系统的自动化运行。
综上所述，消防电路接线原理图是消防系统中至关重要的一部分，它能够清晰地展示出消防系统中各个部件之间的连接关系，为消防系统的安装、维护和故障排除提供了重要的参考依据。
通过对消防电路接线原理图的理解和掌握，可以更好地保障消防系统的正常运行，确保人员生命财产安全。
消防配件标准安装、布线、接线图
消防配件标准安装、布线、接线图JTY-GF-GST103/B独立式感烟火灾探测报警器安装布线.海湾消防报警设备专区！/2013-06-09JTY-GF-GST103/B独立式感烟火灾探测报警器结构特征、安装与布线探测器外形示意图如图1-37：安装DZ-04型吸顶式探测器底座，安装底座示意图如图1-38：四、JTY-GF-GST103/B独立式感烟火灾探测报警器安装方法：探测器安装方式示意图如图1-39：用φ4螺钉将底座固定在预埋盒或屋顶上，将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。
探测器安装后，装入电池即可工作，指示灯约50秒钟左右闪亮一次。
按下测试按钮蜂鸣器发出报警声，同时指示灯快速闪亮，表明探测器工作正常。
J-SAF-GST9213(Ex)消火栓按钮安装接线海湾消防报警设备专区！/2013-05-28消火栓按钮外形示意图如图1-17：对外接线端子示意图如图1-18：其中：L1+、L1-：接安全栅本安侧K1、K2：常开输出端子L2+、L2-：接下一按钮或终端电阻具体接线参见第一章3.3节GST-LD-8331编址接口模块接线说明。
布线要求：电缆均选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.1mH。
消火栓按钮采用明装方式，分为进线管明装和进线管暗装：进线管暗装时只需拔下按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-19；进线管明装时需拔下按钮，将底壳下端的敲落孔敲开，从敲落孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-20；安装孔距为60mm。
GST-MD-M9514型火灾光警报器安装与接线海湾消防报警设备专区！/2013-05-22火灾光警报器的外形结构示意图如图2-23：火灾光警报器采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法与GST-LD-8319型输入模块相同。
火灾消防巡检柜原理图、电路图接线图
消防巡检柜接线图、原理图及电路图产品概述1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统，以解决电动机的应急供电及其启动过程中对供电设备的冲击。
如：水泵、风机的电动机或其它设备的电动机。
2、具体规格有：3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KV A等。
3、安装形式：落地式(标准配电柜)4、备用时间：可按设计要求配置备用时间。
设计“五合一”规格、型号的标定示例：KM-YJS/P-15KV A，可变频三相应急电源，输出PWM波，额定适用电机容量15KV A。
KM-YJS/P-15KV A/SHL，互投装置，输出额定容量15KV A。
注：1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。
2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。
3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。
例：负载50KV A( 电机负载) 采用本电源则选用KM-YJS/P-50KVA。
4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。
KM-YJS/P系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明：当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低于380V-15%时，KM1吸合由电池组给逆变器提供直流电。
当需要电机负载工作时，给予启动信号 ( 如运行信号、远程控制、消防联动信号)，逆变器立即输出。
从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达到50HZ后保持正常运行。
手动/自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。
消防巡检柜接线图原理图及电路图
消防巡检柜接线图原理图及电路图The following text is amended on 12 November 2020.消防巡检柜接线图、原理图及电路图产品概述1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统，以解决电动机的应急供电及其启动过程中对供电设备的冲击。
如：水泵、风机的电动机或其它设备的电动机。
2、具体规格有：、、、11、15、、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KVA等。
3、安装形式：落地式(标准配电柜)4、备用时间：可按设计要求配置备用时间。
设计“五合一”规格、型号的标定示例：KM-YJS/P-15KVA，可变频三相应急电源，输出PWM波，额定适用电机容量15KVA。
KM-YJS/P-15KVA/SHL，互投装置，输出额定容量15KVA。
注：1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。
2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。
3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。
例：负载50KVA( 电机负载 ) 采用本电源则选用KM-YJS/P-50KVA。
4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。
KM-YJS/P系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明：当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低于380V-15%时，KM1吸合由电池组给逆变器提供直流电。
当需要电机负载工作时，给予启动信号( 如运行信号、远程控制、消防联动信号 )，逆变器立即输出。
从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达到50HZ后保持正常运行。
手动 /自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防巡检柜接线图、原理图及电路图产品概述1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统，以解决电动机的应急供电及其启动过程中对供电设备的冲击。
如：水泵、风机的电动机或其它设备的电动机。
2、具体规格有：3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KV A等。
3、安装形式：落地式(标准配电柜)4、备用时间：可按设计要求配置备用时间。
设计“五合一”规格、型号的标定示例：KM-YJS/P-15KV A，可变频三相应急电源，输出PWM波，额定适用电机容量15KV A。
KM-YJS/P-15KV A/SHL，互投装置，输出额定容量15KV A。
注：1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。
2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。
3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。
例：负载50KV A( 电机负载) 采用本电源则选用KM-YJS/P-50KVA。
4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。
KM-YJS/P系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明：当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低于380V-15%时，KM1吸合由电池组给逆变器提供直流电。
当需要电机负载工作时，给予启动信号 ( 如运行信号、远程控制、消防联动信号)，逆变器立即输出。
从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达到50HZ后保持正常运行。
手动/自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。
2、单逆变单台负载一用一备原理图及接线图说明：对于单逆变单台负载一用一备原理图及接线图同1图，单逆变单台负载原理图及接线图基本一致，只是多了一个主备转换控制，通过KM1或KM2直流接触器自动实现一用一备即可。
注：应用RMS/P FEPS时，一用一备控制箱在本FEPS内，不需要外接控制箱。
3、双逆变单台负载一用一备原理图及接线图说明：当消防设施要求一用一备时，也可采用双逆变器形式，FEPS在1图的基础上增设一个逆变器和一个主备转换开关。
亦可实现双保险的一用一备功能，其它原理说明同2图一用一备接线图一致。
注：应用KM-YJS/P FEPS时，一用一备控制箱在本FEPS内，不需要外接控制箱。
KM-YJS/P系列FEPS产品接线应用图1、单逆变单负载接线应用图说明：a) 负载可为风机、水泵等消防设施或一级负荷。
b) 负载的容量与FEPS的容量为1:1，不需要有余量，且不需增加降压启动，因本FEPS 中已有变频启动功能。
c) 负载的启动与运行亦与FEPS相连的启动信号控制。
d) FEPS的输出必须直接与负载的电机相连，负载原控制柜应去掉不用，原控制柜的功能在FEPS中已有。
e)负载通常应为单台电机，但需要时也可多台，当多台时必须是同时启动或同时停止运行方可。
2、单逆变一用一备接线应用图说明：a) 负载可为风机、水泵等。
b) 负载的单机容量为1：1，不需要有余量，且不需要增加启动措施。
因本FEPS中已有变频启动。
c) 负载的启动与运行靠FEPS相连的启动信号控制。
d) 负载的1号机与2号机自动切换。
e) FEPS的输出必须直接与负载的电机相连，负载原控制柜应去掉不用，原控制柜的功能在FEPS中已有。
f) 当负载需要二有一备时建议采用双逆变器型式。
3、双逆变二用一备接线应用图说明：a) 负载可为风机、水泵等。
b) 负载的同时工作的容量与FEPS容量为1:1，不需要有余量，且不需要增加启动措施。
因本FEPS中已有变频启动。
c) 负载的启动与运行靠FEPS相连的启动信号控制。
d) 负载的1号、2号、3号机自动切换。
e)EPS的输出必须直接与负载的电机相连，负载的原控制柜去掉不用，原控制柜的功能在FEPS中已有。
f)对于一用一备的水泵使用场合也可采用双逆变器的方式实现，但比单逆变器造价要高约30％。
4、混合接线应用图一说明：对高层建筑中的消防水泵，因其功率较大，采用KM-YJS/P系列FEPS产品，而对其它小功率设施采用KM-YJS/S系列的FEPS产品，以降低造价，节省水泵控制箱和降压启动措施。
5、混合接线应用图二说明：对高层建筑中的消防水泵、喷淋泵，因其功率较大，采用RMS/ P 系列FEPS 产品，而对其它小功率设施采用RMS系列FEPS产品，以降低造价，节省水泵控制箱和降压启动措施。
RMS/P系列FEPS产品主要技术参数注：以上技术参数仅供参考，以实际情况和最新数据为准。
柜体尺寸及重量一览表注：以上技术参数仅供参考，以实际情况和最新数据为准。
KM-YJS/S系列和KM-YJS/P系列通用说明1、机柜尺寸可根据要求另行加工定做。
2、本电源也可根据要求制作成方仓外形。
3、多个机柜时，其中一个是主机柜，其它为电池柜，电池柜尺寸一般均为：800×600×2200mm(深×宽×高)，机柜尺寸均指机柜框架尺寸，总宽、总深须在框架尺寸的基础上加30mm。
4、机柜颜色：普灰色，另可根据用户要求定制颜色。
FEPS订货须知因本产品是随设计的不同需求而变化的产品，所以在定货时对每个规格品种应做如下说明：1、输入路数(是双路进电还是单路进电)；2、输入相数(是单相还是三相)；3、负载总容量(指一台EPS的负载总容量)；4、负载种类(指做照明用，做动力用，带什么负载)；5、应急备用时间(要求EPS应急供电时间)；6、输出支路数(指要求输出多少回路)；7、是否要求有消防联动及支路数；8、进出线位置与方式及进出线孔尺寸(指进出线是否有特殊要求)；9、机箱颜色：(指是选驼色或灰白色之间选择)；10、其他要求：(指上述要求之外还有何要求)；以上须知填写之后随定货合同交于厂家以便制作。
FEPS与UPS的区别原理：应急时直-交逆变供电不间断地交-直-交逆变变供电结构：FEPS逆变器冗余量大，在120％负载下正常运行60秒。
进线柜和出线柜在FEPS内部电机负荷有变频启动要求与消防联动机壳和导线有阻燃措施，有多路互投功能有去湿、防霉、防鼠特殊措施。
UPS逆变器冗余量小，120％负载下1分钟关机。
机内无进线柜和出线柜不需要变频启动与消防无关，无须阻燃措施无互投功能无须特殊措施。
其它FEPS目标负载：电感、阻性负载；服务对象：电机、水泵、风机照明；主要特征：适应负载能力强；工作目的：确保应急供电万无一失；使用地点：放在建筑竖井或配电室内；FEPS为消防产品，是集中应急供电的专用消防设备应急电源。
UPS目标负载：电容性负载；服务对象：计算机类；主要特征：适应负载单一；工作目的：确保供电不间断和稳压；使用地点：放在计算机或空调房间；UPS为非消防产品，用于消防应急照明时消防验收不能通过。
FEPS与UPS相比的优势FEPS与传统备用发电机组相比的优势选择FEPS容量计算方法1、KM-YJ/D系列或KM-YJS/S系列用于带应急负载时：①当负载为电子镇流器日光灯，FEPS容量计算方法：FEPS容量=电子镇流器日光灯功率和×1.3倍；②当负载为电感镇流器日光灯，FEPS容量计算方法：FEPS容量=电感镇流器日光灯功率和×1.5倍；③当负载为金属卤化物灯或金属钠灯，FEPS容量计算方法：EPS容量=金属卤化物灯或金属钠灯功率总和×1.7倍。
注：因为KM-YJ/D系列FEPS应急供电时是单相输出回路，不存在偏相，而KM-YJS系列FEPS是三相输出，虽然缺相可运行，但每一相的输出功率仅为FEPS标称容量的1/3，不可偏差太多。
2、当用KM-YJS/S系列FEPS带混合负载时，FEPS容量的计算方法：①当FEPS带多台电动机且都同时启动时，则FEPS的容量应遵循如下原则：FEPS容量=带变频启动电动机功率之和+带软启动电动机功率之和×3倍+带星三角启动电动机之和×4倍数+直接启动电动机之和×7倍。
②当FEPS带多台电动机且都分别单台启动时( 不是同时启动) ，则FEPS的容量应遵循如下原则：FEPS容量=各个电动机功率之和，但必须满足以下条件：★上述电动机中直接启动的量大的单台电动机功率是FEPS容量的1/7；★星三角启动的最大的单台电动机功率是FEPS的1/4；★软启动的最大的单台电动机功率是FEPS的1/3；★变频启动的最大的单台电动机功率不大于FEPS容量；★如果不满足上述条件，则应按上述条件中的最大数调整FEPS的容量，电动机启动时的顺序应为直接启动的在先，其次是星三角的启动，然后软启动的启动，最后是带变频启动的启动。
③当用RMS系列FEPS带混合负载时，FEPS的容量应遵循如下原则：★FEPS容量=所有负载总功率之和，但必须满足以下六条件，若不满足，则按其中最大的容量来确定FEPS容量。
★负载中直接同时启动的电动机功率之和是FEPS容量的1/7；★负载中星三角同时启动的电动机功率之和是FEPS容量的1/4；★负载中有软启动同时启动的电动机功率之和是FEPS容量的1/3；★负载中有变频器启动同时启动的电动机功率之和不大于FEPS容量；★同时启动的电动机当量功率之和不大于FEPS容量；★电动机功率当量=直接且同时启动电动机总功率之和×7倍+星三角且同时启动电动机总功率之和×4 倍+软启动且同时启动电动机功率之和×3倍+变频且同时启动电动机功率之和。
若电动机前后启动时间机差大于1分钟均不视为同时启动。
★同时启动的所有负载( 含非电动机负载)的当量功率之和不大于FEPS容量。
同时启动的所有负载的功率之和=同时启动的非电动机负载总功率×功率因数+电动机当量功率。
3、用KM-YJS/P系列带负载时，FEPS容量计算方法：FEPS容量=所带电动机功率容量。
以上所讲FEPS容量均指FEPS的标称额定容量(KVA)。
