保温水箱规格表
空调管道保温规格
——
室内蓄热罐，补给/膨胀水箱
所有
岩棉100K,
室内蓄热罐≥100，
补给/膨胀水箱≥50；
镀锌钢板，
18#
——
——
室外蓄热罐，补给/膨胀水箱
所有
聚苯乙烯16K
厚度≥85，
水泥抹灰
直径1mm钢丝网包缠，再加15mm的水泥抹灰，外加聚丁烯片做保护。
——
——
所有设在厨房内的风管保温应采用0.5mm厚的不锈钢板做覆盖保护，应以拉锁铆钉在每隔50mm的间距做固定。
空调管道保温及表面处理规格表
管道系统
管径(mm)
保温材料
保温厚度(mm)
外层保护层
管道托架
室外
规格
材料名称
规格
冷冻水管
20～50
橡m
泡沫酚醛
≤125，密度为80kg/m³；
≥150，密度为120kg/m³
50～100
38
铝皮
150以上
0.8mm
泡沫酚醛
100～250
44
泡沫酚醛
65～150
60
铝皮(全部)
150以上
0.8mm
泡沫酚醛
200及以上
70
铝皮(全部)
阀门
1.2mm
泡沫酚醛
室内空调送/回风管及新风管
所有
离心玻璃棉
32k
30
原厂铝箔贴面
——
——
泡沫酚醛
密度不小于80kg/m³；
室外空调送/回风管及新风管
所有
30
水泥抹灰
直径1mm钢丝网包缠，再加15mm的水泥抹灰，外加聚丁烯片做保护。
铝皮
阀门
1.2mm
格力TRS系列空调样本
第十三章 RS系列空气源热水机一、产品概述1、产品特点循环式热泵热水机组利用热泵原理，以消耗一部分电能为补偿，通过热力循环，从周围空气中吸取热量，通过压缩机将其输送至冷凝器，将来自水箱内的水循环加热至生活或生产所需要的目标值（30～58℃可调）（见下图）；循环式热泵热水机组因其节能，高效，环保而广泛应用于工厂、宾馆、酒楼、医院、美容院、洗衣店、洗浴中心和热水应用量较大的其他场合。
电能输入循环式热泵热水机组分为单机系列和模块化系列，共有18kw，36kw，65kw三个基本模块，对于模块化机组，通过组合1～16相同或不同的模块组合，机组可以形成制热量为18～1040kw范围内的系列产品●环保节能机组运行过程中没有任何排放气体，绿色环保。
并且运行节能，平均能效达4.5以上（最高达5.9）。
●安全可靠完全实现水电分离，消除了传统热水器具有的易燃、易爆、触电、煤气中毒等危险；且先进的微电脑控制，保护功能齐全，从根本上杜绝了漏电、干烧、超高温等安全隐患。
●精心设计采用名优压缩机,系统稳定可靠;电子膨胀阀节流，可调节范围更广更精确；热水专用套管式冷凝器，适用水质范围广，不易胀堵，机组使用寿命长。
●模块化设计，自由组合格力专利的模块化设计，最多16台机组自由组合，任意一台机组均可作为主控模块;组合灵活.拓展性强。
●全年全天候制热,热水温度自由可调产品适用于环境温度范围为-7～43℃，满足全年全天候制热，并且热水温度可以根据用户实际使用需求，从30～58℃任意可调,机组运行时温差小,水温上升平稳，满足不同用户的个性化需求。
例KFRS-36SM/AS表示：名义制热量为36kW的三相电、双系统、模块化循环型分体式空气源热泵热水机。
二、产品性能与规格1、产品外形图KFRS-18(M)/AS KFRS-36S(M)/ASKFRS-65S(M)/AS说明： 1.名义工况：室外环境温度20℃DB/15℃WB，水侧初始温度15℃，终止温度55℃;2.使用范围：环境温度-7～43℃;3.热水温度调节范围：30-58℃;4.机组噪声是在半消音室的测量值，实际运行时由于环境的改变会稍微高点;5.上述参数表中，水系统扬程仅适应于非模块化机组（单机系列），机组重量包括水泵重量，模块化机组重量应减去水泵重量6.若因产品改良而发生规格变化，则以铭牌参数为准;7.机组分单机(自带水泵)和模块化(不带水泵)两个系列,其中单机系列型号为KFRS-18/AS、KFRS-36S/AS、KFRS-65S/AS;模块化系列型号为KFRS-18M/AS、KFRS-36SM/AS、KFRS-65SM/AS;三、产品安装1、安装注意事项●工程的设计、安装，必须由有资格的专业人士，根据相关法律、规章，结合本手册进行。
水箱保温工艺施工标准
水箱保温工艺施工标准文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）水箱保温层施工工艺标准1 范围本工艺标准适用于各种水箱采用板状保温材料做保温层的工程施工。
2 施工准备2.1 材料及要求：2.1.1 材料的密度、导热系数、强度等技术性能必须符合设计要求和施工及验收规范的规定，应有试验资料，产品应有出厂合格证，厚度、规格应一致外形应整齐，应有试验资料。
2.1.2 材料：2.1.2.1 面层材料：0.5mm厚的镀锌板或0.8mm厚的铝板，本次实例采用厚0.5mm、宽1m的镀锌板。
2.1.2.2 板状保温材料：岩棉、聚苯乙烯、挤塑板、、玻璃棉卷毡等，本次实例采用5mm厚的岩棉。
2.2 主要机具：2.2.1 机动机具：手枪钻，φ4.2的钻头。
2.2.2 工具：压槽机、卷尺、水平尺、铁皮剪、老虎钳、麻绳、接线板、脚手架等。
2.3 作业条件：2.3.1 水箱设备加工完成后，经检查验收合格，方可铺设保温材料。
2.3.2 在水箱铺设保温层前应先将表面清扫干净，且要求干燥、平整，不得有污迹、灰尘、油污等缺陷。
2.3.3 面层材料必须干净、整洁，不得有划痕、污迹、破损等缺陷；不合格的面层材料不得用于工程。
2.3.4 板状保温材料运输、存放应注意保护，保证板状保温材料的干燥、整齐、清洁，防止损坏和受潮。
2.4外部情况：水箱规格?1.5m×2m，水箱预留的支撑条只需要筒体底部的一圈，用角铁焊接筒体与支撑条；桶壁上可以不焊铁丝，若焊铁丝则间距30-50cm 焊接一根，保证铁丝的长度比保温岩棉层总厚度多5cm。
3 操作工艺3.1 工艺流程：水箱表面清理→缠绕伴热带→水箱桶壁保温岩棉固定→水箱桶壁镀锌板面层下料→水箱桶壁镀锌板面层压槽→水箱桶壁镀锌板面层固定、修整→水箱桶顶保温层制作3.2 水箱表面清理：加工完成的水箱经过检验合格后，将其表面的杂物、灰尘清理干净以保证后续工作的的进行。
3.3、缠绕伴热带：伴热带在进、出水口留一定长度以便管道的保温，本次采用总长度60m的伴热带，进、出水口分别预留8m、12m。
太阳雨技术参数

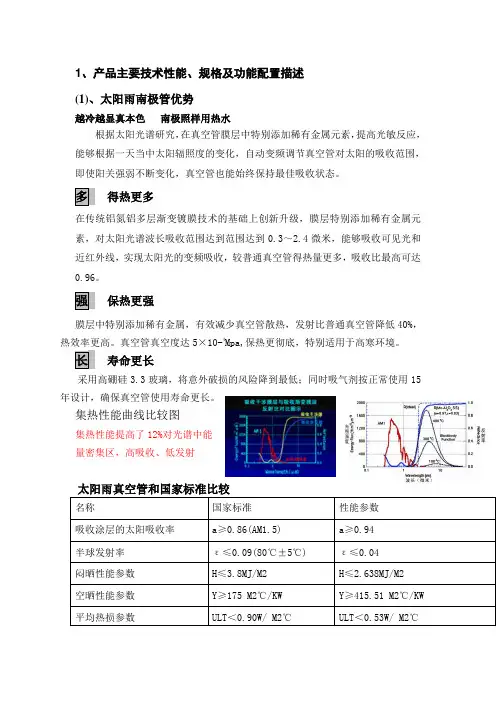

1、产品主要技术性能、规格及功能配置描述(1)、太阳雨南极管优势越冷越显真本色南极照样用热水根据太阳光谱研究，在真空管膜层中特别添加稀有金属元素，提高光敏反应，能够根据一天当中太阳辐照度的变化，自动变频调节真空管对太阳的吸收范围，即使阳关强弱不断变化，真空管也能始终保持最佳吸收状态。
多得热更多在传统铝氮铝多层渐变镀膜技术的基础上创新升级，膜层特别添加稀有金属元素，对太阳光谱波长吸收范围达到范围达到0.3～2.4微米，能够吸收可见光和近红外线，实现太阳光的变频吸收，较普通真空管得热量更多，吸收比最高可达0.96。
强保热更强膜层中特别添加稀有金属，有效减少真空管散热，发射比普通真空管降低40%，热效率更高。
真空管真空度达5×10-4Mpa,保热更彻底，特别适用于高寒环境。
长寿命更长采用高硼硅3.3玻璃，将意外破损的风险降到最低；同时吸气剂按正常使用15年设计，确保真空管使用寿命更长。
集热性能曲线比较图集热性能提高了12%对光谱中能量密集区，高吸收、低发射太阳雨真空管和国家标准比较名称国家标准性能参数吸收涂层的太阳吸收率a≥0.86(AM1.5) a≥0.94半球发射率ε≤0.09(80℃±5℃) ε≤0.04闷晒性能参数H≤3.8MJ/M2 H≤2.638MJ/M2 空晒性能参数Y≥175 M2℃/KW Y≥415.51 M2℃/KW 平均热损参数ULT＜0.90W/ M2℃ULT＜0.53W/ M2℃(2)、太阳雨φ58-1800-18系列产品实物图片及综合特点产品实物图太阳雨φ58-1800-18性能参数：水箱外径φ475mm，内径φ375mm，水箱净容水量为131升，保温层厚度52.5mm，集热面2.25平米，额定压力0.05Mpa ；彩涂钢板外壳，折弯喷塑支架，倾角45°。
（详细技术参数见下列表格）变频吸收热水全天有采用最新研发“变频管”膜层中特别添加稀有金属元素，提高光敏反应，能够根据一天当中太阳辐照度的变化，自动变频调节真空管对太阳的吸收范围，即使阳关强弱不断变化，真空管也能始终保持最佳吸收状态。
膨胀水箱与膨胀罐
膨胀水箱设计安装要点膨胀水箱安装位置，应考虑防止水箱内水的冻结，若水箱安装在非供暖房间内时，应考虑保温。
膨胀管在重力循环系统时接在供水总立管的顶端；在机械循环系统时接至系统定压点，一般接至水泵吸入口前，循环管接至系统定压点前的水平回水干管上，该点与定压点之间，应保持不小于1.5-3m的距离。
这样可让少量热水能缓慢地通过循环管和膨胀管流出水箱，以防水箱里的水冻结。
在重力循环中，循环管也接到供水干管上，也应与膨胀管保持一定的距离。
膨胀管、溢水管和循环管上严禁安装阀门，而排水管和信号管上应设置阀门。
设在非供暖房间内的膨胀管，循环管理体制、信号管均应保温。
一般开式膨胀水箱内的水温不应超过95°C。
膨胀水箱的原理一般冷却系冷却液的流动是靠水泵的压力来实现的。
水泵吸水的一侧压力低，易产生蒸汽泡，使水泵的出水量显著下降，并引起水泵叶轮和水套的穴蚀，在其表面产生麻点或凹坑，缩短了叶轮和水套的使用寿命。
加装膨胀散热器中的蒸汽泡和水套中的蒸汽泡通过导管和进入膨胀水箱，从而使气水彻底分离。
由于膨胀水箱温度较低，进入的气体得到冷凝，一部分变成液体，重新进入水泵。
而积存在膨胀水箱液面上的气体起缓冲作用，使冷却系内压力保持稳定状态膨胀罐其中1HP（马力）= 0.75KW膨胀罐的选型、气压罐的选型、压力罐的选型-定压系统中膨胀罐的选型定压系统中（变频供水、恒压供水等）膨胀罐（气压罐、压力罐）的选型为避免水泵频繁启动，膨胀罐的调节容积应满足一定时间的水泵流量（L/min），计算公式如下：K = 水泵的工作系数，随水泵功率不同而变化，具体见下表：Amax = 水泵的最大流量（L/min）Pmax = 水泵的最高工作压力（水泵停机时系统的压力，此处压力为绝对压力）Pmin = 水泵的最低工作压力（水泵启动时系统的压力，此处压力为绝对压力）Ppre = 气压罐的预充压力（此处压力为绝对压力）V = 气压罐的体积。
空气源热泵系统设计方案
目录一、空气源热泵热水系统造价 (2)二、系统设备详细说明 (6)三、公司企业优势 (14)四、广东长菱热泵厂家实力介绍 (16)五、售后保修服务 (20)六、近几年部分工程业绩 (23)一、空气源热泵热水系统造价序号货物名称规格型号数量单位单价合计品牌1 空气源热泵热CL-H-120K额定输入功率：8.8kw；制热量：36kw；谷轮全封闭涡旋式压缩机；机组外壳为防腐喷塑钢板材质。
1 台31410 31410 广东长菱2 空气源热泵热CL-H-40K额定输入功率：4.4kw；制热量：19kw；谷轮全封闭涡旋式压缩机；机组外壳为防腐喷塑钢板材质。
1 台16500 16500 广东长菱3 热泵基础采用4#角钢焊制 1 组300 300 现场制作4 保温水箱CAP-BS(PE)-10考虑到该校水质腐蚀性比较强，故采用PE材质保温水箱1 个30000 30000 福建开普5 水箱基础采用10#槽钢焊制 1 组2000 2000 现场制作6 全自动控制柜CAP-DK-01液位显示，且可自动调节；可以设温度、时间等保证全自动运行；面板直观易操作，无人值守，自动运行。
1 套5200 5200 福建开普7 热泵循环泵PH-254E功率：330w；扬程：15m；流量：6t/h；2 台1350 2700 德国威乐8 热水供水泵PH-254E功率：330w；扬程：15m；流量：6t/h；1 台1350 1350 德国威乐9 冷水补水泵PH-101E 1 台660 660 德国威乐功率：200w；扬程：5m；流量：7.2t/h；10 电子除垢仪20t/H 1 台4000 4000 济南益水11 电接点压力表0-0.25Mpa 8 只80 640 上海红旗12 回水电磁阀DN32 1 只358 358 海德信13 Y型过滤器DN40 1 个98 98 浙江利水14 单向阀DN65 1 个182 182 浙江利水15 单向阀DN40 5 个65 325 浙江利水16 闸阀DN65 1 个215 215 浙江利水17 闸阀DN50 1 个98 98 浙江利水18 闸阀DN40 8 个69 552 浙江利水19 闸阀DN32 4 个54 216 浙江利水20 闸阀DN25 1 个31 31 浙江利水21 PP-R管De70 40 m 57 2280 福建亚通22 PP-R管De65 10 m 40 400 福建亚通23 PP-R管De50 52 m 25 1300 福建亚通24 PP-R管De40 20 m 16 320 福建亚通25 PP-R管De32 10 m 12 120 福建亚通26 管材配件PP-R管配件 1 批次1600 1600 福建亚通27 橡塑保温管Φ76×30mm 40 m 12.4 496 河北华美28 橡塑保温管Φ60×30mm 10 m 10.5 105 河北华美29 橡塑保温管Φ48×30mm 52 m 9.4 488.8 河北华美30 橡塑保温管Φ43×30mm 20 m 9.1 182 河北华美31 橡塑保温管Φ32×30mm 10 m 8.6 86 河北华美32 铝皮0.3mm 66 ㎡23 1518 国标件33 电线BV6.0 60 m 7.2 432 南平太阳34 电线BV4.0 200 m 4.6 920 南平太阳35 电线BV2.5 80 m 3 240 南平太阳36 电线BV1.0 50 m 1.6 80 南平太阳37 其余辅材/ 1 批次4000 4000 /38 运输费用/ 1 批次1500 1500 /39 吊装费用/ 1 批次1000 1000 /40 安装费用/ 1 批次5000 5000 /41 税收/ 0.07 / 118902.8 8323 /合计金额小写金额：￥127,226.00大写金额:人民币壹拾贰万柒仟贰佰贰拾陆元整备注：按人均每天用热水30L计算。
热水器搪瓷水箱技术要求
Q/HHJ4.40-2012太阳能承压式储热水箱1 标准要求水箱的制作要求符合标准GB4706.12-2006《家用和类似用途电器安全储水式热水器的特殊要求》、QB/T 2590-2003《储水式热水器搪瓷制件》、GB/T 19141-2011《家用太阳能热水系统技术条件》GB/T 25966-2010《带电辅助能源的家用太阳能热水系统技术条件》所涉及的相关规定。
2. 技术要求2.1 外观与结构2.1.1 水箱内胆外观良好，无明显变形，不允许有易造成手指受伤的毛口、毛刺、尖角存在；焊接管及其他焊接件不得堵塞，不得有妨碍组装的缺陷，螺纹裸露的地方要用丝冒或橡胶等保护。
2.2.2 水箱内胆上要有生产公司永久性标志，在不影响产品装配和性能的情况下永久性标志位置尽量放在上封头靠近中心位置。
2.1.3 水箱外壳表面平整清洁，喷涂粉末符合国标，无喷涂不均、皱纹、划伤、裂痕、脱漆、锈蚀等明显的外观缺陷：不允许有易造成手指受伤的毛口、毛刺、尖角存在，无凹凸；不允许两道及两道以上拼接缝。
拼接缝应尽量靠近产品背面位置。
2.1.4 水箱的容水质量的铭牌显示值与测量值之差应不大于3%。
2.1.5 在适当位置设有排污口，进水口和出水口以及冷热循环应有清晰的标志，标志不应标在可更换的部件上。
2.2 安全性能2.2.1 在电击防护方面，带辅助电加热的太阳能热水系统属于Ⅰ类，防水等级至少是IPX1。
2.2.2 安全泄压阀2.2.2.1封闭式太阳能热水系统中都应安装泄压阀，泄压阀能耐受传热工质，尺寸能释放最大热水流量或可能出现的最大蒸汽流量。
2.2.3 太阳能系统其余的安全性能应满足GB/T 25966-2010的要求。
2.3 搪瓷性能要求2.3.1 密封面上的瓷层，不能影响制品密封性能，且不存在受压爆瓷现象。
2.3.2 搪瓷内胆内侧不得有爆瓷、鳞爆、露金属、泡孔（针孔）、龟裂、泛沸痕等影响搪瓷内胆使用寿命的缺陷存在。
2.3.3 保护电流：内胆在搪瓷完成后的保护电流≤11mA。
游泳池方法(25米标准池)
第一章设计依据一、方案设计思想初期投资和后期费用最佳结合，采用太阳能加空气源热泵方案，太阳能系统用来提供游泳后的淋浴热水（空气源热泵辅助），空气源热泵系统用来补充每天游泳池内消耗的热水和散失的热量。
太阳能系统相应功能：太阳能在晴好天气为游泳人员提供游泳后的热水，根据甲方目前使用情况而定，此设计方案121.2.3.4.5.6.7.8.NY/T514-2002《家用太阳热水器储水箱》9.NY/T513-2002《家用太阳热水器电辅助热源》10、GB4272-92《设备及管道保温技术通则》11、GB4706.1-1998《家用和类似用途电器的安全通用要求》12、GB/T12936-1991《太阳能热利用术语》13、《游泳池及水上游乐池给水设计规程CECS14：2002》第二章工程设计方案及说明一、设计依据1、游泳池的补充水量选定一般按下表选取：（《游泳池和水上游乐池给水排水设计规程》CECS14:2002规定）2度选取28℃。
3、当地气象资料a.基础水温：18℃（春夏秋平均气温）b.地理位置：陕西西安c.太阳辐照量：依据国家建筑标准设计图集06SS128《太阳能集中热水系统选用与安装》中附录一:《主要城市各月设计用气象参数》中选用，参照西安地区（北纬34°16ˊ，东经108°57′）年辐照量资料如下：年日均辐照量为13.29MJ/㎡.d。
d.集热面积补偿比：依据国家建筑标准设计图集06SS128《太阳能集中热水系统选用与安装》中附录一:《主要城市太阳能集热面积补偿比》中选用，西安地区（北纬34°16ˊ，东经108°57′）倾斜面上的辐照量补偿比如下：根据上表统计数据，当地纬度倾斜面的年日均总辐照量为13.29MJ/㎡，根据图集中的集热面积的补偿比，30度倾斜面上的补偿比为92％，集热器倾斜面上的年日均总辐照量为13.29MJ/㎡×92%＝12.227MJ/㎡。
不锈钢水箱规格尺寸及特点
不锈钢水箱通常具有不生锈、重量轻、理想的力学构造、不渗漏、可任意组合，保温施工容易等特点，而且产品有着不同的规格尺寸，可以供大家选择。
本文给大家作出详细介绍。
规格及外型尺寸：
拼装基础图：
特点：
1、不生锈：选用进口食品级不锈钢，具有较高的耐腐性。
2、重量轻：采用冲压成型工艺，以较小材料消耗达到高强度的使用要求，重量是钢板水箱三分之一。
3、理想的力学构造：从力学角度双成水箱的凸出部分采用了球体。
4、不渗漏：独特的结构设计，全焊接现场结合。
强度高，密封性好，防止水质二次污染。
5、可任意组合，保温施工容易：用户可根据设计需要提出水箱的长、宽、高(标准板块为1m*1m、1m*0.5m、0.5m*0.5m)任意组合，安装现场无特殊要求,并可提供保温服务。
南京航城流体控制设备有限公司生产各种规格尺寸的不锈钢水箱产品，如有需要，可拨打电话进行详细咨询~。
阳台壁挂分体式太阳能安装和使用说明书—马良军工程
阳台壁挂式太阳能安装说明书第1页共13页目录●产品工作原理●产品结构与特点●产品技术性能、参数及规格●控制仪功能●产品使用方法●注意事项●系统的安装●常见故障及处理方法●维护保养第2页共13页产品工作原理系统结构原理图系统运行原理：●平板集热器通过选择性吸收涂层吸收太阳辐射，加热平板流道内的导热介质。
通过热虹吸原理，加热水箱里面的介质，最后通过储水箱内的换热结构进行导热介质——水热交换，从而提高储水箱内的水温。
●水箱自带保护措施，使用更安全放心，当储水箱内水压超过0.4Mpa时，安全阀将自动开启泻出水压，然后自动关闭，确保储水箱在安全压力下工作。
●光电互补，电加热水电分离，自带防干烧功能。
加热到设定温度自动断开电源，使用更安全●本系统采用自然循环，结构简单易懂，维护方便快捷。
●控制系统与水箱完美结合，傻瓜式操作，使用简单方便。
第3页共13页第4页共13页◆产品结构与特点平板阳台式热水系统是由：平板集热器、承压水箱以及循环管道构成，它能提供优质、便捷的生活热水，为您提供别人享受不到的高压热水。
平板阳台式系统特点●集热器与水箱完美分离，满足多种安装需求，实现太阳能与建筑的完美结合。
●平板集热器实现同等安装面积下，吸收涂层面积更大，输出功率更高。
●水箱承压设计，出水压力大，洗浴更舒适。
●搪瓷内胆，水质更干净，洗浴更放心。
●高压保护，水箱独特的换热设计,用水、集热完全分离，集热器不结垢。
●集热管路在寒冷地区可使用防冻工质，保护管道安全，适合任何地区使用。
●光电互补，水电分离加热管，保障全天热水使用，用水更安全。
●水箱采用整体聚氨酯高压发泡，更厚保温层，热水更持久。
●水箱安装在室内，使用寿命更长久。
●全金属流道集热器、循环管道，寿命更长，升温更快。
●★集热器不结垢，不炸管，接近零售后，使用简单方便。
●★超厚钢化玻璃，使用安全更放心第5页共13页产品技术性能、参数及规格1、命名标记含义第一部分第二部分第三部分第四部分第五部分表示水箱标称水量/标称采光面积/额定压力表示传热类型表示系统类型表示连接类型表示集热部件类型第一部分第二部分第三部分第四部分第五部分P ：平板Q ：全玻璃真空管B ：玻璃-金属真空管M ：闷晒B ：水在玻璃管内J ：水在金属管内R ：热管J ：紧凑式F ：分离M ：闷晒1：直接2：间接贮热水箱标称水量/标称采光面积/额定压力，L/m 2/MPa示例：P —J —F —2—100/1.88/0.40100L/1.88㎡/0.40Mpa 间接式分离式水在金属管平板第6页共13页2、技术参数及规格规格及水量配比表名称产品型号外形尺寸（长×宽×高）水箱容积总面积平板阳台式PJF2-100/1.88/0.42350×800×80100L 1.88m 2平板阳台式PJF2-80/1.88/0.42350×800×8080L1.88m2平板集热器技术参数产品型号总面积边框背板保温材料玻璃盖板外形尺寸PJF2-100/1.88/0.4 1.88m 2铝型材彩板岩棉钢化玻璃2350×800×80承压保温水箱技术参数表产品型号水容量外形尺寸内胆材料保温材料外壳材料安装方式工作压力PJF2-100/1.88/0.4100L Φ470*1154碳钢+搪瓷聚氨酯彩板壁挂0.4MpaPJF2-100/1.88/0.480L Φ470*956碳钢+搪瓷聚氨酯彩板壁挂0.4Mpa注：1.外形尺寸均以㎜为单位。
不锈钢水箱技术标准
泰禾•北京院子不锈钢焊接水箱技术标准一、工程概况本工程位于孙河北路以南，孙河组团三号路以西。
共计30栋楼，包括洋房1#、2#、4#、5#、10#楼，联排别墅6#～9#、11#～18#楼，合院别墅19#～26#楼，楼王别墅27#～29#楼，公租房3#楼，配套公建30#楼及1#地下车库工程。
除3#、27、28、29#楼地下3层外，其余均为地下2层地下室，地上分别为洋房6层，合院、联排及楼王别墅3层，配套公建2层。
本工程建筑面积为.02㎡（其中地上：64776.92㎡，地下：43752.10㎡），基础结构形式为梁板式筏形基础，主体结构形式为钢筋混凝土框架结构。
本工程中不锈钢焊接水箱分布在地下车库给水、中水及人防工程有关设备机房中。
二、标段划分本次设备招标分为一个标段，投标供应商必须对该标段内全部招标内容进行投标，不允许只对该标段的部分内容进行投标。
三、供货日期本次设备招标的供货周期为2014年5月20日分批全部到货。
最终供货日期以甲方与中标单位最终以双方合同约定为准，每拖延工期一天，罚款10000元。
四、设备清单表五、技术要求（一）、总则1、本次招标的材料为泰禾•北京院子项目不锈钢焊接水箱招标，包括水箱及配套部件的采购、安装、调试、验收和售后服务等。
本次招标只设一个标段，投标供应商必须对该标段内全部招标内容进行投标，不允许只对该标段的部分内容进行投标。
2、本技术文件只是对主要材料的一般性原则性规定，并不是详尽的技术要求，投标供应商有责任对设备设计符合技术规格书要求负责。
3、材料及其主要部件的原始产地需明确的标明在投标文件中，并附带原始产地的生产许可证和相关文件。
4、投标供应商应在投标前仔细的阅读技术文件，如发现有疑问、冲突或者技术问题，投标供应商应询问招标方。
5、投标供应商应仔细核对技术文件中每项条款的要求，并对每项条款一一实质性的回复，并填写技术偏差表。
6、投标供应商应对招标文件中涉及的知识产权负责，并保证不伤害招标方的利益。
阳台壁挂分体太阳能产品尺寸
☆产品主要部件介绍
☆产品规格一览表
1、维丽亚系列规格：水箱水箱
集热器
附图：
6、产品综合说明：
设计手册参照国家有关规范、产品说明书
所有工程材料均为经国家有关部门检验的合格产品。
●选用型号：澳华·维丽亚系列（自然循环）
●水箱容积：（ 80L、100L、120L卧式及立式）
●集热器：根据阳台尺寸采用单翼或双翼型集热器
●集热器颜色：可根据整个工程楼体主色调进行喷塑调色。
按照分体太阳能安装规范标准安装，在正常日照情况下，太阳能日生产热水平均温度如下：
3月——11月，上午9：00——下午4：30，平均升温速度约为5-7度/小时，日平均水温约为58-72度；12月——2月，上午9：30——下午3：30，平均升温速度约为4-5度/小时，日平均水温应为45-50度。
旋膜式大气除氧器及水箱规格参数与设计、制造、供货技术要求与规范
旋膜式大气除氧器及水箱规格参数与设计、制造、供货技术要求与规范1、旋膜式大气除氧器及水箱规格参数：⑴、型式：旋膜式。
⑵、除氧器：立式。
⑶、水箱：卧式。
⑷、型号：⑸、除氧器：出力120t/h。
⑹、水箱：有效容积50m3。
⑺、设计压力：MPa(g)；⑻、工作压力：0.02MPa(g)；⑼、给水温度：启动阶段25℃，正常运行阶段60～75℃。
⑽、设计温度：⑾、除氧器设计温度：℃；工作温度：104℃。
⑿、除氧水箱设计温度：℃；工作温度：104℃。
⒀、除氧器设计出力（保证值）：120t/h。
⒁、运行方式：定压。
⒂、PH值：9.2～9.6。
⒃、给水箱支承数量：2。
⒄、除氧器安全阀型式、单个出力、台数：1个全启式。
⒅、给水箱安全阀型式、单个出力、台数：1个全启式。
2、技术要求：2.1设备说明。
2.1.1除氧器功能：除氧器是将除盐水或凝结水经过旋膜管和加热蒸汽进行充分的混合，使水加热到除氧器运行压力下的饱和温度，除去除盐水或凝结水中的不溶解氧或其它不凝结气体，达到所要求的水质。
2.1.2除氧器的额定出力不低于余热锅炉最大连续蒸发量运行时所需最大给水消耗量。
2.1.3除氧水箱的贮水量是指除氧水箱正常水位至水箱出水管顶部之间的水容积。
2.1.4对应于除氧器额定出力和饱和温度下，除氧水箱的出水管管径的最高流速＜2m/s。
2.1.5除氧水箱的设计能承受所有运行情况下可能出现的荷载最不利组合。
设计中至少包括：（1）内压力。
（2）外压力。
（3）壳体重量、附件重量、保温材料重量、检修平台扶梯重量和检修平台上的载荷。
（4）充水重量。
（5）安全阀开启时的反作用力和力矩。
（6）外部管道系统传给接管座的作用力和力矩。
（7）地震荷载。
2.1.6设备的接口能承受从外部管道传来的反作用力和力矩，并假定合成力和力矩同时作用。
2.1.7如果投标方设备只能承受指定的接口受力要求，投标方说明每个设备接口上所能承受的力和力矩并提交招标方审定。
2.1.8设置安全阀，防止任何汽源引起除氧器及其水箱超压。
水箱保温工艺施工标准
水箱保温层施工工艺标准1 范围本工艺标准适用于各种水箱采用板状保温材料做保温层的工程施工。
2施工准备2.1 材料及要求：2.1.1 材料的密度、导热系数、强度等技术性能必须符合设计要求和施工及验收规范的规定，应有试验资料，产品应有出厂合格证，厚度、规格应一致外形应整齐，应有试验资料。
2.1.2 材料：2.1.2.1 面层材料：0.5mm厚的镀锌板或0.8mm厚的铝板，本次实例采用厚0.5mm、宽1m 的镀锌板。
2.1.2.2 板状保温材料：岩棉、聚苯乙烯、挤塑板、聚氨酯板、玻璃棉卷毡等，本次实例采用5mm厚的岩棉。
2.2 主要机具：2.2.1 机动机具：手枪钻，φ4.2的钻头。
2.2.2 工具：压槽机、卷尺、水平尺、铁皮剪、老虎钳、麻绳、接线板、脚手架等。
2.3 作业条件：2.3.1 水箱设备加工完成后，经检查验收合格，方可铺设保温材料。
2.3.2 在水箱铺设保温层前应先将表面清扫干净，且要求干燥、平整，不得有污迹、灰尘、油污等缺陷。
2.3.3 面层材料必须干净、整洁，不得有划痕、污迹、破损等缺陷；不合格的面层材料不得用于工程。
2.3.4 板状保温材料运输、存放应注意保护，保证板状保温材料的干燥、整齐、清洁，防止损坏和受潮。
2.4外部情况：水箱规格Ø1.5m×2m，水箱预留的支撑条只需要筒体底部的一圈，用角铁焊接筒体与支撑条；桶壁上可以不焊铁丝，若焊铁丝则间距30-50cm焊接一根，保证铁丝的长度比保温岩棉层总厚度多5cm。
3 操作工艺3.1 工艺流程：水箱表面清理→缠绕伴热带→水箱桶壁保温岩棉固定→水箱桶壁镀锌板面层下料→水箱桶壁镀锌板面层压槽→水箱桶壁镀锌板面层固定、修整→水箱桶顶保温层制作3.2 水箱表面清理：加工完成的水箱经过检验合格后，将其表面的杂物、灰尘清理干净以保证后续工作的的进行。
3.3、缠绕伴热带：伴热带在进、出水口留一定长度以便管道的保温，本次采用总长度60m的伴热带，进、出水口分别预留8m、12m。
空气能技术参数
空气能技术参数————————————————————————————————作者：————————————————————————————————日期：1附件一一、货物需求表及主要技术参数要求序号设备名称型号规格及主要技术参数、性能要求数量备注1 空气源热泵热水器1、热泵机组必须具有防腐、防冻、除垢、自动除霜功能。
2、压缩机采用谷轮、大金、三洋、丹佛斯压缩机。
3、单台制热量不小于36KW，能效比4.0以上。
4台2 空气源支架混凝土、国标10#槽钢，防腐处理，配套减震措施1项3 25吨保温水箱（不锈钢）1、不锈钢保温水箱为方形，高度不超过2m。
2、水箱内胆底板采用2.0mm厚SUS304制作，内胆下侧板采用1.5mm厚SUS304制作，内胆上侧板采用1.0mm厚SUS304制作，内胆顶板采用1.0厚SUS304制作，外壳采用1.0mm厚不锈钢水箱。
3、水箱保温材料为聚氨脂材料厚度50mm，24小时内温降小于3℃。
4、带内外爬梯，设置排气孔，排污孔。
5、水箱水位可任意设定，有水位显示。
1台4 水箱基础整个水箱基础制作由投标方根据屋面设计的承载能力确定1项5 综合控制系统综合控制系统全自动控制，无专人看管，兼顾手动功能。
1套电器元件为著名品牌6 配电柜含空开等，满足实际需要1个电器元件为著名品牌7 热水供水增压泵流量：18m³/h扬程： 20m配套减震措施2台德国威乐8 加热循环泵流量： 13m³/h扬程： 7.5m配套减震措施4台德国威乐9 电磁阀国标，精制全铜，所选规格型号满足供水需求2个10 Y型过滤器国标，精制全铜，所选规格型号满足供水需求5个11 止回阀国标，精制全铜，所选规格型号满足供水需求2个12 闸阀国标，精制全铜，所选规格型号满足供水需求12个13 PPR管道及管件国标，含冷、热水输送及回水管道, PPR水管、管件所选规格型号满足供水需求,安装做到横平、竖直、美观耐用1宗14 管道保温材料橡塑保温材料厚30mm, 0.3mm铝板外包，行业标准，保温良好，安装牢固，1宗15 电缆线、信号国标3*25+1*16动力电缆、铜芯，信号线、线管按实1宗线、线管际要求配置16 管道支架及配件国标热镀锌角钢，行业标准，防腐处理1批17 防雷材料10mm铁元及控制器防雷等，根据建筑的避雷情况及设备安装布置确定，焊接处进行防腐处理1项18 辅材焊条，电工胶布，生料带，油漆，麻丝等1批19 其它安装、运输、吊装、调试及投标方根据设计需要补充1项二、其它技术要求1、热水系统为两栋公寓楼学生的热水淋浴，每天最大用水量须按照25吨设计。
膨胀水箱选型
膨胀水箱
开式高位 膨胀水箱
适用于中 小型低温 水供暖系 统，膨胀 水箱规格 见下表， 构造见国 标图。
型号
方形
公称面积（m³）
有效容积 外形尺寸（mm）
（m³） 长
宽
高
1
0.5 0.61
900
900
2
0.5 0.63 1200
700
3
1 1.15 1100 1100
4
1
1.2 1400
900
5
2 2.27 1800 1200
5.2 1800 2200
5.2 2000 1800
6
2 2.06 1400 1400
7
3 3.05 2000 1400
8
3
3.2 1600 1600
9
4 4.32 2000 1600
10
4 4.37 1800 1800
11
5 5.18 2400 1600
12
5 5.35 2200 1800
13
14
15
16
圆形
公称容积
（m³）
900
0.3
900
0.3
1100
0.5
1100
0.5
1200
0.8
1200
0.8
1400
1
1400
1
1500
2
1500
2
1500
3
1500
3
4
4
5
5
膨胀水 箱设计 安装要 点
膨胀水箱 安装位 置，应考 虑防止水 箱内水的 冻结，若 水箱安装 在非供暖 房间内 时，应考 虑保温。
膨胀水箱估算
膨胀水箱的容积计算膨胀水箱型式的分类：开式和闭式开式：密闭板式；隔膜式；球胆式；水泵定压补水一体式。
从箱内压力变化考虑：膨胀水箱又可分为定压式和变压式两种。
1. 闭式膨胀水箱容积计算：Vt=V sPP vv T 2112131-∆--αV t —膨胀水箱容积；m 3V s —系统水容积，m 3v 1 —低温时水的比容，m 3/Kg; v 2 —高温时水的比容，m 3/Kgα—线性膨胀系数；钢为11.7×106-c︒-1铜为17.1×106-c︒-1△ T —水系统中最大温差：℃（一般为5）P 1—低温时水压力，KPaP2—高温时水压力，KPaP 1；P2的确定：P 1=箱体静压头+系统顶部的最小压力值P2=运行时最高压力2.开式膨胀水箱容积计算方法：V p=α△t V sV p---膨胀水箱有效容积，m3α---水的体积膨胀系数，α=0.0006,1/℃△t---系统内最大水温变化值，℃V s---系统内的水容量，m3，即系统中管道和设备内总容水量水系统中总容量（L/m2空调面积）注意单位变换！应把L换成m3。
水箱容积计算当95-70°C供暖系统 V=0.031Vc当110-70°C供暖系统 V=0.038Vc当130-70°C供暖系统 V=0。
043Vc式中V——膨胀水箱的有效容积（即相当于检查管到溢流管之间高度的容积），L；Vc——系统内的水容量，L。
膨胀水箱选用开式高位膨胀水箱适用于中小型低温水供暖系统，膨胀水箱规格见下表，构造见国标图。
膨胀水箱设计安装要点膨胀水箱安装位置，应考虑防止水箱内水的冻结，若水箱安装在非供暖房间内时，应考虑保温。
膨胀管在重力循环系统时接在供水总立管的顶端；在机械循环系统时接至系统定压点，一般接至水泵入口前，循环管接至系统定压点前的水平回水干管上，该点与定压点之间，应保持不小于1.5-3m的距离。
∙膨胀管、溢水管和循环管上严禁安装阀门，而排水管和信号管上应设置阀门。
搪瓷承压储热水箱技术规格标准-10.9
搪瓷承压储热水箱技术规格标准江苏迈能高科技有限公司一、阳台壁挂自然循环：立式壁挂全夹套水箱阳台壁挂自然循环：卧式壁挂全夹套水箱迈能授权书认准迈能PICC标志三、集中供热分户储热系统水箱选型：立式壁挂搪瓷盘管水箱水箱选型：卧式壁挂搪瓷盘管水箱卧式壁挂波纹胆水箱1、水箱的制作要求符合标准GB/T28746-2012《家用太阳能热水系统储水箱技术要求》、QB/T 2590-2003《储水式热水器搪瓷制件》所涉及的相关规定，电器部分符合GB/T 25966-2010《带电辅助能源的家用太阳能热水系统技术条件》、GB 4706.1-1998 《家用和类似用途电器的安全第一部分：通用要求要求》、GB 4706.12-2006 《家用和类似用途电器的安全：储水式热水器的特殊要求》；2、镁棒安装时不得与温度传感器盲管捆绑在一起，应相对独立，固定牢固，不论立式或卧式运输过程中均不能松动、损坏镁棒或温度传感器盲管。
3、所有进出水嘴内壁必须有搪瓷防腐或者有防护内壁腐蚀的结构和装置，水嘴外表面洁净干燥无锈迹；4、外端盖采用0.5mm厚镀锌板材料制作，外表面进行喷塑处理，喷涂颜色与外壳材料保持一致，具体外形尺寸参考图纸，颜色以实物确认为准；5、水箱接电加热端外端盖为复合型端盖，端盖中间位置有可拆卸小端盖，在维修电加热或更换镁棒时不得影响管道连接；6、室内机外壳材料为彩涂板，厚度为0.5mm,室外机外壳及端盖材料需具有防紫外线、长时间防老化，具体尺寸见商定图纸；7、水箱内胆各接口对应外壳口同心度小于φ4mm；8、内胆内部水管为不锈钢SUS304，钢制盘管外壁搪瓷处理，具体外形见商定图纸；9、外罩的电器盒材料为ABS，阻燃等级为UL94V－0；10、水箱挂件，要求强度高，能承受水箱加水后的重量，颜色与桶身基本一致，抗紫外线，具体尺寸见商定图纸；11、水箱包装箱材质K=K瓦楞纸，立式包装，箱内上下垫固定泡沫，箱外下部垫衬板；12、甲方提供储水箱技术标签、产品说明书、合格证、外包装箱的印制格式及要求，由乙方负责制作并按要求粘贴于储水箱或作为随机资料；13、水箱整机质保5年，在质保期内水箱内胆及其夹套层不得出现锈蚀、用水浑浊、管口滴黄水、内胆穿孔等现象；电加热器及其控制、显示装置保质1年，功能完好；外壳不得出现锈蚀、脱漆等严重外观问题；14、水箱内胆要求最高承受水温为99℃；15、水箱单向压力安全阀开启压力为0.7MPa—0.8MPa；16、阳台壁挂水箱的夹套层极限耐压为0.15MPa；附件217、在连接真空管太阳能系统时，循环管路系统需要安装泄压装置；18、在安装或测试系统时，严禁在水箱未注满水前连接系统；19、配件含在价格中的按甲方要求配备，乙方确保配件质量；20、水箱内胆上要求有乙方公司永久性标志，乙方的出厂检验报告（包括内胆水检、电器安全检测）可根据甲方要求发送给甲方或作为随机资料；21、按照QB/T2590-2003标准测试水箱保护电流，测得计算值需≤22.5mA/m2；22、疲劳试验：最高0.7MPa的试验压力，16万次脉冲试验后，加热管和容器焊缝无渗漏，容器无明显变形；23、内胆需配置镁棒，需符合GB/T17731-2009标准要求；24、未尽技术要求，通过双方协商后解决。
