常见换热器简介
换热器简介
四、其他形式换热器
• 此外为了增大传热面积、强化传热、减少压降等 目的，还有以下几种形式换热器： • 1、折流杆换热器 • 型号表示方法为RCBOS • 特点：壳程流体由错流变成顺流，壳程流体流动 阻力大幅下降，一般为弓形板管束阻力的 1/7~1/10，因此可以提高流速，一般可以提高到 弓形板换热器的2~3倍；在等压力降下，折流杆 换热器比单弓形板换热器管外膜传热系数提高1.5 倍以上。
主要几何参数
• 型号的表示方法为AEM或BEM • 换热管长度有1.5m、2m、3m、4.5m、6m、 9m几种 • 常见的换热管外径有19mm、25mm和32mm • 管程数有1管程、2管程、4管程、6管程几 种
三、U形管式换热器
• U形管换热器是管壳式换热器的一种形式， U形 管换热器系列标准为JB/T4717-92 • 引用标准为GB151《钢制管壳式换热器》 • 压力等级分为1.0MPa、1.6MPa、2.5MPa、 4.0MPa、6.4MPa • 折流板间距有150mm、200mm、250mm、 300mm、350mm、450mm。 • 型号的表示方法为BIU • 管束长度有3m和6m两种 • 常见的换热管外径有19mm、25mm • 管程数有2管程、4管程
主要几何参数
• 例如BES600-2.5-85-6/25-4Ⅱ • B：指管箱形式为封头管箱。此外还有A是指管箱形式为平盖管箱（只 允许使用公称直径在800以下的换热器）。 • E：指壳体形式为单壳体（换热器或冷凝器）此外还有J是指无隔板分 流壳体（或冷凝器壳体） • S：钩圈式浮头 • 600：公称直径为600mm • 2.5：公称压力为2.5MPa • 85：公称换热面积为85m2 • 6：换热管长度为6m。换热管长有3m、4.5m、6m、9m几种 • 25：换热管外径为25mm。常见的有19mm和25mm • 4：管程数为4。管程数有2管程、4管程、6管程、8管程几种 • Ⅱ：换热管级别为普通级冷拔换热管。此外还有Ⅰ是指换热管为较高 级冷拔换热管。
换热设备种类及应用情况

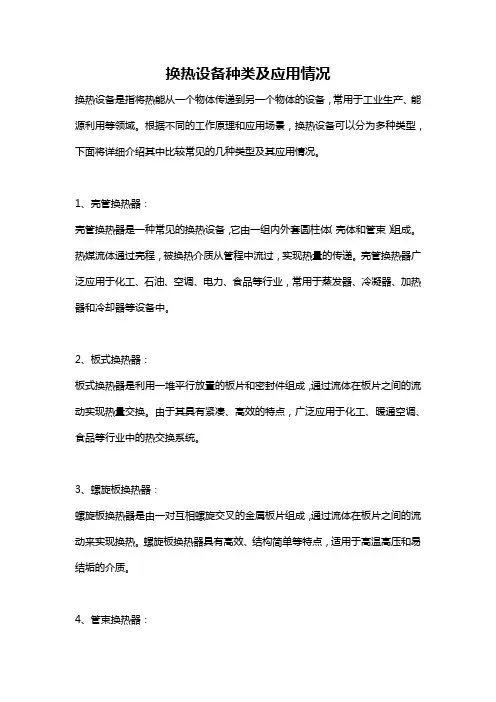

换热设备种类及应用情况换热设备是指将热能从一个物体传递到另一个物体的设备，常用于工业生产、能源利用等领域。
根据不同的工作原理和应用场景，换热设备可以分为多种类型，下面将详细介绍其中比较常见的几种类型及其应用情况。
1、壳管换热器：壳管换热器是一种常见的换热设备，它由一组内外套圆柱体（壳体和管束）组成。
热媒流体通过壳程，被换热介质从管程中流过，实现热量的传递。
壳管换热器广泛应用于化工、石油、空调、电力、食品等行业，常用于蒸发器、冷凝器、加热器和冷却器等设备中。
2、板式换热器：板式换热器是利用一堆平行放置的板片和密封件组成，通过流体在板片之间的流动实现热量交换。
由于其具有紧凑、高效的特点，广泛应用于化工、暖通空调、食品等行业中的热交换系统。
3、螺旋板换热器：螺旋板换热器是由一对互相螺旋交叉的金属板片组成，通过流体在板片之间的流动来实现换热。
螺旋板换热器具有高效、结构简单等特点，适用于高温高压和易结垢的介质。
4、管束换热器：管束换热器是由管束和壳体组成的，通过热交换介质在管壳之间流动来实现热量交换。
它在化工、食品、制药等行业中广泛应用，常见于蒸馏、冷凝、换热等工艺中。
5、空气冷却器：空气冷却器是通过将热介质与空气进行直接接触换热以实现散热的设备。
它广泛应用于汽车制造、发电、空调等领域中，常见于汽车散热器、工业冷却塔等设备中。
6、气体换热器：气体换热器是用于气体之间或气体与流体之间进行热量传递的设备。
它广泛应用于化工、石油、空调等行业中，常见于石油加热炉、工业炉和空调设备中。
7、换热器在日常生活中的应用：除了工业领域，换热器在日常生活中也有广泛应用。
例如，家用燃气热水器就是一种热水换热器，通过燃烧燃气来加热水，并通过换热器将热能传递给水，从而提供热水供应。
另外，冰箱中的制冷循环系统中也包括了换热器，通过换热器将室内的热量传递给制冷剂，从而实现冷冻。
总结而言，换热设备的种类繁多，根据不同的工作原理和应用场景可以选择合适的换热设备，如壳管换热器、板式换热器、螺旋板换热器、管束换热器、空气冷却器和气体换热器等。
换热器分类和特点
换热器分类和特点
1. 板式换热器啊，那可是换热器家族里的小巧精灵！就像你家里那精致的小摆件，体积不大但功能强大。
你看，在一些需要紧凑空间的地方，它就能大显身手啦！比如说小型的暖通系统。
2. 管式换热器，这可是个厉害的家伙！像个大力士一样，能承受很大的压力和温度呢！大型化工厂不就经常用它嘛，那可真是稳定运行的保障啊！
3. 翅片管式换热器，哎呀呀，就像是给换热器穿上了超级保暖的羽绒服！加大了换热面积呢。
汽车的散热器不就是用它来保证汽车不“发烧”嘛！
4. 螺旋板式换热器，这多特别呀，像一条盘旋的巨龙！弯曲的设计让它在一些特殊工况下表现超棒的哟，想想那些不走寻常路的工业流程就懂啦！
5. 板翅式换热器，嘿，这就是个结合体呀！兼具了板式和翅片式的优点呢，难道不是很牛？航天领域用它来保障设备的正常运行，厉害吧！
6. 沉浸式换热器，哇哦，就像人泡在温泉里一样，那是全方位的接触换热呀！在一些需要简单直接换热的场合，它可不会让人失望，好比家用的热水器啊。
7. 喷淋式换热器，你想想，就像给换热器冲了个舒服的热水澡！让换热更加高效快速。
食品加工行业很多就靠它来保持温度呢！
8. 蓄热式换热器，这可是个能“存能量”的宝贝呀！就好像你存钱一样，把热量存起来等需要的时候再用。
钢铁厂的余热回收不就常用它嘛。
9. 混合式换热器，那真的是各种方式都来一点呀，超级灵活的呢！像个多面手一样。
在一些复杂的工艺中，它能自如应对，多厉害呀！
总之呀，换热器的种类这么多，各有各的特点和用处，我们可真得好好了解它们，才能让它们在合适的地方发挥最大的作用呀！。
常见换热器的种类及特点
常见换热器的种类及特点换热器是将热量从一个物质传递到另一个物质的设备，常见的换热器种类包括壳管式换热器、板式换热器、螺旋板式换热器、换热管束和换热器组件等。
每种换热器都有其独特的特点和适用场景。
1. 壳管式换热器壳管式换热器是最常见的一种换热器，由一个外壳和多个内置管子组成。
热传导通过管壁实现，热量从热源通过管内流体流向冷却介质。
壳管式换热器具有结构简单、适用性广、换热效率高的特点。
常见的壳管式换热器有固定式和浮动式两种，固定式适用于高温高压场合，浮动式适用于温差较大的情况。
2. 板式换热器板式换热器由多个金属板组成，热传导通过板之间的薄层流体实现。
板式换热器具有体积小、传热效率高、清洗方便等特点。
板式换热器适用于低温低压场合，如冷却水、空调系统等。
3. 螺旋板式换热器螺旋板式换热器是将螺旋板组装在两个端盖上形成的，通过螺旋板的旋转实现热传导。
螺旋板式换热器具有体积小、传热效率高、清洗方便等特点。
螺旋板式换热器适用于高温高压场合。
4. 换热管束换热管束是将多根直径较小的管子束缚在一起，通过管壁实现热传导。
换热管束具有结构紧凑、传热效率高、适用性广的特点。
换热管束适用于高温高压场合。
5. 换热器组件换热器组件是由多个换热器组成的系统，可以根据不同的需求组合和调整。
换热器组件具有灵活性高、适应性强的特点。
换热器组件适用于需要灵活配置和调整的场合。
以上是常见的换热器种类及其特点。
根据不同的工作条件和需求，选择适合的换热器可以提高换热效率，降低能耗，实现更加有效的热量传递。
换热器类型介绍及设计案例
换热器类型介绍及设计案例换热器（Heat exchanger）是一种用于热的传递设备，用于将热量从一个介质传递到另一个介质，而不会将两者混合在一起。
换热器在工业、建筑和家庭中被广泛应用，用于加热、冷却和空调等领域。
本文将介绍一些常见的换热器类型，并提供一些设计案例。
一、直接换热器（Direct Heat Exchanger）直接换热器是最常见的一种换热器类型，也称为热交换管或管式热交换器。
它由一根或多根管道组成，其中一个介质通过管道，将热量传递给另一个介质。
直接换热器广泛应用于石化、化学、食品加工和供暖等领域。
设计案例：工业热水锅炉工业热水锅炉是一种直接换热器，用于生产和供应热水。
它由一个燃烧室和一个热水管道组成。
燃烧室中燃烧燃料产生的热量通过管道传递给流经其中的水，将水加热到所需温度。
二、间接换热器（Indirect Heat Exchanger）间接换热器是通过壁面传递热量的一种换热器类型。
在这种换热器中，两个介质分别通过不同的通道流动，通过壁面传递热量。
间接换热器广泛应用于电站、化工和冶金等领域。
设计案例：蒸汽凝结器蒸汽凝结器是一种间接换热器，用于电站中的蒸汽循环系统。
蒸汽在蒸汽轮机中通过传递热量产生功率，然后进入蒸汽凝结器，通过与冷却介质在壁面之间的传热，将蒸汽冷却成水，并回流到锅炉再次循环使用。
三、板式换热器（Plate Heat Exchanger）板式换热器是一种利用金属板堆叠组成的换热器，将热量传递给另一个介质。
板式换热器的设计紧凑、效率高，广泛应用于食品、制药、化工和制冷等领域。
设计案例：蒸气冷凝器蒸气冷凝器是一种板式换热器，被广泛应用于制冷和空调系统中。
蒸发器中的制冷剂通过板式换热器中的金属板与冷却剂传热，将制冷剂中的热量传递给冷却剂，使制冷剂冷却并凝结为液体。
四、空气换热器（Air Heat Exchanger）空气换热器主要用于传递空气中的热量。
它将热空气和冷空气通过不同的通道流动，并通过壁面传递热量。
十一种换热器工作原理和特点图文讲解
十一种换热器工作原理和特点图文讲解一、换热器1、U形管式换热器每根管子都弯成U形，固定在同一侧管板上，每根管可以自由伸缩，也是为了消除热应力。
性能特点：（1）优点此类换热器的特点是管束可以自由伸缩，不会因管壳之间的温差而产生热应力，热补偿性能好；管程为双管程，流程较长，流速较高，传热性能较好；承压能力强；管束可从壳体内抽出，便于检修和清洗，且结构简单，造价便宜。
（2）缺点是管内清洗不便，管束中间部分的管子难以更换，又因最内层管子弯曲半径不能太小，在管板中心部分布管不紧凑，所以管子数不能太多，且管束中心部分存在间隙，使壳程流体易于短路而影响壳程换热。
此外，为了弥补弯管后管壁的减薄，直管部分需用壁较厚的管子。
这就影响了它的使用场合，仅宜用于管壳壁温相差较大，或壳程介质易结垢而管程介质清洁及不易结垢，高温、高压、腐蚀性强的情形。
2、沉浸式蛇管换热器沉浸式蛇管换热器以蛇形管作为传热元件的换热器，是间壁式换热器种类之一。
根据管外流体冷却方式的不同，蛇管式换热器又分为沉浸式和喷淋式。
（1）优点这是一种古老的换热设备。
它结构简单，制造、安装、清洗和维修方便，便于防腐，能承受高压，价格低廉，又特别适用于高压流体的冷却、冷凝，所以现代仍得到广泛应用。
（2）缺点由于容器体积比管子的体积大得多、笨重、单位传热面积金属耗量多，因此管外流体的表面传热系数较小。
为提高传热系数，容器内可安装搅拌器。
3、列管式换热器冷流体走管内，热流体经折流板走管外，冷、热流体通过间壁换热。
性能特点：列管式换热器的结构比较简单、紧凑、造价便宜，但管外不能机械清洗。
此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。
通常在管外装置一系列垂直于管束的挡板。
同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。
因此，当管壁与壳壁温差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以至管子扭弯或使管子从管板上松脱，甚至毁坏换热器。
换热器的种类及应用
换热器的种类及应用换热器是一种用于传热的设备，广泛应用于化工、电力、冶金、石油等行业。
根据传热方式和工作原理的不同，换热器可以分为多种类型。
1. 管壳式换热器：管壳式换热器是最常见的换热器之一。
它由管束和外壳组成，热媒通过管束流动，被换热的物质则在外壳中流动，通过管壳内外流体的对流和传导传热，实现换热过程。
管壳式换热器广泛应用于化工、冶金等行业的蒸发、冷凝、汽化、加热等工艺中。
2. 板式换热器：板式换热器采用多层波纹板组成，通过多个波纹板的叠加形成通道，在通道内实现换热。
板式换热器具有换热效率高、紧凑、易于清洗等优点，被广泛应用于空调、制冷、化工、食品加工等领域。
3. 管束式换热器：管束式换热器由多根平行布置的管子组成，通过管子内的热媒与外壳中的被换热物质进行换热。
管束式换热器适用于高温、高压、粘稠液体的换热过程，常用于石油、化工等行业。
4. 螺旋板换热器：螺旋板换热器采用螺旋板作为热传输面，通过螺旋板的内外壁形成两个流通通道，通过流体在螺旋板内外壁之间交替流动，实现换热。
螺旋板换热器具有高换热效率、低压降等优点，广泛应用于化工、制药等行业。
5. 空气冷却器：空气冷却器以空气作为冷却介质，通过与被冷却物质接触，将被冷却物质的热量传递给空气，使其冷却。
空气冷却器广泛应用于电力、化工等行业中的冷却系统，如发电厂中的冷却塔、汽车发动机中的散热器等。
6. 管式加热器：管式加热器是一种通过将热媒加热后传递给被加热物质，实现加热的设备。
管式加热器应用于化工、电力等行业中需要对物质进行加热的工艺中，如石油精制中的加热炉、电站中的锅炉等。
总之，换热器可以根据不同的换热原理和应用场景，分为管壳式换热器、板式换热器、管束式换热器、螺旋板换热器、空气冷却器和管式加热器等多种类型。
这些换热器在不同的工业领域中发挥着重要作用，提高了能源利用效率，降低了设备运行成本，促进了工业生产的发展。
换热器简介
、换热器的类型一二、列管换热器基本型式三、新型换热器四、各种间壁式换热器的比较和传热的强化途径1、管式换热器1）沉浸式换热器这种换热器是将金属管弯绕成各种与容器相适应的形状（多盘成蛇形，常称蛇管），并沉浸在容器内的液体中。
蛇管内、外的两种流体进行热量交换。
几种常见的蛇管形式如图所示。
优点：结构简单、价格低廉，能承受高压，可用耐腐蚀材料制造缺点：容器内液体湍动程度低，管外对流传热系数小。
2）喷淋式换热器喷淋式换热器也为蛇管式换热器，多用作冷却器。
这种换热器是将蛇管成行地固定在钢架上，热流体在管内流动，自最下管进入，由最上管流出。
冷水由最上面的淋水管流下，均匀地分布在蛇管上，并沿其两侧逐排流经下面的管子表面，最后流入水槽而排出，冷水在各排管表面上流过时，与管内流体进行热交换。
这种换热器的管外形成一层湍动程度较高的液膜，因而管外对流传热系数较大。
另外，喷淋式换热器常放置在室外空气流通处，冷却水在空气中汽化时也带走一部分热量，提高了冷却效果。
因此，和沉浸式相比，喷淋式换热器的传热效果要好得多。
同时它还便于检修和清洗等优点。
其缺点是喷淋不易均匀。
3）套管式换热器套管式换热器是由大小不同的直管制成的同心套管，并由U型弯头连接而成。
每一段套管称为一程，每程有效长度约为4~6m，若管子过长，管中间会向下弯曲。
在套管式换热器中，一种流体走管内，另一种流体走环隙适当选择两管的管径，两流体均可得到较高的流速，且两流体可以为逆流，对传热有利。
另外，套管式换热器构造较简单，能耐高压，传热面积可根据需要增减，应用方便缺点：管间接头多，易泄露，占地较大，单位传热面消耗的金属量大。
因此它较适用于流量不大，所需传热面积不多而要求压强较高的场合。
4）列管式换热器优点：单位体积所具有的传热面积大，结构紧凑、紧固传热效果好。
能用多种材料制造，故适用性较强，操作弹性较大，尤其在高温、高压和大型装置中多采用列管式换热器。
在列管式换热器中，由于管内外流体温度不同，管束和壳体的温度也不同，因此它们的热膨胀程度也有差别。
换热器
1）浮头式换热器
浮头式换热器两端的管板，一端不与壳体相连，该端称浮头。管子受热时，管束连同浮头可以沿轴向自由伸缩，完全消除了温差应力。
新型浮头式换热器浮头端结构，它包括圆筒、外头盖侧法兰、浮头管板、钩圈、浮头盖、外头盖及丝孔、钢圈等组成，其特征是：在外头盖侧法兰内侧面设凹型或梯型密封面，并在靠近密封面外侧钻孔并套丝或焊设多个螺杆均布，浮头处取消钩圈及相关零部件，浮头管板密封槽为原凹型槽并另在同一端面开一个以该管板中心为圆心，半径稍大于管束外径的梯型凹槽，且管板分程凹槽只与梯型凹槽相连通，而不与
结构：壳体、管束、管板、折流挡板和封头。 一种流体在管内流动，其行程称为管程；另一种流体在管外流动，其行程称为壳程。管束的壁面即为传热面。
列管式换热器，按材质分为碳钢列管式换热器，不锈钢列管式换热器和碳钢与不锈钢混合列管式换热器三种，按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程，传热面积1～500m2，可根据用户需要定制。在进行换热时，一种流体由封头的连结管处进入，在管流动，从封头另一端的出口管流出，这称之管程；另-种流体由壳体的接管进入，从壳体上的另一接管处流出，这称为壳程。
换热器作为传热设备被广泛用于耗能用量大的领域。随着节能技术的飞速发展，换热器的种类越来越多。适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：
1、换热器按传热原理可分为：
1）间壁式换热器
间壁式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。因此又称表面式换热器，这类换热器应用最广。间壁式换热器根据传热面的结构不同可分为管式、板面式和其他型式。
换热器型号
换热器型号1. 引言换热器是工业生产过程中常用的设备之一，用于传递热量，实现冷却或加热的作用。
在选择换热器时，型号的选择是一个关键因素。
本文将介绍换热器型号的主要分类和常见的型号选取方法。
2. 换热器型号的分类根据换热器的工作原理和结构特点，换热器的型号可以划分为以下几类：2.1 管壳式换热器管壳式换热器是一种常见的换热器类型，由壳体、管束和管板组成。
根据传热介质的流动方式，管壳式换热器可细分为平行流、逆流和交叉流三种类型。
2.2 板式换热器板式换热器是一种以金属板作为传热介质的换热装置，其结构紧凑、传热效率高，常用于液体之间的换热。
2.3 风冷式换热器风冷式换热器利用大气气流对传热介质进行冷却，结构简单、适用于没有水源的环境。
2.4 水冷式换热器水冷式换热器通过水的循环来实现热量的传递，常用于冷却要求较高的设备。
3. 常见的换热器型号选取方法在选择换热器型号时，需要综合考虑以下几个因素：3.1 传热效率换热器的传热效率是一个重要的指标，需要根据实际应用需求选择合适的型号。
传热效率越高，换热器的性能就越好。
3.2 流体压降流体压降是流体通过换热器时所产生的压力损失，需要根据系统的压力要求选择合适的型号。
通常情况下，流体压降越小，换热器的性能越好，但也要考虑设备的实际工作压力。
3.3 流量需求根据需要冷却或加热的流体流量来选择合适的型号，确保满足流量要求。
3.4 工作介质工作介质的性质会影响对换热器的选型。
不同的介质对换热器的材质要求不同，例如腐蚀性介质需要使用耐腐蚀材料制作的换热器。
3.5 安装空间根据实际的安装空间来选择合适的型号，确保换热器能够有效地安装在工程中。
4. 结论换热器的型号选择是确保换热器正常运行的关键因素。
根据实际需要，选择适合的换热器型号，可以提高系统的效率、降低能耗。
在选择过程中，需要综合考虑传热效率、流体压降、流量需求、工作介质和安装空间等因素，并根据实际情况进行合理的选取。
换热器介绍
3.3 填函式换热器 填函式换热器的浮头与壳体间采用填料函进行密封和热补偿。
填函式换热器 优点：结构简单，造价较浮头式低。检修、清洗容易，填函处的泄漏能及时发现。 缺点：壳程受到填料密封的限制，不能承受过高的压力和温度。且壳程内介质有外漏的可能，壳 程内不宜处理易挥发、易燃、易爆、有毒的介质。 为减少管束与壳体之间的环隙，可采用滑动式管板结构。
胀接长度取（1）两倍换热管外径；（2）50mm；（3）管板厚度减3mm三者中的最小值。
胀管前后的示意图
管板孔内开环形槽
2、焊接（Welding）
管子与管板间采用焊接连接
优点：连接结构简单、适用范围广；管板的加工 要求低、生产过程简单、生产效率高；管子与管 板选材要求简化、管端不须退火；在压力不高的 场合可使用较薄的管板。
3.1 固定管板式换热器
固定管板式换热器分为刚性结构的固定管板式和带膨胀节的固定管板式两种。换热器壳体和管束 通过两端的管板刚性地连在一起。
固定管板式换热器
带膨胀节的固定管板式换热器
优点：换热器结构简单、造价低，每根管子都能单独更换，管内便于清洗 缺点：管外清洗困难，管壳间有温差应力存在。当两种介质温差较大时，必须设置膨胀节。 固定管板式换热器适用于壳程介质清洁、不易结垢、温差不大和壳程压力不高的场合。
3.2 浮头式换热器 浮头式换热器中只有一块管板与壳体刚性固定在一起，另一端的管板可在壳体内自由移动。管束 和壳体在不同温度下膨胀自由，互不牵连。
浮头式换热器 优点：这种换热器消除了温差应力的影响，可用于温差较大的两种介质的换热。管程和壳程均能 承受较高的介质压力。管束可从壳程一端抽出，壳程与管程的清洗均很方便。 缺点：由于换热器管束与壳程之间存在较大的环隙，设备的紧凑性差，传热效率较低。结构复杂， 浮头部分由活动管板、浮头盖和勾圈组成，浮头处发生内漏不便检查。金属消耗量大，造价也较 高。
图文并茂讲解换热器
图文并茂讲解换热器换热器作为工艺过程必不可少的单元设备，广泛地应用于石油、化工、动力、轻工、机械、冶金、交通、制药等工程领域中。
据统计，在现代石油化工企业中，换热器投资约占装置建设总投资的30%~40%；在合成氨厂中，换热器约占全部设备总台数的40%。
由此可见，换热器对整个企业的建设投资及经济效益有着重要的影响。
（友情提示：需要购买LNG储罐，氧氮氩储罐，气化撬装，反应釜，换热器非标压力容器设备等，请联系：159****5828王）一.换热器的分类1.按换热器的用途分类(1)加热器：加热器用于把流体加热到所需的温度，被加热流体在加热过程中不发生相变。
(2)预热器：预热器用于流体的预热，以提高整套工艺装置的效率。
(3)过热器：过热器用于加热饱和蒸汽，使其达到过热状态。
(4)蒸发器：蒸发器用于加热液体，使之蒸发汽化。
(5)再沸器：再沸器是蒸馏过程的专用设备，用于加热已冷凝的液体，使之再受热汽化。
(6)冷却器：冷却器用于冷却流体，使之达到所需要的温度。
(7)冷凝器：冷凝器用于冷凝饱和蒸汽，使之放出潜热而凝结液化。
2.按换热器传热面形状和结构分类(1)管式换热器：管式换热器通过管子壁面进行传热，按传热管的结构不同，可分为列管式换热管、套管式换热器、蛇管式换热器等几种。
管式换热器应用最广。
(2)板式换热器：板式换热器通过板面进行传热，按传热板的结构形式，可分为平板式换热器、螺旋板式换热器、板翅式换热器和热板式换热器。
3.按换热器所用材料分类(1)金属材料换热器：金属材料换热器是由金属材料制成，常用金属材料有碳钢、合金钢、铜及铜合金、铝及铝合金、钛及钛合金等。
由于金属材料的热导率较大，故该类换热器的传热效率较高，生产中用到的主要是金属材料换热器。
(2)非金属材料换热器：非金属材料换热器由非金属材料制成，常用非金屑材料有石墨、玻璃、塑料以及陶瓷等。
该类换热器主要用于具有腐蚀性的物料由于非金属材料的热导率较小，所以其传热效率较低。
换热器的基本类型
换热器的基本类型换热器是一种用于传递热量的设备，广泛应用于工业生产、能源领域以及民用领域。
根据不同的工作原理和结构特点，换热器可以分为多种基本类型。
本文将对常见的换热器类型进行介绍，包括壳管式换热器、板式换热器、管束式换热器和螺旋板式换热器。
壳管式换热器是一种常见的换热器类型，它由壳体和管束组成。
壳体通常由钢制成，内部设有管束，管束中流动着需要传递热量的介质。
壳体与管束之间的空间称为壳程，介质通过壳程流动，与管束中的介质进行热量交换。
壳管式换热器具有结构简单、换热效果好的特点，广泛应用于石化、化工、电力等行业。
板式换热器是一种将多个金属板叠放在一起组成的换热器。
板式换热器通过板间的通道使介质流动，实现热量交换。
板式换热器具有体积小、传热效率高、清洗维护方便的特点，被广泛应用于食品加工、制药、暖通空调等领域。
管束式换热器是一种将多个管子束缚在一起形成的换热器。
管束式换热器通常由管束、壳体和管板组成。
介质通过管束中的管子流动，与管子外的介质进行热量交换。
管束式换热器具有结构紧凑、传热效率高的特点，适用于高压、高温、强腐蚀介质的换热。
螺旋板式换热器是一种将两个螺旋形的金属板叠放在一起组成的换热器。
螺旋板式换热器通过螺旋通道使介质流动，实现热量交换。
螺旋板式换热器具有传热效率高、体积小、适用于高粘度介质的特点，被广泛应用于化工、制药、食品等行业。
除了上述几种基本类型的换热器，还有其他一些特殊类型的换热器，如管壳式换热器、螺旋换热器等。
这些换热器根据不同的工作原理和结构特点，可以满足不同领域对换热需求的要求。
在选购换热器时，需要根据具体的工作条件和需求选择合适的换热器类型。
需要考虑的因素包括介质的性质、温度压力、流量要求以及换热效率等。
此外，还需要考虑设备的运行成本、维护保养难度以及可靠性等方面的因素。
总的来说，换热器是一种重要的热交换设备，根据不同的工作原理和结构特点，可以分为多种基本类型。
每种类型的换热器都有其适用的场景和优缺点，选购时需要根据具体需求进行选择。
传热学-第七章换热器
1
qmc min qmc max
exp（
NTU）1
qmc min qmc max
第七章 换热器
当冷热流体之一发生相变时，即 qmc max 趋于无穷大
时，于是上面效能公式可简化为
1 exp NTU
当两种流体的热容相等时， 公式可以简化为
顺流：
逆流：
1 exp 2NTU
第七章 换热器
a、增加流速 增加流速可改变流态，提高紊流强度。
b、流道中加插入物增强扰动
在管内或管外加进插入物，如金属丝、 金属螺旋环、盘片、麻花铁、翼形物，以及 将传热面做成波纹状等措施都可增强扰动、 破坏流动边界层，增强传热。
第七章 换热器
c、采用旋转流动装臵 在流道进口装涡流发生器，使流体在一
（3）由冷、热流体的4个进、出口温度确定平均温
差，计算时要注意保持修正系数 具有合适
的数值。
（4）由传热方程求出所需要的换热面积 A，并核算
换热面两侧有流体的流动阻力。 （5）如流动阻力过大，改变方案重新设计。
第七章 换热器
对于校核计算具体计算步骤：
（1）先假设一个流体的出口温度，按热平衡式计 算另一个出口温度
第七章 换热器
7.1 换热器简介 用来使热量从热流体传递到冷流体，
以满足规定的工艺要求的装置统称换热器。
分为间壁式、混合式及蓄热式（或称回热 式）三大类。
第七章 换热器
1、间壁式换热器的主要型式 （1）套管式换热器
图7-1 套管式换热器
适用于传热量不大或流体流量不大的情形。
第七章 换热器
（2）壳管式换热器 这是间壁式换热器的一种主要形式，又
(t1
t2
)
十三种类型换热器结构原理及特点（图文并茂）
十三种类型换热器结构原理及特点（图文并茂）一、板式换热器的构造原理、特点：板式换热器由高效传热波纹板片及框架组成。
板片由螺栓夹紧在固定压紧板及活动压紧板之间，在换热器内部就构成了许多流道，板与板之间用橡胶密封。
压紧板上有本设备与外部连接的接管。
板片用优质耐腐蚀金属薄板压制而成，四角冲有供介质进出的角孔，上下有挂孔。
人字形波纹能增加对流体的扰动，使流体在低速下能达到湍流状态，获得高的传热效果。
并采用特殊结构，保证两种流体介质不会串漏。
板式换热器结构图二、螺旋板式换热器的构造原理、特点：螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。
它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。
结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。
螺旋板式换热器结构图三、列管式换热器的构造原理、特点：列管式换热器（又名列管式冷凝器），按材质分为碳钢列管式换热器，不锈钢列管式换热器和碳钢与不锈钢混合列管式换热器三种，按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程，传热面积1～500m2，可根据用户需要定制。
列管式换热器结构图四、管壳式换热器的构造原理、特点：管壳式换热器是进行热交换操作的通用工艺设备。
广泛应用于化工、石油、石油化工、电力、轻工、冶金、原子能、造船、航空、供热等工业部门中。
特别是在石油炼制和化学加工装置中，占有极其重要的地位。
换热器的型式。
管壳式换热器结构图五、容积式换热器的构造原理、特点：钢衬铜热交换器比不锈钢热交换器经济，并且技术上有保证。
它利用了钢的强度和铜的耐腐蚀性，即保证热交换器能承受一定工作压力，又使热交换器出水质量好。
钢壳内衬铜的厚度一般为1.0mm。
钢衬铜热交换器必须防止在罐内形成部分真空，因此产品出厂时均设有防真空阀。
此阀除非定期检修是绝对不能取消的。
部分真空的形成原因可能是排出不当，低水位时从热交换器，或者排水系统不良。
