工程图标注方法与技巧

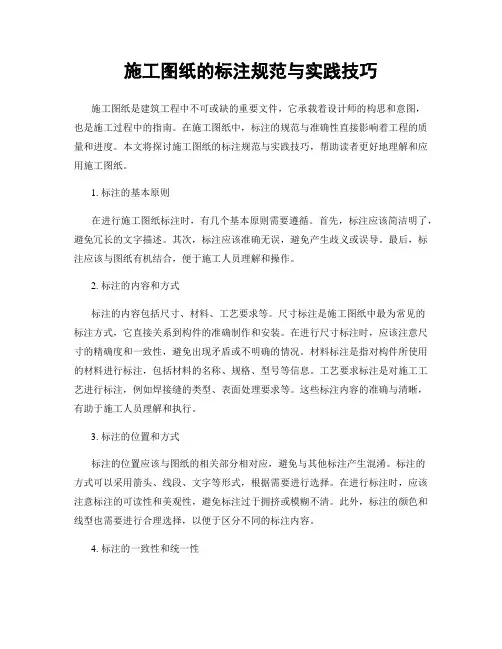

施工图纸的标注规范与实践技巧
施工图纸的标注规范与实践技巧施工图纸是建筑工程中不可或缺的重要文件，它承载着设计师的构思和意图，也是施工过程中的指南。
在施工图纸中，标注的规范与准确性直接影响着工程的质量和进度。
本文将探讨施工图纸的标注规范与实践技巧，帮助读者更好地理解和应用施工图纸。
1. 标注的基本原则在进行施工图纸标注时，有几个基本原则需要遵循。
首先，标注应该简洁明了，避免冗长的文字描述。
其次，标注应该准确无误，避免产生歧义或误导。
最后，标注应该与图纸有机结合，便于施工人员理解和操作。
2. 标注的内容和方式标注的内容包括尺寸、材料、工艺要求等。
尺寸标注是施工图纸中最为常见的标注方式，它直接关系到构件的准确制作和安装。
在进行尺寸标注时，应该注意尺寸的精确度和一致性，避免出现矛盾或不明确的情况。
材料标注是指对构件所使用的材料进行标注，包括材料的名称、规格、型号等信息。
工艺要求标注是对施工工艺进行标注，例如焊接缝的类型、表面处理要求等。
这些标注内容的准确与清晰，有助于施工人员理解和执行。
3. 标注的位置和方式标注的位置应该与图纸的相关部分相对应，避免与其他标注产生混淆。
标注的方式可以采用箭头、线段、文字等形式，根据需要进行选择。
在进行标注时，应该注意标注的可读性和美观性，避免标注过于拥挤或模糊不清。
此外，标注的颜色和线型也需要进行合理选择，以便于区分不同的标注内容。
4. 标注的一致性和统一性在施工图纸中，标注的一致性和统一性非常重要。
一致性指的是相同或相似构件的标注方式和内容应该保持一致，避免出现混乱或错误。
统一性指的是整个图纸中的标注方式和内容应该保持统一，避免出现不协调或矛盾的情况。
为了保证一致性和统一性，设计师应该制定明确的标注规范，并进行相应的培训和指导。
5. 标注的实践技巧在进行施工图纸标注时，有几个实践技巧可以帮助提高标注的准确性和效率。
首先，设计师应该对标注内容进行充分的了解和掌握，避免出现错误或模糊的标注。
其次，设计师应该与施工人员进行充分的沟通和交流，了解他们的实际需求和操作方式，以便进行合理的标注。
CAD工程图中的尺寸标注方法与技巧
CAD工程图中的尺寸标注方法与技巧在CAD软件中，尺寸标注是非常重要的一项功能，它能够帮助我们准确地表示和测量图纸上物体的尺寸大小。
尺寸标注的准确与规范不仅能提高图纸的可读性，还能有效地传达设计意图。
本文将介绍一些CAD软件中常用的尺寸标注方法和技巧，帮助大家更好地应用于工程图纸设计中。
1. 线性尺寸标注线性尺寸标注用于表示直线或线段的长度。
在CAD软件中，一般通过选择起点和终点来确定尺寸标注的位置。
在选择终点时，可以使用一些技巧来确保标注的准确和美观。
例如，在选择终点时按住Shift 键，可以将标注停靠在图形上的特定位置，避免与其他线段重叠或相互交叉。
2. 极坐标尺寸标注极坐标尺寸标注用于表示圆形或弧形的半径或直径。
在进行极坐标尺寸标注时，我们需要选择一个基准点和一个角度。
选择基准点时，可以使用CAD软件提供的吸附功能，将标注精确对齐到目标位置。
选择角度时，可以使用CAD软件提供的角度输入框，输入具体的数值，也可以通过鼠标选择画布上的线段或圆弧来确定。
3. 角度尺寸标注角度尺寸标注用于表示直线或线段之间的夹角。
在进行角度尺寸标注时，我们需要选择两条直线或线段，并选择一个基准点。
选择两条直线或线段时，可以使用CAD软件提供的吸附功能对齐到目标位置。
选择基准点时，通常应选择夹角的顶点作为基准点，以确保标注的准确和美观。
4. 弯曲尺寸标注弯曲尺寸标注用于表示弯曲形状的曲线的半径或直径。
在进行弯曲尺寸标注时，我们需要选择曲线的起点、终点和曲线上的一点作为基准点。
选择起点和终点时，可以使用吸附功能确保标注的准确。
选择基准点时，应选择曲线上距离起点和终点等距离的一点，以确保标注正确定位在曲线的最高点。
5. 面积尺寸标注面积尺寸标注用于表示封闭图形的面积大小。
在进行面积尺寸标注时，我们需要选择图形的顶点，并选择一个基准点。
在选择基准点时，通常应选择封闭图形的内部，以确保标注的准确和清晰。
除了上述的基本尺寸标注方法之外，CAD软件通常还提供了一些高级的标注功能，例如标注式样的自定义、标注尺寸的文字样式和大小调整等。
SOLIDWORKS工程图尺寸标注小技巧
SOLIDWORKS⼯程图尺⼨标注⼩技巧⼀、⾃动标注SOLIDWORKS⾃动标注是⼀个很好⽤的功能，⽤“模型项⽬”⽣成的尺⼨还可以将⼯程图中的尺⼨修改同步到三维模型。
但是有的⼈会因为⽆法控制他的显⽰类型和它排布杂乱⽆章⽽觉得这个功能很鸡肋。
实际上以上两个问题都是很容易控制的。
1、控制显⽰类型按⼤类分可以通过属性⾯板来控制显⽰。
如下图：如果是想控制单个尺⼨在⼯程图中使⽤“模型项⽬”时是否显⽰，则是在三维模型的尺⼨对话框中，点选如下图的按钮：2、控制尺⼨的排布有两个⽅法。
第⼀个是在“模型项⽬”的属性⾯板中去掉“在草图中使⽤尺⼨放置”的勾选第⼆个是，⽣成尺⼨后，框选尺⼨，将⿏标移动到弹出的“尺⼨调⾊板”图标会⾃动弹出对话框，点击⾃动排序就可以了：1.2.11.2.21.2.3⼆、调整智能尺⼨：如上图，当点击⼀个智能尺⼨时，它有三处是可以重新调整的。
标记1处，可以重新选择附着的边线；标记2处，可以反转箭头；标记3处可以调整尺⼨显⽰位置。
三、局部视图直径标注⽐如像⼀些瓶⼦的瓶⼝，需要在⼀个局部视图同时标注上直径，因为打印出来只有局部视图上的标注才能看得清。
当我们局部视图只有半个瓶⼝的时候，要标直径就⽆从下⼿了。
SOLIDWORKS教程以下是我的做法1、局部视图截取整个瓶⼝并标注如下图：3.1.12、修改直径尺⼨的显⽰先点击尺⼨线的右边，右键，选择“隐藏尺⼨线”：3.2.1然后，点击剩下的延伸线，右键，选择“隐藏延伸线”：3.2.23、修改局部视图尺⼨：点击局部视图的边框，拖拽其改变⼤⼩：四、快速寻找虚拟交点在为⼀些包含圆⾓的产品标注的时候，我们需要找到虚拟交点以标注产品的最⼤外轮廓，这个时候我们可以通过这样的⽅法找到虚拟交点。
激活智能标注→右键点击需要相交的边线→选择“查找交叉点”→点击另⼀条边线。
这样就可以找到两个不相交直线的虚拟交叉点SOLIDWORKS视频教程 /。
CAD软件中的图纸标注技巧与方法
CAD软件中的图纸标注技巧与方法在CAD软件的设计过程中，图纸标注是非常重要的一环。
图纸标注可以帮助工程师和设计师更加准确地理解设计意图，并且在实际制造和装配过程中起到指导作用。
本文将介绍一些常用的CAD软件中的图纸标注技巧与方法，帮助读者提高工作效率和图纸质量。
首先，我们需要了解图纸标注的基本原则。
标注应该简洁明了，具有可读性，并且要符合标准规范。
一个好的标注应该包括尺寸、公差、材料、制造工艺等信息，以便于制造和检验。
下面是一些常用的图纸标注技巧与方法：1. 尺寸标注：尺寸标注是图纸标注的核心内容。
在CAD软件中，我们可以使用标注工具快速添加尺寸标注。
一般来说，标注应该放置在图形的外部，并且与图形保持一定的距离，以免造成混淆。
标注的文字和箭头要清晰可见，并且要与标注线垂直。
2. 公差标注：公差是指制造过程中允许的尺寸偏差范围。
在CAD软件中，我们可以使用特定的符号来表示不同类型的公差。
例如，使用Φ表示直径公差，使用±表示线性公差。
在标注公差时，应该清晰明了地表示上下限和公差值，以便于制造部门理解。
3. 材料标注：材料标注是指在图纸中明确表示构件所使用的材料。
在CAD软件中，我们可以使用文本工具添加材料标注。
标注应该放置在图纸的注释框中，并且要使用简单明了的文字描述材料特性，如材料类型、硬度等。
4. 制造工艺标注：制造工艺标注是指在图纸中明确表示构件的制造工艺要求。
在CAD软件中，我们可以使用文本工具添加制造工艺标注。
标注应该放置在图纸的注释框中，并且要使用简单明了的文字描述工艺要求，如焊接方式、表面处理等。
5. 位置标注：位置标注是指在图纸中明确表示构件在装配中的相对位置关系。
在CAD软件中，我们可以使用块或引用图形的方式添加位置标注。
标注应该放置在图纸的适当位置，并且要使用简单明了的文字描述位置关系，如垂直、水平等。
除了以上介绍的标注技巧与方法，CAD软件还提供了很多其他实用的功能来辅助图纸标注，如自动标注、批量标注等。
工程制图尺寸标注方法
工程制图尺寸标注方法工程制图尺寸标注是指通过标注箭头、数字和线段等方法，将工程图纸上各个要素的实际尺寸表达出来。
正确的尺寸标注能够准确传达设计意图，提高图纸的可读性和工程的准确性。
下面将详细介绍一些常见的工程制图尺寸标注方法。
1. 尺寸线：尺寸线是标注尺寸的基础线，也是连接两个标注点的线。
它一般以直线或曲线的形式出现在标注点与标注线之间，标注线的长度应尽可能少，以便于在不改变尺寸精度的前提下，使标注清晰、典雅。
标注线应细而精确。
2. 尺寸数字：尺寸数字是标注尺寸的具体数值，一般显示在标注线的外侧，指向标注点。
尺寸数字字体应清晰、规范，数字高度一般比图形线条的高度小，以免造成视觉上的混淆。
3. 尺寸箭头：尺寸箭头是指标注点两侧的箭头，用于界定标注区域，清晰的标注箭头能够减少歧义，提高图纸的可读性。
尺寸箭头通常画在尺寸线的两侧，表示尺寸的端点。
4. 链接线：链接线是连接尺寸箭头和标注数字的线段。
它一般画在图形线外与尺寸线相接的地方，是标注的连接线。
链接线不应与图形线重叠，以免混淆尺寸的标注。
5. 间隔线：当一组尺寸在图纸上相互靠近，无法按照常规的标注方法进行标注时，可以使用间隔线进行标注。
间隔线是一组平行的线段，用于承载尺寸数字，减少图纸上标注的混乱。
6. 比例尺：当工程图纸的比例较大或缩小时，为了方便读者对图纸尺寸的直观理解，可以在绝对尺寸标注之外，同时使用比例尺进行标注。
比例尺一般位于图纸边角或者标题栏处。
此外，标注尺寸时还需要注意以下几点：1. 尺寸标注要使用统一的单位，如毫米、厘米、米等。
如果需要使用英制单位，应在标注上注明。
2. 尽量避免重叠，尺寸标注应该清晰、有序，互不影响。
如果尺寸线过于拥挤，可以使用间隔线。
3. 标注线不应与图形线重合，应与标注尺寸的方向垂直或平行。
标注线长度应尽可能短，以节省空间。
4. 标注应清晰、规范，字体应具备良好的可读性。
标注线和标注数字应有适当的间距，以免混淆。
工程图的尺寸标注
二、标注尺寸的三要素
一个完整的尺寸应包括尺寸界线、尺寸线、尺寸数字 三 个基本要素。
1、尺寸界线 尺寸界线要用细实线绘制，并应由图形的轮廓线、轴线
或对称中心线处引出。也可以利用轮廓线、轴线或对称中心 线作尺寸界线。
指出：
[关于教学手段] 1 、为了使学生掌握尺寸的三要素，利用电子课件 的优越性，分别将尺寸界线、尺寸线、尺寸数字 在平面图形中逐一显示，使学生明确正确的画法， 并感受到操作的全过程，从而突出本节内容的重 点。 2 、由于本节内容知识点较多，有各种常用尺寸的 注法需要学生掌握，这时教学中应抓住尺寸的三 要素，分别从尺寸界线、 尺寸线、尺寸数字三个
本节内容的重点是使学生掌握尺寸的三个要素，即 尺寸界线、尺寸线的正确画法，及尺寸数字正确注写。
[教材的难点] 1、 线性尺寸的数字方向的判断。 2 、尺寸线两端箭头规范画法的掌握。
[难点突破的方法] 1 、 用圆规作教具在黑板上演示不同位置的
手段，以鉴别各种不同位置线性尺寸的数字方 向。
2 、利用版画演示正确箭头的画法，另外还 可以在巡视指导过程中给学生面授，使学生正 确掌握。
18
2-ø6
30 50
3、尺寸数字
指出：
（1）尺寸数字标注在尺寸线的上方或中断处。 （2）尺寸数字不可被任何图线所通过，当不可避 免时，必须把图线断开。
（3）线性尺寸的数字方向应认真鉴别，不可把数 字方向弄反。
（4）在300区域内的尺寸数字，应引出标注。
三、常用的尺寸注法
1、线性尺寸
2、圆与圆弧
六、小结
1、基本规则 2、尺寸的三要素
（1）尺寸界线 （2）尺寸线 （3 Nhomakorabea尺寸数字 3、常用尺寸的标注方法。
施工图纸的标注与注释
施工图纸的标注与注释施工图纸是建筑工程施工中必不可少的指导文件，通过准确的标注与注释，可以清晰地传达设计意图和施工要求，保证施工的准确性和高效性。
本文将详细介绍施工图纸的标注与注释的相关内容，以便使读者了解并掌握正确的标注与注释技巧。
一、标注部位的名称与编号标注部位的名称与编号是施工图纸中的基本要素，通过清晰的命名和编号，可以使得施工人员迅速理解各个构件的位置和作用，为施工过程提供准确的信息。
在标注部位的名称时要注意以下几点：1. 使用简洁明了的词语，避免过于复杂的术语和缩写，保证施工人员能够容易理解。
2. 名称的位置应该与实际位置一致，方便施工人员查找。
3. 如果有多级标注，应该按照从大到小、从外到内的顺序进行编写，确保层级清晰。
例如，在标注某一墙体时，可以使用"W1"表示第一面墙体，“W1-1”表示第一面墙体的第一个墙节，依此类推。
二、标注尺寸和尺度比例施工图纸中标注尺寸是保证工程的精确施工的重要依据，尺寸标注的准确与否直接关系到建筑工程的质量。
在进行尺寸标注时，需要注意以下几点：1. 尺寸标注要清晰易读，使用标准的字体和字号，避免使用过小或者过大的字体尺寸。
2. 尺寸标注的线条要细心绘制，确保直线的笔直、弧线的流畅。
3. 尽量使用图面上的标尺进行尺寸标注，避免使用计算或推测的方式。
另外，尺度比例的标注也是施工图纸中不可缺少的一部分。
尺度比例能够帮助施工人员准确地判断图纸上标注的尺寸与实际的比例关系，方便施工人员进行测量和布置。
常见的尺度比例有1:100、1:50和1:20等，具体选择尺度比例时要根据图纸的实际大小和施工需要进行合理的选择。
三、标注构件材料与规格施工图纸中还需要对各个构件的材料和规格进行标注，以确保施工过程中使用的材料符合设计要求。
在标注构件材料时，要注明具体的材料名称，如混凝土、钢筋等，并配以相应的规格，如混凝土强度等级、钢筋直径等。
标注构件材料和规格的主要目的是保证施工人员能够正确选择和使用材料，同时也为质检人员提供检验的依据。
CAD中的图纸标注和标记技巧
CAD中的图纸标注和标记技巧在工程设计中，图纸标注和标记是非常重要的一环。
准确清晰的标注能够提高设计效率和减少错误，是一项工程师必备的技能。
本文将介绍几种常用的CAD软件中的图纸标注和标记技巧。
1. 尺寸标注尺寸标注是图纸上非常重要的一个部分，它能够告诉读者物体的大小和形状。
在CAD软件中，常见的尺寸标注方式有基线标注、对角线标注和圆直径标注。
基线标注是将尺寸标注在一个基线上，它适用于直线和矩形等形状简单的物体。
对角线标注是将两个对角线之间的距离标注出来，适用于平行四边形等形状复杂的物体。
圆直径标注是将圆的直径标注出来，适用于圆形物体。
2. 文字标注文字标注是图纸中常见的一种标记方式，可以用来说明图纸中的各个部分。
在CAD软件中，可以使用文本工具添加文字标注。
选择一个合适的字体和字号，并将文本放置在合适的位置。
文字标注应该清晰易读，避免出现重叠或者遮挡其他标记的情况。
3. 符号标记符号标记通常用来表示特定的物体或者特殊的要求。
在CAD软件中，可以使用符号库来添加符号标记。
符号库通常包含了常见的标记符号，如位置标记、材料标记等。
选择合适的符号，并将其放置在需要标记的位置。
4. 图层管理图层管理是一种将不同类型的图形元素组织在一起的方式。
在CAD软件中，可以使用图层管理工具来创建、编辑和管理图层。
通过将不同的图形元素放置在不同的图层上，可以方便地控制它们的显示和编辑。
例如，可以将尺寸标注放置在一个独立的图层上，方便对其进行编辑和管理。
5. 线型和线宽设置线型和线宽设置可以改变图形元素的线条样式和粗细。
在CAD软件中，可以通过线型和线宽设置工具来选择合适的线型和线宽。
不同的线条样式和粗细可以用来区分不同类型的图形元素，使其更加清晰易读。
6. 标注和标记的放置位置在图纸中，标注和标记的放置位置应该是合适的，能够清晰地表达图纸的意图。
一般来说，尺寸标注应该放置在尺寸标注线的末端，文字标注应该与所指示的部分有适当的间距，符号标记应该放置在需要标记的物体旁边。
工程图标注方法与技巧
1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。
CAD图纸标注的规范与技巧
CAD图纸标注的规范与技巧CAD（计算机辅助设计）软件在现代工程设计领域得到了广泛应用。
正确而规范地进行图纸标注对于设计师和工程师来说至关重要。
本文将介绍CAD图纸标注的规范和一些技巧，希望能够帮助读者提高标注的准确性和效率。
首先，图纸标注应当符合相关的国家和行业标准。
例如，在中国，CAD图纸标注通常遵循国家标准《建筑设计施工图深化规范》（GB 50352-2018）和《机械制图》（GB/T 4457-2011）等。
了解并遵守这些标准可以确保标注的一致性和可读性。
其次，使用合适的标注工具和技术是非常重要的。
CAD软件通常提供了各种标注工具，如尺寸标注、注释标注等。
在进行标注之前，应先选择合适的标注工具，并根据需要设置标注的样式和属性，如字体、文字大小、颜色等。
在进行尺寸标注时，应确保尺寸标注的准确性和清晰度。
标注的尺寸应当与实际设计一致，并使用适当的单位进行标注，如毫米、厘米或英寸。
此外，尺寸标注的放置位置应当清晰、合理，并避免与其他标注或图形重叠。
除了尺寸标注，注释标注也是CAD图纸中常见的一种标注方式。
注释标注用于标明图纸中的特殊要求、说明或其他必要信息。
在进行注释标注时，应使用清晰、简洁的文字，并避免使用模糊或歧义的词汇。
注释标注的位置应当与相应的图形或尺寸标注相连，并且应当不会影响到其他的标注或图形。
此外，合理利用CAD软件提供的辅助工具和功能可以提高标注的效率和便捷性。
例如，一些CAD软件支持自动尺寸标注功能，可以根据设计的几何形状自动生成尺寸标注。
另外，一些CAD软件还支持标注的模板和样式，可以事先定义好一些常用的标注样式，以便在后续的设计中快速应用。
最后，进行图纸标注时要注意标注的可读性和美观性。
标注的文字应当清晰可辨，与图纸的背景色有足够的对比度。
标注的字体大小应适中，不过大也不过小。
此外，标注的排列应当整齐有序，避免出现拥挤和混乱的情况。
总结起来，CAD图纸标注的规范与技巧包括遵守相关标准、使用合适的标注工具和技术、确保标注的准确性和清晰度、合理利用CAD软件的辅助工具和功能，以及注意标注的可读性和美观性。
参考尺寸标注方法
参考尺寸标注方法尺寸标注是工程图纸中非常重要的一部分，它能够准确地描述物体的尺寸大小和位置。
正确的尺寸标注方法可以提高图纸的可读性和准确性，减少误解和错误。
下面将介绍一些常用的尺寸标注方法：1.尺寸标注线的位置：尺寸标注线应该在图纸上尽可能直接的位置上标注，通常情况下，尺寸标注线应该与物体的轮廓线垂直或平行。
2.尺寸标注的顺序：先标注明显的主要尺寸，如宽度、高度和长度等，然后再标注其他次要的尺寸。
3.尺寸标注的对齐方式：标注尺寸时要保持一致，尺寸标线的两端应该与被标注的尺寸线对齐。
对于对称物体或重复性尺寸，尺寸标注应该全部放在一侧，以减少重复标注。
4.尺寸标注的线型和箭头：标注尺寸线通常使用细实线，箭头指向被标注的尺寸。
标注尺寸时应避免使用重叠箭头。
5.尺寸标注的书写：标注应该使用明确易懂的文字描述，标注文字应该清晰、工整，可以使用大写字母或中文字符进行标注。
尤其当尺寸值较小时，标注文字应放大以提高可读性。
6. 尺寸标注的单位：标注尺寸应该使用正确的单位，并在全套图纸上统一、常用的尺寸单位有毫米（mm）、厘米（cm）和英寸（inch）等。
7.尺寸标注的精度：标注尺寸应根据具体要求选择适当的精度，一般情况下，精度要求越高，标注的尺寸也应越精确。
8.尺寸标注的避免原则：尺寸标注应尽量避免使用其他构造尺寸进行标注，应尽量使用实测尺寸或关键尺寸进行标注。
9.尺寸标注的强调：对于重要的尺寸或特殊要求的尺寸，可以使用特殊的箭头、颜色或符号进行强调，以使其更加醒目和突出。
10.尺寸标注的澄清：若一些尺寸标注不明确或有歧义，应通过文字或备注等方式进行澄清和解释。
总之，正确的尺寸标注方法能够提高工程图纸的可读性和准确性，减少误解和错误。
在进行尺寸标注时，应始终遵循一致、清晰和易懂的原则，并选择合适的单位、精度和强调方式，以确保图纸能够正确传达所需的尺寸和几何信息。
建筑图纸知识：建筑图纸标注十步法,快速学习新手必备
建筑图纸知识：建筑图纸标注十步法，快速学习新手必备建筑图纸标注十步法，是建筑师在设计建筑图纸时必须掌握的知识点。
这个标注法可以让建筑师更加精准地表示出设计意图，避免设计错误和误解。
本文将为大家详细介绍建筑图纸标注的十步方法，希望对建筑设计师和学生有所帮助。
第一步：图纸比例在进行标注前，首先要确认图纸比例。
建筑师在设计图纸时，需要按照比例来绘制建筑物，比如将实际建筑物等比例缩小为1：100或1：50的比例尺，在图纸上绘制出来。
因此，建筑师需要在图纸上标明比例尺，以便施工人员按照比例来施工。
第二步：方向和位置在标注图纸时，需要注意方向与位置。
建筑师需要标注出建筑物的正方向，以及与北方的夹角。
这有助于施工人员了解建筑物的整体布局，以及如何合理地进行施工。
此外，建筑师还需将建筑物的位置（例如街道的名称、土地号码）标注在图纸上，以方便施工人员进行定位。
第三步：尺寸标注在图纸上标注建筑物的尺寸是必不可少的一步。
建筑师需要标注出建筑物各个部分的尺寸和位置。
这样可以让施工人员更加清晰地了解建筑物的尺寸和位置，以便更好地进行施工。
此外，这也有助于建筑师检查设计的正确性和实际情况是否相符。
第四步：建筑物的高度建筑物的高度是设计图纸上必须标注的内容之一。
建筑师需要将建筑物的高度标注在设计图纸上，以便施工人员了解建筑物的总高度，以及各个层次的高度。
此外，建筑师还需标注出建筑物的整体高度和地面高度等信息。
第五步：符号和线型在进行建筑图纸标注时，使用正确的符号和线型非常重要。
建筑师应该使用行业标准的符号和线型，以方便施工人员阅读图纸，并且使图纸更加易于理解。
此外，建筑师还需要注意使用不同颜色和粗细的线条来表示不同的信息。
第六步：房间名称和编号建筑师还要在标注图纸时为每个房间分配一个独特的名称和编号。
这将有助于施工人员识别房间和区域，以便更好地进行施工和维护。
此外，建筑师还可在图纸上标注出每个房间的用途，以方便施工人员参考。
CAD中视图标注技巧
CAD中视图标注技巧在使用CAD软件进行工程绘图时，视图标注是非常重要的环节。
准确的视图标注可以方便设计人员和施工人员理解工程图纸，确保设计意图的准确传达。
下面将介绍一些CAD中常用的视图标注技巧，帮助提高工作效率和绘图质量。
1. 尺寸标注在绘制CAD图纸时，尺寸标注是必不可少的一项工作。
通过尺寸标注可以准确表达物件的尺寸，方便施工方进行测量和操作。
在CAD软件中，通常可通过“Dim”命令或工具栏上的尺寸标注工具进行标注。
标注前，需要确认绘图的比例和图纸单位设置是否正确。
然后，选择尺寸标注工具，并按照绘图需求点击物件的两个端点，即可自动生成尺寸标注。
2. 标注样式CAD软件提供多种标注样式供选择，使用合适的样式可以使工程图纸更加清晰易读。
在设置标注样式时，可以选择标注文字字体、大小、颜色等属性。
合理选择字体大小，以确保标注文字在打印或放大缩小后都能清晰可见。
另外，一般情况下，建议使用实线标注线而非虚线，以提高可读性。
3. 标注对齐标注对齐是确保标注与绘制对象之间的关系准确的重要步骤。
通过正确对齐标注，可以保证标注与绘制对象之间的距离与尺寸一致。
在CAD软件中，一般提供了几种对齐方式，如“水平对齐”、“垂直对齐”、“总体对齐”等。
在标注时，根据需要选择合适的对齐方式，确保标注位置准确。
4. 剖面标注有时，在工程图纸中需要标注物件的剖面，以方便理解其内部结构和零件布置。
在CAD软件中，可以使用剖面标注工具对物体的剖面进行标注。
一般情况下，选择剖面标注工具后，需要点击物体的起始点和终止点，然后再选择要标注的位置，即可生成剖面标注。
5. 标注关联标注关联是指将标注与绘制对象进行绑定，以确保标注随着对象的变化而更新。
这在设计变更时可以节省大量的时间和精力。
在CAD软件中，可以使用“关联”或“关联对象”命令来实现标注与绘制对象之间的关联。
选择需要关联的标注和对象后，即可建立关联关系。
在对象发生变化时，只需更新相关对象，标注会自动更新。
工程制图尺寸标注应用技巧XX
工程制图尺寸标注应用技巧XX尺寸标注是绘图设计过程中相当重要的一个环节，由于图形的主要作用是表达物体的形状，而物体各局部的真实大小和各局部之间确实切位置只能通过尺寸标注来表达，因此，没有正确的尺寸标注，绘制出的图纸对于机械加工制造就没什么意义。
绘制好一张图形后，就可以进行标注了，如果事先没有设置好尺寸标注样式，进行尺寸标注工作时要花费很多的时间，甚至标注时很多需要的符号标注不上去，甚至要借用其他的软件符号粘贴到图形当中，费时费力，又无关联性。
通过尺寸样式的设定，标注时，只需选定相符的尺寸标注样式，标注就会很轻松完成。
尺寸标注样式如图1，它是由线、符号和箭头、文字、调整、主单位、换算单位、公差七项组成。
图1 “新建标注样式”对话框在工程制图中，根据GB国家机械制图标准设置常用的尺寸标注样式，工程字一般字高为3.5和5，可以设置两种线性尺寸标注样式，在国标IS0-25的样式根底上设置字高3.5和5的样式。
设置好以下的尺寸标注样式后，只要利用设计中心就可以把设置好的标注样式拖拽到需要的图上即可。
线性尺寸标注样式的设置，根据GB国家机械制图标准进行设置，“线”选项卡尺寸线，基线间距5.25，尺寸界线的超出尺寸线1.75，起点偏移量0.875，“符号和箭头”选项卡箭头大小设为3.5，圆心标记圆心大小3.5，“文字”选项文字高度3.5或5，文字位置从尺寸线偏移0.875，“调整”选线调整选项设为文字或箭头，优化设为手动放置文字，“主单位”选项卡线性标注的小数分隔符设为句点，“公差”选项卡设为无。
一般情况下，线性标注、对齐标注、弧长标注和坐标标注都用线性标注样式。
以下的标注样式都是基于线性标注样式，重新建立标注样式，但只需修改局部设置。
在工程绘图中，直径的标注可以有各种形式图2。
用户应根据需要设置不同的圆标注样式或替代标注样式。
在新建(或修改)标注样式对话框中，通过“调整”选项卡中的“调整选项”栏的选项和“调整”选项卡中的“优化”栏选项，符号和箭头选项卡的“圆心标记”，“文字”选项卡中的“文字对齐”栏的选项。
CAD标注技巧与规范
CAD标注技巧与规范在工程设计和制图领域中，CAD（计算机辅助设计）软件是必不可少的工具。
通过CAD软件，我们可以实现快速、准确地绘制和编辑图纸。
在使用CAD软件进行设计和制图时，标注起着至关重要的作用。
标注的准确与规范性直接影响到设计的质量和沟通的效果。
因此，本文将介绍一些CAD标注的技巧与规范，以帮助读者提高标注的准确性和规范性。
首先，对于CAD标注，我们需要关注以下几个方面：1.标注位置：标注应尽量靠近与之相关的图形元素，比如线段、弧线、圆形等。
标注不宜过于靠近或过于远离图形元素，以免造成视觉上的混淆。
2.标注尺寸：标注的尺寸应准确无误，要符合设计要求和规范要求。
在标注尺寸时，应注意使用合适的字体和字号，以保证标注清晰可读。
3.标注样式：根据不同的标注内容，可以选择不同的标注样式。
常见的标注样式有尺寸标注、角度标注、符号标注等。
标注样式应符合相关的标准和规范，以便他人能够准确理解和使用标注信息。
4.标注单位：标注中应明确指出所使用的单位，以免造成混淆和误解。
通常情况下，可以在图纸上的一侧或者角落注明单位，以提醒读者。
除了以上几个方面的要素外，还有一些其他的标注技巧和规范需要我们注意：1.尺寸标注的技巧：在进行尺寸标注时，可以选择合适的标注线和箭头样式，以便快速辨认和理解标注信息。
同时，可以使用将标注线对齐到图形元素的内部或外部，以避免标注线与其他元素发生相交或遮挡。
2.角度标注的技巧：在进行角度标注时，可以选择合适的标注样式和文本显示位置。
通常情况下，角度标注的文本应放置在角度弧线的右上方，并尽量避免与其他标注发生重叠。
3.符号标注的规范：在使用符号标注时，应根据相关标准和规范进行选择和使用。
不同的符号具有不同的含义和用途，使用时应明确和准确表达所需的信息。
总结起来，CAD标注是设计与制图过程中重要且必不可少的环节。
通过合理运用标注技巧和遵循标注规范，可以提高标注的准确性和规范性，从而提高图纸的质量和沟通的效果。
使用CAD绘制工程图中常用的标注方法
使用CAD绘制工程图中常用的标注方法在工程设计中，工程图是必不可少的一环。
而对于工程图的绘制，正确的标注方法是非常重要的。
本文将介绍使用CAD软件绘制工程图中常用的标注方法，并提供一些实用的技巧供大家参考。
一、尺寸标注1. 直线尺寸标注：在CAD软件中选择“标注”工具栏，点击“线性尺寸标注”。
然后按照所需要标注的直线进行选择，系统会自动将直线标注出来，并给出相应的尺寸数值。
2. 圆直径标注：选择“标注”工具栏的“直径尺寸标注”。
然后选择要标注直径的圆，系统会自动将直径标注出来。
3. 圆半径标注：选择“标注”工具栏的“半径尺寸标注”。
然后选择要标注半径的圆上的任意一点，系统会自动将半径标注出来。
4. 角度标注：选择“标注”工具栏的“角度尺寸标注”。
然后按照所需要标注的角进行选择，系统会自动将角度标注出来。
二、文字标注1. 单行文字标注：选择“文字”工具栏，点击“单行文字”，在所需位置点击鼠标，输入相应的文字。
可以设置文字的字体、大小、颜色等属性。
2. 多行文字标注：选择“文字”工具栏，点击“多行文字”，然后在所需位置点击鼠标，拖动鼠标绘制出文字框，输入相应的文字内容。
三、符号标注1. 直线、箭头标注：在CAD软件中选择“注释”工具栏，点击“直线”或“箭头”工具，然后按照所需位置绘制出直线或箭头。
2. 圆形标注：在CAD软件中选择“注释”工具栏，点击“圆”工具，然后按照所需位置绘制出圆形标注。
3. 矩形标注：在CAD软件中选择“注释”工具栏，点击“矩形”工具，然后按照所需位置绘制出矩形标注。
四、符号库的使用CAD软件提供了丰富的符号库，可以方便地添加各种常用标注。
在CAD软件中选择“导入符号库”，然后找到所需的符号库文件，点击导入即可。
然后在绘图中点击所需位置，系统会自动添加符号标注。
五、标注布局技巧1. 标注的布局要简洁清晰，避免过于拥挤，以便于阅读和理解。
2. 尺寸标注可以在CAD软件中选择“标注”工具栏的“尺寸样式”，选择合适的样式进行标注。
机械制图尺寸标注详解(图)
机械制图尺寸标注详解机械制图尺寸标注是机械制图中非常重要的一环，尺寸标注的准确性直接关系到机械制品的尺寸精度。
在本篇文档中，我们将详细介绍机械制图尺寸标注的各种标注方法和注意事项。
一、尺寸标注的基本原则在机械制图中，尺寸标注应该遵循以下基本原则：1.合理布局：尺寸标注应该合理布局，使其清晰易读，方便加工和检验；2.统一标准：尺寸标注的文字大小、字形、字距、标点等应该统一规范，以便统一管理；3.准确无误：尺寸标注必须准确无误，应该遵循尽量少标注、标注到位的原则；4.简明扼要：尺寸标注应该简明扼要，不要出现重复和冗余的标注。
二、尺寸标注的常用方法在机械制图中，尺寸标注的常用方法有以下几种。
1. 直线标注法直线标注法是尺寸标注中最常用的一种方法，其基本原则是：将尺寸标注线与对象的轮廓线或者中心线平行，并且标注线的方向与轮廓线或者中心线保持一致。
具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择合适的标注位置，画出标注线，并在标注线上书写尺寸标注值；3.将标注箭头指向被标注的对象。
直线标注法示意图如下：____________________| |_______12 | || ||____|2. 基准线标注法基准线标注法是一种比较常见的标注方法，特别适用于需要标注多个尺寸的情况。
其基本原则是：利用一条基准线作为所有尺寸标注线的参考线，标注线垂直于基准线，标注的尺寸值位于标注线的右侧或者左侧。
具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择一条适合的基准线，基准线的位置可以在上、中、下三个区域任选；3.在标注线上书写尺寸标注值，并把标注箭头指向被标注的对象。
基准线标注法示意图如下：12______| ||____|| ||____|3. 直角标注法直角标注法是指在直角处进行标注的方法。
其基本原则是：在两条相交的轮廓线上进行标注，标注线分别垂直于两条轮廓线。
具体方法如下：1.在需要标注的对象上找到直角处，相交的两条轮廓线分别作为尺寸的参考线；2.在两条轮廓线上方便标注的位置处，画出相应的标注线，并在标注线上标注尺寸值；3.将标注箭头指向被标注的对象。
