监控系统防雷设计方案
监控系统防雷解决方案
监控系统防雷解决方案一、引言随着科技的不断发展，监控系统在各个领域得到了广泛应用。
然而，监控系统在使用过程中也面临着各种风险，其中之一就是雷击。
雷击不仅会对监控设备造成损坏，还可能导致数据丢失和系统瘫痪，给监控系统的正常运行带来严重影响。
因此，为了保障监控系统的稳定运行，需要采取相应的防雷措施。
二、防雷措施1. 外部防雷措施（1）避雷针：在监控系统设备周围安装避雷针，能够有效吸引并释放雷电，减少雷击对设备的影响。
（2）接地系统：建立良好的接地系统，将监控设备与地面进行良好的接触，以便将雷电引入地下，减少雷击对设备的危害。
（3）避雷带：在监控设备周围设置避雷带，能够将雷电导向地下，避免雷击对设备的直接影响。
2. 内部防雷措施（1）雷电防护器：安装雷电防护器可以有效地吸收和分散雷电冲击，保护监控设备免受雷击的危害。
（2）电源线滤波器：通过安装电源线滤波器，可以过滤掉电源中的干扰信号和电磁波，降低雷击对监控设备的影响。
（3）信号线防护器：安装信号线防护器可以有效地保护监控设备的信号传输线路，减少雷击对信号传输的干扰。
三、防雷设备选型1. 避雷针选型（1）材料：避雷针通常采用不锈钢或铝合金材料，具有良好的耐腐蚀性和导电性能。
（2）形状：常见的避雷针形状有尖针状、球状和针球状等，选择适合监控系统的形状。
（3）安装方式：避雷针可以通过地面安装、墙面安装或屋顶安装等方式进行安装，根据实际情况选择合适的安装方式。
2. 雷电防护器选型（1）额定电压：根据监控设备的额定电压选择合适的雷电防护器，确保其能够承受雷击时的电压冲击。
（2）额定电流：根据监控设备的额定电流选择合适的雷电防护器，确保其能够承受雷击时的电流冲击。
（3）响应时间：选择具有较短响应时间的雷电防护器，能够更快地吸收和分散雷电冲击。
四、防雷系统维护1. 定期检查：定期对监控系统的防雷设备进行检查，确保其正常工作状态。
2. 清洁保养：定期清洁防雷设备，避免灰尘和污垢的积累影响其正常工作。
视频监控系统防雷保护方案
一、概述雷击是年复一年的严重自然灾害之一，随着我国微电子设备内部结构高度集成化（VLSI 芯片），从而造成设备耐过电压、耐过电流的水平下降，对雷电（包括感应雷及操作过电压）浪涌的承受能力降低。
众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。
雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。
目前，世界上各种建筑、设施大多数仍在使用传统的避雷针防雷。
用避雷针防止直接雷击实践证明是经济和有效的。
但是，随着现代电子技术的不断发展，大量精密电子设备的使用和联网，避雷针对这些电子设备的保护却显得无能为力。
避雷针不能阻止感应雷击过电压、操作过电压以及雷电波入侵过电压，而这类过电压却是破坏大量电子设备的罪魁祸首。
每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。
安防监控子系统中部分前端摄像机设计为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。
二、方案设计说明系统防雷方案包括外部防雷和内部防雷两个方面:外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。
内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。
通过在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。
将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。
避雷带、引下线（建筑物钢筋）和接地等构成的外部防雷系统，主要是为了保护建筑物本体免受雷击引起的火灾事故及人身安全事故，而内部防雷系统则是防止感应雷和其他形式的过电压侵入设备造成损坏，这是外部防雷系统无法保证的。
超详细的弱电视频监控立杆防雷接地设计方案
弱电视频监控立杆防雷接地设计方案如下：一、设计原则1.确保人身安全。
2.保护器不影响被保护设备的正常工作。
3.雷击产生冲击波时，所采用的防护器件应有低阻抗，将冲击电流直接导入大地而不产生危险的冲击对地电位差。
4.防护器件应有较高的承受冲击能量的能力，并有规范的接地系统。
二、防雷系统1.室外摄像机防雷：室外摄像机安装时，应将摄像机的金属外壳与立杆内的钢筋相连接，并做好接地处理，同时对于室外的摄像头应选用具备防雷击功能的设备。
2.立杆接地：立杆基础应设置接地网，接地网应采用热镀锌扁钢焊接成网，焊接点需要做防腐处理，基础接地电阻应小于4欧姆。
3.接地线缆：应使用截面积不小于16平方毫米的多股铜芯线作为接地线缆，接地线缆应从杆体底部穿入与接地网连接。
4.防雷器：在摄像头处安装防雷器，将摄像头的视频线连接到防雷器的输入端子上，防雷器的输出端子则连接到摄像头的视频线上，防雷器接地线应与立杆基础接地网连接。
三、监控杆监控杆高度、位置及材料可根据具体环境和监控需求确定，应保证杆体稳定性和防风能力。
立杆的支臂为碳钢管（Q235），直径60mm，壁厚3mm（部分立杆高度可根据实际要求按比例减少）。
摄像机立杆表面热镀锌后用专用设备对其表面进行抛光处理，采用活碳酸漆，再静电喷塑对其表面处理。
镀锌层厚度≥85um，塑层厚度≥85um，抗风能力≥45m/s，表面层保用五年，摄像机立杆保用二十年，紧固件螺钉及螺母为不锈钢。
四、室外机箱室外机箱结构为露天防雨箱设计。
机箱高度为300mm，宽度为200mm，厚度为150mm 米。
箱体防护等级达到IP54防护等级。
需要有机箱基础，整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于300mm。
以上信息仅供参考，具体方案应根据实际情况制定。
如有需要，建议咨询专业防雷接地工程师或查阅相关行业规范和标准。

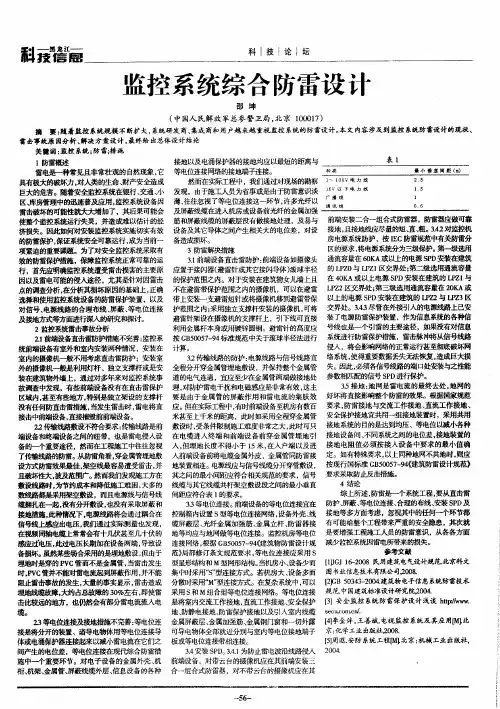

监控系统综合防雷设计
０ Ａ或 以上 电源 Ｓ Ｄ安装 在建 筑 的 Ｌｖ１ Ｐ ｆ 与 Ｚ 的保护范围之内。对于安装在建筑物女儿墙上且 在 ４ Ｋ Ｐ ２区交界处 ； 第三级选用通流容量在 ２ Ｋ ０ Ａ或 不在避雷带保护范围 之内的摄像机 ， 可以在避雷 Ｌ Ｚ Ｐ Ｐ ２与 Ｉ Ｚ ． ３区 Ｐ 带上安装一支避雷短针或将摄像机移到避雷带保 以上的电源 Ｓ Ｄ安装在建筑的 Ｌ Ｚ ． ４ 已安 护范围之内； 采用独立支撑杆安装的摄像机 ， 可将 交界处。３ ３尽管在外接引入的电源线路 Ｅ 作为信息系统的各种信 避雷针架设在摄像机的支撑杆上，引下线可直接 装 了电源防雷保护装置 ， 如果没有对信息 利用金属杆本身或用镀锌圆钢。避雷针的高度应 号线也是—个引雷的主要途径， 将从信号线路 按 Ｇ ５０ ７ ９ 标准规范中关于滚球半径法进行 系统进行防雷保护措施，雷击脉冲 Ｂ０５—４ 侵入， 将会影响网络的正常运行甚至彻底破坏网 计算。 使得重要数据丢失无法恢复 ， 造成巨大损 ３ 传输线路的防护： ． ２ 电源线路与信号线路宜 络系统 ， 因此， 必须各信号线路的端口处安装与之性能 全程分开穿金属管埋地敷设，并保持整个金属管 失。 Ｐ 进行保护。 道的电 气连通 ， 宜应至少在金属管两端做接地处 参数相匹配的信号 Ｓ Ｄ ３ ５接 地 ： 网是 雷 电流 的最 终 去处 ， 网的 地 地 理， 对防护雷电干扰和电磁感应是非常有效， 这主 要是 由于金属管的屏蔽作用和雷 电流的集肤效 好坏将直接影响整个防雷的效果。根据国家规范 防雷接地与交流工作接地、 直流工作接地、 应。 但在实际工程中， 有时前端设备至机房有数百 要求 ， 米甚至上千米的距离 ，此时如采用全程穿金属管 安全保护接地宜共用一组接地装置时，采用共用 种 敷设时， 受条件限制施工难度非常之大， 此时可只 接地系统的目的是达到均压、等电位以减小各 不同系统之间的电位差， 接地装置的 在电缆进入终端和前端设备前穿金属管埋地引 接地设备间、 入， 但埋地 长度不得小于 ｌ ５米， 在人户端以及进 接地电阻值必须按接人设备 中要求 的最小值确 以上同种地网不共地时， 则应 入前端设备前将电缆金属外皮、金属管同防雷接 定 。如有特殊要求 ， 标准 Ｇ ５ ０ ７ ９ 《 Ｂ ０ ５ — ４建筑防雷设计规范＞ 地装置相连。电源线应与信号线缆分开穿管敷设 ， 按现行国 其之间的最小间距应符合相关规范的要求 ，信号 要求采取防止反击措施。 ４结论 线缆与其它线缆共杆架空敷设段之间的最小垂直 综上所述， 防雷是—个系统工程， 要从直击雷 间距应 符合表 １ 的要求 。 屏蔽、 等电位连接、 合理的布线、 安装 Ｓ Ｄ及 Ｐ ３ ３等 电位连接 。 前端 设备 的等 电位 连接宜 在 防护、 环节都 控制箱内设置 ｓ 型等电位连接网络， 设备外壳 、 线 接地等多方面考虑，忽视其中的任何—个 缆屏蔽层 、 光纤金属加强筋、 金属立杆、 防雷器接 有可能给整个工程带来严重的安全隐患 ，其次就 地等均应 与地 网做 等 电位 连接 。监控 机 房等电位 是要增强工程施工 人员的防雷意识 ，从各各方面 参考 文献 ｆＩ Ｊ１－ ０ ８民用建 筑 电气设计规 范． １ Ｇ ６２０ １ 北京科 文 图书业信息技术有限公司２ｏ ８ ｏ＿ ［ＧＢ ５３ ３２ ０ ． 筑物 电子信 息 系统 防雷技 术 ２ ０ ４ －０ ４ ］ 建 规 范冲 国建筑标 准设计研 究ｒ ｏ ４ ￣ ｏ． 『 ３ 全 监控 系统 防 雷保 护 设 计 浅谈 ｈＩ １安 ｌ ：¨ ｐ
视频监控系统的防雷措施
视频监控系统的防雷措施随着科技的发展和安全意识的增强，视频监控系统在各类场所得到了广泛应用。
然而，雷电活动在某些地区和季节频繁发生，给视频监控系统带来了一定的安全隐患。
为了确保视频监控系统的稳定运行和数据的安全性，我们需要采取一系列的防雷措施。
本文将就视频监控系统的防雷措施进行探讨，并提出可行的解决方案。
一、设备的防雷保护1.1 接地系统建设视频监控设备通过良好的接地系统可以将雷击产生的过电流迅速引导到接地体上，从而减小对设备的影响。
因此，在安装视频监控设备时，应确保接地系统的设计与铺设符合规范要求。
首先，需要挖掘足够深度的坑和填充具备良好导电性能的接地体；其次，保证接地体与设备的连接良好，并避免接地线路与其他干扰源相交叉，以免产生不必要的干扰。
1.2 避雷针的安装对于大型视频监控系统，尤其是安装在高楼大厦上的系统来说，安装避雷针是非常必要的。
避雷针可以最大程度地吸引雷击，将雷击产生的过电流引导入接地系统，避免过电流对监控设备产生损坏。
因此，在安装视频监控系统时，应根据实际情况合理安排避雷针的位置和数量，并确保避雷针与接地系统的连接处良好。
二、布线的防雷保护2.1 选用合适的电缆电缆是视频监控系统中不可或缺的部分，选用合适的电缆也是防雷的重要环节之一。
在选择电缆时，应考虑其绝缘材料、耐压等级和抗干扰能力。
绝缘材料对电缆的绝缘性能起着至关重要的作用，应选用具有良好绝缘性能的材料；耐压等级应根据实际环境压力确定，以确保电缆不会在雷击时损坏；抗干扰能力则是保证数据传输质量的关键，应选用能有效抵御干扰的电缆。
2.2 电缆的布线方式电缆的布线方式也对视频监控系统的防雷起到关键作用。
电缆应尽量避免与强电线路、信号线路交叉铺设，以减少雷击对信号的干扰。
在布线过程中，应尽量选择与强电线路垂直或相交角度大于90°的方式，避免电磁感应的影响。
可以结合建筑物的结构，采用内部布线或者地下布线等方式，保证电缆与外界环境的隔离，减少雷击的可能性。
视频监控系统防雷方案
视频监控系统防雷方案一、概述随着科学技术的迅速发展,电子设备特别是弱电设备在各领域中的广泛应用,但是,利用微电子技术生产的设备,它的安全性、可靠性和电磁兼容性已成为人们非常关注的问题。
在实际应用中,各种微电子设备对人为的或自然的电压、电流的冲击越来越频繁,它给我们生活和工作带来了无法估算的损失。
而人为的或自然的电压、电流冲击大多数来源于四个方面:即雷击放电、静电放电、开关动作和强电磁脉冲。
其中雷击入电对电子设备的损坏最为严重,破坏性极大为此,我们认为对雷电电磁脉冲(LEMP)的防护,不但是必要的,而且是必须实施的。
我们国家对雷电防护工作非常重视,在2000年1月1日颁布实施《中华人民共和国气象法》,伴随着国家强制性防雷标准(GB50057-94)的出台,以及因雷击而造成重大损失的雷灾事故不断增多,雷电防护已刻不容缓。
现代防雷技术的原则强调全方位防护、综合治理、层层设防,把防雷看作一个系统工程。
根据国家有关规定,要求在建筑物的内外部各种系统上统一安装防雷装置。
为了规范市场,确保防雷产品的可靠性,工程中使用的防雷产品要有相关部门出具的检测报告。
国家标准中也指出,要做到在建筑物及其内部设备安装了防雷装置以后达到万无一失的水平,从经济角度出发,做到这一点就太浪费了,而且即使按照国家标准规范设计的防雷装置的防雷安全度也并非100%。
本方案依据国家、国际有关标准,本着安全可靠,技术先进,经济合理原则,以及高度负责的精神,并根据贵单位的介绍,精心设计,力求将雷击的损害降到最低点。
二、设计方案1、设计依据国家标准《建筑物防雷设计规范》GB50057-94(2000年版)国家标准《建筑物电子信息系统防雷技术规范》GB50343-94(2004年版)国家标准《民用闭路监视电视系统工程技术规范》GB50198-94国家标准《低压配电设计规范》 GB50054-95《低压配电系统的电涌保护器(SPD)第一部分:性能要求和试验方法》国际标准IEC61312-2《雷电电磁脉冲的防护》第二部分建筑物的屏蔽、内部等电位连接及接地》2、建筑物防雷类别由于本 ? 场所,根据国家标准《建筑物防雷设计规范》GB50057-94(2000年版)提供的建筑物防雷分类标准,本?防雷工程按第?类防雷建筑物设计。
室外监控防雷方案
室外监控系统雷电防护解决方案XXX有限公司一：室外摄像头防雷及接地安装示意图：二具体施工步骤：（1）摄像头的直击雷防护室外摄像头一般都放在立杆的顶部，容易遭受直击雷的损坏，因此在摄像头立杆顶安装长达一米的普通避雷针，以防止其被雷击坏。
避雷针应与金属立杆牢固焊接，焊接点应作防腐处理，利用金属立杆作为接地线，用4*40的扁钢将其连接到简易地网角钢处，以便将直击雷电流安全泄放入地。
（2）摄像头的感应雷防护室外摄像头其自身的引雷途径就有：电源、控制和信号线路三种，我们要在引雷的线路上安装相应防雷器对其进行保护。
具体措施：室外摄像头安装的时候，在摄像头进线处各安装一套集电源、控制和信号为一体的德绅系列三合一（或者二合一）视频信号防雷器。
图示为选用德绅系列电源、网络信号二合一防雷器PT-NET2B套，串联在摄像机网络信号输入端，作为对摄像机网络信号的雷电防护。
（3）等电位连接等电位是整体雷电防护的一个重要环节，其它防护措施都要建立在等电位的基础之上，本次方案由于所防护设备比较分散，很难实现整体等电位连接，所以应采用局部等电位连接的措施，以单个被保护设备为单位，实施局部等电位连接，将设备的金属外壳、防雷器、交流工作地及附近的金属部件用导线连接至事先做好的防雷接地上。
具体防护措施：将监控系统控制箱内所有设备金属外壳、网络防雷器接地线、摄像机外壳、金属立杆、控制箱外壳等所有金属部件以及独立接地系统用不小于4mm²的BVR铜导线以最短路径连接，并保证形成电器通路，螺栓连接处作搪锡处理。
（4）防雷接地系统在室外摄像头立杆四周土层较厚的地方，选取合适位置，在地面切割出一个边长为0.5米左右的方形缺口，并挖深至0.7米以上，依次将长度为1.5米的高效铜接地棒垂直砸入地下，共1组，每组2根，使接地电阻达到4欧姆以下。
然后用16 mm²的BVR铜线从已做好的总接地端子端进行有效连接后引至需要接地设备端。
焊接点或无镀锌部分，均应做防腐处理，涂沥青油或防锈漆防腐。
煤矿安全监控系统的防雷措施
安装位置，确保避雷针能够有效地保护监控系统免受直击雷的危害。
02
连接接地系统
将避雷针与矿井的接地系统进行可靠连接，确保雷电流能够迅速导入
大地，避免雷电对监控系统的直接冲击。
03
定期检查和维护
对避雷针及接地系统进行定期检查和维护，确保其正常运转和有效性
。
感应雷的防范措施
安装防雷器
在煤矿安全监控系统的信号线、电源线上安装相应的防 雷器，防止感应雷对监控系统造成损害。
优化设计
加强培训
根据实际情况，优化防雷设施的设计方案， 提高其性能和可靠性。
加强相关人员的培训，提高其对防雷设施的 操作和维护能力。
06
煤矿安全监控系统防雷措施 的案例分析
案例一
合理规划、科学布局、按需建设
该煤矿在建设安全监控系统时，充分考虑了雷击风险，结合矿区实际情况，制定 了合理的防雷设施建设方案。方案包括明确防雷区域、选用合适的防雷设备、规 范布线、合理接地等措施，确保系统在雷雨天气中能够正常运行，保障煤矿安全 生产。
对于损坏严重或无法满足防雷要求的设施，需要及时更新，以确保防雷效果和设备安全性 。
加强员工培训
加强员工的安全培训，让员工了解防雷设施的重要性和使用方法，以保障设备和人员的安 全。
04
煤矿安全监控系统防雷措施 的具体实施
直击雷的防范措施
01
装设避雷针
根据煤矿安全监控系统的实际情况，合理选择避雷针的型号、高度和
02
煤矿安全监控系统防雷措施 的必要性
雷击对煤矿安全监控系统的危害
雷击会直接损坏煤矿安全监控系统的传感器、传输设备 和电源等关键设备，导致系统运行中断或失效。
雷击产生的瞬时大电流可能通过网线或电源线等途径侵 入煤矿安全监控系统，导致设备损坏和数据丢失。
监控前端防雷接地及电源设计
监控前端防雷接地及电源设计1、防雷接地网设计监控系统应严格执行国家的有关标准和规范，立杆防雷接地电阻≦10Ω。
立杆的基础由钢筋加混凝土构成，首先用四根Ф50毫米的钢管或50×50×5mm的角钢作为接地极，同时用镀锌扁钢把四根接地极焊接形成接地网的一部分，再此接地网与法兰盘进行焊接，钢管或角钢需经过热镀锌工艺处理，以增加抗腐性能和提高其导电性能。
如下图所示：当土壤电阻率太高而不能满足要求时，采用垂直接地极＋减阻剂的方法使地网接地电阻符合要求。
2、前端设备防雷设计监控系统需全面考虑整个监控网络的防雷问题，特别是前端室外监控点防雷。
为保护摄像机不受到直接雷击而在立杆上设计安装避雷针，避雷针采用不小于φ25㎜的圆钢，并和立杆一次成型。
在设备箱内我们对电源、信号线及控制线路安装相应的防感应雷措施。
为避免在现场产生感应雷高电位闪络放电和雷电波磁场而损坏设备，在安装现场所有的信号线路做屏蔽做等电位接地处理。
前端设备如摄像头置于接闪器（避雷针或其它接闪导体）有效保护范围之内。
如有困难避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ12的镀锌圆钢。
为防止电磁感应，沿杆引上摄像机的电源线穿金属管屏蔽。
为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的避雷器。
光纤网络摄像机的避雷如下图所示：前端摄像机电源使用AC24V或DC12V，由变压器供电的，单相电源避雷器应串联或并联在变压器前端，如直流电源传输距离大于15米，则摄像机端还应串接低压直流避雷器。
同时选择防护等级比较高的防雷箱体，同时在里面配置交流电源浪涌保护器、直流电源浪涌保护器和网络信号浪涌保护。
1）电源浪涌保护器考虑到摄像头大部分是室外裸露安装，容易受到直击雷的影响。
本系统选用C级电源浪涌保护器，除了能够防止间接雷8/20μs的能力，还具备防止直击雷10/350μs的能力。
交流电源经配置的自动重合闸开关(含防雷浪涌保护器)引接入设备箱使用，如果直流变压器与直流电源供点电长度不超过15米，则可省去直流电源浪涌保护器。
监控系统防雷解决方案
监控系统防雷解决方案一、背景介绍随着科技的发展，监控系统在各个领域得到广泛应用，如安防监控、交通监控、环境监测等。
然而，在雷电活动频繁的地区，监控系统容易受到雷击的影响，给系统的正常运行带来风险。
因此，为了保障监控系统的稳定运行，我们需要采取一系列的防雷措施。
二、防雷解决方案1. 地面接地系统地面接地系统是防雷的基础，它通过将设备与地面建立良好的导电连接，将雷电流迅速引入地下，减少雷击对设备的影响。
建议采用深埋式接地网，确保接地电阻小于10Ω，以达到良好的接地效果。
2. 防雷装置为了保护监控系统免受雷击的伤害，我们可以在系统的各个关键部位安装防雷装置。
常见的防雷装置包括避雷针、避雷网和避雷器等。
避雷针能够吸引雷电，将其导向地下；避雷网则能够将雷电分散到地下；避雷器则能够通过引入外部电流，将雷电流引入地下，保护设备免受雷击。
3. 防雷接地引线为了进一步提高监控系统的防雷能力，我们可以在设备周围埋设防雷接地引线。
防雷接地引线通过与地面接地系统相连，能够将雷电流迅速引入地下，减少雷击对设备的影响。
建议采用导电性能好、耐腐蚀的铜引线，并合理布设，确保接地效果良好。
4. 防雷保护装置防雷保护装置是监控系统中的重要组成部份，它能够在雷电活动时自动启动，保护设备免受雷击的伤害。
常见的防雷保护装置包括避雷器、过电压保护器和防雷隔离器等。
这些装置能够及时将雷电流引入地下，保护设备的安全运行。
5. 系统维护与监测为了确保防雷措施的有效性，我们需要定期对监控系统进行维护与监测。
维护工作包括检查接地系统、防雷装置和防雷接地引线的运行状况，及时修复或者更换损坏的部件。
监测工作包括监测设备的工作状态和防雷装置的触发情况，及时发现问题并采取相应措施。
三、案例分析以某城市交通监控系统为例，该系统分布于全市各个交叉路口，用于监测交通情况和实施交通调度。
由于该城市雷电活动频繁，监控系统时常受到雷击，导致设备损坏和数据丢失。
为了解决这一问题，我们采取了以下防雷措施：首先，对每一个监控设备进行地面接地，确保接地电阻小于10Ω；其次，在每一个监控设备的周围埋设防雷接地引线，将雷电流迅速引入地下；同时，在每一个监控设备的顶部安装避雷针，将雷电引导至地下。
道路监控防雷改造施工方案(3篇)
第1篇一、项目背景随着我国城市化进程的加快，道路监控系统的应用越来越广泛。
道路监控系统对于保障道路交通安全、提高交通管理效率具有重要意义。
然而，由于我国地域辽阔，气候多变，雷电等自然灾害对道路监控系统设备造成了较大的损害。
为了提高道路监控系统的稳定性和可靠性，降低雷电灾害风险，本项目对现有道路监控系统进行防雷改造。
二、改造目的1. 降低雷电灾害风险，保障道路监控系统设备安全稳定运行。
2. 提高道路监控系统的抗干扰能力，确保数据传输的准确性。
3. 优化防雷设计方案，提高系统整体防护水平。
三、改造范围本项目涉及以下范围：1. 道路监控中心：包括中心机房、监控大屏、服务器等设备。
2. 道路监控终端：包括摄像头、传输设备、传感器等。
3. 道路监控线路：包括光纤、电缆等传输线路。
四、改造内容1. 道路监控中心防雷改造（1）中心机房防雷改造1）接地系统：采用独立接地体，接地电阻不大于4Ω，接地引线截面积不小于16mm²。
2）电源防雷：在电源进线处安装电源防雷器，防雷器应符合国家标准。
3）信号防雷：在监控大屏、服务器等设备信号线接口处安装信号防雷器，防雷器应符合国家标准。
4）屏蔽措施：在机房内采用屏蔽材料对设备进行屏蔽，降低电磁干扰。
（2）监控大屏防雷改造1）接地系统：与中心机房接地系统相同。
2）电源防雷：与中心机房电源防雷措施相同。
3）信号防雷：与中心机房信号防雷措施相同。
2. 道路监控终端防雷改造（1）摄像头防雷改造1）接地系统：采用独立接地体，接地电阻不大于4Ω，接地引线截面积不小于16mm²。
2）电源防雷：在摄像头电源接口处安装电源防雷器，防雷器应符合国家标准。
3）信号防雷：在摄像头信号线接口处安装信号防雷器，防雷器应符合国家标准。
（2）传输设备防雷改造1）接地系统：与摄像头接地系统相同。
2）电源防雷：在传输设备电源接口处安装电源防雷器，防雷器应符合国家标准。
3）信号防雷：在传输设备信号线接口处安装信号防雷器，防雷器应符合国家标准。
视频监控系统防雷保护方案
一、概述雷击是年复一年的严重自然灾害之一，随着我国微电子设备内部结构高度集成化（VLSI芯片），从而造成设备耐过电压、耐过电流的水平下降，对雷电（包括感应雷及操作过电压）浪涌的承受能力降低。
众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。
雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。
目前，世界上各种建筑、设施大多数仍在使用传统的避雷针防雷。
用避雷针防止直接雷击实践证明是经济和有效的。
但是，随着现代电子技术的不断发展，大量精密电子设备的使用和联网，避雷针对这些电子设备的保护却显得无能为力。
避雷针不能阻止感应雷击过电压、操作过电压以及雷电波入侵过电压，而这类过电压却是破坏大量电子设备的罪魁祸首。
每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。
安防监控子系统中部分前端摄像机设计为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。
二、方案设计说明系统防雷方案包括外部防雷和内部防雷两个方面:外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。
内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。
通过在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。
将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。
避雷带、引下线（建筑物钢筋）和接地等构成的外部防雷系统，主要是为了保护建筑物本体免受雷击引起的火灾事故及人身安全事故，而内部防雷系统则是防止感应雷和其他形式的过电压侵入设备造成损坏，这是外部防雷系统无法保证的。
监控系统防雷解决方案
监控系统防雷解决方案一、引言随着科技的不断发展，监控系统在各个领域得到广泛应用，如安防监控、交通监控、工业监控等。
然而，雷击是一种常见的自然灾害，可能对监控系统造成严重的损坏。
因此，为了保护监控系统的正常运行，我们需要采取一系列的防雷措施。
二、雷击对监控系统的影响雷击对监控系统的影响主要表现在以下几个方面：1. 监控设备损坏：雷电的高电压冲击可能导致监控设备的损坏，如摄像头、录相机等。
2. 数据丢失：雷击可能导致监控系统中的数据丢失或者损坏，给安全监控带来风险。
3. 停电风险：雷击可能导致电力系统的故障，从而导致监控系统停电，无法正常运行。
三、监控系统防雷解决方案为了解决监控系统面临的雷击问题，我们提出以下防雷解决方案：1. 外部防雷措施1.1 天线接地：对于安装在室外的监控设备，应确保天线的良好接地，减少雷电对设备的冲击。
1.2 避雷针：在监控设备周围安装避雷针，将雷电引向地下，减少对设备的影响。
1.3 避雷网：安装避雷网，形成一个安全的电气环境，保护监控设备免受雷击的影响。
2. 内部防雷措施2.1 防雷设备：在监控系统中安装专门的防雷设备，如避雷器、防雷保护器等，可有效降低雷击对设备的影响。
2.2 接地保护：确保监控设备的良好接地，减少雷击对设备的冲击。
2.3 电源保护：在供电路线中安装过电压保护装置，防止雷击过电压对监控设备的损坏。
3. 防雷维护3.1 定期检查：定期检查监控系统的防雷设备和接地情况，确保其正常运行。
3.2 维护记录：建立维护记录，记录每次维护的时间、内容和结果，以便及时发现问题并采取相应的措施。
3.3 培训人员：对监控系统的维护人员进行防雷知识培训，提高其防雷意识和应急处理能力。
四、案例分析以下是一个实际案例，展示了我们提出的监控系统防雷解决方案的有效性：某公司的监控系统时常遭受雷击，导致监控设备损坏严重，数据丢失，给公司的安全监控带来了很大的风险。
经过我们的技术团队的分析和实地调研，我们为该公司提供了一套完整的防雷解决方案。
平安城市监控系统防雷解决方案
安全城市监控系统防雷解决方案标题：安全城市监控系统防雷解决方案引言概述：随着城市化进程的不断加快，城市监控系统在城市管理和安全防范中扮演着越来越重要的角色。
然而，监控系统在雷电天气中容易受到雷击而遭受损坏，影响系统正常运行，甚至造成安全隐患。
因此，如何有效防雷成为城市监控系统建设的重要环节。
一、监控系统设备防雷1.1 选择合适的防雷设备：监控系统中的摄像头、监控主机等设备都需要配备防雷设备，如避雷针、避雷带等，以降低雷击的风险。
1.2 定期维护检查：定期对监控设备进行维护检查，及时更换老化设备和防雷设备，确保设备良好运行。
1.3 设备接地：监控设备的接地是防雷的重要环节，确保设备接地良好，避免雷击对设备造成损坏。
二、监控系统建造防雷2.1 建造避雷系统：监控系统所在建造应安装完善的避雷系统，如避雷针、避雷带等，有效将雷击引导至地下，减少对建造和设备的影响。
2.2 防雷接地：建造的防雷接地是防雷的重要环节，确保建造的接地良好，避免雷击对建造结构造成损坏。
2.3 防雷保护区域：建造周围应设立防雷保护区域，避免在雷电天气中进行室外维护和操作，减少雷击风险。
三、监控系统电源防雷3.1 电源防雷器：监控系统的电源路线应安装电源防雷器，有效防止雷击对电源路线和设备的损坏。
3.2 电源接地：监控系统的电源路线接地是防雷的重要环节，确保电源路线接地良好，减少雷击对电源路线的影响。
3.3 备用电源：监控系统应配备备用电源设备，以应对雷击导致的停电情况，确保监控系统的正常运行。
四、监控系统数据防雷4.1 数据备份：监控系统的重要数据应定期进行备份，避免雷击导致数据丢失。
4.2 数据存储：监控系统的数据存储设备应具备防雷功能，如避雷针、避雷带等，确保数据安全。
4.3 数据传输：监控系统的数据传输路线应安装防雷设备，保障数据传输的稳定性和安全性。
五、监控系统维护防雷5.1 防雷培训：监控系统维护人员应接受防雷培训，了解雷击对系统的危害和应对方法。
监控系统防雷解决方案
监控系统防雷解决方案一、引言随着科技的不断发展，监控系统在各个领域的应用越来越广泛。
然而，监控设备往往会受到雷击等自然灾害的影响，导致设备损坏甚至无法正常工作。
为了保障监控系统的稳定运行，本文将介绍一种有效的监控系统防雷解决方案。
二、问题描述监控系统在户外环境中时常暴露在雷电活动的影响下，容易受到雷击而损坏。
雷击可能导致监控设备的损坏、数据丢失、系统瘫痪等问题，给监控系统的正常运行带来严重影响。
因此，如何有效地防止雷击对监控系统的影响成为了一个紧迫的问题。
三、解决方案为了解决监控系统雷击问题，我们提出以下解决方案：1. 接地系统设计首先，建立良好的接地系统是防止雷击的基本措施之一。
通过合理设计和布置接地装置，可以将雷击电流迅速引导到地下，减少雷击对监控设备的影响。
接地系统应包括接地极、接地线和接地体等组成部份，确保系统的接地电阻符合国家标准。
2. 避雷针安装其次，安装避雷针是一种有效的防雷措施。
避雷针能够吸引雷电，将其引导到地下，从而减少雷击对监控设备的威胁。
避雷针应安装在监控系统周围的高处，确保能够最大程度地吸引雷电。
3. 避雷器的使用除了接地系统和避雷针，使用避雷器也是一种常见的防雷手段。
避雷器能够有效地吸收和分散雷击电流，保护监控设备不受雷击损坏。
在监控系统的电源路线和信号路线上安装合适的避雷器，可以提高系统的防雷能力。
4. 电磁屏蔽此外，采用电磁屏蔽技术也是一种有效的防雷手段。
通过在监控设备周围设置金属屏蔽网或者使用屏蔽材料，可以有效地阻挡雷电的干扰，保护监控设备的正常运行。
5. 定期维护和检测最后，定期维护和检测监控系统也是防止雷击的重要措施。
定期检查接地系统、避雷针、避雷器等防雷设施的运行情况，及时发现问题并进行修复，可以确保监控系统的长期稳定运行。
四、实施方案针对上述解决方案，我们提出以下实施方案：1. 设计合理的接地系统，确保接地电阻符合国家标准，并按照规范进行施工和安装。
2. 根据监控系统的具体情况，合理选择避雷针的类型和安装位置，确保其能够最大程度地吸引雷电。
室外监控防雷的方案
室外监控防雷的方案室外监控系统是非常重要的安全设备，用于监视和保护建筑物、场所和人员的安全。
由于室外监控系统通常安装在建筑物的外部，面临着各种天气和环境条件，因此防雷对于确保其正常运行和延长使用寿命非常重要。
下面是一个针对室外监控系统的防雷方案。
1.导入防雷技术：构建一个可靠的防雷系统是保护室外监控系统的首要任务。
引入防雷技术可以实现对室外监控系统的有效保护。
例如，安装避雷针或避雷网可以将雷电引向地面，避免损坏监控设备。
此外，还可以使用避雷器对反击波进行耦合分流，以减少电流对监控设备的冲击。
2.建设良好的接地系统：良好的接地系统是保护室外监控系统不受闪电侵害的重要因素。
它可以将大部分电流导向地面，有效地保护设备和人员的安全。
因此，在安装室外监控系统之前，必须确保地面材料的选择和接地电阻的控制符合规范要求。
3.安装避雷器：在室外监控系统的供电线路中安装避雷器是避免由于雷击而对设备造成电压过高的有效方法。
避雷器可以在雷电击中时提供一个低阻抗路径，以保护负载设备。
这样一来，避免了电压过高而导致设备损坏的风险。
4.使用光纤传输：室外监控系统的视频传输通常使用同轴电缆或网线。
然而，这些传输线路在雷电环境中可能会受到干扰或损坏。
为了降低这种风险，可以考虑使用光纤传输系统。
光纤传输不受雷击的影响，能够提供更稳定和可靠的视频传输。
5.安装防浪涌保护器：除了雷击之外，室外监控系统还可能受到由于电力设备或设备内部操作引起的浪涌电流的影响。
为了保护设备免受这些浪涌电流的伤害，可以在供电线路中安装防浪涌保护器。
这些设备可以检测并削弱过电压波形，从而保护设备。
6.定期巡查和维护：防雷保护是一个长期的过程，需要定期对设备和系统进行巡查和维护。
定期检查避雷设备和接地系统是否正常工作，并修复或更换损坏的部件。
此外，及时清理设备周围的杂物和积水，保持设备的通风和干燥状态，也是防止雷击的重要措施。
总之，在设计和安装室外监控系统时，防雷保护应被视为一个重要的方面。
监控系统立杆防雷设计方案三篇
监控系统立杆防雷设计方案三篇篇一：监控系统（立杆）防雷设计方案一、概述每年各种通讯控制系统或计算机网络因雷击而损坏的事例屡见不鲜，其中安防监控系统因受到雷击而引起设备损坏、自动化监控失灵的事件也时常发生。
道路监控子系统中，有一部分前端摄像机安装在室外，对于雷雨多发地区，容易遭受雷击损坏，因此极有必要对这些设备进行防雷保护。
道路监控系统中，分布在各处的室外型监控摄像机，其交流220V供电电源通过两芯电缆、视频信号通过带BNC接头的10Base2细缆、RS485通信控制信号通过多芯电缆，传输至中心控制主机，进行集中监控。
为了防止雷电产生的感应过电压和过电流，在所有监控设备的电源线入口、信号线连接的设备两端均应安装相应的避雷器。
监控系统中的前端摄像机一般分为室外安装型和室内安装型，室内型摄像机信号传输线缆和电源供给线缆均通过"地埋"方式布线，遭受雷击的机会较少。
进行防雷器设备选型时，必须注意防雷保护器必须达到以下基本要求：1）正常运行时，雷电保护器的接入应不影响信号的正常传输，雷电保护器的对地阻抗应尽可能大，串联在电路中的阻抗应尽可能小。
2）在雷电袭击通信总线时，雷电保护器应发挥良好的电压钳位作用，其钳位电压应低于RS485芯片的耐受电压水平。
3）在抑制不超过防雷器最大通流量的雷电袭击过程中，雷电保护器自身应完好。
4）雷电保护器对雷电袭击应具有足够快的响应速度。
二、监控系统防雷总体方案1、直击雷的防护直击雷的防护较简易的方法是采用避雷针，室外各球形摄像机由于分别分布在室外，距离较远，因此室外各摄像头须设计安装避雷针。
具体设计方案为：在室外各球形摄像头的立杆上（立杆的顶部）分别安装一支避雷针，规格为φ16×1000mm 镀锌圆钢，安装方式为焊接。
2、防雷接地要求防雷接地由引下线、接地线和接地体组成。
引下线是引导雷击电流从避雷针入地的通道。
接地体埋于地下与引下线相连接，雷击电流由此泄放到大地，接地体满足接地电阻的要求。
