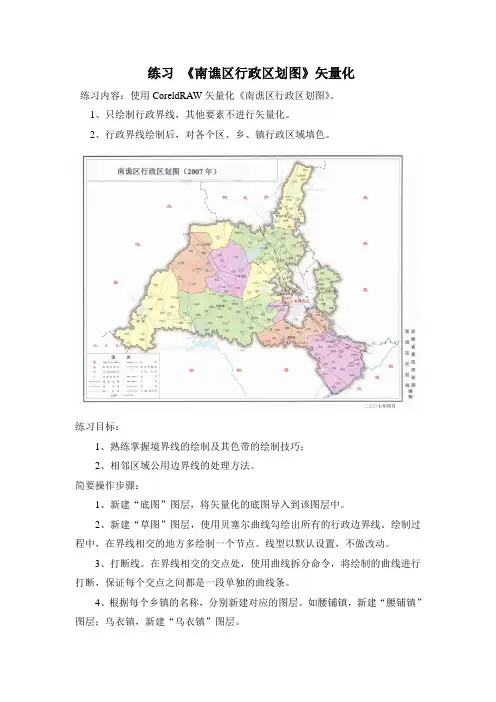

练习 南谯区行政区划图矢量化
练习《南谯区行政区划图》矢量化练习内容：使用CoreldRAW矢量化《南谯区行政区划图》。
1、只绘制行政界线，其他要素不进行矢量化。
2、行政界线绘制后，对各个区、乡、镇行政区域填色。
练习目标：1、熟练掌握境界线的绘制及其色带的绘制技巧；2、相邻区域公用边界线的处理方法。
简要操作步骤：1、新建“底图”图层，将矢量化的底图导入到该图层中。
2、新建“草图”图层，使用贝塞尔曲线勾绘出所有的行政边界线。
绘制过程中，在界线相交的地方多绘制一个节点。
线型以默认设置，不做改动。
3、打断线。
在界线相交的交点处，使用曲线拆分命令，将绘制的曲线进行打断，保证每个交点之间都是一段单独的曲线条。
4、根据每个乡镇的名称，分别新建对应的图层。
如腰铺镇，新建“腰铺镇”图层；乌衣镇，新建“乌衣镇”图层。
5、分别将每个乡镇的行政界线从“草图”图层中拷贝至对应的乡镇图层。
如：在“草图”图层中选择乌衣镇的边界线，拷贝至“乌衣镇”图层。
6、构建镇的行政区域。
使用结合命令，分别将各乡镇图层中的线条进行结合，构成闭合区域。
注：如结合后仍未闭合，使用“排列——>闭合路径——>最近的节点和曲线”菜单进行闭合，再填充相应的颜色。
各乡镇区域的填色如下：（RGB 253 252 198）（RGB 220 238 188）（RGB 246 206 181）（RGB 247 207 234）7、新建“南谯区”图层，将“草图”图层中南谯区对应的行政边界线拷贝至“南谯区”图层，再使用结合命令，构成一个线条。
8、新建“双色带”图层，将“南谯区”图层中的边界线拷贝至“双色带”图层，在根据双色带的制作方法绘制双色带。
色带填充颜色如下：（RGB 238 233 227）（RGB 191 182 175）9、在“草图”图层中，根据矢量化底图，分别将行政界线的线样式设置成对应的省界、市界、县界、乡界。
10、新建“图框”图层，使用矩形工具，将底图的内、外图廓线勾绘出来，在页面的正上方加上图幅标题，在页面的右下方加上学号、姓名、班级等文字信息。
“天地图·芜湖”矢量更新技术流程及方法解析
学术论坛 “天地图·芜湖”矢量更新技术流程及方法解析王 俊（安徽省第一测绘院，安徽 合肥 230031）摘要：“天地图·芜湖”利用0.5m和1m1：10 000DOM、优于0.2 m的航摄DOM、大比例尺地形图成果以及收集的各种专题资料对芜湖市建成区细化范围18-20级数据细化更新；对全市域地名地址和POI数据，通过官方网站、百度等实现核查更新，使“天地图·芜湖”成果数据满足国家主节点数据融合对现势性的要求。
关键词：矢量数据更新；地名地址和POI更新“天地图”，即基于互联网的中国国家地理信息公共服务平台。
随着地理信息技术的飞速发展，电子地图作为现代地图学发展的新兴表现形式，被广泛应用于各类地理信息相关的系统和平台中。
“天地图·安徽”作为安徽省地理信息公共服务平台，通过互联网、电子政务外网为各级政府部门和行业部门提供地理信息服务。
1 作业区概况芜湖市位于中国华东地区，安徽省东南部，长江下游。
地势南高北低，东部和北部为冲积平原，间有洼地，有少数丘陵，西部和南部多山地。
2 作业区资料（1）2019年度母库本底数据。
（2）2019年度0.5m和1m分辨率的正射影像图。
（3）2019年度1：10 000基础地理信息数据（道路属性未作参考）。
（4）数字城市大比例尺数据成果，网上公开发布的地理信息，公开出版的图集图册。
（5）作业单位自行收集的与工作区有关的矢量数据。
3 更新成果格式（1） 芜湖市建成区18～20级细化更新成果，命名为vec.gdb。
（2）芜湖市全市域地名地址和POI更新成果，命名为poi.gdb。
4 矢量更新流程及技术问题解析芜湖市天地图矢量数据更新成果主要包括：道路、铁路、水系（线）、水系注记线、水系（面）、居民地、绿地以及地名地址和兴趣点（POI）共8个数据图层，其中对芜湖市建成区范围水系（面）、居民地和绿地3个图层按18-20级更新要求进行细化采集。

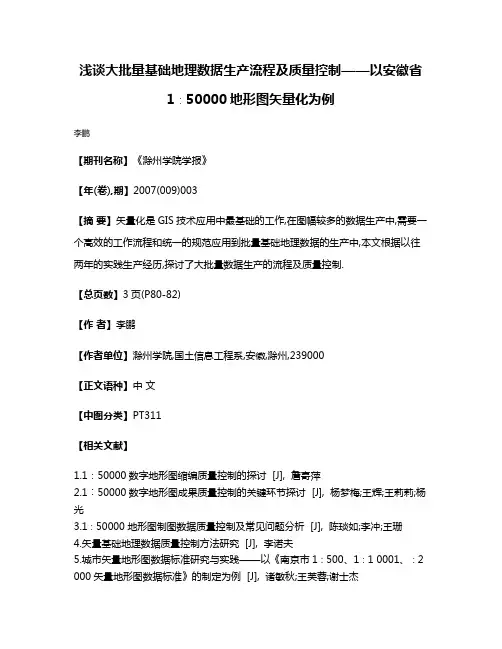

浅谈大批量基础地理数据生产流程及质量控制——以安徽省1∶50000地形图矢量化为例
浅谈大批量基础地理数据生产流程及质量控制——以安徽省
1∶50000地形图矢量化为例
李鹏
【期刊名称】《滁州学院学报》
【年(卷),期】2007(009)003
【摘要】矢量化是GIS技术应用中最基础的工作,在图幅较多的数据生产中,需要一个高效的工作流程和统一的规范应用到批量基础地理数据的生产中,本文根据以往两年的实践生产经历,探讨了大批量数据生产的流程及质量控制.
【总页数】3页(P80-82)
【作者】李鹏
【作者单位】滁州学院,国土信息工程系,安徽,滁州,239000
【正文语种】中文
【中图分类】PT311
【相关文献】
1.1：50000数字地形图缩编质量控制的探讨 [J], 詹寄萍
2.1︰50000数字地形图成果质量控制的关键环节探讨 [J], 杨梦梅;王辉;王莉莉;杨光
3.1∶50000地形图制图数据质量控制及常见问题分析 [J], 陈琰如;李冲;王珊
4.矢量基础地理数据质量控制方法研究 [J], 李诺夫
5.城市矢量地形图数据标准研究与实践——以《南京市1∶500、1∶1 0001、∶2 000矢量地形图数据标准》的制定为例 [J], 诸敏秋;王芙蓉;谢士杰
因版权原因，仅展示原文概要，查看原文内容请购买。

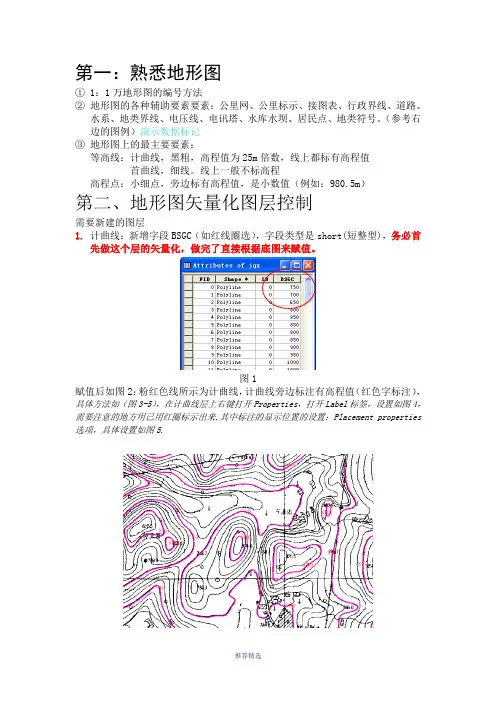

地形图矢量化步骤
第一：熟悉地形图①1：1万地形图的编号方法②地形图的各种辅助要素要素：公里网、公里标示、接图表、行政界线、道路、水系、地类界线、电压线、电讯塔、水库水坝、居民点、地类符号。
（参考右边的图例）演示数据标记③地形图上的最主要要素：等高线：计曲线，黑粗，高程值为25m倍数，线上都标有高程值首曲线，细线。
线上一般不标高程高程点：小细点，旁边标有高程值，是小数值（例如：980.5m）第二、地形图矢量化图层控制需要新建的图层1.计曲线：新增字段BSGC（如红线圈选），字段类型是short(短整型)，务必首先做这个层的矢量化，做完了直接根据底图来赋值。
图1赋值后如图2：粉红色线所示为计曲线，计曲线旁边标注有高程值（红色字标注），具体方法如（图3-5），在计曲线层上右键打开Properties，打开Label标签，设置如图4，需要注意的地方用已用红圈标示出来,其中标注的显示位置的设置：Placement properties 选项，具体设置如图5.图2图3图4图52.首曲线：如图2中，粉红色相间的线条即为首曲线，新增字段BSGC（如图1红线圈选），字段类型是short(短整型)，做完矢量化后赋值时必须用计曲线层标示的高程来进行控制。
例如：其中一根计曲线高程值为750m，相邻的为775m，那么夹在这其中的首曲线高程值就依次为:755m,760m,765m,770m。
3.高程点：新增字段BSGC，字段类型是float(浮点型)，主要选取坡顶和洼地的点，采点要求分布比较均匀。
第三、质量控制1.检查底图是否配准。
判断方法：将图加载到Arcmap中，查看右下角状态栏。
如图6，是否显示为正数。
其次，可以将鼠标移至十字丝位置，判断底图上显示的数值是否与状态栏相符。
2.主要使用ArcScan工具进行矢量化（ArcScan开始自动矢量化的三个条件：Extension打开，二值化、开始编辑（Start editing））ZX CF2 Ctrl Del Sa. 二值化之后自动追踪时，尽量使用两点之间自动矢量化，（自动追踪矢量化会出现一条线来回追踪两边，出现尖角不易发现）。

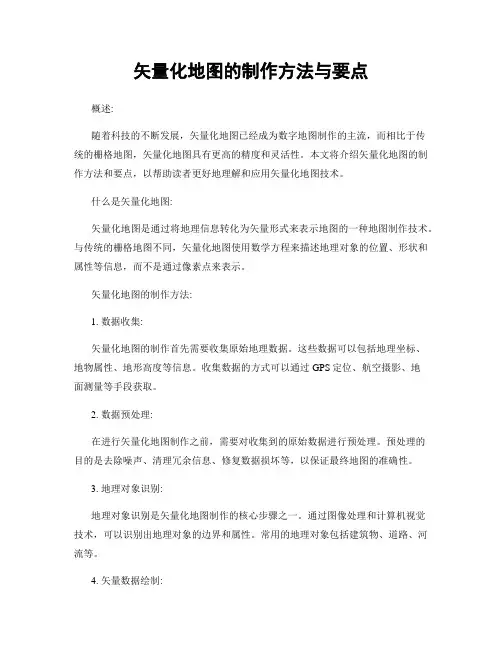

矢量化地图的制作方法与要点
